Посмотреть инструкция для Behringer Xenyx 1202FX бесплатно. Руководство относится к категории смесители, 23 человек(а) дали ему среднюю оценку 8.7. Руководство доступно на следующих языках: русский. У вас есть вопрос о Behringer Xenyx 1202FX или вам нужна помощь? Задайте свой вопрос здесь

Микшер Behringer Xenyx 1202FX — это аудиоустройство, которое обеспечивает функциональность для многих сценариев записи и выступлений. Вес микшера составляет 2100 г, ширина — 220 мм, глубина — 242 мм, высота — 47 мм, что делает его легким и портативным для переноски.

Микшер оборудован эквалайзером с тремя полосами и оказывает низкий уровень помех при переключении каналов (Crosstalk) на уровне 85 дБ на 1 кГц. Регулятор громкости одного канала имеет значение 88 дБ при 1 кГц. Микшер также комплектуется цифровой звуковой обработкой с разрешением до 24 бит, что повышает производительность микшера и качество звука.

Behringer Xenyx 1202FX поддерживает выход на наушники, а также обладает импедансом микрофонного входа 2600 Ω. Общее гармоническое искажение (THD) равно 0,005%, что делает звучание четким и точным. Однако, микшер без видео возможности, поэтому он не подходит для использования связанных с видеопроектами.

В целом, Behringer Xenyx 1202FX — это легкий, многофункциональный и доступный микшер, который может удовлетворить потребности музыкантов и звукорежиссеров на многих сценах.

показать больше

Не можете найти ответ на свой вопрос в руководстве? Вы можете найти ответ на свой вопрос ниже, в разделе часто задаваемых вопросов о Behringer Xenyx 1202FX.

Не нашли свой вопрос? Задайте свой вопрос здесь

Introduction

The XENYX Series represents a milestone in the development of mixing console technology. With the new XENYX microphone preamps including phantom power as an option, balanced line inputs and a powerful effects section, the mixing consoles in the XENYX Series are optimally equipped for live and studio applications. Owing to state-of-the-art circuitry your XENYX console produces a warm analog sound that is unrivalled. With the addition of the latest digital technology these best-in-class consoles combine the advantages of both analog and digital technology.
The microphone channels feature high-end XENYX Mic Preamps that compare well with costly outboard preamps in terms of sound quality and dynamics and boast the following features:

• 130 dB dynamic range for an incredible amount of headroom
• A bandwidth ranging from below 10 Hz to over 200 kHz for crystal-clear reproduction of even the finest nuances
• The extremely low-noise and distortion-free circuitry guarantees absolutely natural and transparent signal reproduction
• They are perfectly matched to every conceivable microphone with up to 60 dB gain and +48 volt phantom power supply
• They enable you to use the greatly extended dynamic range of your 24-bit/192-kHz HD recorder to the full, thereby maintaining optimal audio quality

«British EQ»
The equalizers used for the XENYX Series are based on the legendary circuitry of top-notch consoles made in Britain, which are renowned throughout the world for their incredibly warm and musical sound character. Even with extreme gain settings these equalizers ensure outstanding audio properties.

Multi-effects processor
Additionally, your XENYX mixing console has an effects processor with 24-bit A/D and D/A converters included, which gives you 100 presets producing first-class reverb, delay and modulation effects plus numerous multi-effects in excellent audio quality.

We should like to draw your attention to the fact that extreme volumes may damage your hearing and/or your headphones or loudspeakers. Turn the MAIN MIX control and PHONES control in the main section fully counterclockwise before you switch on the unit. Always be careful to set appropriate volume levels.

General mixing console functions

A mixing console fulfils three main functions:

• Signal processing:
  Preamplification
  Microphones convert sound waves into voltage that has to be amplified several-fold; then, this voltage is turned into sound that is reproduced in a loudspeaker. Because micro phone capsules are very delicate in their construction, output voltage is very low and therefore susceptible to interference. Therefore, mic signal voltage is amplified directly at the mixer input to a higher signal level that is less prone to interference. This higher, interference-safe signal level has to be achieved through amplification using an amplifier of the highest quality in order to amplify the signal and add as little noise to it as possible. The XENYX Mic Preamp performs this role beautifully, leaving no traces of noise or sound coloration. Interference that could take place at the preamplification level could affect signal quality and purity, and would then be passed on to all other devices, resulting in inaccurate sounding program during recording or playback.
  Level-setting
  Signals fed into the mixer using a DI-box (Direct Injection) or the output of a sound card or a keyboard, often have to be adjusted to the operating level of your mixing console.
  Frequency response correction
  Using the equalizers found in each channel strip, you can simply, quickly and effectively adjust the way a signal sounds.
• Signal distribution:
  Individual, processed signals from the channel strips are compiled on busses and are fed into the main section for further processing. Connections for recording equipment, power amplifiers, headphones as well as CD/tape connectors are available here. The mix is sent to the internal FX processors or external effects processors via aux sends and returns. Similarly, a mix can be created for the musicians on the stage (monitor mix).
• Mix:
  All other mixing console functions fall under this vital category. Creating a mix means primarily adjusting the volume levels of individual instruments and voices to one another as well as giving them the appropriate weight within the overall frequency spectrum. Likewise, you’ll have to sensibly spread individual voices across the stereo image of a signal. At the end of this process, adjusting the level of the entire mix to other equipment in the signal path is required (e. g. recorder/crossover/amplifier).

The interface of BEHRINGER mixing consoles is optimized for these tasks, enabling you to easily keep track of the signal path.

The user’s manual

The user’s manual is designed to give you both an overview of the controls, as well as detailed information on how to use them. In order to help you understand the links between the controls, we have arranged them in groups according to their function. If you need to know more about specific issues, please visit our website at http://behringer.com. Additional information and explanations about various music industry/audio technology terminology can be found on individual product pages as well as in the glossary area of behringer.com.

• The block diagram supplied with the mixing console gives you an overview of the connections between the inputs and outputs, as well as the associated switches and controls.

For the moment, just try and trace the signal path from the microphone input to the FX SEND connector. Don’t be put off by the huge range of possibilities; it’s easier than you think! If you look at the overview of the controls at the same time, you’ll be able to quickly familiarize yourself with your mixing console and you’ll soon be making the most of all its many possibilities.

Before you get started

Shipment

Your mixing console was carefully packed in the factory to guarantee safe transport. Nevertheless, we recommend that you carefully examine the packaging and its contents for any signs of physical damage that may have occurred during transit.

• If the unit is damaged, please do NOT return it to us, but notify your dealer and the shipping company immediately, otherwise claims for damage or replacement may not be granted.
• To assure optimal protection of your XENYX during use or transport, we recommend utilizing a carrying case.
• Please always use the original packaging to avoid damage due to storage or shipping.
• Never let unsupervised children play with the XENYX or with its packaging.
• Please dispose of all packaging materials in an environmentallyfriendly fashion.

Initial operation

Be sure that there is enough space around the unit for cooling purposes and to avoid overheating please do not place your mixing console on high-temperature equipment such as radiators or power amps.

• Never connect the XENYX to the power supply unit when the latter is connected to the mains! First connect the power supply unit to the console, then connect the power supply unit to the mains.
• Please make sure that all units have a proper ground connection. For your own safety, never remove or disable the ground conductor from the unit or on the AC power cord. The unit should always be connected to a mains socket outlet with a protective earthing connection.
• When installing the product, ensure the appliance coupler or power cord is easily accessible for disconnecting the unit from mains.

Online registration

Please register your new BEHRINGER equipment right after your purchase by visiting http://behringer.com and read the terms and conditions of our warranty carefully. Should your BEHRINGER product malfunction, it is our intention to have it repaired as quickly as possible. To arrange for warranty service, please contact the BEHRINGER retailer from whom the equipment was purchased. Should your BEHRINGER dealer not be located in your vicinity, you may directly contact one of our subsidiaries. Corresponding contact information is included in the original equipment packaging (Global Contact Information/European Contact Information). Should your country not be listed, please contact the distributor nearest you. A list of distributors can be found in the support area of our website (http://behringer.com).
Registering your purchase and equipment with us helps us process your repair claims more quickly and efficiently.
Thank you for your cooperation!

Control Elements and Connectors

This chapter describes the various control elements of your mixing console. All controls, switches and connectors will be discussed in detail.

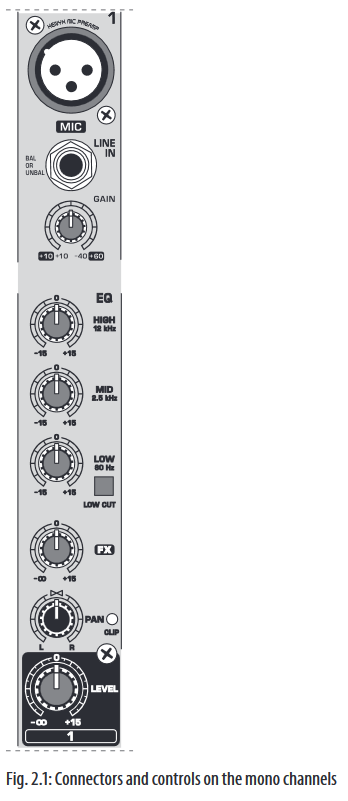

Mono channels

MIC
Each mono input channel offers a balanced microphone input via the XLR connector and also features switchable +48 V phantom power supply for condenser microphones. The XENYX preamps provide undistorted and noise-free gain as is typically known only from costly outboard preamps.

• Please mute your playback system before you activate the phantom power supply to prevent switch-on thumps being directed to your loudspeakers. Please also note the instructions in chapter 2.4 «Main section».

LINE IN
Each mono input also features a balanced line input on a ¼» connector.
Unbalanced devices (mono connectors) can also be connected to these inputs.

• Please remember that you can only use either the microphone or the line input of a channel at any one time. You can never use both simultaneously!

GAIN
Use the GAIN control to adjust the input gain. This control should always be turned fully counterclockwise whenever you connect or disconnect a signal source to one of the inputs.
The scale has 2 different value ranges: the first value range (+10 to +60 dB) refers to the MIC input and shows the amplification for the signals fed in there.
The second value range (+10 to -40 dBu) refers to the line input and shows its sensitivity. The settings for equipment with standard line-level signals (-10 dBV or +4 dBu) look like this: While the GAIN control is turned all the way down, connect your equipment. Set the GAIN control to the external devices’ standard output level. If that unit has an output signal level display, it should show 0 dB during signal peaks. For +4 dBu, turn up GAIN slightly, for -10 dBV a bit more. Tweaking is done using the CLIP LED.

EQ
All mono input channels include a 3-band equalizer. All bands provide boost or cut of up to 15 dB. In the central position, the equalizer is inactive.
The circuitry of the British EQs is based on the technology used in the best-known top-of-the-line consoles and providing a warm sound without any unwanted side effects. The result are extremely musical equalizers which, unlike simple equalizers, cause no side effects such as phase shifting or bandwidth limitation, even with extreme gain settings of ±15 dB.
The upper (HIGH) and the lower band (LOW) are shelving filters that increase or decrease all frequencies above or below their cut-off frequency. The cut-off frequencies of the upper and lower band are 12 kHz and 80 Hz respectively. The mid band is configured as a peak filter with a center frequency of 2.5 kHz. Unlike shelving filters, the peak filter processes a frequency range that extends upwards and downwards around its middle frequency.

LOW CUT
In addition, the mono channels are equipped with a steep LOW CUT filter (slope at 18 dB/oct., -3 dB at 75 Hz) designed to eliminate unwanted low-frequency signal components. These can be noises created by hand-held microphones, subsonic noise or plosive sounds created by highly sensitive microphones.

FX
FX sends enable you to feed signals via a variable control from one or more channels and sum these signals to a bus. The bus appears at the console’s FX send output and can be fed from there to an external effects device. The return from the effects unit is then brought back into the console on the stereo channels. Each FX send is mono and features up to +15 dB gain.
As the name suggests, the FX sends of the XENYX mixing consoles are intended to drive effects devices (reverb, delay, etc.) and are therefore configured post-fader. This means that the mix between dry signal and effect remains at the level determined by the channel’s aux send, irrespective of the channel fader setting. If this were not the case, the effects signal of the channel would remain audible even when the fader is lowered to zero. With XENYX mixing consoles, the channel fader is called LEVEL control.
In the 1202FX/1002FX, the FX send is routed directly to the built-in effects processor. To make sure that the effects processor receives an input signal, you shouldn’t turn this control all the way to the left (-∞).

PAN
The PAN control determines the position of the channel signal within the stereo image. This control features a constant-power characteristic, which means the signal is always maintained at a constant level, irrespective of position in the stereo panorama.

LEVEL
The LEVEL control determines the level of the channel signal in the main mix.

• Attention: Since the FX path for the effect processor is connected post-fader, the LEVEL control has to be turned up in order to get this channel’s signal to the effects processor!

CLIP
The CLIP-LED’s of the mono channels illuminate when the input signal is driven too high, which could cause distortion. If this happens, use the GAIN control to reduce the preamp level until the LED does not light anymore.

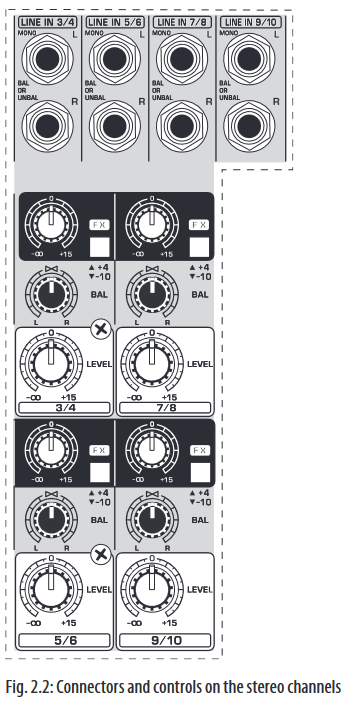

Stereo channels

LINE IN
Each stereo channel has two balanced line level inputs on ¼» connectors for left and right channels. If only the connector marked «L» (left) is used, the channel operates in mono. The stereo channels are designed to handle typical line level signals. Both inputs will also accept unbalanced connectors.

FX
The FX send of the stereo channels functions similar to that of the mono channels. However, since the FX send bus is mono, a mono sum is first taken from the stereo input before it is sent to the FX bus.

BAL
The BAL(ANCE) control determines the levels of left and right input signals relative to each other before both signals are then routed to the main stereo mix bus. If a channel is operated in mono via the left line input, this control has the same function as the PAN control used in the mono channels.

LEVEL
The LEVEL control determines the volume of the channel being sent to the main mix.

+4/-10
The stereo inputs of the XENYX have an input sensitivity switch which selects between +4 dBu and -10 dBV. At -10 dBV (home-recording level), the input is more sensitive (requires less level to drive it) than at +4 dBu (studio level).

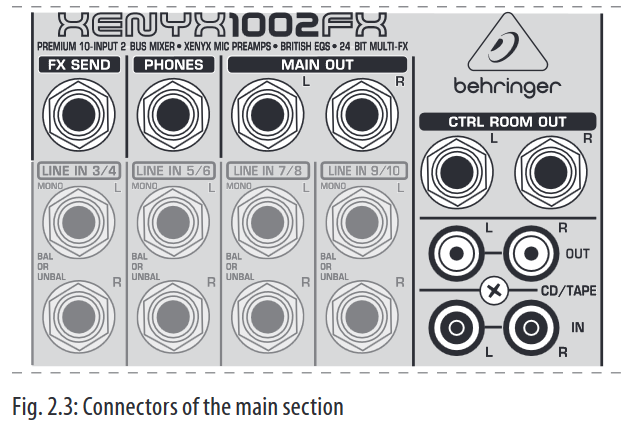

Connector array of the main section

FX SEND
The FX SEND connector outputs the signal you picked up from the individual channels using the FX controls. You can connect this to the input of an external effects device in order to process the FX bus’ master signal. Once an effects mix is created, the processed signal can then be routed from the effects device outputs back into a stereo input.

• If the connected effects processor receives no input signal, the FX SEND control is probably too low. This also goes for the built-in effects processor.
• Adjust your external effects processor to 100% wet (effects signal only), because the effects signal is added to the main mix along with the «dry» channel signals.
• In this instance, the FX control of the channel being used as an effects return should be turned fully counterclockwise, otherwise feedback problems can occur!

PHONES/CTRL ROOM OUT
The stereo PHONES connector (at the top of the connector panel) is where headphones are connected. The unbalanced CTRL ROOM OUT connectors carry the summed effects and main mix signals as well as soloed channel signals. The PHONES/CONTROL ROOM control in the main section adjusts the level of both headphones and main monitor outputs.

MAIN OUT
The MAIN OUT connectors are unbalanced mono connectors. The main mix signal appears here at a level of 0 dBu. The MAIN MIX fader adjusts the volume of these outputs. Depending on how you wish to use your mixer and which gear you own, you can connect the following equipment:

Live PA systems:
A stereo dynamics processor (optional), stereo equalizer (optional) and the stereo power amplifier for full-range loudspeakers with passive crossovers.
If you wish to use multi-way loudspeaker systems without an integrated crossover, you have to use an active crossover and several power amplifiers. Often, limiters are already built into active crossovers (e.g. BEHRINGER SUPER-X PRO CX2310 and ULTRADRIVE PRO DCX2496). Active crossovers are implemented directly before the power amplifier, and they divide the frequency range into several segments that are first amplified in the amplifiers and then passed on to the corresponding loudspeakers.

Recording:
For mastering, using a stereo compressor such as the COMPOSER PRO-XL MDX2600 can be recommended. Use it to custom-tailor the dynamic characteristics of your signal to the dynamic range of the recording equipment you are using. The signal is in this case passed on from the compressor into the recorder.

CD/TAPE INPUT
The CD/TAPE INPUTs are used to bring an external signal source (e.g. CD player, tape deck, etc.) into the console. They can also be used as a standard stereo line input, so the output of a second XENYX or BEHRINGER ULTRALINK PRO MX882 can be connected. Alternatively the line or tape output of a hi-fi amplifier with source selection switch could also be hooked up here, allowing you to easily listen to additional sources (e.g. cassette recorder, minidisk player, sound card etc.).

TAPE OUTPUT
These connections are laid out as RCA connectors and are wired parallel to MAIN OUT. Connect the inputs of a computer sound card or a recorder here. The output signal level is set up using the highly accurate MAIN MIX fader.

POWER
The blue POWER LED indicates that the console is powered on.

LEVEL INDICATOR
The 4-segment display accurately displays the relevant signal level.

LEVEL SETTING:
To correctly set the gains of the channels, first set the LEVEL controls of the input channels to their center positions. Then use the GAIN controls to increase the input amplification until signal peaks show 0 dB on the level meter.
When recording to digital recorders, the recorder’s peak meter should not go into overload. While analog recorders can be overloaded to some extent, creating only a certain amount of distortion, digital recorders distort quickly when overloaded. In addition, digital distortion is not only undesirable, but also renders your recording completely useless.
When recording to an analog device, the VU meters of the recording machine should reach approx. +3 dB with low-frequency signals (e.g. kick drum). Due to their inertia VU meters tend to display too low a signal level at frequencies above 1 kHz. This is why, for example, a Hi-Hat should only be driven as far as -10 dB. Snare drums should be driven to approx. 0 dB.

• The CLIP-LED’s of your XENYX display the level virtually independent of frequency. A recording level of 0 dB is recommended for all signal types.

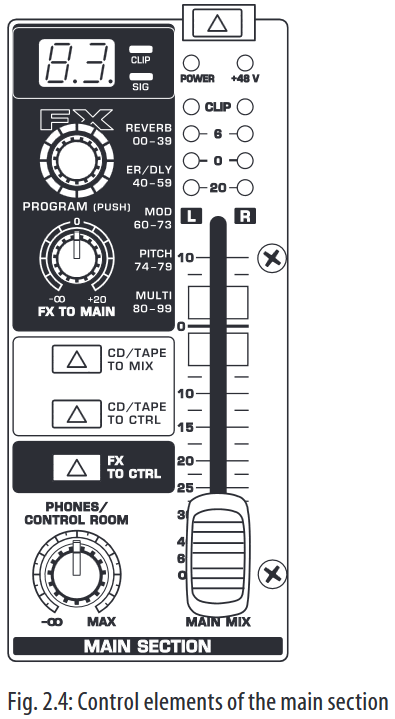

MAIN MIX
Use the MAIN MIX fader to adjust the volume of the main out.

PHONES/CONTROL ROOM
Use the PHONES/CONTROL ROOM control to adjust the signal level of the CONTROL ROOM and PHONES outputs.

CD/TAPE TO MIX
When the CD/TAPE TO MIX switch is pressed, the CD/tape input is assigned to the main mix providing an additional input for tape machines, MIDI instruments or other signal sources that do not require any processing.

CD/TAPE TO CTRL
Press the CD/TAPE TO CTRL switch if you want to monitor the CD/tape input via the CTRL ROOM and PHONES outputs. A typical studio application of this function is recording music into a digital audio workstation (DAW) with simultaneous reproduction.

• If you are recording a signal via the TAPE OUTPUT and wish to listen to this simultaneously via the CD/TAPE INPUT, do not use the CD/TAPE TO MIX switch. Doing this would create a feedback loop, since the signal would be routed, via the main mix, back to tape via the TAPE OUTPUT. To monitor the CD/TAPE INPUT, use the CD/TAPE TO CTRL switch to assign the tape signal to the monitor(s) or headphones. This will avoid the tape signal being routed to the TAPE OUTPUT.

FX TO CONTROL
If you want to monitor only the effects signal in your headphones or monitor speaker(s), press the FX TO CTRL switch. Now the signal of the effects processor can be monitored alone, and the main mix and/or CD/tape signal is no longer present on the phone and control room outputs.

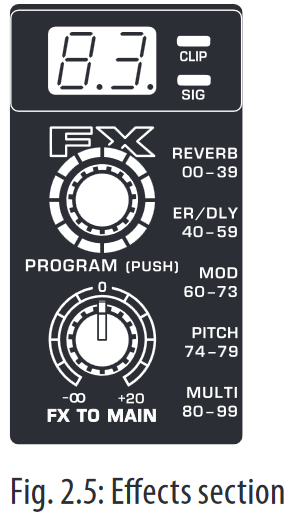

Digital effects processor

100 FIRST-CLASS EFFECTS
The XENYX 1202FX/1002FX features a built-in digital stereo effects processor.
This effects processor offers a large number of standard effects such as Hall, Chorus, Flanger, Delay and various combination effects. Using the FX control, you can feed signals into the effects processor. The integrated effects module has the advantage of requiring no wiring. This way, the danger of creating ground loops or uneven signal levels is eliminated at the outset, completely simplifying the handling.

SIGNAL and CLIP LED
The SIGNAL LED on the effects module shows the presence of a signal whose level is high enough. This LED should always be on. However, make sure that the clip LED lights up only sporadically. If it is lit constantly, you are overdriving the effects processor, which leads to unpleasant distortion. If this occurs, turn the FX controls down somewhat.

PROGRAM
The PROGRAM control has two functions: by turning the PROGRAM control, you dial the number of an effect. The number of the preset you just dialed up blinks in the display. To confirm your selection, press the PROGRAM control; the blinking stops.

FX TO MAIN
The FX TO MAIN control feeds the effects signal into the main mix. If the control is turned all the way counterclockwise, no effects signal is present in the sum signal of the mixing console.
The appendix contains an overview of all presets of the multi effects processor.

Applications

Recording studio

Even though most of the tasks in a studio can nowadays be accomplished using a computer, a mixing console remains an unavoidable piece of equipment that lets you effectively manage audio inputs and outputs: microphone signals need to be pre-amplified prior to being recorded, and the quality of microphone sound is often worked on; recording and playback signals must be routed to the appropriate connectors or integrated into the mix; the volume of headphones and studio monitors needs to be adjusted, and so on. The extensively equipped main section of the XENYX mixing consoles provides concrete benefits to you.

Wiring:
Connect your sound sources to the microphone/line inputs of the mixing console. Connect the master machine (DAT/minidisk recorder) to the main outputs. Your monitor speakers are connected to the control room outputs; the headphones are connected to the headphone output. Now, connect the CD/tape outputs to the sound card inputs on your DAW (Digital Audio Workstation). Connect the outputs of the sound card in your computer to the CD/tape inputs.

Recording and playback:
Once in the mixing console, the recording signal is pre-amplified, EQ’ed and is then routed to the main bus. Use the LEVEL control to adjust the recording signal level. The overall level of the signal going to the computer is adjusted using the MAIN MIX fader. To make sure that the signal is actually being recorded, use either the phones bus or the control room bus to monitor not the main mix signal (i.e. the output signal of the mixing console, before the recording); instead, monitor the returns of the sound card that is connected to the CD/tape inputs. To this end, press the CD/TAPE TO CTRL switch and adjust the monitoring volume using the PHONES/CONTROL ROOM control. Doing so, you can record additional tracks in addition to a signal already brought in (so-called overdubs). Use the direct monitoring function of your DAW.

• With this application, the CD/TAPE TO MIX switch should not be pressed; otherwise, the playback signal from the sound card output would be routed back to the computer and would be added to the recording. This would not only be undesirable, it would also create a feedback loop.

Installation

Mains connection

AC POWER IN
Connect the power supply to the 3-pin mains connector on the rear of the console. Use the AC adapter supplied to connect the console to the mains. The adapter complies with all applicable safety standards.

• Please use only the power supply unit provided with the console.
• Never connect the XENYX to the power supply unit while the latter is connected to the mains! First connect the console to the power supply unit, then connect the power supply unit to the mains.
• Please note that both the power supply unit and the mixing console heat up considerably during operation. This is completely normal.

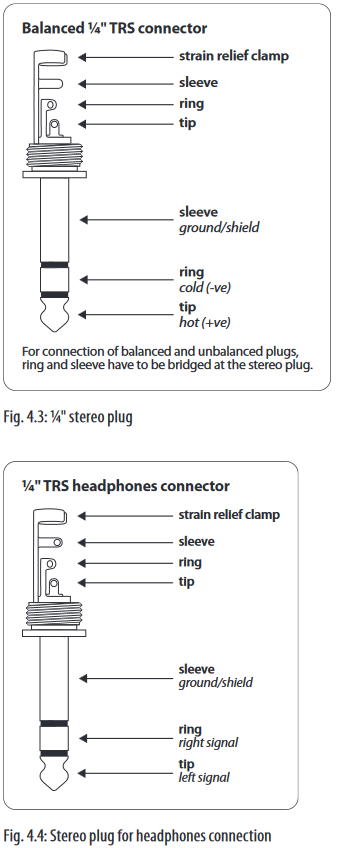

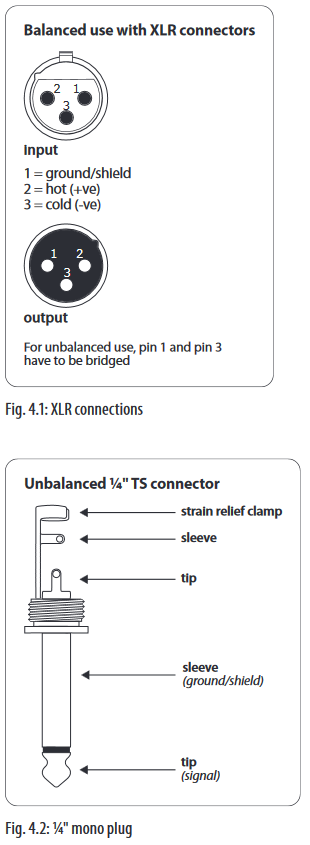

Audio connections

You will need a large number of cables for different applications. The illustrations below show how the connectors should be wired. Be sure to use only high-grade cables.
Please use commercial RCA cables to connect the CD/tape inputs and outputs.
You can, of course, also connect unbalanced equipment to the balanced inputs/outputs. To do this, use either mono plugs or stereo plugs with the ring and sleeve bridged (pins 1 and 3 in the case of XLR connectors).

•
  Never use unbalanced XLR connectors (PIN 1 and 3 connected) on the MIC input connectors when using the phantom power supply.

Микшеры – это неотъемлемая часть работы музыкантов и звукорежиссеров. Они позволяют смешивать звуки разных источников и устанавливать нужные параметры для достижения идеального звука. Один из самых популярных микшеров на рынке – Xenyx 1202FX.

Микшер Xenyx 1202FX имеет широкий функционал и предлагает множество возможностей для настройки звука. Однако, некоторым новичкам может быть сложно разобраться во всех этих функциях и параметрах. В этой статье мы расскажем вам о базовых настройках микшера Xenyx 1202FX и поможем вам достичь наилучшего звучания на вашем микрофоне, инструменте или при использовании аудиофайлов.

Перед началом настройки микшера Xenyx 1202FX необходимо убедиться, что все необходимые устройства подключены правильно. Подключите микрофон, инструмент или источник звука к соответствующим входам микшера. Затем, подключите выход микшера к усилителю или аудиоинтерфейсу, с помощью которого будете записывать или передавать звук.

Подробная инструкция по настройке микшера Xenyx 1202FX

1. Подключите необходимые источники звука к микшеру. Подключите микрофоны, инструменты, аудиоустройства и другие источники звука к соответствующим входным разъемам микшера. Убедитесь, что все подключения осуществлены правильно и надежно.
2. Включите микшер, нажав кнопку питания.
3. Настройте уровень громкости каждого источника звука. Используйте регуляторы громкости для каждого канала, чтобы установить оптимальные уровни громкости для ваших источников звука. Постепенно увеличивайте громкость до тех пор, пока не достигнете желаемого уровня.
4. Определите, какие звуковые сигналы будут выходить на главный выход микшера. Используйте регуляторы уровня мастер-громкости, чтобы контролировать сигналы, которые будут передаваться на главный выход микшера. Установите желаемый уровень громкости для основного выхода.
5. Регулируйте тембр звука с помощью регуляторов эквалайзера. Микшер Xenyx 1202FX обладает эквалайзером с регулируемыми полосами частот. Используйте регуляторы эквалайзера для изменения НЧ (низких частот), СЧ (средних частот) и ВЧ (высоких частот) звука согласно ваших предпочтений и требованиям.
6. При необходимости используйте эффекты обработки звука. Микшер Xenyx 1202FX имеет встроенные эффекты обработки звука, такие как реверберация, хорус, фланжер и другие. Используйте соответствующие регуляторы, чтобы добавить эффекты к звуковым сигналам, если это необходимо.
7. Используйте мониторинг для контроля звука. Микшер Xenyx 1202FX позволяет мониторить звук при помощи наушников или мониторов. Подключите устройство мониторинга к выходу монитора микшера и используйте регулятор уровня мониторинга, чтобы регулировать громкость звука в наушниках или мониторах.
8. Проверьте сигналы перед отправкой. Перед тем как передать сигналы на другие устройства или записать их, убедитесь, что сигналы проходят через микшер правильно и имеют желаемые уровни громкости и качество звука.

Следуя этим шагам и экспериментируя с регуляторами микшера Xenyx 1202FX, вы сможете добиться желаемых результатов при настройке и управлении аудиосигналами. Перед использованием микшера рекомендуется ознакомиться с дополнительной информацией в официальном руководстве пользователя.

Шаг 1. Подключение микшера и аудиоустройств

Перед тем, как начать использовать микшер Xenyx 1202FX, необходимо правильно подключить его к аудиоустройствам.

1. Питание: Подключите кабель питания микшера к электрической розетке и включите его.

2. Микрофоны: Подключите микрофоны к аудио-входам микшера, вставив разъемы XLR в соответствующие гнезда. Если у вас есть конденсаторный микрофон, убедитесь, что фантомное питание (48V) включено.

3. Инструменты: Если вы хотите подключить инструменты, используйте 1/4-дюймовые TRS-разъемы для подключения каналов инструментов.

4. Внешние устройства: Подключите внешние аудиоустройства, такие как компьютер, звуковая карта или плеер, к линейным входам микшера с помощью RCA- или TRS-разъемов.

5. Мониторы: Подключите мониторы (активные акустические системы) к выходам «Control Room» или «Main Mix» на микшере. Используйте соответствующие разъемы — RCA или 1/4-дюймовые TRS.

6. Наушники: Подключите наушники к выходу «PHONES» на микшере с помощью 1/4-дюймового TRS-разъема.

Важно: перед подключением и отключением кабелей рекомендуется выключить микшер и другие аудиоустройства.

Шаг 2. Регулировка уровня громкости

После того, как вы подключили все необходимые устройства к микшеру Xenyx 1202FX, необходимо правильно настроить уровень громкости для каждого источника звука. Это позволит вам добиться оптимального звучания и избежать искажений.

Для регулировки уровня громкости на микшере используются фейдеры, которые находятся на каждом канале. Фейдеры позволяют увеличивать или уменьшать громкость сигнала для каждого отдельного канала.

Чтобы начать регулировку уровня громкости, следуйте следующим шагам:

1. Переведите фейдеры на каждом канале в нижнее положение (нулевое значение громкости). Это поможет вам избежать неожиданных громких звуков при начале работы.
2. После этого, аккуратно поворачивайте фейдеры на каждом канале вверх до тех пор, пока не услышите желаемый уровень громкости для каждого источника звука.
3. Во время регулировки громкости обратите внимание на индикаторы уровня сигнала (LED-индикаторы), которые расположены рядом с фейдерами. Они помогут вам определить оптимальный уровень громкости.
4. Убедитесь, что ни один из индикаторов уровня сигнала не достигает красной зоны, так как это может привести к искажениям звука. Если индикаторы показывают красный цвет, уменьшите громкость на соответствующем канале.

После того, как вы настроили уровень громкости для каждого источника звука, вы можете двигаться дальше и настраивать другие параметры микшера Xenyx 1202FX.

Запомните, что регулировка уровня громкости является важным шагом при настройке микшера и позволяет достичь качественного звучания исходного звука.

Шаг 3. Настройка эквалайзера

После подключения микшера Xenyx 1202FX и проверки звука, можно приступить к настройке эквалайзера для получения желаемого звучания.

Эквалайзер – это устройство или функция, которая позволяет изменять уровни частот звукового сигнала. На микшере Xenyx 1202FX используется трехполосный эквалайзер, который позволяет настраивать уровни низких (низких, средних и высоких частот) для каждого канала отдельно.

Вот как настроить эквалайзер на микшере Xenyx 1202FX:

1. Выберите канал, который вы хотите настроить. Для этого поверните ручку «GAIN» (УСИЛЕНИЕ) для выбранного канала до достижения желаемого уровня сигнала.
2. На панели эквалайзера найдите ползунковые регуляторы для низких (LOW), средних (MID) и высоких (HIGH) частот.
3. Поворачивайте ползунковые регуляторы влево или вправо для изменения уровня соответствующей частоты. В зависимости от вашего желаемого звучания, вы можете усилить или ослабить определенные частоты.
4. Определите среднюю частоту, которую нужно изменить с помощью ползункового регулятора «MID». Вращая этот регулятор, усилите или ослабьте выбранную частоту.
5. Для более точной настройки эквалайзера вы можете использовать кнопку «EQ IN/OUT» для сравнения звучания с и без эквалайзера.

Повторите эти шаги для каждого канала на микшере Xenyx 1202FX, чтобы добиться желаемого звучания.

Обратите внимание, что в процессе настройки эквалайзера может потребоваться провести ряд экспериментов, чтобы найти оптимальные уровни частот для вашей конкретной ситуации или жанра музыки. Постепенно вы сможете достичь желаемого звучания и настроить эквалайзер микшера Xenyx 1202FX в соответствии с вашими предпочтениями.

Шаг 4. Управление эффектами звука

Компрессор:

1. Перед началом настройки компрессора, убедитесь, что он включен для нужного канала, повернув рычаг «Compression» в положение «On».

2. Настройте уровень сжатия, поворачивая рычаг «Ratio». Чем больше значение, тем сильнее будет сжатие звука.

3. Регулируйте уровень порога срабатывания компрессора с помощью рычага «Threshold». Чем больше значение, тем ниже должен быть уровень громкости звука, чтобы компрессор начал сжимать его.

4. При необходимости, настройте атаку и выпуск компрессора с помощью регуляторов «Attack» и «Release». Быстрая атака подойдет для инструментов с быстрым атакующим звуком, например, ударных инструментов.

Эффекты:

1. Чтобы включить эффект на нужный канал, поверните рычаг «FX Send» в положение «On».

2. Поворачивайте рычаг «FX To Main» для регулировки громкости эффекта в основном миксе.

3. Используйте регулятор «FX Level» для настройки уровня эффекта на отдельном канале.

4. Для выбора конкретного эффекта используйте рычаг «FX Select».

Примечание: Для более подробной информации об эффектах и настройке компрессора обратитесь к руководству пользователя микшера Xenyx 1202FX.

Шаг 5. Настройка фейдеров и панелей

После подключения всех устройств к микшеру Xenyx 1202FX, необходимо правильно настроить фейдеры и панели, чтобы достичь желаемого звучания.

Вот некоторые важные моменты, которые следует учесть при настройке:

1. Уравняйте уровни входного сигнала: постепенно поворачивайте фейдеры каналов влево или вправо, пока уровни входного сигнала не будут сбалансированы. Используйте пиковые индикаторы на панели каждого канала, чтобы обеспечить оптимальный уровень сигнала.
2. Настройте фейдеры мастер-громкости: регулируйте фейдер Main Mix и фейдер Phones/Control Room для достижения желаемого уровня громкости на выходе. Обратите внимание, что фейдер Phones/Control Room контролирует громкость на наушники и второй выходной порт, который может использоваться для подключения активных мониторов.
3. Настройте эффекты: если вы планируете использовать встроенные эффекты, установите регулятор эффектов в желаемое положение. Имейте в виду, что микшер Xenyx 1202FX имеет ограниченный набор эффектов, поэтому, возможно, вам потребуется дополнительное оборудование или программное обеспечение для получения специфических эффектов.
4. Проверьте уровни сигнала на выходе: используйте пиковый индикатор на Master-фейдере для проверки уровня выходного сигнала. Убедитесь, что индикатор не перегружается и что выходной сигнал находится в пределах приемлемого динамического диапазона.

После завершения настройки фейдеров и панелей, вы можете перейти к использованию микшера Xenyx 1202FX для своих потребностей в звукозаписи и живом звучании. Не забывайте экспериментировать с разными параметрами и настройками, чтобы достичь оптимальных результатов.

Посмотреть инструкция для Behringer Xenyx 1202FX бесплатно. Руководство относится к категории смесители, 19 человек(а) дали ему среднюю оценку 8.6. Руководство доступно на следующих языках: русский. У вас есть вопрос о Behringer Xenyx 1202FX или вам нужна помощь? Задайте свой вопрос здесь
