Сегодня мы поговорим про ГБО 4 поколения, особенности конструкции, принцип работы, преимущества перед ранними поколениями ГБО, порядок установки на карбюраторные и инжекторные автомобили, что лучше использовать пропан или бутан. Итак, поехали.

Переоборудование автомобиля под использование газа в качестве основного топлива становится все более актуальным в условия вечно растущих цен на бензин.

Это оборудование позволяет функционировать на более дешевом топливе, без большого вмешательства в конструкцию авто.

С улучшением конструкции автомобиля, а также с ужесточением норм по токсичности, введенных в Европе, которые обозначаются как Евро, модернизировалось и газобаллонное оборудование.

Если ГБО 1 поколения была по конструкции очень простой, без использования электроники, то газовое оборудование 4 поколения – это уже сложное электронно-механическое устройство, хотя суть их работы одна – подача газа в цилиндры двигателя в определенных условиях.

Но у первого поколения газ поступал за счет разрежения, создаваемого в цилиндрах двигателя, и речи о точной дозировке топлива при разных режимах функционирования силовой установки там не шла.

ГБО 4 поколения, конструкция

Попытка сделать точную дозировку газа была предпринята только при создании ГБО 3 поколения.

Но подход к решению точной подачи газа был не совсем удачным, поскольку оборудование данного поколения устанавливалось параллельно штатной топливной системе, и это привело к слабой реализации контроля подачи газа.

Электронный блок, которым оснащался смеситель-дозатор опаздывал со считыванием сигналов с лямбда-контроля, в итоге реакция режим работы силовой установки тоже запаздывал.

Данная недоработка была устранена с появлением ГБО 4 поколения. Конструкция этого оборудования уже не является параллельной для штатной системы, а непосредственно подключается к ней.

С появлением ГБО 4 поколения от шагового дозатора-распределителя, который устанавливался на ГБО раннего поколения, отказались.

Дозировка подачи газа у оборудования 4 поколения уже производится электромагнитными форсунками, что обеспечивает высокую точность подачи количества газа в цилиндры.

Конструкция оборудования 4 поколения такова.

Имеется часть оборудования, стандартного для всех поколений ГБО: баллон с мультиклапаном, магистрали высокого давления, газовый клапан, редуктор и трубопроводы низкого давления.

Помимо этого, в конструкцию включена рампа с установленными в ней электромагнитными форсунками и электронный блок управления, который и осуществляет управление ими.

Также для точности определения некоторых параметров, влияющих на подачу газа, оборудование оснащается датчиками температуры и давления газа.

Принцип работы

Работает газовая установка 4 поколения по такому принципу.

Электронный блок управления подключается к проводке между блоком управления штатной топливной системы и бензиновыми форсунками.

Сигнал, идущий от блока к форсункам, считывается блоком управления газовой системой и на основе данного сигнала производится расчет количества газа, требуемого для подачи в цилиндр в данный момент.

После этого сигнал передается на газовую рампу. Газ в ней находится постоянно под определенным давлением, которое он получил от газового редуктора.

Поступивший на рампу сигнал производит открытие клапана электромагнитной форсункой, и газ поступает во впускной коллектор.

Этот сигнал также и произведет закрытие клапана форсунки, чем обеспечивается высокая точность подачи топлива.

В итоге получается, что управление топливной системой производится штатным электронным блоком управления на основе датчиков лямбда-контроля.

Блок управления газовым оборудованием лишь преобразует сигнал штатного блока под требования, которые нужны для нормальной работы силовой установки на газу.

В этом и заключается особенность работы ГБО 4 поколения.

Что лучше использовать метан или пропан?

Газовая установка 4 поколения в качестве топлива может потреблять как метан, так и пропан-бутан. Из-за используемого вида газа ГБО 4 поколения по конструкции между собой отличаются.

Поскольку метан в баллонах содержится под высоким давлением, то и баллоны должны соответствующие.

На выходе с баллона в конструкцию включен фильтр, для улавливания механических примесей в газе.

Газовые магистрали должны выдерживать высокое давление. Газовый редуктор у авто работающего на этом газе имеет две секции, проходя через которые, давление газа снижается до нужного. В остальном конструкция не меняется.

Недостатком использования этого вида газа является большой вес баллонов, что не всегда приемлемо на легковых авто.

К тому же метановых заправочных станций значительно меньше. Но этот газ – дешевле, поэтому его применение более актуально на коммерческом транспорте.

На установках, рассчитанных на использование пропан-бутана, поскольку этот газ находится в сжиженном состоянии, баллон по габаритам и весу значительно меньше.

Редуктор под этот газ имеет только одну секцию. Очистка газа от примесей производится фильтром, включенным в конструкцию после редуктора.

Установка оборудования на инжекторные и карбюраторные авто

Подключение всех элементов ГБО 4 поколения, кроме проводки, сравнительно не сложное. На заданное место устанавливается баллон, от него прокладываются магистрали к газовому клапану.

От газового клапана идут трубопроводы к редуктору. А из редуктора выходит трубопровод, идущий к газовой рампе. От газовой рампы идут трубки к впускному коллектору.

Затем производится подключение электронного блока управления к проводке штатной системы питания.

Установить ГБО 4 поколения на карбюраторные авто можно, но технологически это сделать сложно.

И если установить все элементы, начиная от баллона и заканчивая газовой рампой можно, то проблема возникает в управлении этим оборудованием.

Поскольку штатного блока управления топливной системой у карбюраторного двигателя нет, то и сигнал для управления газовыми форсунками брать неоткуда.

Некоторые умельцы, чтобы оборудование этого поколения на авто с карбюратором работало, начинают с установки датчиков, которые нужны для снятия требуемых показателей – температуры газа и охлаждающей жидкости, давления, лямбда-зонд.

Затем делают самодельные блоки управления, от которого и используется сигнал для блока управления ГБО.

По сути, они создают на карбюраторном двигателе имитацию работы инжекторной системы питания. Но это все очень сложно в реализации.

Поэтому установка данного оборудования на карбюраторное авто для любителя самому является практически неразрешимой задачей, поскольку придется решать множество проблем, которые возникают в процессе подключения оборудования.

Установить ГБО 4 поколения на инжекторный автомобиль самому можно. Нужно лишь правильно разместить все оборудование и выполнить врезку во впускной коллектор, произвести проверку герметичности системы.

Сложнее подключиться к штатной системе питания. Важно не перепутать провода.

Подводим итог

Сейчас ГБО 4 поколения является самым распространенным. При его установке не нарушаются параметры работы бензиновой системы питания.

Высокая точность дозировки обеспечивает более экономичный расход. В случае какого-то нарушения работы оборудования автомобиль автоматически переходит на использование бензина.

Конструкция этого ГБО четвертного поколения является универсальной, что позволяет ее использовать на двигателях с разным количеством цилиндров, нужно лишь подобрать редуктор по производительности и установить рампу с требуемым количеством электромагнитных форсунок.

При этом установка этого оборудования не нарушает заданную норму токсичности. Продолжение, установка ГБО 4 поколения своими руками.

После принятия решения о переводе своего транспортного средства на газовое топливо и выбора подходящего оборудования, перед автовладельцами появляется возможность окупить оснащение гораздо быстрее. Отличный способ сокращения расходов при монтаже ГБО 4 поколения – установка своими руками.

Что нужно для правильной установки

Чтобы качественно смонтировать газовое оборудование на машину, потребуется определённый набор оснастки и инструмента:

• комплект ГБО 4; с хомутами длинной 60-80см Ø4-5мм и Ø12мм 50-100см (для 4 цилиндрового двигателя); 40-70см вакуумной трубки Ø6мм; шланг системы охлаждения с двумя металлическими тройниками соответствующие размеру входа/выхода на редукторе – длинна всех магистралей подбирается индивидуально под авто;
• термопластиковая газовая трубка нужной длинны (можно использовать медную или алюминиевую);
• автоинструменты;
• дрель и/или шуруповёрт;
• свёрла (Ø4,8мм, коронка 30мм);
• метчик 6мм;
• изолента, термоусадочная трубка, строительный фен;
• паяльник (материалы для пайки проводки);
• мультиметр;
• металлические хомуты/скобы с саморезами (для крепления магистралей под днищем);
• баллончик антикоррозийной обработки или автоэмаль;
• прокладка впускного коллектора ДВС.

Также понадобиться подъёмник/эстакада или смотровая яма.

Как подключить все элементы газовой системы

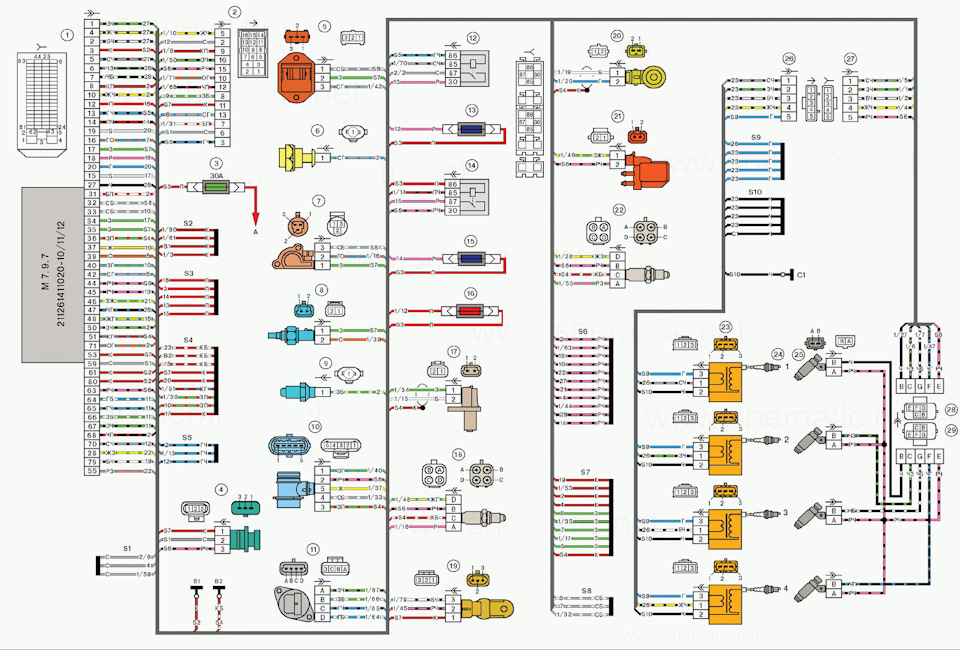

В каждом комплекте ГБО 4 поколения должна присутствовать схема подключения для инжекторного автомобиля, согласно ей устанавливается система. Для разных производителей она может незначительно отличаться (например, электросхема), но общий принцип установки для всех видов газобаллонного оборудования одинаков.

Процесс установки начинается с подкапотного пространства. Для начала желательно обезопасить лакокрасочное покрытие автомобиля, накрыв облицовку и крылья тряпичным материалом. Снять клеммы АКБ.

Правильная установка газовых форсунок

Для того чтобы поставить форсунки ГБО, нужно обязательно демонтировать впускной коллектор. Можно конечно и не снимать, но тогда есть вероятность столкнуться с рядом затруднений:

1. неудобно сверлить коллектор;
2. нарушение правильного/синхронного позиционирования штуцеров-распылителей (врезок) форсунок;
3. попадание металлической стружки в цилиндры двигателя.

Если пластиковый коллектор — не так критично, то дюраль/алюминий, тем более чугун недопустимо сверлить на двигателе. Это может привести к повреждению ЦПГ (цилиндропоршневой группы) или клапанов и их сёдел. От правильного расположения штуцеров зависит равномерность подачи газа.

Итак, после демонтажа коллектора, максимально близко к впускным клапанам и отверстиям бензиновых форсунок, под тем же углом (примерно 45˚), по направлению к центру проходного отверстия впуска (по ходу потока воздуха), сверлим отверстия диаметром 4,8мм. Также для подключения вакуума в ресивере коллектора делаем отверстие под врезку, ближе к дроссельной заслонке.

Здесь важно не повредить стенки колодцев штатных форсунок, также заранее разметить маркером и накернить места сверловки. Учесть возможность обратной сборки, чтобы штуцера не помешали крепежу коллектора к ГБЦ.

Затем, метчиком М6 нарезаем резьбу и вкручиваем каждый штуцер с помощью шестигранника или соответствующего ключа. Не следует прилагать чрезмерное усилие, врезки латунные их легко обломить.

Некоторые распылители имеют коническую резьбу, поэтому дополнительная герметизация не имеет смысла. Но в отдельных случаях (например, допущено послабление отверстия) или для большей уверенности, можно воспользоваться специальным герметизирующим клеем/фиксатором резьбы.

Ставим коллектор в обратной последовательности, не забыв установить новую прокладку.

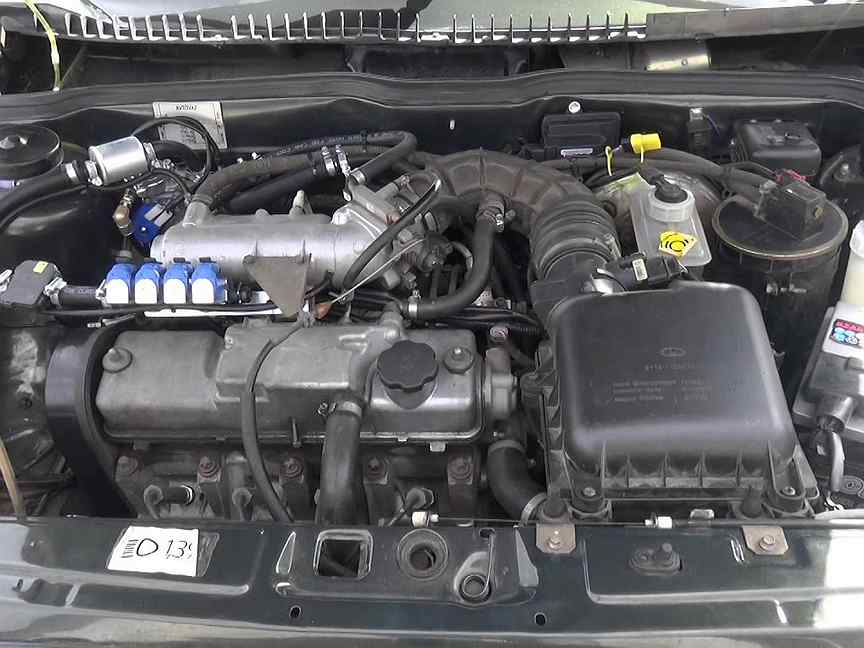

Далее, прикручиваем рампу с форсунками жёстко к двигателю, при помощи планки и демпферов. Одеваем газовые шланги/рукава от инжекторов к штуцерам, закрепив их хомутами. Тут следует учесть четыре правила:

• длинна шланга, не должна быть более 15-20см (чем короче, тем лучше);
• шланги необходимо нарезать, одной/равной длинны;
• не превышать углы наклона форсунок, рекомендуемые производителем;
• желательно ставить детали в доступном месте, скрытая установка затруднит их обслуживание.

Способ монтажа без снятия впускного коллектора

Существует вариант без снятия впускного тракта – установка переходников/адаптеров под бензиновые инжекторы.

Плюс их в том, что не нужно ничего сверлить, удобство и скорость монтажа, а также штатные бензиновые форсунки меньше нагреваются от двигателя. Минус – далеко не ко всем маркам ДВС они подходят. Негативного влияния на качество впрыска штатных инжекторов (по многочисленным отзывам автовладельцев и установщиков) адаптеры не оказывают.
Ставить или нет подачу газа через переходники – дело личное.

Как подключить редуктор ГБО к системе охлаждения

Чтобы правильно выполнить подключение редуктора ГБО к системе охлаждения двигателя, нужно следовать рекомендациям из схемы по установке оборудования.

• крепить испаритель нужно жёстко к кузову/раме авто с помощью планки идущей в комплекте, ниже расширительного бачка (иногда для этого требуется изготовление специального кронштейна);
• при выборе места установки, важно учесть доступность для регулировок и обслуживания редуктора-испарителя (замена фильтра или ремкомплекта), также исключив попадание грязи на корпус;
• подогрев необходимо подсоединить параллельно отопителю (печке) салона;

Для установки редуктора, потребуется слить охлаждающую жидкость (тосол/антифриз) из системы. Либо воспользоваться специальными зажимами, чтобы избежать слива и утечек.

В разрез патрубка радиатора печки (шланг подачи), ставим переходной тройник/штуцер, соединив его шлангом с входом в испаритель. Ставить тройник нужно до запорного клапана, если такой присутствует. Крепим конструкцию хомутами. Аналогичным способом связываем выход радиатора и редуктора. На этом этапе можно залить/долить охладитель.

Желательно использовать минимальное количество шланга, во избежание потери тепла, при этом закрепить его на расстоянии от подвижных элементов, исключив перетирание и перегибы. Лучше всего использовать автомобильные пластиковые клипсы держатели трубок соответствующего размера.

Также, для ускоренного обогрева и соответственно сокращения затрат на топливо при прогреве двигателя, запитать редуктор-испаритель можно от водяной рубашки головки блока цилиндров. Путём демонтажа заглушек из технологических отверстий и установки в них самодельных ввёртышей/переходников. Но для этого способа потребуется дополнительная установка циркуляционного насоса, а также доработка электропроводки.

Далее, с помощью газового шланга диаметром 12мм и хомутов, соединить элементы в следующей последовательности: выходное отверстие (газовое) редуктора, фильтр тонкой очистки топлива, соблюдая направление движения газа (указано стрелкой на корпусе), МАП-сенсор/датчик давления, рейка форсунок.

Сенсор необходимо закрепить выше фильтра, чтобы избежать попадания в него грязи. Если фильтр паровой фазы с отстойником, необходимо предварительно зафиксировать его на кузове авто.

Установить вакуумную трубку от коллектора к редуктору, сделав врезку MAP сенсора, если того требует его конструкция.

Затем нужно протянуть подающую газовую магистраль от испарителя к багажному отсеку. Зафиксировать её с помощью скоб к днищу машины саморезами на расстоянии 30-50см и нанести на них антикоррозийный материал. Прокладывать трубку желательно рядом с бензиновой магистралью, не задев систему выхлопа и подвеску.

Затянуть крепёж трубки на редукторе. Если ставится медная труба, на обоих концах обязательно следует сделать компенсационные кольца.

Выбор места для установки ВЗУ и баллона

Если позволяет место, заправочный клапан ГБО лучше установить в лючок бензобака. Но у этого способа имеется недостаток, при каждой заправке придётся ввинчивать переходник для пистолета газовой колонки. Преимущество — сохранение первозданного внешнего вида автомобиля. Также ВЗУ можно поставить под днище (на кронштейн) или врезать в бампер.

Для врезки выносного заправочного устройства в отсек горловины бака, потребуется высверлить отверстие, при помощи корончатого сверла. Предварительно необходимо точно наметить место установки, и по возможности защитить эмаль автомобиля малярным скотчем.

После высверливания посадочного и крепёжных мест, нужно обработать отверстия антикоррозийным составом и дать ему высохнуть.

Если в качестве газового бака выбран тороидальный внутренний баллон (покупать следует обязательно новый!), в нише запасного колеса необходимо высверлить отверстие для установки вентиляционного патрубка, а также крепежа. Отверстия также нужно обработать антикором или автоэмалью.

Затем установить мультиклапан в баллон, вложить и закрепить в нише ёмкость, предварительно подложив под неё резиновые прокладки.

К ВЗУ подвести и закрепить заправочную магистраль, после чего зафиксировать сам клапан в лючке.

Трубки от заправочного устройства и редуктора прикрутить к входу и выходу на мультиклапане.

Монтаж электронной начинки

Качественная установка электрических элементов, может быть выполнена при соблюдении следующих условий:

• Недопустимо применение скруток, только пайка. Оголённых проводов также не должно остаться.
• Монтаж выполняется строго по электрической схеме.
• Неприемлемо присутствие висящих, болтающихся проводов, как и натянутых. Длинна проводки, должна быть подобрана под конкретный автомобиль, либо переделана под него.
• Жгут необходимо прокладывать в автомобильной, герметичной, негорючей гофрированной трубке. Идеальный вариант – установка электропроводки в штатную косу (для этого потребуются определённые умения и время).

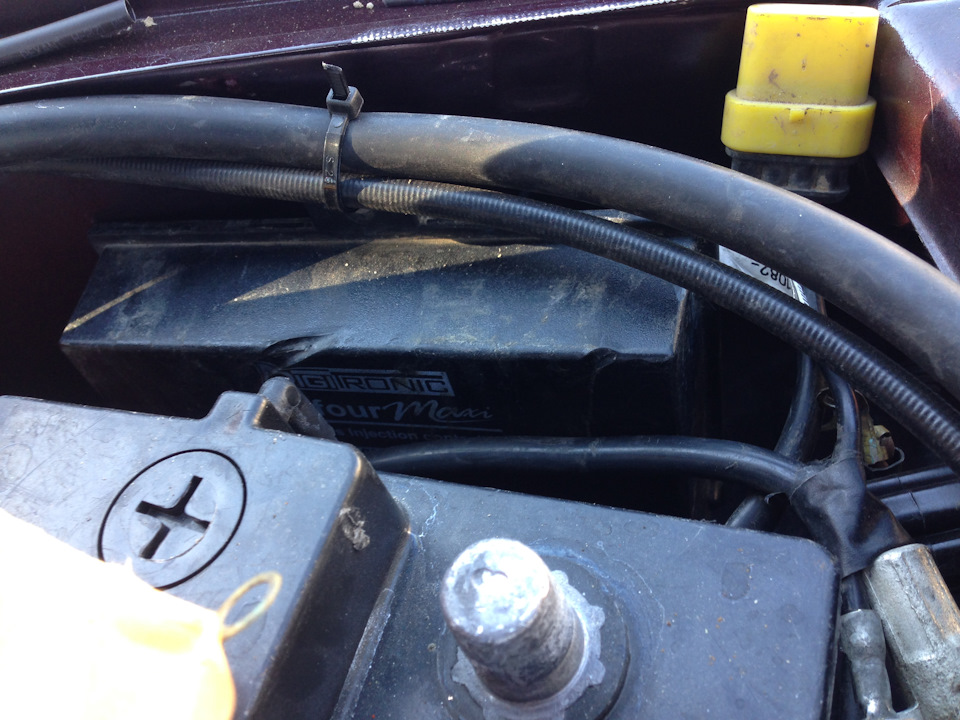

• Электронный блок управления (ЭБУ) важно обезопасить от попадания влаги/грязи и тепловых нагрузок (лучше поставить его в салон, либо рядом с контроллером двигателя).

Снимаем разъёмы с бензиновых форсунок. Мультиметром находим сигнальный (минусовой) провод, разрезаем его на каждой форсунке. Согласно схеме в разрыв сигнальной линии припаиваем два провода. Цветной (с полоской), к концу который идёт на штатный контроллер, однотонный к концу разъёма форсунки. Места пайки заизолировать термоусадочной трубкой при помощи фена. Одеть разъёмы на свои места. Подключить фишки газовых инжекторов согласно их маркировки.

После чего подключаем разъёмы голубого и чёрного провода к электромагнитному клапану газового редуктора (или выносному), также фишку к МАП сенсору.

Чёрный и оранжевый провода припаиваем к датчику температуры, заранее установив его на редукторе (если датчик длинный, желательно его обрезать).
Фиолетовый провод нужно подпаять к сигнальному проводу лямбда-зонда (как правило, он чёрного цвета).

Если зонд широкополосный подключаться надо последовательно в разрез управляющего провода.

Коричневый провод необходимо подсоединить к сигналу оборотов двигателя. Взять его можно с катушки зажигания или датчика распредвала. Определяется этот провод при помощи мультиметра (ненадолго придётся надеть клеммы АКБ и включить зажигание). Тот, на котором -5-7 вольт он и есть.

Далее необходимо протянуть жгут проводов в салон авто. Сделать это можно крючком, загнутым из тонкой упругой проволоки.

На заранее выбранное место устанавливаем кнопку переключения газ/бензин, подключаем к ней соответствующий разъём. Красный одинарный провод нужно подключить к замку зажигания.

К мультиклапану прикрутить датчик уровня топлива, протянуть от него провод к газовому ЭБУ по дну автомобиля. Закрепить кабель можно к газовой магистрали с помощью пластиковых стяжек.

Заключение

На первый взгляд самостоятельная установка газобаллонного оборудования четвёртого поколения может показаться достаточно сложной, но если разобраться, все намного проще чем кажется. Время потраченное на установку будет не больше одного дня. Стоимость монтажа ГБО в специализированном центре не редко превышает цену самого оборудования, так что подключение оборудования своими руками – совсем неплохая идея, но есть определённые нюансы по регистрации.

По разным причинам иногда у собственников авто появляется необходимость демонтажа автомобильной газовой установки. Но в ходе процесса снятия могут возникнуть неожиданные нюансы. Тем более если система ставилась не самостоятельно.

Газобаллонное оборудование четвёртой версии имеет более сложную конструкцию по сравнению с предыдущими модификациями. Поэтому в данной статье мы расскажем, как снять ГБО 4 поколения своими руками правильно.

Для чего может понадобиться снятие ГБО

Как правило, если оборудование не оформлено, основными причинами могут являться:

1. Подготовка транспорта к постановке на учёт в ГИБДД.
2. Государственный техосмотр машины. .

Также существует и другой повод:

• Замена газового оборудование на новое или следующего поколения.
• Ремонт автомобиля или газовой системы.
• Для продажи авто без установки.

Не всегда эти основания требуют полного или частичного удаления компонентов. Однако в статье будет описан полный цикл снятия газобаллонного оснащения и возврат авто к своим заводским параметрам, где каждый может применить информацию по своей ситуации.

Инструкция по демонтажу

Если решение демонтировать газовое оборудование принято, весь процесс можно разделить на несколько частей.

Но независимо от того какая будет последовательность в первую очередь надо принять меры безопасности. В частности:

1. израсходовать газ в баллоне или стравить его (как сделать это правильно, можно узнать из этой статьи);
2. перекрыть подачу топлива из баллона, закрутив вентиль мультиклапана;
3. спустить остатки газа, открутив расходную магистраль от редуктора-испарителя либо мультиклапана;
4. выпустить газ из подающего шланга, сняв его со штуцера рампы газовых инжекторов или редуктора.

При этом важно исключить наличие открытого огня и источников воспламенения.

Затем найти подъёмник или смотровую яму. Обязательно снять клемму/ы АКБ.

Электрическая часть

Если вы понятия не имеете, кто и как ставил оборудование, для начала необходимо ознакомиться с электросхемой по установке ГБО 4. В 99% случаев плюс/минус она будет совпадать. Базовые принципы одни и те же, но бывают и исключения. Также лучше иметь представление об устройстве ГБО 4.

Итак, первым делом необходимо снять разъёмы со следующих деталей:

• катушка электроклапана блока запорной арматуры на баллоне и датчик уровня топлива (при наличии);
• бензиновые и газовые форсунки;
• мап-сенсор;
• газовый клапан редуктора (может быть выносной); (если имеется);
• ЭБУ оборудования (электронный блок управления);
• датчик температуры газа на редукторе.

Далее нужно отключить сигнальный провод (часто он коричневого цвета) от катушки зажигания, также он может быть соединён с датчиком положения распредвала.

Убедившись, что лямбда регулирование задействовано в работе ГБО, аккуратно снять изоляцию в месте разрыва провода (чёрного цвета) датчика кислорода. Отрезать провод (как правило, коричнево-фиолетовый) и заизолировать соединение в обратном порядке.

Также отсоединить плюсовой (красный) провод от замка зажигания или он может быть припаян к питающему проводу первой бензиновой форсунки.

Самая важная часть при демонтаже – это отключение проводки от бензиновых форсунок. Здесь есть два способа:

При выборе второго способа, нужно также обратиться к схеме подключения. Тут необходимо отрезать по два провода на каждой форсунке, припаянных в разрыв сигнального штатного. Один однотонный направлен к блоку управления двигателем, второй с полоской идёт к газовому контроллеру.

После чего спаиваем сигнальный провод бензиновой форсунки. Изолируем места пайки и одеваем фишки на инжекторы.

Рекомендуется подписать провода, в целях упрощения возможной установки снятого жгута.

В салоне автомобиля снимаем разъём и демонтируем кнопку выбора топлива и зуммер.

Теперь можно аккуратно снять все кабеля, заранее освободив их от стяжек и хомутов. Также демонтировать контроллер газового оборудования и вариатор.

Механическая часть

В этой части, следует обратить внимание на демонтаж редуктора-испарителя. Так как его обогрев подключен к радиатору отопителя салона, чтобы минимизировать потери охлаждающей жидкости, лучше всего пережать подающий патрубок печки зажимами, перед тройником и после.

Затем открутить хомуты, вынуть тройник и на его место установить трубку/переходник подходящего диаметра (желательно металлический). При этом нужно подставить ёмкость, т.к из шлангов испарителя выльются остатки тосола/антифриза. Ту же процедуру произвести с обраткой.

Далее следует снять с автомобиля:

• трубку с фильтром тонкой очистки и мап сенсором;
• вакуумную трубку от сенсора к впускному коллектору;
• редуктор и шланги;
• газовую рейку с форсунками; (под днищем автомобиля);
• заправочную трубку;
• ВЗУ с кронштейном (заправочный клапан);
• газовый баллон.

После чего надо аккуратно выкрутить штуцера из впускного коллектора и заглушить отверстия. Заглушки можно изготовить из болтов с подходящей резьбой. При этом обрезать их до минимальной длины, чтобы не перекрыть впускной тракт. На резьбу желательно нанести герметизирующий фиксатор.

Если вакуумная трубка подключена путём врезки, следует поступить аналогичным способом.

Заключение

По завершении всех работ необходимо проверить и по надобности долить охладитель в расширительный бачок. Проверить изоляцию электропроводки. Запустить двигатель.

Если с газовым оборудованием ДВС работал исправно, дальнейшая его диагностика/настройка не требуется. А вот регулировка или замена свечей зажигания может понадобиться.

В общей сложности на снятие всей системы нужно 4-5 часов времени. Выполнив демонтаж ГБО 4 поколения своими руками можно сберечь средства. Стоимость на такую услугу в автосервисе начинается от 2000 рублей. Если конечно не планируется установка нового оборудования. Тогда, как правило, бесплатно.

После того как газовое оборудование установлено на автомобиль, необходимо правильно откорректировать его работу. Также в ходе эксплуатации транспорта на газу или после ремонта, может потребоваться диагностика, а затем калибровка/регулировка ГБО.

В данной статье мы расскажем, как выполняется настройка ГБО 4 поколения своими руками.

Что нужно для настройки

От качественной регулировки газовой системы зависит расход топлива, а главное – ресурс двигателя, чтобы ее отрегулировать самому, потребуется:

• ноутбук, планшет или смартфон;
• программное обеспечение;
• диагностический кабель (будем использовать его) или блютуз сканер (OBD2);
• достаточное количество топлива в баках бензин/газ (10-15 л.).

Программы для диагностики ГБО 4 поколения можно скачать бесплатно на сайтах производителей оборудования или ресурсах их официальных представителей. Программа может немного отличаться интерфейсом, но по сути они все похожи. А вот шнур придётся купить или изготовить самостоятельно. О том, как своими руками сделать кабель мы писали тут, а блютуз адаптер здесь.

Процесс регулировки

При правильной настройке, важно чтобы автомобиль находился в полностью исправном состоянии. Системы, зажигания (свечи, катушки, провода) и топливная, должны работать безотказно.

Двигатель нужно прогреть до рабочей температуры (80-95˚C). Выключить все потребители (освещение, кондиционер, магнитолу), а также оставить гидроусилитель в покое. Затем подсоединить соответствующие разъёмы диагностического кабеля к колодке электронного блока управления ГБО и к компьютеру. Как правило, фишка/коннектор находится под капотом рядом с газовым ЭБУ.

Автонастройка

Если линия находится выше этого порога, значит неправильно подобраны дюзы форсунок, их пропускная способность занижена. В таком случае надо рассверливать жиклёры, либо подбирать другие. Ну а если кривая ниже данного диапазона, это указывает на то, что отверстия дюз слишком большие. Тут следует выбирать другие жиклеры/форсунки или запаивать имеющиеся и регулировать (сверлить) их под нужный размер.

В некоторых случаях, для стабилизации положения линии графика, выполняется регулировка давления редуктора ГБО 4 поколения, её можно сделать своими руками при помощи ключа шестигранника глядя непосредственно на диаграмму. Например, в случае с редуктором Tomasetto (Томасетто) Аляска AT09, поворачивая винт против часовой стрелки, находящийся в середине передней крышки корпуса, давление будет увеличиваться. Аналогичным способом производится настройка уменьшения давления. При этом норма для данного испарителя 0,9-1,8 bar.

Создание бензиновой и газовой карт. Ручная корректировка.

С подключенным ноутбуком (так удобнее наблюдать построение карты), нужно сделать заезд примерно 3-7 км., сначала на бензине потом на газу. При этом должны соблюдаться несколько условий:

• равномерность движения (без резких ускорений);
• повышенная передача.

В ходе движения, на графике должны появляться синие точки и непрерывная прямая. Затем переходим на газ и стараемся двигаться в том же режиме, по тому же пути. После чего появиться непрерывная зелёная кривая с точками.

В ином случае необходимо максимально совместить линии друг с другом. Для этого при помощи кнопок мыши ноутбука и клавиш клавиатуры (↑↓←→), можно ставить дополнительные точки (если требуются) на оранжевой линии коэффициента пересчёта, а также управлять ими, тем самым совмещая топливные карты. Теперь регулировка газобаллонного оборудования завершена. Сохраняем карты в память компьютера, они могут понадобиться при дальнейшей калибровке (уже не нужно будет катать) и выходим из программы.

Заключение

Как видим самостоятельная настройка и диагностика ГБО 4 поколения не так уж и сложна. Имея необходимое оборудование, отрегулировать газовую систему можно не прибегая к услугам СТО, сэкономив свои средства.

Настройка газового оборудования четвёртого поколения (видео инструкция):

Плюсы и минусы установки ГБО своими руками

Чтобы выяснить, какие плюсы и минусы имеются в самостоятельной установке, необходимо ознакомиться с многочисленными отзывами и обзорами тех людей, которые пробовали это сделать. Надо сказать, что каждому человеку это будет даваться по-разному. Это зависит от опыта работы с автомобильной техникой, знаний и умений.

Специалисты, которые занимаются этой работой на автомобильных сервисах, не рекомендуют делать этого самостоятельно. Их советы не основываются на одном желании заработать денег. Установить на авто ГБО своими руками не только сложно, но и опасно. Нельзя быть уверенным в том, что все получится идеально, если не уверен в каждом своем действии.

Положительные стороны самостоятельной работы:

• экономия денежных средств;
• развитие навыков и знаний;

Отрицательные стороны самостоятельной работы:

• большие затраты времени;
• необходимость самостоятельно регистрировать оборудование, подготавливать и представлять в ГАИ все необходимые документы;
• вероятность неправильной установки или выбора элементов системы;
• велика вероятность отсутствия всех инструментов, необходимых при работе;
• невозможность проверки и настройки при отсутствии диагностического оборудования;

Установка ГБО своими руками: пошаговая инструкция

Если же владелец автомобиля решился на этот шаг, то каждый этап необходимо выполнять вдумчиво, использовать несколько источников для сравнения инструкций и консультироваться с квалифицированными специалистами. Именно это занимает больше всего времени. При этом установка ГБО на карбюратор своими руками – это возможность повысить уровень знаний и умений.

Начать работу стоит с закупки всех запчастей оборудования. В стандартный комплект газобаллонного оборудования 4 поколения входят:

Как показывает практика, стоимость всех запчастей находится в районе 20 тыс. руб.

Чаще всего этого оборудования достаточно. Размер затрат может быть различным. Здесь многое зависит от комплекта и стоимости самого баллона. В среднем, общие расходы составляют около 25тысяч рублей.

Очередность выполнения операций:

При установке баллона необходимо учесть, что отверстие под мультиклапан должно располагаться с той стороны, где и заливное отверстие топлива. Мультиклапан устанавливается на баллон при помощи болтов. Процесс установки датчика уровня на мультиклапан может различаться в зависимости от выбранной модели.

Больше всего времени может занять монтаж магистралей и заправочного устройства. В газовом оборудовании 4 поколения имеется две магистрали. Одна используется в качестве основной магистрали, а другая – в качестве заправочной. Для соединения медных трубок используются медные болты и бочонки.

ВНИМАНИЕ! После выполнения вышеперечисленных операций следует выполнить проверку на герметичность!

Для того чтобы определить герметичность монтируемой системы, необходимо использовать компрессор. Достаточно будет пропустить через магистрали 5-6 атмосфер, чтобы понять, пропускают ли они воздух.

Редуктор монтируется в подкапотное пространство. Как правило, лучше всего расположить его недалеко от радиатора. Это не так важно, как расположение выходного отверстия. Оно должно быть сверху, и направляться по движению автомобиля. Еще одно условие – это нахождение ниже уровня охлаждающей жидкости.

При фиксации и монтаже форсунок важно, чтобы трубки от них не отличались длиной. Лучше, если они будут короткими. После того, как вся система будет укомплектована, необходимо производить ее настройку.

Настройка ГБО

Настройку ГБО 4 поколения следует производить при заправленном баллоне. В первую очередь проверяются все соединения. Для этого используется мыльный раствор. Если утечка будет, то пузыри станут надуваться. Далее используется компьютер и программное обеспечение. Если установка ГБО своими руками на инжектор выполнена самостоятельно, то настройку следует выполнять в сервисном центре.

Регистрацию ГБО следует начинать до установки. В противном случае придется демонтировать оборудование и начинать сначала. Чтобы не столкнуться с таким неприятным моментом, необходимо получить разрешение на установку газового оборудования.

Для регистрации ГБО в ГИБДД понадобится паспорт владельца транспорта, паспорт и свидетельство ТС. Кроме этого, подготавливаются следующие документы: заключение, протокол, форма 2а, сертификат, заявление-декларация и сертификат. После того, как оборудование будет установлено, нужно проходить технический осмотр. Если работа будет выполняться в сервисе, то там сделают протокол технической экспертизы.

После того, как документы будут готовы, можно садиться в автомобиль, на котором установлено газобаллонное оборудование, и следовать в подразделение ГИБДД. Там проведут осмотр, регистрацию и дадут на руки свидетельство, в котором будет написано, что конструкция соответствует требованиям безопасности. Для того чтобы зарегистрировать автомобиль, приходится отдать как минимум 2 недели.

Читайте также:



• Веспер вольво установка навигации



• Как снять магнитолу тойота пассо



• Ниссан примера р12 замена задних тормозных дисков



• Регулировка редуктора заднего моста газ 2410



• Как снять колокол с камаза

Обновлено: 21.09.2023

У меня ваз 2114 на гарантии все то проходил у официального дилера.

Если больше часа в день проводите за рулём ВАЗА 2114, то газобаллонное оборудование окупится меньше чем за год. Посчитайте экономию за месяц и год на своём пробеге в калькуляторе экономии.

Поделитесь с друзьями тем, сколько они могут экономить:

Схема подключения

Установка ГБО 2 поколения начинается с выбора баллона и места под него, прокладки магистралей и прочих элементов. Требуется подобрать хомуты, соединители и шланги по фактическим размерам и форме. Оптимальный порядок монтажа таков:

1. Баллон.
2. Мультиклапан.
3. Газовый клапан.
4. Редуктор.
5. Смеситель в карбюраторе или проставка под моноинжектор между дроссельной заслонкой и форсункой.
6. Бензоклапан. В бензиновый шланг между насосом и карбюратором в левой части моторного отсека напротив газового клапана.
7. Заправочное устройство.

После врезки в систему охлаждения соединения герметизируются, подключается электрическая часть, выполняются пуск и ручная настройка.

Подключение электрики

В случае с карбюратором работы немного меньше. Основной упор делается на подключение переключателя режимов. Важно сделать так, чтобы в момент перехода на газ происходило отключение подачи бензина. Схема такого подключения представлена на фото.

Переключатель имеет пять-шесть выводов проводов разного цвета. Черный подключается на массу (минус), белый – к мультиклапану. Красный цепляется на плюс, а коричневый – на минус катушки зажигания. Желтый идет на бензиновый, а синий – на газовый клапан.

С инжектором почти так же, за исключением того, что можно дополнительно от коричневого провода кинуть на центральный провод катушки несколько витков неизолированного провода, после чего заизолировать все сверху.

Схема включения в цепь эмулятора инжектора так же проста.

Выбирается по числу форсунок. Управляется от переключателя режимов, поэтому включается в цепь бензоклапана. Настройка времени задержки выполняется опытным путем.

Эмулятор кислородного датчика замыкает цепь сигнального провода, исключая срабатывание контрольной аппаратуры. Включается при поступлении 12В на синий провод, идущий к газовому клапану.

Пробег без дозаправки до установки ГБО

Посмотрим размер топливного бака ВАЗА 2114 для бензина и наиболее распространенный размер устанавливаемого газового баллона.

Бак ВАЗА 2114, автономный пробег

Автономный пробег после перевода на газ

Автономный пробег 2114 с газовым оборудованием

ГБО увеличивает автономный пробег хэтчбека ВАЗ 2114 2003…2013 вдвое. Теперь топлива точно хватит на самые далёкие поездки.

Сертифицированный мультибрендовый центр по установке, обслуживанию и ремонту газового оборудования:

Эксплуатационные преимущества газа

В СОЧЕТАНИИ ДАННЫЕ ФАКТОРЫ ПРОДЛЕВАЮТ СРОК СЛУЖБЫ ДВИГАТЕЛЯ НА

Газ продлевает срок службы масла и свечей зажигания и сокращает затраты на техническое обслуживание автомобиля.

Газ сгорает немного медленнее, чем бензин, что снижает нагрузки на поршневую группу и коленчатый вал, вследствие чего двигатель работает мягче.

Газ легко смешивается с воздухом и равномерней наполняет цилиндры однородной смесью, поэтому двигатель работает ровнее и тише. Газовая смесь сгорает почти полностью, поэтому не образуется нагар в поршнях, клапанах и свечах зажигания.

Октановое число нефтяного газа составляет 103-105, что практически исключает детонацию деталей двителя. Это достоинство газа может быть особенно актуально для двигателей с высокой степенью сжатия, потребляющих высокооктановый (и, соответственно, дорогой) бензин.

Газ не содержит вредных примесей (свинец, сера), которые на химическом уровне разрушают детали камеры сгорания, каталитиеский нейтрализатор и лямбда зонд.

Газ поступает в двигатель в паровой фазе, поэтому он не смывает масляную пленку со стенок и не разбавляет масло в картере.

Экономия на топливе больше переплаты по кредиту

похожие публикации

Некоторые обладатели ВАЗ-2110 задаются вопросом, по причине чего на их авто бывает различная компрессия? Обычно компрессия нагнетается при перемещении поршня от одной из точки к верхней. При всем этом в цилиндре создается определенное давление. Не плохая компрессия а возможно только в этом случае, когда нашему клиенту остается прокладки, поршни, ко…

Мы ценим ваш отзыв. Скорее всего, мы рассмотрим его в течение нескольких часов. Если объявление нарушает наши правила, модераторы удалят его. В связи с большим количеством обращений, мы не всегда отвечаем на каждое из них лично.

На карбюраторные машины устанавливается газобаллонное оборудование первого поколения. На автомобили с инжекторами можно установить аппаратуру со второго по четвертое.

В случае замены проводки нужно ознакомиться с ее схемой. Схема 21099 инжекторной проводки не сложная, однако при неправильном подключении в критических случаях могут возникнуть большие проблемы. Если автовладелец плохо знает устройство машины, для замены проводки лучше обратиться к специалисту.

На бензине особо не ощущаешь пропуски зажигания. а у газа октановое число выше, оно чувствительнее и начинает как бы подтраивать… сначала поменяли свечи, та же фигня, ВВ провода, та же фигня. хлопает и все. потом глянули шкив коленвала- провернулся слегка зараза. поставили на место- та же фигня. поменяли модуль и забыли что такое хлопок… даже при сильной нагрузке перестало хлопать.

Как установить газовое оборудование на ВАЗ 2107, если вы решили это делать самостоятельно, можно посмотреть в интернете. Там множество пошаговых инструкций. Кроме рассказа о непосредственно установке авторы статей поделятся и секретами выбора наиболее качественной аппаратуры.

По принципу работы топливной системы все модели ВАЗ можно разделить на две группы: оснащенные карбюратором и оснащенные инжекторами. При установке газобаллонного оборудования вмешательство происходит именно в систему топлива и для того, чтобы определиться, какую именно аппаратуру выбрать, этого отличия более чем достаточно.

Часто после приобретения газобаллонного оборудования автовладельцы обращаются на СТО, чтобы была произведена установка данного оборудования на авто. Так лучше поступить, если приобретено оборудование 4 поколения.

Неисправности ДМРВ ВАЗ 21099, связанные с засорением прибора, — причина многих проблем. Датчик легко забивается, вследствие чего обороты мотора снижаются. ДМРВ ВАЗ 21099 можно прочистить самостоятельно, но лучше заменить его в специальном центре. Ремонт машина переживает хорошо, к тому же его придется проводить достаточно часто, так как инжектор весьма капризен.

Чаще всего данный вентиль размещают ниже заднего бампера, закрепив его на специальной крепежной пластине.

Создание аппаратуры, позволяющей использовать газ в качестве топлива на машинах, разработанных под бензин, на Западе начались давно. Тогда за границей тоже преобладали карбюраторные автомобили и только появлялись первые машины, оснащенные инжекторами.

Установкой ГБО могут заниматься лишь специализированные предприятия, имеющие лицензию на проведение работ подобного характера.

Все работы по монтажу и настройке ГБО на Вашем автомобиле, оформление документов мы возьмем на себя, предоставим гарантию на установленное оборудование.

Самый долгий и очень не удобный процесс это проводка магистрали из багажника под капот. Заняла эта операция примерно 4-5 часов вместе с перекуром (около 23.00). Поводил их в доль трубок тормоза и бензина, под пластиковым чехлом (в сервисах тупо крепят к ним на пластиковые стяжки, через год 2 они просто напросто отваливаются) На следующий день стали все подключать.

Электромагнитный бензиновый клапан в карбюраторных автомобилях отсекает подачу бензина при работе двигателя на газу. В инжекторных автомобилях его функции выполняет эмулятор форсунок. Мультиклапан монтируется на горловину баллона. Включает в себя заправочный и расходный клапана, указатель уровня газа и заборную трубку. Специальный скоростной клапан перекрывает утечку газа при аварийном повреждении газовой магистрали.

Понимаю. Я тогда за 500 баков ставил. Год отдавал деньги. Но УДОБСТВО И экономия. Это лучше чем дешевле сейчас.

Управление режимами работы (на газе или на бензине) осуществляется с помощью переключателя видов топлива (10), установленного на панели приборов. При выборе позиции «» переключатель открывает электромагнитный газовый клапан (5) и отключает электромагнитный бензиновый клапан (9). И, наоборот, при переходе с газа на бензин, переключатель закрывает газовый клапан и открывает бензиновый.

Оборудование стоит 30 000р. Проехав 300000км.-на эту разницу Вы купите новую машину ПУСТЬ даже ВАЗ но Н О В Ы Й, а свою подарите хорошему человеку . А если у Вашего автомобиля объем 3 л. и более то с

Виды топлива для ГБО

На сегодняшний день существую два вида альтернативной топливной смеси для Газобаллонного оборудования, установленного на вашем авто. Это либо Пропан-Бутан, либо Метан.

Стоит отметить, что некоторые автомобили с завода укомплектованы ГБО, в том числе и на АвтоВАЗе стали ставить установки ГБО на Весту.

Пропан-Бутан

Свойства смеси из пропана-бутана:

— широко развитая сеть заправочных станций

— низкая стоимость по сравнению с бензином (примерно в 2 раза дешевле)

— рекомендуется использовать на прогретом двигателе

— имеет разброс по качеству

— падает мощность двигателя

Метан

Свойства природного газа

— слабо развитая сеть заправочных станций, производственных возможностей

— не имеет разброса по качеству (природный газ – он и есть природный)

— низкая стоимость по сравнения с бензином

— мощность двигателя сохраняется

— низко развитая сеть АЗС

ПРОПАН-БУТАН или МЕТАН?

Существует два вида альтернативного газового топлива: это либо МЕТАН, либо ПРОПАН-БУТАН.

Соответственно возникает вопрос, что лучше? Пропан бутан или метан? Ответ, как всегда, неоднозначный: каждый выбирает для себя свое. Выше мы описали все + и – каждого вида альтернативного топлива. + к этому добавляется еще тот факт , что на метане установить баллон с большим объемом не получится, да и вес баллона ощутимый – хоть это и компенсируется немного газом, но тем не менее.

Если подвести итог этой подглавы одним предложением, то получается так:

Пропан-бутан доступнее, но менее выгодно чем метан.

Вывод

Подытоживая сказанное, можно отметить, что автомобиль ВАЗ 2110, вне зависимости от типа двигателя, может быть переоборудован на использование газового топлива, причем эти работы несложно сделать самостоятельно.

На легковых машинах газ стал появляться относительно недавно – всего-то четверть века назад. Простые системы впрыска не требовали сложной газовой аппаратуры, поэтому первое поколение практически не получило никакой электроники. Расход и динамические характеристики после перехода на газ оставляли желать лучшего. Появление ГБО 2 поколения положило начало массовому переходу на газ.

Как скоро окупится установка Газобаллонного оборудования?

В сети интернет полно всяких калькуляторов для расчета срока окупаемости ГБО. Стоит только ввести данные пробега, стоимости на топливо и т.д.

Приведем пример окупаемости для ВАЗ 2114 по ценам на 2016 год

Как установить гбо 4 поколения своими руками на ВАЗ 2110

Из главных минусов ГБО для авто и его владельца можно выделить следующие:

• потеря динамики;
• приличная стоимость установки оборудования;
• усложнение системы подачи топлива (как следствие — больше поломок);
• утяжеление автомобиля.

Несколько лет я эксплуатировал автомобиль ВАЗ(1,6 л., 8 клапанов, фазированный впрыск) с ГБО 2-го поколения с редукторами Ловато, Атикер, БРС и эмулятором форсунок. Перед этим следует проверить его дату следующей проверки (она не должна быть прошедшей). В случае если баллон б/у, понадобится проверить его на наличие газа, слегка приоткрыв расходный вентиль. Если газ имеется, нужно убедиться, что заправочный вентиль не травит (его клапан должен надёжно удерживать газ от выхода в атмосферу).

Безопасность

Вопрос безопасности – самый главный вопрос в этом деле. Многие видели видео, фотографии в интернете, как автомобиль с установленным ГБО взрывается. Что же делать? Каков риск взрывоопасности газа на авто?

Самое главное – это сервисное обслуживание ГБО. А именно – тестирование самого баллона, которое проходит по регламенту примерно раз в 2 года. После проверки баллона, его либо заменяют на новый, либо продлевают эксплуатацию .

Риск установки ГБО заключается не только в утечки газа, но и взрывоопасности самого баллона – если он бахнет, будет совсем не весело и последствия могут быть очень серьезными.

В этом деле метан выглядит безопаснее в том плане, что метан легче воздуха и при любой утечки, газ сразу испаряется, но баллон подвергается большому давлению и ему нужно уделить должное внимание. Что касается пропан-бутана, то он тяжелее воздуха и в случае утечки, он будет скапливаться на дне авто и поджидать своего часа.

Да и современное оборудование взорвать намного сложнее – чем кажется изначально, так что не стоит беспокоиться о безопасности, главное устанавливать в сертифицированных центрах и регулярно обслуживать ГБО.

Баллон на заводе изготовителе проходит тщательный контроль на герметичность и способность выдерживать давление, на АГЗС баллон заполняется всего лишь на 85% за счет мульти клапана.

Особенности ГБО 2 – карбюратор и инжектор

Газовое оборудование 2 поколения на карбюратор считается идеальным, поскольку именно на таких двигателях установлены «мокрые» впускные коллекторы. Они имеют небольшой объем, что снижает вероятность воспламенения до попадания в цилиндры. Газ под давлением поступает из баллона через мультиклапан к запорному клапану, в котором очищается с помощью фильтра. Попадает в обогреваемый редуктор, где испаряется и в газообразном состоянии через регистр мощности, регулирующий подачу, поступает в карбюратор.

Подача бензина перекрывается электромагнитным клапаном в топливной магистрали. Для предотвращения выхода из строя бензонасоса клапан необходимо монтировать за ним, так как насос смазывается бензином. Переход на другое топливо осуществляется электрическим переключателем, который обесточен при выключенном зажигании. Холодный пуск допустим только на бензине.

Перед переходом на газ необходимо дать мотору выработать бензин из поплавковой камеры. Для этого переключатель переводится в режим «Переход». Когда тяга начинает падать, устанавливается режим «Газ». Перед длительной стоянкой переключатель нужно установить в положение «Бензин». Это облегчит следующий запуск.

ГБО 2 на инжектор прекрасно вписывается, хотя здесь подача осуществляется через форсунки. Газовых на этом поколении нет, поэтому газ подается перед дроссельной заслонкой. Впускной коллектор здесь большого объема за счет ресивера для воздуха, поэтому существует риск воспламенения. Для защиты расходомера и корпуса воздушного фильтра от обратных хлопков используется специальный антихлопковый клапан.

История

Автомобили на альтернативном топливе появились намного раньше, чем мы думаем. Более того – первый авто работал исключительно на газе, а не на бензине, т.к. о переработке нефти люди в то время могли только догадываться.

1823г. В истории автомобилестроения зафиксирован как первая дата применения газа как топливо для автомобиля. Тогда англичанин построил двигатель внутреннего сгорания на газе для светильников.

Первый автомобиль на газу в советское время появился в 1935 году. Тогда такие автомобили как ЗИС-5 и ГАЗ-АА устроили автопробег по маршруту Москва-Ленинград и обратно. Примечательно то, что ДВС работал тогда на газу, полученном из древесных чурок, угля, торфа. А установки для добычи газа для этих авто – находились непосредственно на авто. Спустя пару лет, с конвейера отечественных автопроизводителей стали выпускаться ЗИСы и ГАЗы с установленными баллонами для газа. До конца того века ГБО не подвергалось модернизации, т.к. двигатели не эволюционировали, но все изменилось с приходом инжекторных двигателей, и постоянной их модернизаций.

Перевод хэтчбека 2114 с бензина на газ Расход газа ВАЗА 2114 после установки ГБО

По данным расхода бензина 2 комплектаций 2114 расчитаем расход газа. Посчитаем на сколько заправка газом дешевле. Сколько километров проедет 2114 без дозаправки.

Расходы 2114 на бензине

Расходы на бензине

Расходы 2114 на газе, разница

Расход пропана, экономия

Расходуется компримированный (сжатый) природный газ в городском режиме со скоростью бензина, а на трассе на 20% медленнее. КПГ дешевле СНГ на полтора-два рубля за литр.

Примеры экономии в Москве

Для примера посчитаем два расстояния:

1. От Красной площади до МКАД и обратно в Москве 50 км. Сколько экономит газ за месяц таких поездок.
2. Из Москвы в Сочи — 1600 км. Насколько дешевле будет заправляться газом.

Экономия после установки ГБО

Если больше часа в день проводите за рулём ВАЗА 2114, то газобаллонное оборудование окупится меньше чем за год. Посчитайте экономию за месяц и год на своём пробеге в калькуляторе экономии.

Поделитесь с друзьями тем, сколько они могут экономить:

Пробег без дозаправки до установки ГБО

Посмотрим размер топливного бака ВАЗА 2114 для бензина и наиболее распространенный размер устанавливаемого газового баллона.

Бак ВАЗА 2114, автономный пробег

Автономный пробег после перевода на газ

Автономный пробег 2114 с газовым оборудованием

ГБО увеличивает автономный пробег хэтчбека ВАЗ 2114 2003…2013 вдвое. Теперь топлива точно хватит на самые далёкие поездки.

Звоните задать вопросы, посоветоваться со специалистом или записаться на установку в Москве (круглосуточно) или напишите на info@agts.ru

Сертифицированный мультибрендовый центр по установке, обслуживанию и ремонту газового оборудования:

Эксплуатационные преимущества газа

В СОЧЕТАНИИ ДАННЫЕ ФАКТОРЫ ПРОДЛЕВАЮТ СРОК СЛУЖБЫ ДВИГАТЕЛЯ НА

Газ продлевает срок службы масла и свечей зажигания
и сокращает затраты на техническое обслуживание автомобиля.

Газ сгорает немного медленнее, чем бензин, что снижает нагрузки на поршневую группу и коленчатый вал, вследствие чего двигатель работает мягче.

Газ легко смешивается с воздухом и равномерней наполняет цилиндры однородной смесью, поэтому двигатель работает ровнее и тише. Газовая смесь сгорает почти полностью, поэтому не образуется нагар в поршнях, клапанах и свечах зажигания.

Октановое число нефтяного газа составляет 103-105, что практически исключает детонацию деталей двителя. Это достоинство газа может быть особенно актуально для двигателей с высокой степенью сжатия, потребляющих высокооктановый (и, соответственно, дорогой) бензин.

Газ не содержит вредных примесей (свинец, сера), которые на химическом уровне разрушают детали камеры сгорания, каталитиеский нейтрализатор и лямбда зонд.

Газ поступает в двигатель в паровой фазе, поэтому он не смывает масляную пленку со стенок и не разбавляет масло в картере.

Экономия на топливе больше
переплаты по кредиту

Первый
взнос 0 руб.

Срок кредита
от 1 месяца

Стоимость кредита
1,6% в месяц

Решение по кредиту
за 15 минут

Переходите на газ и начинайте экономить

Вернете переплаченные деньги за использование двухлетнего кредита на втором месяце эксплуатации системы.

В среднем за год экономия при езде на газе составляет 50 000 рублей.

Экономьте до 200 000 рублей в год

1 км пробега на газу в 2 раза дешевле 1 км пробега на бензине

Рассчитайте экономию езды на газу по сравнению с использованием бензина

1. Выберите ваш авто

• Легковой коммерческий транспорт
• Легковой малотоннажный транспорт
• Легковой авто класса А
• Легковой авто класса B
• Легковой авто класса С
• Легковой авто класса D
• Легковой авто класса E
• Легковой авто класса F
• Минивэн, микроавтобус
• Компактный внедорожник
• Среднеразмерный внедорожник
• Полноразмерный внедорожник
• Пикап

Например: Peugeot Partner, Citroen Berlingo, Renault Kangoo, VW Caddy

2. Укажите пробег вашего авто в год

Имея большой опыт эксплуатации гбо (уже 4-ая машина на газу!), могу уверенно сказать, что специалисты АГТС — лучшие профессионалы по переводу автомобилей на газ в Санкт-Петербурге. процентов 100 не меньше. Ощущения супер, кто сомневается, очень советую.

Я сюда уже второй раз обращаюсь. Hyundai Accent – моя вторая машина и, соответственно, второе ГБО. Как и в первый раз, ставил итальянское оборудование Lovato. Оно, как мне кажется, самое лучшее. По крайней мере, очень легко настраивать, что не скажешь о других системах. И стабильность в работе: настройки как выставил, так они и стоят. В общей сложности на ГБО езжу уже года 4, и никаких проблем. Самое главное – это регулярно посещать ТО и сразу исправлять погрешности, если что-то не так.

Для меня ГБО уже не новость – езжу на газе уже почти 10 лет, на каждое новое авто устанавливаю. Думаю, описывать все прелести оборудования не стоит, и так уже много чего и без меня понарассказали. Расскажу лучше, как прошла установка ГБО в АГТС. Записался я к ребятам за неделю, приехал в назначенное время, а меня уже жду. Бокс большой и хорошо оборудованный. На каждую машину выделяется два человека, все делают быстро и слаженно. Стоял там, наблюдал за ними. Сразу видно, что коллектив сработавшийся. Один проводку устанавливает, другой баллон подсоединяет. Видно, что здесь свою работу знают: у каждой машины – а в тот день, когда я приехал, там был аншлаг. Все делом заняты, лишних разговоров нет, только по делу. Такими темпами устанавливали ГБО мне часа два, наверное, потом один работник объяснил, что как работает, что к чему подключено и т.д. То есть, помимо того, что они быстро установили, так еще и инструкцию дали, как пользоваться и что делать, если вдруг что пойдет не так. Это, мне кажется, просто отлично для тех, кто первый раз сталкивается с ГБО. Да и мне, опытному водителю на газе, приятно было послушать ) В общем, рекомендую!

Мы перевели автопарк нашей компании на газ, все автомобили исправно работают каждый день. С помощью экономии на топливе мы подняли зарплаты водителям.

Наконец-то поставил себе на BMW X5 газ. Пока никаких проблем нет, одни только плюсы. Во-первых, очень приятно на заправки ездить . В салоне не воняет, хотя многие говорят, что запах будет. Пока полет нормальный, посмотрим, как дальше будет.

P.S. Баллон поставил на место запаски, поэтому немного уменьшилось пространство багажника, но это не страшно. Зато ВЗУ в лючке, как и положено, что очень радует.

Я на свой ВАЗ универсал 2104 поставил ГБО уже давно, откатал около ста тысяч км и могу с уверенностью сказать: положительных моментов куда больше, чем отрицательных. Спокойно ездил даже в -30, нигде ничего не прихватывало. Единственное, заметил небольшую потерю в мощности двигателя, но это не играет большой роли для меня. Баллон небольшой, влез на место запаски. Конечно, колесо теперь в багажнике приходится возить, но это не так уж и страшно, если хочешь ездить и радоваться приемлемым ценам на топливо.

Когда я увидел автомобиль после переоборудования я был удивлен — качество установки соответствует заводским стандартам автопроизводителей!

Федот Николаевич Чеботарев

У меня пробег на KIA Ceed за год более 50000 км, поэтому когда встал вопрос о переходе на газ, сразу подумал, что быстро окупится. Обратился в АГТС и теперь радуюсь, все очень удобно, экономия уже сейчас чувствуется (хотя само оборудование еще не окупилось, но думаю, что с моими пробегами -это время уже не загорами).

Пару месяцев назад поставил газ на Тойоту Короллу. Устанавливали мне ГБО целый день, с утра отвез, вечером забрал. К установщикам претензий никаких: сделали все как надо. В салоне не воняет, резвость машина не потеряла. Хотя я ожидал потерю мощности, но если она и есть, то незаметна. Из минусов – запаска в багажнике. Никак не крепится и гремит на кочках, не говоря уже о том, что это просто неудобно. На следующее авто будут ставить баллон под днище.

Поставил газ на свой Форд Эксплорер. Коротко про установку. Ребята поставили все быстро и грамотно, никаких нареканий. Вчера отвез, сегодня забрал с новеньким Г.Б.О. Поставили Lovato для шести цилиндров, баллон тор и ВЗУ врезали в лючок. В общем, постарались на славу. Оценил преимущества газа уже сразу после того, как выехал из бокса. Начну с того, что разницы я вообще не заметил – переключаешься с бензина на газ и с газа на бензин плавно, даже минимального перехода нет. В салоне не пахнет, хотя, начитавшись всяких форумов, больше всего боялся именно этого – запаха газа. А теперь про экономию. Считаю, что расход топлива на машине у меня большой, и это не всегда оправдано. Если раньше ездил на бензине и тратил 15 на трассе и 21,5 по городу, то теперь у меня уходит 16 на трассе и 23 по городу. Однако если раньше у меня на неделю уходило около 2700 р. на топливо, то теперь трачу чуть больше полутора тысяч.

Последние переведённые на газ автомобили

С 1996 года установили газовое оборудование на 40 000 автомобилей в сервисных центрах в Москве и Санкт-Петербурге. См. фото техзоны сервиса

Установка ГБО 4 поколения — инструкция

За последнее десятилетие использование в автомобиле газового оборудования в качестве основного источника топлива, стало весьма популярным решением. Оно способно хранить газовое топливо и подавать его в систему двигателя во время движения. Сегодня мы расскажем как установить ГБО 4 поколения своими руками.

Общая информация о ГБО

Баллоны в ГБО заряжаются либо метаном (природным газом), либо пропанобутановой смесью, которая добывается вместе с нефтью. По своей конструкции и принципу работы, газобаллонное оборудование делится на три типа:

1. Однотопливное. Данный вид ГБО обеспечивает движение автомобиля только на газе.
2. Газодизельное. Этот вид ГБО обеспечивает работу двигателя транспортногосредства за счет одновременной подачи газового и жидкого топлива.
3. Двухтопливное. Этот вид ГБО имеет систему подачи двух видов топлива по отдельности.

Несмотря на то, что официально газобаллонное оборудование никак не классифицируется, среди производителей и установщиков сложилась четкая иерархия по поколениям. На текущий момент, в основном, ставится четвертое и пятое поколения. Но так как пятое слишком дорогое, мы разберем принцип работы четвертого:

Какое газобаллонное оборудование купить для установки в автомобиль?

Если вы установите хорошее и качественное газобаллонное оборудование, то сможете снизить расход топлива на 30-40 процентов. Это очень хороший показатель, который позволит вам сэкономить немалое количество денег. При этом, вы должны понимать, что на отечественном рынке представлено оборудование самых разнообразных производителей, причем география производства ГБО очень широкая, но несмотря на то, что некоторые виды оборудования стоят очень дорого, это далеко не всегда гарантирует высокое качество.

Покупая газобаллонное оборудование, вы должны обратить внимание на ряд факторов, которые свидетельствуют, хотя и косвенно, о качестве ГБО:

Есть и еще некоторые вещи, на которые вы должны обращать внимание при покупке газобаллонного оборудования. Также, технические характеристики редуктора должны соответствовать мощности мотора. Если ваш автомобиль имеет мощность более 300 лошадиных сил, то придется ставить сразу два редуктора. Рейка ГБО для вашей машины должна подбираться на основе особенностей конструкции мотора, а также количества цилиндров. Контроллер должен иметь функции самостоятельной диагностики и синхронизации, это особенно важно для автомобилей, которые произведены в двадцать первом веке.

Видео. Обзор ГБО 4-го поколения

Многие производители транспортных средств готовы укомплектовать автомобиль газобаллонным оборудованием еще на стадии производства, но часто люди не хотят ждать эксклюзивной комплектации, или просто не задумываются о том, что им потребуется ГБО. В этих случаях, если желание установить газобаллонное оборудование возникло после покупки машины, вполне реально провести все работы по монтажу ГБО самостоятельно.

Видео. Как установить ГБО 4 поколения

Первым делом вам следует найти в подкапотном пространстве место для редуктора. Подбирая место установки этого узл, вы должны помнить, что крепится он только на основную раму машины, должен быть легкодоступен, а подходящие к нему тосоловые шланги не должны иметь изгибов.
Далее вам следует смонтировать баллон для топлива. При этом, вы должны уточнить в документации, каково правильно расположение трубок подачи топлива и заправки баллона.

Теперь вам необходимо подать газ в коллектор. Вы должны произвести необходимые врезки и смонтировать газовые форсунки.
Финальным этапом идет подключение газобаллонного оборудования к электрической цепи машины. Делать это нужно строго по инструкции.

Гбо на ваз 2114 цена

Оборудование четвертого поколения от прочих отличить проще всего. При его классификации специалисты придерживаются единого мнения. В системах ГБО четвертого поколения газ поступает из редуктора к газовым форсункам, принцип работы которых аналогичен бензиновым форсункам. Форсунки позволяют переместить газ в район впускных клапанов в двигателе автомобиля.

За работу газовых форсунок в автомобиле отвечает блок управления. Данный блок, используя собственное программное обеспечение, на основе сигналов бензиновых форсунок переводит параметры дозирования на применение газового топлива.

Настройка и определение неисправной работы газового оборудования четвертого поколения возможно только при использовании компьютера и специального программного обеспечения. Таким образом, не представляется возможным отрегулировать систему одного производителя программой, разработанной для системы другого производителя.

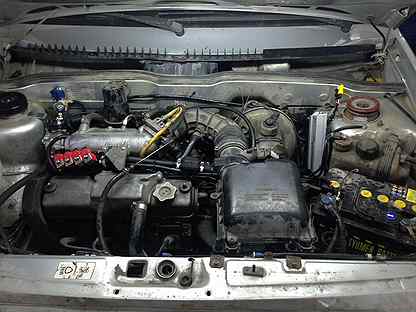

На картинке выше показана практически идеальная установка ГБО 4 поколения: видно, что работа газовых форсунок практически полностью соответствует работе бензиновых форсунок, а значит водитель не почувствует разницы при управлении автомобилем на газу.

Для некоторых автомобилей, где впрыск бензина осуществляется непосредственно в цилиндр, установка газобаллонного оборудования четвертого поколения невозможна, там применяются системы 5го поколения.

Схема ГБО четвертого поколения

ГБО какого производителя ставить себе на автомобиль?

Итальянское газовое оборудование (BRC, LOVATO) традиционно считается одним из самых качественных и надежных. Однако следует понимать, что оборудование это еще не все — важно и качество работы(даже самое классное оборудование, «криворукие» установщики могут изгадить и нанести только вред автомобилю), поэтому тут будет немного странный, но очень жизненный ответ: основывайтесь на отзывах тех, кто уже установил ГБО, в какой фирме, как там отнеслись к клиенту, как выполняются гарантийное и сервисное обслуживание именно в вашем городе!

Сколько должно стоить ГБО 4го поколения?

Производители ГБО четвертого поколения разделяются на разные ценовые сегменты — по цене разумно выбрать середину: нужно помнить, что газовое оборудование устанавливают для экономии. Некоторые производители позиционируют себя, как премиум сегмент (например BRC), однако по гарантии, эксплуатации и времени службы оборудование мало чем отличается от более дешевого LOVATO (которое точно так же производится в Италии).

В то же время при выборе оборудования четвертого поколения нужно учитывать, что современная автомобильная электроника управления инжектором нуждается в точных настройках, поэтому использование совсем уж дешевых вариантов не рекомендуется. Экономить по полной можно на карбюратоных автомобилях (2е поколение ГБО).

Цены на газобаллонное оборудование 4го поколения с установкой начинаются от 24 500 рублей .

Гарантия на ГБО 4 поколения.

Процесс установки ГБО 4 поколения

Отличное видео, которое демонстрирует установку ГБО 4го поколения на примере оборудования LOVATO:

Эксплуатация систем газобаллонного четвертого поколения.

Сейчас на оборудование среднего ценового сегмента LOVATO выдается гарантия до 3х лет часто с неограниченным пробегом(это даже больше чем на оборудование премиум класса типа BRC — там всего 2 года). Если установка ГБО 4 поколения проведена корректно, то оборудоване может прослужить весь срок эксплуатации вашего автомобиля: нужно только своевременно проходить ТО (замена прокладок, форсунок), хотя из практики некоторые водители пренебрегают сервисным обслуживанием и даже в этих случаях оборудование работает безотказно(аналогия с техническим обслуживанием самого автомобиля).

От теории к практике:

Узнать стоимость установки на ваш автомобиль вы можете позвонив в сервис.

Работа по монтажу и настройке ГБО на автомобиль ВАЗ 2114; ВАЗ 2115 занимает 1 рабочий день (8 часов).

В работе по монтажу и настройке газобаллонного оборудования занято три специалиста. Монтаж осуществляется по технологической карте завода производителя с соблюдением требований технического регламента Таможенного союза «О безопасности колесных транспортных средств».

Расчёт стоимости установки ГБО:

Варианты комплектации газобаллонного оборудования:

• Комплект ГБО 4-го поколения:

• Zavoli (Италия);
• ВRC (Италия);
• OMVL (Италия);
• Lovato (Италия);
• Диджитроник (Россия-Италия);
• Poletron (Польша);
• ЭКО-С (Литва-Италия).

ГБО расшифровывается как Газобаллонное оборудование. Т.е. Кода пишут, что автомобиль оснащен ГБО, значит что он способен ездить на газе (ПРОПАН-БУТАН либо метан).

Комплект ГБО

• электронный блок управления впрыском
• комплект проводов
• газовый редуктор с газовым клапаном
• датчик температуры редуктора
• кнопка переключения газ/бензин
• датчик температуры газа
• датчик давления
• фильтр тонкой очистки газа
• газовые форсунки
• комплект крепежа
• муфты, штуцера
• кронштейн для крепления.

Виды топлива для ГБО

На сегодняшний день существую два вида альтернативной топливной смеси для Газобаллонного оборудования, установленного на вашем авто. Это либо Пропан-Бутан, либо Метан.

Стоит отметить, что некоторые автомобили с завода укомплектованы ГБО, в том числе и на АвтоВАЗе стали ставить установки ГБО на Весту.

Пропан-Бутан

Свойства смеси из пропана-бутана:

— широко развитая сеть заправочных станций

— низкая стоимость по сравнению с бензином (примерно в 2 раза дешевле)

— рекомендуется использовать на прогретом двигателе

— имеет разброс по качеству

— падает мощность двигателя

Метан

Свойства природного газа

— слабо развитая сеть заправочных станций, производственных возможностей

— не имеет разброса по качеству (природный газ – он и есть природный)

— низкая стоимость по сравнения с бензином

— мощность двигателя сохраняется

— низко развитая сеть АЗС

ПРОПАН-БУТАН или МЕТАН?

Существует два вида альтернативного газового топлива: это либо МЕТАН, либо ПРОПАН-БУТАН.

Соответственно возникает вопрос, что лучше? Пропан бутан или метан? Ответ, как всегда, неоднозначный: каждый выбирает для себя свое. Выше мы описали все + и – каждого вида альтернативного топлива. + к этому добавляется еще тот факт , что на метане установить баллон с большим объемом не получится, да и вес баллона ощутимый – хоть это и компенсируется немного газом, но тем не менее.

Если подвести итог этой подглавы одним предложением, то получается так:

Пропан-бутан доступнее, но менее выгодно чем метан.

Как скоро окупится установка Газобаллонного оборудования?

В сети интернет полно всяких калькуляторов для расчета срока окупаемости ГБО. Стоит только ввести данные пробега, стоимости на топливо и т.д.

Приведем пример окупаемости для ВАЗ 2114 по ценам на 2016 год

Выводы о сроках окупаемости делайте сами, так же вы можете ввести свои данные в подобном калькуляторе «срок окупаемости гбо» в сети интернет.

Безопасность

Вопрос безопасности – самый главный вопрос в этом деле. Многие видели видео, фотографии в интернете, как автомобиль с установленным ГБО взрывается. Что же делать? Каков риск взрывоопасности газа на авто?

Самое главное – это сервисное обслуживание ГБО. А именно – тестирование самого баллона, которое проходит по регламенту примерно раз в 2 года. После проверки баллона, его либо заменяют на новый, либо продлевают эксплуатацию .

Риск установки ГБО заключается не только в утечки газа, но и взрывоопасности самого баллона – если он бахнет, будет совсем не весело и последствия могут быть очень серьезными.

В этом деле метан выглядит безопаснее в том плане, что метан легче воздуха и при любой утечки, газ сразу испаряется, но баллон подвергается большому давлению и ему нужно уделить должное внимание. Что касается пропан-бутана, то он тяжелее воздуха и в случае утечки, он будет скапливаться на дне авто и поджидать своего часа.

Да и современное оборудование взорвать намного сложнее – чем кажется изначально, так что не стоит беспокоиться о безопасности, главное устанавливать в сертифицированных центрах и регулярно обслуживать ГБО.

Баллон на заводе изготовителе проходит тщательный контроль на герметичность и способность выдерживать давление, на АГЗС баллон заполняется всего лишь на 85% за счет мульти клапана.

Уход за ГБО. Сервисное обслуживание.

Как упоминалось выше, уход за газобаллонным оборудованием осуществляется в спец. Центрах с имеющейся сертификацией.

Уход – это в первую очередь очистка все элементов ГБО, замена фильтров и подтяжка всех креплений ГБО. Регулировка редуктора, тест газового баллона.

История

Автомобили на альтернативном топливе появились намного раньше, чем мы думаем. Более того – первый авто работал исключительно на газе, а не на бензине, т.к. о переработке нефти люди в то время могли только догадываться.

1823г. В истории автомобилестроения зафиксирован как первая дата применения газа как топливо для автомобиля. Тогда англичанин построил двигатель внутреннего сгорания на газе для светильников.

Первый автомобиль на газу в советское время появился в 1935 году. Тогда такие автомобили как ЗИС-5 и ГАЗ-АА устроили автопробег по маршруту Москва-Ленинград и обратно. Примечательно то, что ДВС работал тогда на газу, полученном из древесных чурок, угля, торфа. А установки для добычи газа для этих авто – находились непосредственно на авто. Спустя пару лет, с конвейера отечественных автопроизводителей стали выпускаться ЗИСы и ГАЗы с установленными баллонами для газа. До конца того века ГБО не подвергалось модернизации, т.к. двигатели не эволюционировали, но все изменилось с приходом инжекторных двигателей, и постоянной их модернизаций.

Поколения ГБО

На данный момент существует 5 поколений ГБО

1 Поколение – ГБО для карбюраторных двигателей. Принцип работы – вакуумное управление подачи газа.

2 Поколения – ГБО для первых инжекторных автомобилей того времени с электронной подачей газа.

3 Поколение – ГБО, количество газа регулируется датчиком кислорода.

4 Поколение – копия инжектора.

5 Поколение – ГБО с непосредственным впрыском топливо на самые современные моторы.

Другие статьи на тему ГБО

Газовое оборудование и новые законы – как поставить ГБО по новым правилам. После первого января 2016 года теперь прежде чем устанавливать ГБО, нужно получить разрешение инспектора, поставить ГБО, показать инспектору, внести изменения в документы.

Преимущества и недостатки ГБО – где вы выиграете на установке ГБО

Какой расход ГАЗа на ГБО? – сколько газа потребляет автомобиль, выгодно ли это и т.д.

Читайте также:



• Тюнинг двигателя skoda fabia



• Volvo penta tad1641ge регулировка клапанов



• Опель 2 литра замена грм



• Volvo xc90 тюнинг двигателя



• Замена рдт на ваз 2112 16 клапанов
