На горящий огонь можно смотреть бесконечно. Особенно приятно делать это на фоне природы. Можно обустроить камин в загородном доме или на даче и смотреть на пламя в помещении. Но не всегда камин можно построить в помещении – многие конструкции домов имеют ограничения на использования открытого огня.
Готовый уличный камин, сделанный своими руками — фото
В этом случае можно легко построить очаг на улице и долгими летними вечерами обсуждать рядом с ним с друзьями мировые проблемы. Как же построить уличный камин своими руками? Это довольно просто. Уличный камин является не самым сложным строительным сооружением, в этой статье мы написали специально для вас пошаговую инструкцию с фотографиями и схемами.
Содержание
- Какие бывают типы уличных каминов
- Необходимые элементы уличного камина
- Процесс строительства уличного камина
- 1. Создаем проект
- 2. Выбираем материал
- 3. Начинаем строительство: фундамент
- 4. Кирпичная кладка: порядовая схема
- 5. Украшаем уличный камин
- Уличный камин своими руками: видео инструкция от заливки фундамента до облицовки
Какие бывают типы уличных каминов
Оформить уличный камин на своем загородном участке можно различными способами. Много зависит от того, будете ли вы просто наслаждаться видом открытого пламени или ваш камин будет еще использоваться в качестве барбекю, либо в качестве печки.
В том случае, если уличный камин на вашем участке будет являться просто якорным сооружением площадки для релаксации, для создания уюта в уголке вашего участка – то можно построить камин как домашний очаг классической формы.
Такое сооружение будет иметь все классические элементы домашнего камина. Вам предстоит сделать собственно топку и дымоход. Это основные элементы. Также вы можете обустроить камин дополнительными элементами, такими как подставка для дров или декоративные полочки. Единственным отличием от домашнего камина будет защита от от воздействия влаги из атмосферы. Для этого вокруг камина можно организовать навес.
садовый камин — фото
Материал для изготовления уличных каминов может быть самым разным: от легкого металлического очага до капитального каменного сооружения. Естественно, что любой используемый материал должен быть огнеупорным.
Как вариант, уличный камин может быть соединен с забором, окружающим ваш участок. Интересно создание камина в углу участка, в месте смыкания стен забора. Также камин на улице можно сделать и отдельно стоящим. Но в этом случае вам придется больше потрудиться над окружающим ландшафтным дизайном, чтобы уличный очаг не выглядел инородным предметом. Для этого можно использовать, например, живую изгородь, посадки деревьев. Можно также возвести декоративную стенку, которая впишет ваш уличный очаг в окружающее пространство.
Кроме того, необходимо помнить, что в продаже имеются и готовые уличные камины, которые просто устанавливаются на определенное место. В таких устройствах имеется стальной лист, обычно круглой формы. Также готовые уличные камины могут комплектоваться решетками для барбекю или гриля. Такие сооружения могут окружаться специальным противопожарным поясом, который представляет собой площадку, заполненную негорючим материалом.
Уличный камин может быть и передвижным. Вы сможете убирать его в холодное время года в кладовую, а в теплое время устанавливать в любом понравившимся вам месте.
камин из кирпича, встроенный в стену забора
Изготовить такие переносные и отдельно стоящие камины можно, если имеются навыки работы с металлом. Вам придется разрезать металлические листы, гнуть их и при помощи сварки формировать из них готовое сооружение.
передвижной камин из железа
Впрочем, переносной уличный камин вовсе и должен быть массивным сооружением. Его вполне можно изготовить из обрезков металла, сформировав из них очаг. Элементарный уличный камин может выглядеть как большая металлическая корзина. Ее вполне можно сделать из кусков арматуры и обрезков металлического листа, зафиксировав между собой сваркой или даже вязальной проволокой. При определенных творческих способностях такому переносному камину можно придать необычную форму, например сделать его в виде летающей тарелки.
Необходимые элементы уличного камина
Для того, чтобы вы и ваши гости не кашляли и чихали возле горящего уличного камина – вам необходимо продумать систему дымоотведения. Самый простой уличный камин в виде открытого очага лишен таких устройств и в ветреную погоду огонь и дым в таком очаге может доставить вам неприятности.
Также уличный камин можно оборудовать дополнительными утройствами для жарки гриля или шашлыка. Так сказать, соединить приятное с полезным. В этом случае вы сможете не только греться у огня, но и готовить на нем различные блюда, радуя ваших гостей.
камин с барбекю
А вот если замахиваться на большее, то уличный камин вполне можно объединить с летней кухней. Многие жители загородных домов строят себе летнюю кухню, чтобы заниматься в ней стряпней летними днями. Очаг в таком сооружении, имеющим вид открытой беседки вполне может использоваться и в эстетических, декоративных целях.
Процесс строительства уличного камина
Рекомендуем вам следовать этой пошаговой инструкции, четко выполняя все действия вы 100% будете удовлетворены получившимся результатом!
1. Создаем проект
Попробуем разобраться, как можно своими руками построить уличный камин, совмещенный с мангалом или грилем. Это будет довольно серьезное сооружение, строительство которого начинается с создания проекта и формирования фундамента.
чертеж уличного камина
При создании проекта вам придется определить место расположения будущего камина-мангала. Его лучше расположить в соответствии с имеющейся розой ветров, так, чтобы дым от огня выносился за пределы участка. Если таким образом расположить камин не удается – то в нем должен присутствовать серьезный дымоход, вытягивающий все продукты сгорания.
Предотвратить сквозняки в месте расположения уличного мангала-камина можно с помощью живой изгороди или декоративных стенок.
Собственно уличный камин-печь представляет собой бокс с тремя стенами. Это минимальное количество элементов для открытого камина. Он также может быть оснащен стационарной дымовой трубой и различным дополнительным оборудованием, например столиками для разделки мяса или полкой-нишей для сушки дров.
2. Выбираем материал
Приступаем к выбору материала для строительства уличного камина. Допустим, мы хотим построить сооружение из кирпича. В этом случае внутренняя поверхность, а желательно и весь камин был построен из клинкерного кирпича. Он довольно прост в строительстве.
клинкерный кирпич
А вот для декоративной облицовке можно выбрать любой негорючий материал. Возможно, вам захочется облицевать уличный камин плиткой под дикий камень, создав брутальный дизайн, а возможно, вы выберете более легкую, игривую облицовку.
Также заготавливаем для строительства строительные смеси для кладки и закрепления облицовки. Не забываем подготовить металлические части: решетку мангала, колосник. Для внутренней поверхности трубы дымохода стационарного уличного камина можно использовать асбестоцементную трубу.
3. Начинаем строительство: фундамент
Начинаем переносить чертеж в реальность. Наш уличный камин из кирпича будет иметь солидный вес и поэтому при его возведении нам не обойтись без фундаментного основания.
Под уличный камин можно сделать простой фундамент в виде плиты толщиной около 15 сантиметров. Для этого размечаем место, снимаем верхний плодородный слой и копаем котлован. На дно котлована укладываем и трамбуем подушку из песка и щебенки. Создаем опалубку и размещаем внутри нее металлические прутья армирующего каркаса. Заливаем бетонный раствор и ждем его полного застывания.
фундамент в виде плиты
Также в качестве основания можно уложить и готовую железобетонную плиту.
Часть основания, выступающую над землей можно облагородить, обложим ее декоративной плиткой или бутовым камнем.
4. Кирпичная кладка: порядовая схема
Для соединения выкладываемых кирпичей применяем раствор из песка и цемента в соотношении 2 к 1. При кладке стационарного уличного камина в смесь можно добавлять пластификатор и морозоустойчивую присадку. При кладке топки в фиксирующую смесь добавляется присадка для повышения жаропрочности. Такую присадку можно изготовить и самостоятельно, добавив полтора килограмма соли на ведро смеси.
кирпичная кладка
Особое значение имеет выбор материала для облицовки внутренней поверхности топки. Для этого можно использовать несколько типов материалов:
- Имеющих пористую структуру. К таковым относятся ракушечник или песчаник.
- Прочные природные камни, такие как базальт или доломит.
кладка кирпича своими руками
Чтобы самостоятельно проверить жаропрочность материала, положите на испытываемый образец старую автопокрышку и подожгите ее. Неустойчивый материал разрушится – такие материалы не должны иметь непосредственного контакта с огнем, иначе ваше творение разрушится после первой же топки!
5. Украшаем уличный камин
Красить уличный камин можно различными архитектурными деталями. Хорошим выбором будет создание арки. В этом случае предварительно изготавливается из деревянного щита шаблон, на который выкладываются кирпичи, составляющие свод арки. Последним вставляется верхний кирпич, играющий роль своеобразного замка. После высыхания раствора и скрепления кирпичей – деревянный шаблон удаляется.
арка из кирпича
Поверхность построенного уличного мангала можно облицевать декоративной плиткой.
облицовка декоративной плиткой
Уличный камин своими руками: видео инструкция от заливки фундамента до облицовки
В наше время уличный камин давно перестал быть предметом роскоши, а делается просто для комфортного пребывания в загородном доме. Чертежи уличных каминов можно найти на нашем сайте, посмотреть фото и видео, подобрать нужные отделочные материалы, это поможет соорудить конструкцию своими руками. Построить уличный камин своими руками даже проще, чем сделать камин в доме, вся работа происходит в том же режиме, да и схемы мало отличаются. Однако есть и определенные отличия, о которых мы и поговорим сегодня.
Виды уличного камина
Такие конструкции можно разделить на несколько видов. Чтобы построить уличный камин своими руками используют те же материалы, что и для постройки домашнего камина. Только на открытом воздухе проще вести работы и возможности по шире. Итак:
- Печь-барбекю. Эта печь позволяет приготовить многие блюда, она пользуется популярностью (см.Печь барбекю своими руками – способы и варианты). Существует два способа приготовления пищи на барбекю: поджаривание блюда сбоку и снизу. Поэтому есть и несколько способов изготовления таких конструкций. Самые оптимальные — это те, которые используют оба способа. Они позволяют регулировать степень жарки и скорость приготовления. Такая печь может быть выполнена в стационарном исполнении и переносном. Если вы большой любитель путешествий, тогда вам лучше сделать второй вариант.
- Камин уличный своими руками можно сделать и в виде кирпичного мангала. Это получится стационарная печь, в которой можно прекрасно приготовить шашлык. Также здесь можно тушить и жарить пищу.
- Можно сделать своими руками уличный камин с коптильней. Здесь применяются специальные вентиляционные отверстия, которые позволяют равномерно распределять тепло.
Уличные камины и мангалы на сегодняшний день широко применяются, их существует множество модификаций. Они позволят всегда приготовить здоровую и вкусную пищу на открытом воздухе.
Делаем уличный камин
Сегодня мы решили рассказать, как построить дровяной уличный камин-барбекю с мангалом. Цена изготовления не так высока, и, если вы выполните работу своими руками, это еще больше удешевит всю конструкцию.
Выбираем место
Это довольно мощная печь, которая потребует определенных условий для проведения монтажа. Надо позаботиться и о пожарной безопасности и удобстве. Итак:
- Не стоит монтировать печь вблизи деревянных строений или в кустарнике. Место должно быть открытым и хорошо проветриваемым.
Внимание! При выборе места учтите и соседей, дым при приготовлении пищи может напрямую попадать в дверь соседского дома. И тогда праздник может закончиться плачевно. Берегите нервы и соседей!
- Не устанавливайте дровяной уличный камин в низине. При дожде вы можете оказаться в луже. Отдайте предпочтение возвышенности.
Инструменты и материалы
Чтобы построить печь, следует приготовить материал и инструмент. Набор будет не так велик и, пожалуй, найдется у любого хозяина. Нам потребуется приобрести:
- Кирпич. Количество определите согласно вашему размеру. Только учтите, что топочную часть потребуется выкладывать огнеупорным материалом.
- Цемент.
- Глину.
- Шамотный порошок.
- Вместительную емкость.
- Кельму.
- Лопату.
- Уровень строительный.
- Строительный угольник.
Делаем фундамент
Уличные камины и печи, как и большинство стационарных конструкций из кирпича, начинают делаться с фундамента. Это основа строения. Он не должен просесть при непогоде и должен надежно держать вес всей конструкции. Итак:
- Для начала рисуем схему того, что мы хотим получить в конечном итоге. После того как выбрано место, мы натягиваем капроновую нить по точкам размещения фундамента. Роем яму глубиной не менее 70 см.
Внимание! Сразу следует учесть и ширину кладки. Яма должна быть шире от стены на 10 см. Не забывайте об этом.
- Как правило, при изготовлении такой конструкции применяют обычный ленточный фундамент. После приготовления траншеи следует засыпать яму щебнем. В работе можно применить все ненужные камни с участка.
- После этого нам надо пролить щебень раствором. Для этого мы берем емкость побольше и насыпаем в нее песок и цемент. Для марки цемента 300 применяем пропорцию 1:3. Начинаем добавлять в сухую смесь воду и перемешиваем. Для этого лучше применить дрель с насадкой. С помощью этого нехитрого приспособления можно быстро и качественно приготовить раствор для пролива фундамента. Доводим смесь до состояния жидкой сметаны. Не допускается наличие сгустков и камней.
- После приготовления раствора мы проливаем фундамент и трамбуем щебень. Даем конструкции время качественно застыть.
Внимание! Если вы решили сделать большую и очень тяжелую печь, тогда вам потребуется армировать фундамент. Для этого в него следует поместить на стадии заполнения арматуру. Ее требуется сварить точечно в виде решетки. Это обеспечит нужную жесткость фундаменту.
Кладка уличного камина
Устройство уличного камина принципиально не отличается во всех модификациях. Инструкция по установке может быть только одна, придерживаться в строительстве базовых правил и требований. Есть разные модификации этой конструкции, однако принцип остается неизменным:
- Делаем раствор. В емкость, как и описано раньше, насыпаем песок и цемент. Однако стоит сказать следующее, и это следует учесть. При соприкосновении с огнем большая температура, в этот раствор лучше всего добавить глину и шамотный порошок. Шамот следует досыпать хотя бы 10% от общего объема смеси. Он даст нужную жаропрочность. Если вы примените только смесь из песка и цемента, тогда она просто растрескается при паре прогревов. Лучше всего взять чугунные емкости для изготовления топочного отделения и обложить их кирпичом.
- В местах повышенной температуры лучше всего примените для кладки огнеупорный кирпич.
- Начинаем кладку. Сначала делаем сплошную плоскость кирпича. Она должна быть идеально ровной.
- Для начала закрываем фундамент рубероидом. Он обеспечит нужную гидроизоляцию строения.
- Первый ряд кладем целым кирпичом. Здесь нужно строго следить за уровнем кладки, который должен быть безупречно параллельным земле. Для этого применяйте уровень. Лучше всего использовать длинный, чтобы он достал от одной стенки до другой. Тогда вы получите нужную соосность конструкции.
Внимание! На протяжении всей кладки вам необходимо следить за правильностью выполнения углов. Применяйте уровень и угольник. Перед началом кладки следует выложить все элементы на сухую и посмотреть правильность укладки. Никогда не нужно класть кирпич сразу на раствор.
- Следующие ряды следует класть с перевязкой. То есть каждый последующий ряд должен перекрывать шов предыдущего. Можно начинать кладку второго ряда с половинки.
- При установке печки вам через пару рядов следует установить колосники. Для этого через них будет поступать воздух в топочное отделение и просыпаться пепел. Для этого кладем колосники на кирпич и обрисовываем их при помощи карандаша. После этого берем болгарку с кругом по камню и делаем обнижение в кладке. Оно должно быть на глубину колосников и шире на пару см. После этого стоит уложить колосники, посмотреть, чтобы они не упирались в кирпич.
- При установке дверец нужно для крепления приварить к их раме полоски металла. Это будут закладные, при помощи которых будет выполняться крепление к кладке.
- Рама дверец перед установкой обрабатывается асбестовым шнуром. Это обеспечит нужную плотность прилегания и не позволит проникать дыму. Закладные делаем так: привариваем по две шины на каждой из сторон и после этого во время кладки их кладем в шов между кирпичом. Тогда они будут надежно закреплены;
- Приблизительно с шестого ряда следует начинать формировать опорную базу. Это можно сделать путем укладки кирпича поперек. Тогда полкирпича будет выступать за кладку. Сюда можно будет положить полку для жарки. Для нее тоже подготовьте место согласно габаритам.
Делаем дымоход
Как и любая печь, уличный камин нуждается в дымоотведении. Поэтому следует правильно сделать монтаж дымохода, чтобы пребывание рядом было комфортным. Тем более дым будет выводиться гораздо выше от уровня земли, и поэтому возможность места установки существенно возрастает. Для таких конструкций лучше всего применить модульные дымоходы. Он обеспечит нужный отвод отработанных газов и прост в установке. Такие конструкции есть в свободной продаже. Они обладают нужной изоляцией, и крепление у них довольно простое, которое обеспечивается хомутами. Эту работу может выполнить человек и в первый раз. При его установке следует выполнять следующие принципы:
- Всегда установку дымохода нужно начинать от самого агрегата.
- При насадке элементов они должны крепиться достаточно плотно. Не допускаются щели.
- Глубина крепления элементов должна быть не менее половины сечения трубы.
- Для соединений должен быть свободный доступ, который обеспечит своевременную чистку элементов.
- Выполнение стыков не допускается в стенах и перегородках. Учтите это при установке в летних кухнях.
- Крепеж дымохода на наружных стенах выполняется с расстоянием не менее 2-х метров.
Отделка строения
Теперь мы знаем, как сделать такую конструкцию. Нам осталось сделать отделку поверхности и придать хороший вид. Для этого применяют штукатурку, плитку. Об отделке каминов вы сможете прочесть на страницах нашего сайта (см.Отделка каминов искусственным камнем:делаем правильно). Там приведена подробная инструкция. Если вы будете соблюдать необходимые требования, тогда конструкция будет служить вам долгие годы.
Как вам статья?
Задать вопрос
( 1 оценка, среднее 1 из 5 )
Как построить уличный камин своими руками, краткий ликбез
Содержание
- 1 Разновидности
- 2 Самостоятельное строительство
- 2.1 Установка фундамента
- 2.2 Основная кладка
- 2.3 Внешняя отделка камина
Тихими летними вечерами не хочется замыкаться в стенах дома. Лучшим отдыхом станет семейный ужин на свежем воздухе. Для этого на территории участка обустраиваются беседки открытого или закрытого типа. Чтобы дополнить колорит домашнего уюта, не хватает только камина.
Еще совсем недавно такая мысль могла бы показаться всего лишь выдумкой, но сегодня разработаны все необходимые средства, чтобы построить камин на улице своими руками. Кроме того, установленное устройство будет не только радовать присутствующих живым пламенем, но и станет многофункциональной действующей конструкцией, с помощью которой можно согреться или приготовить еду.
Оригинальная каменная постройка
Разновидности
Как и в случае домашнего очага, существует несколько видов каминов, устанавливающихся на улице. Перед тем как сделать выбор в пользу одного из них, следует познакомиться с их особенностями внешнего дизайна и принципом работы.
- Печь-камин. Прототипом данной модели является русская печка. Она популярна тем, что дает возможность готовить пищу запеканием. Уличные печи имеют свои отличительные свойства. Так как теплообмен происходит с более высокой скоростью, то его необходимо всячески уменьшить. Для этого повышают изоляционные свойства стенок печей с помощью дополнительного слоя и образования пустот, содержащих воздух.
- Встроенный мангал. Для нас мангал ассоциируется с шашлыком или способом его приготовления, хотя у многих ближневосточных народов он считается универсальным инструментом для готовки. Топливник такого камина выполнен в виде чаши с вертикальными стенками. После сгорания дров, оставшиеся угли служат для жарки, выпекания и даже для копчения продуктов. Камин с мангалом на даче всегда пользуется спросом при проведении семейных праздников.
- Азиатский тандыр. Особенности конструкции этого вида печи позволяют готовить пищу на горячей поверхности стенок топки. Такой способ пришел к нам из Средней Азии и до сих пор пользуется популярностью среди любителей пищи, приготовленной на природе. Тандыр может сочетаться с классической топкой камина. Такое устройство позволит готовить еду и любоваться пламенем одновременно.
Каминный комплекс загородного дома
- Печь-коптильня. Подобный тип устройства считается редкостью для частного дома. Оно основано на том, что топочная камера и отдел для продуктов отделены друг от друга. Дым, который получается в результате горения дров, не попадает сразу в дымоход, а проходит через камеру с продуктами. Возможна реализация моделей для холодного и горячего способов копчения.
- Классический камин. Свое название он заслужил, благодаря внешним очертаниям. Это уличный очаг, окруженный порталом из камня или кирпича. На самом деле камень может быть всего лишь декоративной отделкой, а топка имеет расширенные функции мангала, барбекю, гриля.
Самостоятельное строительство
Чтобы построить уличный камин своими руками, необходимо определить место его установки. Оно не может быть выбрано произвольно, так как работающее устройство должно быть не только функциональным, но и безопасным.
Самыми распространенными местами установки камина являются терраса, беседка, открытый участок в безветренном месте.
При установке на террасе дымоход пристраивают к стене дома. В беседке возводят его, пропуская сквозь крышу. Конструкция под открытым небом не нуждается в соблюдении требований высоты к дымоходу, но и исключать полностью его из модели нельзя.

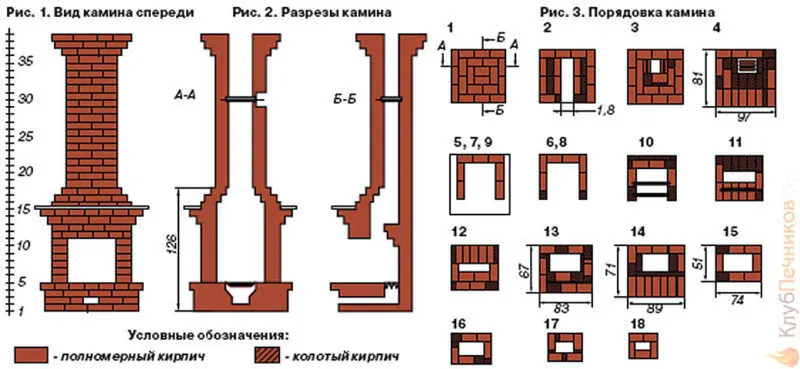

Поэтапная кладка камина выполняется в соответствии с одной из выбранных готовых схем. Как и любой тип каминов, уличный нельзя возводить, основываясь только на интуицию. Эта сложная теория, подтвержденная на практике, подразумевает четкое следование определенному алгоритму. На первом этапе следует приготовить весь материал, чтобы работы не останавливались на длительное время.
Схема строительства очага мангала
Нам понадобится кирпич огнеупорный, кирпич шамотный, глина, песок, щебень, цемент. К глине предъявляются особые требования, ведь прочность кладки напрямую зависит от ее жирности. Для оценки этого параметра необходимо напитать кусочек глины водой, размять его в руке и оставить сохнуть в виде лепешки. Эта лепешка, сделанная из глины, не должна трескаться, но если при падении она сохраняет целостность, обладая прочностью, тогда глина считается пригодной для печного дела.
Установка фундамента
Даже тот факт, что камин оборудуется на улице во дворе, не отвергает надежного основания в виде фундамента. Определяются его контуры, как площадь камина, увеличенная по каждой стороне на 10 см. Затем выкапывается котлован на глубину 70 см.
Чтобы не тратить дорогостоящий раствор, дно котлована засыпается щебнем, который следует хорошо утрамбовать, во избежание осадки конструкции. Песчано-цементный раствор готовится так, чтобы на одну часть цемента приходилось две части песка.
Фундамент должен быть приподнят над поверхностью земли, поэтому по периметру готовится опалубка и заливается раствором. На полное затвердевание фундамента может уйти около 3 недель времени. Все работы придется временно остановить.
Фундамент позволит конструкции устойчиво стоять
Основная кладка
Чтобы правильно построить печь или камин, необходимо каждый ряд выкладывать в точности по схеме. Но предварительно на поверхность фундамента настилается рубероид в два слоя, который обеспечит нужный уровень гидроизоляции. Далее следует укладка сплошного слоя из кирпича. Очень важно соблюдать горизонтальный уровень основания.
Каждый последующий ряд выполняется согласно рисунку с перевязкой кирпичей. Чтобы установить колосниковую решетку, придется кирпичи, на которые она опирается обработать болгаркой, выполнив в них углубление. Перед тем как устанавливать дверцу в нишу, ее каркас обматывают асбестовым шнуром. Это надежный способ уплотнения конструкции.
Использование красного кирпича для кладки
Завершающий этап – установка каминного дымохода. Необходимо отметить, что к уличному дымоходу предъявляются не такие жестки требования, как к комнатному, поэтому можно воспользоваться готовыми каркасами, которые монтируются на возведенном корпусе камина. Основная задача дымохода заключается в отводе дыма с уровня, в котором пребывают люди. Возвышаться над конструкцией дымоход может всего лишь на несколько сантиметров.
Внешняя отделка камина
Даже уличный камин нуждается во внешней отделке. Если вы аккуратно выполнили кирпичную кладку, то ровные ряды создают своеобразную привлекательную картину, останется только заделать швы. Но отсутствие опыта печных дел, как правило, приводит к мелким погрешностям, исправлять которые гораздо труднее, чем скрыть. Для этого можно использовать отделочные материалы.
Если кладка сделана хорошо, то отделка не потребуется
Необходимо учитывать, что устройство, стоящее на улице круглый год, будет все время подвергаться воздействию осадков, солнца, ветра. Поэтому материалы подбирайте такие, которые обладают устойчивостью к этим факторам. Все краски должны содержать надпись, которая свидетельствует об их применении для наружных работ.
В качестве декора отлично подойдет искусственный камень, он устойчив к влаге и хорошо обрабатывается. Для наклеивания используют специальные эластичные термостойкие герметики. Другие варианты клеевых составов использовать нельзя, так как температурное расширение материалов приведет к нарушению целостности отделки.
Кирпичные камины устроены так, что основным аккумулятором тепла является его корпус. Поэтому нельзя применять такие материалы, как пластик или дерево, а вот вариант штукатурки рассматривается довольно часто.
Советы по эксплуатации каминов ничем не отличаются от правил использования печей в помещении. Единственный фактор, который там не был учтен – это осадки. Печи или камин после дождя должны высохнуть. Их использование в сыром виде обычно провоцирует образование трещин в каминной кладке. Чтобы уберечь конструкцию от негативного воздействия, рекомендуется закрывать ее специальным чехлом.
Краткое содержание
- 1 Разновидности уличных каминов для дачи
- 2 Основные конструктивные элементы и требования к ним
- 3 Какие материалы используются?
- 4 Возведение кирпичного камина
- 5 Сооружение фундамента
- 6 Производим кладку стенок
- 7 Монтаж дымохода
- 8 Видео: Печь-барбекю своими руками
Уличный камин – отличное дополнение к дачному участку, которое можно легко построить своими руками. Схема устройства данного прибора почти не отличается от традиционной печи для отопления дома.
Разновидности уличных каминов для дачи
Уличные камины, в зависимости от конструктивных особенностей, разделяют на такие типы:
- печи-барбекю – предназначены для поджаривания пищи под открытым пламенем. Могут быть как стационарными, так и переносными;
- стационарная каменная печь с мангалом;
- коптильня – предназначена для копчения различных продуктов. Данный эффект достигается за счет наличия вентиляционных отверстий в корпусе прибора.
Основные конструктивные элементы и требования к ним
Чтоб построить уличный камин своими руками, нужно правильно обустроить все его конструктивные элементы.
Печка должна состоять из следующих частей:
- фундамент;
- топливник;
- корпус печи;
- дымоход.
Фундамент – обязательный элемент каждой кирпичной печи. Его размер и конфигурация зависит от общего веса прибора. Чаще всего используют ленточные фундаменты из бетона с глубиной заложения от 30 до 70 см. Чтоб сделать основание еще надежнее, применяют армирование при помощи металлической проволоки диаметром 6-8 мм с шагом 150-250 мм.
Площадь топочной камеры в печи должна составлять 70% от общей площади каминного портала. Данный размер будет оптимальным и обеспечит максимальную продуктивность прибора. Высота топки рассчитывается как 2/3 или ¾ от ее ширины. Глубина камеры должна быть не больше 1/3-2/3 от ее высоты.
Стенки топки должны быть выполнены под определенным уклоном:
- задняя плоскость – 20°;
- боковые стенки – 45°.
При этом задняя стенка должна иметь нужный уклон уже с 1/3 части по высоте топки. Это нужно, чтоб создать максимальную температуру в печке, за счет чего ее продуктивность увеличивается в несколько раз.
Печной комплекс для улицы

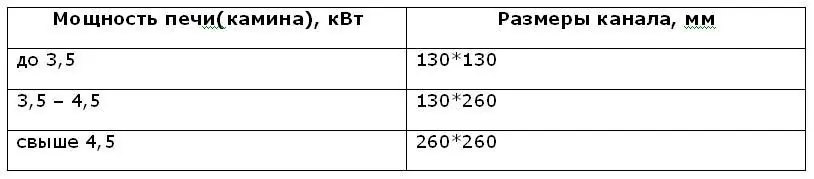

Площадь сечения дымоотводного канала должна составлять 1/8-1/15 часть от общей площади топочной камеры. Но учтите, что минимально допустимый размер дымохода – 140 мм х 270 мм. Его длина должна быть больше, чем высота топки, что обеспечит хорошую тягу.
Дымоход выполняется в виде пирамиды с наклоном стенок под углом 30°. Его внутренняя поверхность должна быть гладкой, чтоб обеспечить беспрепятственный отвод продуктов горения. Не допускается обустраивать какие-либо выступы в дымоходе.
Характерной особенностью конструкций, которые находятся на улице, является то, что нет необходимости предусматривать элементы, регулирующие подачу воздуха в топочную камеру.
Какие материалы используются?
Уличные камины, которые оснащены барбекю или мангалом, могут выполняться из следующих материалов:
- кирпич;
- камень;
- металл;
- бетонные блоки.
Также встречается схема возведения печей из глины, шлакоблока и некоторых других материалов, но в любом случае следует обеспечить определенный уровень устойчивости к высоким температурам (например, с помощью отделки жаростойкими элементами).
В отличие от отопительных приборов, которые находятся внутри дома, к уличным установкам требования повышены. Они должны возводиться из качественных материалов, которые могут противостоять негативному воздействию окружающей среды.
Возведение кирпичного камина

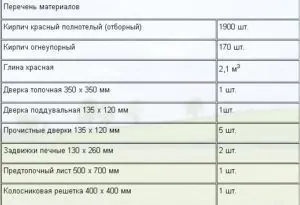

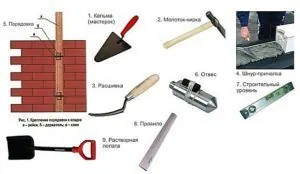

Чтоб соорудить уличный камин с барбекю или мангалом своими руками нужны такие материалы и приспособления:
- бетономешалка;
- лопата;
- ведро для раствора;
- строительный уровень;
- цемент;
- кельма;
- рубероид;
- песок;
- щебень;
- жаростойкий и обычный кирпич;
- металлические решетки;
- любой отделочный материал для облицовки корпуса печи.
Кладка стенок печей должна проходить с использованием цементно-песчаного раствора. Оптимальная пропорция в этом случае 1:3, где одна часть – цемент, три части –песок.
Чтобы построить топочную камеру своими руками, используйте специальную жаростойкую смесь, которая продается в любом строительном магазине. Также данный состав можно приготовить самостоятельно. Для этого понадобится смешать цемент, песок, пищевую соль и специальный пластификатор. Раствор по данному рецепту будет обладать не меньшей прочностью. Он сможет выдержать воздействие высокой температуры во время горения дров.

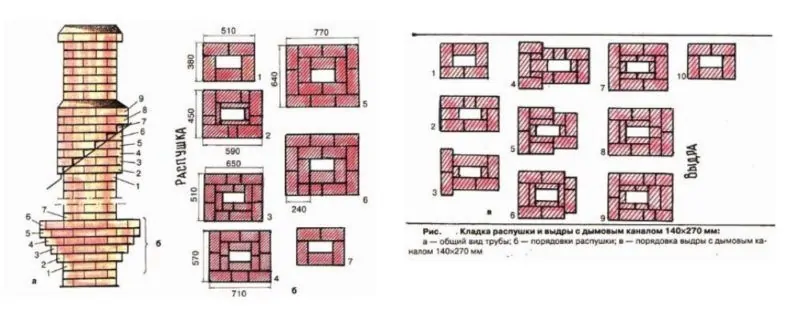

Чтоб произвести кладку дымохода своими руками, лучше всего использовать песчано-известковый раствор. Для этого приготовьте известковое тесто и смешайте его с песчаным наполнителем в пропорции 1:3.

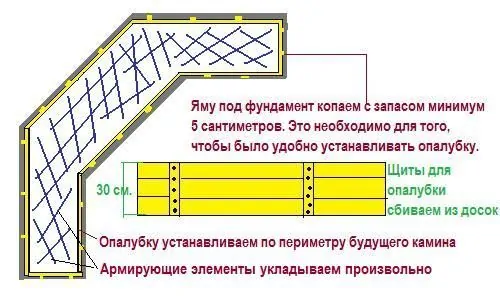

Сооружение фундамента

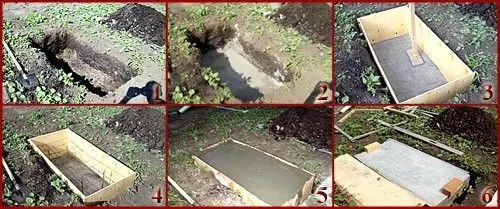

При возведении своими руками печей на улице с барбекю, мангалом или без них нужно обязательно выбрать оптимальное место под данную конструкцию. Она должна находиться на большом расстоянии от быстро воспламеняющихся материалов и от окон здания. После определения участка земли, на котором можно построить печку, приступайте к возведению фундамента.
- Выкопайте яму глубиной 0,7-1 м. Ее ширина должна быть больше от ширины печи на 10-15 см.
- Когда траншея под фундамент будет готова, полностью засыпьте ее щебнем.
- Утрамбуйте материал в яме.
- Пропитайте щебень цементно-песчаным раствором.
- После застывания фундамента произведите гидроизоляцию его горизонтальной поверхности при помощи нескольких слоев рубероида.
Если вы возводите массивный уличный камин, тогда нужно обязательно армировать фундамент. После возведения основания камина подождите месяц, после чего можете приступать к кладке корпуса.
Производим кладку стенок
Кладка печи с барбекю или мангалом своими руками должна проходить с соблюдением определенных правил:
- кладку топки нужно производить из жаростойких материалов, которые смогут нормально работать в условиях повышенной температуры;
- сооружение корпуса прибора может проходить с использованием обычных материалов;
- под корпус печки нужно соорудить прочное и ровное основание из нескольких рядов кирпича. Ровность подиума нужно проверять при помощи строительного уровня;
- кладка стенок должна происходить с перевязкой швов;
- во время возведения стенок нужно установить колосники, которые будут снабжать уличный камин необходимым количеством воздуха;
- крепление дверцы печки к кладке производите при помощи приваренных закладных деталей;
- начиная с шестого ряда кладки, возведите базу для топочной камеры. Укладывайте кирпич поперек, чтоб небольшая его часть выступала. Это пригодится для крепления сеток для барбекю или если использовать мангал;
- толщина стенок зависит от габаритов печки и колеблется от 120 мм до 250 мм.
Монтаж дымохода
Любая печка с мангалом или барбекю должна иметь дымоотвод. В случае с уличным камином лучше всего использовать модульные элементы, которые обеспечат высокую эффективность прибора и достаточно просты в монтаже.
Принципы возведения дымохода своими руками:
- начинайте монтаж от корпуса камина;
- все элементы соединяйте между собой очень плотно. Не допускается образование щелей;
- глубина крепления частей дымохода должна быть больше, чем их радиус.
Дымоход для печки с мангалом или барбекю может выполняться из кирпича.
На завершающем этапе уличный камин можно облицевать при помощи декоративного камня или плитки. Также установите решетки для приготовления пищи.
Если вы хотите соорудить переносной камин, тогда сделайте небольшой металлический ящик на ножках, который должен быть оснащен крышкой-сеткой. Она исполнит роль варочной поверхности и будет препятствовать распространению пламени и пепла.
[ads-pc-2][ads-mob-2]
Видео: Печь-барбекю своими руками
Сергей
Главный редактор сайта. Профессиональный печник со стажем 8 лет.
В отличие от обычной печи, камин не только греет помещение, но и делает его более уютным. Именно поэтому многие люди задумываются над тем, чтобы сделать у себя на даче или в загородном доме камин.
Как правило, ставят его в самом сердце дома — в гостиной. Основная проблема при строительстве камина заключается в том, что его итоговая стоимость выходит внушительной. И большая часть денег уходит на оплату работы строителя, имеющего необходимый опыт и знания. В связи с этим многие владельцы частных домов задумываются над тем, чтобы соорудить открытый камин самостоятельно.
Существует заблуждение, что построить камин может лишь опытный печник и настоящий мастер своего дела. Но это не совсем так. В устройстве каминов заложены элементарные законы физики и инженерное дело. При наличии желания и минимального количества инструментов вполне возможно построить его самостоятельно. Для этого следует лишь прочитать эту статью и придерживаться простых правил при строительстве.
Устройство камина открытого типа
Устройство камина хоть и напоминает устройство обыкновенной печи, но имеет более простую и понятную конструкцию. Состоит она из таких основных элементов:
- Топка или топливник. Это основная часть камина, представляющая собой нишу, в которой непосредственно и происходит процесс горения. Топка обязательно должна быть сделана из специального огнеупорного материала.
- Под. Это нижняя часть топки, которая также должна быть сделана из огнеупорного материала.
- Портал. Выполняет декоративную функцию, обрамляя топливник и делая камин более эстетичным.
- Зольник. Представляет собой нишу (чаще всего металлическую), в которой собирается зола.
- Задняя часть топки. Эту часть также нередко называют зеркалом, так как она выполняет функцию отражения тепла в помещение. Данный конструктивный элемент является крайне важным, так как он не дает потокам воздуха смешиваться, а также предотвращает попадание дыма в помещение.
- Колосниковая решетка. Поддерживает топливо и подает воздух снизу.
- Предтопочная площадка. Является важным элементом декора камина и предотвращает попадание искр в помещение.
- Задвижка. Не дает холодному воздуху попадать с улицы в дом.
- Дымосборник. В нем собираются продукты горения, после чего они через специальный отвод попадают в дымоход.
Расчет размеров камина
Камин хоть и является, прежде всего, предметом интерьера, но у него также есть и другие функции. Он должен отапливать помещение и радовать людей открытым огнем. Для того чтобы определить размеры камина, недостаточно просто ориентироваться на свою фантазию и предпочтения.
В этом деле, кроме дизайнерского решения, должен еще присутствовать и строгий инженерный расчет. Все элементы конструкции, как и основная часть камина, должны иметь определенные размеры. Например, если сделать камин слишком большим, относительно самого помещения, то он будет сжигать много кислорода и сильно натапливать комнату. Вся методика расчета достаточно сложная, но ее можно упростить до десяти основных правил, которых следует придерживаться:
- Площадь топочной части камина должна соотноситься к площади помещения, примерно как 1 к 50. Допустим, если площадь комнаты составляет 30 квадратных метров, то площадь топочной части должна быть 0.6 м².
- Размеры портала также должны иметь определенные значения. Высота и ширина должны соотноситься друг к другу, как 2:3. Например, высота портала равняется 0.63 метра, то 3×0.63/2=0.945 — это будет его ширина. При этом не стоит забывать о площади камина: 0.64×0.945=0.59 квадратных метра, что примерно равно 0.6 м².
- Еще одним важным моментом является глубина топки. Если она будет недостаточной, то продукты сгорания попадут в помещения. Слишком же большая глубина приведет к тому, что тепло будет сразу же вылетать в дымоход. Для правильной работы камина, глубина топки должна составлять 2/3 от высоты портала.
- По бокам портала должны быть отступы примерно в 20-30 сантиметров, можно больше. А подиум, который находится перед порталом, в целях пожарной безопасности должен выступать минимум на 50 сантиметров.
- Боковые стенки топливника должны быть сделаны под углом 45-60 градусов, чтобы вырабатываемое тепло отражалось в помещение.
- Заднюю же стенку топки необходимо делать под углом 20 градусов по отношению к вертикали. При этом наклон следует начинать с трети высоты.
- Если дымоход находится около конька крыши, то в таком случае он должен быть выше его минимум на 50 сантиметров.
- Общая длина дымохода не должна превышать 10 метров. Иначе тяга будет слишком большой, и все тепло будет моментально уходить на улицу. Если же никак не получается сделать дымоход меньше, то в таком случае необходимо воспользоваться различными угловыми элементами, которые ухудшат тягу.
- Общая длина дымохода должна быть не менее 5 метров.
- Оптимальным для вывода продуктов горения является круглое сечение канала дымохода. А площадь его поперечного сечения необходимо делать в 8-15 раз меньше площади топочного окна.
Придерживаясь этих несложных правил и расчетов, можно определить достаточно точный размер камина и его конструктивных элементов.
Выбор места для камина
Выбор места, где будет располагаться камин, не менее важный процесс, чем и непосредственно его строительство. Прежде всего, камин не следует размещать в слишком маленьких помещениях. Площадь комнаты должна превышать хотя бы 12 квадратных метров.
Портал камина должен быть направлен в центр комнаты, а не в какую-нибудь стену. Чтобы избежать возгорания, нельзя размещать в непосредственной близости от изделия предметы мебели и другие вещи. Также не рекомендуется размещать камин между дверьми или окнами, чтобы он не находился на пути у воздушных потоков.
В первую очередь, следует ориентироваться на вышеперечисленные советы и рекомендации, а потом уже на свои предпочтения и дизайнерские решения.
Кроме всего прочего, существует несколько вариантов размещения камина:
- Обычный открытый камин.
- Угловой. Его нередко применяют в помещениях квадратной формы.
- Отдельностоящий. Такие камины, как правило, размещают в центре помещения. У них топка может быть открыта как с одной, так и с нескольких сторон. В последнее время нередко можно встретить и современные полностью открытые камины.
Выбор материалов
Хорошая и правильная работа камина зависит, в том числе и от материалов постройки. При горении внутри топливника температура может подниматься до 850-900 °C, а это значит, что не любой материал подойдет для строительства. Главным материалом при возведении камина является кирпич.
При кладке используется специальный печной кирпич, способный выдерживать огромную температуру и не крошиться. Делится он на два вида: красный и шамотный кирпич. Красный кирпич выдерживает температуру до 1000 °C. Однако при кладке непосредственно топливника рекомендуется использовать шамотный кирпич. Он отлично выдерживает самые высокие температуры и не боится прямого контакта с огнем. Помимо этого, он хорошо накапливает и передает тепло.
Также не стоит забывать о растворе. При строительстве камина обычные цементные растворы не подойдут. Их использование приведет к появлению трещин и быстрому разрушению конструкции. Следует использовать раствор, изготовленный на основе глины и песка. Соотношение всех компонентов зависит от жирности и качества глины. Получившийся раствор должен быть эластичным, не иметь комков и обладать отличной адгезией. Чтобы качество раствора было высоким, нужно использовать максимально чистый и мелкий песок, который перед применением желательно просеять через сито диаметром 1.5×1.5 миллиметра.
В целом приготовление раствора является непростым и кропотливым процессом. Чтобы подобрать идеальное соотношение компонентов, скорее всего, придется потратить немного времени и запастись терпением.
Пошаговая инструкция по строительству камина
Строительство камина проходит в 3 основных этапа:
- оборудование фундамента;
- возведение камина;
- отделка.
Обустройство фундамента
Прежде всего, стоит сказать, что фундамент камина должен быть отдельным от дома. Вначале нужно определить точное месторасположение камина и разметить место на 15-20 сантиметров шире будущей конструкции. После этого до самого основания снимается напольное покрытие и выкапывается котлован глубиной примерно 0.5-0.6 метра.
Далее дно тщательно очищается и трамбуется. После этого необходимо сделать 20-25 сантиметров засыпки из песка и щебня, и все это снова хорошо утрамбовать. Следующим этапом является установка опалубки, с учетом того, что размер фундамента должен быть чуть больше (примерно на 5 сантиметров), чем размер камина. На дно желательно положить каркас из арматуры. После этого заливается бетон слоем 15 сантиметров.
Далее заливается второй слой раствора, который должен состоять из песка и цемента в пропорции 3 к 1. Поверхность выравнивается правилом или ровной доской, после чего фундаменту нужно дать настояться примерно месяц. Первые два ряда кирпича рекомендуется выложить уже на этапе возведения фундамента.
Возведение камина
Перед началом кладки желательно высчитать и начертить порядовку кирпичей. Все следует высчитать таким образом, чтобы каждый кирпич имел свое определенное место: так делают даже опытные печники. При этом в схеме должна учитываться даже перевязка кирпичей. По полученной схеме нужно нарезать болгаркой или специальной камнерезной машиной необходимое количество кирпичей.
Далее следует набрать всю конструкцию без использования цемента. Чтобы толщина швов была одинаковой, можно использовать 5-ти миллиметровые деревянные рейки. Когда будет собран весь камин, то кирпичи следует пронумеровать, указав на них ряд и номер в ряду. Например, 4-18 означает, что кирпич находится в 4 ряду на восемнадцатом месте. Данный процесс хоть и занимает много времени, но значительно упрощает кладку, существенно снижая риск допустить ошибку.
Перед использованием кирпич желательно на непродолжительное время замачивать в воде, чтобы он потом не впитывал влагу. Для формирования красивых и одинаковых швов нужно использовать кельму. Рекомендуется вначале, используя уровень и отвес, выкладывать крайние кирпичи, а потом уже делать внутреннюю часть.
Отделка камина
Отделка может быть самой разной. Самым дешевым и простым вариантом является аккуратная расшивка швов на этапе возведения камина. Примерно каждые 5 рядов нужно формировать красивые и ровные швы. Излишки раствора удаляются с помощью обычной тряпки или кисточки.
Однако для использования такой отделки нужно на внешние ряды выбирать только целый и ровный кирпич, без сколов и трещин. Также облицевать камин можно камнем, керамогранитом, плиткой, сланцем, песчаником и даже обработанным деревом. Здесь все зависит от вкусов и финансовых возможностей.
Достоинства и недостатки открытого камина
У каминов открытого типа есть как свои преимущества, так и определенные недостатки. К достоинствам можно отнести:
- возможность наслаждаться открытым огнем прямо у себя дома;
- создание уюта и неповторимой атмосферы в помещении;
- относительно невысокая цена;
Недостатки:
- низкая пожарная безопасность. Чтобы снизить риск возникновения пожара, в комнате с открытым камином всегда кто-то должен находиться, чтобы следить за ним. Также возле такого камина нельзя размещать легковоспламеняющиеся вещи или предметы мебели;
- плохая теплоотдача. Нагреть дом таким камином невозможно, для этих целей лучше использовать камин закрытого типа или печь;
- топки, сделанные даже из самого хорошего и дорогого кирпича, со временем изнашиваются, и их придется перекладывать.
Выбирая камин открытого типа, стоит хорошо все обдумать, а также взвесить все «за» и «против». Ведь используется он исключительно для декора и создания уюта.
