Терморегулятор для теплого пола grand meyer hw500 инструкция

Предназначение

Программируемый термостат HW500, с функцией защиты от замерзания, используемый для всех типов отопления, в том числе для управления подогревом пола нагревательными кабельными системами в жилых помещениях.

Функции

Ручной режим

Этот режим используется в том случае если необходимо, чтобы пол подогревался все время до заданной темпе­ ратуры. Терморегулятор будет включать или выключать подогрев пола для поддержания заданной температуры.

Программируемый режим

Этот режим позволяет запрограммировать включение или выключение подогрева пола в зависимости от заданного времени и заданной температуры.

Настройка термостата

Установка часов

Нажмите & и удерживайте 5 секунд, пока цифра не начнет мигать. Используйте или ▼ для установки часов. Таким же образом установите день недели (цифра 1 — понедельник, 2 — вторник и т. д.). Нажмите для подтверждения установки.

Выбор режима работы

Определитесь, какой режим работы терморегулятора вы хотите исполь­зовать. Нажмите для выбора ручного режима (на дисплее появится значок ) или режима программирования (на дисплее появится значок )

Использование ручного режима

Когда на дисплее появится значок с помощью или установите температуру. Установленная температура и время будут чередоваться в левой части дисплея, фактическая температура будет высвечиваться в правой части дисплея. Рекомендуемая температура для комфортного подогрева пола 25-35 градусов. Также может быть установлена другая температура по Вашему усмотрению. Термостат будет включать или выклю­чать подогрев пола для поддержания заданной температуры.

Использование программируемого режима

Нажмите и удерживайте 5 секунд для начала программирования.
На дисплее будут появляться события согласно приведенной ниже таблице.
Первые пять дней недели разделены на 6 событий (по два события на утро, день и вечер). Выходные дни разделены на два события (утро и вечер).
Для каждого события можно установить иное время и температуру, чем это задано заводскими установками. Используйте или для установки времени и/или температуры. Для переключения на следующее событие используйте кнопку . Установленная температура и время будут чередо­ваться в левой части дисплея, фактическая температура будет высвечивать­ся в правой части дисплея. Рекомендуемая температура для комфортного подогрева пола 25-35 градусов. Также может быть установлена другая температура по Вашему усмотрению.
Термостат будет включать или выключать подогрев пола согласно заданной температуре и времени.

Установка: событий, время работы и температура

Нажмите и удерживайте 5 секунд для начала установки.
Используйте или для установки температуры/время события. Для переключения на след, событие используйте кнопку

Заводские настройки:

Событие 2,3,4 а также 2-е выходного дня установление! на температуру 15°С. Событие 1 на 20 °C, 5 и 1-е выходного дня на 22°С. Время событий указанно на картинке выше вместе с температурой.

Настройки термостата

Выключите термостат (кратковременно нажмите ).
Нажмите совместно и и удерживайте пока не включатся настройки термостата.
Далее смотрите таблицу ниже:

Символ	Установки	Диапазон
	КАЛИБРОВКА ТЕМПЕРАТУРЫ	УСТАНОВИТЕ НУЖНЫЙ ДИАПАЗОН
	УСТАНОВКА АКТИВНОГО ДАТЧИКА ТЕМПЕРАТУРЫ	iN : ТОЛЬКО ДАТЧИК ВОЗДУХА OUr: ТОЛЬКО ДАЧИК ПОЛА ALL: ОБА ДАТЧИКА
	УСТАНОВКА МИНИМАЛЬНОЙ РЕГУЛИРУЕМОЙ ТЕМПЕРАТУРЫ	От +5°С до +60°С
	УСТАНОВКА ГИСТЕРЕЗИСА ТЕМПЕРАТУРЫ	От 0.5°С до 10°С
	СИСТЕМА ЗАЩИТЫ ОТ ЗАМЕРЗАНИЯ	ON : ВКЛЮЧЕНА OFF : ВЫКЛЮЧЕНА
	ВЫБОР ДНЕВНОЙ ПРОГРАММЫ	5 РАБОЧИХ ДНЕЙ + 2 ВЫХОДНЫХ ДНЯ 6 РАБОЧИХ ДНЕЙ + 1 ВЫХОДНОЙ ДЕНЬ 7 РАБОЧИХ ДНЕЙ ИЛИ ВЫКЛЮЧЕНА « OFF»
	ЗАВОДСКОЙ ИНЖЕНЕРНЫЙ РЕЖИМ	ТРИ ЗНАЧЕНИЯ: 00, 01, И 03. УСТАНОВИТЬ ЗНАЧЕНИЕ: 00.
	ВРЕМЯ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ ИНЖЕНЕРНОГО РЕЖИМА	ДИАПАЗОН: 0-5 МИНУТ. УСТАНОВИТЬ ЗНАЧЕНИЕ: 00.
	УСТАНОВКА МАКСИМАЛЬНОЙ РЕГУЛИРУЕМОЙ ТЕМПЕРАТУРЫ	От +35°С до +95°С
	СБРОСИТЬ НАСТРОЙКИ НА ЗАВОДСКИЕ	НАЖАТЬ И УДЕРЖИВАТЬ 5 СЕК. . ПОСЛЕ ПОЯВЛЕНИЯ СИМВОЛОВ «— » ВЫКЛЮЧИТЬ ТЕРМОСТАТ кнопкой . НАСТРОЙКИ БУДУТ СБРОШЕНЫ НА ЗАВОДСКИЕ.

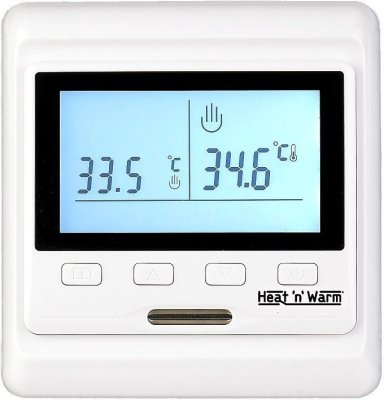

Панель управления и элементы индикации

Схема подключения терморегулятора

Габаритные размеры для монтажа

Размещение терморегулятора

Термостат должен устанавливаться на стене со свободной циркуляцией воздуха вокруг него. К тому же он должен быть размещен там, где нет воздействия другого источника тепла (солнца), от дверей или окон, или воздействия температуры внешней среды.

Скачать полное руководство.

RU

Характеристики

Описание

Терморегулятор HW500 является одним из самых популярных и надежных среди своих конкурентов. Понятное интуитивное управление осуществляется при помощи 4 кнопок на внешней панели. Режим программирования осуществляется на 6 временных отрезков на группу «Будни» и 2 временных отрезка на группу «Выходные» Варианты программирования будни/выходные: 5/7, 6/1, 7/0

Прикрепленные файлы

Инструкция терморегулятора HW500 (HW500_instructions.pdf, 1,248 Kb) [Скачать]

Отзывы

Производитель :  Grand Meyer , Голландия. Одна из самых популярных моделей электронных терморегуляторов  ,  аналог модели Е 51.716.  Гарантия 1 год.. Максимальная подключаемая мощность: 3,5 квт. — возможность подключить до 14 м.кв. инфракрасного пленочного пола или абсолютно любого теплого пола на основе кабеля, представленного на нашем сайте.

-Функции: Работа по датчику пола или воздуха, цифровой дисплей, недельное программирование, установка 6 режимов на день (cутки разбиваются на 6 периодов и в каждый период можно установить свою температуру), блокировка кнопок, калибровка температурного датчика, ограничение температуры нагрева, система анти облединения (при включении данной функции даже выключенный терморегулятор включит обогрев пола при прибижении температуры к нулевой отметке, не дав замерзнуть помешению). Устанавливается в стандартную монтажную коробку ( как все розетки и выключатели).
-Напряжение питания: 120/220 В ±15%, 50/60 Hz.
-Сохранение настроек при отключении питания  (если произойдет отключение электропитания, что иногда случается в загородном доме , то после подачи напряжения терморегулятор включится в тот же режим в котором был и до отключения напряжения)
-Максимальный коммутируемый ток: 16 А .
-Диапазон регулируемой температуры: от 5 до 60°C.
-Гистерзис температурного датчика: 0.5 градусов
-Датчик температуры пола длина провода: 3м.
-Материал корпуса: невоспламеняющийся РС.
-Гарантия от магазина: 1 год
