Full-Auto Electric Washing Machine

INSTRUCTION MANUAL

Applying One-Touch Operation System.

Realizing calm washing through the innovational low-noise

design.

Before operating this washer, please read this instruction

completely. Thank you

CONTENTS

PARTS AND FEATURES………………………………………………………………………………………………………………………..2

WASHER SAFETY…………………………………………………………………………………………………………………………………3

INSTALLATION INSTRUCTIONS……………………………………………………………………………………………………………4

ELECTRICAL REQUIREMENTS…………………………………………………………………………………………………………….5

INLET HOSE CONNECTION………………………………………………………………………………………………………………….6

OPERATING YOUR WASHER……………………………………………………………………………………………………………….7

GENERAL PROCEDURE FOR OPERATION………………………………………………………………………………………..11

CARING FOR YOUR WASHER…………………………………………………………………………………………………………….12

HOW TO CLEAN THE FILTER……………………………………………………………………………………………………………..13

REMOVING STAINS…………………………………………………………………………………………………………………………….14

TROUBLE SHOOTING…………………………………………………………………………………………………………………………15

SPECIFICATION………………………………………………………………………………………………………………………………….16

A NOTE TO YOU

Thank you for buying a DAEWOO appliance.

DAEWOO washers are easy to use, save time, and help you manage your home better.

This manual contains valuable information about how to operate and maintain your washer properly and safely.

Please read it carefully.

Model: DWF-806/808/756/758

Page

Принцип действия и система классификации

Рассмотрим, как работают стиральные машины такого типа. Принцип их действия основан на способности пузырьков воздуха воздействовать на стираемое белье. Пузырьки образуются из отверстий, которые в большом количестве расположены в барабане. Попадая в ткань, они интенсивно растворяют средство для стирки и «выгоняют» из волокон загрязнения.

Воздушно-пузырьковые стиральные машины бывают двух видов: активаторные и автоматичекие.

Активаторные устройства известны уже много лет, однако они так и не стали популярными среди потребителей. И это несмотря на то, что устройства такого типа имеют некоторые функции машинки-автомат. Часто они осуществляют отжим, а также имеют емкости для моющего средства и ополаскивателя.

Стиральная машина

Отличный пример – воздушно-пузырьковая стиральная машина Daewoo. Ее основная особенность – возможность подключения как к холодной, так и к горячей воде. Использование этого устройства увеличивает экономичность стирки, а также улучшает очистку текстильных изделий.

Конструкция воздушно-пузырьковых автоматических стиральных машин постоянно меняется. Их меньше, чем классических моделей. К тому же они имеют более высокую стоимость.

Рейтинг надёжности стиральных машин

Сделайте ваш выбор!

LG Общий балл33564–+399

«Бош» Общий балл19629–+225

«Самсунг» Общий балл15927–+186

«Миле» Общий балл8311–+94

«Аристон» Общий балл8219–+101

«Индезит» Общий балл8130–+111

«Электролюкс» Общий балл808–+88

«Занусси» Общий балл7216–+88

«Атлант» Общий балл5021–+71

«Сименс» Общий балл4513–+58

Активаторного типа

На данный момент производство активаторных машин компанией Daewoo прекращено. Но в свое время такие модели были достаточно популярны.

Устройство подключается к холодному и горячему водоснабжению. Использованная вода в таких СМА сливается через шланг, возможно подключение к центральной канализации. При этом доступ к белью ничем не ограничен, что облегчает жизнь пользователю. Ведь забытые предметы одежды можно добавлять прямо во время работы аппарата.

Несмотря на простоту, активаторная стиралка удобна в эксплуатации. Устройство оснащено:

• защитой от протечек;

• необходимым набором программ;

• роликами для легкого передвижения по помещению.

Перекрываете кран подачи воды после стирки?О-да!Нет.

С сушкой

Некоторые модели стиральных машин Daewoo оснащены функцией автоматической сушки белья, что позволяет экономить время пользователя. Одежда извлекается из машинки не только чистой, но и высушенной.

Показатель отжима в СМА Daewoo колеблется от 700 до 1400 оборотов в минуту. Недостаточная скорость вращения барабана в «тихоходах» отлично компенсируется наличием опции Wind Dry – сушки одежды.

Настенная

Бренд Daewoo регулярно пополняет рынок инновационными стиральными машинами, среди них есть даже настенные модели. Такие автоматы занимают минимум пространства в помещении.

Глубина корпуса такой СМА составляет 29,2 см, ширина – 55 см, высота – 60 см. К тому же аппарат весит всего 16 кг. Несущая стена легко удерживает такой вес даже с учетом наполненности машины водой и бельем.

Функциональные возможности подвесных миниатюрных машинок небольшие. Они способны отстирать до 3 кг белья за один рабочий цикл. Большинство из них укомплектовано шестью программами стирки и скоростью отжима до 800 оборотов в минуту.

Стираете-ли вы вручную?О-да!Нет

Инверторный мотор делает работу устройства практически бесшумной. Среди других преимуществ мини-автомата можно отметить:

• звездчатый барабан;

• наличие режима для стирки детских вещей;

• удобные контейнеры для моющих средств.

Барабан со звездочками – одна из инноваций Daewoo. Поверхность его покрыта мельчайшими отверстиями, имеющими форму звездочек. Их диаметр довольно мал, поэтому белье не зацепляется.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос Настенные машинки способны создать футуристичный интерьер. Кстати, в России подвесные стиралки представлены только данной маркой.

С фронтальной загрузкой

Очень много в ассортименте бренда машин с фронтальной загрузкой белья. Стоит отметить, что в России такие СМА пользуются наибольшей популярностью. В модельном ряде Daewoo можно найти как компактные узкие, так и полногабаритные варианты.

СМА с фронтальной загрузкой имеет ряд преимуществ:

• Она встраивается в предметы мебели или под раковину.
• Поверхность корпуса используется в качестве полочки.
• За процессом стирки можно наблюдать через люк.

«Вертикалки»

Вертикальные машинки Daewoo отличаются своей компактностью. К тому же расположение дверцы сверху ограничивает маленьким детям доступ к устройству.

В моделях как в вертикальной, так и с горизонтальной загрузкой производитель использует прямой привод, повышающий экономичность и эффективность работы устройства, а также снижающий уровень шумности при стирке и отжиме.

Daewoo изготавливает барабаны для своей техники из материала, в котором содержится серебро. Наночастицы (Nano Silver) оказывают антибактериальное действие, поэтому белье не только очищается, но и обеззараживается.

Воздушно-пузырьковая

Технологию очищения вещей от загрязнений с помощью пузырьков воздуха – Air Bubble, кроме Daewoo применяют еще несколько производителей. Суть метода состоит в том, что мыльная вода поступает сначала в специальный генератор, где она превращается в массу мельчайших пузырьков, а уже потом в барабан с бельем.

Это обеспечивает полное растворение моющего средства в воде. Пузырьки воздуха проникают в волокна ткани и лопаются, этим они буквально выталкивают загрязнения из структуры материала. Такой метод безопасен для вещей, так как они не подвергаются трению.

Специалисты считают, что эффективность такой стирки не снижается даже в прохладной воде. Поэтому в ряде моделей пузырькового типа не предусмотрен нагревательный элемент, автомат подключают напрямую к горячему водоснабжению.

Причины поломок

Если вы выбрали немецкое качество СМ Daewoo, обратите внимание на причины, которые чаще всего вызывают неисправности. Если вы исключите влияние этих факторов, есть шанс продлить работоспособность вашей стиралки:

• Естественный износ узлов и агрегатов.
• Плохое качество воды.
• Проблемы электропитания.
• Низкое качество порошка.

Достоинства и недостатки

Пузырьковые стиральные машины, независимо от вида загрузки (вертикальная или фронтальная), имеют ряд преимуществ и недостатков. К первым относятся:

1. Качественная стирка. Особенно эффективны они при стирке сильно загрязненного белья, например, кухонных полотенец.
2. Возможность сэкономить. По отзывам, пузырьковая технология позволяет стирать даже в прохладной воде. Благодаря этому семья тратит гораздо меньше электроэнергии, чем при работе с устройствами другого типа.
3. Небольшой расход моющего средства. Благодаря воздействию пузырьков, стиральный порошок растворяется лучше. Следовательно, класть его следует меньше, чем обычно. Кстати, для устройства активаторного типа подойдет такой же порошок, как и для автоматических.
4. После стирки белье сохраняет свой первоначальный вид. Благодаря особой технологии стирки, даже шерстяные вещи не садятся и не сбиваются в катышки, а также не требуют ремонта.
5. Меньший износ. Воздушные пузырьки создают между одеждой и барабаном определенную преграду, которая защищает вещи от износа.

Стиральная машина Daewoo DWF-806MPS

Список недостатков выглядит так:

1. Для получения большого количества пузырьков нужна мягкая вода.
2. Автоматические стиральные машины с воздушно-пузырьковой технологией стирки отличаются большими размерами.
3. Устройства такого вида отличаются более высокой ценой.

Знание достоинств и недостатков данных устройств поможет не ошибиться с выбором.

Частые неисправности машинок Дэу

Исходя из перечисленных выше ошибок, можно сразу определить самые уязвимые места СМА этой марки. Обычно владельцы стиралок Дэу обращаются в мастерские с такими проблемами:

• Поломка электронной платы. Сбои, подтверждающие поломку, могут быть самыми разнообразными – от остановки стирки до слишком длительного выполнения программы. Если стиральная машина Daewoo не отжимает, это также может означать поломку электроники.
• Поломка датчика уровня.
• Засор фильтра забора воды.
• Сбой в работе температурного датчика. Сопровождается плохим прогревом воды и остановкой работы в режиме стирки.
• Истерся приводной ремень (часто связано с поломкой или заводским браком шкива).
• Сбоит ТЭН. Обычно из-за большого слоя накипи или коррозии.
• Люк протекает из-за того, что лопается резиновая манжета.

Рассмотренные поломки самые типичные, причем не имеет значения, какого типа ваша стиральная машина Daewoo – с вертикальной или горизонтальной нагрузкой. Эти узлы уязвимы для всех типов СМ.

К слабым местам машинок Део специалисты также относят барабан, который с годами изнашивается, ржавеет, страдает от слишком жесткой воды.

Несколько примеров

Подобные устройства изготавливаются многими компаниями. Это и Daewoo, и LG, и Бош. Некоторые из них рассчитаны на 3 кг белья, другие же на 5 и на 6 кг. Они могут иметь вертикальную или фронтальную загрузку.

DAEWOO DWF-803WPS

Есть несколько моделей воздушно-пузырьковых стиральных машин, которые пользуются особой популярностью среди потребителей.

Daewoo DWF-820MPS

Отличительными характеристиками этого устройства являются надежность, высокое качество исполнения и простота в использовании. Из особенностей можно выделить вертикальную загрузку и электронную систему управления. За один раз можно постирать 6 кг вещей.

Примечательно, что эта модель машинки Дэу имеет довольно привлекательный внешний вид и скромные габариты. Благодаря этому она может поместиться даже в небольшой по размерам ванной комнате.

Daewoo DWF-820MPS

Согласно инструкции, эта стиральная машина Дэу имеет несколько дополнительных функций:

• стирка деликатных тканей;
• стирка пуховиков;
• экспресс-программа;
• система удаления пятен.

У машин Дэу бак изготовлен из нержавейки, что значительно продлевает срок их службы. Обычно эти воздушно-пузырьковые устройства окрашены в белый цвет, благодаря чему легко впишутся в любой интерьер. Но есть модели и ярких цветов, например, красного.

Стиральные машины воздушно-пузырькового типа от Дэу имеют и другие особенности. К примеру, внутренняя поверхность барабана имеет покрытие с частицами серебра, которые способствуют уничтожению бактерий. К тому же, они надежно защищены от протекания и повышенного пенообразования.

Ремонт самых типичных неисправностей Дэу своими руками

Ниже мы наглядно с фото и видео рассмотрим инструкции, как действовать, если вы решили проводить ремонт самостоятельно.

Проверка и замена прессостата (датчика уровня) в машинке Daewoo

Если в машинку не поступает вода, или этот процесс слишком медленный, проверяйте датчик уровня воды. Действуйте следующим образом:

1. Отключите СМ от электросети.
2. Снимите верхнюю панель с корпуса машинки (крышку). Она крепится на двух болтах с задней стороны стиралки.



3. Выкрутив болты, слегка выдвиньте панель назад, сняв ее с корпуса машинки.
4. Во многих моделях датчик находится на стенке СМ, недалеко от верхней крышки.



5. Найдя датчик, снимите с него патрубок, который зафиксирован хомутом, – для этого понадобится разжать этот хомут, вооружившись пассатижами.



6. Вместо старого шланга установите новый. Слегка подуйте в него.
7. Если контакты срабатывают, вы будете слышать щелчки. Их число зависит только от того, сколько в вашей СМ предусмотрено уровней воды.
8. Осмотрите трубки на предмет повреждения. Если требуется, их нужно заменить. Если трубки загрязнены – просто почистить. Если трубки залипли, то стоит менять сам датчик.

Full-Auto Electric Washing Machine

INSTRUCTION MANUAL

Applying One-Touch Operation System.

Realizing calm washing through the innovational low-noise

design.

Before operating this washer, please read this instruction

completely. Thank you

CONTENTS

PARTS AND FEATURES………………………………………………………………………………………………………………………..2

WASHER SAFETY…………………………………………………………………………………………………………………………………3

INSTALLATION INSTRUCTIONS……………………………………………………………………………………………………………4

ELECTRICAL REQUIREMENTS…………………………………………………………………………………………………………….5

INLET HOSE CONNECTION………………………………………………………………………………………………………………….6

OPERATING YOUR WASHER……………………………………………………………………………………………………………….7

GENERAL PROCEDURE FOR OPERATION………………………………………………………………………………………..11

CARING FOR YOUR WASHER…………………………………………………………………………………………………………….12

HOW TO CLEAN THE FILTER……………………………………………………………………………………………………………..13

REMOVING STAINS…………………………………………………………………………………………………………………………….14

TROUBLE SHOOTING…………………………………………………………………………………………………………………………15

SPECIFICATION………………………………………………………………………………………………………………………………….16

A NOTE TO YOU

Thank you for buying a DAEWOO appliance.

DAEWOO washers are easy to use, save time, and help you manage your home better.

This manual contains valuable information about how to operate and maintain your washer properly and safely.

Please read it carefully.

Model: DWF-806/808/756/758

Page

Daewoo dwf 806 wps – инструкция, по эксплуатации стиральной машины на русском: скачать

Ищите инструкцию стиральной машины Daewoo dwf 806 wps стиральная машина ?

Мы сохранили все русские инструкции на нужном вам языке и вы можете прочитать их прямо на этой странице или скачать себе и распечатать необходимую страницу.

В комментариях вы можете задать свой вопрос мастеру, или поделиться решением своей проблемы с другими читателями нашего портала!

Подробная инструкция стиральной машины марки daewoo поможет вам решить вопросы с техническими характеристиками этой машины, какое количество белья можно загружать в эту стиральную машину, сколько и куда сыпать порошок для стирки, а также установки и подключения, а также как пользоваться модулем управления стиральной машины.

Инструкция по использованию стиральной машины Daewoo dwf 806 wps

Также мы сделали ссылку для вас, по которой вы бесплатно можете себе скачать на компьютер эту инструкцию для фронтальной стиральной машины.

Если вы будете придерживаться рекомендаций из данной статьи по использованию стиральной машины, то непременно увеличите срок её эксплуатации, а также получите удовольствие от стирки и использования этой домашней помощницы!

Видео стиральной машины Daewoo dwf 806 wps – обзор

Источник

Ремонт стиралки DAEWOO DWF-800FPS

Воздушно-пузырьковая стиральная машинка DAEWOO DWF-800FPS – уникальные и в тоже время простые стиральные машинки, которые трудились в нашей семье долгое время, причем стирали и в холодной воде.

Однако, ничто не вечно под луной … особенно если вода не фильтруется.

Отработав в жестких условиях почти 10-ть лет одна из стиральных машин сдалась, благо на этот момент у нас оказался донор, у которого ранее выскакивала ошибка и не сливалась вода после отжима.

Место хранения у нас есть, привычки выкидывать нет, потому донор дождался своей очереди.

Итак, в какой-то момент наша стиральная машинка DAEWOO DWF-800FPS стала выдавать ошибку UE:

Опытным путем было установлено, что машинка ждет наполнения бака, не дожидается и выдает ошибку. Далее жмем пауза\пуск и продолжаем наливать воду, но опять ошибка. Таким образом, через 3-4 таких цикла стиралка запускалась.

Первое предположение – это забитые фильтры самой машинки.

Для их прочистки нужно открутить шланги и вытащить фильтры очень грубой очистки:

Фильтры действительно были сильно забиты ржавчиной. Для их чистки используем старую зубную щетку:

Вставляем обратно, пробуем.

Как видно, цвет пластика уже стал желтый от качества воды и большого срока эксплуатации.

Сельская вода не отличается качеством:

Ожидаемого результата процесс очистки фильтров не дал. Потому выносим во двор эту стиральную машинку:

… донора, благо погода 28-го декабря 2015-го года была аномальной, и градусник показывал 17-18 градусов тепла в пике:

Стиральные машинки DAEWOO DWF-800FPS очень просты и разбираются интуитивно:

Пробуем запустить без верхней крышки, для этого нужно замкнуть датчик открытия крышки:

Воздушно-пузырьковая машинка DAEWOO DWF-800FPS издавала не приятные звуки, предположительно из-за растянутого приводного ремня барабана:

Решено было запустить донора из запчастей рабочей машинки, а донора не спешно починить заменив ремень, помпу и отмыв барабан от ржавчины позже.

Помпы пришлось сменить вместе с корпусом, т.к. они слегка отличались:

Тут же стало ясно почему умерла старая помпа – забитый отстойник, который не чистили никогда:

Процесс замены корпуса и помпы прост:

Нерабочая помпа слива воды:

Собрав все обратно, мы прогнали полный цикл стирки на улице, утечек или проблем не обнаружено, машинка снова в строю, а вторую неспешно починим:

Машинки пущены на запчасти.

Все кроме баков и корпусов есть, обращайтесь.

Cтиральная машинка DAEWOO DWF-800FPS на запчасти Cтиральная машинка DAEWOO DWF-800FPS на запчасти Cтиральная машинка DAEWOO DWF-800FPS на запчасти Cтиральная машинка DAEWOO DWF-800FPS на запчасти Cтиральная машинка DAEWOO DWF-800FPS на запчасти

Источник

Ремонт стиральной машины «Daewoo»

Оглавление.

Воздушно-пузырьковые стиральные машины «Daewoo»

История «Великой Вселенной», а именно так переводится на русский язык корейское название фирмы Daewoo, началась в 1967 г., когда Ким У-Джун и четыре его товарища основали предприятие по экспорту и импорту изделий легкой промышленности. Уже через год ими была создана фабрика по производству одежды, а в начале 70-х гг. — предприятия строительной индустрии. В 1976 г. компанией Daewoo, к тому времени уже вышедшей на международный рынок, был принят новый принцип бизнеса — покупка перспективных предприятий. Первым из них был нефтеперерабатывающий завод в Бельгии, затем заводы тяжелой промышленности.

К началу 80-х гг. Daewoo стала производить автомобили, морские суда, бытовую электронную аппаратуру и средства телекоммуникации, а также бытовую технику. К сожалению, испытываемые фирмой финансовые затруднения последних лет привели к снижению уровня технической поддержки изделий, проданных на российском рынке.

Оригинальной разработкой Daewoo является стиральная машина, использующая принцип стирки с помощью воздушных пузырьков. Стиральные машины данного типа не имеют нагревательного элемента. Это снижает энергопотребление и позволяет эффективно стирать деликатные ткани, не подлежащие кипячению (шерсть, шелк, ангора, кашемир).

В табл. 1 приведены данные фирмы-производителя о состоянии ткани (объект стирки — шелковый пиджак) при обычной химической чистке и при стирке в воздушно-пузырьковой машине.

Таблица 1 Состояние ткани при обычной химической чистке и при стирке в воздушно-пузырьковой машине

Другими отличиями воздушно-пузырьковых машин Daewoo от машин с фронтальной и верхней загрузкой «европейского» типа является меньший вес (30. 47 кг), низкий уровень шума (55 дБ во время отжима, 46 дБ во время стирки и 43 дБ во время стирки по программе «Suit» (костюм)), короткое (51 мин) время стирки.

Типичный внешний вид стиральных машин Daewoo показан на рис. 1.

Рис. 1. Вид воздушно-пузырьковой стиральной машины Daewoo:

В вертикальном баке машины расположен барабан, на дне которого имеется так называемый пульсатор, служащий для создания сложно закрученного потока воды.

Машины могут подключаться как только к крану холодной воды, так и к крану с горячей водой.

Для подключения шланга залива воды используется специальный переходник (рис. 2).

Рис. 2. Подключение шланга залива воды стиральной машины Daewoo

При подключении переходник сначала отделяют от шланга (рис. 2 а), затем с помощью отвертки выворачивают крепежные винты в верхней части А передника, не допуская при этом их выпадения из гнезд (рис. 2 б), надевают переходник на кран, затягивают крепежные винты и поворачивают нижнюю часть В переходника относительно верхней части А (рис. 2 в), после чего присоединяют шланг залива воды (рис. 2 г).

Слив воды производится через штуцер в нижней части машины. Особенностью стиральных машин Daewoo является то, что почти все модели выпускаются в двух вариантах исполнения — со сливным насосом и без него. В последнем случае в нижней части машины имеется сливной клапан, при открытии которого происходит естественный (без дополнительного нагнетания) слив воды (предполагается, что в полу имеется отверстие для ее стока).

Система обозначений

В табл. 2 и 3 приведена система обозначений стиральных машин Daewoo и их расшифровка.

Таблица 2 Система обозначений стиральных машин Daewoo

Таблица 3 Расшифровка системы обозначений стиральных машин Daewoo

Рассмотрим устройство стиральных машин Daewoo на примере изделий серии Z bubble (модели 5510, 5511, 5520, 5521, 6010, 6011, 6020 и 6021). Технические характеристики этих стиральных машин приведены в табл. 4.

Таблица 4 Технические характеристики стиральных машин Daewoo

125. 145
710. 725
50 Габаритные размеры
(ВхШхГ), мм 855х532х542 920х532х542 887х532х542 952х532х542 855х532х542 920х532х542 887х532х542 952х532х542 Масса, кг 32 32,5 32,5 33 32,5 33 33 33,5

На рис. 3 показан вид панели управления стиральных машин данной серии.

Рис. 3 Внешний вид панели управления стиральных машин Daewoo серии Z bubble

Назначение каждой из кнопок панели управления указано в табл. 5.

Таблица 5 Назначение кнопок панели управления стиральных машин Daewoo серии Z bubble

Пример: если сейчас 8 ч утра, а стирку нужно закончить к 17 ч дня, кнопку следует нажать 9 раз, чтобы на дисплее высветилось «9».

Эта функция не работает для режимов «Шерсть» и «Костюм» 4 (Course) Выбор режима стирки (например, «Шерсть» или «Костюм») 5(Process) Кнопка для задания программы работы машины 6 (Temp.) Кнопка выбора температуры. Если машина подключена к кранам горячей и холодной воды, к помощью этой кнопки можно выбрать один из них. По умолчанию выбирается кран холодной воды 7 ( Start / hold ) Кнопка для временной остановки машины и для ее пуска

Задание программы работы машины производится следующим образом.

1. Нажатием кнопки 1 включают питание машины.
2. При нажатии кнопки 5 происходит переключение (отражается соответствующим световым индикатором на панели управления) между положениями «Добавить» (Add), «Стирка» (Wash), «Полоскание» (Rinse) и «Отжим» (Spin). Одновременное высвечивание индикатора «Добавить» и одного из трех остальных функциональных индикаторов (стирки, полоскания или отжима) означает добавление 1. 2 мин к времени выполнения данной функции.
3. Нажатием кнопки 2 задают уровень воды (высокий, средний или низкий).
4. Нажатием кнопки 7 запускают машину.

Балансировка загрузки

Для устранения дисбаланса загрузки барабана происходит попеременное вращение пульсатора короткими (0,4 сек) рывками по часовой стрелке и против нее, общей продолжительностью порядка 40 сек. На рис. 4 показана циклограмма процесса балансировки загрузки.

Рис. 4 Циклограмма процесса балансировки загрузки

Основные узлы стиральной машины

Пульсатор (рис. 5) представляет собой расположенный в днище барабана диск с лопастями, вращение которого приводит к возникновению в объеме барабана сложного движения
воды.

Рис. 5. Пульсатор стиральных машин Daewoo

Пульсатор спроектирован асимметричнымобразом, со смещением лопастей относительнооси вращения. Это сделано для придания асимметрии вихревому движению воды и минимизации объема застойных зон течения.

Дозатор добавок расположен на верхнем ободе барабана и предназначен для ввода в полость бака специальных добавок, например смягчителя белья. Перемещение смягчителя из отделения в отделение дозатора происходит под действием двух факторов: центробежной силы, возникающей при вращении барабана (скорость вращения при этом должна быть не менее 100 об/мин), и силы тяжести, под действием которой смягчитель перетекает по отделениям дозатора в паузах между его вращениями.

На рис. 6 показаны фазы перетекания добавки из отделения А в отделение D, а на рис. 7 — расположение этих отделений на ободе барабана.

Рис. 6. Перетекание добавок по отделениям дозатора добавок

Рис. 7. Расположение отделений дозатора добавок

Проверить работу дозатора можно, залив в отделение А молоко: на этапе окончательного полоскания молоко должно появиться на выходе дозатора.

Естественно, такую проверку следует проводить без загрузки белья в машину.

Устройство блокировки верхней крышки

Устройство срабатывает при закрытии крышки (рис. 8). Дисбаланс загрузки барабана при отжиме приводит к отклонению рычага А, размыканию цепи блокировки и остановке процесса отжима; при этом подается звуковой сигнал.

Рис. 8. Устройство блокировки верхней крышки

Открыв крышку, пользователь может перераспределить белье в барабане. После повторного закрытия крышки звуковой сигнал прекращается.

Фильтр-уловитель волокон (рис. 9 и 10)

Фильтр установлен на верхнем ободе барабана.

Рис. 9. Поступление воды к фильтру-уловителю волокон

Рис. 10. Расположение фильтра-уловителя волокон на верхнем ободе барабана

В месте установки фильтра в зазоре между стенками барабана и бака имеется направляющая пластина, которая формирует канал подачи воды к фильтру. При работе машины циркулирующая в полости бака вода по этому каналу поступает к фильтру с расходом порядка 40 л/мин.

Прошедшая через фильтр вода изливается в барабан. Фильтр нужно периодически снимать с обода барабана и промывать водой. Скорость вращения вала электродвигателя слива составляет 900 об/мин, поэтому для снижения оборотов передача крутящего момента на шкив стиральной машины происходит через механизм передачи (редуктор). При вращении шкива на него наматывается тросик, который открывает сливной клапан (рис. 11).

Рис. 11. Преобразование вращательного движения шкива в поступательное

Таким образом происходит преобразование вращательного движения шкива в поступательное. Натяжение тросика приводит в действие тормозной рычаг, с помощью которого происходит механическое разъединение механизма передачи от электродвигателя. После отключения электродвигателя слива тросик освобождается и возвращается в исходное положение.

Механизм передачи (редуктор) предназначен для передачи крутящего момента от электродвигателя к пульсатору и барабану стиральной машины. Устройство механизма показано на рис. 12.

Рис. 12. Устройство механизма передачи (редуктора)

Вал редуктора выполнен соосным, внутренняя его часть служит для приведения во вращение пульсатора, а внешняя — барабана стиральной машины. Ключевым элементом редуктора является узел планетарной передачи (рис. 13), а ее центральная шестерня, выполненная из пластмассы, — наиболее уязвимым компонентом стиральных машин Daewoo.

Рис. 13. Планетарная передача редуктора

На рис. 14 показана схема передачи крутящего момента с вала электродвигателя на пульсатор стиральной машины,

Рис. 14. Схема передачи крутящего момента с вала электродвигателя на пульсатор стиральной машины

а на рис. 15 приведены значения скорости вращения вала электродвигателя, шкива, пульсатора и барабана.

Рис. 15. Значения скорости вращения вала электродвигателя, шкива, пульсатора и барабана

Устройство генератора пузырьков показано на рис. 16.

Рис. 16. Устройство генератора пузырьков

При движении вверх якоря с закрепленным на нем магнитом происходит расширение сильфона, заслонка В открывается, заслонка А закрывается, и воздух поступает в полость сильфона. При движении якоря вниз, наоборот, происходит сжатие сильфона, заслонка В закрывается, заслонка А открывается и воздух выталкивается из полости сильфона через выходное сопло. В свою очередь, якорь приводится в действие благодаря периодическому перемещению прикрепленного к нему магнита в переменном магнитном поле (рис. 17). Частота перемещений якоря составляет порядка 3600 мин-1.

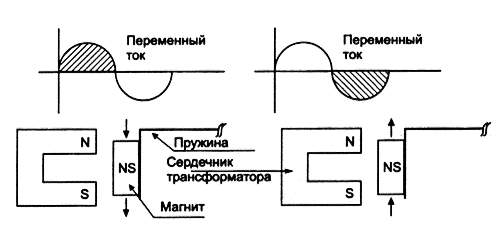

Рис. 17. Движение якоря под действием переменного магнитного поля

Поступающие с этой частотой через сопло, расположенное в днище стиральной машины, порции воздуха приводят к образованию множества воздушных пузырьков, которые тут же выбрасываются в полость барабана вращающимся пульсатором (рис. 18).

Рис. 18. Образование воздушных пузырьков в полости стиральной машины

Разборка и сборка стиральной машины

Замена механизма передачи (редуктора).

Подняв верхнюю крышку, снимают обод барабана (рис. 19).

Рис. 19. Демонтаж обода барабана

Отворачивают винт, крепящий пульсатор, и снимают пульсатор (рис. 20).

Рис. 20. Демонтаж пульсатора

С помощью торцового ключа отворачивают гайку, крепящую барабан к валу (рис. 21) и

Рис. 21. Отворачивание крепежной гайки

Положив стиральную машину лицевой стороной на пол, отворачивают четыре болта, фиксирующие защитную скобу редуктора, и снимают скобу (рис. 3.12.23). Снимают приводной ремень.

Рис. 23. Демонтаж защитной скобы

Отворачивают четыре болта, крепящие механизм передачи, и снимают механизм (рис. 24).

Рис. 24. Демонтаж механизма передачи (редуктора)

Монтаж механизма передачи производят в обратном порядке.

Электродвигатель слива и сливной клапан

Положив стиральную машину лицевой стороной на пол, отворачивают регулировочный винт и два болта, крепящих электродвигатель слива (рис. 25).

Рис. 25. Демонтаж электродвигателя слива

Извлекают тросик из направляющей.

Отсоединяют электродвигатель слива. С помощью отвертки поворачивают крышку сливного клапана, как показано на рис. 26, и снимают крышку с корпуса клапана.

Рис. 26. Демонтаж сливного клапана

Регулировка механизма торможения

Для моделей без сливного насоса: ослабив регулировочный винт, установить величину зазора, как показано на рис. 27. Вновь туго затянуть регулировочный винт.

Рис. 27. Регулировка механизма торможения (для моделей без сливного насоса)

Для моделей со сливным насосом: туго затянуть винт тормозного шарнира (рис. 28).

Рис. 28. Регулировка механизма торможения (для моделей со сливным насосом)

Ослабить регулировочный болт и повернуть его, пока конец болта не коснется тормозного рычага (рис. 29). Затянуть крепежную гайку и капнуть краски для фиксации.

Рис. 29. Регулировка механизма торможения (тормозной рычаг)

Не следует прилагать избыточное усилие при затяжке регулировочных винтов.

Сообщения о неисправностях

В табл. 6 приведены сообщения о возможных неисправностях, возникающие на цифровом дисплее стиральной машины.

Таблица 6. Сообщения о возможных неисправностях, возникающие на цифровом дисплее стиральных машин Daewoo

Дан наиболее сложный вариант схемы — со сливным насосом и двумя клапанами залива воды.

Устройство стиральных машин данной серии показано на рис. 31—34, а перечни соответствующих компонентов — в табл. 7 — 10.

Рис. 31 Компоненты стиральной машины Daewoo серии Z bubble (верхняя рама и электрические компоненты)

Таблица 7. Компоненты стиральной машины Daewoo серии Z bubble (верхняя рама и электрические компоненты)

Рис. 32 Компоненты стиральной машины Daewoo серии Z bubble (корпусные элементы)

Таблица 8. Компоненты стиральной машины Daewoo серии Z bubble (корпусные элементы)

Рис. 33 Компоненты стиральной машины Daewoo серии Z bubble (барабан и пульсатор)

Таблица 9. Компоненты стиральной машины Daewoo серии Z bubble (барабан и пульсатор)

Рис. 34 Компоненты стиральной машины Daewoo серии Z bubble (бак, электродвигатель, механизм передачи)

Таблица 10. Компоненты стиральной машины Daewoo серии Z bubble (бак, электродвигатель, механизм передачи)

Статья подготовлена по материалам журнала «Ремонт & сервис»

Ремонт автоматических стиральных машин процесс достаточно творческий и требует высокой квалификации, поэтому если Вы проживаете в Москве, доверьте ремонт стиральной машины, профессионалам.

Всего хорошего, пишите to Elremont © 2007

Источник
