Скребок колонный механический (скрепер) предназначен для очистки внутренней поверхности обсадных или насосно-компрессорных колонн от перфорационных заусенцев, ржавчины, цементной корки, парафина, глинистой корки, цементной оболочки и других отложений.

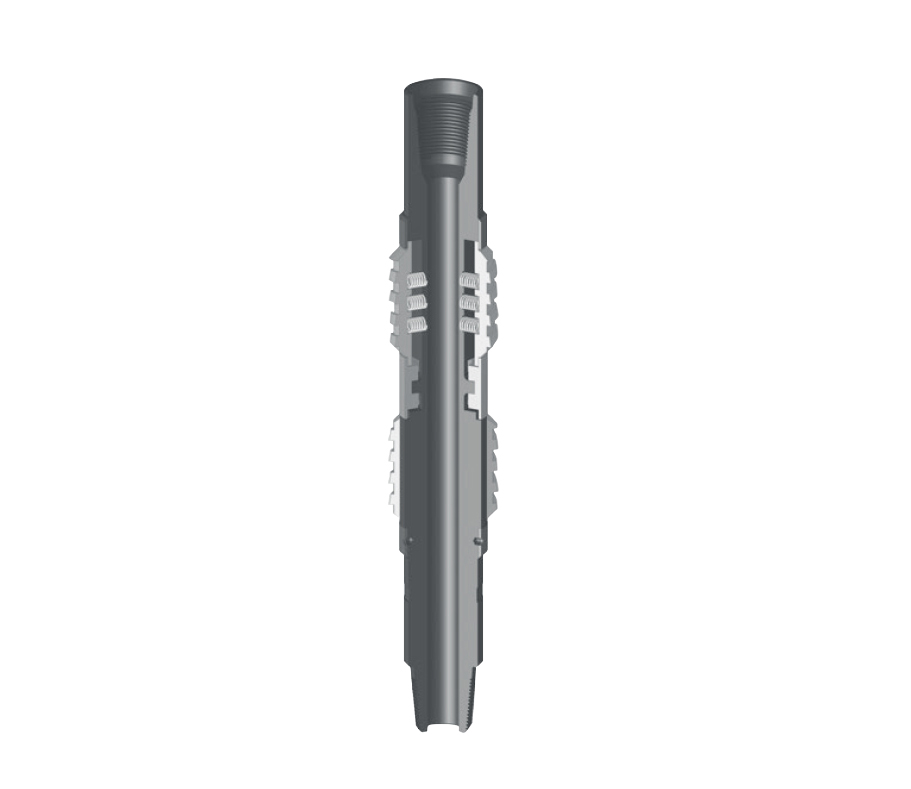

Скребок колонный механический представляет собой неразъёмный трубчатый корпус со сквозным отверстием для промывки, на верхнем и нижнем концах выполнены муфтовая и ниппельная присоединительные резьбы. В продольных пазах корпуса установлены, с возможностью радиального перемещения, шесть лезвий плашечного типа с износостойкой закаленной поверхностью режущих кромок (твёрдость ограничить твёрдостью колонны очищаемых труб).
Усилия, прижимающие лезвия к поверхности очищаемой трубы, создаются за счёт действия сжатых пружин. В пазах корпуса лезвия удерживаются разрезным кольцом, закреплённым четырьмя винтами. Лезвия располагаются на корпусе в два яруса, по три штуки в каждом, обеспечивая очистку ста процентов периметра внутренней поверхности трубы. Очистка колонны производится в процессе спуска скребка в скважину на бурильных или насосно-компрессорных трубах, при этом лезвия, скользящие по очищаемой поверхности, срезают неровности и загрязнения.
Скребок спускается в скважину на насосно-компрессорных или бурильных трубах. Очистка производится по всей длине колонны или на определенных ее интервалах. Очистка осуществляется возвратно-поступательным перемещением инструмента (рабочий ход вниз) и должна сопровождаться непрерывной или периодической циркуляцией промывочной жидкости.
Скрепер механический эксплуатируется при температуре окружающей среды от — 60⁰ С до + 120⁰ С, в средах: пластовая нефть, вода, попутный нефтяной газ с содержанием СО₂ до 6%.
Скребок колонный механический незаменим для случаев, требующих особенно тщательной очистки, и, при умелом обращении, делает это за один проход.
Характеристика скреперов
| С -102 | С -114 | С-127 | С -140 | С -146 | С -168 | СК-178 | |
| Условный диаметр очищаемой колонны по ГОСТ 632-80, ГОСТ 633-80, мм | 102 | 114 | 127 | 140 | 146 | 168 | 178 |
| Рабочий диапазон по внутреннему диаметру колонны, мм | 85-92 | 93-108 | 105-120 | 116-130 | 122-137 | 140-157 | 152-169 |
| Наружный диаметр корпуса D, мм | 73 | 90 | 90 | 112 | 112 | 137 | 137 |
| Диаметр промывочного канала d, мм | 25 | 25 | 25 | 32(48) | 32(48) | 32(48) | 32(48) |
| Длина L, мм | 600 | 600 | 600 | 850(750) | 850(750) | 900 | 900 |
| Наружный диаметр по лезвиям D₁, мм | 93,2 | 108 | 108 | 130 | 137 | 157 | 169 |
| Присоединительная резьба Р | |||||||
| по ГОСТ 633-80 | НКТ-60 | НКТ-60 | НКТ-60 | НКТ-73(73В) | НКТ-73(73В) | НКТ-73(73В) | НКТ-73(73В) |
| по ГОСТ 5286-75 | З-50 | З-50 | З-50 | З-76 | З-76 | З-76 | З-76 |
| по ГОСТ Р 50846-96 | З-50 | З-50 | З-50 | З-73 | З-73 | З-73 | З-73 |
| Масса, кг | 18 | 20 | 20 | 38 | 40 | 54 | 56 |
Узнать стоимость
-
г. Ижевск,
ул. Воткинское Шоссе, 170а
- Главная
- Скребок СКМ-146, СКМ-168, Скрепер механический С-140
Скребок СКМ-146, СКМ-168, Скрепер механический С-140
Оборудование предназначено для очистки нефтяных труб от буровой грязи, цемента, осколков, ржавчины, накипи, парафина, перфорационных заусенцев и прочих предметов, находящихся на внутренних стенках труб.
Похожие товары
Категории товаров
- Ключи ручные
- Грузоподъемное оборудование
- Вертлюги буровые
- Вертлюги промывочные
- Элеваторы одноштопорные
- Элеватор ЭХЛ,КМ
- Вертлюги эксплуатационные
- Породоразрушающий инструмент
- Насосное оборудование
- Оснастка бурильных и обсадных колонн
- Роторы и редукторы
- Ловильный и вспомогательный инструмент
- Противовыбросовое и герметизирующее оборудование
- Ключи ГКШ
- Для насосно-компрессорных труб
- Для обсадных труб
- Для бурильного инструмента
- Для насосно-компрессорных штанг
- Спайдеры СПГ
- Гидростанции электрические
- Насосы буровые
- Пакеры буровые
- Кран шаровый
- Муфты БРС LSQ
- Скребки
- Запасные части
- Ключи машинные
- Прочее оборудование
Создание и поддержка сайта — Webfaza
Скребок колонный механический универсальный СК
Скребок колонный СК.102/114; СК 127; СК 140/146/168; СК 178; СКМ 146/168/178 для удаления коррозии, глинистой корки, цементной оболочки, парафинистых отложений, заусенец с внутренних стенок обсадных труб с условным диаметром 102, 114, 127, 140, 146, 168, 178 мм, при восстановлении проходимости интервала сверху вниз.
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|||||
|
СК 102/114 |
СК 127 |
СК 140/146/168 |
СК 178 |
СКМ 146/168/178 |
|
|
Диаметр очищаемой поверхности, мм |
80…..90; |
108,6-115,8 |
117-134; |
152,4-166 |
122-133; 141-154; |
|
Перекрытие очищаемой поверхности плашками, град |
360 |
360 |
360 |
360 |
360 |
|
Диаметр проходного отверстия, мм |
25 |
32 |
32 |
32 |
51 |
|
Присоединительная резьба ГОСТ Р 50864-96 |
З-66 |
З-76 |
З-76 |
З-76 |
З-86 |
|
Длина,мм |
600 |
620 |
770 |
770 |
800 |
|
Масса, кг |
18,7; 19,1 |
23 |
42; 55 |
60 |
42; 52; 62 |
НАЗНАЧЕНИЕ
Скрепер механический С предназначен для очистки внутренней поверхности обсадных или насосно-компрессорных колонн от перфорационных заусенцев, ржавчины, цементной корки, парафина и других отложений.
ОПИСАНИЕ

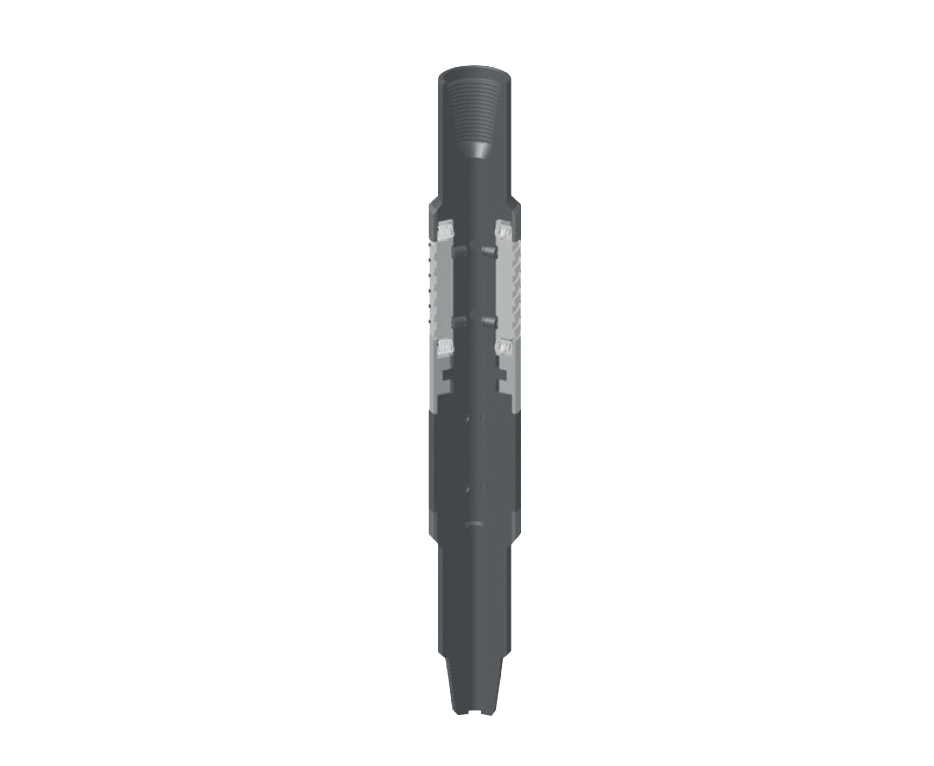

Скрепер механический С состоит из корпуса, плашек, направителей, разрезного кольца, пружин и винтов. Корпус на верхнем и нижнем концах имеет муфтовую и ниппельную присоединительные резьбы. Для циркуляции промывочного раствора в корпусе предусмотрен центральный промывочный канал. В продольных пазах корпуса устанавливаются c возможностью радиального перемещения шесть плашек с износостойкой закаленной рабочей поверхностью. Плашки располагаются на корпусе в два яруса по три штуки в каждом, что обеспечивает очистку всей внутренней поверхности трубы. Прижим плашек к поверхности очищаемой трубы осуществляется усилием, возникающим за счет действия сжатых пружин (по 3 на каждую плашку). В пазах корпуса плашки удерживаются с одной стороны направителями, с другой – разрезным кольцом, закрепленным четырьмя винтами.
Очистка колонны производится в процессе спуска скребка в скважину на бурильных или насосно-компрессорных трубах, при этом плашки, скользя по внутренней поверхности, срезают неровности и загрязнения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Типоразмер |
Условный диаметр колонны, мм |
Основные размеры, мм |
Диаметр промывочного канала, мм |
Присоединительная резьба по ГОСТ 28487-90 |
Диапазон диаметров очищаемых скребком, мм |
|
|
Наружный диаметр |
Длина |
|||||
|
С-89 |
89 |
73 |
630 |
22 |
З-50 |
74-83 |
|
С-102 |
102 |
82 |
650 |
20 |
З-50 |
83-94 |
|
С-114 |
114 |
90 |
720 |
28 |
З-50 |
92-106 |
|
С-127 |
127 |
100 |
720 |
28 |
З-73 |
102-120 |
|
С-140 |
140 |
112 |
760 |
30 |
З-76 |
114-132 |
|
С-146 |
146 |
118 |
760 |
32 |
З-76 |
120-138 |
|
С-168 |
168 |
138 |
800 |
32 |
З-76 |
140-158 |
|
С-178 |
178 |
146 |
800 |
32 |
З-76 |
148-164 |
|
С-194 |
194 |
155 |
940 |
58 |
З-117 |
157-183 |
|
С-245 |
245 |
206 |
1200 |
95 |
З-133 |
210-234 |
Возможно изготовление любых типоразмеров согласно техническому заданию заказчика.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ
Скрепер механический С для очистки колонны с условным диаметром 127 мм и с присоединительной резьбой муфта З-86.
Скребок колонный механический (скрепер) предназначен для очистки внутренней поверхности обсадных или насосно-компрессорных колонн от перфорационных заусенцев, ржавчины, цементной корки, парафина, глинистой корки, цементной оболочки и других отложений.
Скребок колонный механический представляет собой неразъёмный трубчатый корпус со сквозным отверстием для промывки, на верхнем и нижнем концах выполнены муфтовая и ниппельная присоединительные резьбы. В продольных пазах корпуса установлены, с возможностью радиального перемещения, шесть лезвий плашечного типа с износостойкой закаленной поверхностью режущих кромок (твёрдость ограничить твёрдостью колонны очищаемых труб).
Усилия, прижимающие лезвия к поверхности очищаемой трубы, создаются за счёт действия сжатых пружин. В пазах корпуса лезвия удерживаются разрезным кольцом, закреплённым четырьмя винтами. Лезвия располагаются на корпусе в два яруса, по три штуки в каждом, обеспечивая очистку ста процентов периметра внутренней поверхности трубы. Очистка колонны производится в процессе спуска скребка в скважину на бурильных или насосно-компрессорных трубах, при этом лезвия, скользящие по очищаемой поверхности, срезают неровности и загрязнения.
Скребок спускается в скважину на насосно-компрессорных или бурильных трубах. Очистка производится по всей длине колонны или на определенных ее интервалах. Очистка осуществляется возвратно-поступательным перемещением инструмента (рабочий ход вниз) и должна сопровождаться непрерывной или периодической циркуляцией промывочной жидкости.
Скрепер механический эксплуатируется при температуре окружающей среды от — 60⁰ С до + 120⁰ С, в средах: пластовая нефть, вода, попутный нефтяной газ с содержанием СО₂ до 6%.
Скребок колонный механический незаменим для случаев, требующих особенно тщательной очистки, и, при умелом обращении, делает это за один проход.
Характеристика скреперов
| С -102 | С -114 | С-127 | С -140 | С -146 | С -168 | СК-178 | |
| Условный диаметр очищаемой колонны по ГОСТ 632-80, ГОСТ 633-80, мм | 102 | 114 | 127 | 140 | 146 | 168 | 178 |
| Рабочий диапазон по внутреннему диаметру колонны, мм | 85-92 | 93-108 | 105-120 | 116-130 | 122-137 | 140-157 | 152-169 |
| Наружный диаметр корпуса D, мм | 73 | 90 | 90 | 112 | 112 | 137 | 137 |
| Диаметр промывочного канала d, мм | 25 | 25 | 25 | 32(48) | 32(48) | 32(48) | 32(48) |
| Длина L, мм | 600 | 600 | 600 | 850(750) | 850(750) | 900 | 900 |
| Наружный диаметр по лезвиям D₁, мм | 93,2 | 108 | 108 | 130 | 137 | 157 | 169 |
| Присоединительная резьба Р | |||||||
| по ГОСТ 633-80 | НКТ-60 | НКТ-60 | НКТ-60 | НКТ-73(73В) | НКТ-73(73В) | НКТ-73(73В) | НКТ-73(73В) |
| по ГОСТ 5286-75 | З-50 | З-50 | З-50 | З-76 | З-76 | З-76 | З-76 |
| по ГОСТ Р 50846-96 | З-50 | З-50 | З-50 | З-73 | З-73 | З-73 | З-73 |
| Масса, кг | 18 | 20 | 20 | 38 | 40 | 54 | 56 |
Узнать стоимость
Скребок колонный механический СК
Скребок колонный СК.102/114; СК 127; СК 140/146/168; СК 178; СКМ 146/168/178 для удаления коррозии, глинистой корки, цементной оболочки, парафинистых отложений, заусенец с внутренних стенок обсадных труб с условным диаметром 102, 114, 127, 140, 146, 168, 178 мм, при восстановлении проходимости интервала сверху вниз.
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|||||
|
СК 102/114 |
СК 127 |
СК 140/146/168 |
СК 178 |
СКМ 146/168/178 |
|
|
Диаметр очищаемой поверхности, мм |
80…..90; |
108,6-115,8 |
117-134; |
152,4-166 |
122-133; 141-154; |
|
Перекрытие очищаемой поверхности плашками, град |
360 |
360 |
360 |
360 |
360 |
|
Диаметр проходного отверстия, мм |
25 |
32 |
32 |
32 |
51 |
|
Присоединительная резьба ГОСТ Р 50864-96 |
З-66 |
З-76 |
З-76 |
З-76 |
З-86 |
|
Длина,мм |
600 |
620 |
770 |
770 |
800 |
|
Масса, кг |
18,7; 19,1 |
23 |
42; 55 |
60 |
42; 52; 62 |
Скреперы механические типа СК и гидравлические типа СКГ
Краткое описание
Скреперы предназначены для очистки нефтяных труб от буровой грязи, цемента, осколков, ржавчины, накипи, парафина, перфорационных заусенцев и прочих предметов, находящихся на стенках труб.
Конструкция скреперов обеспечивает:
У механических типа СК – постоянное прижатие плашек к стенкам скважины с помощью пружин, а также циркуляцию промывочной жидкости при проведении аварийных работ;
У гидравлических типа СКГ – поджатие плашек к стенкам скважины в необходимом месте давлением, создаваемым внутри скрепера.
Скреперы выпускаются с правой и левой присоединительной резьбой.
Технические характеристики:
|
Типоразмер скрепера |
Условный диаметр очищаемой трубы, мм |
Диаметр, мм |
Диапазон очищаемых диаметров, мм |
Присоединительная резьба |
|
|
Корпуса |
Проходного отверстия |
||||
|
СК-73 |
73 |
53 |
12 |
58…66 |
3-38 ГОСТ Р50864-96 |
|
СК-89 |
89 |
68 |
18 |
69…81 |
3-44 ГОСТ Р50864-96 |
|
СК-102 |
102 |
74 |
14 |
87,5…91,5 |
3-50 ГОСТ 7918-75 |
|
СК-114 |
114 |
90 |
24 |
95…107 |
3-66 ГОСТ 28487-90 |
|
СК-127 |
127 |
95 |
24 |
107…119 |
3-66 ГОСТ 28487-90 |
|
СК-140 |
140 |
112 |
32 |
116…131 |
3-76 ГОСТ 28487-90 |
|
СК-146 |
146 |
112 |
32 |
123…137 |
3-76 ГОСТ 28487-90 |
|
СК-168 |
168 |
133 |
38 |
142…158 |
3-88 ГОСТ 28487-90 |
|
СК-178 |
178 |
133 |
38 |
146…170 |
3-88 ГОСТ 28487-90 |
|
СК-194 |
194 |
150 |
50 |
161,5…182,5 |
3-108 ГОСТ 28487-90 |
|
СК-219 |
219 |
170 |
58 |
198…208 |
3-108 ГОСТ 28487-90 |
|
СК-245 (3-102) |
245 |
206 |
70 |
210…234 |
3-102 ГОСТ 28487-90 |
|
СКГ-140 |
140 |
112 |
20 |
116…131 |
3-76 ГОСТ 28487-90 |
|
СКГ-168 |
168 |
133 |
20 |
142…158 |
3-88 ГОСТ 28487-90 |
