Schmidt Hammer 225 Руководство по эксплуатации Склерометр Модель: Schmidt Hammer 225 Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM
Schmidt Hammer 225 Оглавление 1. Назначение изделия . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 2. Технические характеристики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 3. Комплектность. . . .
Schmidt Hammer 225 Назначение изделия Склерометр Schmidt Hammer 225 (в дальнейшем склерометр) предназначен для определения прочности бетона на сжатие в диапазоне 10 — 60 МПа в бетонных и железобетонных конструкциях и изделиях методом упругого отскока по ГОСТ 22690. Принцип действия склерометра
Schmidt Hammer 225 Энергия удара не менее 1,8 Дж. Усилие сжатия пружины для удара не более 70 Н. Цена одного деления шкалы 2 условные единицы (в дальнейшем — усл. ед.) Высота отскока бойка при ударе на наковальне 78 ±2 усл. ед. шкалы склерометра Вариация показаний при измерении высоты отскока на
Schmidt Hammer 225 Комплектность Склерометр, упаковочный футляр, наждачный камень, руководство по эксплуатации. Устройство и принцип работы В корпусе склерометра, состоящем из цилиндрической 17, конической 18 частей (рис. 1), смонтированы пружинный ударный механизм, содержащий съемный индентор 21,
Schmidt Hammer 225 Рис.1 MEASUREMENT FOUNDATION
Schmidt Hammer 225 кнопка не будет нажата, то после отвода корпуса от поверхности бетона держатель 10 вернет бегунок 6 в исходное положение. Для возврата склерометра в исходное положение (после удара, фиксации и считывания отсчета) необходимо слегка нажать на сферический конец индентора. При этом
Schmidt Hammer 225 фиксируя положение бегунка после удара. Вынуть склерометр из гильзы наковальни и определить по шкале высоту отскока с точностью до единицы (0,5 деления шкалы); она должна находиться в пределах, указанных в паспорте Сделать еще четыре удара. Во всех случаях бегунок после снятия
Schmidt Hammer 225 Техническое обслуживание Склерометр обслуживается в авторизованном производителем сервисном центре. Техническое обслуживание выполняют после длительного пользования (20000 ударов), но не реже, чем раз в полгода перед началом работ. Методика калибровки Склерометр калибруют по МК
Schmidt Hammer 225 Наименование операции Наименование образцового средства измерения и вспомогательного инструмента; номер документа, регламентирующего технические требования к средству, его основные технические характеристики Внешний осмотр Определение мет- рологических харак теристик
Schmidt Hammer 225 К проведению калибровки допускают лиц, имеющих соответствующую квалификацию в соответствии. Условия калибровки: При проведении калибровки должны быть соблюдены нормальные условия: температура окружающего воздуха (20±2)° С, влажность (не более 80) %. Проведение калибровки. Внешний
Schmidt Hammer 225 Разности показаний Δi не должны превышать двух усл. ед. Склерометры, прошедшие калибровку с отрицательным результатом, к применению не допускаются, их направляют в ремонт и дают заключение об изъятии их из обращения. 12 MEASUREMENT FOUNDATION
Schmidt Hammer 225 Протокол калибровки высоты отскока бойка и вариации показаний Определение высоты отскока бойка и вариации показаний склерометра Schmidt Hammer 225 №_______________________________________________при испытании на наковальне
Schmidt Hammer 225 8 9 10 Заключение: Склерометр Schmidt Hammer 225 №____________ соответствует требованиям. Калибровку провел _____ ________________201__г. ________________________ 14 (______________________) MEASUREMENT FOUNDATION
Schmidt Hammer 225 Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 1 года со дня покупки. Во время гарантийного срока, при
Приложение 1 Ориентировочная зависимость прочности бетона на сжатие R от величины упругого отскока Н 15 20 25 30 35 40 45 50 55 60 8.0 50 7.5 40 5.0 30 4.5 20 3.0 10 15 20 25 30 35 40 Величина упругого отскока, Н 45 50 55 1.5
Приложение 2 Контрольная наковальня Техническое описание и порядок использования Наковальня — приспособление для проверки исправности работы и наладки склерометров. Это новая разработка, позволившая существенно снизить массу против обычной контрольной наковальни. Для проверки склерометра наковальню
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________
ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 12
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью
Schmidt Hammer 225 Operating manual Test Hammer Model: Schmidt Hammer Manufacturer Address: WWW. ADAINSTRUMENTS.COM
Schmidt Hammer 225 Table of contents 1. Working principle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 2. Operational procedures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 3.
Schmidt Hammer 225 Working principle Test hammer the stability of technical specification, reliability, consistency, rebound method for ensuring the accuracy of testing the compressive strength of concrete is essential. Therefore, the technical parameters and specification of test hammer should be
Schmidt Hammer 225 Namely: the length for strike hammer and rod instant of collision when strike tension spring is a free don’t stress state. Maximum static friction force between pointer slider and shaft, the standard identified as 0.5-G.SN, pointer-axis does not allow grease smear. With 0.1-1N’s
Schmidt Hammer 225 Rebound values. As we all know, using rebound hammer inspecting strength of concrete components is actually detected the surface hardness of concrete and use a special definition of rebound values to describe and characterization of concrete hardness, obtained the correlation
Schmidt Hammer 225 26 MEASUREMENT FOUNDATION
Schmidt Hammer 225 Operational procedures of test hammer Test hammer proper operation can improve the testing accuracy. Test hammer in operation throughout the entire process should pay attention to hand holding instruments posture correct: namely, One hand hold the front part of the Test Hammer,
Schmidt Hammer 225 3. Rebound operation Follow the operation abovp-mentioned and to continue pushing and press the Test Hammer until the rebound hammer and hook was disengaged and under the stretched actoin of strike tension spring, strike hammer along the center guide rod impact quickly, kinetic
Schmidt Hammer 225 3. Updated the concrete strength presumed method for single piece and batch inspecting. Calibrate Test hammer In order to ensure the Test Hammer reliability of technical performance and rebound method measurement accuracy should be regular or irregular status of the instrument
Schmidt Hammer 225 However, the movement can be taken to out of the instrument, and attchat a reversed margin, can be measured: Take the strike hammer hang to hook, single-handedly stretched the spring out of the outer end face of rebound face, by vernier caliper measured the distance between
Schmidt Hammer 225 Test Hammer should be regularly maintained, general maintenance only needs to take out the movement, wipe the dirt of collision surface between rebound hammer with pole and center guide rod, then wipe center guide rod to use cleaning cotton with watches oil, and calibrating on
Schmidt Hammer 225 WARRANTY This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workmanship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will
Certificate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument
WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 12
WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modifications with the purpose of improvement
ADA MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM
-
Contents
Table of Contents -
Bookmarks
Quick Links
R
Elcometer 3092
Sclerometer
Hardness Tester
Operating Instructions
www.elcometer.com
Related Manuals for Elcometer 3092
Summary of Contents for Elcometer 3092
-
Page 1
Elcometer 3092 Sclerometer Hardness Tester Operating Instructions www.elcometer.com… -
Page 2
(in a retrieval system or otherwise) or translated into any language, in any form or by any means (electronic, mechanical, magnetic, optical, manual or otherwise) without the prior written permission of Elcometer Limited. A copy of this Instruction Manual is available for download on our Website via www.elcometer.com TMA-0598 Issue 1 — Text with cover 25226 www.elcometer.com… -
Page 3: Table Of Contents
CONTENTS Section Page About this gauge …………………………..3 Setting the tip force …………………………5 Testing a surface …………………………. 9 Maintenance …………………………..10 Technical specification ……………………….10 Spares ……………………………..11 Related equipment…………………………12 www.elcometer.com…
-
Page 4: About This Gauge

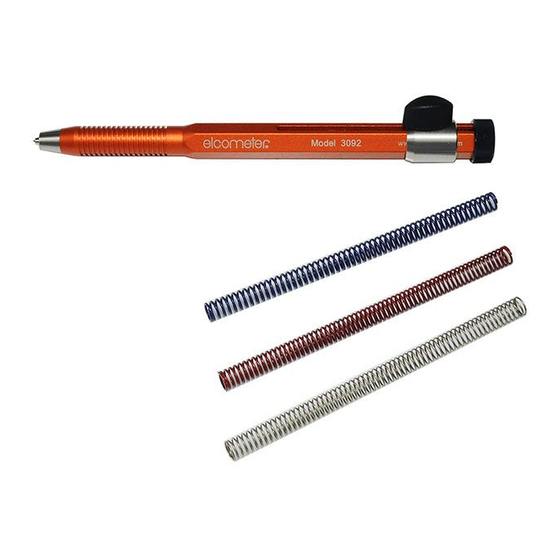

This Elcometer 3092 Sclerometer Hardness Tester is a world beating product. With the purchase of this product you now have access to the worldwide service and support network of Elcometer. For more information visit our website at www.elcometer.com…
-
Page 5
Ÿ Operating instructions Ÿ Your Elcometer 3092 Sclerometer Hardness Tester is packed in a cardboard and foam package. Please ensure that this packaging is disposed of in an environmentally sensitive manner. Consult your local Environmental Authority for further guidance. www.elcometer.com… -
Page 6: Setting The Tip Force
To maximise the benefits of your new Elcometer 3092 Sclerometer Hardness Tester please take some time to read these Operating Instructions. Do not hesitate to contact Elcometer or your Elcometer supplier if you have any questions. 2 SETTING THE TIP FORCE The force applied by the tip on the surface is determined by the colour of the spring and the position of the sliding collar.
-
Page 7
2.2 FITTING AND ADJUSTING A SPRING 1. Loosen locking screw to release spring tension. 2. Unscrew and remove the black knurled end cap. 3. Slide the collar off the Sclerometer. www.elcometer.com… -
Page 8
2.2 FITTING AND ADJUSTING SPRING (continued) 4. Remove the spring. 5. Select the appropriate spring and insert into the Sclerometer. 6. Refit the collar. www.elcometer.com… -
Page 9
8. Find the scale on the Sclerometer which matches the colour of the spring and adjust the tip force by sliding the collar to the required setting on the scale. 9. Tighten the locking screw. The gauge is now set and ready for testing. www.elcometer.com… -
Page 10: Testing A Surface
3. Examine the surface for marks left by the tip of the tool. Illuminating the surface from behind will help to reveal surface marking. If the surface is unmarked, increase the spring loading and repeat steps 1 to 3 until surface marking is detected. www.elcometer.com…
-
Page 11: Maintenance
Always check the tip before use for damage or contamination. Clean or replace the tip if necessary. Replacement tips and springs are available from Elcometer or your local supplier — see “ Spares” on page 11. Details of Elcometer offices around the world are detailed on the Elcometer website, www.elcometer.com…
-
Page 12: Spares
6 SPARES Your Elcometer 3092 Sclerometer Hardness Tester is complete with all the items required to start taking measurements. Over the life of the gauge, the following spare parts and optional accessories may be required: 6.1 SPRINGS Spring colour Force…
-
Page 13: Related Equipment
7 RELATED EQUIPMENT In addition to the Elcometer 3092 Sclerometer Hardness Tester, Elcometer produces a wide range of other coating testing equipment. Users of the Elcometer 3092 Sclerometer Hardness Tester may also benefit from the following Elcometer product ranges: Elasticity and Resistance Deformation Testers Ÿ…
Склерометрия, как измерение твердости материалов, до начала прошлого века применялась только в виде царапания изучаемой поверхности. Но в 40-ых годах 20 века метод заменён на вдавливание в строительные материалы инденторами различных видов при помощи прибора – склерометра.
Содержание
- Для чего нужен склерометр
- Принцип работы склерометра
- Склерометр и его виды
- Характеристики выбираемого склерометра
- Цена склерометров
- Как пользоваться склерометром
- Таблица с расшифровками показаний
- Возможные погрешности и от чего они зависят
- Выводы
Для чего нужен склерометр
Область использования склерометров – строительство, в которой этим прибором проводится контрольное измерение прочности бетона, кирпича и конструкций из них. Причём прибором можно осуществлять контроль качества как целого, уже возведённого, здания, так и отдельных его участков на всех этапах строительства.
При помощи склерометра определяют показатели различных материалов на:
- Твёрдость.
- Однородность.
- Плотность.
- Пластичность.
- Износостойкость.
Этим прибором выявляются отклонения от нормы и ГОСТов в строительстве при использовании: песка, цемента, композиционных материалов, цветных металлов и различных скрепляющих смесей. Но «любимцем» при тестировании является бетон. Этот быстро застывающий и очень твёрдый в окончательно оформившейся конструкции материал играет важную роль основы многих сооружений. Поэтому от строгого соблюдения регламента смешивания бетонного раствора, правильности его заливки и условий застывания, в конечном счёте, зависит длительность пользования зданием.
Также измеритель прочности бетона применим и в оценке довольно старых помещений с целью определения необходимости проведения капитального или текущего ремонта. А проверку объекта недвижимости в профилактических целях проводят не чаще одного раза в год.
Важно! Действие склерометра основано на неразрушающем методе проведения исследования путём измерений сопротивления материалов вдавливанию.
Прочность бетонной заливки определяется по результатам тестирования:
- Твёрдости при сжатии.
- Растяжимости.
- Сопротивлению отрыву и изгибам.
- Усилиям при попытке скалываний.
Важно! Твердомер не является стандартизированным средством измерения, а применяется в качестве подсобного, дополнительного способа контроля над качеством строительства.
Склерометр, как измерительный прибор, исследует поверхность с целью выявления:
- Пустот.
- Сколов.
- Неоднородности.
- Расслоений.
- Недостаточного уплотнения и т. п.
Неразрушающий контроль по качеству строительства и прочности бетонных, железобетонных и кирпичных сооружений методом ударного импульса помогает оценке физико-механических свойств конструкции и отдельных частей.
Принцип работы склерометра
Проверка бетона на прочность при возведении любых сооружений является качественным залогом долговечности объекта и безопасности его пользователей. Для этого при любых строительных работах применяют склерометр, как один из «независимых ревизоров» неразрушающего контроля прочности бетона, кирпичной кладки или скрепляющего раствора.
Принцип действия механических или электронных приборов для определения прочности бетона состоит в определении дальности отскока бойка от бетона или другой тестируемой поверхности. Расстояние фиксируется и обрабатывается специальным датчиком с функцией обработки и выбраковки импульсов.
Сам отскок производится при использовании ударно-импульсного метода и замеряется условными единицами в соответствии со шкалой прибора.
Важно! Показатель датчика даёт не безусловные, а косвенные характеристики прочности материалов на сжатие.
Для получения качественных характеристик объекта применяются и прочие измерения.
Склерометр и его виды
В соответствии с принципом работы и его действием измерительные устройства подразделяют на несколько видов:
Приборы электронных современных модификаций гораздо чувствительнее и точнее по сравнению с предыдущими, механическими, аналогами.
Характеристики выбираемого склерометра
Характеристики следующие:
- Измеряемая прочность материала.
- Диапазон измерения.
- Время одного измерения.
- Тип и возможности энергопитания.
- Период непрерывной работы без дополнительных зарядок аккумулятора.
- Предел допускаемой основной относительной погрешности в процентном отношении.
- Погрешность преобразования сигналов.
- Усилие сжатия пружины для удара.
- Радиус сферы интендора.
- Нормированная энергия удара.
- Масса и размеры прибора.
- Эксплуатационные условия.
Цена склерометров
Стоимость склерометров определяется функционалом изделия и разными факторами:
- Назначение.
- Функциональность.
- Вид и оснащение.
- Степень инновационности.
Электронные агрегаты по цене обойдутся от 30 000 до 59 000 рублей, а механические аналоги в 2-3 раза дешевле, т.е. от 12 000 до 33 000 рублей.
К каждому прибору производитель прилагает подробную инструкцию по его применению.
Как пользоваться склерометром
Аппараты тестирования прочности твёрдых поверхностей, названы по имени их изобретателей: Физделя или Кашкарова. Но наиболее известен прибор, названный именем Шмидта, так как именно этот учёный значительно усовершенствовал измеритель. Рассмотрим на примере, как определить прочность бетона неразрушающим методом на практике.
Алгоритм пользования молотком Шмидта:
- Выбрать исследуемый участок поверхности.
- Ударным плужнером/индентором прибор следует прижать к измеряемой плоскости, на которой отсутствуют металлические части/арматура.
Внимание! Отсутствие металла в исследуемом участке – обязательное условие.
- Нажать пусковую кнопку, приводящую боёк в действие.
- Дождаться звука резкого удара, который образуется при соприкосновении индентора под действием пружины к тестируемому участку.
- Ознакомиться с результатами на дисплее.
По окончании теста четырёхпружинная система возвращает ударник/плужнер к исходному положению в режиме обратного отскока, а испытания бетона завершены.
По силе отскока бойка на определённое расстояние отслеживается уровень прочности исследуемой поверхности. Чем дальше отскок, тем твёрже материал. Этот показатель прибор выводит на цифровую шкалу, предложенную ещё в 1722 году изобретателем Реомюром и усовершенствованную минералогом Моосом. Десятибалльная шкала принята эталонной во всём мире и оценивает степень относительной твёрдости исследуемых поверхностей в границах «от 1 до 10». За минимальную степень твёрдости принят порошок талька (единичка), а максимальный уровень олицетворяет король камней – алмаз (десятка).
Молотки-склерометры различают не только по функционированию, но и по использованию ударной силы индентора в Джоулях.
Различия склерометров по мощности ударной энергии:
- 1 мощность — минимальная, с энергией удара не превышающей 196 кДж;
- 2 мощность – средняя, маятникового типа РТ, с возможностью работы в двух плоскостях и силой 200-500 кДж;
- 3 мощность — высокая, с ударной силой до 735 кДж;
- 4 мощность — высшая, имеющая энергию удара в 2207 Дж.
Проще говоря, не имеет смысла мощным прибором измерять прочность кучки талька, так как, кроме пыльного облака, инициатор испытания ничего не получит. И напротив, маломощный аппарат не даст объективных показаний по измерению прочности цементной или бетонной кладки.
Таблица с расшифровками показаний
Конструкция из бетона на разных этапах застывания может «выдавать» исследователю прочности показатели, не отвечающие нужным требованиям. И только спустя 28 дней бетонная стяжка или стена может считаться полностью готовой к тестированию.
Также на твёрдость влияет марка, условия хранения, срок изготовления и класс строительных материалов.
В таблице представлены средние показатели прочности экспериментального бетонного куба (15*15*15), выполненного из материалов разного вида и класса.
| Марка | Класс | Виды бетона (кроме ячеистого) | Расхождения со стандартом в % | Ячеистый материал | Отличия от марки (в %) |
| М15 М25 М25 М35 М50 М75 М100 М150 М150 |
В1 В1,5 В2 В2,5 В3,5 В5 В7,5 В10 В12,5 |
— — — 32,74 45,84 65,48 98,23 130,97 163,71 |
— — — -6,5 -8,1 -12,7 9,1 -1,8 4,8 |
14,47 21,7 28,94 36,17 50,64 72,34 108,51 144,68 180,85 |
-3,5 — 13,2 15,7 3,3 1,3 -3,5 8,5 -3,55 — |
Примечание: М (марка бетона), начинается с М15 до М150, а В – класс.
Возможные погрешности и от чего они зависят
Твердомер представляет собой не сложный механизм, и ждать от него «беспогрешных» показаний с точностью до абсолютного максимума не стоит. Допустимые нормы отклонений: для механических приборов – 8%, а для электронных – 5%.
Однако, и усовершенствованные модели могут «выдавать» заведомо искажённые показания. На работу склерометров могу повлиять:
- Погодные условия. Каждый прибор, в соответствии с техническими данными производителя, способен функционировать только в заявленных в техническом паспорте условиях. При повышении/понижении температуры или влажности воздуха показатели не могут считаться верными.
- Воздействия извне. Механические, термические или химические изменения/примеси также способны изменить качество показателей.
- Некомпетентность измерителя. При пользовании техническим измерителем нужны опыт и навыки или внимательное прочтение инструкции. При отсутствии мастерства не стоит огорчаться, поскольку прибор не сможет нанести ущерб измеряемой поверхности, а замеры можно произвести заново.
Выводы
Для возведения долговечных и прочных зданий особо важно применять сорта бетона, которые более устойчивы к механическим повреждениям, погодным условиям и агрессивным воздействиям. Вследствие чего на всех этапах строительства нужно уделять особое внимание периодическому тестированию бетонных конструкций на сжатие при помощи склерометра.
