Шланговый противогаз пш 1 руководство по эксплуатации изолирующий

Назначение изделия
Противогаз шланговый ПШ-1 — прибор изолирующего типа, предназначенный для защиты органов дыхания человека в атмосфере содержащей менее 16 объемных процентов кислорода и более 0,5 объемных процента вредных веществ.
Области применения: замкнутые емкости, колодцы, отсеки и т.д.
Технические характеристики
Герметичность шланговой линии при давлении воздуха 0,0133 МПа (100 мм рт.ст.) при этом падение давления в течение 1 мин. МПа ( мм рт.ст.) не более 0,0007 (6)
Сопротивление дыханию, МПа (мм вод.ст.) не более 0,0002 (20)
Вес изделия в упаковке в кг., не более — 15
Устройство и принцип работы
Шланг и тесьма плечевая с веревкой крепятся к поясу. Две последовательно соединенные гофрированные трубки, закрепленные хомутиком на плечевой тесьме, соединяют шлем-маску со шлангом.
Во время работы с надетым противогазом воздух для дыхания поступает под шлем-маску путем самовсасывания. Выдох производится через выдыхательный клапан.
Подготовка изделия к работе
Проверьте внешним осмотром исправность шланга, гофрированных трубок, шлем-маски
Проверьте наличие резиновых прокладочных колец в местах соединения гофрированных трубок между собой, со шлем-маской и со шлангом.
Проверьте герметичность шлем-маски и ее соединения с гофрированной трубкой.
Продуйте шланг от пыли, продувку производить сжатым воздухом.
Подберите необходимый размер шлем-маски. Правильность подбора шлем-маски проверяйте примеркой.
Соберите противогаз
Сборка противогаза производится следующим образом:

  • конец шланга со скобкой закрепить на поясе
  • надевается и укрепляется спасательный пояс. Пряжками регулируется положение плечевой тесьмы
  • гофрированные трубки укрепляются с помощью хомута на плечевой тесьме

После произведенной сборки противогаза надевается подобранная и проверенная на герметичность шлем-маска.
Порядок работы
Войдя в загазованную зону, необходимо сделать несколько глубоких вдохов для проверки неисправности противогаза. При проявлении малейшего запаха ( в случае работы с пахучими веществами) необходимо немедленно выйти из опасной зоны на свежий воздух.
Все работы в противогазе производить под наблюдением мастера и в присутствии дублера, который должен поддерживать связь с работающим посредством сигнально-спасательной веревки и оказывать помощь в случае необходимости.
Необходимо следить, чтобы шланг и веревка не скручивались и не были бы зажаты какими-либо предметами.
Конец шланга с фильтрующей коробкой должен находиться всегда в зоне воздуха, пригодного для дыхания.
Дыхание человека во время работы должно быть спокойным и глубоким.
После окончания работы все детали шлангового противогаза очищаются от грязи, пыли и укладываются в чемодан. Попадание влаги в клапанную коробку шлем-маски не допускается.
Целесообразно иметь запасной противогаз для оказания помощи работающему непосредственно в опасной зоне.
Противогаз шланговый с механической подачей воздуха ПШ-2

Назначение изделия
Противогаз шланговый ПШ-2 — прибор изолирующего типа, предназначенный для защиты органов дыхания человека в атмосфере, содержащей менее 16 объемных процентов кислорода и более 0,5 объемных процента вредных веществ.
Область применения: замкнутые емкости, колодцы, отсеки и т.д.
Технические характеристики
Количество воздуха подаваемого под каждую шлем-маску, л/мин, не менее 50.
Герметичность шланговой линии при давлении воздуха 100 мм рт.ст., при этом падение давления в течение 1 мин. в мм рт.ст., не более 5
Сопротивление дыханию одной линии противогаза в мм вод.ст., не более 20.
Вес изделия в упаковке в кг, не более 65.
Напряжение питания, вольт — 220
Устройство и принцип работы
Общий вид противогаза показан на рис.1. (чтобы загрузить изображение нажмите на «рис.1» ) Шланг(1) и тесьма плечевая (2) с веревкой (3) крепятся к поясу (4). Две последовательно соединенные гоф-трубки, закрепленные хомутиком (5) на плечевой тесьме, соединяют шлем-маску (6) со шлангом, шланг крепится через тройник к установке для подачи воздуха (7).
Во время работы с надетым противогазом воздух для дыхания поступает под шлем-маску под напором от установки для подачи воздуха, которая проводится в действие электродвигателем или вращением рукоятки вручную.
В случае отказа установки для подачи воздуха работающий в противогазе должен немедленно выйти из опасной зоны.
При этом безопасность выхода обеспечивается самовсасыванием воздуха работающим.
Подготовка изделия к работе
Проверьте внешним осмотром исправность шланга, гофрированных трубок, шлем-маски.
Проверьте наличие резиновых прокладочных колец в местах соединения гофрированных трубок между собой, со шлем-маской и со шлангом.
Проверьте герметичность шлем-маски и ее соединение с гофрированной трубкой.
Проверьте герметичность шланговой линии (шланга и двух соединительных трубок) и прочность амуниции к действию статической нагрузки.
Проверьте исправность работы электромотора и вентилятора путем включения электродвигателя в сеть, а также вращением вентилятора вручную.
Вращение должно быть плавным, без заеданий.
Продуйте шланг от пыли. Продувку производить сжатым воздухом.
Подберите необходимый размер шлем-маски. Шлем-маска подбирается работающим индивидуально из поставляемого с противогазом ПШ-2 комплекта шлем-масок 1,2 и 3 ростов.
Рост шлем-маски указан на наружной поверхности резинового корпуса в подбородочной области (рельефная маркировка в кружке)
Для подбора шлем-маски производится два измерения головы с помощью сантиметровой ленты. При первом измерении определяется длина круговой линии, проходящей по подбородку, щекам и через высшую точку головы. При втором измерении определяется длина полуокружности, проходящей по лбу через набровные дуги и соединяющей отверстия обоих ушей. Результаты обоих обмеров складывают и определяют требуемый шлем-маски по приведенной ниже таблице.

Сумма измерений, см Рост шлем-маски
От 93 до 95 1
От 95 до 99 2
От 99 до 103 3

Правильность подбора шлем-маски и ее исправность проверяют примеркой: надев шлем-маску на голову, плотно закрывают ладонью входное отверстие клапанной коробки и пытаются сделать 3-4 глубоких вдоха-выдоха.
Если дыхание невозможно, то шлем-маска исправна и подобрана правильно. Подобранная шлем-маска должна плотно прилегать к лицу, не вызывая болевых ощущений.
Соберите противогаз. Сборка противогаза производится следующим образом:

  • ввернуть тройник (8) в гайку накидную установки для подачи воздуха (7) до упора, предварительно открыв крышку люка (9), см.рис. 1А (чтобы загрузить изображение нажмите на «рис.1А» )
  • шланги посредством накидных гаек привинтить к штуцерам тройника до упора
  • шланги закрепить на боковой стенке установки для подачи воздуха посредством прижима (10) с помощью винтового барашка (11)
  • другие концы шлангов прикрепить к поясам, каждый с помощью скобы, к этим же концам шлангов привинтить гофрированные трубки до упора
  • надеть и закрепить спасательные пояса. Отрегулировать с помощью пряжек положение плечевой тесьмы
  • гофрированные трубки закрепить с помощью хомута на плечевой тесьме, соединив одну трубку с другой

После произведенной сборки противогаза надевается подобранная и проверенная на герметичность шлем-маска.
Порядок работы
Все работы в противогазе производится при участии не менее двух помощников, один из которых обязан следить за нормальной подачей воздуха, другой — поддерживать связь с работающим посредством сигнально-спасательной веревки и оказывать помощь в случае необходимости.
Перед входом в рабочую зону, надев шлем-маску, при неработающей установке для подачи воздуха необходимо сделать несколько глубоких вдохов-выдохов, если дыхание не затруднено, можно приступить к работе, предварительно включив установку для подачи воздуха.
В случае появления под шлем-маской при входе в рабочую зону или в процессе работы постороннего запаха, затруднения дыхания, раздражения слизистых глаз и верхних дыхательных путей, работающий должен задержать дыхание и немедленно выйти из рабочей зоны в чистую, предварительно подав с помощью сигнально-спасательной веревки условный сигнал помощнику.
Необходимо следить, чтобы шланг и веревка не скручивались и не были зажаты какими-либо предметами. Установка для подачи воздуха должна находиться в зоне воздуха, пригодного для дыхания.
Дыхание человека во время работы должно быть спокойным и глубоким.
В случае отказа в работе электропривода установки для подачи воздуха или отключения электропитания, помощник, следящий за работой установки, должен немедленно обеспечить подачу воздуха работающему с помощью ручного привода вентилятора установки. Другой помощник должен подать с помощью сигнально-спасательной веревки условный сигнал работающему о выходе из рабочей зоны и подстраховать выход последнего, осторожно выбирая веревку и шланг.
В случае прекращения принудительной подачи воздуха для дыхания (отказ установки для подачи воздуха и др.), помощник обязан немедленно подать условный сигнал работающему о выходе из опасной зоны, а тот должен, сохраняя спокойствие, немедленно покинуть опасную зону, не снимая противогаза. Безопасность выхода обеспечивается за счет самовсасывания воздуха через установку для подачи воздуха и шланговую линию самим работающим; при этом работающий должен помнить, что возможно затруднение дыхания на вдохе.
После окончания работы все детали шлангового противогаза очищаются от грязи, пыли и укладываются в ящик.
Попадание влаги в клапанную коробку шлем-маски не допускается.
Указание мер безопасности
К работе в противогазе ПШ-2 допускаются лица, изучившие паспорт и прошедшие инструктаж по правилам безопасной работы и получившие навык в противогазе ПШ-2, в том числе и с прекращением принудительной подачи воздуха (отказ установки для подачи воздуха)
Порядок выполнения работ в каждом конкретном случае регламентируется инструкцией по рабочему месту.
Работающий в противогазе ПШ-2 должен обслуживаться помощниками, число которых определяется конкретными условиями работы и должно быть не менее двух.
Один из помощников должен быть готов к немедленному оказанию при необходимости помощи работающему. На рабочем месте дублера должен находиться собранный и проверенный запасной комплект противогаза ПШ-2.
Запрещается входить в зараженную зону в противогазе ПШ-2 без специальных средств защиты кожи в случае наличия опасности отравления работающего через кожу.
Запрещается работать в неисправном противогазе ПШ-2.
При несчастном случае вытаскивание пострадавшего из рабочей зоны осуществляется с помощью сигнально-спасательной веревки, осторожно, без рывков.
Методика проверки герметичности шланговой линии
проверку герметичности шланговой линии следует производить в следующем порядке:

  • собрать установку по схеме согласно рис.II.1 (чтобы загрузить изображение нажмите на «рис.II.1» )
  • проверить установку на герметичность

Для этого отверстие гнезда насадки 5 необходимо загерметизировать при помощи заглушки. Затем в установку через фильтр 1 и пусковой кран 3 при открытом регулирующем вентеле 2 подать сжатый воздух до установления по шкале манометра 4 избыточного давления 0,27 кг/см? (200,0 мм рт.ст.).
Давление корректируют, при необходимости, с помощью регулирующего вентиля 2, после чего поворотом крана 3 подачу воздуха прекращают.
Установка считается герметичной, если в течение 60 сек.давление в системе не изменится

  • конец соединительной трубки (а) проверяемой шланговой линии 7 ввернуть от отказа в гнездо насадки 5, а свободный конец шланга (б) загерметизировать при помощи заглушки8. Затем поворотом пускового крана 3 в установку подать сжатый воздух и с помощью вентиля 2 по манометру 4 установить избыточное давление в системе 0,135±0,005 кгс/см2 (100 мм рт.ст.), после чего поворотом крана 3 подачу воздуха прекратить
  • зафиксировать показание манометра 4 и выдержать шланговую линию при заданном давлении в течение 60 сек., после чего показание манометра зафиксировать повторно.

Герметичность шланговой линии определяется по разности значений давления начального и конечного.
Шланговая линия считается герметичной, если падение давления в ней за 60 сек.составит не более 0,0067 кгс/см2 ( 5 мм рт.ст.)
Методика проверки прочности амуниции и статической нагрузки
Проверку прочности амуниции к действию статической нагрузки следует производить в следующем порядке:

  • собрать установку по схеме согласно рис.II.2 (чтобы загрузить изображение нажмите на «рис.II.2» )
  • перед началом испытаний опробовать работу грузоподъемного механизма 5 свободу вращения блоков 8 и 9
  • надеть амуницию на манекен 1 массой 200±1 кг

Произвести подгонку плечевых тесем с помощью пряжек, затянуть и зафиксировать пояс 2 на манекене с помощью пряжки пояса

  • сигнально-спасательную веревку 4 навесить на уравнительный блок 8, закрепленный на крюке 6 грузоподъемного механизма5, надеть на направляющий блок 9, а свободный конец веревки прочно закрепить на неподвижном крюке 10
  • включить грузоподъемный механизм 5 и поднять манекен 1 на высоту не более 0,5 м над уровнем пола. Грузоподъемный механизм выключить, одновременно включая секундомер и выдержать амуницию под нагрузкой в течение 5 минут
  • через 5 минут включить грузоподъемный механизм 5 и опустить манекен на пол.

Грузоподъемный механизм выключить:

  • сигнально-спасательную веревку 4 снять с крюка 10, блоков 8 и 9 растегнуть пояс и снять с манекена амуницию
  • осмотреть все элементы амуниции на отсутствие разрушения, деформации или разрыва узлов и деталей, проверить опробыванием работу пряжек

Амуницию считают выдержавшей испытания, если при визуальном осмотре не обнаружено заметных дефектов, разрушений, а при опробовании установлена нормальная рябота пряжек.
Допустимое остаточное удлинение веревки после снятия статической нагрузки не более 5% от первоначальной длины веревки.

При проведении испытаний необходимо выполнять «Правила устройства и безопасной эксплуатации грузоподъемных кранов». «Правила техники безопасности при эксплуатации электроустановок потребителем» и «Правила технической эксплуатации электроустановок потребителем».

Источник

Назначение изделия
Противогаз шланговый ПШ-1 — прибор изолирующего типа, предназначенный для защиты органов дыхания человека в атмосфере содержащей менее 16 объемных процентов кислорода и более 0,5 объемных процента вредных веществ.
Области применения: замкнутые емкости, колодцы, отсеки и т.д.
Технические характеристики
Герметичность шланговой линии при давлении воздуха 0,0133 МПа (100 мм рт.ст.) при этом падение давления в течение 1 мин. МПа ( мм рт.ст.) не более 0,0007 (6)
Сопротивление дыханию, МПа (мм вод.ст.) не более 0,0002 (20)
Вес изделия в упаковке в кг., не более — 15
Устройство и принцип работы
Шланг и тесьма плечевая с веревкой крепятся к поясу. Две последовательно соединенные гофрированные трубки, закрепленные хомутиком на плечевой тесьме, соединяют шлем-маску со шлангом.
Во время работы с надетым противогазом воздух для дыхания поступает под шлем-маску путем самовсасывания. Выдох производится через выдыхательный клапан.
Подготовка изделия к работе
Проверьте внешним осмотром исправность шланга, гофрированных трубок, шлем-маски
Проверьте наличие резиновых прокладочных колец в местах соединения гофрированных трубок между собой, со шлем-маской и со шлангом.
Проверьте герметичность шлем-маски и ее соединения с гофрированной трубкой.
Продуйте шланг от пыли, продувку производить сжатым воздухом.
Подберите необходимый размер шлем-маски. Правильность подбора шлем-маски проверяйте примеркой.
Соберите противогаз
Сборка противогаза производится следующим образом:

  • конец шланга со скобкой закрепить на поясе
  • надевается и укрепляется спасательный пояс. Пряжками регулируется положение плечевой тесьмы
  • гофрированные трубки укрепляются с помощью хомута на плечевой тесьме

После произведенной сборки противогаза надевается подобранная и проверенная на герметичность шлем-маска.
Порядок работы
Войдя в загазованную зону, необходимо сделать несколько глубоких вдохов для проверки неисправности противогаза. При проявлении малейшего запаха ( в случае работы с пахучими веществами) необходимо немедленно выйти из опасной зоны на свежий воздух.
Все работы в противогазе производить под наблюдением мастера и в присутствии дублера, который должен поддерживать связь с работающим посредством сигнально-спасательной веревки и оказывать помощь в случае необходимости.
Необходимо следить, чтобы шланг и веревка не скручивались и не были бы зажаты какими-либо предметами.
Конец шланга с фильтрующей коробкой должен находиться всегда в зоне воздуха, пригодного для дыхания.
Дыхание человека во время работы должно быть спокойным и глубоким.
После окончания работы все детали шлангового противогаза очищаются от грязи, пыли и укладываются в чемодан. Попадание влаги в клапанную коробку шлем-маски не допускается.
Целесообразно иметь запасной противогаз для оказания помощи работающему непосредственно в опасной зоне.
Противогаз шланговый с механической подачей воздуха ПШ-2

Назначение изделия
Противогаз шланговый ПШ-2 — прибор изолирующего типа, предназначенный для защиты органов дыхания человека в атмосфере, содержащей менее 16 объемных процентов кислорода и более 0,5 объемных процента вредных веществ.
Область применения: замкнутые емкости, колодцы, отсеки и т.д.
Технические характеристики
Количество воздуха подаваемого под каждую шлем-маску, л/мин, не менее 50.
Герметичность шланговой линии при давлении воздуха 100 мм рт.ст., при этом падение давления в течение 1 мин. в мм рт.ст., не более 5
Сопротивление дыханию одной линии противогаза в мм вод.ст., не более 20.
Вес изделия в упаковке в кг, не более 65.
Напряжение питания, вольт — 220
Устройство и принцип работы
Общий вид противогаза показан на рис.1. (чтобы загрузить изображение нажмите на «рис.1» ) Шланг(1) и тесьма плечевая (2) с веревкой (3) крепятся к поясу (4). Две последовательно соединенные гоф-трубки, закрепленные хомутиком (5) на плечевой тесьме, соединяют шлем-маску (6) со шлангом, шланг крепится через тройник к установке для подачи воздуха (7).
Во время работы с надетым противогазом воздух для дыхания поступает под шлем-маску под напором от установки для подачи воздуха, которая проводится в действие электродвигателем или вращением рукоятки вручную.
В случае отказа установки для подачи воздуха работающий в противогазе должен немедленно выйти из опасной зоны.
При этом безопасность выхода обеспечивается самовсасыванием воздуха работающим.
Подготовка изделия к работе
Проверьте внешним осмотром исправность шланга, гофрированных трубок, шлем-маски.
Проверьте наличие резиновых прокладочных колец в местах соединения гофрированных трубок между собой, со шлем-маской и со шлангом.
Проверьте герметичность шлем-маски и ее соединение с гофрированной трубкой.
Проверьте герметичность шланговой линии (шланга и двух соединительных трубок) и прочность амуниции к действию статической нагрузки.
Проверьте исправность работы электромотора и вентилятора путем включения электродвигателя в сеть, а также вращением вентилятора вручную.
Вращение должно быть плавным, без заеданий.
Продуйте шланг от пыли. Продувку производить сжатым воздухом.
Подберите необходимый размер шлем-маски. Шлем-маска подбирается работающим индивидуально из поставляемого с противогазом ПШ-2 комплекта шлем-масок 1,2 и 3 ростов.
Рост шлем-маски указан на наружной поверхности резинового корпуса в подбородочной области (рельефная маркировка в кружке)
Для подбора шлем-маски производится два измерения головы с помощью сантиметровой ленты. При первом измерении определяется длина круговой линии, проходящей по подбородку, щекам и через высшую точку головы. При втором измерении определяется длина полуокружности, проходящей по лбу через набровные дуги и соединяющей отверстия обоих ушей. Результаты обоих обмеров складывают и определяют требуемый шлем-маски по приведенной ниже таблице.

Сумма измерений, см Рост шлем-маски
От 93 до 95 1
От 95 до 99 2
От 99 до 103 3

Правильность подбора шлем-маски и ее исправность проверяют примеркой: надев шлем-маску на голову, плотно закрывают ладонью входное отверстие клапанной коробки и пытаются сделать 3-4 глубоких вдоха-выдоха.
Если дыхание невозможно, то шлем-маска исправна и подобрана правильно. Подобранная шлем-маска должна плотно прилегать к лицу, не вызывая болевых ощущений.
Соберите противогаз. Сборка противогаза производится следующим образом:

  • ввернуть тройник (8) в гайку накидную установки для подачи воздуха (7) до упора, предварительно открыв крышку люка (9), см.рис. 1А (чтобы загрузить изображение нажмите на «рис.1А» )
  • шланги посредством накидных гаек привинтить к штуцерам тройника до упора
  • шланги закрепить на боковой стенке установки для подачи воздуха посредством прижима (10) с помощью винтового барашка (11)
  • другие концы шлангов прикрепить к поясам, каждый с помощью скобы, к этим же концам шлангов привинтить гофрированные трубки до упора
  • надеть и закрепить спасательные пояса. Отрегулировать с помощью пряжек положение плечевой тесьмы
  • гофрированные трубки закрепить с помощью хомута на плечевой тесьме, соединив одну трубку с другой

После произведенной сборки противогаза надевается подобранная и проверенная на герметичность шлем-маска.
Порядок работы
Все работы в противогазе производится при участии не менее двух помощников, один из которых обязан следить за нормальной подачей воздуха, другой — поддерживать связь с работающим посредством сигнально-спасательной веревки и оказывать помощь в случае необходимости.
Перед входом в рабочую зону, надев шлем-маску, при неработающей установке для подачи воздуха необходимо сделать несколько глубоких вдохов-выдохов, если дыхание не затруднено, можно приступить к работе, предварительно включив установку для подачи воздуха.
В случае появления под шлем-маской при входе в рабочую зону или в процессе работы постороннего запаха, затруднения дыхания, раздражения слизистых глаз и верхних дыхательных путей, работающий должен задержать дыхание и немедленно выйти из рабочей зоны в чистую, предварительно подав с помощью сигнально-спасательной веревки условный сигнал помощнику.
Необходимо следить, чтобы шланг и веревка не скручивались и не были зажаты какими-либо предметами. Установка для подачи воздуха должна находиться в зоне воздуха, пригодного для дыхания.
Дыхание человека во время работы должно быть спокойным и глубоким.
В случае отказа в работе электропривода установки для подачи воздуха или отключения электропитания, помощник, следящий за работой установки, должен немедленно обеспечить подачу воздуха работающему с помощью ручного привода вентилятора установки. Другой помощник должен подать с помощью сигнально-спасательной веревки условный сигнал работающему о выходе из рабочей зоны и подстраховать выход последнего, осторожно выбирая веревку и шланг.
В случае прекращения принудительной подачи воздуха для дыхания (отказ установки для подачи воздуха и др.), помощник обязан немедленно подать условный сигнал работающему о выходе из опасной зоны, а тот должен, сохраняя спокойствие, немедленно покинуть опасную зону, не снимая противогаза. Безопасность выхода обеспечивается за счет самовсасывания воздуха через установку для подачи воздуха и шланговую линию самим работающим; при этом работающий должен помнить, что возможно затруднение дыхания на вдохе.
После окончания работы все детали шлангового противогаза очищаются от грязи, пыли и укладываются в ящик.
Попадание влаги в клапанную коробку шлем-маски не допускается.
Указание мер безопасности
К работе в противогазе ПШ-2 допускаются лица, изучившие паспорт и прошедшие инструктаж по правилам безопасной работы и получившие навык в противогазе ПШ-2, в том числе и с прекращением принудительной подачи воздуха (отказ установки для подачи воздуха)
Порядок выполнения работ в каждом конкретном случае регламентируется инструкцией по рабочему месту.
Работающий в противогазе ПШ-2 должен обслуживаться помощниками, число которых определяется конкретными условиями работы и должно быть не менее двух.
Один из помощников должен быть готов к немедленному оказанию при необходимости помощи работающему. На рабочем месте дублера должен находиться собранный и проверенный запасной комплект противогаза ПШ-2.
Запрещается входить в зараженную зону в противогазе ПШ-2 без специальных средств защиты кожи в случае наличия опасности отравления работающего через кожу.
Запрещается работать в неисправном противогазе ПШ-2.
При несчастном случае вытаскивание пострадавшего из рабочей зоны осуществляется с помощью сигнально-спасательной веревки, осторожно, без рывков.
Методика проверки герметичности шланговой линии
проверку герметичности шланговой линии следует производить в следующем порядке:

  • собрать установку по схеме согласно рис.II.1 (чтобы загрузить изображение нажмите на «рис.II.1» )
  • проверить установку на герметичность

Для этого отверстие гнезда насадки 5 необходимо загерметизировать при помощи заглушки. Затем в установку через фильтр 1 и пусковой кран 3 при открытом регулирующем вентеле 2 подать сжатый воздух до установления по шкале манометра 4 избыточного давления 0,27 кг/см? (200,0 мм рт.ст.).
Давление корректируют, при необходимости, с помощью регулирующего вентиля 2, после чего поворотом крана 3 подачу воздуха прекращают.
Установка считается герметичной, если в течение 60 сек.давление в системе не изменится

  • конец соединительной трубки (а) проверяемой шланговой линии 7 ввернуть от отказа в гнездо насадки 5, а свободный конец шланга (б) загерметизировать при помощи заглушки8. Затем поворотом пускового крана 3 в установку подать сжатый воздух и с помощью вентиля 2 по манометру 4 установить избыточное давление в системе 0,135±0,005 кгс/см2 (100 мм рт.ст.), после чего поворотом крана 3 подачу воздуха прекратить
  • зафиксировать показание манометра 4 и выдержать шланговую линию при заданном давлении в течение 60 сек., после чего показание манометра зафиксировать повторно.

Герметичность шланговой линии определяется по разности значений давления начального и конечного.
Шланговая линия считается герметичной, если падение давления в ней за 60 сек.составит не более 0,0067 кгс/см2 ( 5 мм рт.ст.)
Методика проверки прочности амуниции и статической нагрузки
Проверку прочности амуниции к действию статической нагрузки следует производить в следующем порядке:

  • собрать установку по схеме согласно рис.II.2 (чтобы загрузить изображение нажмите на «рис.II.2» )
  • перед началом испытаний опробовать работу грузоподъемного механизма 5 свободу вращения блоков 8 и 9
  • надеть амуницию на манекен 1 массой 200±1 кг

Произвести подгонку плечевых тесем с помощью пряжек, затянуть и зафиксировать пояс 2 на манекене с помощью пряжки пояса

  • сигнально-спасательную веревку 4 навесить на уравнительный блок 8, закрепленный на крюке 6 грузоподъемного механизма5, надеть на направляющий блок 9, а свободный конец веревки прочно закрепить на неподвижном крюке 10
  • включить грузоподъемный механизм 5 и поднять манекен 1 на высоту не более 0,5 м над уровнем пола. Грузоподъемный механизм выключить, одновременно включая секундомер и выдержать амуницию под нагрузкой в течение 5 минут
  • через 5 минут включить грузоподъемный механизм 5 и опустить манекен на пол.

Грузоподъемный механизм выключить:

  • сигнально-спасательную веревку 4 снять с крюка 10, блоков 8 и 9 растегнуть пояс и снять с манекена амуницию
  • осмотреть все элементы амуниции на отсутствие разрушения, деформации или разрыва узлов и деталей, проверить опробыванием работу пряжек

Амуницию считают выдержавшей испытания, если при визуальном осмотре не обнаружено заметных дефектов, разрушений, а при опробовании установлена нормальная рябота пряжек.
Допустимое остаточное удлинение веревки после снятия статической нагрузки не более 5% от первоначальной длины веревки.

При проведении испытаний необходимо выполнять «Правила устройства и безопасной эксплуатации грузоподъемных кранов». «Правила техники безопасности при эксплуатации электроустановок потребителем» и «Правила технической эксплуатации электроустановок потребителем».

ОАО ОПО
СОГЛАСОВАНО УТВЕРЖДАЮ

Председатель профкома ОАО ОПО Главный инженер ОАО ОПО ________________ Ф.И.О. ____________ Ф.И.О.

Протокол №___ от ___20__г. «____» _____________ 2010 г.

ИНСТРУКЦИЯ

по применению изолирующих

противогазов.

Город N

СОДЕРЖАНИЕ

№

раздела

 Наименование стр.
I Введение 4
II Общие положения 4
III Назначение, ТТХ, устройство, сборка изолирующих противогазов, порядок работы. 4
1. Шланговый противогаз ПШ-1 4
Назначение 4
Технические характеристики 5
Устройство 5
Подготовка к работе 5
Сборка 5
Порядок работы 6
2. Шланговый противогаз ПШ-2 6
Назначение 6
Технические характеристики 8
Устройство 8
Подготовка к работе 8
Сборка 8
Порядок работы 8
3. Изолирующий противогаз ИП-4 9
Назначение 9
Технические характеристики 10
Устройство 11
Подготовка к работе 12
Сборка 13
Порядок работы 13
IV Правила хранения изолирующих противогазов 15
№

раздела

 Наименование стр.
V Техническое обслуживание изолирующих противогазов 16
1. Изолирующий противогаз ИП -4 16
2. Изолирующие противогазы ПШ-1, ПШ-2 16
VI Меры безопасности при эксплуатации изолирующих противогазов 17
VII Приложения 20
№ 1. Правила подбора шлемов-масок 20
№ 2. Система сигналов при работах в потенциально опасных сооружениях 21
№3. Характерные неисправности ИП-4 и методы их устранения 21
№4. Правила оказания первой помощи 22

I. ВВЕДЕНИЕ
1.1. Настоящая инструкция предназначена для руководства при использовании и хранении изолирующих противогазов типа ПШ-1, ПШ-2, ИП-4 в ОАО ОПО (далее по тексту – ОПО).
II. ОБЩИЕ ПОЛОЖЕНИЯ
2.1. Изолирующие противогазы предназначены для защиты органов дыхания, глаз и лица человека от любых примесей в воздухе независимо от свойств и концентрации, а так же для работы в условиях недостатка кислорода в воздухе.

2.2. Дыхание в изолирующих противогазах осуществляется как за счёт кислорода, вырабатываемого самим прибором (противогаз ИП-4), так и за счёт выноса заборного устройства на конце гофрированного шланга (противогаз ПШ-1) или воздуходувки (противогаз ПШ-2) в зон чистого воздуха.

2.3. К работе с применением изолирующих противогазов ИП-4 допускаются лица, после прохождения медицинского освидетельствования, курса обучения и тренировок, аттестованные и допущенные распоряжением директора ОАО ОПО.

2.4. За исправность, проверку и чистоту выдаваемых в подразделения противогазов ИП-4 несут ответственность работники газоспасательной службы (ГСС).

2.5. За содержание, хранение, комплектность, исправность выданных в подразделения изолирующих противогазов ответственность несут лица, назначенные распоряжением начальника соответствующего подразделения.

2.6. Обучение практическому применению изолирующих противогазов в действии проводится один раз в год представителем отдела ТБ согласно утвержденной программы обучения.
III. НАЗНАЧЕНИЕ, ТТХ, УСТРОЙСТВО, СБОРКА ИЗОЛИРУЮЩИХ

ПРОТИВОГАЗОВ, ПОРЯДОК РАБОТЫ.
ШЛАНГОВЫЙ ПРОТИВОГАЗ ПШ-1
1. Назначение.
1.1. Изолирующий шланговый противогаз ПШ-1 предназначен для защиты органов дыхания человека в атмосфере менее 16 объемных процентов кислорода и более 0,5 объемных процентов вредных веществ для выполнения работ в замкнутых емкостях, колодцах, отсеках и т.д. ПШ-1 обеспечивает защиту только в том случае, если конец шланга с фильтром при помощи штыря укрепляют в зоне чистого воздуха.

1.2. ПШ-1 — шланговый противогаз — самовсасывающего типа, в который воздух для дыхания поступает под шлем-маску путем самовсасывания.

2 Технические характеристики:

— сопротивление дыханию комплекта

со шлангом 10 м

 — не более 20 мм водяного столба;
— сопротивление одного шланга длиной 10 м. — не более 12 мм водяного столба;
— масса комплекта со шлангом 10м без чемодана — 8 кг.

3. Устройство противогаза.
Изолирующий шланговый противогаз ПШ-1 состоит из следующих основных частей:

— шланг длиной 10 метров, по которому всасывается чистый воздух для дыхания;

— шлем-маска с двумя последовательно соединёнными гофрированными трубками, соединяющих маску со шлангом;

— пояс для крепления шланга на туловище работающего;

— фильтрующая коробка для очистки вдыхаемого воздуха от пыли;

— штырь для крепления одного конца шланга в зоне чистого воздуха;

— чемодан, для укладки всех деталей шлангового противогаза при хранении и переноске.
4. Подготовка противогаза к работе.
4.1. Проверить внешним осмотром исправность шланга, гофрированных трубок, шлема-маски.

4.2. Проверить наличие резиновых прокладочных колец в местах соединения гофрированных трубок между собой, со шлемом-маской и со шлангом.

4.3. Проверить герметичность шлема –маски и ее соединения с гофрированной трубкой.

4.4. Продуть шланг от пыли сжатым воздухом или несколькими сильными выдохами с того конца, к которому привинчивают гофрированную трубку. Перед продувкой отключить фильтрующую коробку.

4.5. Подобрать по размеру шлем-маску (приложение №1)

4.6. Собрать противогаз.
5. Сборка противогаза.
Сборку противогаза производить следующим образом:

  • прикрепить к поясу с помощью двух специальных скоб один из концов шланга;
  • к шлангу привинтить удлинённую гофрированную трубку со шлемом-маской;
  • второй конец шланга соединить с фильтрующей коробкой;
  • конец шланга укрепить в зоне чистого воздуха вблизи места работы при помощи специального штыря, находящегося на конце шланга;
  • штырь крепко забить в землю или стену так, чтоб он не выдергивался при тяговом усилии.

6. Порядок работы.
6.1. Подготовку к входу в зараженную зону проводить обязательно с участием бригадира или мастера, старшего инженера, сменного инженера

6.2. Работу в шланговом противогазе ПШ-1 выполнять следующим образом:

  • надеть и укрепить на талии пояс с плечевыми ремнями;
  • неподвижными пряжками, расположенными впереди на ремнях, подтянуть крепления таким образом, чтобы всё снаряжение лежало на туловище человека удобно и прочно;
  • гофрированную трубку при помощи хомутика притянуть к плечевому ремню;
  • надеть шлем-маску;
  • проверить герметичность шлема-маски и ее соединения с гофрированной трубкой путём пережатия последней около места соединения со шлемом-маской. Если дыхание становится невозможным, маска и её соединения с гофрированной трубкой герметичны.
  • укрепить шланг с помощью штыря в зоне чистого воздуха;
  • после входа в загазованную зону, сделать несколько глубоких вдохов для проверки исправности противогаза. При появлении малейшего запаха (в случае работы с пахучими веществами) необходимо немедленно выйти из этой зоны на свежий воздух;
  • в том случае, когда по условиям работы требуется шланг более 10 метров, присоединить ещё один шланг с помощью накидной гайки, которая должна быть затянута гаечным ключом до отказа. Наибольшая длина шланга 20 метров. Через шланг длиной 30 метров при тяжёлой работе дышать трудно. В этом случае следует применять шланговый противогаз с механической подачей воздуха (ПШ-2).

6.3. После окончания работы все детали противогаза очистить от грязи и пыли и уложить в чемодан до следующего употребления. В случае загрязнения маски промыть её водой с мылом. НЕ ДОПУСКАЕТСЯ попадание воды в клапанную коробку.
ШЛАНГОВЫЙ ПРОТИВОГАЗ ПШ-2

С МЕХАНИЧЕСКОЙ ПОДАЧЕЙ ВОЗДУХА
1. Назначение.
1.1. Изолирующий шланговый противогаз ПШ-2 предназначен для защиты органов дыхания человека в атмосфере менее 16 объемных процентов кислорода и более 0,5 объемных процентов вредных веществ для выполнения работ в замкнутых емкостях, колодцах, отсеках и т.д.

1.2. Подача воздуха под шлем-маску осуществляется при помощи воздуходувки, которая приводится в движение электромотором напряжением 127 В. или ручным приводом. При напряжении в сети, равном 220в, мотор необходимо включать через понижающий трансформатор.

1.3. Противогаз ПШ-2 обеспечивает защиту только в том случае, когда ящик с воздуходувкой находится в зоне чистого воздуха.

1.4. Одним из основных достоинств шлангового противогаза ПШ-2 является отсутствие сопротивления дыханию, что даёт возможность производить тяжёлую работу в течение более длительного времени, чем при пользовании любым другим противогазом.

1.5. Непрерывный поток свежего воздуха, подаваемый под маску, устраняет запотевание очков и таким образом сохраняет видимость.

1.6. Шланговый противогаз ПШ-2 обеспечивает одновременную работу в нём двух человек, для чего воздуходувка имеет два штуцера и две линии шлангов. Если противогазом пользуется один человек, то к воздуходувке присоединяется один шланг, а штуцер для второго закрывается заглушкой-колпачком.
2 Технические характеристики:

— избыточное давление в системе при действии электропривода — не более 8 мм водяного столба;
— масса двадцатиметрового шланга с поясом и шлемом-маской — 12 кг;
— масса ящика с мотором и воздуходувкой — 15 кг;
— количество воздуха, подаваемого под каждую шлем-маску — не менее 50 литров в минуту.

3. Устройство противогаза.
Шланговый противогаз ПШ-2 состоит из следующих основных частей:

  • электромотор, который приводит во вращение воздуходувки
  • редуктор, служащий для приведения во вращение воздуходувки от рукоятки;
  • два шланга для подачи воздуха под шлем-маску длиной по 20 метров каждый;
  • три шлема-маски, с двумя гофрированными трубками каждая, для соединения со шлангом (гофрированные трубки соединяются в одну целую посредством навинчивания деталей);
  • два спасательных пояса, с помощью которых шланги крепят на людях;
  • ящик, в котором укрепляется электромотор и воздуходувка;
  • две сигнальных верёвки

4. Подготовка противогаза к работе.

    1. . Проверить внешним осмотром исправность шланга, гофрированных трубок и шлем-маски.

4.2. Проверить наличие резиновых прокладочных колец в местах соединения гофрированных трубок между собой, со шлемом- маской и со шлангом.

4.3. Проверить герметичность шлем–маски и ее соединения с гофрированной трубкой.

4.4. Проверить исправность электромотора и воздуходувки путём включения электродвигателя в сеть, а также вращением воздуходувки вручную. Вращение должно быть ровным (плавным, без заеданий).

4.5. Продуть шланг от пыли сжатым воздухом со стороны крепления гофрированной трубки.

4.6. Присоединить один или два шланга дополнительно в том случае, когда по условиям работы требуется шланг длиной более 20 метров. Пользоваться шлангом более 40 метров не рекомендуется. Шланги необходимо присоединять с помощью накидных гаек, которые должны быть затянуты до отказа.

4.7. Подбор масок производить так же, как и для изолирующего противогаза ПШ-1 (приложение №).
5. Сборка противогаза.
Сборку противогаза производить следующим образом:

  • привинтить шланги к штуцерам воздуходувки посредством накидных гаек;
  • другими концами шланги прикрепить к спасательным поясам, каждый с помощью одного хомута;
  • к этим же концам шланга привинтить сдвоенные гофрированные трубки шлема-маски;
  • надеть и укрепить спасательные пояса, пряжами регулировать положение плечевых ремней пояса;
  • гофрированные трубки укрепить с помощью хомутика на плечевых ремнях с целью удержания трубок на плече.

6. Порядок работы.
6.1. Подготовку к входу в зараженную зону проводить обязательно с участием бригадира или мастера, старшего инженера, сменного инженера

6.2. Работу в шланговом противогазе ПШ-2 выполнять следующим образом:

  • надеть шлем-маску;
  • включить воздуходувку от мотора или ручным приводом.

проверить герметичность шлема-маски и ее соединения с гофрированной трубкой путём пережатия последней около места соединения со шлемом-маской и сделать 3-4 глубоких вдоха. Если дыхание становится

  • невозможным, шлем-маска и её соединения с гофрированной трубкой герметичны.
  • после входа в загазованную зону, сделать несколько глубоких вдохов для проверки исправности противогаза. При появлении малейшего запаха (в случае работы с пахучими веществами) необходимо немедленно выйти из этой зоны на свежий воздух;

6.3. Воздуходувка должна работать непрерывно в течение всего времени, пока человек находится в загазованной зоне. Она может быть выключена только после выхода рабочего на свежий воздух.

6.4. Включение и отключение редуктора производить при помощи устройства, расположенного на боковой стенке ящика.

6.5. При положении «РЕДУКТОР ВКЛЮЧЕН» кольцо должно находиться в глубоком пазе втулки. При положении «РЕДУКТОР ОТКЛЮЧЕН» кольцо должно находиться в малом пазе втулки. Переключение кольца из одного положения в другое следует производить путём оттяжки его на себя, поворотом и опусканием в другой паз.

6.6. Исправность действия поворотного устройства необходимо проверять:

при работе от ручного привода – наличием воздуха в шланге;

при работе от электромотора – отсутствием вращения валика рукоятки ручного привода.

6.7. При ручной подаче вращать ручку привода в направлении, указанном стрелкой на крышке ящика. Вращение ручки должно быть беспрерывным и равномерным. Объём подаваемого воздуха следует согласовывать с работающим в противогазе (по свободному дыханию).

6.8. После окончания работы выйти из загазованной зоны, снять противогаз и разобрать его. От шланга отсоединить гофрированную трубку, шлем-маску. Шланги очистить от грязи. Все детали противогаза уложить в ящик и хранить до следующего пользования.

 Инструкция разработана на основании «Правил безопасности при эксплуатации магистральных газопроводов» Москва «Недра» 1985г. Средства индивидуальной защиты п.7.161-7.170

1.Назначение.

1.1. Шланговый противогаз представляет собой прибор изолирующего типа, служащий для защиты органов дыхания человека в атмосфере, в которой недостает кислорода, должен отвечать ТУ N6-16-1465-70.

1.2. ПШ-1 состоит из следующих основных частей:

- шланга длиной 10 м., по которому производится всасывание чистого воздуха для дыхания;

- маски с двумя последовательно соединенными гофрированными трубками. Гофрированная трубка соединяет маску со шлангом;

- пояса с помощью которого шланг крепится на корпусе носителя;

- фильтрующей коробки для очистки вдыхаемого воздуха от пыли,

- штыря, с помощью которого один конец шланга укрепляется в зоне чистого воздуха;

- чемодана, в который укладываются все детали шлангового противогаза для хранения.

1.3. Технические показатели шлангового противогаза следующие:
№п/п

Показатели

Ед.изм

норма

1.

Сопротивление дыханию комплекта со  шлангом 10 м

мм в ст.

не > 20

2.

Сопротивление одного шланга 10 м

мм.в.ст

8

3.

Вес комплекта со шлангом 10 м (без чемодана)

кг

8

1.4. Шланговый противогаз самовсасывающего типа обеспечивает защиту только в том случае, если конец шланга с фильтром при помощи штыря укрепляется в зоне чистого воздуха.

1.5. При выполнении работ в емкостях, колодцах и других замкнутых местах каждого работающего должны страховать не менее двух наблюдающих, остающихся снаружи, которые держат сигнальную веревку и могут оказать помощь работающему внутри в случае необходимости.

1.6. Если на сигналы наблюдающих условного ответа не последует, то они обязаны немедленно извлечь его за веревку из опасной зоны.

1.7. В некоторых случаях целесообразно иметь недалеко от помощника запасной шланговый противогаз для оказания помощи  и спасения рабочего непосредственно в опасной зоне.

1.8. Сборка прибора производится следующим образом: к концу шланга, где закреплен пояс, привинчивают удлиненную гофрированную трубку с маской. Подбор маски производится по размеру  для каждого рабочего.

1.9. Второй конец шланга соединяют с фильтром. Этот конец  укрепляют в зоне чистого воздуза, вблизи места работы, при помощи специального штыря, находящегося на конце шланга. Штырь крепко забивают в землю или стену, так, чтобы он не выдергивался при тяговом усилии.

1.10. Подготовка к выходу в зараженную зону должна проходить обязательно с участием бригадира или мастера и состоят в следующем:

а) тщательно осмотреть шланг, гофрированную трубку, маску;

б) проверить прочность и надежность соединения всех частей противогаза;

в) проверить наличие резиновых прокладок в местах соединения гофрированной трубки между собой, с маской и со шлангом;

г) продуть шланг от пыли. Продувка производится сжатым воздухом или несколькими сильными выдохами с того конца, к которому привинчивается гофрированная трубка. Перед продуванием фильтра коробку отключают;

д) в том случае, если по условиям работы требуется шланг более 10м, присоединяют еще один шланг с помощью накидной гайки, которая должна быть затянута гаечным ключем до отказа. Наибольшая длина шланга 20 метров. Через шланг 30 метров при тяжелой работе дышать трудно. В этом случае следует применить шланговый противогаз с механической подачей воздуха.

1.11. Для выполнения работ шланговый противогаз надевают следующим образом:

а) укрепляют на талии пояс с плечевыми ремнями;

б) неподвижными пряжками, расположенными впереди на ремнях, подтягивают крепление таким образом, чтобы все снаряжение лежало на корпусе человека удобно и прочно;

в) для того, чтобы гофрированная трубка не спадала с плеча ее при помощи хомутика, который можно передвигать, притягивают к плечевому ремню;

г) затем надевают маску и перед тем, как войти в отравлную зону, проверяют герметичность расположения ее на голове (соединения с гофрированной трубкой пути пережимания последней) около соединения с маской. Если дыхание становится не возможным, маска и ее соединение с гофрированной трубкой герметичны.

1.12. После того, как шланг с помощью штыря будет укреплен в зоне чистого воздуха  и будет проведена тщательная проверка герметичности соединения всей системы, можно разрешить войти в отравленную зону для исполнения работ.

1.13. Ответственность за обучение рабочих по пользованию шланговым противогазом и за всю постановку работ в нем несет руководитель подразделения, цеха, службы.

1.14. После окончания работы все детали противогаза очищаются от грязи и пыли и укладываются в чемодан до следующего использования. В случае загрязнения маска моется водой с мылом, не допускается попадание воды в клапанную коробку. Затем маска высушивается.

1.15. Все части прибора периодически должны проверяться путем тщательного осмотра. Внимательно следить за исправностью резиновых деталей. При потере эластичности резиновые детали нужно менять. Особое внимание следует обратить на выдыхательный клапан, который при неисправности, заглублении и засорении может служить причиной серьезного отравления.

2. Подбор маски

2.1. Шлем-маску противогаза изготовляют пяти размеров: 0,1,2,3 и 4. Для подбора размера шлем-маски сантиметровой лентой производят два измерения головы. При первом измерении определяется длина круговой  линии, проходящей по подбородку, щекам и через высшую точку головы (макушку). При втором измерении определяется длина полуокружности, проходящей от отверстия одного уха к отверстию другого по лбу через надбровные дуги. Результаты двух обмеров складывают и определяют требуемый размер шлем-маски, руководствуясь данными в таблице 3.
Сумма измерений, см

Размер шлем-маски

До 93

0

От 93 до 95

1

От 95 до 99

2

От 99 до 103

3

От 103 и выше

4

Правильность подбора шлем-маски проверяют примеркой.

2.2. Новую шлем-маску перед надеванием необходимо протереть чистой или ватой, смоченной водой, гофрированную трубку продуть. Маску, бывшую в употреблении, в целях дезинфекции или в случае загрязнения следует отсоединить от коробки, промыть мылом и просушить.

2.3. При получении противогаза в пользование необходимо произвести внешний осмотр в следующем порядке:

а) проверить исправность шлем-маски, стекол очков, наличие прокладочного кольца в клапанной коробке;

б) убедиться в отсутствии повреждений на клапанной коробке, проверить наличие и качество клапанов;

в) осмотреть гофрированную трубку и проверить, нет ли на ней проколов и порывов, не помяты ли накидная и ввинтная гайки; Неисправным противогазом пользоваться категорически запрещается.

2.4. Для определения правильности подбора маски, сборки и исправности (герметичности) противогаза необходимо надеть маску, закрыть отверстие гофрированной трубки ладонью руки и попытаться сделать 3-4 глубоких вдоха. Если дыхание при этом невозможно, то противогаз в целом исправен (герметичен).

3. Уход и хранение

3.1. В период между пользованием все детали  шлангового  противогаза  должны находиться в чемодане.

3.2. Шланговый самовсасывающий противогаз должен храниться  в помещении, защищенном от атмосферных осадков.

ПРОТИВОГАЗ ПШ-2

 4. Назначение и устройство

4.1. Шланговый противогаз представляет собой прибор  изолирующего типа, служащий для защиты органов дыхания человека в атмосфере, в которой  недостает кислорода, или при наличии в воздухе больших концентраций газов.

4.2. Шланговый противогаз полностью изолирует дыхание человека от окружающей атмосферы и обеспечивает защиту от любого выда газа, дыма и тумана, кроме тех веществ, которые могут произвести отравление через незащищенную кожу.

4.3. Одним из основных достоинств шлангового противогаза типа  ПШ-2 является отсутствие сопротивления дыхания, что дает возможность производить тяжелую работу в течении более длительного времени, чем при пользовании любым другим противогазом.

4.4. Непрерывный поток свежего воздуха, подаваемого под маску, устраняет запотевание очков и таким образом сохраняет видимость.

4.5. Щланговый противогаз ПШ-2 состоит из следующих основных частей:

а) электромотора, который привод во вращение воздуходувку;

б) редуктора, служащего для приведения во вращение воздуходувки от рукоятки;

в) двух шлангов длиной 20 метров каждый для подачи воздуха под маски;

д) трех шлемов-масок, каждая с двумя гофрированными трубками для соединения шлема-маски со шлангом (гофр. трубки соединяются в одну целую посредством резьбового соединения деталей);

е) двух спасательных поясов, с помошью которых шланги крепятся на людях;

ж) ящика, в котором укрепляются электромотор и воздуходувка;

з) двух сигнальных веревок длиной 25 метров каждая.

4.6. Технические показатели ПШ-2 следующие:
№ п/п

Показатели

Ед.изм

норма

1.


Сопротивление дыхания при выключенной воздуходувке (со шлангом 20 м длиной)

мм в ст.

не более 3

2.

Давление в системе при действии э/привода

-/-

не более 5

3.

Вес 20-метр.шланга с поясом и шлемом-маской

кг









4.




Вес ящика с мотором и воздуходувкой




-/-












5.




Количество воздуха,подаваемого под каждую шлем-маску




л/мин




не более 50








6.




Усилие на вращение ручки




кг




не более2,5








7.




Размеры ящика




см




32х32х29








4.7. Шланговый противогаз  ПШ-2 обеспечивает одновременную работу в нем двух человек, для чего воздуходувка имеет два штуцера и две линии шлангов. Если противогазом ПШ-2 пользуется один человек, то в воздуходувке присоединяют один шланг, а штуцер для второго шланга  закрывается заглушкой-колпачком.

4.8. Подача воздуха под шлем-маску осуществляется при помощи воздуходувки, которая приводится в движение электромотором напряжением  220 вольт или ручным приводом.

4.9. Лица, работающие в шланговом противогазе, должны обслуживаться вспомогательными рабочими. Число помощников в зависимости от условий работы может быть разным.

4.10. Например, при работе в загазованном помещении, небольшой емкости двух рабочих может обслуживать один человек, который держит сигнальные веревки и следит за работой воздуходувки.

4.11. При выполнении работ в нефтяных баках, колодцах и других замкнутых местах работающих обслуживают два человека. Один из них держит сигнальные веревки, другой вращает ручку воздуходувки или следит за работой мотора.

4.12. Сигнальная веревка служит средством условий связи между работающим в противогазе и его помощником, который периодически подергиванием веревки осуществляет сигнализацию с работающим. Веревка должна быть прочной, так как она служит и для извлечения рабочего из опасной зоны.

4.13. В некоторых случаях следует иметь запасной шланговый противогаз для оказания помощи рабочему непосредственно в опасной зоне.


5.Эксплуатация


5.1. Перед входом в загазованную зону производится проверка и подготовка противогаза в работе, которые состоят в следующем:
а) внешним осмотром проверяется исправность шланга, гофрированных трубок, шлема-маски;
б) проверяется наличие резиновых  прокладочных колец в местах соединения гофрированных трубок между собой, со шлемом-маской, со шлангом;
в) проверяется герметичность шлема-маски и место соединения ее с гофрированной трубкой следующим образом: шлем-маска надевается на головку, гофрированная трубка в местах соединения ее со шлемом-маской перегибается и делается три-четыре глубоких вдоха. Если дышать невозможно, то шлем-маска и место соединения ее с гофрированной трубкой герметичны;
г) проверяется исправность работы электромотора и вентилятора (воздуходувки) путем включения электродвигателя в сеть, а также вращением вентилятора вручную. Вращение должно быть ровным (плавным, без заседаний);
д) продувается шланг от пыли, продувка производится сжатым воздухом со стороны крепления гофрированной трубки (присоединяется к воздуходувке);
е) присоединяется еще один или два шланга дополнительно в том случае, когда по условиям работы требуется шланг длиной более 20 метров. Пользоваться шлангом длиной более 40 метров не рекомендуется.
Шланги присоединяются с помощью накидных гаек, которые должны быть затянуты до отказа.
Правильность подбора шлема-маски проверяется примеркой.
Подготовка противогаза к работе должна  производиться под наблюдением мастера или бригадира.
5.2. Сборка противогаза производится следующим образом:
а) шланги посредством накидных гаек привинчиваются к штуцерам воздуходувки;
б) другими концами шланги прикрепляются к поясам, каждый с помощью одного хомута;
в) к этим же концам шлангов привинчиваются сдвоенные гофрированные трубки со шлемом-маской;
г) надеваются и укрепляются спасательные пояса, пряжками регулируется положение плечевых ремней пояса;
д) гофрированные трубки укрепляются с помощью хомута на плечевых ремнях с целью удержания трубок на плече;
е) надеваются шлемы-маски;
ж) включается воздуходувка от мотора или ручным приводом.
После этого рабочие могут входить в загазованную зону.
5.3. Воздуходувка должна работать непрерывно в течении всего времени, пока человек находится в загазованной зоне. Она может быть включена только после выхода рабочего на свежий воздух.
5.4. Следует также отметить, что противогаз ПШ-2 обеспечивает защиту только в том случае, когда ящик с воздуходувкой находится в зоне чистого воздуха.
5.5. Не рекомендуется в шланговом противогазе ПШ-2 производить работу в помещениях, где имеется  опасность запутать шланг.
5.6. Шланговые противогазы ПШ-2 снабжены специальным устройством, позволяющим производить отключение редуктора при работе от электромотора. Это устройство устраняет холостую работу редуктора и тем самым увеличивает срок службы.
5.7. При пользовании шланговым противогазом ГП-2 необходимо соблюдать следующие правила:
а) При работе вентилятора от электромонтера отключить редуктор
б) при работе от ручного привода включить редуктор. Не соблюдение первого правила снижает производительность вентилятора, что вызывает уменьшение подаваемого по шлангам воздуха. При соблюдении второго правила вентилятор вообще не будет вращаться и подавать воздух.
Включение и отключение редуктора производится при помощи  специального устройства, расположенного на боковой стенке ящика. При положении "Редуктор включен" кольцо 1 находится в глубоком пазе втулки. При положении "Редуктор  отключен" кольцо 1 находится в мелком пазе втулки 2. Переключение кольца из одного положения в другое производится выводом кольца из одного паза оттяжки его на себя, поворотом и заводкой в другой паз. Поворот кольца может производиться в любую сторону.
Исправность действия переключающегося устройства проверяется:
а) при работе от ручного привода наличием подачи воздуха в шланги;
б) при работе от электромотора отсутствием вращения валика рукоятки  ручного привода.
5.8. При ручной подаче воздуха ручку привода вращают в направлении указанном стрелкой на крышке ящика. Вращение ручкой должно быть беспрерывным и равномерным. Объем подаваемого воздуха  согласовывают с работающими в противогазе.
5.9. В случае какой-либо поломки при остановке привода воздух может поступать через воздуходувку путем самовсасывания, что дает возможность работающему своевременно выйти из опасной зоны.
5.10. После окончания работы рабочий выходит из отравленной зоны, снимает противогаз и разбирает его. От шланга отсоединяется гофрированная трубка и шлем-маска. Шлем- маска протирается спиртом или двухпроцентным раствором формалина и высушивается. Шланги очищаются от загрязнения. Все детали противогаза укладываются в ящик и хранятся до следующего пользования.
5.11. Периодически все части должны  проверяться путем тщательного осмотра. Особое внимание следует обратить на резиновые детали (клапан выхода, клапан входа), которые при потере эластичности необходимо менять.  Необходимо следить, чтобы клапан выхода не засорялся
5.12. При транспортировке и хранении шланговые противогазы должны быть защищены от попадания на них атмосферных осадков и грунтовых вод.
5.13. Не допускается хранение шланговых противогазов вместе с веществами, вызывающими коррозию металла.














ШЛАНГОВЫЕ ПРОТИВОГАЗЫ ТИПА ПШ-1 и ПШ-2



4.2.	Шланговый  противогаз  полностью  изолирует органы дыхания  человека от окружающей атмосферы от любого газа, пара, дыма.



4.3.	Шланговые противогазы бывают самовсасывающиеся типа ПШ-1 и с принудительной подачей воздуха ПШ-2.



4.4.Шланговый противогаз ПШ-1 имеет следующие составные части:




  • 	Маска с двумя последовательно соединенными гофрированными трубками.
    •




Шланг длиной 10 м для всасывания чистого воздуха.


 Пояс для крепления шланга и присоединения спасательной веревки.

















	Штырь, с помощью которого один конец шланга укрепляется в зоне чистого воздуха.


	Фильтрующая коробка для очистки вдыхаемого воздуха от пыли.


 Чемодан для хранения и переноски деталей противогаза.



4.6.	Шланговый противогаз типа ПШ-2 включает в себя следующие элементы:




  • 	Электродвигатель для вращения воздуходувки.
    •




Воздуходувка с двумя штуцерами для подачи воздуха в шланги с ручным или электрическим

приводом.


	Два шланга до 20 м каждый, по которым подается воздух под маски.


	Две маски с удлиненными гофрированными трубками, соединяющими маски со шлангами.


	Ящик, в котором устанавливается электродвигатель и воздуходувка.

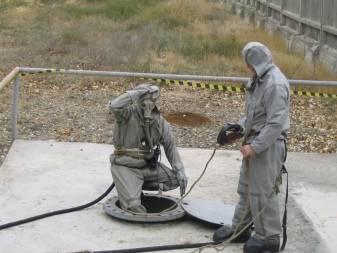

4.8.	При выполнении работ в нефтяных емкостях, колодцах, цистернах и других замкнутых местах,

каждого работающего должны обслуживать два человека. Один обеспечивает подачу воздуха,

другой — держит сигнальную веревку и оказывает помощь рабочему в случае необходимости.



4.9.	Поверх спецодежды на рабочем должен быть надет предохранительный пояс, к лямкам

которого прикрепляется сигн&тьно-спасательпая веревка. Выведенный наружу конец сигнальной

веревки должен иметь длину не менее 5 метров.


















4.10.	Спасательная веревка и спасательный пояс должны быть испытаны на прочность, так как они

служат средством связи между работающим в противогазе и его помощником, а также для

извлечения работающего из зоны при несчастном случае. Для спасения может служить и шланг.

Все его соединения делаются прочными, способными выдержать нагрузку при  вытягивании

человека.



4.11.	Если на сигначы наблюдающих условного ответа со стороны работающего не следует, они

должны немедленно извлечь его из зоны.



4.12.	Подготовка к выходу в загазованную зону должна происходить обязательно с участием

руководителя работ ( мастер, начальник участка) и состоять в следующем:




  •     В тщательном осмотре шланга, гофрированной трубки и маски.
    •




В проверке прочности и надежности соединения всех частей противогаза.


    В продувке шланга от пыли. Продувка производится сжатым воздухом или несколькими

выходами с того конца, к которому привинчивается гофрированная трубка. Перед продувками

фильтр-коробку отключают.



4.14. При  пользовании  противогазом  ПШ  рабочий  может  войти  в  загазованную  зону  для

производства работ только после того, как он убедился, что под маску поступает свежий воздух в

количестве, достаточном для нормального дыхания.



4.15. Продолжительность непрерывной работы в шланговом противогазе не должна превышать 30

мин. с последующим отдыхом на чистом воздухе не менее 15 мин.



16. После окончания работы все детали противогаза очищают от грязи и пыли, укладывают в чемодан до следующего использования.



4.17. Лицо, ответственное за исправное состояние противогазов, должно не реже одного раза в три месяца проверять исправность противогазов и отмечать результат проверки в «Журнале учета проверки шланговых противогазов».



Журнал проверки и осмотра шланговых противогазов ПШ-1. ПШ-2





















Дата
	Результат проверки
Подпись







Примечание:  При проверке обратить особое внимание на рабочее состояние маски, шланга, спасательного пояса и веревки и устройство принудительной подачи воздуха



Классификация противогазов


На текущий момент противогазы подразделяются на 2 типа:




  1. Фильтрующие;
    2.

  2. Изолирующие.
    3.



В фильтрующих противогазах к маске крепится коробка с фильтром, очищающим вдыхаемый воздух от взвеси микрочастиц (пыли, дыма), токсичных газов, опасных паров и прочих вредных химических веществ, от микробов.


Изолирующие – тип противогазов, который в свою очередь подразделяется на два подтипа:




  1. автономные – снабжаемые баллоном со сжатым воздухом; при вдохе из баллона поступает в дыхательные органы чистый воздух, а при выдохе выводится углекислый газ в специальный поглотитель;
    2.

  2. шланговые – в которых поступление воздуха обеспечивается извне через прикрепляемые длинные трубки, тянущиеся от стационарных источников; подача воздуха производится при помощи компрессоров или других аналогичных приборов.
    3.



В соответствии с областью применения различают несколько видов противогазов:




  • для военных нужд;
    •

  • для промышленных нужд;
    •

  • для гражданского населения;
    •

  • детские.
    •



Аппараты, применяемые для военных нужд – вид наиболее совершенных технологически противогазов. Изготавливаются из материалов высокого качества, регулярно подвергаются модернизации. Главными задачами технологов при оптимизации таких устройств является облегчение их массы и увеличение объёма поля зрения.


Ненамного разнятся с военными противогазами и защитные средства, используемые работниками таких полувоенизированных направлений, как спасатели и пожарные.


Как в военном деле, так и в сферах, близких к военному делу, находят применение все типы противогазов в зависимости от ситуационной необходимости: и фильтрующие, и изолирующие.


Противогазы, используемые для промышленных нужд, чаще всего бывают изолирующими. Инспекторами охраны труда давно уже установлено, что выполнение работ в фильтрующих аппаратах не даёт должного защитного эффекта, но при этом приводит к увеличению травматизма рабочих. Изолирующие противогазы как средство защиты тоже применяются на производствах ограниченно, лишь как временная мера и в случаях аварийных ситуаций. При этом каждый рабочий знает закреплённый за ним противогаз и проходит курс необходимой подготовки по его эксплуатации.


В случае возникновения опасности поражения токсичными газами и другими вредными веществами противогазы выдаются населению на руки местными штабами гражданской обороны и чрезвычайных ситуаций.

















Детские противогазы подразделяются на модели, предназначенные для детей от 1,5 до 7 лет, и предназначенные для детей от 7 до 16 лет. Дополнительными видами защитных устройств для детей младше 1,5 лет являются специальные защитные камеры, внутрь которых помещается ребёнок в случае опасности.


ПРОВЕРКА И ИСПЫТАНИЕ ПОЯСОВ, КАРАБИНОВ, ВЕРЕВОК ПРОТИВОГАЗОВ ТИПА ПШ-1 , ПШ-2



2.Испытание спасательных поясов не допускается   при наличии следующих дефектов:



2.1.   Повреждение (надрыв или порез любой величины) поясной ленты или плечевых лямок.



2.2.	Повреждение ремней для застегивания.



2.3.	Неисправность пряжек.



2.4.	Отсутствие на заклепках шайб.



2.5.	Прорез заклепки поясной ленты лямок или ремней.



2.6.	Наличие не плотности или выступов в месте шарнирного крепления затворов.



2.7.	Слабость пружин затвора карабина.



3.	Спасательные  пояса,  карабин  и  веревка подвергаются  периодическому  испытанию  на

прочность статистической нагрузкой в 200 кг два раза в год.


















4.	При испытании спасательного пояса к кольцу этого пояса, застегнутого на пряжки и

подвешенного на обеих лямках, прикрепляют груз, под действием которого пояс находится  5

мин. Испытание считается успешным, если после снятия груза на поясе не окажется никаких

повреждений.



5.	Подвешенный за ушко карабин с открытым затвором испытывается под той же нагрузкой 5

мин. Карабин считается выдержавшим  испытание, если у него  после снятия нагрузки  не

окажется измененной форма и размеры, и если освобожденный затвор карабина свободно

возвращается на свое место.



6.	Спасательная веревка испытывается путем подвешивания к ней испытательного груза 200 кг

на  15  мин.  Остаточное удлинение веревки, определенное замерами ее длины до и  после

испытания, не должно превышать 5° первоначальной длины.



После испытаний веревку осматривают, причем на ней не должно быть повреждений.



7.	Результаты испытаний спасательного пояса и веревки заносятся в специальный журнал или

оформляются   актом,   а   на   поясе   и   веревке   крепятся   бирка  с   указанием   номера  пояса,

статистической нагрузки и дата следующего испытания


Распространенные ошибки


Индивидуальное защитное устройство будет надето правильно, если область очков-окуляров будет находиться на одном уровне с линией глаз, а шлем-маска плотно и без складок прилегать к голове и к лицу. После того как устройство надето на голову, первым действием нужно выдохнуть в противогаз воздух, тем самым изгоняя его из контура противогаза. Такой воздух условно считается зараженным, так как он попал внутрь устройства в процессе его надевания.


После того как индивидуальное средство защиты надето, не рекомендуется делать резких движений головой



Необходимо обращать внимание и на то, что дыхание нужно выполнять размеренно и глубоко. Если потребуется бежать, то начало процесса начинается с легкого бега трусцой, а затем темп увеличивают и подстраивают под него ритм дыхания



Еще одной распространенной ошибкой может быть то, что противогаз надет со складками или перекосом. Такая оплошность грозит пользователю тем, что по линии соприкосновения маски и лица не происходит вакуумный подсос воздуха, а значит, защитная конструкция будет негерметичной



Кроме того, важно обращать внимание и на положение соединительной трубки – нельзя допускать того, чтобы она была с заломами или перекручивалась. Другими ошибками считаются неправильно подобранный размер изделия, отсутствие на нем бирки, загрязненные клапаны, неотрегулированные лямки головной части шлем-маски или у противогаза нет полной комплектации


















Снять противогаз можно в зоне, чистой от опасного загрязнения или по команде «Противогаз снять!». Порядок действий в этом случае предполагается следующий:




  • рукой взять клапанную коробку и потянуть шлем в направлении на себя;
    •

  • оттянуть шлем движением вперед и вверх, высвобождая подбородок и лицо, а затем и всю голову;
    •

  • индивидуальное средство защиты сложить и убрать в переноску, застегнув застежку.
    •



В зимнее время использование противогаза также может быть выполнено с ошибками. Нередко пользователи забывают согревать клапанную коробку руками от промерзания, а также время от времени продувать клапаны выдоха резким движением воздуха на выдохе.


Как надевать противогаз, смотрите далее.


I. ЗАЩИТНЫЕ КАСКИ


Защитные каски общего назначения



Твердая оболочка из высокопрочного полиэтилена или поликарбоната. Вес до 300 гр. Оголовье из текстильных или пластиковых лент на 4 — 6 точках крепления. Легкая регулировка по размеру головы. Каска должна иметь:




  •      регулируемый ремешок для правильного крепления на голове;
    •




достаточное для вентиляции пространство над головой;


 	карманы для крепления очков, наушников, щитков;



Гарантийный   срок   годности   каски   —   это   суммарный   срок   хранения   и   эксплуатации. Отсчитывается от даты изготовления, которая маркируется на внутренней стороне козырька.



ВНИМАНИЕ: Запрещено выполнять любые работы с технологическим оборудованием или ручным   инструментом,   а  также  находиться   вблизи  выполнения   таких работ   без защитных касок!




1.3.	Обязательная сертификация на соответствие ГОСТ 12.4.128-83 и EN 397.



1.4.	Производители: Техноаваия, Uvex. 3M, Sacla, MSA Auer и др.


















1.5.	Работы с использованием защитных касок:




  • 	Работы в зонах, обозначенных табличками «Обязательное ношение каски».
    •




Обслуживание технологического оборудования.


	Грузоподъёмные работы и перемещение грузов.


	Строительные работы.


	Складские работы.


	Работы в зоне возможного разбрызгивания расплавленных материалов и химических веществ.


	Работы в зоне возможного контакта головы с электропроводкой.


	При опасности контакта головы с низко расположенными элементами конструкций.



Замена касок производится в соответствии с рекомендациями производителей, а именно:




  • 	По истечении гарантийного срока годности, указанного в инструкции к каске.
    •




При повреждении или сильном ударе.

















	При повреждении ленточной опоры оголовья.




  • 	Хранить защитные каски в сухих помещениях при температуре до +20С0 вдали от нагревательных приборов, избегая попадания прямых солнечных лучей (в том числе и у заднего стекла автомобиля)
    •




Чистить все пластмассовые части водными моющими растворами




  • 	Использовать каски с истёкшим гарантийным сроком годности.
    •




Использовать каски без оголовья.


	Модифицировать оболочку или оголовье каски.


	Переносить какие-либо предметы внутри каски.


	Окрашивать каски или снимать маркировочные наклейки.


	Ронять и бросать каски, использовать их как подставки или использовать каски не по назначению.


	Носить каску козырьком назад.




  • 	Промышленность выпускает каски шести цветов: белого, голубого, красного, оранжевого,

желтого и коричневого.
    •




Каски белого цвета — для руководящего состава организаций и предприятий, начальников участков и цехов, общественных инспекторов по охране труда работников службы техники безопасности.


	Каски красного цвета — для мастеров, прорабов, инженерно-технических работников, главных механиков и главных энергетиков

















	Каски желтого и оранжевого — для рабочих и младшего обслуживающего персонала.



1-54-58см.; II  — 58-62 см.


Подготовка к использованию


Человечество все время стремится к прогрессу и развитию, потому постоянно придумывает что-то новое. Последствия каждого изобретения невозможно просчитать полностью, потому иногда возникают чрезвычайные ситуации. Чтобы оградить себя от различных угроз, люди создали защитные костюмы, позволяющие не допускать внутрь химические вещества, вирусы и бактерии, противодействовать высоким и низким температурам и не только. Так, благодаря созданию противогаза любой человек получил возможность спастись в случае возникновения пожара, газовой атаки и любых проблем, связанных с загрязнением воздуха.


Для удобства использования в маску вмонтированы очки, позволяющие хорошо ориентироваться в пространстве, не опасаясь проникновения нежелательных воздушных масс внутрь



Чтобы защитить себя от неблагоприятных факторов, важно не только иметь дома или на работе противогазы, но и уметь ими пользоваться



Правила эксплуатации можно описать кратко.




  1. Подбор изделия по размеру. Бывает 1, 2, 3 разновидности: первую используют те, у кого высота лица находится в диапазоне от 99 до 108 мм, вторую – с показателями 109-119 мм, третью – с длиной от 120 мм и более.
    2.

  2. Проверка исправности и целостности шланга и маски путем аккуратного растягивания изделий и тщательного осмотра.
    3.

  3. Проверка целостности очков и пряжек.
    4.

  4. Проверить плотность прилегания противогаза или шлема, надев изделия и заблокировав доступ воздуха в шланг. Если дышать будет невозможно, значит, инвентарь готов к эксплуатации.
    5.

  5. Оценить крепость крепления шланга к поясу для удобства перемещения в противогазе.
    6.



Если все условия выполнены, и изделие прошло проверку, его можно использовать без риска для жизни и здоровья.


Инструкция по использованию


Противогаз, как и любое другое устройство, требует соблюдения правил пользования. Однако прежде стоит ознакомиться с наставлениями опытных пользователей ПШ.


Оказавшись в зоне загрязнения воздушного пространства, необходимо сделать несколько вдохов, чтобы проверить исправность противогаза



Если возникает посторонний запах, следует срочно уйти из опасной зоны на свежий воздух.

Любая работа в противогазе должна производиться под присмотром мастеров и с присутствием дублеров, с которыми поддерживается связь при помощи сигнальной веревки.

Важно следить, чтобы веревка и шланг не скручивались и не оказались зажатыми.

Необходимо время от времени проверять, чтобы наконечник шланга с фильтрующей насадкой оставался в зоне чистого воздуха.




















Максимально обезопасить противогаз от различных повреждений поможет соблюдение правил хранения. ПШ необходимо держать только в закрытом ящике в помещении, где температура не опускается ниже 50 градусов и не повышается более 50 градусов. Обязательно перед использованием противогаза, если он находился в холоде, следует поддержать его некоторое время в жилой комнате, чтобы он приобрел комнатную температуру. Ни в коем случае нельзя, чтобы противогаз подвергался воздействию солнечных лучей.


Шланговые противогазы обладают массой преимуществ. Да, они не компактные, но при этом гораздо лучше защищают человека от негативного воздействия токсинов в воздухе. Обязательное условие эксплуатации противогаза заключается в соблюдении техники безопасности. Для большинства устройств техника безопасности является общей, однако для шлангового противогаза рассматривается несколько инструкций, а именно «перед началом работ», «в процессе эксплуатации», «в аварийных ситуациях» и «по окончании рабочего процесса».




В первую очередь рассматриваются требования техники безопасности перед началом работы. Каждый специалист берет противогаз, закрепленный под своим именем. Начальник участка производит проверку изделий на наличие механических повреждений



Важно, чтобы маска противогаза плотно прилегала к лицу – таким образом, получится исключить проникновение под нее вредных токсинов. Периодичность проверки потенциала аппарата должна происходить раз в полгода



Сотрудников с просроченной проверкой противогаза к производству не допускают. Продолжительность службы ПШ всецело зависит от его владельца. Неправильный уход приведет к быстрому износу.


Прежде чем приступать к работе, специалист и его дублеры должны обговорить условные знаки связи, чтобы избежать несчастных случаев. Далее необходимо познакомиться с техникой безопасности, которую следует соблюдать в рабочем процессе. Срок единовременного пребывания в шланговом противогазе должен составлять не более 30 минут, после чего работнику нужно передохнуть. В качестве подстраховки у каждого специалиста с противогазом должен быть 1 или 2 дублера, которые ждут его снаружи и следят за сигналами.





Однако если дублеру требуется забежать в зону заражения, то тут вступают в действие требования безопасности при аварийных ситуациях. Дублеры, как предписано в инструкции, через небольшие промежутки времени отправляют работающему в зоне загрязнения воздуха определенные сигналы. Если ответа на них нет, дублеры незамедлительно должны извлечь из помещения сотрудника, попавшего в аварийную ситуацию. В том случае, если веревка стопорится, дублер, надев экипировку, должен забежать внутрь и помочь человеку покинуть токсичную зону.

















После рабочего процесса, согласно технике безопасности, противогазы необходимо очистить от грязи и пыли, маску насухо протереть чистой тряпкой. При необходимости промыть теплой водой или мыльным раствором, после чего просушить изделие в расправленном виде. Также просушиваются остальные элементы противогаза. Далее производится детальный осмотр изделия на механические повреждения. После чего противогаз укладывается в чемодан и производится его пломбировка.





В следующем видео вас ждет обзор шлангового противогаза ПШ-20С с маской ППМ-88.


Разновидности и маркировка


Стандартная комплектация включает следующее:






  • Шлем-маска.
    •

  • Две гофрированные трубки.
    •

  • Армированный шланг определенной длины.
    •

  • Пылевой фильтр.
    •

  • Предохранительный пояс.
    •

  • Сигнальная веревка.
    •

  • Крепления для воздуховода (в зоне чистой среды).
    •

  • Сумка/футляр/барабан/чемодан для хранения.
    •



В случае с воздухонапорной моделью комплектация дополняется воздуходувкой, вентилятором или компрессором.


Два основных изолирующих шланговых противогаза — это ПШ-1 и ПШ-РВ

. Первый является самовсасывающим, имеет шланг длиной 10 м. Второй – воздухонапорный, работает за счет воздуходувки, укомплектован так, что его могут использовать два человека одновременно. Выпускается со шлангами длиной 20 м, 40 м.


Обычно эти две конструкции — основание для многочисленных модификаций, которые отличаются друг от друга качеством, видом материала, длиной воздуховодов, некоторыми техническими характеристиками.


По уровню защиты они классифицируются в соответствии класса используемого фильтра. Существует три класса.


Они определяются степенью проницаемости фильтра.






  •
1 класс

     – проницаемость 20%
    •

  •
2 класс

     – проницаемость 6%
    •

  •
3 класс

     – проницаемость 0,05%
    •



Маркировка противогаза наносится на металлическую накладку на поясном ремне. Она включает в себя наименование изготовителя, номер ГОСТа, партии, устройства, дата изготовления (месяц и год).

















Отдельно маркируется каждая из комплектующих

. Упакованная продукция может маркироваться на самой таре, на поверхности барабана, футляра, на бумажном ярлыке.


Маркировка производится следующим образом:




  • Наименование изготовителя.
    •

  • Условное обозначение.
    •

  • Номер изделия.
    •

  • Номер ТУ.
    •

  • Номер ГОСТа.
    •

  • Номер партии.
    •

  • Дата изготовления (месяц и год).
    •

  • Рекомендации по употреблению и хранению.
    •



  Одна из наиболее популярных категорий СИЗОД – респираторы. Какие требования предъявляются к , мы расскажем в специальной публикации.



Материал рабочего мужского комбинезона зависит от сферы его применения. Из какого материала шьют мужской летний комбинезон, узнайте из этого .


Основная функция рабочего халата – защита сотрудника от воздействия негативных факторов рабочей среды: пыли и грязи. Какой должна быть спецодежда для уборщицы служебных помещений, читайте .


Единственным существенным отличием шланговых противогазов друг от друга является длина их воздуховода

. Обычно используются шланги, имеющие длину 10 м, 20 м, 40 м.


Так как устройства больше практически ничем не отличаются, то выбор зависит от размеров рабочего помещения. Если помещение небольшое, то выгоднее использовать короткие шланги, т.к. можно сэкономить на воздуходувке, а вероятность повреждения значительно уменьшается. Однако если помещение большое или находится глубоко, например, шахты, дымоходы на предприятиях, то рекомендуется использовать шланги такой длины, которые с запасом обеспечат доступ к чистой среде.


Фильтр выбирается в зависимости от риска загрязнения окружающей среды

. Его базовая функция – защищать воздуховод от попадания пыли, но если есть вероятность попадания в воздух вредных веществ, то лучше выбирать фильтры более высокого класса.


Перед выбором устройства нужно убедиться в его качестве и надежности.


Разновидности и маркировка шланговых противогазов


Модельный ряд шланговых противогазов обычно имеет обозначение ПШ, и далее в зависимости от длины шлангов идут цифровые обозначения ПШ-1, ПШ-20, ПШ-40. Модели с двадцатиметровыми шлангами могут иметь в своем составе по 2 шланга и 2 маски, и могут использоваться сразу двумя работниками. В таком случае к названию прибавляется соответствующая цифра: ПШ-20-2.

















Наличие барабана, или сумки для хранения шланга также отражается в названии модели противогаза: например, ПШ-1С – 10-ти метровый шланг с сумкой для хранения, ПШ-2Б – 20-ти метровый шланг на барабане.


Также, могут отличаться и маски шланговых аппаратов: модели со шлем-маской обозначаются аббревиатурой ШМП, с панорамной маской – ППМ.


На каждую составляющую шлангового противогаза наносится своя маркировка.


На ремень предохранительного пояса путем клеймения на металлическую подкладку наносятся наименование изготовителя (товарный знак), номера стандарта, партии, изделия, дата изготовления.


На лицевую часть маркировка наносится несмываемой краской или рельефом, и содержит товарный знак производителя, дату изготовления, размер (рост), номер стандарта, идентификатор маски.


На фильтрах маркировка наносится на наклейку, имеющуюся на его поверхности: наименование изготовителя (товарный знак), класс (эффективность фильтра), информация (стандарт, класс) о технических условиях, срок годности.


Наш интернет магазин предлагает большой ассортимент шланговых противогазов с учетом вариативности всех характеристик. У нас Вы можете таких моделей, как ПШ-1С, ПШ-1Б, ПШ-20С, ПШ-20Б и т.д., а наши специалисты всегда готовы оказать консультацию и помощь при покупке!










Источник








  1. Главная
    2.

  2. ПРОТИВОГАЗ ШЛАНГОВЫЙ «ПШ» ОАО

«Тамбовское ОКТБ» (г. Тамбов) / Pozhproekt.ru
    3.







ПРОТИВОГАЗ ШЛАНГОВЫЙ «ПШ» ОАО

«Тамбовское ОКТБ» (г. Тамбов)























































Комментарии ()











    Написать комментарий






    Автор






    Email






            Введите сумму 6 + 9








    Авторизация




			Вход





	Авторизация на сайте.











    •
						Публикации


      •

    •
						Комментарии


      •

    •
						Теги


      •















    Источник








     Инструкция разработана на основании «Правил безопасности при эксплуатации магистральных газопроводов» Москва «Недра» 1985г. Средства индивидуальной защиты п.7.161-7.170


    Противогаз ПШ-1


    1.Назначение.


    1.1. Шланговый противогаз представляет собой прибор изолирующего типа, служащий для защиты органов дыхания человека в атмосфере, в которой недостает кислорода, должен отвечать ТУ N6-16-1465-70.

1.2. ПШ-1 состоит из следующих основных частей:

- шланга длиной 10 м., по которому производится всасывание чистого воздуха для дыхания;

- маски с двумя последовательно соединенными гофрированными трубками. Гофрированная трубка соединяет маску со шлангом;

- пояса с помощью которого шланг крепится на корпусе носителя;

- фильтрующей коробки для очистки вдыхаемого воздуха от пыли,

- штыря, с помощью которого один конец шланга укрепляется в зоне чистого воздуха;

- чемодана, в который укладываются все детали шлангового противогаза для хранения.

1.3. Технические показатели шлангового противогаза следующие:








    №п/п




    Показатели




    Ед.изм




    норма








    1.




    Сопротивление дыханию комплекта со  шлангом 10 м




    мм в ст.




    не > 20








    2.




    Сопротивление одного шланга 10 м




    мм.в.ст




    8








    3.




    Вес комплекта со шлангом 10 м (без чемодана)




    кг




    8








    1.4. Шланговый противогаз самовсасывающего типа обеспечивает защиту только в том случае, если конец шланга с фильтром при помощи штыря укрепляется в зоне чистого воздуха.

1.5. При выполнении работ в емкостях, колодцах и других замкнутых местах каждого работающего должны страховать не менее двух наблюдающих, остающихся снаружи, которые держат сигнальную веревку и могут оказать помощь работающему внутри в случае необходимости.

1.6. Если на сигналы наблюдающих условного ответа не последует, то они обязаны немедленно извлечь его за веревку из опасной зоны.

1.7. В некоторых случаях целесообразно иметь недалеко от помощника запасной шланговый противогаз для оказания помощи  и спасения рабочего непосредственно в опасной зоне.

1.8. Сборка прибора производится следующим образом: к концу шланга, где закреплен пояс, привинчивают удлиненную гофрированную трубку с маской. Подбор маски производится по размеру  для каждого рабочего.

1.9. Второй конец шланга соединяют с фильтром. Этот конец  укрепляют в зоне чистого воздуза, вблизи места работы, при помощи специального штыря, находящегося на конце шланга. Штырь крепко забивают в землю или стену, так, чтобы он не выдергивался при тяговом усилии.

1.10. Подготовка к выходу в зараженную зону должна проходить обязательно с участием бригадира или мастера и состоят в следующем:

а) тщательно осмотреть шланг, гофрированную трубку, маску;

б) проверить прочность и надежность соединения всех частей противогаза;

в) проверить наличие резиновых прокладок в местах соединения гофрированной трубки между собой, с маской и со шлангом;

г) продуть шланг от пыли. Продувка производится сжатым воздухом или несколькими сильными выдохами с того конца, к которому привинчивается гофрированная трубка. Перед продуванием фильтра коробку отключают;

д) в том случае, если по условиям работы требуется шланг более 10м, присоединяют еще один шланг с помощью накидной гайки, которая должна быть затянута гаечным ключем до отказа. Наибольшая длина шланга 20 метров. Через шланг 30 метров при тяжелой работе дышать трудно. В этом случае следует применить шланговый противогаз с механической подачей воздуха.

1.11. Для выполнения работ шланговый противогаз надевают следующим образом:

а) укрепляют на талии пояс с плечевыми ремнями;

б) неподвижными пряжками, расположенными впереди на ремнях, подтягивают крепление таким образом, чтобы все снаряжение лежало на корпусе человека удобно и прочно;

в) для того, чтобы гофрированная трубка не спадала с плеча ее при помощи хомутика, который можно передвигать, притягивают к плечевому ремню;

г) затем надевают маску и перед тем, как войти в отравлную зону, проверяют герметичность расположения ее на голове (соединения с гофрированной трубкой пути пережимания последней) около соединения с маской. Если дыхание становится не возможным, маска и ее соединение с гофрированной трубкой герметичны.

1.12. После того, как шланг с помощью штыря будет укреплен в зоне чистого воздуха  и будет проведена тщательная проверка герметичности соединения всей системы, можно разрешить войти в отравленную зону для исполнения работ.

1.13. Ответственность за обучение рабочих по пользованию шланговым противогазом и за всю постановку работ в нем несет руководитель подразделения, цеха, службы.

1.14. После окончания работы все детали противогаза очищаются от грязи и пыли и укладываются в чемодан до следующего использования. В случае загрязнения маска моется водой с мылом, не допускается попадание воды в клапанную коробку. Затем маска высушивается.

1.15. Все части прибора периодически должны проверяться путем тщательного осмотра. Внимательно следить за исправностью резиновых деталей. При потере эластичности резиновые детали нужно менять. Особое внимание следует обратить на выдыхательный клапан, который при неисправности, заглублении и засорении может служить причиной серьезного отравления.


    2. Подбор маски


    2.1. Шлем-маску противогаза изготовляют пяти размеров: 0,1,2,3 и 4. Для подбора размера шлем-маски сантиметровой лентой производят два измерения головы. При первом измерении определяется длина круговой  линии, проходящей по подбородку, щекам и через высшую точку головы (макушку). При втором измерении определяется длина полуокружности, проходящей от отверстия одного уха к отверстию другого по лбу через надбровные дуги. Результаты двух обмеров складывают и определяют требуемый размер шлем-маски, руководствуясь данными в таблице 3.








    Сумма измерений, см




    Размер шлем-маски








    До 93




    0








    От 93 до 95




    1








    От 95 до 99




    2








    От 99 до 103




    3








    От 103 и выше




    4








    Правильность подбора шлем-маски проверяют примеркой.

2.2. Новую шлем-маску перед надеванием необходимо протереть чистой или ватой, смоченной водой, гофрированную трубку продуть. Маску, бывшую в употреблении, в целях дезинфекции или в случае загрязнения следует отсоединить от коробки, промыть мылом и просушить.

2.3. При получении противогаза в пользование необходимо произвести внешний осмотр в следующем порядке:

а) проверить исправность шлем-маски, стекол очков, наличие прокладочного кольца в клапанной коробке;

б) убедиться в отсутствии повреждений на клапанной коробке, проверить наличие и качество клапанов;

в) осмотреть гофрированную трубку и проверить, нет ли на ней проколов и порывов, не помяты ли накидная и ввинтная гайки; Неисправным противогазом пользоваться категорически запрещается.

2.4. Для определения правильности подбора маски, сборки и исправности (герметичности) противогаза необходимо надеть маску, закрыть отверстие гофрированной трубки ладонью руки и попытаться сделать 3-4 глубоких вдоха. Если дыхание при этом невозможно, то противогаз в целом исправен (герметичен).


    3. Уход и хранение


    3.1. В период между пользованием все детали  шлангового  противогаза  должны находиться в чемодане.

3.2. Шланговый самовсасывающий противогаз должен храниться  в помещении, защищенном от атмосферных осадков.


    ПРОТИВОГАЗ ПШ-2


     4. Назначение и устройство


    4.1. Шланговый противогаз представляет собой прибор  изолирующего типа, служащий для защиты органов дыхания человека в атмосфере, в которой  недостает кислорода, или при наличии в воздухе больших концентраций газов.

4.2. Шланговый противогаз полностью изолирует дыхание человека от окружающей атмосферы и обеспечивает защиту от любого выда газа, дыма и тумана, кроме тех веществ, которые могут произвести отравление через незащищенную кожу.

4.3. Одним из основных достоинств шлангового противогаза типа  ПШ-2 является отсутствие сопротивления дыхания, что дает возможность производить тяжелую работу в течении более длительного времени, чем при пользовании любым другим противогазом.

4.4. Непрерывный поток свежего воздуха, подаваемого под маску, устраняет запотевание очков и таким образом сохраняет видимость.

4.5. Щланговый противогаз ПШ-2 состоит из следующих основных частей:

а) электромотора, который привод во вращение воздуходувку;

б) редуктора, служащего для приведения во вращение воздуходувки от рукоятки;

в) двух шлангов длиной 20 метров каждый для подачи воздуха под маски;

д) трех шлемов-масок, каждая с двумя гофрированными трубками для соединения шлема-маски со шлангом (гофр. трубки соединяются в одну целую посредством резьбового соединения деталей);

е) двух спасательных поясов, с помошью которых шланги крепятся на людях;

ж) ящика, в котором укрепляются электромотор и воздуходувка;

з) двух сигнальных веревок длиной 25 метров каждая.

4.6. Технические показатели ПШ-2 следующие:








    № п/п




    Показатели




    Ед.изм




    норма








    1.






    Сопротивление дыхания при выключенной воздуходувке (со шлангом 20 м длиной)




    мм в ст.




    не более 3








    2.




    Давление в системе при действии э/привода




    -/-




    не более 5








    3.




    Вес 20-метр.шланга с поясом и шлемом-маской




    кг












    4.




    Вес ящика с мотором и воздуходувкой




    -/-












    5.




    Количество воздуха,подаваемого под каждую шлем-маску




    л/мин




    не более 50








    6.




    Усилие на вращение ручки




    кг




    не более2,5








    7.




    Размеры ящика




    см




    32х32х29








    4.7. Шланговый противогаз  ПШ-2 обеспечивает одновременную работу в нем двух человек, для чего воздуходувка имеет два штуцера и две линии шлангов. Если противогазом ПШ-2 пользуется один человек, то в воздуходувке присоединяют один шланг, а штуцер для второго шланга  закрывается заглушкой-колпачком.

4.8. Подача воздуха под шлем-маску осуществляется при помощи воздуходувки, которая приводится в движение электромотором напряжением  220 вольт или ручным приводом.

4.9. Лица, работающие в шланговом противогазе, должны обслуживаться вспомогательными рабочими. Число помощников в зависимости от условий работы может быть разным.

4.10. Например, при работе в загазованном помещении, небольшой емкости двух рабочих может обслуживать один человек, который держит сигнальные веревки и следит за работой воздуходувки.

4.11. При выполнении работ в нефтяных баках, колодцах и других замкнутых местах работающих обслуживают два человека. Один из них держит сигнальные веревки, другой вращает ручку воздуходувки или следит за работой мотора.

4.12. Сигнальная веревка служит средством условий связи между работающим в противогазе и его помощником, который периодически подергиванием веревки осуществляет сигнализацию с работающим. Веревка должна быть прочной, так как она служит и для извлечения рабочего из опасной зоны.

4.13. В некоторых случаях следует иметь запасной шланговый противогаз для оказания помощи рабочему непосредственно в опасной зоне.


    5.Эксплуатация


    5.1. Перед входом в загазованную зону производится проверка и подготовка противогаза в работе, которые состоят в следующем:

а) внешним осмотром проверяется исправность шланга, гофрированных трубок, шлема-маски;

б) проверяется наличие резиновых  прокладочных колец в местах соединения гофрированных трубок между собой, со шлемом-маской, со шлангом;

в) проверяется герметичность шлема-маски и место соединения ее с гофрированной трубкой следующим образом: шлем-маска надевается на головку, гофрированная трубка в местах соединения ее со шлемом-маской перегибается и делается три-четыре глубоких вдоха. Если дышать невозможно, то шлем-маска и место соединения ее с гофрированной трубкой герметичны;

г) проверяется исправность работы электромотора и вентилятора (воздуходувки) путем включения электродвигателя в сеть, а также вращением вентилятора вручную. Вращение должно быть ровным (плавным, без заседаний);

д) продувается шланг от пыли, продувка производится сжатым воздухом со стороны крепления гофрированной трубки (присоединяется к воздуходувке);

е) присоединяется еще один или два шланга дополнительно в том случае, когда по условиям работы требуется шланг длиной более 20 метров. Пользоваться шлангом длиной более 40 метров не рекомендуется.

Шланги присоединяются с помощью накидных гаек, которые должны быть затянуты до отказа.

Правильность подбора шлема-маски проверяется примеркой.

Подготовка противогаза к работе должна  производиться под наблюдением мастера или бригадира.

5.2. Сборка противогаза производится следующим образом:

а) шланги посредством накидных гаек привинчиваются к штуцерам воздуходувки;

б) другими концами шланги прикрепляются к поясам, каждый с помощью одного хомута;

в) к этим же концам шлангов привинчиваются сдвоенные гофрированные трубки со шлемом-маской;

г) надеваются и укрепляются спасательные пояса, пряжками регулируется положение плечевых ремней пояса;

д) гофрированные трубки укрепляются с помощью хомута на плечевых ремнях с целью удержания трубок на плече;

е) надеваются шлемы-маски;

ж) включается воздуходувка от мотора или ручным приводом.

После этого рабочие могут входить в загазованную зону.

5.3. Воздуходувка должна работать непрерывно в течении всего времени, пока человек находится в загазованной зоне. Она может быть включена только после выхода рабочего на свежий воздух.

5.4. Следует также отметить, что противогаз ПШ-2 обеспечивает защиту только в том случае, когда ящик с воздуходувкой находится в зоне чистого воздуха.

5.5. Не рекомендуется в шланговом противогазе ПШ-2 производить работу в помещениях, где имеется  опасность запутать шланг.

5.6. Шланговые противогазы ПШ-2 снабжены специальным устройством, позволяющим производить отключение редуктора при работе от электромотора. Это устройство устраняет холостую работу редуктора и тем самым увеличивает срок службы.

5.7. При пользовании шланговым противогазом ГП-2 необходимо соблюдать следующие правила:

а) При работе вентилятора от электромонтера отключить редуктор

б) при работе от ручного привода включить редуктор. Не соблюдение первого правила снижает производительность вентилятора, что вызывает уменьшение подаваемого по шлангам воздуха. При соблюдении второго правила вентилятор вообще не будет вращаться и подавать воздух.

Включение и отключение редуктора производится при помощи  специального устройства, расположенного на боковой стенке ящика. При положении "Редуктор включен" кольцо 1 находится в глубоком пазе втулки. При положении "Редуктор  отключен" кольцо 1 находится в мелком пазе втулки 2. Переключение кольца из одного положения в другое производится выводом кольца из одного паза оттяжки его на себя, поворотом и заводкой в другой паз. Поворот кольца может производиться в любую сторону.

Исправность действия переключающегося устройства проверяется:

а) при работе от ручного привода наличием подачи воздуха в шланги;

б) при работе от электромотора отсутствием вращения валика рукоятки  ручного привода.

5.8. При ручной подаче воздуха ручку привода вращают в направлении указанном стрелкой на крышке ящика. Вращение ручкой должно быть беспрерывным и равномерным. Объем подаваемого воздуха  согласовывают с работающими в противогазе.

5.9. В случае какой-либо поломки при остановке привода воздух может поступать через воздуходувку путем самовсасывания, что дает возможность работающему своевременно выйти из опасной зоны.

5.10. После окончания работы рабочий выходит из отравленной зоны, снимает противогаз и разбирает его. От шланга отсоединяется гофрированная трубка и шлем-маска. Шлем- маска протирается спиртом или двухпроцентным раствором формалина и высушивается. Шланги очищаются от загрязнения. Все детали противогаза укладываются в ящик и хранятся до следующего пользования.

5.11. Периодически все части должны  проверяться путем тщательного осмотра. Особое внимание следует обратить на резиновые детали (клапан выхода, клапан входа), которые при потере эластичности необходимо менять.  Необходимо следить, чтобы клапан выхода не засорялся

5.12. При транспортировке и хранении шланговые противогазы должны быть защищены от попадания на них атмосферных осадков и грунтовых вод.

5.13. Не допускается хранение шланговых противогазов вместе с веществами, вызывающими коррозию металла.
























    Источник








                      Противогазы ПШ-1, благодаря изолирующей маске и длинному воздухоподводящему шлангу, позволяют выполнять работы легкой и средней тяжести в замкнутых пространствах и в условиях полностью загрязненной атмосферы. Аппарат не использует механических нагнетателей воздушной смеси. Забор воздуха осуществляется благодаря дыхательным усилиям человека на расстоянии 10-20 метров от рабочей зоны. Выдох производится через клапан.


    Противогаз ПШ-1 представляет собой одноканальный изолирующий дыхательный аппарат, снабжающий пользователя чистым воздухом через шланг подачи воздуха за счет дыхания человека. Противогаз защищает органы дыхания, глаза и лицо пользователя при выполнении работ в замкнутых емкостях, колодцах, цистернах и т.п.


    В зависимости от необходимых условий, противогаз ПШ-1 может комплектоваться различными масками: ШМП-1, ПМ-88, ППМ-88, МГУ, МАГ, ШМ-2012.


    Противогазы ПШ-1 используют при проведении работ емкостях, колодцах, цистернах и т.п., а также на высоте в комплектации со страховочными привязями в температурных пределах от минус 40 до плюс 40 °С.


    Различают четыре модификации противогаза ПШ-1:




    • ПШ-1 с воздухоподводящим шлангом, свернутым в бухту;
      •

    • ПШ-1Б с воздухоподводящим шлангом, закрепленным на барабане;
      •

    • ПШ-1С (ПСА/ПСБ) с воздухоподводящим шлангом, свернутым в бухту, и страховочной антистатической привязью;
      •

    • ПШ-1Б (ПСБ/ПСА) с воздухоподводящим шлангом, закрепленным на барабане, и страховочной антистатической привязью;
      •



    Противогазы данной серии применяются в различных отраслях промышленности, транспорта, сельского и коммунального хозяйства.


    Конструктивные особенности ПШ-1




    • Пояс особой конструкции дополнен плечевым ремнем из хлопчатобумажной ленты, что исключает сползание плечевых лямок с плечевого сустава.
      •

    • Поясные и наплечные пряжки изготовлены искробезопасного материала.
      •

    • Для работы на высоте можно выбрать модификацию, в состав которой введена привязь страховочная антистатическая с наплечными и набедренными лямками, а также поясной ремень для крепления амуниции.
      •

    • Сигнально-спасательная веревка из хлопчатобумажного или лавсанового материала для возможности применения в различных экстренных ситуациях.
      •

    • Воздухоподводящий армированный резиновый шланг не подвергается сдавливанию и перегибам при случайном закрытии люка или падении на него тяжелых предметов.
      •

    • Алюминиевый кронштейн крепления гофрированной трубки к плечевому ремню более надёжен и долговечен по сравнению с кронштейном из пластмассы, который разрушается после 2-3 разового применения.
      •

    • Барабан имеет износостойкое лакокрасочное покрытие, стойкое к воздействию воды, агрессивных сред и температуры окружающего воздуха.
      •

    • Сумка отвечают требованиям высокого качества и эргономичности, обеспечивают сохранность изделия от механических повреждений в процессе транспортировки и эксплуатации
      •

    • Пломбировка изделий обеспечивает сохранность при транспортировке и хранении.
      •



    В комплекте ПШ-1 поставляется штырь, фиксирующий фильтр над поверхностью земли и исключающий попадание пыли, влаги и т.п. в воздухоподающую линию.


    Соответствие нормативам




    • Противогаз: ТР ТС 019/2011;
      •

    • Шлем-маски: ТР ТС 019/2011, ГОСТ 12.4.166-2018;
      •

    • Маски: ТР ТС 019/2011, ГОСТ 12.4.293-2015 (категория 2);
      •

    • Привязь страховочная: ТР ТС 019/2011, ГОСТ Р EN 361-2008.
      •



    Купить шланговый противогаз ПШ-1


    Приобрести данное средство защиты можно заказав его на нашем сайте. Компания «Химзащита» является официальным дилером завода-производителя, поэтому вы можете быть абсолютно уверенными в качестве поставляемой продукции.  Для того, чтобы купить противогаз ПШ-1 (ПШ-1С, ПШ-1С-20, ПШ-1Б, ПШ-1Б-20, ПШ-1-155, ПШ-1Б-155) оптом или в розницу, пожалуйста, свяжитесь с нами по форме обратной связи или по телефону, указанному на сайте.






    Написать отзыв




    Ваш отзыв



    Внимание: HTML не поддерживается! Используйте обычный текст!










    Источник






































    Понравилась статья? Поделить с друзьями:

































    А вот и еще интересные новости по теме:



  1. Пароочиститель karcher sc 3 easyfix premium инструкция по применению
    2.

  2. 162н инструкция по бюджетному учету проводки
    3.

  3. Omeprazole инструкция по применению цена отзывы
    4.

  4. Полный личный состав наемных работников организации за исключением руководства это
    5.

  5. Утепление мансарды изнутри минватой своими руками пошаговая инструкция фото

    6.


























                    0
                    0
                    голоса


    Рейтинг статьи
















                             Подписаться















    Уведомить о




























                                        guest
























                        0 комментариев















                                                                        Старые



                                                                            Новые
                                                                                Популярные











     Межтекстовые Отзывы


    Посмотреть все комментарии
