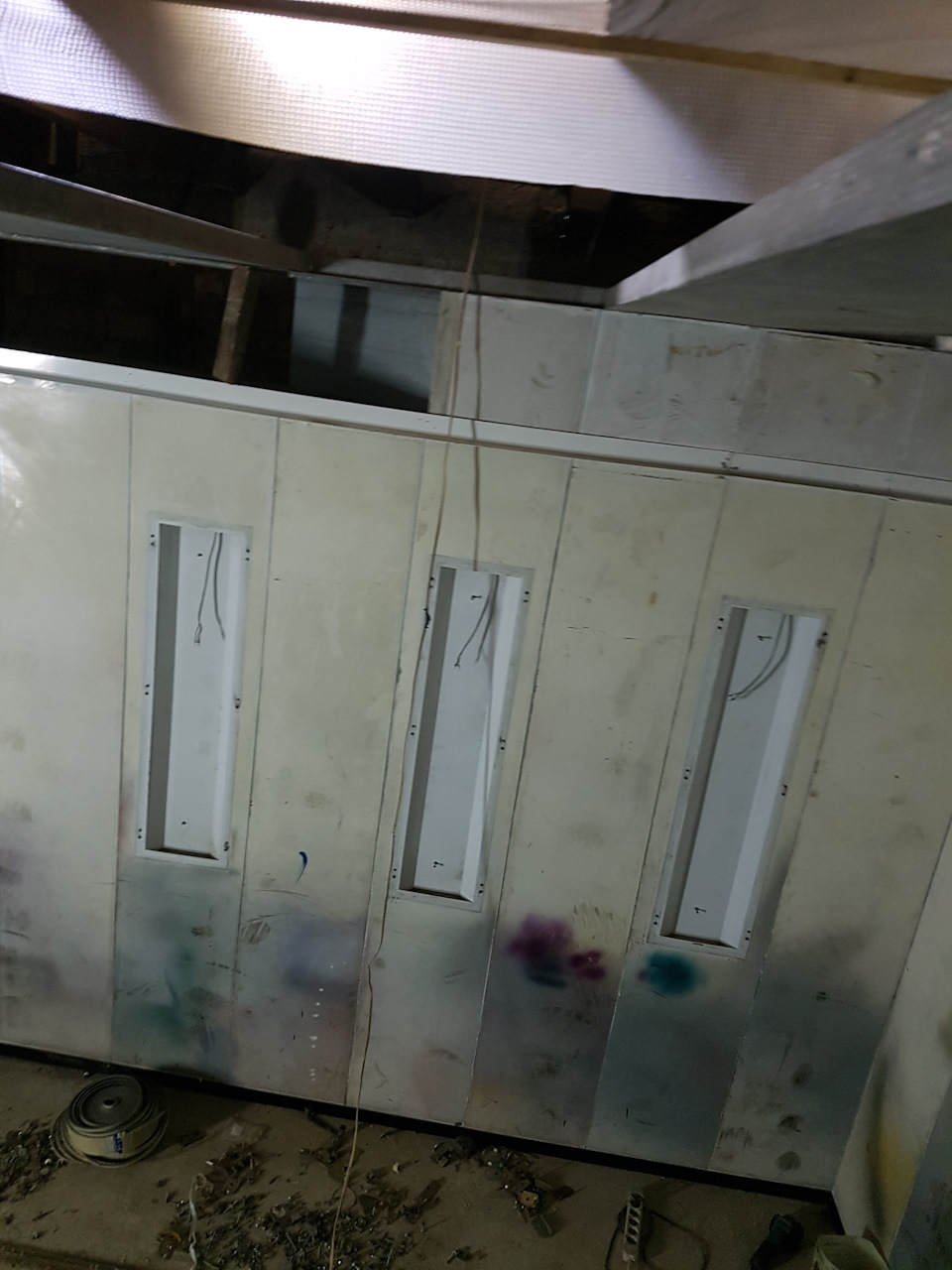

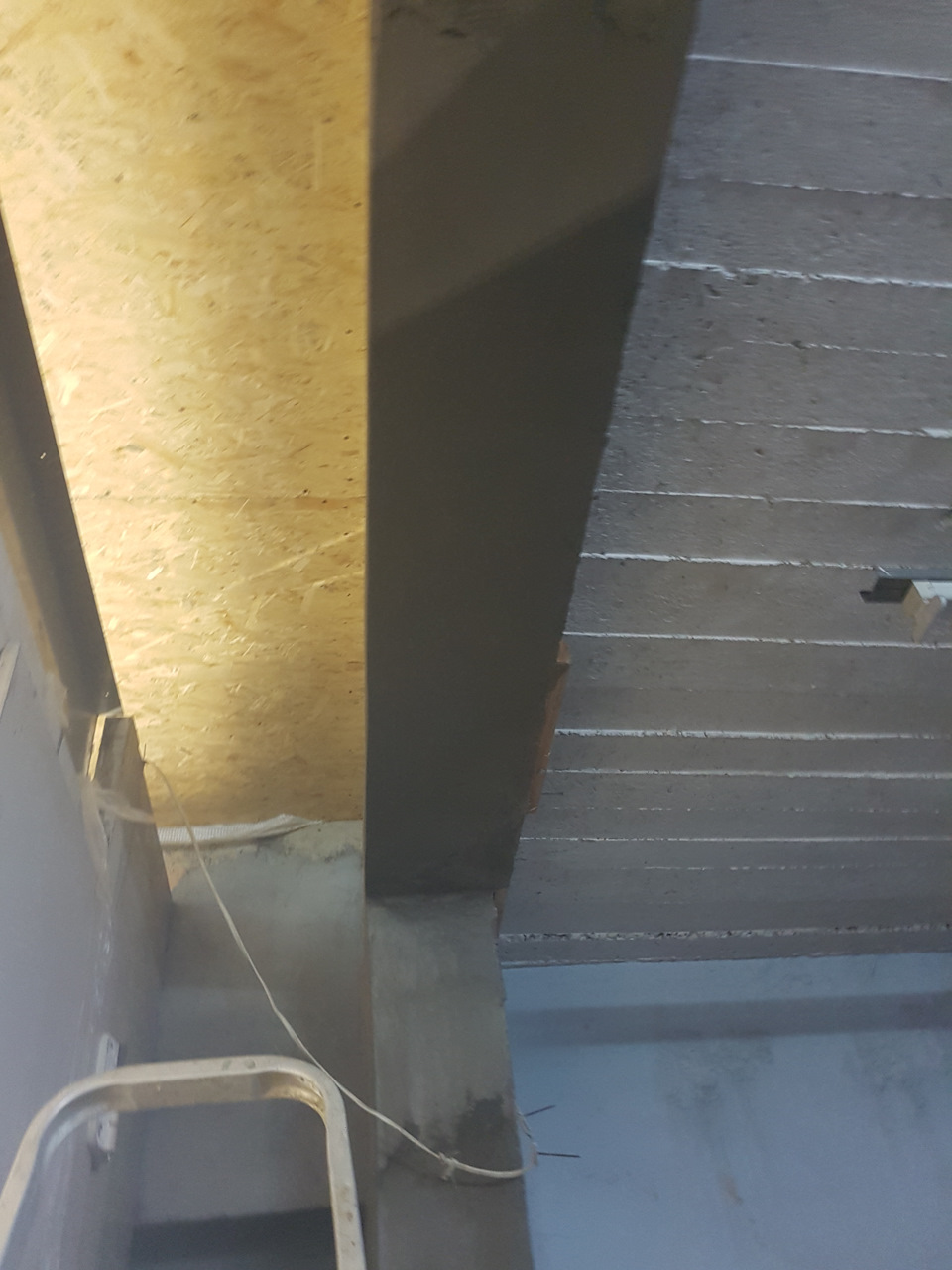

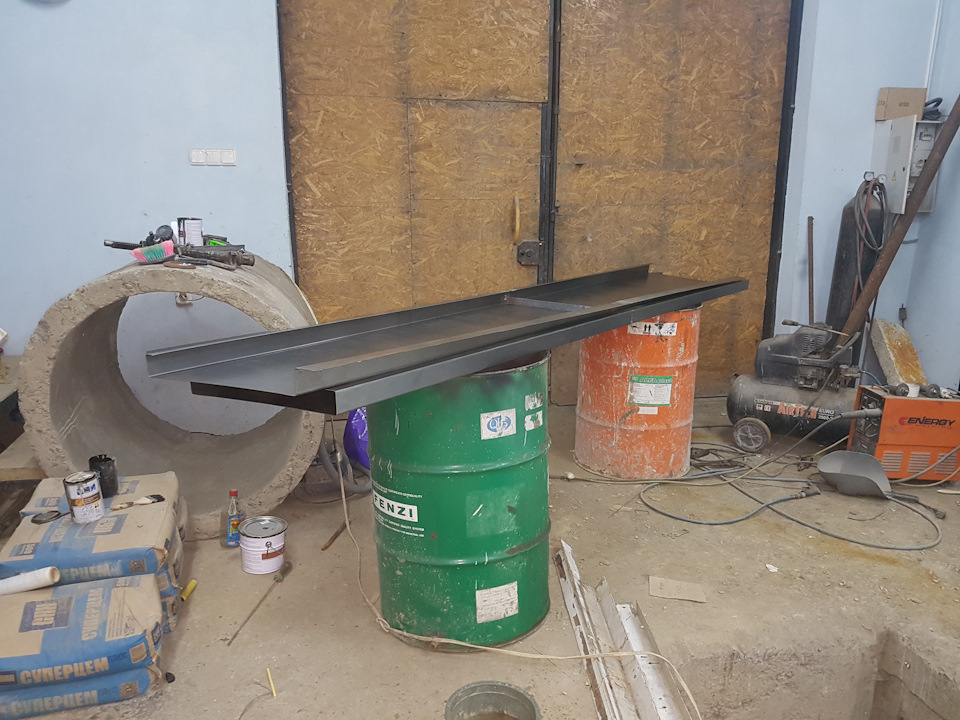

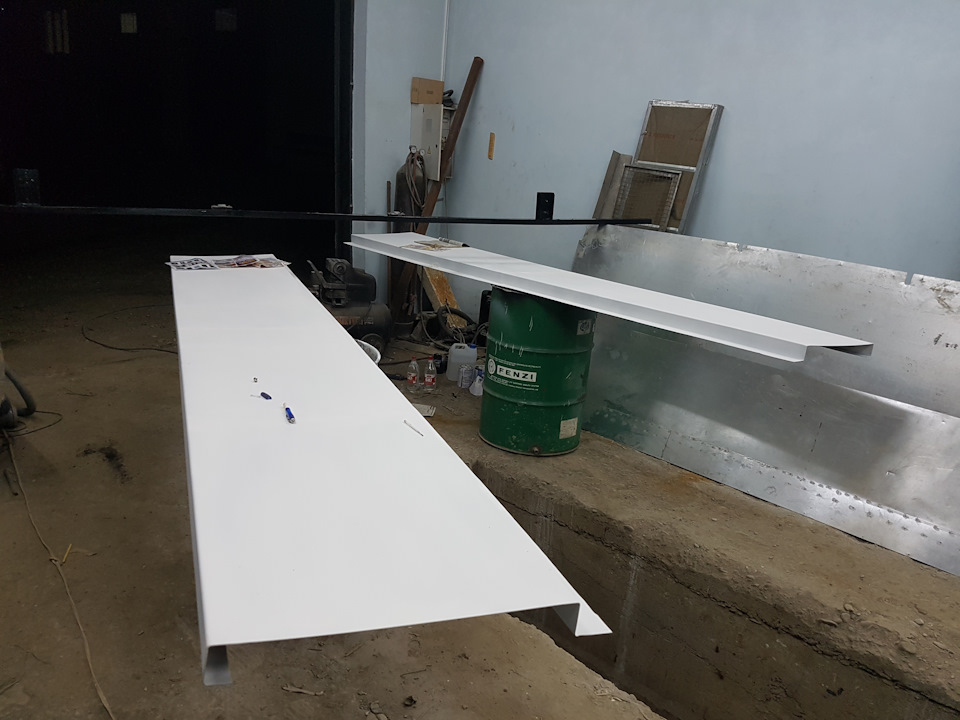

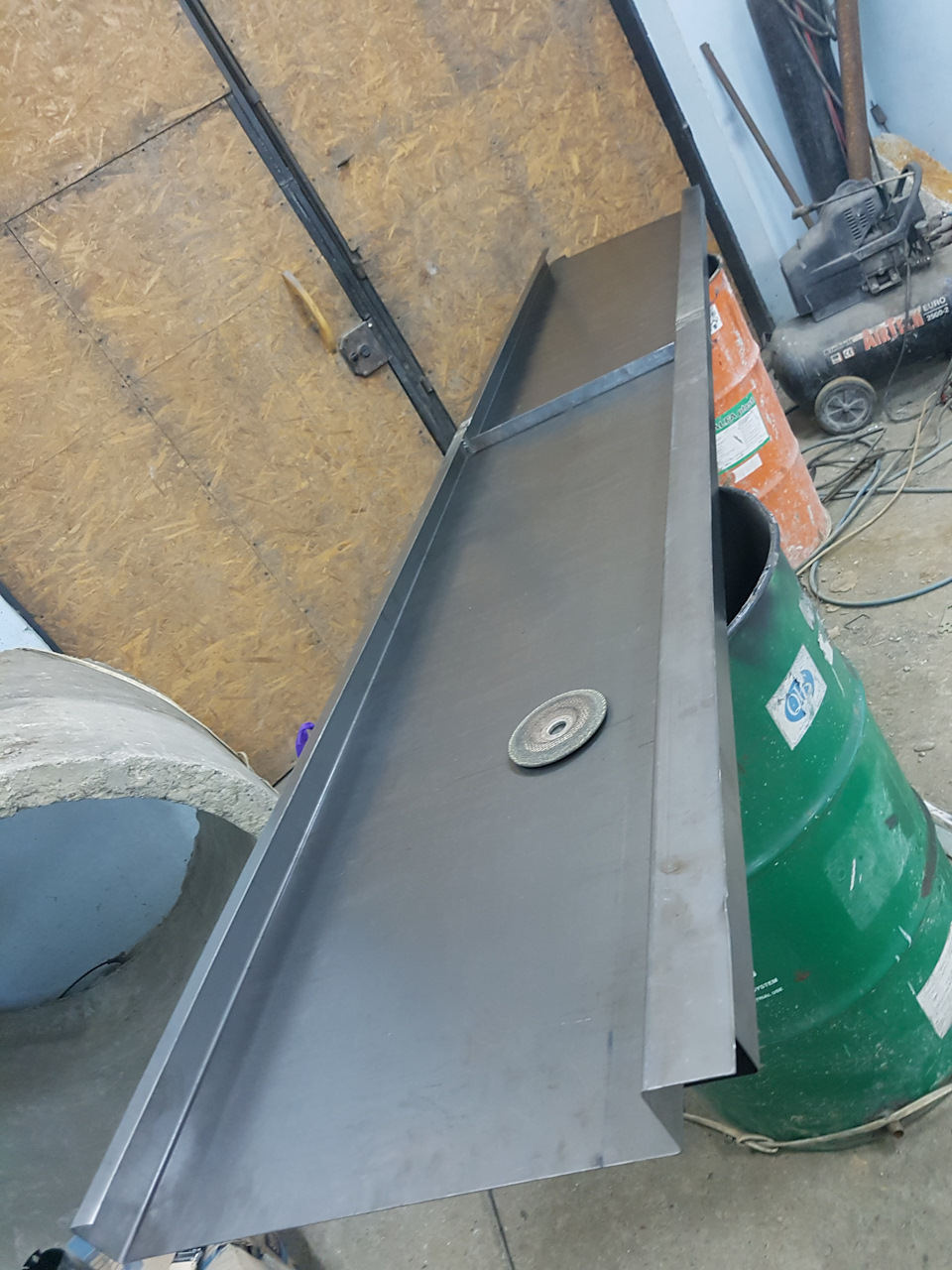

И так пол залит, теперь можно приступать к сборке. Изначально хотел делать камеру самодельную. собирая заводскую, я порядком устал, и начал думать о том чего мне стоило бы проэктирование и сбока самодельной.

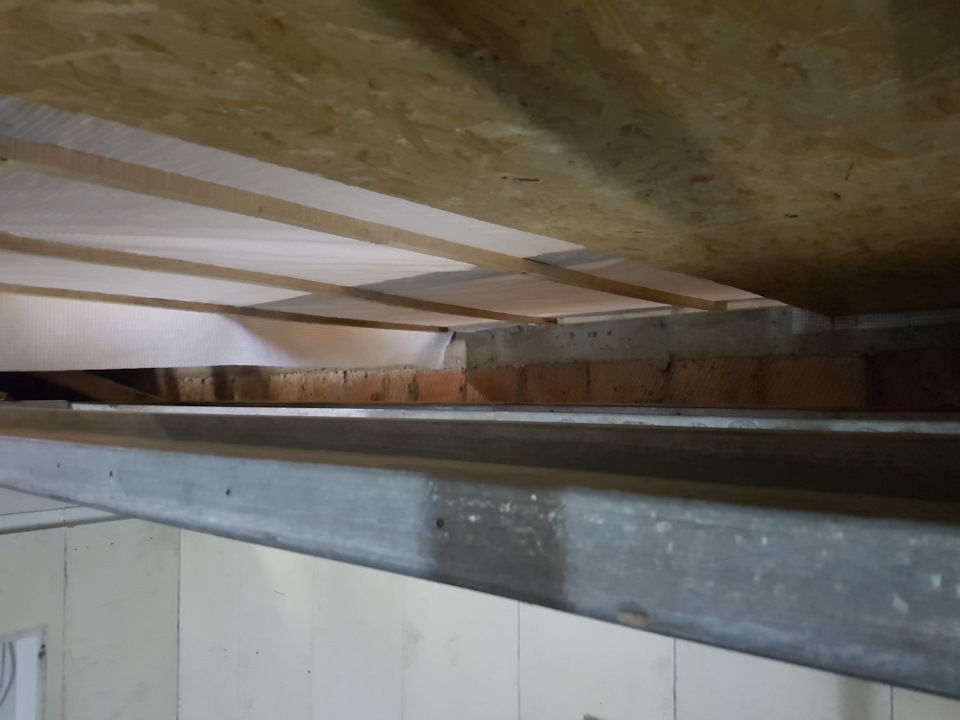

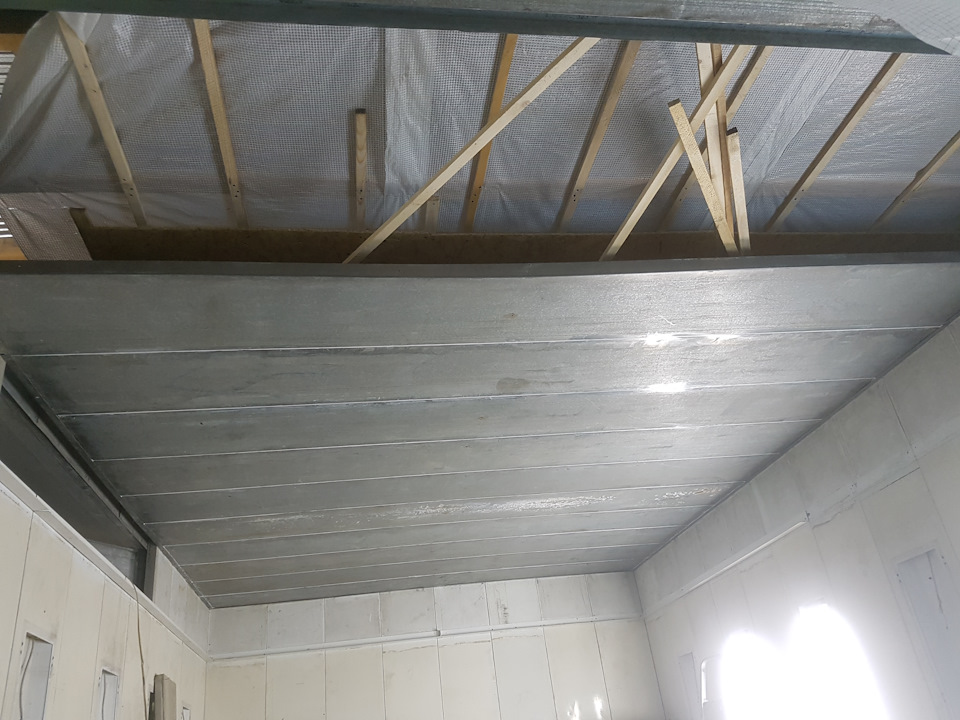

Очень сложно по двум причинам, первое это высота балок перекрытия 2 этажа оказалась с минимальным расстоянием от крыши покрасочной камеры, приходилось собирать крышу камеры и одновременно утеплять потолок. Кстате потолок утеплял по технологии начиная с низу
-Осб 10 мм
-Рейки 20×50( для циркуляции воздуха между пароизоляцией и осб плитой)
-Пароизоляция
-Мин вата 50 в два слоя в шахматном порядке с перекрытием швов
-гидроизоляция strotex
— черновой пол с досок

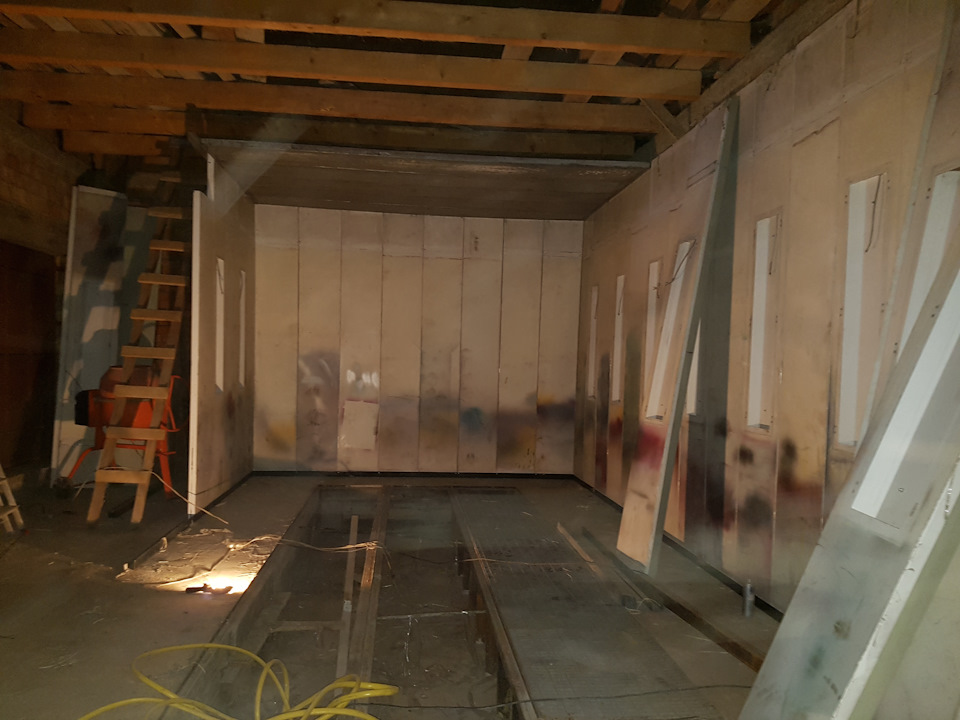

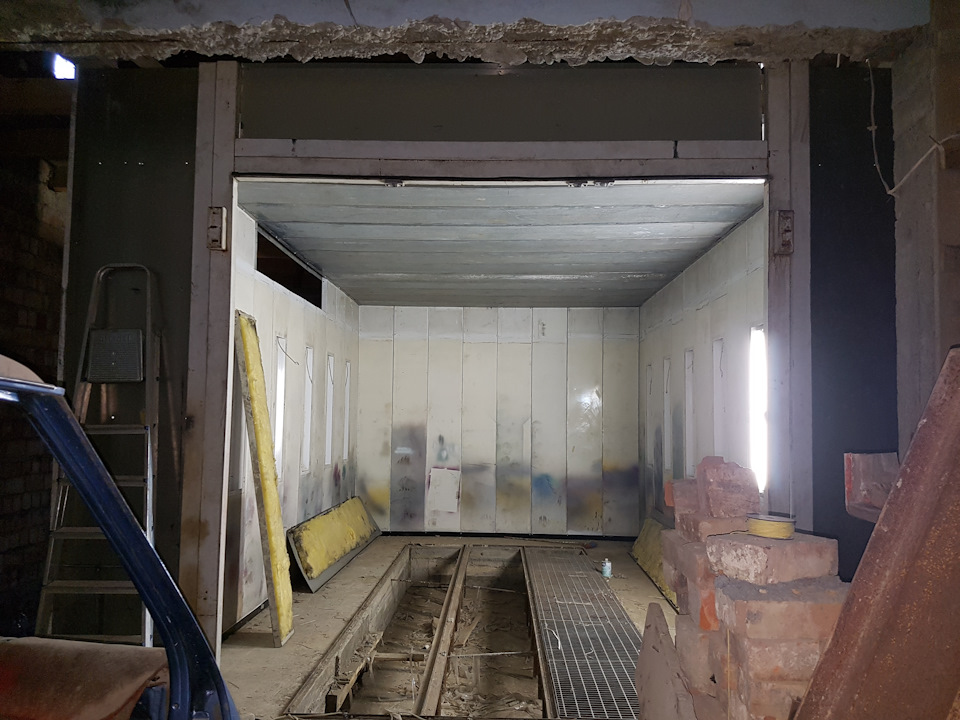

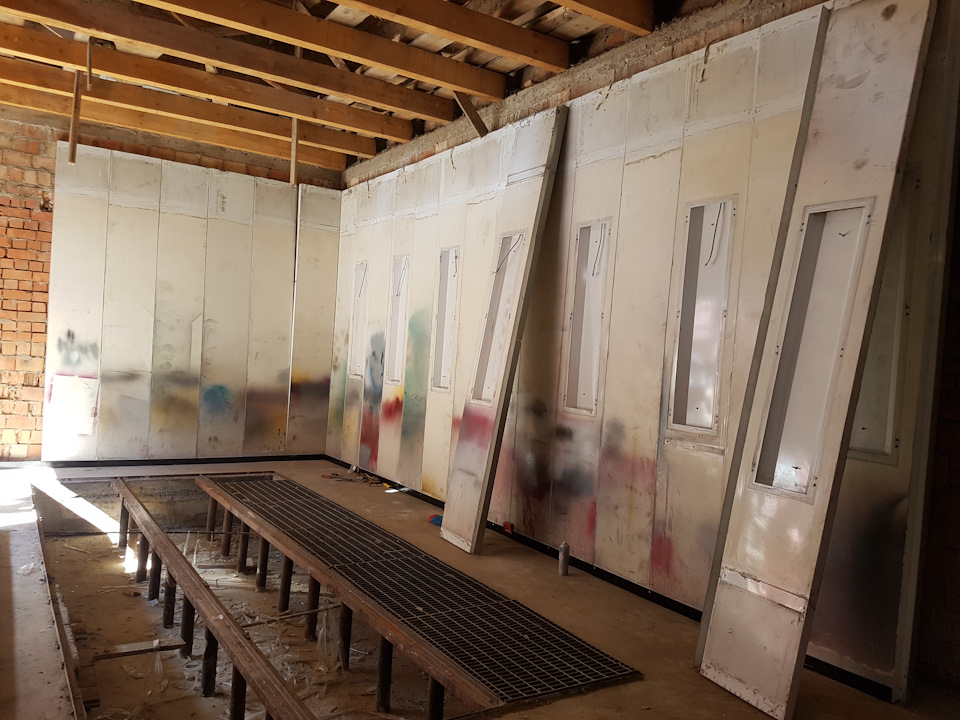

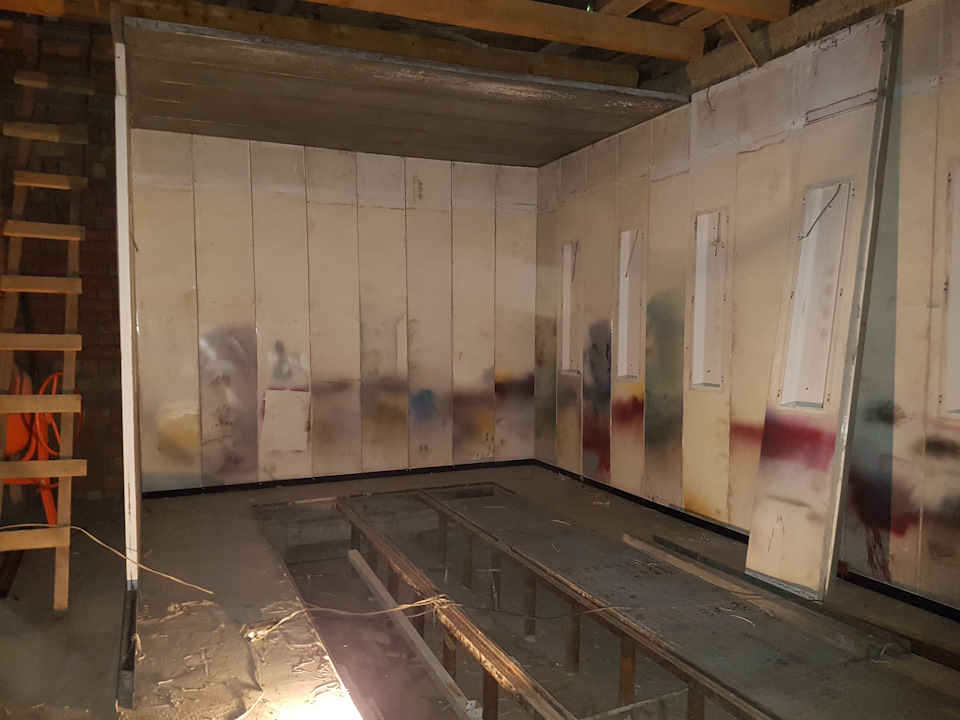

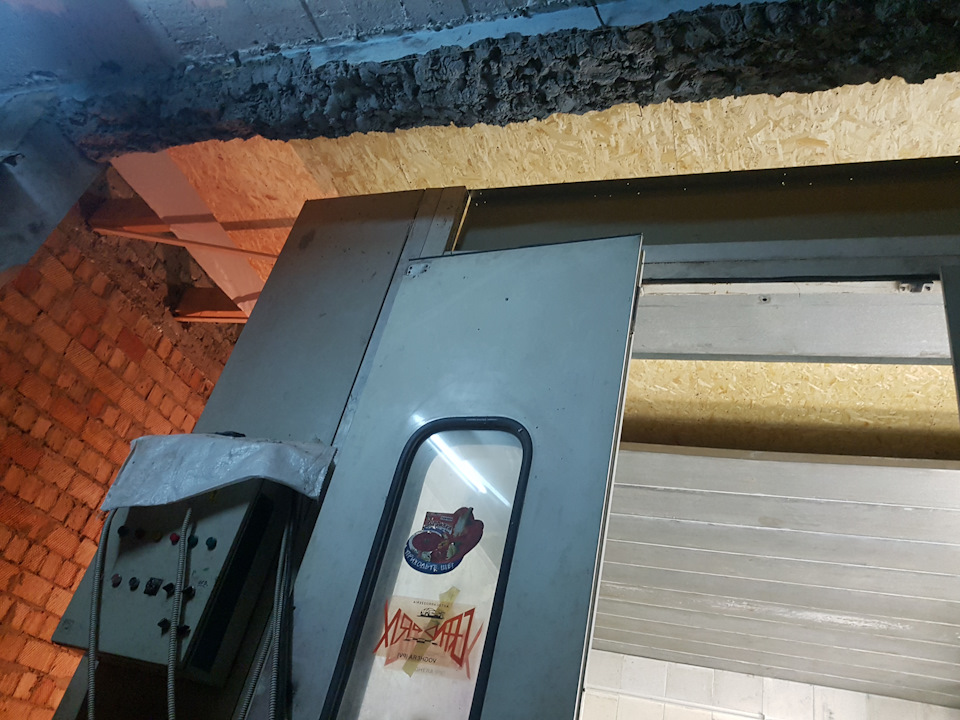

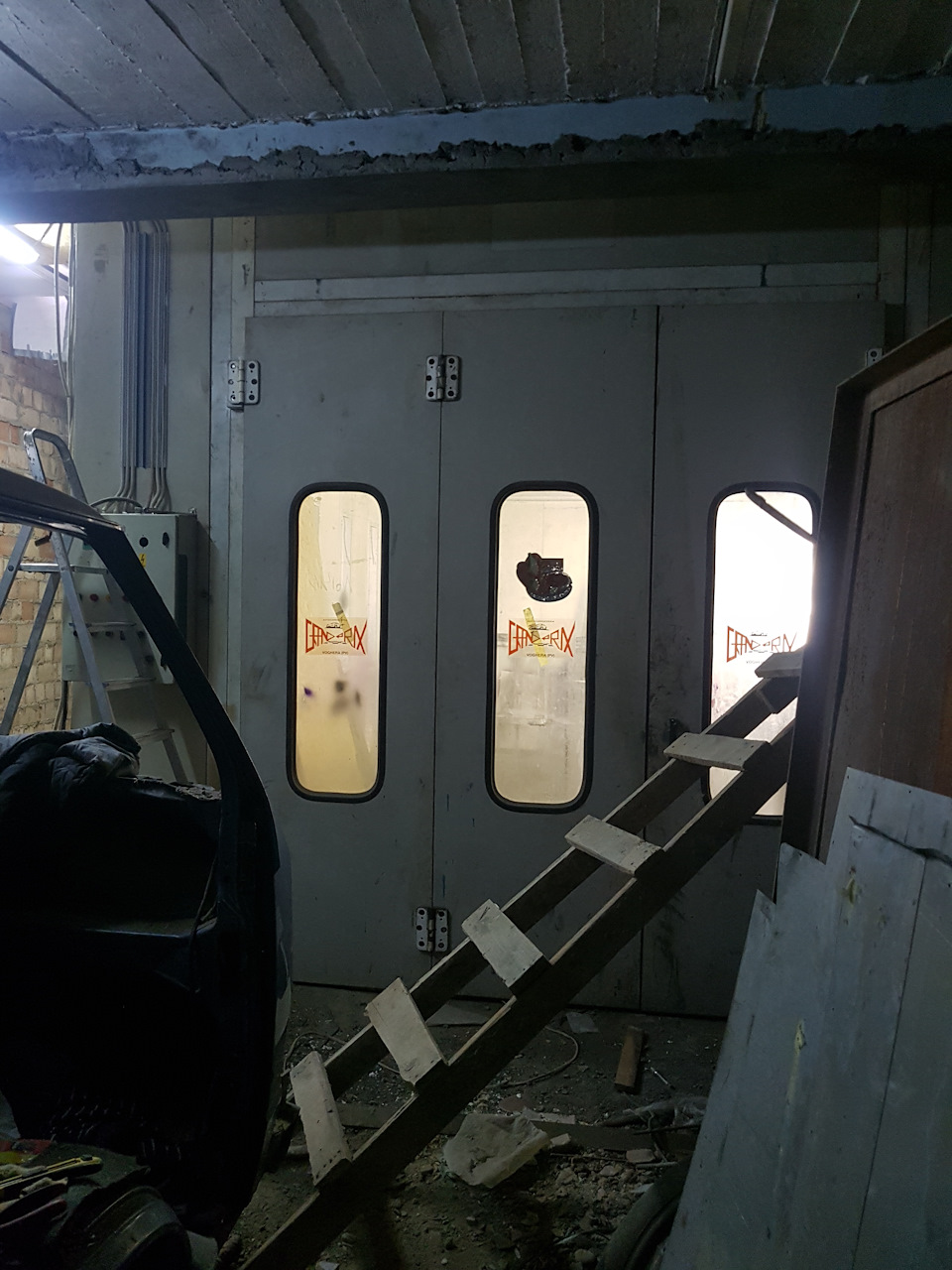

Вторая причина это мое решение удлинить камеру с 6.5 метров длины до 7 метров. На фото видно сваренные секции стен, и погрунтованные в бел цвет
Реально я шокирован насколько всё розметил, практически до сантиметра всё вплотную влезло) маловатое помещение(6×
для такой камеры(4×7, без теплообменника)
Покраска автомобилей выполняется в специально оборудованных помещениях, в которых установлена хорошая вентиляция и специальное оборудование. Благодаря этому обеспечивается надлежащий воздухообмен и поддерживается необходимая температура. В продаже есть готовые порошковые покрасочные камеры, но их стоимость слишком высокая.
Многих предпринимателей открытие собственного дела по покраске автомобилей отпугивает высокая цена таких помещений. Альтернативным вариантом может стать покрасочная камера своими руками.
Если соблюсти все необходимые нормы и установить необходимое оборудование, то такая камера не уступит покупной, но при этом обойдется намного дешевле.
Для организации такой камеры своими руками подойдет даже самый обыкновенный гараж.
Основные требования для устройства
Если рассмотреть этапы покраски автомобиля, то можно понять, какие требования следует соблюдать при устройстве покрасочной камеры. Он состоит из следующих этапов:
- Перед покраской кузов автомобиля шлифуется. При этом задача вентиляции состоит как в удалении пыли из покрасочной камеры, так и в очищении поступающего в камеру воздуха извне.
- Во время окрашивания автомобиля система вентиляции должна обеспечивать очищение воздуха от частиц лака и краски.
- Во время сушки автомобиля воздух должен нагреваться и циркулировать внутри помещения.
Таким образом, порошковая покрасочная камера состоит из закрытого помещения, предназначенного для покраски и сушки; теплогенератора для подогрева воздуха; системы вентиляции, оснащенной необходимыми фильтрами; освещения.
Схема покрасочной камеры
При устройстве покрасочно-сушильной камеры помещение, в котором оно находится, не должно зависеть от температуры окружающей среды. Таким образом, должна быть выполнена хорошая теплоизоляция. В помещении должна поддерживаться температура около 20-25 градусов, исключив резкие перепады температур.
Особые требования предъявляются к освещению помещения. Оно должно равномерно освещаться полностью и особенно хорошо должно быть освещено рабочее место. Свет должен быть комбинацией бестеневого освещения и ламп дневного света, а также должно отсутствовать какое-либо мерцание.
Качество покраски зависит от качества воздуха в камере, он должен быть достаточно чистым и его давление должно соответствовать нормам.

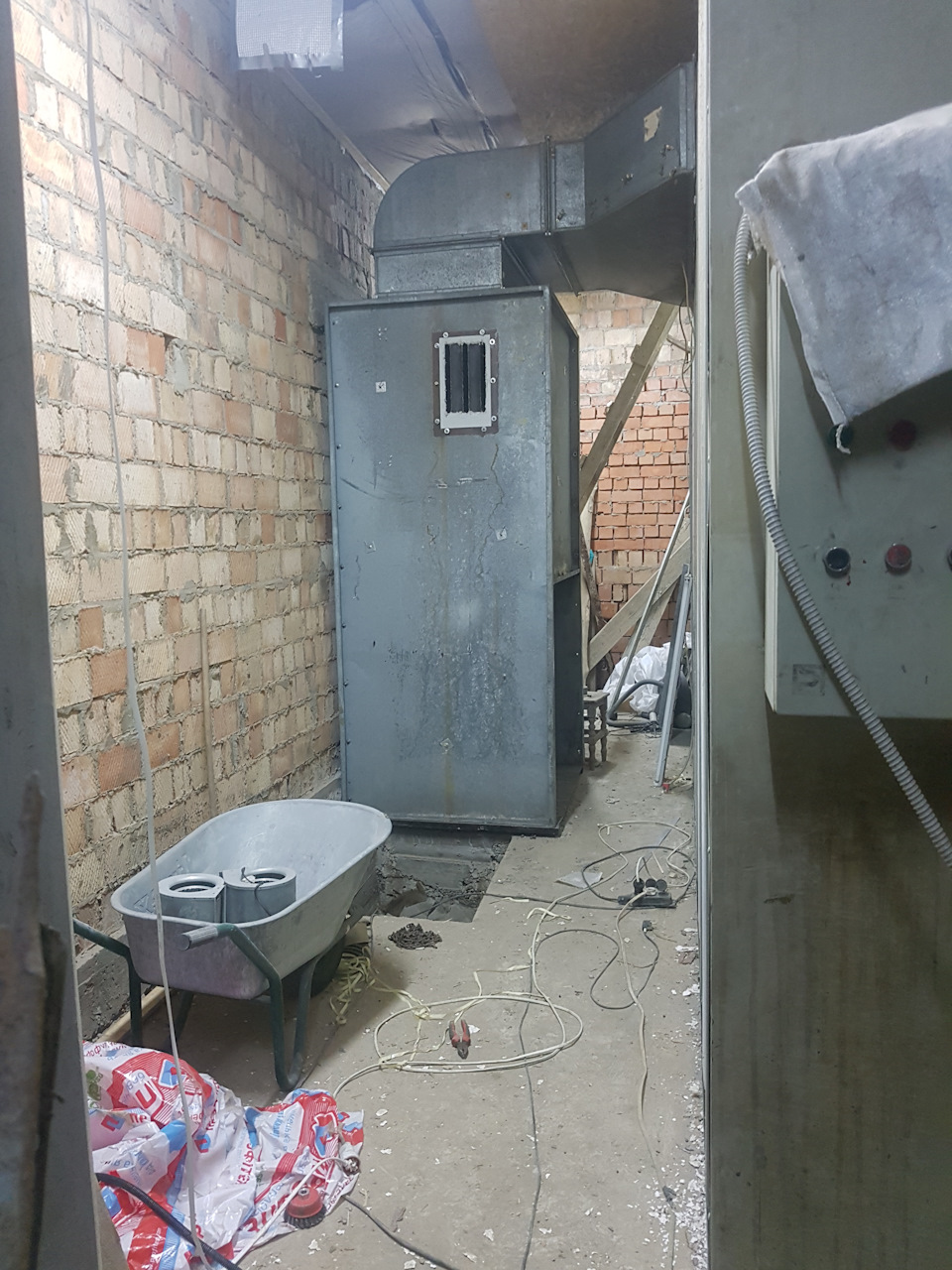

Покрасочные камеры могут оснащаться одномоторной и двухмоторной вентиляцией. Одномоторная работает лишь на приточное очищение воздуха. Ее легко собрать своими руками. Двухмоторная обеспечивает очищение воздуха на входе и выходе, потому она более эффективна.
В любом случае вентиляция должна находится на уровне пола и обеспечивать циркуляцию воздуха по всему помещению без мертвых зон. Фильтры должны очищать воздух как от пыли, так и от масляных извесей.
Смотрите видео-подборку по реализации в обычном гараже:
Выбор помещения, оборудование и внутренняя отделка
Для покрасочной камеры своими руками подойдет гараж или любое нежилое помещение. Как и при любом строительстве, прежде чем начинать устройство покрасочной камеры, надо сделать чертежи расположения вентиляции, светильников, а также всех необходимых элементов, которые должна содержать порошковая покрасочная камера.
Схема камеры для покраски
Внутреннюю отделку помещения лучше выполнить металлопрофилем. Выгодно экономически использовать панели ПХВ, но они имеют высокую степень горючести. Лучше выполнять отделку, используя негорючие материалы. Аналогично, теплоизоляция своими руками выполняется также негорючим утеплителем, обеспечивая сокращение тепловых потерь.
Устройство основания для камеры может быть выполнено из бетона или металла. Предпочтительнее бетонное, так как оно находится на уровне пола и на него удобно заезжать машиной.
Металлическое основание должно находится на высоте 30-50 см от пола. Это создает неудобство тем, что придется делать своими руками дополнительный въезд для машин. Оба основания обеспечивают хороший воздухообмен, что способствует выводу отработанного воздуха наружу.

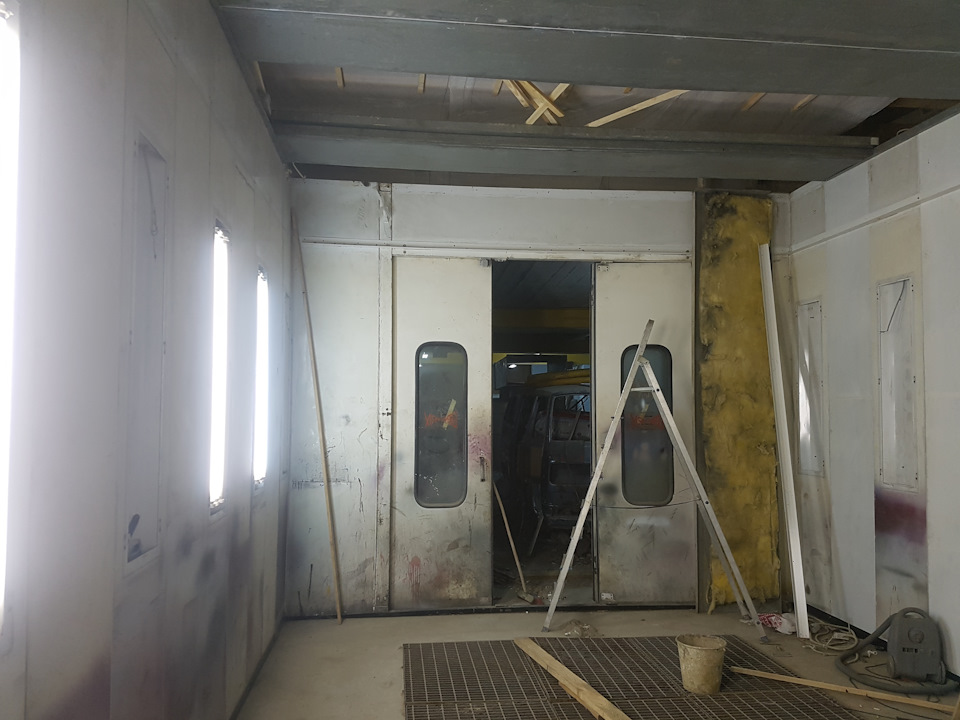

Помещение должно оборудоваться герметичной дверью. Для окрашивания стен берется белая порошковая краска. У нее достаточно долгий срок службы и она устойчива к внешним воздействиям.
Желательно окрашивать стены помещения в белый цвет, на ее фоне лучше воспринимаются цвета, что важно при покраске автомобилей.
Помещение для покраски автомобиля должно хорошо освещаться. При этом светильники должны быть расположены не только на потолке, но и на стенах, обеспечивая боковое освещение.
Наилучшим решением для освещения являются лампы дневного света, они достаточно экономичны и не мерцают. Становятся популярными в последнее время светодиодные светильники. Хотя они имеют высокую цену, но окупают себя благодаря имеющимся преимуществам:
- меньше потребляют электроэнергии по сравнению с люминесцентными лампами;
- не требуют замены;
- обладают высоким уровнем безопасности, что немаловажно для порошковой покрасочной камеры;
- обеспечивают яркое и ровное освещение.
Чтобы освещать нижнюю часть машин, можно пользоваться переносными лампами или размещать внизу помещения по стенам светильники, защитив их от случайных повреждений.
Для принятия решения об оснащении окрасочно-сушильной камеры специальным сушильным оборудованием, надо определиться, какое количество машин будет постоянно красится. Если предполагается небольшой поток, то можно обойтись воздушной сушкой и установкой теплогенератора.
Если же ожидается большой поток транспортных средств, то лучшим вариантом является использование инфракрасных ламп. Они потребляют мало энергии, поэтому выгодны с экономической точки зрения. Обеспечивают высокую скорость сушки и качество лакокрасочного покрытия после высыхания.
Порошковая покрасочная камера может быть оборудована комнатой для автомаляров, которая должна примыкать к окрашечно-сушильной камере. Эта комната предназначена для отдыха мастеров, где они могут переодеться, принять пищу.
Желательно, чтобы она имела окно, выходящее в покрасочную камеру. Для этого делается соответствующее отверстие и вставляется в него стеклопакет. Через окно мастера могут наблюдать за сушкой автомобиля и быстро реагировать на любые внештатные ситуации.

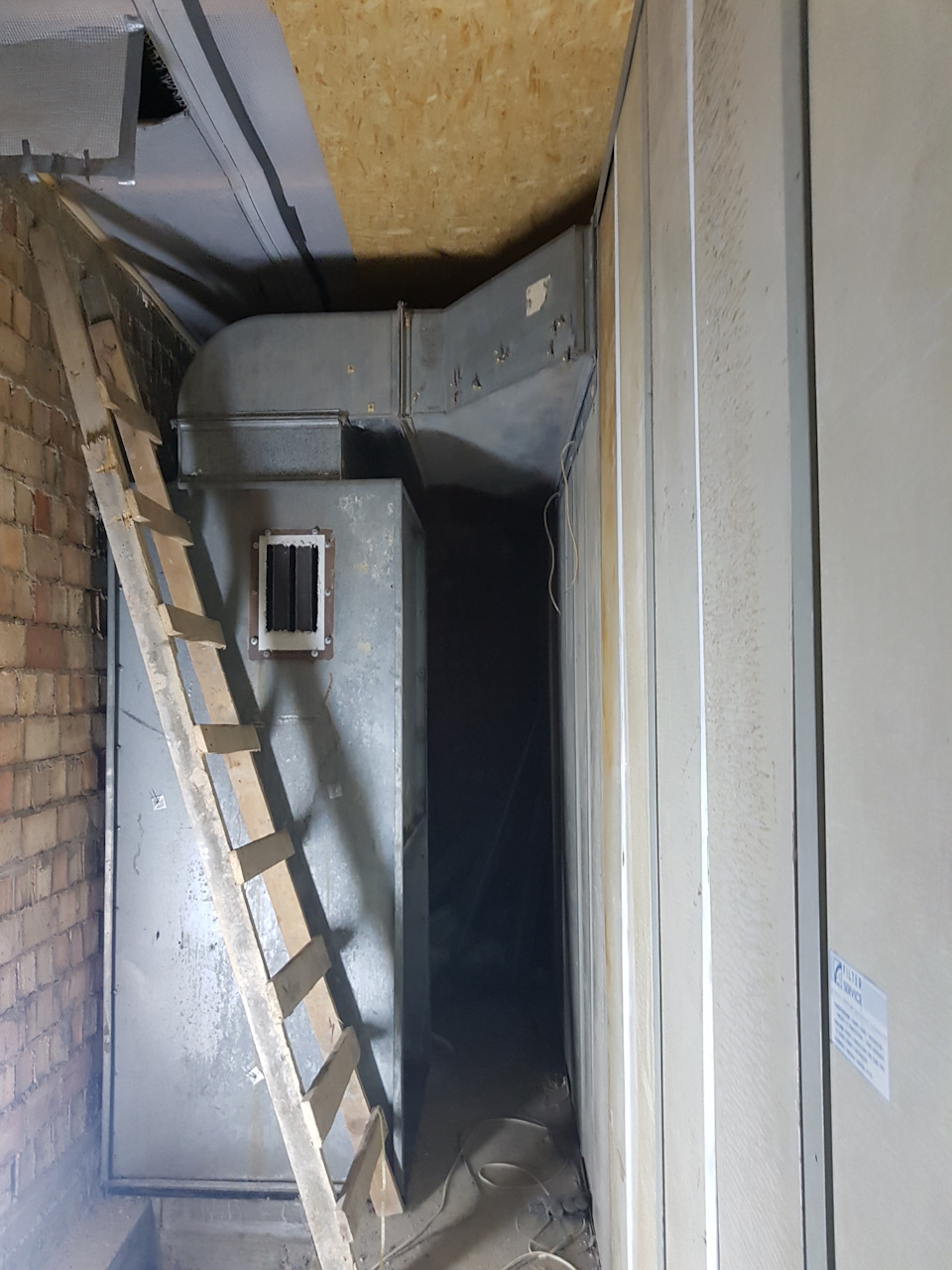

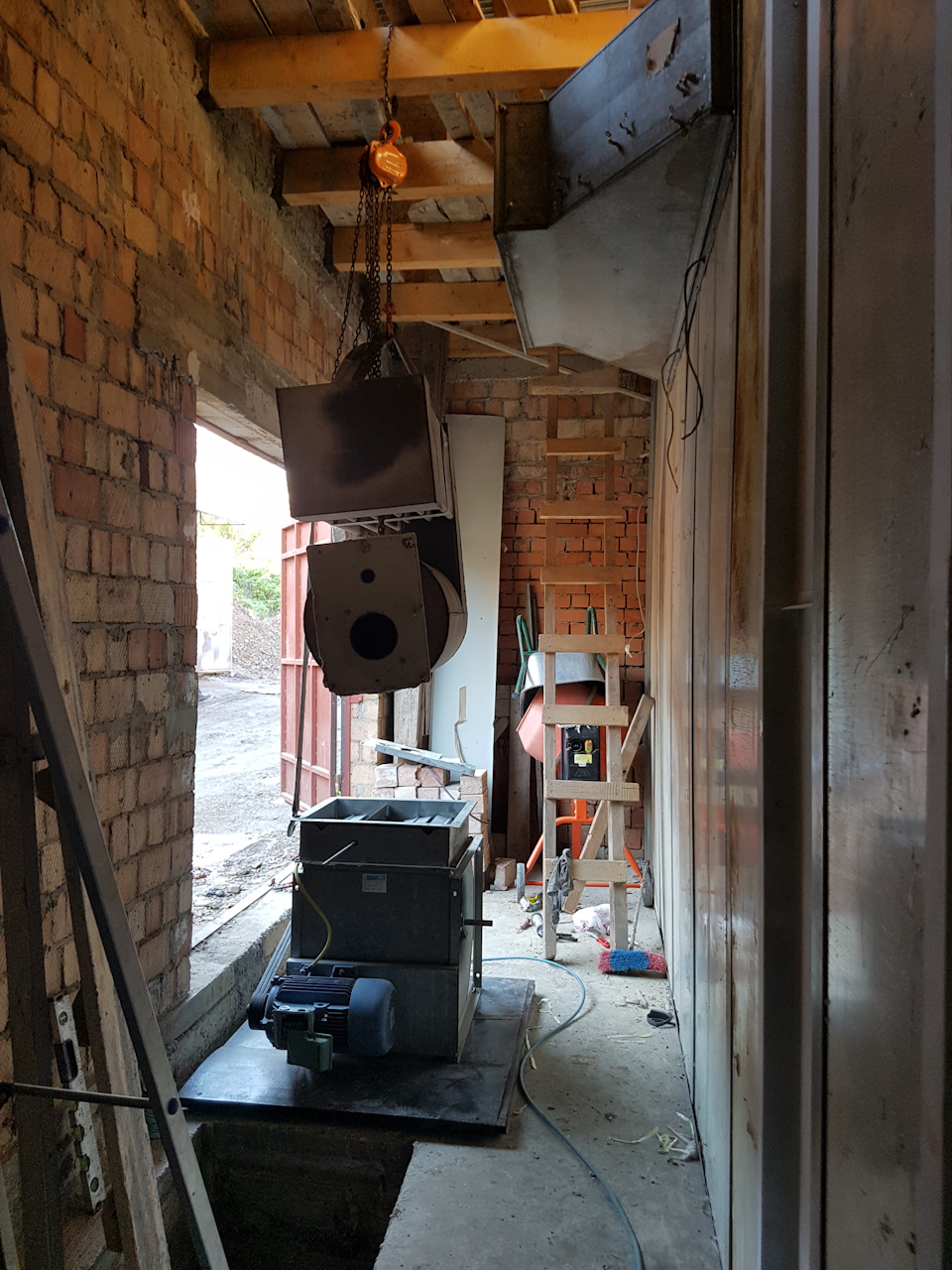

Организация вентиляционной системы
Вентиляционная система должна обеспечивать равномерное поступление чистого воздуха по всему помещению. При проектировании надо строить систему вентиляции своими руками так, чтобы не не было мертвых зон.
Поэтому потолочные и напольные фильтры располагают по всей ширине помещения. Порошковая покрасочная камера должна оснащаться вытяжной системой вентиляции с запорной и регулирующей арматурой, которую располагают в подпольном пространстве.
Организация вентиляционной системы
Приточная вентиляция должна обеспечивать вывод воздуха со всех точек помещения, особенно в зоне покраски автомобиля. Если нет мертвых зон, то за час работы при окрашивании автомобиля воздух в помещении должен обновляться не менее 8-10 раз.
Система вентиляции должна быть обязательно оснащена фильтрами. Приточный воздух должен очищается от пыли, которая влияет на качество покрытия, а выходящий воздух в идеале должен очищаться от паров краски. По способу организации системы вентиляции покрасочные камеры могут быть двух типов:
Вентиляция одномоторной покрасочной камеры
- одномоторные, в которых воздух под давлением поступает из верхнего короба вентиляции.Благодаря давлению поступающего воздуха туман краски опускается вниз и выводится через половые отверстия наружу;
- двухмоторные, которые оснащены как нагнетающим мотором, расположенным вверху, так и мотором, вытягивающим воздух, находящимся внизу.
Естественно, более эффективным является наличие двух моторов. Но этот вариант обходится дороже и сложнее в установке. Он оправдывается при большом количестве обслуживаемых автомобилей, поэтому выгодней установить один мотор.
Очищают поступающий воздух от пыли фильтры тонкой очистки. Для вывода воздух из помещения предназначены траншеи, которые сделаны в полу.
В двухмоторных камерах в них помещают второй мотор для принудительной вытяжки отработанного воздуха. Если пол металлический, то он уже приподнят, поэтому траншеи делать не надо.
Вентиляция двухмоторной покрасочной камеры
Смотрите видео какие бывают вентиляционные системы:
Лаки, пыль и краски быстро засоряют фильтры, что замедляет циркуляцию воздуха в окрасочно-сушильной камере, поэтому вентиляция должна иметь возможность регулировки потока воздуха. Кроме того, чистка фильтров не должна занимать много времени, они должны быть удобно расположены.
На качество покраски большое влияние имеет наличие пыли, поэтому ее количество надо свести к минимуму. Из гаража, где производится покраска должен быть убран весь хлам, который способен накапливать пыль: различные тряпки и ковровые изделия.
Пожары при работе с лакокрасочными материалами случаются довольно часто, поэтому особое внимание должно быть уделено пожарной безопасности. Для отделки и теплоизоляции должны использоваться негорючие материалы. Все устройства, находящиеся в помещении должны быть взрывозащищены. Электроприборы должны быть заземлены.
Теплообменники должны иметь защитные термостаты от перегрева. Помещение, где проводятся лакокрасочные работы, должно быть оборудовано системой пожаротушения.
Смотрите видео-подборку по реализации:
Наша фото-подборка интересных решений:
Покрасочная камера для автомобилей — сложная конструкция. При ее создании нужно учитывать правильность размещения и технические требования для следующих систем: обогрев, освещение, фильтрация, сушка. Попробуем разобраться, как сделать покрасочную камеру своими руками, с какими трудностями и нюансами придется столкнуться в процессе работ и с чего, собственно, начать.
1 Начальный этап
Перед тем, как приступить к работам, необходимо понять, какой будет покрасочная камера. Для этого проще всего нарисовать предварительную схему-чертеж, на которой (в масштабе) будут отображены:
- само помещение, которое будет переоборудовано;
- место под узел генератора тепла;
- размещение в камере тепловой пушки;
- расположение систем вентиляции и освещения.
Придя к определенному типу размещения в помещении всех вышеназванных узлов, можно перейти к детальной проработке более мелких (но также важных элементов). Сюда можно отнести тип дверей, которые будут использованы в конструкции, и технические моменты, связанные с теплоизоляцией помещения. На начальном этапе также решается главный вопрос — какого типа будет покрасочная камера. Рассмотрим этот нюанс детальнее.
2 Виды покрасочных камер
Отталкиваясь от размеров и типа помещения, устройства вентиляции воздуха и необходимого функционала, камеры можно разделить на следующие типы:
- тупиковые. Окрашенные элементы (их выгрузка и подача) проходят по одному пути. Процедура покраски — оперативная.
- проходные. Главным отличием от тупикового типа является большая производительность камеры;
- повышенного давления. Данные камеры отличаются разнообразием расположения вытяжек. От самого простого, когда их устанавливают на стенах, до сложных и технологично продвинутых вариантов с вытяжками внутри зазоров пола или в неглубоких траншеях;
- одномоторные. С данным типом вентиляции подача воздуха осуществляется сверху, а туман, оседающий вниз, выходит через специальные каналы;
- двухмоторные. Как понятно из названия, в конструкции используются 2 мотора: один нагнетает воздух в бокс, а второй занимается его выкачкой.
В разрезе использования одномоторной-двухмоторной систем, необходимо отметить, что в первом случае вентиляционные клапаны могут устанавливаться на полу или потолке, тогда как во втором варианте их монтаж возможен только на стены бокса.
3 Из чего состоит покрасочная камера
Рассмотрим основные элементы, которые понадобятся в работе над покрасочным боксом. Требования к помещению мы рассмотрим детально в соответствующем разделе, но отметим, что нам подойдет практически любое строение, главное, чтобы оно подходило под размеры покрасочной камеры. При необходимости помещению можно будет вернуть и прежний вид, если в будущем потребуется его использование не по малярному назначению. Но перейдем непосредственно к оборудованию, которое необходимо для постройки покрасочной камеры своими руками.
Необходимо приобрести (или взять в аренду) следующее оборудование:
- воздушный компрессор (мощность, которая нам потребуется находится на уровне 8-12 атм). Выбирать нужно модель со встроенным ресивером (имеющим функции влаго- и маслоотделителя);
- 2 вентилятора. Один для нагнетания воздух в бокс, а второй для его выкачки;
- 4 осветительных галогеновых прожектора (мощность — 1,5 кВт), но можно рассмотреть и вариант установки специальной тепловой пушки, выполняющей роль сушки;
- гидрофильтры на тканевой основе;
- от 3-х и более светильников на диодах (их необходимое количество зависит от размеров помещения);
- от 6 и более люминесцентных ламп удлиненного типа;
- армированную полипропиленовую пленку.
Необходимо отметить, что на свой страх и риск, можно укомплектовать покрасочный бокс кислородные баллоны, заменив ими компрессор. Да, при использовании чистого кислорода краска ложится ровным, тонким, а главное, блестящим слоем, но риски крайне высоки. Малейшая искра может вызвать мгновенное воспламенение в боксе. Поэтому крайне рекомендуется подумать перед выбором такой альтернативы и все же купить компрессор. А блеск можно при покраске можно получить, используя качественное лаковое покрытие.
4 Требования к помещению покрасочных камер
Рассмотрим, какие технические требования необходимо соблюдать при выборе помещения, а также какие материалы рекомендуется использовать при обустройстве покрасочного бокса.
Основой помещения может стать бетонный или металлический каркас (в случае стальных стен ухудшаются теплоизоляционные свойства бокса, но мы подскажем, как решить этот нюанс). При выборе материалов для помещения уделите внимание только стойким к высоким температурам. Сэндвич-панели — самый популярный вариант.
Требования к стенам камеры:
- огнеупорность — один из главных аспектов, так как работать при покраске мы будем с горючими материалами;
- герметичность — важная деталь, нам не нужно, чтобы в камеру попадали пыль, воздух и влага, а частицы краски не должны выходить наружу;
- свободная мойка стен от оседающих частиц пыли и т.п. — быстрая уборка сэкономит время и силы;
- теплоизоляционные свойства — необходимо поддерживать определенную температуру в помещении, ведь от этого зависит конечный результат покраски. Если в гараже стальные стены, необходимо сделать их двойными, обязательно добавив прослойку из базальтовой ваты, имеющей отличные теплоизоляционные и огнеупорные качества.
Пол камеры должен не мешать потоком воздуха свободно циркулировать по ней. Самое популярное решение этого вопроса — установка напольного покрытия в виде многослойной решетки. Это обеспечит свободный отвод и привод воздуха. Если на полу используется металлическое покрытие, то он должен возвышаться в пределах 40 сантиметров над полами в соседних помещениях. Если присутствуют неудобства при изменениях уровней высоты, можно установить специальный мостик.
Отметим, что многие используют в качестве напольного покрытия бетон. Использование данного материала обеспечивает нормальный обмен воздуха и автомобилю будет намного легче заезжать в бокс.
На входах в покрасочный бокс требуется установить 2 двери, что является выполнением предписания правил пожарной безопасности. Проверьте, чтобы двери легко открывались, так как в чрезвычайной ситуации — это единственный путь эвакуации в случае пожара. В то же время двери должны герметично закрываться, защищая помещение от пыли, влаги, мелких частиц окружающей среды.
Что касается размеров камеры, то они должны соответствовать выбранному профилю работ: во время покрасочной процедуры мастер беспрепятственно может перемещаться по всему боксу, свободно переходя от одного конца помещения в другое.
Отметим, что при обустройстве помещения для покраски стен лучше использовать белую краску. Именно на белом фоне будут лучше всего видны все огрехи покраски автомобиля.
При отсутствии опыта в монтажных и строительных работах всегда можно найти специалиста и получить у него консультацию по отделочным работам в покрасочной камере и рекомендации по используемым материалам.
5 Освещение это важно
Свет играет очень важную роль в процедуре покраски авто. Соответственно, к системе освещения бокса нужно подойти очень серьезно. Согласно требованиям, к системе освещения в покрасочной камере, свет должен быть яркий, без бликов и теней. В то же время уровень яркости не должен вызывать дискомфорт глаз человека. Оптимальной нормой освещенности, по заявлению экспертов, является диапазон 600-1000 лк. Самым популярным решением, используемым в покрасочных боксах, являются люминесцентные лампы дневного освещения. При монтаже их устанавливают на потолке помещения, а для лучшего обзора низа автомобиля несколько ламп может быть размещено вдоль стен. Отметим, что можно приобрести люминесцентные лампы со взрывобезопасным предохранителем, как еще один механизм защиты от пожароопасных ситуаций.
Также популярностью пользуются светодиодные светильники. У этого решения даже есть ряд преимуществ перед люминесцентными лампами:
- экономия электроэнергии;
- качество освещения не уступает лампам дневного света;
- низкие температуры при работе светильников;
- долгий срок эксплуатации;
- простота конструкции.
Из минусов светодиодных светильников можно выделить их более дорогую цену, но данное решение оправдывает каждую вложенную копейку.
В любом случае не стоит недооценивать вопрос системы освещения. Если оно будет находится на низком уровне, то конечный результат работы будет плачевным — мастер должен контролировать процедуру покраски полностью и в мельчайших деталях.
6 Вентиляция помещения очистка воздуха и сушка
Вентиляция в покрасочной камере своими руками — очень важный аспект, от которого зависят безопасность и сам рабочий процесс покраски. Главной задачей узла является отток воздуха с парами лакокрасочного покрытия и приток чистого извне.
Мы уже описывали виды вентиляционных систем, но сказать, что в приоритете одномоторная или двухмоторная нельзя. По-своему обе системы справляются со своей задачей и все зависит только от конструкционных особенностей помещения, личных предпочтений в выборе и цены. Главное, на что стоит обратить внимание, это приток воздуха. Его объемы должны превышать отвод.
Покрасочная камера в гараже своими руками все же подразумевает выбор одномоторной системы. Сложная же двухмоторная схема требует большого опыта в монтаже и велик риск, что при ее неправильной установке на лопасти вентиляторов будут оседать пары лакокрасочного покрытия, что привет к некорректной работе устройства.
Перейдем к системе фильтрации и рассмотрим принцип ее работы и особенности применения. В узле, отвечающим за фильтрацию помещения от пыли стандартно применяют специальные двухфазовые фильтры. Как понятно из названия, устройства работают в 2 этапа: на первом — не пропускают через себя крупные частицы, а на втором — мелкие. Максимального КПД позволяет добиться система фильтров, равномерно установленных на всю длину потолка.
На что ориентироваться при выборе систем фильтрации:
- если одномоторный покрасочный бокс — необходим монтаж фильтрующей поверхности (рулонный тип). Так под защитой будет вся поверхность, с спецфильтры карманного типа будут “ловить” крупный сор;
- если двухмоторный покрасочный бокс — систему необходимо дополнить специальным фильтром в половом покрытии.
При монтаже фильтров рекомендуется отдать предпочтение металлическим воздухоотводам или настилам. Чтобы повысить эффективность системы также используют специальную кассетную сетку. Она устанавливается в нижний фильтр и выполняет роль дополнительного очищающего элемента. Конечно же, со временем фильтры забиваются, поэтому рекомендуется их своевременная замена. А контролировать систему фильтрации лучше всего с помощью пульта (т.е. дистанционно).
Поговорим о системе обогрева, ведь без ее использования понижается качество покраски автомобиля, конечный результат сушки. Впрочем, отсутствие системы обогрева может негативным образом влиять и на здоровье работника.
Что необходимо учитывать при монтаже узла обогрева:
- присутствует ли в помещении батареи центрального отопления и хватит ли КПД электрообогревателей в холодный сезон;
- если покрасочные работы нерегулярны — откажитесь от покупки теплогенератора и обратите внимание на тепловую пушку, которая выполнит практически те же функции.
Перейдем к процессу сушки. Данный узел крайне важен на завершающих этапах покраски автомобиля и его обустройство — обязательный шаг при постройке покрасочной камеры в гараже. Здесь необходимо учитывать, как распределяются по помещению тепловые потоки и нет ли перегрева. Иногда систему сушки объединяют с узлами фильтрации и регулируют их работу удаленно при помощи пульта.
Для начала нужно выбрать тип теплового генератора (на топливе, масле, газе). И внимательно изучить его мощность и функционал, сопоставив с будущими объемами работ и размерами бокса.
Можно рассмотреть вариант использования инфракрасных ламп. Простота в эксплуатации, хороший результат и недорогая цена — все это делает их популярным решением при монтаже собственного покрасочного помещения.
Какой бы вариант не был выбран, нужно, как писалось выше, отталкиваться только от объемов работ. Если требуется покраска 1 автомобиля за раз — сушки воздухом хватит с лихвой. Негативной стороной является длительность сушки, но зато экономятся средства. Если же планируется мини-бизнес и автомобилей под покраску будет несколько за раз — обратите внимание на инфракрасные лампы. Именно они обеспечат оперативность процедуры, не “ударив” по счету за электричество.
7 Еще немного полезной информации
Давайте пройдемся по всем основным тезисам, которые мы изложили в данном материале. Рассмотрим небольшие детали, которые на первый взгляд не играют большой роли, но также важны для нормального функционирования покрасочного бокса.
Внутренняя отделка помещения — необходимо использование негорючих материалов. Воздержитесь от приобретения вагонки!
Герметичность помещения — это очень важно, постарайтесь обустроить входные двери с максимально плотным закрыванием, во избежание попадания в помещение грязи, пыли и влаги с улицы.
Внутренняя поверхность стен должна быть гладкой и мыться с легкостью. Подумайте об этом моменте до начала монтажных работ, обезопасив себя от трудоемкого процесса уборки.
Обязательно определитесь с местом, где будет храниться весь технический инвентарь, необходимы для полноценной работы. Специальная одежда, лаки, краски, спецоборудование и средства безопасности — помещение под хранение должно быть продумано на начальном этапе подготовительных работ.
Как вариант можно рассмотреть полную автоматизацию управления покраской. Конечно же, это не дешевый вариант, но, если вы планируете мини-бизнес — решение будет оптимальным и со временем окупится.
8 Заключение
Осуществлять монтаж покрасочной камеры своими силами или обратить внимание на готовые варианты “под ключ” — каждый выбирает сам. Исходя из финансового положения, своего личного времени, сил и терпения. В нашем материале мы детально разобрали моменты, с которыми столкнутся новички при создании своего первого покрасочного бокса. Конечно же, придется перебирать не один источник информации, смотреть специальные видео на данную тематику и, что уж там, подтянуть свои знания по физике и химии. Но при желании и грамотном подходе у каждого человека появляется шанс на постройку своего оригинального помещения под покраску автомобилей, которое будет служить ему долгие годы.
Требования к помещению покрасочных камер
Помещение для покраски автомобиля
Среди требований, выдвигаемых к помещению камеры, стоит выделить следующие:
- В помещении обязательно должен очищаться воздух.
- Камера должна быть оснащена хорошим освещением, приближенным к дневному.
- Быстрый выход на заданную температуру и стабильность показателей в течение определенного времени – залог качественного результата.
- Воздух в помещении на входе и выходе должен очищаться.
- Покрасочная камера обязана быть безопасной и экономно расходовать электроэнергию, топливо, другие материалы.
Одним из основных требований считается выбор габаритов. От правильно выбранных размеров камеры зависит удобство работы и способность мастера расположить под рукой все необходимые инструменты.
Оборудование помещения и внутренняя отделка
Помещение для покрасочной камеры не требует особого расположения или специальных условий для построения. Отлично подойдет гараж или любой другой нежилой бокс с хорошим подъездом к воротам. Перед строительством требуется начертить подробный план, указав в нем вентиляцию и освещение.
Внутреннюю отделку рекомендуется делать, используя негорючие материалы. Для этой цели отлично подойдет металлопрофиль. Теплоизоляцию в покрасочной камере рекомендуется также оформить негорючим утеплителем, образуя эффект термоса.
Вентиляция помещения, очистка воздуха и сушка
В покрасочном боксе главный критерий для качественной работы – грамотная и бесперебойная циркуляция воздуха. Этот процесс обеспечивает:
- нагнетание воздуха в камеру с улицы после соответствующей фильтрации;
- клининг воздуха от излишков краски и лака;
- выброс переработанного воздуха наружу;
- повышение температуры внутри камеры до соответствующего предела (20-30 градусов);
- непосредственно сушка результата путем непрерывной циркуляции горячего воздуха.
Важно! Вентиляционная система должна полностью исключать «мертвые зоны» в покрасочном боксе. Перебои с воздухообменом могут стать причиной некачественной обработки изделия
Покрасочная камера своими руками
Сушка
Важный этап при обустройстве покрасочной камеры — обеспечение процесса сушки. Сегодня в продаже имеются тепловые генераторы, функционирующие на различном виде топлива, в том числе отработанном масле и газу. С учетом потребностей можно выбрать устройства разной мощности и функционала.
Все чаще для сушки авто после покраски применяются инфракрасные лампы. Они просты в эксплуатации и гарантируют необходимый эффект. При этом расходы на приобретение такого оборудования минимальны.
При строительстве покрасочной камеры важно учесть распределение тепловых потоков во избежание случайного перегрева. Для удобства сушка объединяется с системами фильтрации и дистанционного управления
При выборе варианта важно учесть уровень загрузки покрасочной камеры:
- Если требуется покрасить один автомобиль, достаточно сушки воздухом. Минус метода заключается в длительности процедуры, но зато снижаются расходы.
- В случае создания покрасочного бокса для профессиональной деятельности (многократной покраски), лучше отдать предпочтение инфракрасному оборудованию. С его помощью можно добиться более быстрого высыхания. Под действиями ИК лучей краска и шпатлевка высыхают намного быстрее, а расходы электроэнергии снижаются.
Можно использовать малогабаритную сушку для просушки различных деталей кузова авто — специальную камеру, обеспечивающую температуру нагрева до 200 градусов Цельсия. В нее входит необходимая автоматика, обеспечивающая контроль базовых параметров и соблюдение технологического процесса.
Такой сушильный шкаф изготавливается с учетом требований заказчика в различных габаритах.
В виде дополнительного оборудования для сушки (при обустройстве покрасочной камеры) можно использовать инфракрасные лампы.
Выделим востребованные модели:
- TopWeld / FY-TECH FY-1W — устройство с одной лампой и одной секцией, работающее от 220 Вольт. Особенность заключается в возможности регулировании угла наклона и высоты, компактность и надежность конструкции. Изделие равномерно нагревает поверхность и обеспечивает ее быстрое высыхание. В модели предусмотрен механический таймер, имеется возможность корректировки мощности и времени сушки. Рабочая температура — от 40 до 100 градусов Цельсия, таймер выставляется на время до часа. Площадь сушки — 80*50 см.
- OMAS WS-502A — инфракрасная сушка, обеспечивающая быстрое высыхание поверхности машины в помещении покрасочной камеры. Изделие состоит из двух ламп, равномерно прогревающих ЛКП. Конструктивно ее можно вращать в горизонтальной и вертикальной плоскости, а также наклонять на разные углы. Имеется таймер, устанавливаемый на время от 1 до 28 минут (отключает сушку автоматически). Рабочее напряжение — 220 В, мощность 2 кВт. Высота стойки меняется в диапазоне от 15 см до 1,5 метров. Оптимальное расстояние от ламп до поверхности — от 0,3 до 0,7 метров. При этом охватываемая площадь составляет 100*70 см.
- TopWeld / FY-TECH FY-3AL — мощная сушка с тремя лампами инфракрасного действия. Эта модель имеет настраиваемую высоту, возможность изменения угла направления софитов, таймер для регулировки времени. Особенности — изменение уровня мощность, применение алюминия при изготовлении корпуса, компактность и прочность. Секция может вращаться на 360 градусов. Работа сушки проверена на большинстве окрасочных систем, и проверки подтвердили быстрое высыхание поверхности. Рабочая температура находится в диапазоне от 40 до 100 градусов Цельсия, таймер задает время от 0 до 60 минут. Мощность — 3,3 кВт. Площадь сушки — 120*100 см.
- TopWeld / FY-TECH FY-6W — мощная сушка для покрасочных камер с шестью лампами, установленными в индивидуальных секциях. Особенности — наличие таймера, возможность изменения мощности, регулирование уровня наклона, прочность и компактность корпуса. Модель обеспечивает равномерный прогрев поверхности, предусмотрена возможность вращения секций на 360 градусов. Диапазон рабочих температур — от 40 до 100 градусов Цельсия. Таймер выставляется в диапазоне времени от 0 до 99 минут. Сушка охватывает площадь 180*100 см.
- TopWeld / FY-TECH FY-2W — модель для сушки поверхности, оборудованная двумя инфракрасными лампами. Изделие работает от 220 В, оборудовано таймером времени и имеет регулировку мощности. При необходимости возможно изменение высоты. Устройство проверено на большей части окрасочных систем, его эффективность подтверждена практикой применения. Модель отличается компактным дизайном, надежностью, легкостью и компактностью. Охватываемая площадь сушки составляет 80*80 см. Таймер устанавливается на время от 0 до 60 минут. Мощность каждой из ламп 1,1 кВт (общий параметр 2,2 кВт).
Самодельная или автоматическая система управления режимами
С автоматической системой управления процессами стоит разобраться еще на стадии проектирования помещения. Наличие ее дает ощутимые преимущества. Автоматизация прекрасно позволяет улучшить всю схему работы и значительно ускорить процесс при повышении его качества. Но и на бюджет всего предприятия это может существенно повлиять.
Однако вы получаете более совершенную систему, в которой все направлено на облегчение трудоемких операций. И если собрались это сделать, то нужно изготавливать панель пульта из материалов, которые устойчивы к действию различных веществ. Кроме того, он должен быть доступен каждому работнику, не путаться под ногами, быть точно на своем месте. Все операции с него – обязательно простые и легко воспринимаются обычным человеком без особой специальной подготовки.
Можно также добавить таймер, который контролирует все режимы работы. С его помощью можно добиться того, что все процессы будут происходить буквально с точностью часового механизма. Все надежно, быстро, четко и выверенно.
Автоматизация – вещь полезная, но стоит подумать и о том, чтобы легко переходить по необходимости в ручной режим работы. Не всегда операции можно доверить автоматике. Ряд их стоит выполнять вручную для повышения качества. А для этого все процессы должны иметь две системы управления, как автоматические, так и ручные. Причем переход от одной формы работы к другой осуществляется быстро, удобно и без проблем.
Как правильно сделать освещение в боксе порошковой окраски
Освещение в покрасочной камере должно быть хорошим. Считается, что величина освещенности в рабочей зоне помещения должна составлять не менее 600 люкс, но обычно организуется освещенность на 1-2 тыс. люкс. Использование только потолочных ламп является недостаточным, так как при этом боковые и другие поверхности автомобиля будут плохо освещаться. Для создания достаточной освещенности в рабочей зоне рекомендуется устанавливать потолочные светильники и дополнительные источники света на стенах камеры.
В качестве источников света используются:
- люминесцентные лампы;
- светодиодные светильники.
Люминесцентные лампы дают хорошую освещенность без образования бликов и обеспечивают отличную цветопередачу. Помимо этого, они экологичны, экономичны и устойчивы к вибрациям. Светодиодные светильники в последнее время используют чаще. И этому не мешает достаточно высокая стоимость (в сравнении с люминесцентными лампами), так как их преимущества существенны.
К ним относятся меньшее потребление энергии (в три раза), безопасность, яркий и ровный свет без бликов, длительность и надежность эксплуатации. Помимо организации потолочного (или верхнего) и бокового освещения в покрасочной камере может потребоваться дополнительное освещение некоторых мест. Для этого удобно использовать поворотные светильники на длинной ножке.
Освещение покрасочной камеры – важный параметр при покраске автомобиля
Для эффективной и качественной работы помещение под покраску должно соответствовать ряду требований, одним из которых является освещение. Правильно организовав процесс, мастер сможет покрасить кузов, как настоящий профессионал. Нельзя не отметить, что во время работы происходит сильное распыление краски, что автоматически ухудшает видимость в несколько раз.
Перед началом работ рекомендуется просчитать количество ламп и правильно их разместить. Для обеспечения отличной освещенности и видимости всех дефектов, необходимо ориентироваться на норму освещенности 1000–2000 люкс. Можно воспользоваться одной из схем освещения: потолочной, потолочно-стеновой или усилением освещения задней стенки помещения. Наиболее удобной и эффективной считается вторая схема.
Так как дневной (приближенный к солнечному) свет в камере – один из важнейших аспектов при покраске машины, рекомендуется разместить лампы в несколько рядов так, чтобы они находились на разных уровнях. Это улучшит визуализацию и, как следствие, обеспечит отличную покраску. Минимально рекомендуемое количество ламп – 24 штуки.
Освещение в покрасочной камере
Пользователь может приобрести лампы накаливания, светодиодные светильники или люминесцентные лампы. Все три варианта отличаются по мощности и стоимости. В зависимости от характеристик и предполагаемого бюджета, каждый выбирает наиболее приемлемый вариант.
Вентиляция помещения, очистка воздуха и сушка
Обязательным условием правильного функционирования покрасочной камеры является наличие вентиляции
Немаловажно, чтобы в помещении был необходимый уровень влажности, чистота и движение воздуха – всё это обеспечивается вентиляционной системой
Вентиляция позволяет:
- очистить воздух от пара, выделяемого при выполнении работы;
- удалить пыль и мелкие частицы, а также предотвратить их попадание на свежую краску;
- регулировать температуру и влажность.
Чтобы камера выполняла свои функции и обеспечила отличный результат, необходимо соблюдать определенные условия:
- Движение воздуха должно быть равномерным и направленным.
- Соблюдение температурного режима (идеальными показателями считаются 22–24 градуса).
Вентиляция позволяет очистить воздух от пара
- Поддержание оптимальной влажности, а именно 50–70%.
- Использование вертикальной системы вентиляции.
Перед установкой вентиляции следует определиться с выбором устройства. Выделяют одномоторный, двухмоторный и приточно-вытяжной тип системы. Для больших объемов работ использует последний тип вентиляции. Обычному пользователю для качественной очистки воздуха подойдет двухмоторная система с высокой производительностью.
Приточно-вытяжная вентиляционная система отлично циркулирует и очищает воздух, обеспечивает оптимальный температурный режим и сушку готовых изделий.
Основные требования для устройства
При строительстве камеры для окрашивания машин требуется строго соблюдать требования к устройству:
- в боксе требуется устроить хорошую систему вентиляции и очистки воздуха;
- обеспечение температурного режима во время сушки, так как современные лакокрасочные материалы не терпят перепадов более чем на 3 градуса;
- свет внутри бокса требуется максимально приближенный к дневному солнечному освещению;
- следует щепетильно соблюдать все правила безопасности, как при пользовании, так и при дальнейшем ремонте и реставрации.
Оборудование помещения и внутренняя отделка
Помещение для покрасочной камеры не требует особого расположения или специальных условий для построения. Отлично подойдет гараж или любой другой нежилой бокс с хорошим подъездом к воротам. Перед строительством требуется начертить подробный план, указав в нем вентиляцию и освещение.
Внутреннюю отделку рекомендуется делать, используя негорючие материалы. Для этой цели отлично подойдет металлопрофиль. Теплоизоляцию в покрасочной камере рекомендуется также оформить негорючим утеплителем, образуя эффект термоса.
Вентиляция помещения, очистка воздуха и сушка
В покрасочном боксе главный критерий для качественной работы – грамотная и бесперебойная циркуляция воздуха. Этот процесс обеспечивает:
- нагнетание воздуха в камеру с улицы после соответствующей фильтрации;
- клининг воздуха от излишков краски и лака;
- выброс переработанного воздуха наружу;
- повышение температуры внутри камеры до соответствующего предела (20-30 градусов);
- непосредственно сушка результата путем непрерывной циркуляции горячего воздуха.
Важно! Вентиляционная система должна полностью исключать «мертвые зоны» в покрасочном боксе. Перебои с воздухообменом могут стать причиной некачественной обработки изделия
Каждой камере по сушке!
Любая сделанная своими руками камера должна иметь аппараты для сушки. В наши дни теплогенераторы используют практически все виды топлива, от газа до почти дармового отработанного масла. Также нет проблемы в подборе необходимых функций. Однако, чаще всего мастера предпочитают инфракрасные лампы. При грамотной эксплуатации они не потребуют к себе излишнего внимания, безопасны и вполне эффективны, а также экономически выгодны.
Чтобы процесс окрашивания и высушивания прошел гладко, необходимо предусмотреть направление тепловых потоков поступающего воздуха. Нельзя допустить, чтобы одна из частей поверхности нагревалась сильнее, чем остальные.
Так называемый пульт управления должен находиться в удобном для осуществляющего работы человека месте. Также правила хорошего тона требуют, чтобы управление сушкой, фильтром и вентиляцией осуществлялось с одного устройства. В общем, постарайтесь обеспечить максимально удобную обстановку.
Организация профессионального бокса для покраски автомобилей
Вы можете посмотреть экспертные видео ролики, изучить чертежи, но так и не понять, как же соорудить покрасочную камеру с необходимыми техническими характеристиками своими руками
Чтобы покрыть краской авто, важно учитывать достаточное количество пространства вокруг машины. Уже на стадии создания чертежей придется планировать все размеры и объемы, учитывая также и коммуникации в помещении
Немаловажными будут следующие аспекты:
- Вентиляция. Этот момент нередко занимает до половины общего бюджета. Установите качественные промышленные фильтры на входе и на выходе, используйте несколько приточных и вытяжных каналов.
- Материал отделки интерьера. Это должен быть практичный и гладкий вариант материала, с которого легко смывается свежая краска. Иначе придется постоянно заказывать химическую чистку помещения.
- Климат-контроль. Эта система должна уметь контролировать температуру и влажность воздуха. Для разных типов краски для автомобилей вам потребуются различные условия окружающей среды.
- Режим сушки авто после покраски – это значительное повышение температуры на несколько часов, что требует также высокой герметичности и теплоизоляции здания. Иначе расходы на покрасочную камеру будут огромными.
Далеко не всегда даже для специализированных целей учитывают все эти особенности. Автомобили можно красить и в менее современных и дорогих условиях. При этом некоторые элементы можно не покупать в комплексных дорогих устройствах, а выполнить своими руками. Для создания хорошего оборудования вам потребуется приобрести действительно качественные чертежи. Лучшим вариантом будет распланировать строительство отдельно для вашего проекта.
Оборудование для сушки
Сушильная камера своими руками может обустраиваться двумя способами — с применением инфракрасной либо конвекционной сушки. Последний вариант более трудоемок, однако в результате он дает равномерное высыхание нанесенное покрытия за счет обдува окрашенной поверхности горячим воздухом.
Для достижения аналогичного результата при инфракрасной сушке, при которой прогревается не воздух покрасочного бокса, а непосредственно поверхность окрашенной детали, нужно использовать несколько отдельных ТЭНов, расположенных по периметру бокса.
Конвекционная система состоит из теплообменника (металлической емкости, в которую приточный вентилятор нагнетает воздух) и горелки, работающей на дизтопливе либо газу, прогревающий проходящий через теплообменник поток.
Мощность горелки выбирается исходя из продуктивности приточной вентиляции камеры:
- Для вентиляторов на 18 тыс. м3/час используются горелки на 175 кВт;
- Для вентиляторов на 24 тыс. м3/час — 240 кВт.
Инфракрасная сушка — приоритетный выбор для собственноручно обустраиваемых малярных камер. Для создания данной системы имеет смысл применять переносные ТЭНы, что снимает необходимость их монтажа в стенки бокса. Инфракрасная лампа для сушки краски стоит в пределах 10-50 тыс. рублей, они вам потребуются в количестве 4-6 шт. (при полном окрашивании кузова). С целью экономии инфракрасная лампа своими руками может быть создана на основе бытовых ИК обогревателей UFO и их аналогов.
Обустроив покрасочный бокс вы сможете делать все для авто своим руками — перекрашивать машины, заниматься частичной окраской кузова, дисков, что в перспективе будет приносить немалую денежную прибыль.
Покрасочный бокс являет собой закрытое, специально оборудованное помещение, предназначенное для проведения покрасочных работ. Сделанная малярная камера своими руками позволит не только существенно сэкономить расходы на изменение цвета личного автомобиля, но и создать собственный бизнес по осуществлению автомобильных покрасочных работ.
Прежде чем приступать к созданию такой мастерской, необходимо составить четкий план действий, всю работу разделить на этапы, и выполнять их в строгой последовательности. Предлагаем вам ознакомиться с готовым проектом по созданию малярной камеры, с помощью которого вы сразу же сможете приступить к работе.
https://youtube.com/watch?v=1CRlx_g-6Rc
Что предполагает процесс окраски?
Окраска машины проводиться в боксах, которые специально оборудованы для этого дела. Фильтры, теплообменник, вытяжки – все это необходимость для работы покрасочного оборудования.
Принцип работы заключается создание зоны с вентиляцией и включает такие рабочие циклы:
- Очистка воздуха с применением фильтра от отработанного воздуха и остатков лакокрасочных материалов.
- Проведение окраски авто.
- Проведение сушки авто.
Проведение окраски в этих камерах имеет ряд преимуществ. Герметичность гарантирует защиту от попадания пыли, предметов, собирающих пыль.
Конструкция бокса предполагает защиту от падания нежелательных потоков воздуха, сквозняков или пыли. Внутренние поверхности очистить легко, ведь они не требуют особого ухода.
Что в гараже, что в подвале, можно поместить аппаратуру для проведения покрасочных работ. Если не хватает средств, чтобы приобрести готовый бокс, вы всегда можете создать его своими силами.
Множество идей по созданию таких боксов представлены непосредственно авторами. Люди создают такие боксы из различных материалов – дерева, металла, пластика – всего, что есть под руками.
Необходимое оборудование уже закупается в специализированных магазинах. Вентилятор, фильтры, лампы или светильники – все это дополнительные компоненты, необходимые для бокса.
Какие задачи она выполняет
Красить машину нужно не просто в гараже, а специально подготовленном месте. Под этим подразумевается особая камера, которая обеспечивает выполнение следующих условий и функций:
Очистка уличного воздуха от пыли, нагретого воздуха, а также от остатков краски и неприятного запаха.
Покраска автомобиля
Тут важно понимать, что для работы все равно понадобится воздух, который затягивается внутрь помещения, нагревается до 20 градусов, а затем вытягивается на улицу.
Высыхание краски. Сушка лакокрасочного покрытия – это очень длительный процесс, который должен проводиться в самых благоприятных условиях
Для этого нужно очистить воздух и подать его при температуре 60 градусов Цельсия.
Покрасочная камера имеет огромное количество преимуществ, среди которых – это полное отсутствие пыли, которая препятствует нормальной покраске. Конструкция воздушных притоков обеспечивает нормальную подачу воздуху и полностью его очищает. Помимо этого, в камере не должно быть сквозняков, что достигается уникальной системе перекрытий. Конечно, стоит такое удовольствие очень дорого, но если есть желание, то можно соорудить такую камеру самостоятельно, а также профессионально заниматься покраской машин.
Каким должно быть помещение профессиональной покрасочной камеры
Есть определенные параметры, которые должны приниматься во внимание при организации покрасочной камеры. Помещение под нее должно быть:
- огнеупорным;
- моющимся;
- герметичным.
Это три обязательных пункта. Кроме того, к примеру, при изготовлении стен, нужно учитывать их теплоизоляцию. Они обычно трехслойные. Два слоя из стали заполняются промежуточным теплоизоляционным веществом, которое должно быть негорючим.
Мнение эксперта
Илья Вячеславович
Консультант сайта krasymavto.ru по кузовному ремонту
Задать вопрос
Не экономьте на материалах для теплоизоляции, ведь от их качества зависит не только конечный результат малярных работ, но и ваша безопасность! Пенопласт и полиуретановая пленка относятся к горючим (согласно нормам PN/EN 13355), поэтому их применение небезопасно.
Использование в качестве утеплителя обычной минеральной ваты также не обеспечит должной теплоизоляции, ведь этот материал со временем может сползти, в результате чего образуются свободные пространства, увеличивающие потери тепла в камере.
Далее обратим внимание на пол. Обычно он создается таким образом, чтобы в помещении имелась нормальная воздушная циркуляция
На него нужно настелить несколько слоев решетчатого покрытия, что делает возможным организацию воздуховода.
Помимо этого, при проектировании основных и запасных дверей, учитывается их огнестойкость. А еще дверь являет собой своеобразный герметичный щит, который защищает машину от грязи и пыли снаружи. И не забывайте, при всей ее герметичности она должна открываться легко и быстро, что создаст безопасные условия работы для маляра внутри камеры.
Прежде чем задумываться над тем, как построить покрасочную камеру, предусмотрите, чтобы в самодельном помещении подобного рода была нормальная влажность воздуха и освещение.
Идеально использовать лампы дневного света. Они позволяют увидеть конечный результат таким, каким он будет смотреться на улице при естественном освещении.
И о точках освещения также стоит подумать заранее. Самым эффективным решением будет размещение подобных ламп под потолком, а также на боковых стенках. Но есть здесь и некоторые недостатки. Во время работы мастер не сможет иметь доступный обзор нижней части авто.
Для избавления от мешающих бликов или темных участков, вдоль стен рекомендуется размещать больше продолговатых ламп, позволяющих получить нормальную освещенность авто снизу и без бликов и теней.
Размеры камеры должны быть такими, чтобы мастер мог нормально работать, не спотыкаться о выступающие углы и иметь достаточную мобильность и маневренность при перемещении вокруг корпуса машины. На практике можно использовать разные гаражи или помещения, но площадью не менее чем 4 на 6 метров. И подбирать их нужно по возможности как можно дальше от жилых кварталов. Перед монтажом камеры стоит известить владельца помещения о намерениях.
В основном, не нужно обладать какими-то специальными инженерными знаниями, чтобы создать подобный бокс для окраски. Это под силу и одному человеку.
Можно использовать и металлический каркас. Но здесь потребуется организация дополнительных элементов в виде переходных мостиков. А пространство под полом используется для размещения системы вытяжки, фильтров и прочего.
Изготовление отдельных систем ПК
Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.
Приведём основные системы, обустройством которых нам придётся заняться:
- освещение;
- отопление;
- сушильный блок;
- вентиляция;
- водоснабжение;
- система фильтрации;
- система автоматизации.
Рассмотрим по возможности каждую из перечисленных компонент.
Освещение
Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.
Отопление
Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.
Для этих целей можно использовать:
- теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
- электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
- инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.
Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.
Система вентиляции
Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.
Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.
Сушилка
В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.
В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).
Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.
Водоснабжение
Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.
Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:
- первый контур представляет собой водяную завесу, расположенную фронтально;
- второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
- третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.
Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.
Система фильтрации
Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.
Вентиляция покрасочной камеры
Вентиляция покрасочной камеры Вентиляция покрасочной камеры – является одним из ключевых факторов, позволяющих заниматься этим видом деятельности. Система вентиляции с фильтром обеспечивает очистку воздуха внутри камеры, а также осаждение и выведение тумана краски. Существует несколько типов камер в зависимости от установленной системы вентиляции.
- одномоторные;
- двухмоторные.
Первый тип отличается нагнетанием воздуха сверху, в результате чего туман под давлением осаждается вниз и выводится через специальное отверстие. Второй вариант – двухмоторный – предполагает наличие двух моторов, один из которых – нагнетательный, а второй – отсасывающий. Именно он обеспечивает выведение воздуха наружу.
Очистка воздуха от загрязнений и пыли
Фильтры потолочные
Покрасочная камера для автомобилей своими руками предполагает также наличие высокопроизводительного воздушного фильтра, обеспечивающего защиту от внешней пыли и других загрязнений. Лучше всего использовать двухфазовые фильтры, которые на первом этапе «ловят» крупные загрязнители, а на втором – мелкие частицы. Стоит учитывать также производительность вентиляционной системы – скорость воздухопотока при этом равна 20-25 см/с. Фильтры должны очищать и приточные и выходящие воздушные массы, что регулируется соответствующими санитарно-гигиеническими нормами. Именно для этого целесообразно использовать фильтры с несколькими фазами очистки. Стоит учитывать, что нижний фильтр, установленный на вытяжном воздуховоде, очень быстро загрязнится. Соответственно, будет возникать необходимость частой замены.
Если обеспечить правильную циркуляцию воздушных масс, в камере не будет эффекта турбулентности воздуха. Регулировка давления происходит через специальные устройства. Ведь со временем установленные фильтры будут загрязняться, что в результате спровоцирует завихрения воздуха с каплями краски. Чтобы избежать такого эффекта, и стоит учитывать давление воздуха. Так, фильтры на потолке и полу требуется размещать равномерно по всей длине
Немаловажно, что фильтры также эффективнее всего контролировать с помощью автоматического пульта. Если он предусмотрен проектом камеры, то лучше всего включить в перечень измеряемых параметров не только загрязненность, но и емкость устройства
Сушка – неотъемлемый элемент покрасочной камеры
Любая самодельная покрасочная камера включает в себя сушку. Сегодня теплогенераторы работают на газу, топливе, а также отработанном масле. В зависимости от потребностей покрасочной камеры, можно выбрать теплогенератор различной мощности, с автоматическим таймером и т.д. Также в качестве сушки для окрашенных автомобилей часто используют инфракрасные лампы. Простые и понятные в эксплуатации, такие лампы обеспечивают нужный эффект при малейших физических и финансовых затратах.
При строительстве и проектировании покрасочной камеры стоит учитывать, равномерность подачи теплых потоков воздуха. Это необходимо во избежание перегревов. Во время разработки проекта систему управления сушкой лучше всего объединить с пультом управления фильтром и вентиляцией. Пульт управления лучше всего расположить в наиболее удобном для мастера месте, чтобы в случае необходимости он мог легко корректировать климактерические условия в камере.
Покрасочная камера является одним из неотъемлемых элементов производства, где требуется окрашивание различных изделий. Независимо от масштаба предприятия, знание схемы монтажа покрасочной камеры является важным для ее эффективной работы и долговечности.
Перед тем как приступить к монтажу, необходимо учесть основные этапы и требования, которые помогут создать функциональное и безопасное пространство для покраски изделий. Правильно спланированный монтаж покрасочной камеры позволит улучшить качество окрашивания, сократить время и расход материалов, а также минимизировать возможность поломок и неисправностей.
Наша статья предлагает пошаговое руководство по монтажу покрасочной камеры с подробными инструкциями. Мы рассмотрим основные этапы подготовки помещения, установку системы вентиляции и фильтрации, размещение осветительных приборов, а также особенности выбора и размещения покрасочного оборудования. Следуя нашим рекомендациям, вы сможете легко установить покрасочную камеру и настроить ее на максимальную эффективность и безопасность.
Содержание
- Подготовка помещения
- Выбор места для установки
- Очистка помещения
- Установка оборудования
- Установка камеры и фильтров
- Подключение вентиляции
- Пусконаладка
- Проверка работоспособности
- Калибровка настроек
- Вопрос-ответ
- Какую площадь должна занимать покрасочная камера?
- Какой должна быть высота потолка покрасочной камеры?
- Как выбрать систему вентиляции для покрасочной камеры?
- Какая освещенность должна быть в покрасочной камере?
- Как оснастить покрасочную камеру?
- Какую краску лучше использовать в покрасочной камере?
Подготовка помещения
Перед монтажом покрасочной камеры необходимо правильно подготовить помещение, в котором она будет установлена.
- Очистка помещения
- Установка вентиляционной системы
- Обеспечение достаточного освещения
- Выравнивание и очистка пола
- Защита окон и дверей
- Установка системы отвода пыли
Перед установкой покрасочной камеры необходимо очистить помещение от всех предметов, мебели и других материалов, чтобы создать пространство для ее установки.
Покраска изделий может выделять токсичные вещества и запахи. Поэтому необходимо установить или проверить существующую вентиляционную систему в помещении. Она должна обеспечивать эффективный обмен воздуха и удаление вредных паров.
В покрасочной камере необходимо иметь достаточное освещение для проведения работ. Убедитесь, что помещение оборудовано светильниками, которые обеспечивают достаточную яркость и хорошую видимость.
Пол внутри покрасочной камеры должен быть ровным и гладким. Проверьте его поверхность и при необходимости проведите выравнивание или ремонт. Также очистите пол от пыли, грязи и других загрязнений.
Чтобы предотвратить попадание пыли и грязи в помещение во время работы, защитите окна и двери пленкой или другими защитными материалами. Это поможет сохранить чистоту внутри покрасочной камеры и предотвратить повреждения окон и дверей.
Установите систему отвода пыли в покрасочную камеру, чтобы поддерживать чистоту воздуха внутри помещения. Это могут быть специальные фильтры или система проветривания с использованием вентиляторов и воздуховодов.
Выбор места для установки
Перед началом установки покрасочной камеры необходимо тщательно выбрать подходящее место для ее размещения. От выбора места зависит эффективность работы камеры, безопасность персонала и качество окрашиваемых изделий.
При выборе места необходимо учитывать следующие факторы:
- Площадь помещения: Покрасочная камера должна быть размещена в помещении, достаточно просторном для размещения всех необходимых элементов оборудования и производственных процессов. Также необходимо предусмотреть удобство перемещения изделий внутри камеры.
- Вентиляция: Помещение должно иметь хорошую систему вентиляции, которая обеспечит надлежащую циркуляцию воздуха и удаление испарений и паров от используемых красителей и растворителей.
- Электрическая подключенность: Необходимо убедиться, что в выбранном помещении есть достаточное количество розеток и мощность для подключения покрасочной камеры и другого необходимого оборудования.
- Безопасность: Помещение должно быть безопасным для работы с красками и растворителями. Необходимо убедиться, что нет открытого источника огня, а также принять меры по предотвращению попадания искр и пыли в камеру.
- Доступность: Место установки камеры должно быть удобно доступным для перевозки и загрузки изделий внутрь и изнутрь камеры. Также необходимо предусмотреть наличие подходящего подъезда для доставки оборудования.
После тщательного анализа и учета вышеуказанных факторов можно определить оптимальное место для установки покрасочной камеры. Выбор правильного места обеспечит эффективную работу камеры и повысит качество окрашиваемых изделий.
Очистка помещения
Перед началом монтажа покрасочной камеры необходимо очистить помещение от всех предметов, мусора и посторонних материалов. Это обеспечит безопасность при установке и позволит получить качественный результат.
Шаги по очистке помещения:
-
Удалите все предметы из помещения, которые могут помешать монтажу покрасочной камеры. Это могут быть столы, стулья, шкафы или другие мебельные предметы. Если возможно, отнесите их в другое помещение для временного хранения.
-
Проверьте пол и стены на наличие грязи, пыли и посторонних материалов. Используйте пылесос и тряпку, чтобы основательно вымыть пол. Если на стенах есть пятна или загрязнения, используйте моющее средство и губку для удаления их.
-
Проверьте потолок на наличие пыли и паутины. Используйте пылесос с насадкой для удаления пыли с потолка. Если есть паутина, используйте швабру или длинную щётку, чтобы аккуратно её удалить.
-
Очистите окна и зеркала от грязи и пыли. Используйте моющее средство и мягкую тряпку для удаления загрязнений. Убедитесь, что все окна и зеркала полностью чисты и без разводов.
-
Проверьте вентиляционные отверстия и приточные решётки на наличие пыли и загрязнений. Используйте пылесос с насадкой или мягкую щётку, чтобы очистить их от пыли. Если есть загрязнения, используйте моющее средство и тряпку для их удаления.
После того, как помещение полностью очищено, вы можете переходить к следующему этапу монтажа покрасочной камеры.
Установка оборудования
Установка оборудования является одним из основных этапов создания покрасочной камеры. Этот этап включает в себя следующие шаги:
- Выбор места установки
- Подготовка помещения
- Монтаж воздушных фильтров
- Монтаж осветительных приборов
- Установка распылительной системы
- Подключение воздушного компрессора
- Установка системы отвода вредных испарений
1. Выбор места установки
Перед установкой покрасочной камеры необходимо выбрать подходящее место. Идеальным вариантом будет помещение с прямоугольной формой и с надлежащей вентиляцией.
Также необходимо учитывать возможность подключения электричества и воздушного питания.
2. Подготовка помещения
Перед установкой оборудования необходимо подготовить помещение. Это включает в себя очистку от мусора и пыли, а также установку подходящего напольного покрытия.
3. Монтаж воздушных фильтров
Воздушные фильтры играют важную роль в покрасочном процессе, поэтому необходимо установить их на входе в покрасочную камеру. Это поможет избежать попадания пыли и других загрязнений внутрь камеры.
4. Монтаж осветительных приборов
Для обеспечения равномерного и достаточного освещения всего помещения необходимо установить светильники внутри покрасочной камеры. Расположите их таким образом, чтобы избежать создания теней и заслонения обрабатываемой поверхности.
5. Установка распылительной системы
Распылительная система является ключевым элементом покрасочной камеры. Установите ее на специальные кронштейны, обеспечивающие удобство и точность распыления краски.
6. Подключение воздушного компрессора
Воздушный компрессор необходим для создания высокого давления в покрасочной камере. Установите компрессор в подходящее место и подключите его к системе питания и распылительной системе.
7. Установка системы отвода вредных испарений
Чтобы предотвратить отравление испарениями при покраске, необходимо установить систему отвода вредных испарений. Эта система должна обеспечивать эффективное удаление испарений из камеры и поддерживать оптимальный уровень воздухообмена.
Следуя этой пошаговой инструкции, вы сможете успешно установить оборудование в покрасочную камеру и готовить ее к работе.
Установка камеры и фильтров
При установке покрасочной камеры и фильтров необходимо следовать определенной последовательности шагов:
- Выберите подходящее место для установки покрасочной камеры. Оно должно быть хорошо освещено, иметь достаточное пространство для маневра и удобный доступ к воздушным и электрическим источникам.
- Подготовьте основание для установки камеры. Оно должно быть ровным, устойчивым и способным выдерживать вес оборудования.
- Установите камеру на основание. При этом следует обратить внимание на правильное подключение к электрической сети и воздушным источникам.
- Установите фильтры на входе и выходе воздуха. Для этого следует следовать инструкции, прилагаемой к фильтрам.
Важно помнить о том, что корректное подключение к электрической сети и воздушным источникам является ключевым моментом при установке покрасочной камеры. При возникновении любых сложностей или неуверенности в своих навыках, рекомендуется обратиться к специалисту.
После завершения установки камеры и фильтров можно приступать к подключению других компонентов покрасочной системы и настройке необходимых параметров для работы.

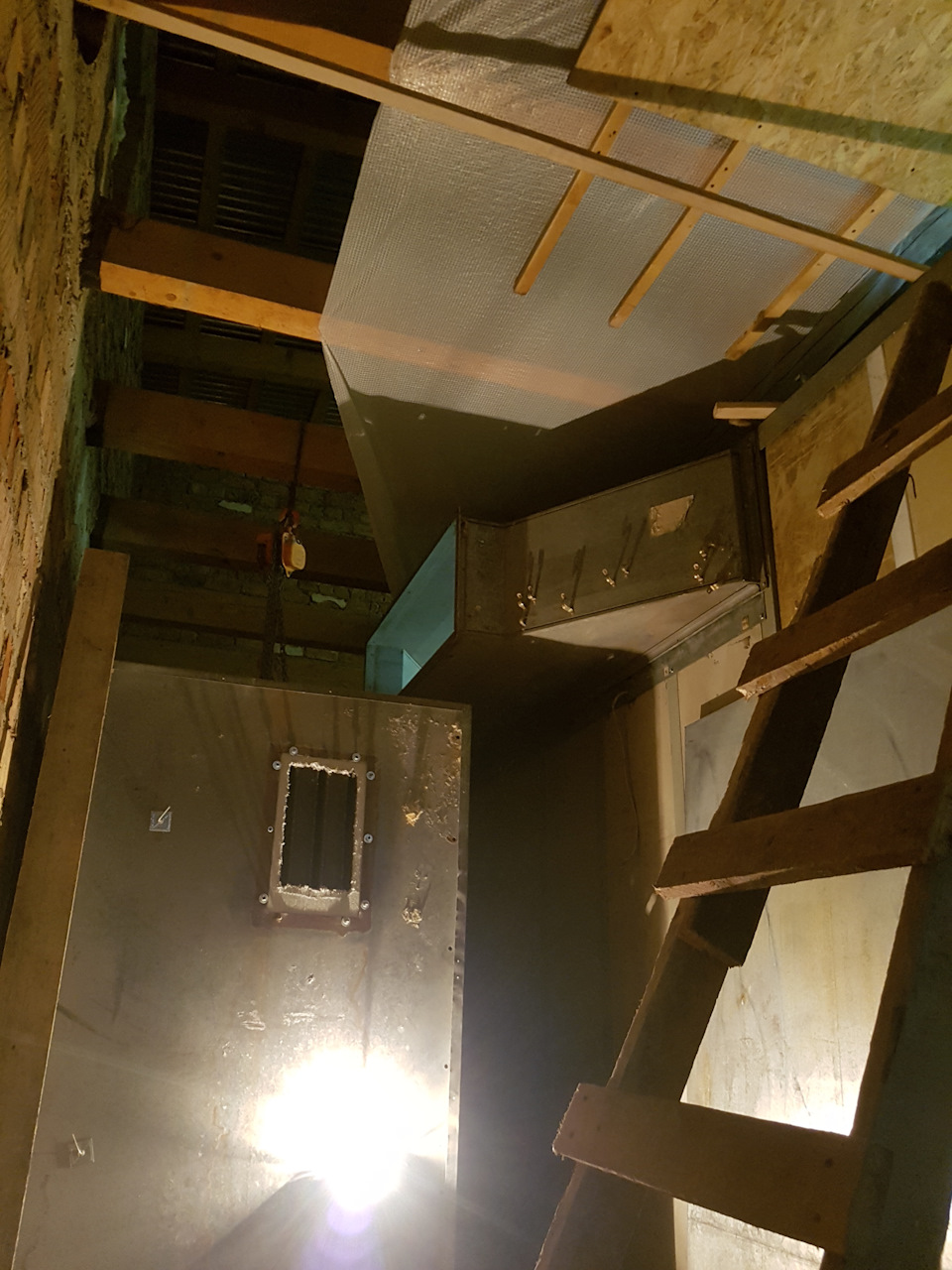

Подключение вентиляции
Вентиляция является важной частью покрасочной камеры, поскольку она обеспечивает циркуляцию свежего воздуха и удаление вредных испарений, которые возникают в процессе покраски. Правильное подключение вентиляции гарантирует безопасность работников и качество окрашенных изделий.
Для подключения вентиляции в покрасочной камере необходимо выполнить следующие шаги:
- Выберите место для установки вентиляционной системы. Оно должно быть удобным для обслуживания и обеспечивать эффективное распределение воздуха внутри камеры.
- Измерьте диаметр канала вентиляции и выберите подходящий вентилятор. Учитывайте требования нормативных документов, которые регламентируют параметры вентиляции для покрасочных камер.
- Разместите вентилятор на верхней стороне покрасочной камеры или на крыше здания. Убедитесь, что вентилятор находится на достаточном расстоянии от окон и дверей, чтобы избежать притока пыли или грязи.
- Подключите вентилятор к электросети. Будьте внимательны и следуйте указаниям производителя вентиляционной системы.
- Установите систему воздухоочистки для удаления пыли и других загрязнений из воздуха. Это поможет поддерживать чистоту и качество окрашенных изделий.
После выполнения всех указанных шагов, вентиляция будет готова к работе. Однако, регулярное обслуживание и проверка вентиляционной системы необходимы для ее эффективной работы и предотвращения возможных поломок.
Пусконаладка
После завершения монтажа покрасочной камеры необходимо провести пусконаладочные работы, чтобы убедиться в правильной работе всех установленных систем и оборудования.
Шаги пусконаладки:
- Проверка электропитания камеры. Убедитесь, что все электрические соединения и провода корректно подключены и заземлены.
- Проверка работы системы вентиляции. Включите систему вентиляции и убедитесь, что она работает без сбоев и что воздушный поток равномерно распределяется по всей площади камеры.
- Проверка работы системы отопления. Включите систему отопления и убедитесь, что она обогревает камеру до заданной температуры. Проверьте работу терморегуляторов и градиентов температур по всему помещению.
- Проверка освещения. Включите освещение в камере и убедитесь, что все лампы работают и светят достаточно ярко для выполнения задач покраски.
- Проверка системы фильтрации воздуха. Убедитесь, что все фильтры чистые и не засорены. Если обнаружены проблемы, замените фильтры.
- Проверка работоспособности системы очистки воздуха. Убедитесь, что система очистки воздуха (например, фильтры и сепараторы) работает корректно и удаляет все загрязнения из воздуха.
- Проверка работы системы увлажнения. Включите систему увлажнения и убедитесь, что она поддерживает заданный уровень влажности в камере.
- Проверка работы сигнализации и системы пожаротушения. Убедитесь, что все датчики работают и надежно оповещают о любых проблемах или авариях.
После успешно завершённой пусконаладки можно приступать к покрасочным работам в камере. Если во время пусконаладки были обнаружены какие-либо проблемы, следует обратиться к специалистам для их устранения.
Важно: Перед началом пусконаладочных работ обязательно ознакомьтесь с инструкцией по эксплуатации покрасочной камеры и строго соблюдайте все рекомендации и требования.
Проверка работоспособности
После завершения монтажа покрасочной камеры необходимо выполнить проверку ее работоспособности. Это поможет убедиться в правильности установки и соединения всех компонентов, а также оценить действительные характеристики камеры.
- Включите электропитание камеры и убедитесь, что все светильники и системы освещения функционируют. Проверьте каждый светильник на работу и корректность цветовой температуры.
- Проверьте работу системы вентиляции и кондиционирования воздуха. Убедитесь, что воздушный поток равномерно распределяется по всему объему камеры. Проверьте работу системы отвода отработанного воздуха и важных параметров, таких как температура и влажность воздуха.
- Проверьте работу фильтров воздуха и систем очистки. Убедитесь, что фильтры не забиты и выполняют свою функцию. В случае необходимости, замените или очистите фильтры.
- Проверьте работу системы контроля и управления. Убедитесь, что все ключевые показатели, такие как температура, влажность, давление, находятся в пределах допустимых значений и контролируются соответствующими датчиками.
- Выполните тестовую покраску. Загрузите предметы, подлежащие покраске, в камеру и проведите тестовую покраску. Оцените равномерность и качество покрытия, а также проверьте работу системы нанесения краски.
В случае обнаружения неисправностей или недостатков, проанализируйте причину и выполните корректировку или ремонт соответствующих компонентов. Повторно проверьте работоспособность камеры после внесения изменений.
Калибровка настроек
После установки и подключения покрасочной камеры необходимо выполнить калибровку настроек для достижения оптимальных результатов покраски. Калибровка позволяет точно отрегулировать параметры и настройки камеры, чтобы получить желаемый эффект окраски.
- Проверка воздушного потока: Включите вентиляторы и убедитесь, что воздушный поток равномерно распределяется по всей покрасочной камере. Проверьте также, что воздушный поток достаточно силен для удаления пыли и гарантии хорошей вентиляции.
- Настройка температуры: Установите желаемую температуру в покрасочной камере и дайте ей достичь равновесия. Используйте термометр, чтобы убедиться, что температура соответствует установленным параметрам.
- Проверка освещения: Убедитесь, что освещение в покрасочной камере яркое и равномерное. Включите светильники и осмотрите всю площадь камеры, чтобы убедиться, что нет затемненных участков или теней.
- Настройка фильтров: Проверьте состояние фильтров и при необходимости замените их. Гарантируйте, что фильтры правильно установлены и обеспечивают эффективную фильтрацию воздуха в покрасочной камере.
- Проверка равномерности покрытия: Выполните тестовую покраску на небольшой поверхности и оцените равномерность покрытия и отсутствие дефектов (таких как пузырьки, осыпание и т. д.). При необходимости отрегулируйте настройки распылителя и давление воздуха для достижения лучших результатов.
После каждой калибровки настроек рекомендуется провести последующие проверки и при необходимости корректировать параметры. Не забывайте также очищать и обслуживать покрасочную камеру регулярно, чтобы предотвратить накопление загрязнений и обеспечить ее безупречную работу.
Вопрос-ответ
Какую площадь должна занимать покрасочная камера?
Площадь покрасочной камеры должна быть достаточной для комфортной работы с объектами разных размеров. Обычно рекомендуется размер камеры не менее 20 квадратных метров.
Какой должна быть высота потолка покрасочной камеры?
Высота потолка покрасочной камеры должна быть не менее 3 метров. Это позволяет свободно работать с высокими объектами и обеспечивает хорошую циркуляцию воздуха.
Как выбрать систему вентиляции для покрасочной камеры?
При выборе системы вентиляции для покрасочной камеры необходимо учитывать количество обрабатываемых объектов, их размеры, тип используемой краски и требования к качеству покрытия. Лучше всего обратиться к специалистам, которые подберут оптимальную систему вентиляции для ваших нужд.
Какая освещенность должна быть в покрасочной камере?
Освещенность в покрасочной камере должна быть достаточной для того, чтобы вам было удобно выполнять работу. Обычно рекомендуется освещенность не менее 500 лк. Также важно выбрать такие источники света, которые не искажают цвет краски.
Как оснастить покрасочную камеру?
Покрасочную камеру можно оснастить различным оборудованием в зависимости от ваших потребностей. Это может быть система фильтрации воздуха, система нагрева, оснащение стойками и крючками для подвешивания объектов, система контроля температуры и влажности и другие устройства, улучшающие качество и безопасность работы.
Какую краску лучше использовать в покрасочной камере?
Для покрасочной камеры следует выбирать специальные краски, предназначенные для работы в таких условиях. При выборе краски учитывайте требования к покрытию, тип поверхности, на которую будет наноситься краска, и свои предпочтения. Обратитесь к профессионалам или консультантам, чтобы получить рекомендации относительно выбора краски и ее использования в покрасочной камере.
