Сборка двигателя vq35de мануал

Сборка двигателя vq35de.

Перед сборкой все детали нужно тщательно вымыть, очистить.  Продуть сжатым воздухом все отверстия, масляные каналы, каналы системы охлаждения.

  Устанавливаем коренные подшипники со смазочным отверстием и канавкой в блок цилиндров, а подшипники без отверстий и канавок в крышки коренных подшипников.

Устанавливаем  упорные подшипники( полукольца) с выступом на одном конце в блок цилиндров с обеих сторон шейки №3, смазочной канавкой в сторону плеча кривошипа(наружу), устанавливаем упорные подшипники с выступом в центре в крышки коренных подшипников. Смазываем моторным маслом поверхность коренных и упорных подшипников,  устанавливаем коленвал в блок цилиндров

 , устанавливаем крышки коренных подшипников(на каждой крышке своя метка 1.2.3.4 , и направление в виде стрелки), устанавливаем балку коренных подшипников

стрелкой в сторону переда двигателя , стрелка так же должна быть обращена в сторону поддона(вниз).

Затягиваем болты крышек коренных подшипников в порядке указанном цифрами на рисунке:

Момент затяжки болтов крышек коренных подшипников коленвала:

1) 35,3 Н.м(3,6 кг-м)

2) доворачиваем все болты на 90 градусов.

Проверяем плавность вращения коленвала от руки.

Проверяем осевой люфт коленвала, он должен составлять 0,10-0,25 мм.

Собираем шатун с поршнем, устанавливаем на поршня новые кольца, располагаем замки поршневых  колец как показано на рисунке:

На двигателе vq35de второе компрессионное кольцо ставится маркировкой вверх.

Устанавливаем подшипники(вкладыши) в шатуны и в крышки шатунов, обращая внимание на совмещение смазочных отверстий, смазываем моторным маслом подшипники.

Смазываем  моторным маслом цилиндры, устанавливаем шатунную шейку коленвала в нижнюю мертвую точку , устанавливаем шатун всборе с поршнем и кольцами на коленвал с помощью приспособления показанного на фото:

Метка на поршне обращена в сторону переда двигателя.

Маркировка на шатуне должна соответствовать номеру цилиндра.

Устанавливаем крышку подшипника шатуна, затягиваем болты шатуна в два этапа:

1) 19,6 Н.м(2,0 кг-м)

2)Доворачиваем на 90 градусов.

Устанавливаем держатель заднего сальника коленвала с сальником на блок двигателя, предварительно намазав плоскость держателя герметиком.

Устанавливаем датчик детонации разъемом в сторону переда двигателя, подсоединяем проводку к датчику и укладываем проводку в сторону задней части двигателя.

Устанавливаем прокладки гбц на блок цилиндров

Теперь приступаем к ремонту головок блока цилиндров.

В следующей статье я расскажу про подробности ремонта гбц.

После сборки низа, принялся за бошки. Это еще та камасутра…

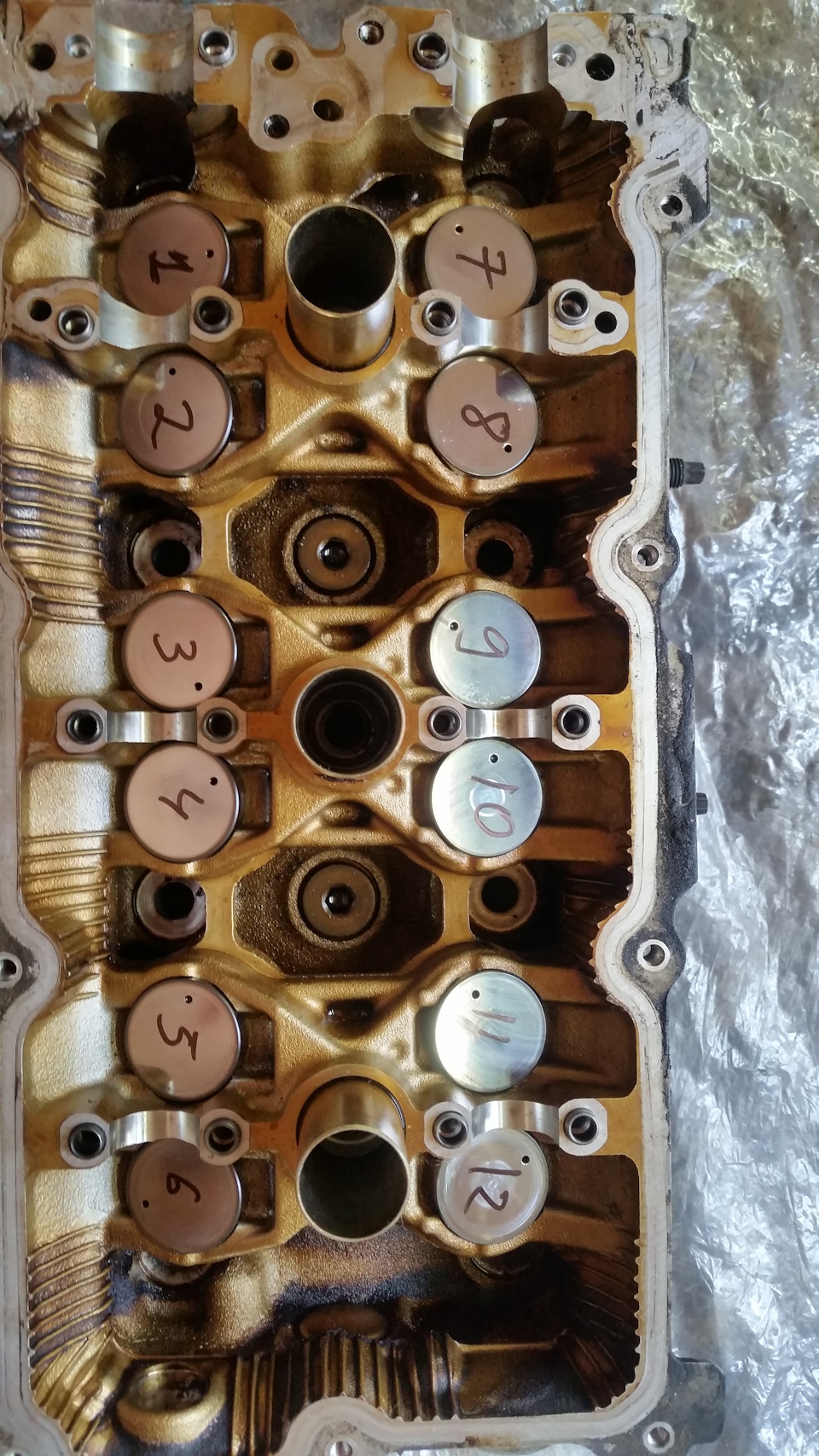

Для начала снимаем толкатели, предварительно маркируем их обязательно! Складываем и убираем, они нам пока не понадобиться. Далее, после снятия, видим пружины и естественно остальные кишки.

Если у вас нету рассухарителя, не беда, разобрать можно и без него. Берем головку подходящую под размер пружины, ставим ее, и резко ударяем молотком. В конечном итоге сухари вылетят, пружину можно будет вытащить. Вместе с пружиной сразу вытаскиваем шайбу, магнитом самое то. После того как закончили, вытаскиваем клапана.

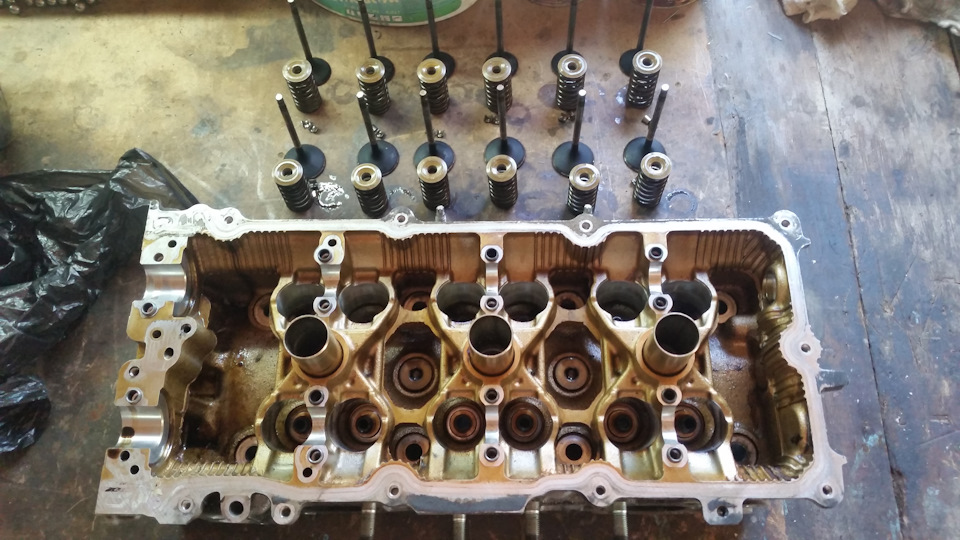

На первой бошке честно говоря, клапана я на пох снял, потом уже притирал. Но лучше всего сразу запоминать их где они стояли… На второй я именно так и сделал. После снятия всего что можно начинается самый геморрой, это чистка каналов.

Сразу предупреждаю, без дрели с насадками там делать нечего! И желательно для снятия нагара купить «Очиститель KANGAROO Profoam 1000» он офигенный! Хоть и воняет дико. И конечно же ветош!))) После того как все есть, можно приступать. Желательно очистить всю бошку от нагара. С впускными все проще, а вот с выпускными… Я уже не говорю о клапанах, нагар на которых приходится стачивать по чуть чуть, потому что химия не берет.
Ребят и сразу говорю не тратьте время типа аля оставь на ночь в растворители все с утра тока протрешь! Издешь! Полный! Хрен там че отойдет, тока тереть. Растворитель понадобиться только что бы протирать нагар все больше толку от него нету.

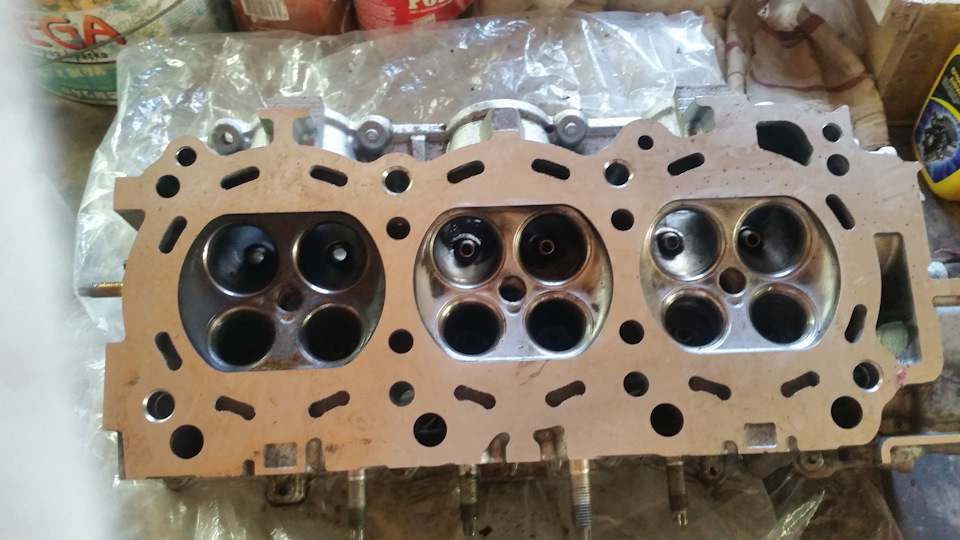

Как можете заметить я сначала шлифовал бошку тока потом чистил. Рекомендую лучше сначала почистить все собрать и тока потом ехать на шлифовку.

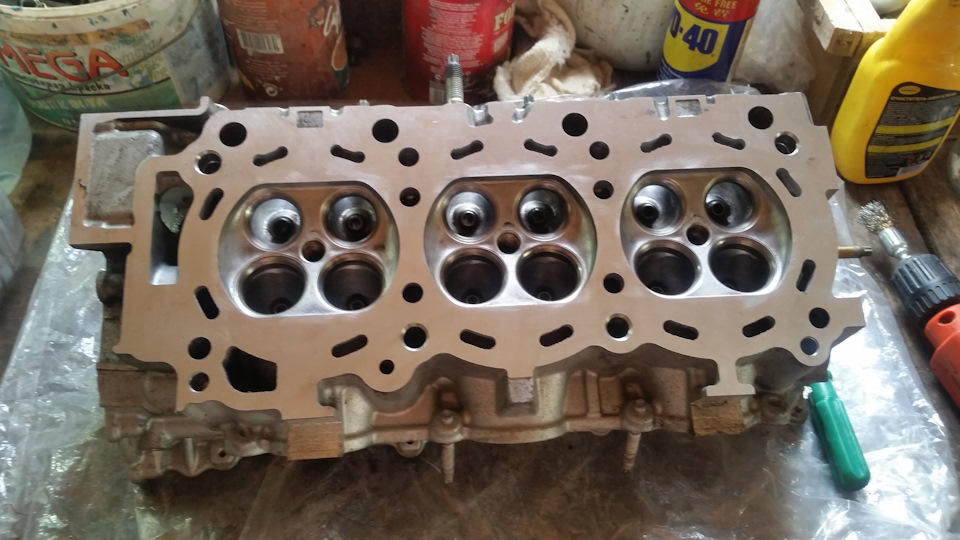

Как тока ваша бошка начнет блЯстеть можно приступать к этапу притирки клапанов.

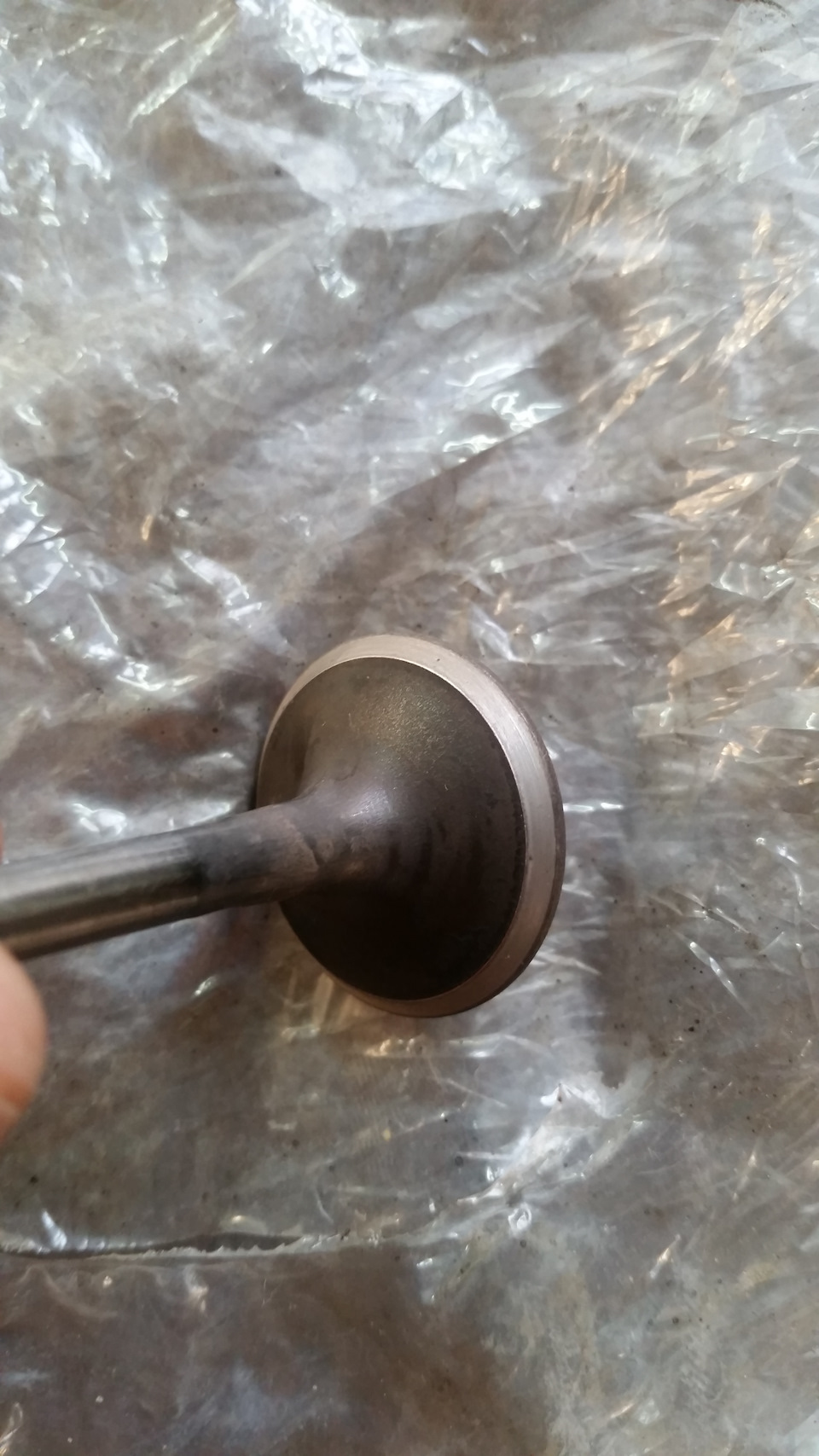

Притирка еще та тварь… Короче притирал дрелью и в принципе норм. Но в начале запарился кто как говорит, кто что бошка должна всю ночь держать бензин типа проверка на герметичность кто 5 минут. Хз короче я пробовал многое, пришел к мнению что лучше всего пролить 5 минут и норм. И не обязательно что бы клапан был сухой, ну у меня чуток макрел спустя минут 10, это ничего, главное что бы не капал, сами приработаются. По фото видно что должна быть ровная матовая поверхность, если есть впадины то будет точно пропускать. Впускные как всегда быстро))) С выпуском времени на много больше.

Времени все занимает прилично, особенно то что надо обратно все засухарить, проверить потом разобрать и ставить маслосъемные колпачки. Короче, в целом на одну бошку уходит 12 часов.
В них входит: 6 часов чистка от нагара, часа 3 притирка с проверкой на герметичность, и еще 3 часа на сборку.
Так как делал я это в первый раз, маслосъемные колпачки ставил не я, а моторист.
Алелуя! После сборки можете радоваться, но не долго, как тока поставите бошки муторная работа проверки зазоров между распредом и толкателем ждет вас))) Я эту хрень перенес на сентябрь! Так как отпуск все ближе!

Вторая часть работы с двигателем VQ35DE посвящена разборке и сборке блока цилиндров.

Для дефектовки и последующей работы с блоком цилиндров двигателя его первым делом нужно отмыть. Для этого его нужно разобрать на составляющие. Сначала я открутил опорные кронштейны с левой и правой сторон блока цилиндров и передний дифференциал:

Открутил и выдернул левый приводной вал из трубы в картере двигателя:

Открутил маховик (ведущую шестерню) и задний сальник коленвала:

Обратите внимание на канавку на коленвале натертую сальником — такая канавка может стать причиной течи масла даже из под нового сальника. Дело в том, что старый сальник затвердевая постепенно натирал себе канавку, к которой постепенно сам и притирался. Если канавка глубокая, то мягкости нового сальника может не хватить, что бы компенсировать неровности и через него будет продавливать масло. Чтобы этого избежать (если канавка уже глубокая) новый сальник устанавливают со смещением, буквально на 1мм. Для этого стачивают упорный край сальника, чтобы забить его поглубже или подкладывают прокладку под корпус (как в нашем случае), чтобы сальник не садился на старое место.

У меня канавка была хорошо заметна, но ноготь за нее едва цеплялся. Поэтому, посчитав такую выработку неглубокой, я просто установил новый сальник на старое место.

Открутил датчик детонации и заглушку ОЖ:

Раскрутил и отсоединил картер от блока цилиндров:

Маслоотражатель тоже открутил, чтобы промыть под ним:

Снял маслонасос и раскрутил подшипники шатунов:

Достал поршни. Их можно не помечать — они пронумерованы штампом на корпусе.

На фото ниже видно причину повышенного расхода масла — напрочь залегшие маслосъемные кольца. Они даже не крутятся и не шевелятся в пазу. А вот компрессионные кольца, судя по зазору в замке, вообще не изношены.

Раскрутил и снял кронштейн коренных подшипников. Для таких болтов нужен спецключ — головка Forse Е14.

Крышки коренных подшипников тоже пронумерованы:

Вкладыши коренных подшипников практически не изношены, кроме крайнего со стороны АКПП. Это свидетельствует о том, что двигатель не испытывал маслянного голодания, хоть и пожирал масло с аппетитом. Значит за уровнем масла следили (чем последние 85000км я и занимался) и с таким износом мотор еще долго пробегал если бы не перегревы.

Такой износ вкладышей коренного подшипника коленвала появляется первым в самом нагруженном месте — возле маховика. Тонкая полоска вдоль всей поверхности вкладыша возможно появилась из-за того, что что-то попало в масло.

Маслянные форсунки тоже снимаем, чтобы не повредить при мойке и промыть отдельно в растворителе.

Блок цилиндров разобран и готов к мойке:

А здесь блок уже после предварительной мойки. Вымыт весь мазут и грязь и даже маркировки производителя стали видны. Осталось довести до блеска зубной щеткой и Профамом — для мойки и растворения кокса, масляных нагаров и отложений я использую Profoam 1000 и его аналоги.

Дефектовка деталей двигателя в основном происходит на этапе замеров. Так как большинство измерений, как правило, укладываются в допустимые пределы даже на очень запущенном моторе, отмечу только некоторые из них. Например, цилиндро-поршневая группа — здесь в основном проверяется диаметр юбки поршня и овальность цилиндров.

Поршни у меня 2 класса размерности (указано на поршне) значит, соответственно букварю, диаметр юбки поршня должен быть 95,49-95,50мм. Измерив поршень микрометром получил размер 95,48-95,49мм — на пределе нижней границы, но на практике 0,01мм можно списать на погрешность измерений. Дело в том, что если диаметр юбки поршня будет меньше диаметра цилиндра на величину более чем допускает букварь, то поршень будет «болтаться» в цилиндре «громче» обычного. В действительности погрешность в 0,01мм никакого влияния на ЦПГ не оказывает — проверено на практике большими пробегами.

Есть еще один «дедовский метод» оценки состояния поршня, хотя такие моторы так не ремонтируют, но для общего развития — если в месте где на юбке поршня натирается мазоль ноготь цепляется за риски, значит такой поршень не изношен и может использоваться повторно. Если юбка гладкая, то поршень скорее всего овальный. Но это все из разряда народной мудрости, на самом деле нужно все замерять, промерять и измерять многократно.

Один из самых муторных процессов это замер цилиндров на предмет овальности. После нескольких десятков повторных измерений и расчетов мне повезло — средняя разность диаметров получалась около 0.005-0.010мм, при допуске не более 0.015мм. Это значит, что цилиндры не требуют расточки и учитывая их состояние и «годность» поршней, ЦПГ еще «побегает» не меньше сотни км.

Повторюсь еще раз — все размеры и допуски, а также методы их измерений указаны в заводском букваре на двигатель в первой части статьи.

Коленвал отмыт, проверен, годен и готов к установке. На шейках коленвала ногтем едва чувствовались царапинки не заметные глазу. Для их устранения (скругления) просто шлифанул шейки наждачной бумагой зернистостью 2000.

Все выходные тренировался в отмывании кокса и мазута. Перепробовал все, что угодно. Смешал все растворители и «отмыватели», которые были дома, в одну тару. Добавил Профамчику и Карбклинер, получилась адская смесь. Но очень эффективная. Помаленьку, кисточкой, вымывал грязь и растворял кокс.

Что бы не шкрябать нагар на поршнях замачивал их в растворяющей жидкости и потом чистил мягкой щеткой.

Начал собирать блок цилиндров.

  Заглушки сливных отверстий антифриза вкручиваем с герметиком.

Масляные форсунки нужно продуть перед установкой и убедиться, что каналы в них хорошо промылись.

Масляный насос перед дефектовкой нужно обязательно отмыть.

Разобрать и еще раз отмыть.

Теперь видно, что на поверхностях к которым прилегают шестерни нет полос свидетельствующих о износе корпуса маслонасоса. Небольшое количество неглубоких полосок допускается.

Установил кронштейн маслоохладителя и масляного фильтра. Фильтр прикручу в самом конце ремонта, что бы не отломить.

Вот так правильно устанавливать упорные полукольца.

Вкладыши коренных подшипников подбираются по соответствующей таблице. Если коленвал не точился, то они должны соответствовать заводским меткам на блоке цилиндров.

Перед установкой коленвала мажем вкладыши моторным маслом только со стороны прилегания шеек коленвала, под вкладышами не мажем.

Коленвал должен лечь без перекоса и усилий.

Установил крышки коренных подшипников.

Установил кронштейн и затянул все в установленном порядке.

Маслонасос и коренной сальник.

При установке коренного сальника нужно быть очень внимательным, т.к. его мягкие края могут легко подвернуться и не заметив это придется потом заново снимать двигатель.

Новые шатунные вкладыши.

Болты шатуна работают по принципу болтов ГБЦ — выбирая преднатяжение компенсируют тепловые расширения корпуса подшипника и коленвала. По это причине они так же требуют 100% замены при каждом кап/ремонте. По совету одного хорошего мастера я использую не оригинальные болты VAG.

Устанавливая поршни нужно внимательно следить за правильностью установки замков поршневых колец.

Труба левого привода, проходящая через картер, имеет два кольцевых уплотнения требующих замены. Их номера есть в списке запчастей в конце последней части статьи.

Склеил картер с блоком цилиндров.

Установил маслоприемник.

И временно закрыл поддон картера. Сразу приклеивать его не стоит потому, что еще придется прикручивать переднюю крышку ГРМ.

Прикрутил передний редуктор и опорные кронштейны.

Левый приводной вал.

На этом с блоком цилиндров все, блок готов к установке на автомобиль, продолжение в третьей части.
