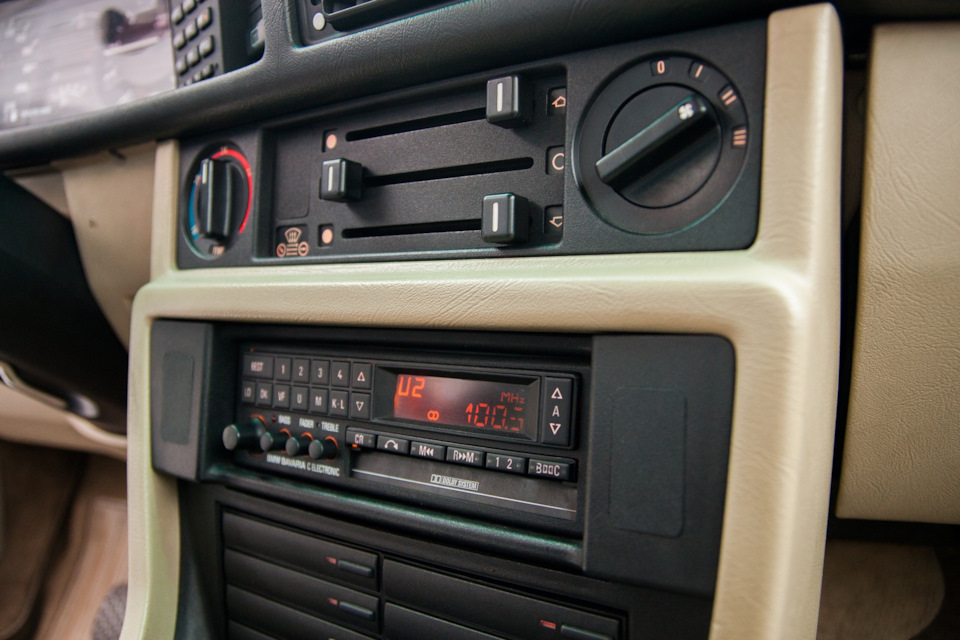

В моем автомобиле на данный момент установлена аудиосистема Hi-Fi с 8 динамиками, усилителем Blaupunkt и магнитолой BMW Bavaria C Exclusiv, верхней в линейке кассетных магнитол BMW. Историю покупки магнитолы можно прочесть здесь.
Жизнь — удивительная штука, и часто тебя находят такие вещи, о которых ты даже и не думал. Так и случилось пару лет назад: в Германии за небольшие деньги были выставлены на продажу 2 абсолютно новых руководства к магнитолам Bavaria C Electronic и Exclusiv. Конечно, я не смог удержаться, и приобрел обе. Тем более, что в моей коллекции есть и Electronic.
Последние 3 недели у меня было свободное время, так что я перевел всю инструкцию на русский. Уверен, даже если у вас не такая магнитола, вы найдете много интересного в описании к ней. Что говорить — даже у меня случились открытия после перевода.
Для удобства откройте изображение магнитолы в новом окне.
Приятного прочтения!
——————————————————————————
В этом буклете Вы найдете подробную информацию о вашей автомагнитоле BMW Bavaria. Мы также рекомендуем прочитать раздел об автомобильных магнитолах в руководстве пользователя вашего автомобиля, в котором содержаться полезные советы о том, как добиться лучшего качества приема.
Желаем многих часов приятного прослушивания.
Акционерное общество «BAYERISCHE MOTOREN WERKE»
——————————————————————————
Bavaria C Exclusiv
Магнитола Bavaria C Exclusiv обладает следующими функциями и элементами управления:
— прием радиосигналов SW, MW, LW и FM (VHF)
— прием сообщений о дорожной обстановке с выбором диапазона волн, автоматическое звуковое предупреждение и функция приглушения музыки
— память на 4 станции в каждом диапазоне
— автоматический поиск станции с автоматической настройкой чувствительности
— ручной поиск станций
— регулировка тембра
— регулировка фейда (регулировка баланса перед/зад)
— воспроизведение кассет с автоматическим переключением сторон
— трансляция сводок о дорожной обстановке во время воспроизведения кассеты
— кнопка выбора Dolby B и C
— кнопка выбора типа ленты
— система поиска треков
— индикатор чистки магнитной головки
— электронная противокражная система

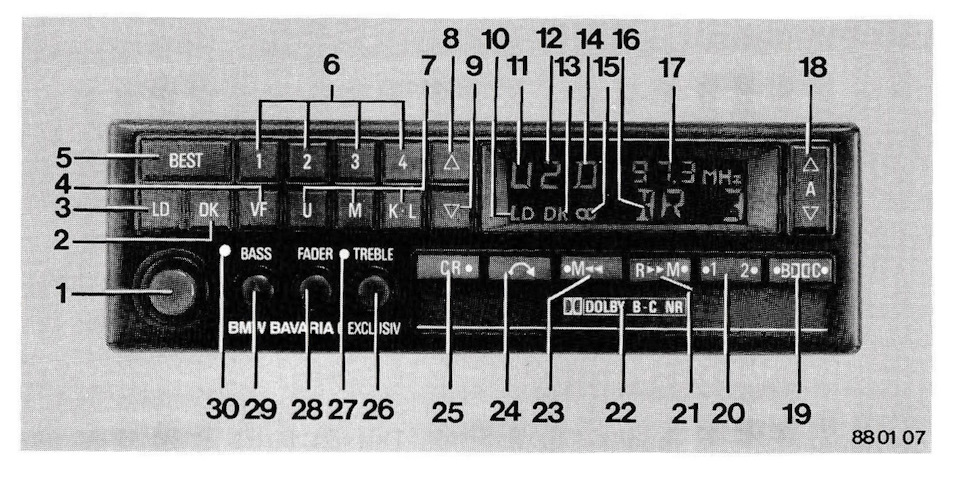

Запчасти на фото: 101214
1. Кнопка вкл/выкл с регулятором громкости.
2. Кнопка приглушения (DK).
3. Кнопка функции «громкость».
4. Кнопка сообщений о трафике (VF).
5. Кнопка BEST.
6. Кнопка выбора станции.
7. Кнопки выбора диапазона волн.
8. Ручной поиск станции (увеличение).
9. Ручной поиск станции (уменьшение).
10. Индикатор функции «громкость».
11. Индикатор выбранного диапазона волн.
12. Номер выбранной из памяти станции.
13. Индикатор функции приглушения.
14. Отображение кода зоны сообщений о дорожной обстановке.
15. Индикатор «стерео».
16. Компания вещания и канал, частота или код/индикатор очистки CLEAN.
17. Отображение частоты.
18. Кнопки поиска станций (авто).
19. Кнопки Dolby B и C.
20. Кнопки выбора стороны кассеты.
21. Кнопка поиска трека/быстрая перемотка к началу стороны.
22. Отсек для кассеты.
23. Кнопка поиска трека/быстрая перемотка к концу стороны.
24. Кнопка извлечения кассеты.
25. Кнопка выбора типа ленты.
26. Регулировка тембра (высокие частоты).
27. Фототранзистор.
28. Регулировка фейда (баланс перед/зад).
29. Регулировка тембра (басс).
30. Светоизлучающий диод.
Электронное противокражное устройство.
Если магнитола была отключена от питания, она не будет работать при ее повторном подключении. При ее включении на дисплее высветится слово “CODE” (16).
Четырехзначный цифровой код с код-карты магнитолы должен быть введен кнопками выбора сохраненных станций (6).
При нажатии одной из кнопок на дисплее отобразится базовое значение (- — — -).
Код вводится нажатием кнопок по разрядам в любом порядке, т.е. кнопкой 1 для тысячных, кнопкой 2 для сотен и т.д.
Каждый раз, когда кнопка нажимается или удерживается более половины секунды в нажатом положении, происходит увеличение числа этого разряда на единицу.
После введения правильного кода, нажмите кнопку ручной настройки частоты (8), чтобы подтвердить ввод. Теперь автомагнитола готова к работе.
Примечание: после 3 неверных попыток ввода кода повторная попытка может быть сделана только через 15 минут.
Важно: Храните код-карту в надежном месте, а не внутри автомобиля. Наклейте наклейку “SAFETY” в подходящем месте на одно из стекол автомобиля.
1. Кнопка вкл/выкл с регулировкой громкости.
Включение: нажмите на кнопку или вставьте кассету.
Выключение: нажмите снова на кнопку.
Магнитола работает вне зависимости от положения ключа в замке зажигания.
Регулировка громкости: поверните регулятор.
2. Кнопка приглушения.
Выбрав передатчик сообщений о дорожной обстановке, нажмите эту кнопку для отключения всех других радиопередач на выбранной станции, чтобы были слышны только сообщения о дорожном движении. Загорится индикатор (13), обозначающий, что функция включена.
Если автомобиль покидает зону приема передатчика с сообщениями о дорожной обстановке, на который настроено радио, происходит автоматический поиск другой станции с сообщениями о дорожной обстановке.
Нажмите кнопку еще раз для отмены приглушения: индикатор (13) погаснет.
Функция приглушения также отключается, когда выбирается новая радиостанция, когда кассета выбрасывается или когда нажимается кнопка выключения функции.
Если сообщения о дорожной обстановке нежелательны при воспроизведении кассеты, нажмите на кнопку DK для отключения функции приглушения.
3. Кнопка функции «громкость».
Нажмите кнопку, чтобы увеличить низкие и высокие частоты на низкой громкости (физиологическая регулировка громкости).
4. Кнопка сообщений о трафике (VF).
Если нажать кнопку один раз, то будут работать только те станции FM (VHF), которые передают сообщения о дорожном движении. Производится автоматическое распознавание одной из таких станций. Код на дисплее (14) отображается, в какой зоне оповещения дорожной обстановки вы находитесь.
Также буква кода зоны может быть выбрана вручную с помощью кнопки VF:
Нажмите 2 раза – Дорожная зона A.
Нажмите 3 раза – Дорожная зона B
Нажмите 4 раза – Дорожная зона C
Нажмите 5 раз – Дорожная зона D
Нажмите 6 раз – Дорожная зона E
Нажмите 7 раз – Дорожная зона F
Нажмите 8 раз – Любая дорожная зона (как в случае однократного нажатия)
Когда в выбранной зоне обнаруживается передатчик сообщений о дорожной обстановке, на дисплее отображается его частота (17), вещательная компания и канал (16). В противном случае на дисплее погаснет буква обозначения зоны, и радио попытается найти другой передатчик информации о дорожной обстановке в другой зоне. Как только он обнаруживается, на дисплее отображается новая зона.
Если передатчик сообщений о дорожной обстановке вообще не может быть найдет после сканирования всех зон, то приемник переключается на более чувствительную настройку. Если и с этой установленной настройкой передатчик сообщений не обнаруживается, то то происходит отображение последней выбранной частоты. Звучит предупреждающий сигнал, если на этой частоте нет станции передачи сообщений о дорожной обстановке.
В тех местах, где работает система оповещения о дорожной обстановке, вы часто найдете информационные знаки вдоль основных дорог, которые указывают зоны и их буквенные обозначения.
Если громкость установлена на низкий уровень, то громкость оповещений о дорожной обстановки автоматически увеличится, чтобы их было слышно внутри машины. Во время стерео трансляций, радио автоматически переключится на моно-режим, а стерео-индикатор погаснет.
Примечание: в странах или регионах, где нет передатчиков сообщений о дорожной обстановке, выберите прием FM- волн или другого диапазона.
Прием сообщений о дорожной обстановке также возможен при прослушивании кассет (при нажатой кнопке VF).
Когда кассета вставляется в слот, функция DK (2) автоматически активируется.
Воспроизведение кассеты прерывается на время трансляции сообщения о дорожном движении. Если громкость установлена на низком уровне, громкость воспроизведения сообщений о траффике автоматически увеличивается, чтобы их можно было слышать внутри автомобиля. Если автомобиль выезжает из зоны приема передатчика сообщений о дорожном движении, на который настроено радио, устройство автоматически ищут другую станцию с трансляцией сообщений о дорожном движении. Если передатчик сообщений о дорожном движении не может быть найден после сканирования всех зон, происходит автоматическое переключение на более чувствительную настройку. Если и после этого передатчик не может быть найден, звучит предупреждающий сигнал.
Если передача информации о дорожно обстановке нежелательно во время прослушивания кассеты, нажмите на кнопку DK (2) для отключения функции.
5. Кнопка «BEST».
Это встроенная в магнитолу схема идентификации станций, которая позволяет распознать передатчики в FM (VHF) диапазоне в Федеративной Республике Германия и соседних странах. Соответствующая станция отображается на дисплее (например, BR 3).
Идентификация основана на частоте передатчика и сигнале зоны дорожной обстановки.
Если из-за местных условий приема невозможно найти лучшую станцию, происходит обратное переключение на частоту последней станции. Если передатчик не может быть идентифицирован из-за плохого приема или помех, а на дисплее отображается только частота (16), то, возможно, его удастся найти с помощью кнопки “BEST”.
6. Кнопки выбора станций.
В память магнитолы можно внести 4 станции на коротких, средних, длинных волнах, FM (VHF) – частотах, а также станции с сообщениями о дорожной обстановке также могу быть внесены в память.
Для записи станции в память:
— удерживайте нажатой соответствующую кнопку памяти, пока после выключения звука снова не услышите звучание выбранной станции и не отобразиться выбранная частота.
Если выбранная кнопка используется для записи частоты станции, то частота старой станции в памяти будет стерта.
Для выбора станции из памяти быстро нажмите необходимую кнопку.
7. Кнопки выбора диапазона волн.
Нажмите на кнопки U или M для выбора FM (VHF) или средневолнового диапазона.
Нажмите на кнопку K-L один или два раза для выбора коротких или длинных волн.
Примечание к кнопке U:
Если выбрана станция FM (VHF), передающая сообщения о дорожном движении, соответствующий код зоны сообщений появляется на дисплее (14). Станции с передачей сообщений о дорожной обстановке не могут быть приглушены в данном волновом диапазоне, а прослушивание кассет не прерывается трансляциями о дорожной обстановке.
Стереотрансляции воспроизводится в стереофоническом звучании, и при этом загорается индикатор стерео (15). Автоматическое переключение стерео/моно обеспечивает наилучшее воспроизведение входящего потока.
8. Кнопка ручного поиска станции (возрастание).
Нажмите на кнопку для выбора частоты вручную в порядке возрастания.
9. Кнопка ручного поиска станции (убывание).
Нажмите на кнопку для выбора частоты вручную в порядке убывания.
10. Индикатор функции «громкость».
Индикатор функции «громкость» появляется на дисплее при включении данной функции (3).
11. Индикатор диапазона волн.
Этот индикатор показывает, какой выбран диапазон.
12. Номер выбранной из памяти станции.
Показывается, какой номер станции из памяти выбран.
13. Индикатор приглушения.
Этот индикатор появляется, когда нажата кнопка приглушения (2).
14. Код зоны сообщений о дорожной обстановке.
Соответствующий код появляется, когда выбрана станция с сообщениями о дорожной обстановке.
15. Индикатор стерео.
Этот индикатор появляется во время приема стереопередач.
16. Радиовещательная компания или канал, частота или код/индикатор “CLEAN”.
Этот индикатор отображает идентифицированную вещательную компанию, осуществляющую передачу в FM (VHF) – диапазоне, и канал, по которому идет передача. Если компания не может быть определена, то отображается только частота. Также этот индикатор отображает слово “CODE” (см. противокражное устройство) и “CLEAN” (см. 22 – слот для кассет).
Примеры сокращений передатчиков:
AFN – American Forces Network
BBC — British Broadcasting Corporation
BR – Bayerischer Rundfunk (Радио Баварии)
DLF – Deutschlandfunk (Немецкое радио)
HR – Hessischer Rundfunk (Радио Эссен)
NDE – Norddeutscher Rundfunk (Северо-германское радио)
RB – Radio Bremen
RIAS – Rundfund in amerik. Sektor von Berlin (Радио американского сектора Берлина)
SR – Saarlandischer Rundfunk (Радио Саар)
SDR – Suddeutscher Rundfunk (Южно-германское радио)
SFB – Sender Freies Berlin (Радио свободный Берлин)
WDR (Westdeutscher Rundfunk (Западно-германское радио)
ORF – Osterreichischer Rundfunk
DRS – Deutsche Retromanische Schweiz
RSR – Radio Suisse Romande
RSI – Radio della Svizzera Italiana
RTL – Radio Television Luxembourg
Номера 1-4 после сокращения означают канал, по которому идет получение информации от радиовещательной компании.
17. Отображение частоты.
Отображение частоту текущей радиостанции, если она идентифицирована.
18. Клавиша поиска станций (авто).
Нажмите «вверх» на клавише для автоматического поиска станции вверх по частоте и «вниз» — для поиска вниз. Радио имеет двухступенчатую схему автоматической чувствительности, которая вначале определяет только станции с мощным сигналом, а затем при их отсутствии – более слабые. Для ручного выбора типа чувствительности при поиске нажмите на кнопку один раз для выбора низкой чувствительности и два раза — для низкой и высокой чувствительности до того, как начнется поиск станции.
19. Кнопки Dolby B и C.
Нажмите на кнопку один раз для воспроизведения кассет, записанных с технологией Dolby B и дважды – для кассет с Dolby C.
Это уменьшит шум ленты. Выбранный тип шумоподавления отображается горящим светодиодом в кнопке.
Нажмите на кнопку трижды для отключения системы “Dolby”. Система не задействована.
20. Клавиши выбора стороны кассеты.
Нажмите кнопку в любой момент для выбора песни на противоположной стороне. Светодиод отобразит, на какой стороне производится воспроизведение.
В конце ленты происходит автоматический реверс на другую сторону кассеты.
21. Кнопка поиска трека/быстрая перемотка к началу стороны.
Нажмите кнопку один раз для быстрой перемотки к началу трека. Когда проигрыватель обнаруживает пробел в виде 4 секунд тишины и более, он автоматически переключается на воспроизведение.
Нажмите на кнопку дважды, чтобы перемотать ленту к началу кассеты. Когда перемотка в начало закончена, автоматически начинается воспроизведение. Реверса в этом случае не происходит. Нажмите на другую кнопку (23) и перемотка к началу прекратится.
На кнопке загорается светодиод, когда идет перемотка трека, и мигает светодиод, когда лента перематывается в начало.
22. Отсек для кассеты.
Вставьте кассету в отсек до упора. Затем она полностью втянется внутрь с помощью механизма с электромоторчиком. Радио автоматически переключится на проигрывание кассеты.
После около 15 часов проигрывания кассет, на дисплее появится слово “CLEAN” для напоминания о необходимости чистки головки. После двух использований чистящей кассеты слово “CLEAN” исчезнет с дисплея (также см. конец данной инструкции).
23. Кнопка поиска трека/быстрая перемотка к концу стороны.
Нажмите кнопку один раз для быстрого перехода к следующему треку. Когда проигрыватель обнаруживает пробел в виде 4 секунд тишины и более, он автоматически переключается на воспроизведение.
Нажмите на кнопку дважды, чтобы перемотать ленту в конец кассеты. Когда перемотка в конец будет закончена, автоматически включится реверс и начинается воспроизведение.
Нажмите на другую кнопку (21), и перемотка прекратится.
На кнопке загорается светодиод, когда идет перемотка трека, и мигает светодиод, когда лента перематывается в конец.
24. Кнопка извлечения кассеты.
Эта кнопка может быть нажата в любое время. Кассета выезжает из магнитолы с помощью механизма с электроприводом, и после этого автоматически происходит переключение на радио.
25. Кнопка выбора типа ленты.
Нажмите на кнопку один раз для правильного воспроизведения кассет с диоксидом хрома, феррохромом и чистым металлом (металл-кассеты). Загорится светодиод на кнопке.
Дважды нажмите на кнопку для воспроизведения других типов лент. Светодиод погаснет.
26. Регулировка тембра (высокие частоты)
27. Регулировка фейда (баланс перед/зад).
28. Регулировка тембра (басс).
Для регулировки 26-28: нажмите на кнопку.
Для блокировки настройки: нажмите на кнопку еще раз.
Центральное положение регулировок соответствует средней настройки тембра и басса, а также одинаковой громкости на задних и передних динамиках.
27. Фототранзистор.
Автоматическая регулировка яркости.
29. Светоизлучающий диод.
Мигает после выключения зажигания, означая наличие противокражной защиты.

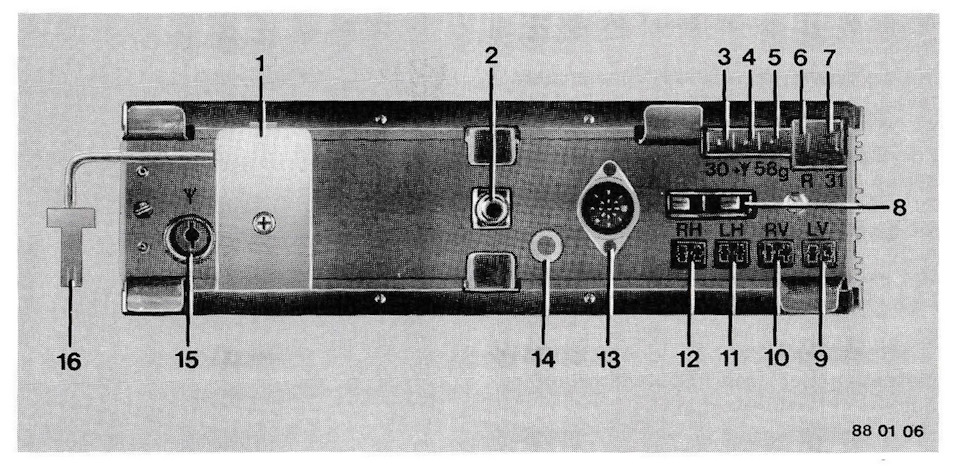

Задняя стенка
Запчасти на фото: 121110
1. Переключатель изменений громкости с нарастанием скорости автомобиля.
Положения:
1 – низкое
2 – среднее
3 – высокое увеличение громкости
2. Крепеж магнитолы
3. Плюс питания (аккумулятор)
4. Подключение электроантенны
5. Подключение подсветки
6. Плюс питания (зажигание)
7. Минус питания
8. Предохранитель (5 Ампер)
9. Передний левый динамик
10. Передний првый динамик
11. Задний левый динамик
12. Задний правый динамик
13. Подключение наушников
14. Подключение разнесенной антенны
15. Подключение антенны
16. Подключение к спидометру для зависимости громкости от скорости автомобиля.
Общие примечания по воспроизведению кассет.
Кассетный проигрыватель Может воспроизводитель ленты из чистого железа (металл-ленты), закиси железа, диоксида хрома и феррохрома.
Мы рекомендуем к использованию кассеты C 60 SM; они играют в течение 2×30 минут и имеют специальный механизм (SM), обеспечивающий хорошее воспроизведение в автомобильных магнитолах, где часто встречаются некоторые типы вибраций.
Во избежание повреждения или запутывания ленты, всегда храните кассеты в соответствующих коробках или отсеках внутри автомобиля, в которых есть устройства для блокировки катушек.
Когда заказывается магнитола BMW, обычно с ней поставляется подходящий держатель для кассет.
При очень высоких и низких температурах воздуха, например, ниже -10 и выше +40 градусов, не оставляйте кассеты внутри припаркованного автомобиля, иначе они могут быть повреждены и не будут нормально воспроизводится в будущем.
Кроме того, защищайте все кассеты от попадания прямых солнечных лучей и пыли.
Если звук при воспроизведении искажен, то это обычно является признаком, что лента не движется плавно и свободно. Немедленно извлеките кассету во избежание повреждений.
Если образовалась петля на ленте, то ее можно убрать, повернув одну из катушек подходящим предметом, например, шариковой ручкой.
Вставьте кассету обратно в слот и полностью перемотайте ее от одного конца до другого, чтобы лента намоталась на катушку равномерно и с правильным натяжением.
Качество воспроизведения кассет со временем неизбежно ухудшается из-за неизбежных отложений на головке магнитофона. Также загрязняются и элементы привода внутри кассетного плеера. Поэтому необходима регулярная чистка через определенные промежутки времени. Выньте кассету из привода и с помощью чистящей кассеты* или ватного тампона, смоченного в чистящей жидкости, удалите грязь. Ни в коем случае не используете твердые предметы.
*Приемники с автоматической сменой стороны кассеты (реверсом) могут быть очищены в обоих направлениях с помощью чистящей кассеты с реверсом. Если же используется обычная чистящая кассета, ее необходимо перевернуть на другую сторону.
————————————————————
Как видите, магнитола, на мой взгляд, очень продвинутая, и, помимо, приятных функций вроде перемотки трека, автореверса и шумоподавления, имеет еще и широкий функционал приема сообщений о дорожной обстановке. Жаль, что она уже не работает нигде в мире.
Видео с моей магнитолой:
Нужен ли перевод инструкции к BMW Bavaria C Electronic? Инструкция идентична, разница лишь в отсутствии в ней некоторых функций. Напишите в комментарии.
Традиционно — лайк и репост за мои труды. Спасибо!
-
Clarion DXZ276MP
i DXZ276MP/DXZ376MPEnglish Thank you for purchasing this Clarion product. ∗ Please read this owner’s manual in its entirety before operating this equipment. ∗ After reading this manual, be sure to keep it in a handy place (e.g., glove compartment). ∗ Check the contents of the enclosed warranty card and keep i …
DXZ276MP Car Receiver, 35
-
Philips CED1910BT
Register your product and get support atwww.philips.com/welcomeAlways there to help youMode d’emploi 45Manual del usuario 145Manuale utente 245User manual 1Benutzerhandbuch 95Gebruiksaanwijzing 195 CED1910BTQuestion?Contact Philips …
CED1910BT Car Receiver, 45
-
JVC KS-IF200E
LLINEINPUTRLEVEHMLLSELECTORONOFFDCINPUTFRANÇAISMerci pour avoir acheté un de nos produits JVC.Avant d’utiliser cet appareil, veuillez lire ce mode d’emploientièrement et attentivement afin d’obtenir les meilleuresperformances possibles de votre appareil et conserver ce moded’emploi à titre de référence.AV …
KS-IF200E Car Receiver, 4
-
Kenwood KDC-X497
Take the time to read through this instruction manual.Familiarity with installation and operation procedures will help you obtain the best performance from your new CD-receiver.For your recordsRecord the serial number, found on the back of the unit, in the spaces designated on the warranty card, and in the space provid …
KDC-X497 Car Receiver, 18
-
Kenwood X92-4470-00
© 2002-1 PRINTED IN JAPANB51-7899-00 (N) 3412CD MECHANISM ASSYX92-4470-0xSERVICE MANUALouter-chassisdumper (X4)floating spring (X4)traverse chassis assy Mecha PCBroller springroller lever assydamper bracketdisc guide assyDESCRIPTION MECHANISMX92-4470-00 (DXM-6500W)X92-4470-01 (DXM-6501W)X92-4470-02 (DXM-6502W)X92-447 …
X92-4470-00 Car Receiver, 20
-
JVC KD-SC800
ENGLISHGET0142-001A[J]ESPAÑOLFRANÇAISINSTRUCTIONSMANUAL DE INSTRUCCIONESMANUEL D’INSTRUCTIONSFor customer Use:Enter below the Model No. andSerial No. which are located onthe top or bottom of the cabinet.Retain this information for futurereference.Model No.Serial No.For installation and connections, refer to the sep …
KD-SC800 Car Stereo System, 30
-
Boss Audio Systems 612UA
Manual del Usuario612UAREPRODUCTOR DE MEDIOS DIGITALES AM/ FMCOMPATIBLE CON MP3CON PUERTO USB , TARJETA DE MEMORIA SD Y ENTRADAAUXILIAR EN PANEL FRONTALBOSS Audio Systems3451 Lunar Court • Oxnard, CA 93030www.bossaudio.com800.999.1236612UAREPRODUCTOR DE MEDIOS DIGITALES AM/ FM COMPATIBLE CON MP3CON PUERTO USB , TARJE …
612UA Car Video System, 5
-
Pioneer DEH-P80RS
INSTALLATION MANUALDEH-P80RSINSTALLATION MANUALEnglishEspañolPortuguês(B)This product conforms to new cord colors.Los colores de los cables de este producto se conforman con un nuevo código de colores.As cores dos fios deste produto seguem um novopadrão de cores.u« l “UN’« «c¼ r−M¹Æ…b¹b&a …
DEH-P80RS Car Receiver, 72
-
- Регистрация:
- 22 сен 2006
- Сообщения:
- 126
- Пол:
- Мужской
- Регион:
- Свердловская обл.
-
- Регистрация:
- 28 мар 2007
- Сообщения:
- 240
- Пол:
- Мужской
- Регион:
- Москва
Присоединяюсь, только мне нужна по Professional.
-
- Регистрация:
- 4 авг 2006
- Сообщения:
- 972
- Пол:
- Мужской
Stop hovering to collapse…
Click to collapse…
Hover to expand…
Нажмите, чтобы раскрыть…
-
- Регистрация:
- 23 апр 2002
- Сообщения:
- 3,134
- Пол:
- Мужской
можно скачать мануал к е39 с сайта www.gren.ru
так есть описания -
- Регистрация:
- 4 авг 2006
- Сообщения:
- 972
- Пол:
- Мужской
там нет инструкции к магнитолам
Stop hovering to collapse…
Click to collapse…
Hover to expand…
Нажмите, чтобы раскрыть…
-
- Регистрация:
- 22 сен 2006
- Сообщения:
- 126
- Пол:
- Мужской
- Регион:
- Свердловская обл.
-
Извини, а зачем она?
Там все интуитивно понятно. Я в немецком тоже не бум-бум но разобрался быстро в первой же пробке. -
SPEED VOL вроде как увеличение громкости с ростом скорости. И как я понимаю там типа 6 режимов, насколько сильно будет возрастать громкость (поправьте если ошибаюсь)
А вот по поводу ТР тоже интересно что это. -
Нажатие на кнопку «Tone» приводит к переходу к настройкам магнитолы:
— басы
— высокие частоты
— баланс
— перед-зад
— SPEED VOL — 6 уровней, это программируется реакция рычажка на магнитоле и на кнопках руля. 1 — медленное изменение громкости, 6 — самое быстрое -
Это не понял о чем разговор
-
- Регистрация:
- 22 сен 2006
- Сообщения:
- 126
- Пол:
- Мужской
- Регион:
- Свердловская обл.
TP MIN тоже появляется при удерживании кнопки Tone, тоже что то регулируется, но что?? тоже и в + и в —
За Спид Вол -спасибо! завтра проверю….очень все же хотелось чтобы это громкость сама прибавлялась при увеличении скорости
-
У меня на моей магнитоле Бизнес РДС с ДСП при «Tone» нет описанной опции.
Но есть TP (Traffic Program) — при выборе кнопки «аудио» на БК. Это в нашей стране неактуальная кнопка. В Европе это позволяло бы выбрать станции которые в настоящзий момент передают инфо о траффике. У нас эта услуга не реализована -
От скорости авто это не зависит.
-
Перечитал мануал. SPEED VOL — увеличивает громкость с ростом скорости. 6 режимов, первый — минимальное увеличение громкости, 6 — максимальное.
Привожу цитату оттуда:
In order to compensate for greater interior noise at high speeds, your unit is equipted with a speed-dependent volume control (SPEED VOL). This will increase the volume in proportion to speed. -
Stop hovering to collapse…
Click to collapse…
Hover to expand…
Нажмите, чтобы раскрыть…
Поделиться этой страницей
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран — доллары.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru
Как настроить?
Установить магнитолу недостаточно для ее работы. Необходимо выполнить ряд операций, которые откроют для пользователя все ее функциональные способности. Для начала устройство подключается к родному разъему автомобиля. Данный процесс чаще всего происходит без проблем.
Потом включите устройство. Это позволит проверить, правильно ли выполнено подключение. Если она засветилась, то все отлично. Вы справились с поставленной задачей успешно.
Теперь следует еще один не менее важный процесс. Заключается он в настройке магнитолы. Чтобы это сделать, необходимо ввести пароль. Таким образом ее функции станут возможными для вашего использования. Для этого воспользуйтесь инструкцией, которая прилагается к устройству.
Если будут правильно выполнены все процедуры по установке и настройке магнитолы Е53, то она будет радовать вас отличным качеством звука, большим количеством функций и многим другим. Она станет незаменимым помощником для водителя в дороге.
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы Portmone https://www.portmone.com
Инструкция
Начинать установку магнитолы необходимо с подготовительного этапа. Заключается он в том, что новое устройство изымается из упаковки. При этом осмотрите внимательно все детали, которые идут с ним в комплекте. После этого изучите инструкцию по эксплуатации от производителя. Она содержит много полезной информации, которая непременно пригодится.
После этого необходимо снять старое устройство. При этом внимательно смотрите, как оно крепилось. Это поможет в дальнейшем. Ведь процесс установки выполняется аналогично, только в иной последовательности.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Официальный сайт платежной системы PayPal https://www.paypal.com
Магнитола Е53
Магнитола БМВ Х5 Е53 – это отличное решение, так как аппарат разработан согласно требованиям современного пользователя. Данная система имеет ряд характерных особенностей. Они касаются отличного функционала, яркого большого экрана, удобного управления. Последний позволяет без дополнительных усилий регулировать звук и переключать треки.
Особое внимание необходимо уделить экрану. Он достаточно большого размера, оборудован удобным и простым интерфейсом, как показано на фото, приведенном ниже. Для выполнения команд используется сенсор, который максимально чувствителен. Вы не успеете моргнуть, как он отреагирует на прикосновение пальца. Система мгновенно выполнит команду: переключит канал, выберет нужный режим. Также важно высокое качество исполнения треков. Это настоящая находка не только для меломанов, но и для любителей послушать радио, так как волна ловится чисто и отлично воспроизводится. При этом нет надоедливого треска или другого шума даже в самых сложных местах.
Кроме этого, вы гарантированно измените интерьер своего железного друга, так как устройство дополнит его, а может, станет главным украшением. Его дизайн роскошный и современный. Производитель учел характерные особенности данной марки автомобиля при разработке магнитолы Е53. Она уникальна и неповторима. Важно также отметить наличие дополнительных функций. Магнитола сделает вашу поездку комфортной и безопасной, так как оснащена такими важными элементами, как микрофон, парктроники, экран заднего вида и многое другое. Сложностей с парковкой не возникнет ни днем, ни ночью.
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы WebMoney https://www.webmoney.ru/
Блок в багажнике возле АКБ
К плюсовой клемме аккумуляторной батареи может крепится еще один блок силовых предохранителей высокой мощности.
Фото — Схема
Расшифровка
| FL1 | 200А Блок предохранителей № 2 в моторном отсеке, предохранители 10 — 28, 40, 46 — 50, 52 — 64, 104 — 107, Реле инвертирования полярности |
| FL2 | 80А Блок предохранителей №1 в багажном отделении, предохранители 72 — 75 |
| FL3 | 80А Блок предохранителей №1 в багажном отделении, предохранители 77 — 81 |
| FL4 | 50А Блок управления прицепом или 40А Блок управления раздаточной коробкой |
| FL5 | 50А Компрессор, Пневматическая подвеска |
| FL6 | 100А Реле DDE |
| FL7 | 80А Блок предохранителей №1 в багажном отделении, предохранители 83-87 |
| FL8 | 50А Блок управления прицепом |
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Инструкция по ремонту дисплея MID BMW Магнитолы на e39 e53 и e38
Руководство по ремонту дисплея MID панели ( магнитолы ) автомобилей BMW e39 e38 e53
Купить данный шлейф для ремонта вы можете у нас ТУТ так же вы можете записаться на ремонт (под ключ)
Отправляем по всей России, доставка первым классом 5-7 дней.
Купить
Итак начнем. Снимаем MID (для этого снимаем ручку крепления громкости, под ним находим отверстие под звезду. Поворачиваем звезду на 45 градусов, и удерживая отвертку в таком положении аккуратно вытаскиваем левый край MIDа на себя. После того как левый край вышел из корпуса можно вытащить и освободить правый край). Отсоединяем от MID жгут проводов (крепление аналогично как на приборной панели).
Когда MID у вас в руках На задней панели находим 7 винтов, и откручиваем их.
Отсоеденяем в разные стороны железный корпус оголяя микросхему.
Без применения каких либо инструментов снимаем верхнюю и нижнюю крышку (их достаточно немного поддеть плоской отверткой, далее снимаются без проблем).
Отсоединяем коннекторы
Покрутив MID вы увидите, что блок подсветки экрана крепится на 3 винтах через металлические скобки. Отвинчиваем их Сейчас передняя панель держится на основании только на шлейфах. Что бы было удобнее, отсоединяем панель целиком (для этого снимаем черные фишки (они просто сдвигаются с платы, никаких зажимов, защелок и пр.) и откручиваем гайку удерживающую регулятор громкости). Все, теперь переднюю панель можно убрать в сторону.
Теперь можно освободить экран от блока подсветки – там нет никаких жестких связей, поэтому аккуратно освобождаем экран из защелок (на фото — «А»). Снимаем белый крепеж блока подсветки к плате (на фото — «В»), снимаем черную фишку с блока подсветки (аналогично, просто сдвигаем в сторону, на сфотографированном блоке разъем подсветки не сдвигается — а вытаскивается) и убираем блок в сторону.
блок подсветки отсоединен, хорошо виден разъем крепления шлейфа.
Основная плата у нас мертво закреплена на металлическом основании, потому освободить еѐ целиком не получится, для удобства работы можно так же снять металлическую рамку, для этого отсоединяем 2 винта удерживающие непосредственно плату к рамке и 2 винта соединяющие рамку с основанием.
После этого сначала снимаем правую сторону, отодвинув влево фиксатор, затем левую сторону (пружинку не трогаем, она так и остается на защелке). У Вас в руках основание с платой шлейфом соединенное с экраном. Продолжаем работу. Снимаем с экрана металлическую скобку, вытаскиваем розовую прокладку, защитный оранжевый скотч и отсоединяем шлейф от дисплея (обратной дороги нет, но пугаться не надо). Аналогичную процедуру проделываем с местом крепления шлейфа к плате.
Счищаем остатки клея с контактных дорожек от старого шлейфа. Можно использовать для этого жидкость для снятия лака, компьютерные салфетки (для пластика) и пластиковую карту.
Теперь самый ответственный момент. Прикладываем к экрану шлейф клеевой стороной соответственно к дорожкам на дисплее. (ВАЖНО!!! Дорожки на дисплее с ОБРАТНОЙ стороны!!! На фотографии видно, что сначала шлейф был приложен НЕПРАВИЛЬНО). Далее: 1. проглаживаем приложенный шлейф нагретым паяльником по всей длине; 2. немного нагреваем шлейф феном и прикладываем его, после чего разглаживаем пластиковой картой. P/S: В шлейфе есть 2 «пробела» в дорожках, через них удобно контролировать правильность расположения шлейфа на дисплее.
После того как вы справились со стеклом, процесс приклеивания шлейфа к плате окажется для вас элементарным действием. У Вас в руках основание с платой НОВЫМ шлейфом соединенное с экраном. Начинаем сборку. Важно!!! Вы помните про оранжевый скотч? Вместо него клеим на новый шлейф полоски скотча у оснований для изоляции. (фото 11 — вид с наклеенным скотчем).
После этого одеваем на основание стекла металлическую скобку (именно от скобки нам и нужна изоляция скотчем), вкладываем розовую прокладку и осторожно вправляем еѐ на место кредитной карточкой. В случае необходимости (все сделали — а скобка не держится) – чуть-чуть подгибаете скобу плоскогубцами. Аналогично поступаем с основанием платы.
Теперь пора устанавливать металлическую рамку. Сначала вправляем на место защелку с правой стороны, после этого защелкиваем механизм фиксации слева. После сборки крепим 4 винта – 2 соединяют плату и рамку, 2 – рамку и основание. Крепим экран к блоку подсветки (все так же — аккуратно разводим зажимы, вставляем стекло, готово). Пластиковую скобу крепления блока подсветки к плате пока не устанавливаем. Не забываем одеть черную фишку (или, как со случаем на фото – вставить шлейф в разъем на плате). Теперь работаем очень аккуратно, практически ювелирно. Подвигаем переднюю панель, одеваем на платы фишки, и ставим на место экран. Может поучиться не сразу, т.к. на внешней панели изнутри есть пластиковые направляющие, которых при сборке не видно. Экран в них упирается, потому действовать надо, еще раз повторю, аккуратно. После того как экран встал на место – крепим его тремя винтами с металлическими скобами. Теперь пришло время зафиксировать блок подсветки, отложенной ранее пластиковой скобкой к плате. Вставляем до конца регулятор громкости и фиксируем его гайкой. Крепим переднюю панель оставшимися 7 винтами. Устанавливаем на место крышки.
Купить
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Радиоблок бмв х5 е53 где находится
Несколько лет назад делал этот пост на других ресурсах, поэтому решил просто скопировать его сюда, слегка изменив, чтобы хранилась история ремонтов моего Х5. При желании можно легко найти «первоисточник» с нормальными схемами, , большими фото, дополненными отзывами об «усовершенствовании» схемы подобного ремонта более «продвинутыми» людьми. В данный момент эта тема для меня уже не актуальна, в связи с заменой всего этого добра на другое головное устройство.
Места для «взятия» сигналов плюса и минуса на колонки (ввод в мастеркит) распространенные варианты.
Я, как уже и говорил, пошел немного иным путем и паял с других точек (музыка работает…телефон и нави тоже). Пока еще не разбирал какая из точек за какой канал отвечает, чтобы точно знать куда подключать потом перед зад лево право…как только разберусь — картинку подпишу (при желании можно сопоставить цвета проводов здесь и на входе в мастеркит)
Не совсем эстетично (в связи со сложностью пайки как я писал выше — постоянно все отваливалось)… но — главное чтобы работало
Подписал сигналы для вывода с мастеркита к колонкам и точки для питания мастеркита
Дальше я решил выпаять чипы, чтобы обрубить линию со старым сигналом…видео как это сделать есть на ютубе.
Черноту так же убирал паяльником (вонища ужас какая стояла…обязательно должно быть проветриваемое помещение…ножем отодрать нереально)
После того как убрали черноту — нужно просмотреть края дорожек на предмет замыканий…в процессе убирания черноты края могут немного сместится друг на друга Перед установкой в корпус имеем вот такой вид (справа на картинке видно уже припаяный джампер от SW1, который с другой стороны припаян +12в антены…он же 13ый пин как я понял)
