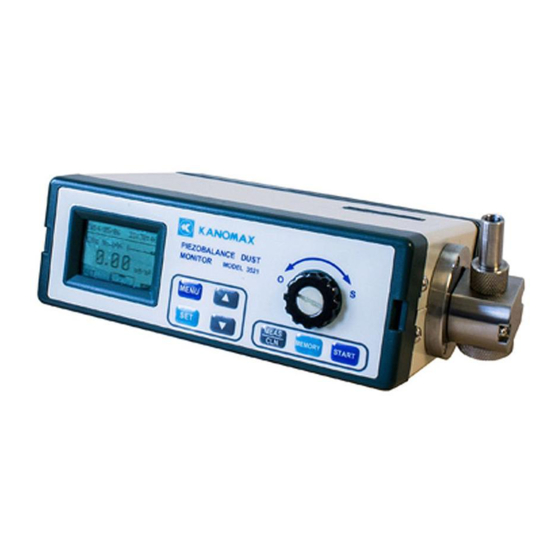

Piezoelectric Balance Dustmeter

MODEL 3521

Operational Manual

Before any use, read the manual carefully and understand correctly its content and

warnings and precautions indicated therein.

Kanomax Instrument (Shengyang) Co., Ltd.

Take good care of this manual for future reference.

A001

05。03

loading

Related Manuals for Kanomax 3521

Summary of Contents for Kanomax 3521

  • Page 1
    Piezoelectric Balance Dustmeter MODEL 3521 Operational Manual Before any use, read the manual carefully and understand correctly its content and warnings and precautions indicated therein. Kanomax Instrument (Shengyang) Co., Ltd. Take good care of this manual for future reference. A001 05。03…
  • Page 2
    Before Use Our company sets the following regulations on the warnings in the manual: [Notes to the mark] Danger:For prevention of personal injury caused by an accident The mark implies that there will be a danger of personal injury if improper operation is conducted by ignoring the mark.
  • Page 3
    Note ○ The instrument should not be impacted heavily. ……If it drops or collides, damage or Prohibition trouble will occur easily. ○ Never dismantle, modify or repair the instrument by yourself ……this will lead to short circuit and malfunction Prohibit modification/ dismantling. of the instrument.
  • Page 4
    Thank you for the purchase and the use of Kanomax products. Please read the operational manual carefully and do observe relevant precautions for your correction operation of the precision instrument.
  • Page 5: Table Of Contents

    Table of Contents ■ 1. Working Principle 2.Name of Parts 3.Specifications 4.Installation of Parts and Preparation for Testing 5.Measuring Method 6.Battery Indication 7.Changing 8. Setting the Menu 9.Printing 10.Regular Maintenance and Replacement of Impacter Snout 11. Confirmation of Troubles 12.Warranty/ Repair and After-Sale Service…

  • Page 6: Working Principle

    Working Principle The measuring principle of the piezoelectric balance-type dust counter is completely different from that of the previous light random type. This measurement calculates the concentration of dust in air by directly measuring the weight of dust in air per unit volume. As a result, both stability and precision are greater than by light random mode.

  • Page 7: 2.Name Of Parts

    Name of Parts Name of Parts Probe Impacter Display screen Display screen contrast adjuster Cleaning Power switch Cell box Adaptor interface Cell box fixed button Cleaning Cleaning sponge Cleaning box Cleaning box fixed button…

  • Page 8
    Display Screen 2002/12/12 12:12:12 120s No:003 | | 1.08 mg/m3 | | a. Date & Time——— Current date & time b. Measurement mode——— Time for measurement can be set to 120s, 24s or at random by users (10~3600s). c. Storage record ——— It displays current record number with 500 data to be stored at most.
  • Page 9
    Main Specifications Piezoelectric Balance Dustmeter Name Model Model 3521 Measurement Object Weight concentration of particles drifting in the air indoor or outdoor 使用温度范围 -10℃~40℃ 保存温度范围 -30℃~60℃ Measurement Range 0~10mg/m Diameter of Particle to Be Below Φ10μm, below Φ7.07μm (by changing the impacter nozzle)…
  • Page 10: 4.Installation Of Parts And Preparation For Testing

    Installation of Parts and Preparation for Testing ● Dismantling and Installation of Battery Box (1) First press “the Fixing batteries box button” and then slide the battery box down the channel guide as shown in the figure below. Fixing the batteries box button Batteries box Press “fixing batteries box button”…

  • Page 11
    Dismantling and Installation of Cleaning Box (1)When disassembling the cleaning box, pull “the fixing cleaning box button” of cleaning box for some distance as shown in the figure below. Cleaning box Fixing cleanings box button Batteries box (2) After pulling “the fixing cleaning button” for some distance, the foreside of the cleaning box will flip from the batteries box itself as shown in the figure below.
  • Page 12
    AC/DC Adaptor AC of 100-240V should be used as much as possible if available to prolong service life of internal battery. Make sure that the output plug of the adaptor is inserted into the adaptor socket as shown in the figure below. Then the output plug of the adaptor is inserted into the power outlet.
  • Page 13
    Cleaning of Sponge a. Before cleaning the crystal, you should clean sponge first. Take out the two pieces of sponge in the cleaning box. b. Place them into a vessel filled with pure water for washing. c. Squeeze water out of the two pieces of sponge with the “Sponge pressure plate”. d.
  • Page 14
    Check first if high voltage is cut off (It is forbidden to clean in high voltage). Then gradually insert the front end of the cleaning box by aligning with the cleaning port, with the sponge side facing downward. When the insertion depth reaches the scale line indicated on the back of the cleaning box, stop and stay for 20 seconds.
  • Page 15
    Horizontally, KD11 impacter snout boasts three directions for user’s selection, namely 0°,45°and 90°. The user can select the direction of impacter snout at his own discretion. When adjusting the direction of an impacter snout, just turn the body of impacter to the designated position until a crack is heard.
  • Page 16: 5.Measuring Method

    Measuring Method ● Supply of High Voltage Current When “wait” is not blinking, press “MEAS/CLN” key to supply high voltage current. Then the high-tension pointer in the high-tension block is seen to move right and remain in the black part of the block. The operating status shifts to “ready”, indicating measurement may begin.

  • Page 17
    cleaned before turning off the instrument for the convenience of the next measurement. Indication of Battery With the use of instrument, battery energy content will be consumed gradually. In the LCD pant of the instrument, surplus battery energy is displayed as shown in the figure below. (>10.0V)…
  • Page 18: 8. Setting The Menu

    exhausted, charging is un necessary. So the adapter can be pulled out to stop charging. Setting the Menu Main Menu When high voltage current is not supplied to the instrument, press “MENU” key and the following menu will be displayed. Press △ ▽…

  • Page 19
    The menu is for check of the data saved as shown in the figure below. Pressing “MENU” key can return to the main menu. DATA OUTPUT No. 015 Press keys to select the record △ ▽ number to be checked. When releasing the key, MASS CONCENTRATION recorded content will be displayed: mass 0.12 mg/m3…
  • Page 20: 9.Printing

    This menu sets baud rate for communication as is shown in the figure below. Pressing “MENU” key can return to the menu and save no set results. Press keys to select items 1 △ ▽ COMMUNICATION and 2. Under item 2, pressing “SET” will 1.BAUDRATE save set baud rate and return to the main 19200…

  • Page 21: 10.Regular Maintenance And Replacement Of Impacter Snout

    Preparation for Printing Communication KD11 cable Power Printer source PRINT OUTPUT Menu In the main menu, item 4 “Print Output” is entered. This menu sets data to be printed as shown in the figure below. Pressing “MENU” can return to the main menu. PRINT OUTPUT Press △…

  • Page 22
    When the instrument is used for a long period of time, regular maintenance is indispensable for its precision. For use of more than half a year the impacter and proble need cleaning. When the instrument is often used in a place of high concentration, cleaning and maintenance time may be determined independently in terms of frequency of use.
  • Page 23
    Beaker “O”ring Clean water Installation of the Probe Insert the probe vertically into the socket (Note: high-voltage valve on the probe should correspond to the channel in the socket, otherwise the probe can’t be inserted into the socket). Then squeeze the probe cap down to the socket and turn the cap to s side to lock the probe. The installation method is shown in the figure below.
  • Page 24: Confirmation Of Troubles

    Impacter snout (2) is suitable for measurement of an operating environment. When leaving the factory, an important snout (1) is attached with the instrument. In measurement an operating environment, impacter snout (2) should be substituted. Impacter snout (2)7.07 um cutting (1)10 um cutting rate 100% rate 98%…

  • Page 25: 12.Warranty/ Repair And After-Sale Service

    Before entrusting repair, please confirm the following items once more. Symptoms Cause Corrections Battery is exhausted Charge the battery Power switch is in the on Turn off the power switch first Power is not turned on position because of no power in and then turn on (No display on the LCD) the battery…

  • Page 26
    <Warranty Repair> ● Kanomax product is delivered after strict inspection on the basis of kanomax quality assurance system. Please contact the distributor or nearby business office and service center in the event of malfunction due to defective workmanship or accident in transport.

Логотип FlexToolАвтоматический пылесборник FDC-1M
Инструкция по эксплуатации
Автоматический пылеуловитель Flextool FDC 1M

ВВЕДЕНИЕ

Благодарим вас за выбор оборудования Flextool.
Flextool специализируется на разработке и производстве качественной продукции с 1951 года.
Мы позаботились о разработке, производстве и тестировании этого продукта. Если потребуется обслуживание или запасные части, наша обширная дилерская сеть предоставит быстрое и эффективное обслуживание.
Общие инструкции по технике безопасности при эксплуатации энергетического оборудования Целью Flextool является производство энергетического оборудования, которое помогает оператору работать безопасно и эффективно. Наиболее важным защитным устройством для этого или любого другого инструмента является оператор. Внимательность и здравый смысл — лучшая защита от травм. В данном руководстве невозможно охватить все возможные опасности, однако мы попытались выделить некоторые из важных моментов, на которые люди должны обращать внимание и соблюдать знаки «Осторожно», «Предупреждение» и «Опасность», размещенные на оборудовании и вывешенные на рабочем месте. Операторы должны прочитать и соблюдать инструкции по технике безопасности, прилагаемые к каждому изделию.
Узнайте, как работает каждая машина. Даже если вы ранее использовали подобные машины, тщательно проверяйте каждую машину, прежде чем использовать ее. Получите «чувство» его и узнайте его возможности, ограничения, потенциальные опасности, как он работает и как он останавливается.

ЗАЯВЛЕНИЕ
Пылеуловители серии Flextool FDC были специально разработаны для безопасного извлечения и улавливания частиц бетонной пыли, образующихся при использовании оборудования для шлифовки, резки и сверления бетона. Эти пылесборники предназначены для работы с сухой негорючей пылью и обычным строительным мусором, не подходят для сбора жидкостей.

НАЗНАЧЕНИЕ

Серия пылеуловителей Flextool FDC работает от стандартной сети 240 вольт/10amp розетка. Перед подключением устройства к сетевой розетке убедитесь в чистоте и безопасности рабочей среды, в которой нет таких опасностей, как взрывоопасные газы, влажная поверхность и т. д.
Машина предназначена для уборки сухой негорючей пыли с предельным значением взрываемости 0.1 мг/м3.
Работа пылесборника управляется двумя независимыми переключателями, расположенными на задней панели устройства. Включение одного переключателя позволяет работать с одним двигателем, включение обоих переключателей позволяет работать с двумя двигателями.
Запыленный воздух затем всасывается через впускной клапан на высокой скорости через всасывающий шланг. Воздух замедляется циклоном, и крупные частицы пыли отделяются частично под действием центробежной силы и частично под действием силы тяжести. Разделение происходит, когда воздух и более мелкие частицы проходят через двойную систему фильтров. Пылеуловитель FDC-1A имеет автоматическую систему очистки фильтра с моделью FDC-1M с использованием системы с ручным управлением. В обеих моделях отделенная пыль скапливается в баке циклона до выключения машины, после чего попадает в систему непрерывного мешка.
В некоторых крайних случаях клейкую способность пыли необходимо разрушать вручную. Это можно сделать, слегка постукивая по стенке бака.
Пылеуловители серии Flextool FDC оснащены 20-метровой непрерывной системой сбора пыли. Система непрерывной упаковки в пакеты может быть разделена и запечатана с помощью стяжек, которые крепятся к машине. Пожалуйста, убедитесь, что процесс очистки фильтра завершен, прежде чем менять систему непрерывного мешка.

ОЧИСТКА ФИЛЬТРА

– Только модель FDC-1A

  1. Чтобы активировать систему автоматической импульсной очистки фильтра, включите переключатель очистки фильтра (этот переключатель может оставаться включенным во время работы машины).
  2. Система очистки фильтров автоматически переключается между фильтрами по мере их заполнения пылью и снижения их всасывающей способности. Процесс очистки фильтра происходит, когда индикатор переключателя становится зеленым.

Если всасывание остается плохим, воздушные фильтры могут потребовать замены. Перед оценкой фильтров убедитесь, что устройство выключено из розетки, а шнур питания отсоединен от настенной розетки.

Автоматический пылеуловитель Flextool FDC 1M — рис. 1

ОЧИСТКА ФИЛЬТРА – только модель FDC-1M

  1. Закройте входное отверстие резервуара запорной заслонкой.
  2. Включите оба двигателя и подождите 3 секунды.
  3. После того, как машина создаст вакуум, нажмите на рычаг в верхней части резервуара и удерживайте его в течение 3 секунд.
  4. Повторите этот процесс 5 раз. (Примечание: важно, чтобы машина восстанавливала вакуум между каждым повторением.
  5. Выключите оба двигателя и дождитесь полной остановки пылесборника.

Если всасывание остается плохим, воздушные фильтры могут потребовать замены. Перед оценкой фильтров убедитесь, что устройство выключено из розетки, а шнур питания отсоединен от настенной розетки.

Автоматический пылеуловитель Flextool FDC 1M - ОЧИСТКА ФИЛЬТРА

ОПАСНОСТИ И РИСКИ

  • НИКОГДА не позволяйте кому-либо управлять оборудованием без соответствующих инструкций.
  • УБЕДИТЕСЬ, что все операторы прочитали, поняли и соблюдают инструкции по эксплуатации.
  • СЕРЬЕЗНЫЕ ТРАВМЫ могут быть вызваны неправильным или неосторожным использованием этой машины.

Кристаллический кремнезем и силикоз
Пылеуловители Flextool предназначены для безопасного улавливания мелких частиц бетонной пыли, в том числе кристаллического кремнезема, который образуется в результате таких процессов на рабочем месте, как дробление, резка, сверление, шлифовка, распиловка или полировка камня, бетона и других искусственных продуктов, содержащих кремнезем. Воздействие кристаллического кремнезема может быть чрезвычайно вредным для вашего здоровья и вызывать широкий спектр респираторных заболеваний.
Flextool рекомендует всем операторам оборудования, используемого в вышеперечисленных работах, ознакомиться с руководством по технике безопасности «Работа с диоксидом кремния и продуктами, содержащими диоксид кремния», доступном на веб-сайте Safe Work Australia. webсайт: www.safeworkaustralia.gov.au

ЭЛЕКТРИЧЕСКИЕ ОПАСНОСТИ

  • РИСК СМЕРТЕЛЬНОЙ ИЛИ СЕРЬЕЗНОЙ ТРАВМЫ ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ может возникнуть из-за неправильного использования, эксплуатации оборудования с поврежденными проводами и другими электрическими компонентами или из-за попадания влаги и воды.
  • ОПАСНОСТЬ ЭЛЕКТРИЧЕСКИМ ТОКОМ может быть высокой из-за неосторожного использования оборудования и удлинителя.
  • Регулярно ПРОВЕРЯЙТЕ электрические провода, вилки и розетки на наличие повреждений, при обнаружении любых повреждений изолируйте оборудование и немедленно обратитесь за ремонтом.
  • ЗАПРЕЩАЕТСЯ эксплуатировать оборудование с скрученными или спутанными удлинителями.
  • ЗАПРЕЩАЕТСЯ эксплуатировать оборудование в местах, где присутствует влага или вода.
  • УБЕДИТЕСЬ, что ремонт кабелей и электрических вилок выполняется КВАЛИФИЦИРОВАННЫМ И ЛИЦЕНЗИРОВАННЫМ персоналом.
  • НЕ тяните и не переносите за шнур, не используйте шнур в качестве ручки, не закрывайте дверь на шнуре и не тяните за шнур вокруг острых краев или углов.
  • ЗАПРЕЩАЕТСЯ чистить или обслуживать машину, когда она подключена к сети.

ОПАСНОСТЬ ПОЖАРА И ВЗРЫВА

  • СЕРЬЕЗНЫЙ РИСК ВЗРЫВА может возникнуть при использовании машины в присутствии легковоспламеняющихся или горючих жидкостей.
  • РАЗМЕЩАЙТЕ шнур подальше от нагретых поверхностей.
  • ЗАПРЕЩАЕТСЯ использовать эту машину для сбора горящих или дымящихся материалов, таких как горячий пепел и сигареты.

ДОПОЛНИТЕЛЬНЫЕ ОПАСНОСТИ

  • УБЕДИТЕСЬ, что земля твердая и ровная, чтобы предотвратить опрокидывание оборудования.
  • ЗАПРЕЩАЕТСЯ использовать на мокрых поверхностях, эта машина предназначена только для сухого использования.
  • ВЫКЛЮЧИТЕ все элементы управления перед отключением от сети.
  • НЕ ИСПОЛЬЗУЙТЕ без установленного мешка для пыли и/или фильтров. Замените систему сбора и/или фильтры, как описано в руководстве.

ТЕПЛОВАЯ ЗАЩИТА
Если система тепловой защиты активирована, выполните следующие действия:

  1. Выключите машину и выньте шнур питания из розетки.
  2. Проверьте, не заполнен ли пылесборник, не забит ли вакуумный шланг или фильтр.
  3. Сброс термозащиты может занять до 45 минут.

ЭТИКЕТКА БЕЗОПАСНОСТИ
Проверьте все данные, указанные на предупредительной этикетке на передней части пылесборника. Обязательно замените этикетку, если она повреждена или нечитаема, так как несоблюдение этой этикетки может привести к поражению электрическим током, травме или возгоранию.

РАБОТА

Перед использованием машины убедитесь, что мощность и громкостьtagе соответствует объемуtage указано на паспортной табличке машины.

  • Убедитесь, что все детали пылесборника собраны правильно и безопасно.
  • Проверьте герметичность шлангового соединения и шлангового фильтра.
  • Убедитесь, что непрерывный мешок застегнут на молнию.Автоматический пылеуловитель Flextool FDC 1M — ЭКСПЛУАТАЦИЯ
  • Поместите пылесборник рядом с рабочей зоной и нажмите на рычаг, чтобы заблокировать передние колеса.
  • Включите переключатель, чтобы начать работу.

Примерка новой коллекционной сумки:

  • Отпустите ремень, удерживающий последнюю сумку.
  • Снимите кольцо держателя мешка и вставьте новый мешок на место.
  • Установите держатель на машину и закрепите ремнем отверстием вверх.
  • Потяните сумку за внешнюю сторону и завяжите стяжкой-молнией.

Для работы с непрерывным мешком:

  • Соберите непрерывный мешок, затем включите машину.
  • Выключите машину, пыль упадет в мешки.
  • Используйте нейлоновую стяжку, чтобы запечатать пакет.
  • Разрезать сумку

УХОД И ПРОФИЛАКТИКА

  • ВНИМАНИЕ: Перед выполнением любого технического обслуживания убедитесь, что устройство выключено из розетки, а шнур питания отсоединен от настенной розетки.
  • Всегда используйте средства индивидуальной защиты при замене фильтра – всегда надевайте пылезащитную маску.

Предварительные фильтры

  • Разблокируйте кл.amps в верхней части бака и снимите верхний узел.
  • Модель FDC-1A. Поверните использованные фильтры предварительной очистки против часовой стрелки, чтобы освободить их, и аккуратно поместите в пластиковый пакет для сбора пыли.
  • Модель FDC-1M — выньте использованный предварительный фильтр из резервуара и аккуратно поместите его в пластиковый пакет для сбора пыли.
  • Вставьте новые фильтры, установите на место верхний узел и защелкните скобу.ampс в позиции

Примечание: При очистке фильтра предварительной очистки будьте особенно осторожны. Не используйте сжатый воздух или воду.
Фильтры HEPA

  • Найдите крышки фильтра в задней части пылесборника и ослабьте их на двух стопорных гайках.
  • ОСТОРОЖНО поднимите фильтр и осторожно поместите его в полиэтиленовый пакет для сбора пыли.
  • Вставьте новый фильтр в обратном порядке.

Примечание: Фильтр HEPA не предназначен для очистки и повторного использования, когда срок службы фильтра подходит к концу, его необходимо заменить новым фильтром.

ЧИСТКА И ХРАНЕНИЕ

  • ОБЯЗАТЕЛЬНО выключите машину и выньте вилку из розетки перед очисткой и обслуживанием.
  • ИЗБЕГАЙТЕ очистки машины с помощью очистителя высокого давления, это может привести к повреждению фильтров и электроники.
  • При очистке машины надевайте соответствующие средства индивидуальной защиты.
  • Все детали, которые загрязнились после обслуживания (например, фильтры), должны быть надлежащим образом утилизированы в пластиковых пакетах для удержания частиц пыли в соответствии с местными правилами утилизации.

Примечание: Пожалуйста, утилизируйте упаковочный материал и использованные компоненты машины безопасным для окружающей среды способом в соответствии с местными правилами утилизации.

ПОИСК НЕИСПРАВНОСТЕЙ

Симптом Возможное  Решение проблемы
Мотор не заводится Нет питания Подключите машину
Кабель неисправен Заменить кабель
Переключатель неисправен Заменить переключатель
Плавный пуск неисправен Замените модуль плавного пуска.
Двигатель останавливается сразу после запуска Неправильный предохранитель Подключить к правильному предохранителю
Ярлык в кабеле/машине Отправить в ремонт
Мотор работает, но всасывания нет Шланг подключен неправильно Проверьте соединения шлангов
Шланг забит/заблокирован Чистый шланг
Нет мешка для сбора пыли Установите систему сбора пыли
Мотор работает, но плохо всасывает Отверстие в шланге Заменить шланг
Фильтр забит Очистите/замените фильтр
Свободная верхняя крышка Регулировать
Дефектные прокладки Замените поврежденные прокладки
Пыль слетает с мотора Неправильно собранная или поврежденная система фильтрации Отрегулировать/заменить фильтры

ТЕХНИЧЕСКИЕ ДАННЫЕ

Модель Операционный
Масса кг (фунт)
Voltage
В / Гц
Мотор
W
Текущий
A
Расход Воздуха
м3/ч (фут3/ч)
вакуум
мбар
Предварительный фильтр
Тип
Фильтрация
Тип
Фильтр
Уборка
Сбора пыли Габаритные размеры:
I х ш х в мм (дюймы)
Код Продукта
ФДЦ-1М 48
(105)
240
50/60
2 х 1200 10 400
(1312.3)
240 конический 2 х H-класса
H13
Реактивный импульс
(Руководство)
Непрерывный
раскрывающегося
система упаковки
710 х 570 х 1300
(28 х 22.5 х 51.2)
FT100462-UNIT
ФДК-1А 53
(116.8)
240
50/60
2 х 1200 10 400
(1312.3)
240 2 х H-класса
H11
2 х H-класса
H13
Автопульсация
(автоматический)
Непрерывный
раскрывающегося
система упаковки
710 х 570 х 1300
(28 х 22.5 х 51.2)
FT100463-UNIT

Пархем Строительные Принадлежности Pty Ltd
1956 Dandenong Road, Clayton VIC 3168, Австралия
Телефон: 1300 353 986
flextool.com.ua
ABN 80 069 961 968
Это руководство обобщает наши лучшие знания о продукте на основе информации, доступной на момент публикации. Вам следует внимательно прочитать это руководство и рассмотреть информацию в контексте того, как будет использоваться продукт. Наша ответственность за проданную продукцию регулируется нашими стандартными условиями продажи.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:

Любые советы, рекомендации, информация, помощь или услуги, предоставляемые нами в данном руководстве, даны добросовестно и считаются нами уместными и надежными. Тем не менее, любой совет, рекомендация, информация, помощь или услуга, предоставляемые нами, предоставляются без каких-либо обязательств или ответственности, ПРИ УСЛОВИИ, ЧТО вышеизложенное не исключает, не ограничивает, не ограничивает и не изменяет права и средства правовой защиты, предоставленные любому лицу, или обязательства, возложенные на нас любое условие или гарантия, подразумеваемые Законом о Содружестве, штате или территории или постановлением, недействительными или запрещающими такое ограничение исключения или изменение. Можно ожидать, что продукт будет работать так, как указано в этом руководстве, если эксплуатация и эксплуатационные процедуры отдельных продуктов соблюдаются в соответствии с рекомендациями, изложенными в этом руководстве.
Дизайн и технические характеристики могут быть изменены.
Экспортные варианты продукта доступны только для продажи за пределами Австралии.
© Настоящая публикация защищена авторским правом. Все права защищены. Flextool является зарегистрированной торговой маркой компании Parchem Construction Supplies Pty Ltd.

Логотип FlexToolЧТОБЫ ПОЛУЧИТЬ БОЛЬШЕ ИНФОРМАЦИИ
СВЯЖИТЕСЬ С НАМИ ПО ТЕЛЕФОНУ 1300 353 986 ИЛИ ВИЗИТ flextool.com.ua
Версия 1.0 (ноябрь 2022)

Документы / Ресурсы

Рекомендации

Пылеуловители циклонные

Пылеуловители предназначены для очистки транспортируемого газа от твердых (механических) и жидких примесей, сбора и удаления продуктов очистки газа:

  1. содержание примесей в газе на выходе из ПУ должно быть, мг/м3:
  2. твердых (механических) — до 1 (кратковременно не более 100 ч/год до 3);
  3. жидких — до 50 (кратковременно не более 100 ч/год до 100).
  4. эффективность очистки газа по твердым примесям и капельной жидкости размером более 20 мкм — 100 %.



  В соответствии «Правилами промышленной безопасности опасных производственных объектов, на которых используется  оборудование, работающее под давлением (далее ФНП) пылеуловители являются сосудами, работающими под давлением, и относятся к опасным производственным объектам.

  Требования к пылеуловителям

В соответствии с п.212 ФНП на каждом сосуде, работающем под давлением, должна быть вывешена табличка или  нанесена надпись с указанием:

  • станционный номер,
  • регистрационный номер,
  • разрешенное давление,
  • максимально-допустимой  температуры стенки сосуда (tмин 0С) в соответствии с паспортными характеристиками,
  • минимально-допустимой  температуры стенки сосуда (tмакс 0С) в соответствии с паспортными характеристиками,
  • даты следующего наружного и  внутреннего  осмотров   и   гидравлического испытания.

Надпись должна быть нанесена краской на видном месте или на специальной табличке форматом не менее 200х150 мм.

Запорная арматура, устанавливаемая на пылеуловители, должна иметь следующую маркировку:

  • наименование или товарный знак изготовителя,
  • условный проход, (мм),
  • условное давление, МПа (допускается указывать рабочее давление и допустимую температуру),
  • направление потока среды,
  • марку материала корпуса,
  • указатель положения открытия и закрытия,
  • на ручном приводе стрелками обозначают направления открытия и закрытия арматуры,
  • технологическую нумерацию.

Допускается эксплуатация пылеуловителей без сбросных предохранительных клапанов*.

* — установка предохранительных клапанов на пылеуловителях не требуется (п.316 ФНП и письмо Госгортехнадзора № 06-20-200/400 от 31.05.85).

Пылеуловители должны быть снабжены:

  • манометрами, для местного замера давления газа на входе и выходе из сосуда,
  • устройствами, обеспечивающими полное удаление воздуха из верхних точек внутренней полости сосуда (вентиль для стравливания воздуха в самой верхней точке сосуда).

Молниезащита и заземление должны быть выполнены в соответствии с проектной документацией и требованиями действующих нормативных документов.

Манометры для измерения давления в пылеуловителях должны иметь класс точности не ниже 1,5. Предел измерения рабочего давления в сосуде должен находиться во второй трети шкалы манометра.

На шкале манометра сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.

Манометр устанавливается так, чтобы его показания были отчетливо видны обслуживающему персоналу. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м — не менее 160 мм. Установка манометров выше 3 м от уровня площадки обслуживания не допускается.

Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного без выключения сосуда.

Манометр не допускается к применению в случаях, когда:

  • отсутствует пломба или клеймо с отметкой о проведении поверки;
  • просрочен срок поверки;
  • стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;
  • разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.

Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

Для обслуживания, внутреннего осмотра и выполнения ремонтных работ в корпусе пылеуловителя имеются 2 люк-лаза.

Допускается эксплуатация пылеуловителей без подогрева и теплоизоляции.

Система сбора дренажа из пылеуловителей предназначена для сбора и хранения продуктов очистки газа и включает в себя буферный коллектор/емкость (Е1), емкость сбора продуктов очистки (Е2) и необходимые дренажные и продувочные трубопроводы (в зависимости от конструкции).

Дренажные и продувочные линии пылеуловителей должны предусматривать:

  1. тепловую изоляцию и подогрев,
  2. проектное количество опор и крепления к опорам с помощью хомутов,
  3. отсутствие непроходных, тупиковых участков,
  4. наличие дроссельной шайбы или местного сужения на продувочном трубопроводе перед Е2,
  5. обозначение дросселирующих устройств на продувочном трубопроводе и возможность их оперативной очистки.

Корпус пылеуловителя, запорная арматура и трубопроводы обвязки должны быть защищены от коррозионного воздействия внешней среды климатически стойким защитным (лакокрасочным) покрытием, разрешенным к применению в ОАО «Газпром» и в соответствии с «Концепцией применения защитных покрытий на объектах ООО «Газпром трансгаз Югорск». Цветовая окраска — в соответствии с «Приложением к книге фирменного стиля ОАО «Газпром». Цветовые решения технологического оборудования объектов ОАО «Газпром».

Описание и работа пылеуловителя

Пылеуловители (ПУ) предназначены для очистки природного газа от мехпримесей и капельной жидкости перед газоперекачивающими агрегатами с целью защиты их от эрозионного износа.

 Эффективность очистки в пылеуловителях зависит от количества циклонов и от качества обслуживания этих пылеуловителей эксплуатационным персоналом в соответствии с режимом, на который они запроектированы.

 Характеристики пылеуловителей:

Параметры

PROSER

111500

ГП144

ГП 604

ГП628

Материал

А537

09Г2С

09Г2С

09Г2С

Высота корпуса  (мм.)

4286

6600

6600

5100

Внутренний диаметр (мм.)

1730

2000

2000

1900

Толщина стенки (мм.)

55,6

55

52

55

Толщина стенки (мм.)

38

55

60

55

Масса (кг)

38000

30000

29395

30940

Число циклонов

43

5

5

6

Производительность по газу Q (млнкуб.м./сут)

20

20

20

25

Номинальный объем Vн (л)

8500

25000

25000

20000

Рабочий объем V (по жидкости)

——

5200

5200

5000

Р рабочее (МПа )

76,4

7,5

7,5

7,5

Р расчетное (МПа)

76,4

7,5

7,5

7,5

Р пробное при гидроиспытании (МПа)

114.7

9,4

9,4

9,4

T рабочей среды Tраб.   (0С)

-60 – (120)

20-100

-20 – (80)

-20 – (80)

T расчетная стенки Tрас.  (0С)

130

100

80

100

T минимальная допустимая стенки аппарата       (0С)

-60

-60

-60

-60

Пылеуловитель представляет собой вертикальный цилиндрический аппарат, внутри которого расположена группа из 5 или 6 циклонных элементов типа ЦН-15 диаметром 600мм. Циклонные элементы установлены на горизонтальной перегородке, делящей аппарат на 2 части: в нижней части собираются уловленные твердые частицы и жидкость, а в верхней – установлена группа циклонных элементов и организованна зона сбора и выхода очищенного газа. В горизонтальной перегородке расположен люк ДУ500 для возможности внутреннего осмотра корпуса аппарата в зоне циклонных элементов и два дренажных отверстия диаметром 10мм для удаления жидкости с решетки при остановке аппарата. В корпусе аппарата имеются 2 люка-лаза для удобства обслуживания аппарата (для внутреннего осмотра и выполнения ремонтных работ внутри аппарата). Для установки приборов измерения давления, температуры, перепада давления и сигнализации уровня жидкости предусмотрены необходимые штуцеры.

Пылеуловитель работает следующим образом:

Неочищенный газ подается из коллектора по входному трубопроводу в аппарат и распределяется через центральную трубу по циклонным элементам. В циклонных элементах происходит закручивание потока газа на винтовом завихрителе и далее в корпусе циклона за счет центробежных сил происходит отделение из потока газа более тяжелых частиц (твердых и жидких), которые направляются под своей тяжестью вниз в коническую часть циклона и далее собираются в нижней части корпуса аппарата.

 Газ, очищенный от механических частиц и жидкости, поднимается по выходной трубе циклона и направляется к штуцеру выхода газа и далее через трубопровод в коллектор выхода газа. Выделенные мехпримеси из нижней части аппарата удаляются через дренажный штуцер Ду100 (150) в дренажный коллектор, а жидкость через штуцер Ду80 – в свой коллектор и далее в дренажную емкость.

 На нижнем днище аппарата снаружи установлен подогреватель змеевикового типа, предназначенный для обогрева нижнего днища аппарата с целью предотвращения замерзания жидкости. Нижнее днище аппарата вместе со змеевиком подлежит теплоизоляции. Допускается проведение теплоизоляции аппарата до высоты верхнего предельного уровня жидкости, указанной на чертеже пылеуловителя при большом содержании в газа жидкости (исходя из опыта эксплуатации).

 При наличии теплоизоляции аппарата рекомендуется также теплоизоляция дренажных трубопроводов. Толщина изоляции аппарата – 100мм, определена из условий теплопотерь при температуре окружающего воздуха  -400С  и  -550С.

 Тип теплоизоляции – плиты минераловатные на синтетическом связующем. В качестве защитного слоя принимается лист алюминиевый толщиной 0,8мм.

Эксплуатация и техническое обслуживание

Эксплуатация пылеуловителей должна производиться в соответствии с параметрами, указанными в технической документации на аппарат (в паспорте, сборочном чертеже, заключении экспертизы промышленной безопасности).

Порядок пуска пылеуловителя:

  1. Открыть краны подачи газа на манометр и на линиях отбора
    давления;
  2. Открыть байпас и вытеснить воздух из ПУ.
  3. После удаления воздуха, закрыть кран на свечу.
  4. Заполнить пылеуловитель природным газом, через байпас входного крана, наблюдая за показаниями манометра. При отсутствии байпаса заполнение производится через частично приоткрытый входной кран. (Указать один из вариантов).
  5. Повышение давления до рабочего (при пуске) и понижение его (при остановке) должно производиться ступенчато в соответствии с требованиями п. 4.7.6. при этом гидравлические удары не допускаются.
  6. Ступенчато довести давление в сосуде до рабочего, постоянно наблюдая за показаниями  манометра. Последовательность подъема давления при пуске:
    • до 3 кгс/см² — через 15 мин.

    • от 3  до 30 кгс/см²  — через 10 мин.

    • от 30 до 50 кгс/см² — через 10 мин.

    • от 50 до 75 кгс/см² — через 10 мин.

При пуске и остановке пылеуловителей в зимнее время следует ступенчато снижать/повышать рабочее давление, соблюдая следующую последовательность:

    • до 3 кгс/см²  — через 15 мин.

    • 3 — 18 кгс/см²  — через 15 мин.

    • 18 — 37 кгс/см²  — через 15 мин.

    • 37 — 75 кгс/см²  — через 15 мин.

При достижении рабочего давления открыть краны на выходе и
входе газа в ПУ.

Закрыть кран на байпасе.

Продуть пылеуловитель.

Открыть краны (задвижки) на дренажной линии между ПУ и буферной емкостью/коллектором Е1 (при наличии).

Открыть вентили указателя уровня жидкости на уровнемерах. Проверить работоспособность и настроить приборы КИПиА.

После этого пылеуловитель считается находящимся в работе.

Порядок обеспечения режима эффективной очистки газа методом временной приостановки одного из пылеуловителей УОГ в зависимости от режима работы КЦ:

При временной приостановке пылеуловителя по режиму транспорта газа давление в аппарате не стравливается.

Проверить наличие конденсата методом продувки в соответствии с требованиями п. 5 настоящей инструкции.

Закрыть кран на трубопроводе выхода газа.

Закрыть кран (задвижку) на дренажной линии между ПУ и буферной емкостью Е1.

В зимнее время периодически, не менее 2-х раз в месяц, следует производить проверку наличия конденсата в резервных пылеуловителях через продувочную линию.

Порядок остановки пылеуловителя для осмотра, очистки, технического освидетельствования, диагностирования и ремонта:

Закрыть кран на трубопроводе входа газа.

Закрыть кран на трубопроводе выхода газа.

Проверить наличие конденсата методом продувки.

Закрыть краны (задвижки) на дренажной линии между ПУ и буферной емкостью Е1. Отключить уравнительную линию (при наличии).

Открыть кран на свечу. При выполнении работ в зимнее время использовать ступенчатую схему  снижения давления.

Убедиться в отсутствии давления в пылеуловителе.

Вскрыть люк-лазы в соответствии с требованиями безопасности.

Слить жидкость из указателей уровня и камер сигнализатора уровня.

Аварийная остановка пылеуловителя.

Пылеуловитель должен быть немедленно остановлен:

  • если давление в сосуде поднялось выше разрешенного и не снижается, несмотря на меры, принятые персоналом;

  • при обнаружении в сосуде и его элементах, работающих под давлением, неплотностей, выпучин, разрыва прокладок;

  • при неисправности манометра и невозможности определить давление по другим приборам;

  • при неисправности предохранительных блокировочных устройств;

  • при возникновении пожара, непосредственно угрожающего сосуду, находящемуся под давлением.

Порядок аварийной остановки пылеуловителя:

  1. Закрыть кран на трубопроводе входа газа.
  2. Закрыть кран на трубопроводе выхода газа.
  3. Закрыть краны (задвижки) на дренажной линии между ПУ и буферной емкостью Е1. Отключить уравнительную линию (при наличии).
  4. Открыть кран на свечу.
  5. Убедится в отсутствии давления в пылеуловителе.
  6. Записать причины аварийной остановки пылеуловителя в оперативный журнал.
  7. После устранения причин аварийной остановки производится пуск ПУ в работу.

Количество одновременно включенных в работу пылеуловителей в установке очистке газа КЦ определяется в зависимости от фактической производительности газопровода и технических характеристик аппаратов.

Эффективная работа пылеуловителей определяется в соответствии с графиком (из паспорта или заводской инструкции по эксплуатации). График необходимо приложить к инструкции.

Производительность аппарата определяется по формуле и зависит от температуры  и плотности газа (из паспорта или заводской инструкции по эксплуатации). Расчёт производительности необходимо приложить к инструкции.

Порядок продувки пылеуловителей

В процессе эксплуатации необходимо предусмотреть следующий порядок удаления жидкости из ПУ (указать один из вариантов):

  • при включенном сливе конденсата из пылеуловителей и работающей сигнализации уровня жидкости буферных емкостей – удалять конденсат  из буферной емкости Е1 в емкость сбора конденсата Е2 при срабатывании сигнала «верхний уровень», при этом проверку  пылеуловителей производить не требуется;
  • при включенном сливе конденсата из пылеуловителей и неработающей или отсутствующей сигнализации буферных емкостей Е1 –  ежедневно проверять продувкой газа наличие конденсата в буферной емкости Е1, при этом продувку пылеуловителей производить не требуется;
  • при отключенном сливе конденсата из пылеуловителей и отсутствующих или неработоспособных буферных емкостях Е1 –  ежедневно производить, через нижний дренаж, проверку наличия жидкости в одном из пылеуловителей, в случае обнаружения её наличия  произвести продувку всех ПУ установки очистки газа КЦ;

в зимнее время производить продувку ПУ и буферной емкости Е1 не менее 2-х раз в месяц для проверки работоспособности продувочных и дренажных линий.

Способ продувки пылеуловителя

Продувка выполняется бригадой исполнителей в составе не менее двух  человек. При этом один из них контролирует давление в емкости сбора конденсата Е2.

  1. Проверить положение задвижек на трубопроводах между ПУ, Е1, Е2.
  2. Последовательность открытия/закрытия задвижек на продувочной и дренажных линиях (пример в зависимости от схемы УОГ КЦ):
  3. открывается первая по ходу дренажа задвижка на продувочном  патрубке ПУ.
  4. открывается вторая по ходу дренажа задвижка на продувочном  патрубке ПУ;
  5. открывается первая по ходу задвижка  на общем продувочном трубопроводе;
  6. открывается вторая по ходу дренажа задвижка (продувочная) на общем продувочном трубопроводе и производится вытеснение   жидкости и шлама в емкость Е2;

Все задвижки открывают медленно, во избежание гидравлического удара.

Запрещается использовать запорную арматуру в качестве дросселирующего органа между ПУ и емкостью сбора конденсата Е2. Для этой цели устанавливаются специальные шайбы или сужающие устройства на трубопроводе перед емкостью.

При удалении жидкости через дренаж необходимо следить за  ходом  процесса дренажа. Окончание выхода жидкости сопровождается резким изменением  шума (тон повышается), понижается температура за дроссельной шайбой, уменьшаются  толчки  и вибрация трубопроводов.

Закрытие задвижек проводится в обратной последовательности.

В случае, если продувочная задвижка приоткрыта на четверть, а сброса газа или жидкости из ПУ не происходит, необходимо задвижки закрыть для определения и устранения причины невозможности продувки.

Определить причины невозможности выполнения продувки ПУ. Возможными причинами могут быть:

  • неверно собранная схема продувки,
  • засорение дроссельной шайбы или сужающего устройства,
  • замерзание жидкости в трубопроводе.

При устранении этих причин необходимо учитывать то, что отдельные участки продувочного трубопровода могут находиться под давлением газа.

В случае образования льда в арматуре и трубопроводах отогрев производить  горячей  водой или  паром. Отогрев огнем запрещен.

Запрещается продувка пылеуловителей в случае:

  • нарушения состояния опор, отсутствия фиксирующих хомутов дренажного трубопровода,
  • отсутствия освещения установки очистки газа КЦ в тёмное время суток.

Пылеуловитель не реже одного раза в год должен быть остановлен и
полностью очищен от жидкости и мехпримесей.

Экология на производстве

ИНСТРУКЦИЯ по эксплуатации и обслуживанию установки очистки газа: циклон типа ЦН-15

УТВЕРЖДАЮ

Главный инженер

Предприятие такое-то

_________ФИО.

«___»_________ 20__ г.

ИНСТРУКЦИЯ

по эксплуатации и обслуживанию установки очистки газа:

циклон типа ЦН-15

1.ВВЕДЕНИЕ:

Настоящая инструкция составлена на основании:

Правил эксплуатации установок очистки газа (ПЭУ), утвержденных Министерством химического и нефтяного машиностроения СССР 28.11.1983 г.

Правил проектирования, монтажа, приемки в эксплуатацию вентиляционных установок, утвержденных Президиумом  ЦК профсоюза рабочих авиационной и оборонной промышленности.

2.ОБЩИЕ ПОЛОЖЕНИЯ

2.1.В инструкции изложены основные положения по эксплуатации и обслуживанию циклонов типа ЦН-15.

2.2. В дополнение к данной инструкции необходимо руководствоваться следующими основными нормативными документами:

2.2.1. ГОСТ 12.1.005-88 ССБТ «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

2.2.2. ГОСТ 17.2.3.02-78 «Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями».

2.2.3. ГОСТ 12.1.004-91 ССБТ «Пожарная безопасность. Общие требования».

2.2.4. ГОСТ 12.4.021-75 «Системы вентиляционные. Общие требования».

2.3. К эксплуатации допускаются смонтированные, отлаженные и испытанные пылеулавливающие установки (циклоны).

2.4. Ответственным за эксплуатацию циклонов является главный энергетик предприятия.

2.5. Непосредственной эксплуатацией пылеулавливающих установок (циклонов) занимается слесарь по вентиляции, знающий их устройство, усвоивший правила их безопасной и правильной эксплуатации и прошедший инструктаж по охране труда.

3. УСТРОЙСТВО ЦИКЛОНА ЦН-15

3.1. Очистка воздуха от пыли в циклонах осуществляется за счет центробежных сил. Запыленный воздух через входной патрубок тангенциально (по касательной) вводится в верхнюю часть циклона, винтообразную крышку – закручивающий аппарат. Далее вращающийся поток опускается по кольцевому пространству, образуемому  цилиндрической частью корпуса, а затем, продолжая вращаться, выходит из циклона в выхлопную трубу. Частицы пыли, масса которых достаточно велика, успевают достигнуть стенок циклона и отделяются от потока воздуха.  Под действием силы тяжести и осевого течения в сухих циклонах отделившиеся частицы пыли опускаются и через пылевыпускное отверстие попадают в бункер, где и оседают.

3.2. Циклоны изготавливаются правого и левого исполнения (у правого циклона движение воздуха при взгляде сверху происходит по ходу часовой стрелки, у левого против хода часовой стрелки).

3.3. Общий вид циклона представлен на рисунке 1.

Рукавные фильтры типа ФРО­-Н

4. Использование рукавных фильтров типа ФРО-Н с мешками-накопителями (Н) отходов, в которых бункерная часть содержит шнек, а патрубки для крепления мешков − накопителей древесных отходов снабжены пневмошиберами и датчиками для фиксации заполнения накопителей (рис. 2), изготавливаемых компанией JHM-Moldow. читать далее…

Абразивостойкий циклон типа CЦH-50, Циклон СЦН-50

Абразивостойкий циклон типа CЦH-50 необходим  для эффективной очистки газа от абразивной пыли в литейных производствах, энергетике, металлургии, в производстве строительных материалов. Срок службы данного циклона больше в 1,5–2,5 раза по сравнению с циклоном ЦН-15 Читать далее…

Вертикальный прямоточный циклон типа ВПЦ, Циклоны ВПЦ

Вертикальный прямоточный циклон типа ВПЦ совмещает важные свойства противоточного и прямоточного циклонов, создан с целью  улавливания абразивных пылей средней и крупной дисперсности. Степень очистки газов от пыли достигает  96 %. Срок эксплуатации  циклона ВПЦ Читать далее….

Батарейный циклон типа БЦ

Батарейный циклон типа БЦ очищает  дымовые газы тепловых электростанций, промышленных котельных, сжигающих твердое топливо и  в других отраслях промышленности. Собирается батарейный циклон из нескольких десятков и даже сотен циклонных элементов Читать далее…

Износостойкий циклон с пылевыводным каналом типа ЦПКИ,Циклон ЦПКИ

Циклон ЦПКИ производится  в двух вариантах – по схеме стандартного циклона и по схеме циклона-разделителя, имеющего возможность одновременно отделять уловленную пыль на крупные и мелкие фракции. По производительности и степени отчистки Циклон типа ЦПКИ схож по характеристикам с циклоном ЦН-15 Читать далее…

Циклон с двойным выводом газа типа ДВГ НИИОГАЗ, ДП-10 , ДП-10А, ДП-12, ДП-12М, ДП-15

Циклон с двойным выводом газа типа ДВГ несет на себе два осевых патрубка для вывода очищенного газа, один из которых выходит сквозь крышку циклона, а второй – через нижнюю часть и бункер. Нижний выхлопной патрубок на конце, расположенном внутри корпуса циклона, оснащен цилиндрическим насадком Читать далее…

Дымосос-пылеуловитель типа ДП

Дымосос-пылеуловитель типа ДП Создан  для транспортировки и очистки дымовых газов и аспирационного воздуха от пыли со средним размером частиц более 20 микрон. Дымосос-пылеуловитель вполне может заменить циклоны ЦН-15 и БЦ-2 в качестве  самостоятельного аппарата обеспыливания Читать далее…

Циклон со спиральным входом газа типа СЦН-40,Циклон СЦН -40

Циклон СЦН -40 обладает более  высокой степенью очистки по сравнению с чаще применяемыми циклонами ЦН-15, СК-ЦН-34 и УЦ-38. Вынос пыли из циклона СЦН-40 в 2,5 раза меньше циклона ЦН-15 и в 1,5 раза меньше циклона СК-ЦН-34 и УЦ-38 Читать далее….

Вентиляционный пылеулавливающий агрегат ЗИЛ-900

Аппарат включает корпус, где находятся сухой циклон и матерчатый 7-рукавный фильтр, вентилятор с электродвигателем, механизм встряхивания и бункер с совком, предназначенным для сбора выделяемой пыли. Читать далее…

Фильтры для сверхтонкой очистки атмосферного воздуха от микроорганизмов, пыли и радиоактивных аэрозолей

Фильтры с сверхтонкой очисткой гарантируют практически абсолютную очистку воздуха. Данные фильтры обладают рамочной конструкцией в виде нескольких П-образных рамок, между которыми имеется фильтрующий материал. Читать далее…

Разновидность воздушных фильтров

Фильтры I класса (волокнистые) удерживают частицы пыли всех размеров в результате прикасания и диффузии, а крупные частицы пыли — в процессе их зацепления волокнами, которые заполняют фильтр.В фильтрах II класса (волокнистые фильтры с толстыми волокнами) частицы меньше 1 мкм удерживаются не полностью.  В фильтрах III класса, наполненных проволокой, более толстыми волокнами, зигзагообразными и перфорированными листами и т.п., действует в основном инерционный эффект. Читать далее…

Эффективность электрических пылеуловителей

В электрических пылеуловителях частицы пыли, содержащиеся в воздухе, получают заряд и оседают на осадительных электродах. Процессы эти происходят в электрическом поле, сформированном двумя электродами с разными зарядами. Один из электродов одновременно выступает в роли осадителя. Читать далее…

Свойства мокрых пылеуловителей

Входной и выходной патрубки у циклона данного вида могут располагаться под углом от 0 до 225°. В горизонтальной верхней части циклона есть два люка для наблюдения за работой насадок, проводящих воду. Степень очистки в таких циклонах-промывателях достигает 95%. Используют циклоны-промыватели для очистки воздуха от разных видов пыли, кроме волокнистых и цементирующихся. Устанавливают их на всасывании. Читать далее…

Промышленная вентиляция. Ее характеристика

Чтобы поддерживать в помещении установленные санитарно-гигиенические параметры воздушной среды надо постоянно удалять загрязненный (отработанный) воздух и обеспечивать поступление свежего воздуха, то есть осуществлять воздухообмен. Удаление отработанного воздуха из помещения выполняется вытяжной вентиляцией (вытяжкой, циклоном), чистый воздух подается за счет приточной вентиляции (притоком). Читать далее…

Требования к вентиляции помещений промышленного назначения

При расчетах вентиляции необходимые метеорологические условия и предельно возможные концентрации вредных веществ в воздухе помещений для работы определяют согласно существующим санитарным нормам проектирования предприятий промышленности. Читать далее…

Тканевые пылеуловители: их описание и эксплуатация

Тканевые виды пылеуловителей в зависимости от формы фильтрующей поверхности выполняют рамочными и рукавными. В качестве фильтрующего материала используют фильтр-сукно, хлопчатобумажные ткани, шерсть, капрон, стеклоткань, лавсан и разные сетки. Читать далее…

Разновидность устройств для очистки воздуха

Воздух, переходящий в атмосферу из местных отсосов предприятий и общеобменной вентиляции помещений производства, который содержит вредные вещества, должен быть очищен и рассеян в атмосфере с соблюдением санитарных норм проектирования предприятий промышленности. Читать далее…

Сухие пылеулавливатели: описание и применение

Циклоны используются широко для очистки вентиляционных выбросов от пыли, а также они распространены во многих отраслях промышленности (керамической, горнорудной, энергетической и т.д.). Более широкое распространение получили циклоны СИОТ, НИИОГаз и ЛИОТ. Читать далее…

Характеристика промышленной вентиляции

При наличии в помещении нагретых поверхностей оборудования воздух, соприкасаясь с ним, нагревается, его плотность становится меньше плотности окружающих масс воздуха и он вытесняется вверх. Так образуются тепловые струи. Читать далее…

Требования, предъявляемые к вентиляции

При расчетах вентиляции требуемые метеорологические условия и предельно допустимые концентрации вредных веществ в воздухе рабочих помещений определяют по санитарным нормам проектирования промышленных предприятий. Читать далее…

Расчет вентиляционного устройства

При поступательно-вращательном движении пыль, находящаяся в воздухе, под действием центробежной силы движется к наружной стенке циклона и, ударяясь об нее, оседает вниз. Наиболее мелкие частицы, не успевшие дойти до наружной стенки циклона, уносятся из циклона через внутреннюю выхлопную трубу. Читать далее…

Методы расчета циклонов

Подставляя все полученные величины в уравнение (9), получим время, в течение которого частица пыли с минимальным диаметром и наиболее невыгодно расположенная, т.е. находящаяся у внутренней стенки циклона, дойдет до наружной его стенки. Читать далее…

Виды устройств очистки воздуха

Воздух, выбрасываемый в атмосферу из системы местных отсосов и общеобменной вентиляции производственных помещений, содержащий загрязняющие вещества, должен очищаться и рассеиваться в атмосфере с учетом требований санитарных норм проектирования промышленных предприятий. Читать далее…

Характеристика сухих пылеуловителей

Для повышения эффективности очистки и сокращения времени осаждения пылевых частиц, т. е. сокращения длины камеры, ее разбивают на ряд каналов или устраивают лабиринты. Из-за своей громоздкости все эти камеры широкого распространения не получили. Эффективность очистки в лабиринтовых камерах доходит до 55—60%. Читать далее…

Характеристика мокрых пылеуловителей

К мокрым инерционным пылеуловителям относятся центробежные скрубберы, циклоны-промыватели, пылеуловители Вентури и др. Читать далее…

Тканевые пылеуловители: описание и применение

При применении тканевых пылеуловителей степень очистки воздуха может составлять 99% и более. При пропускании запыленного воздуха через ткань содержащаяся в нем пыль задерживается в порах фильтрующего материала или на слое пыли, накапливающейся на его поверхности. Читать далее…

Электрические пылеуловители

В электропылеуловителях содержащиеся в воздухе частицы пыли приобретают заряд и осаждаются на осадительных электродах. Эти процессы происходят в электрическом поле, образованном двумя электродами с разноименными зарядами. Один из электродов является одновременно и осадителем. Читать далее…

Фильтры воздушные

Воздушные фильтры могут быть разделены на три класса, из которых фильтры I класса задерживают пылевые частицы всех размеров (при низшем пределе эффективности очистки атмосферного воздуха 99%), фильтры II класса — частицы размером более 1 мкм (при эффективности 85%), а фильтры III класса — частицы размером от 10 до 50 мкм (при эффективности 60%). Читать далее…

Фильтрующие материалы ФП

Фильтры с материалом ФП обеспечивают практически абсолютную очистку воздуха. Эти фильтры имеют рамочную конструкцию в виде набора П-образных рамок, между которыми уложен фильтрующий материал ФП . Читать далее…

Индивидуальные агрегаты для очистки воздуха от пыли

Аппарат состоит из корпуса , в котором размещены сухой циклон и матерчатый семирукавный фильтр , из вентилятора с электродвигателем , встряхивающего механизма и бункера с совком для сбора выпадающей пыли. Читать далее…

Методы очистки от вредных примесей

Методы, применяемые для очистки воздуха от пылевых и газообразных загрязнителей, и требуемая эффективность очистки определяются в первую очередь санитарными и технологическими требованиями и зависят от физико-химических свойств самих примесей, от состава и активности реагентов и от конструктивного решения устройств, применяемых для очистки. В связи с этим применяемые методы очистки весьма разнообразны и отличаются как по конструкции аппаратов. Читать далее…

Испытание и наладка устройств для очистки воздуха от пыли

Устройство для очистки воздуха от пыли испытывают, чтобы определить эффективность его действия, основным показателем которой является соответствие конечного содержания пыли в воздухе, выбрасываемого в атмосферу, требованиям санитарных норм. Если пылеочистные устройства не дают необходимого эффекта, то проводят соответствующую наладку. Читать далее…

Понравилась статья? Поделить с друзьями:

А вот и еще интересные новости по теме:

  • Fluke lvd2 инструкция на русском языке
  • Исузу nqr75 руководство по ремонту
  • Тех руководство по замене масла в акпп
  • Now foods d3 2000 инструкция по применению
  • Могилевский овдт руководство

  • 0 0 голоса
    Рейтинг статьи
    Подписаться
    Уведомить о
    guest

    0 комментариев
    Старые
    Новые Популярные
    Межтекстовые Отзывы
    Посмотреть все комментарии
