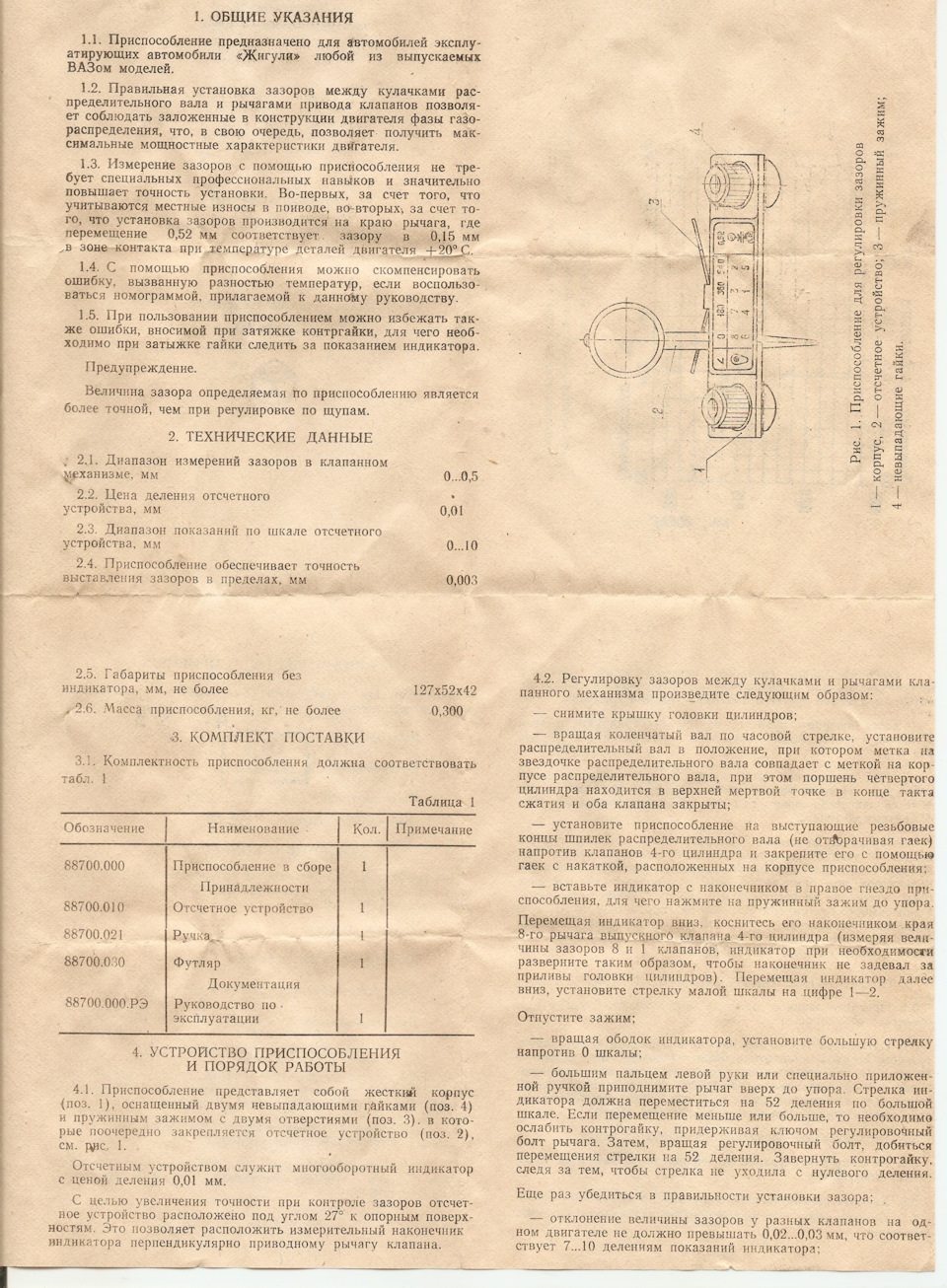

Приспособление для регулировки зазоров 88700 (для двигателей Жигулей), руководство по эксплуатации:
К сожалению, инструкция несколько потрепалась за это время (с 1983 года), качество сканов плоховатое.
Само приспособление никогда не использовал лично, а вот микрометр (индикатор часового типа ИЧ-10) из комплекта довольно удобен для некоторых других задач, поскольку у него добавлен тонкий узкий наконечник.
Изображения из альбомов:
- Инструменты
В эти выходные ездил на городской рынок. Когда проходил по барахолке — место, где люди пенсионного возраста продают нужные и не очень, чаще всего очень «бывшие в употреблении» вещи, то мое внимание привлекла небольшая коробочка серого цвета.
Когда я открыл ее, то увидел, что в ней находится приспособление для регулировки зазоров клапанов на ВАЗ классику. Продавал дедушка лет под 70 или около того. Он рассказал, что когда-то приобретал это приспособление для своей шестерки, но машину угнали, и он даже им никогда не пользовался. С тех пор оно лежало у него дома. Я бегло осмотрел индикатор, поигрался стрелкой, убедился, что механизм работает без заеданий и хрустов.
По внешнему виду содержимого коробочки мне сразу стало ясно, что в работе приспособление не было. Нет ни царапин, ни отпечатков пальцев, ни следов масла и прочих загрязнителей. Только крошево от рассохшегося поролона, который имеется в коробке.
Цена данного приспособления 250 рублей. Я не знаю, сколько сейчас стоит подобное приспособление в подобном состоянии, но мне как-то предложили отрегулировать клапана «по рейке, не щупом» за 400 рублей. Я немного поразмыслил, прогулялся по барахолке, потом вернулся и купил его. Осталось научиться пользоваться им. Инструкция Ленинградского инструментального завода в комплекте. Когда я дома стал еще раз осматривать свою покупку, в инструкции обнаружил дату выпуска — 04.85 и цену — 11 рублей 50 копеек. Грубо говоря эта штука пролежала у предыдущего хозяина 30 лет без дела.))) И ведь он никому ее не подарил, не продал, не давал в пользование.))) Жаль, что машину у него угнали. В те годы ее было непросто купить, стоили они также недешево.
Теперь сижу и думаю: а ведь сколько полезных вещей еще лежит у таких запасливых дедушек, потому что «есть-пить не просят». Сколько еще по гаражам стоит незаезженных жигулей, москвичей, волг, мототехники. Просто надо активно общаться с населением, с дедушками и бабушками, которые обычно помнят, кто на чем ездит или ездил, продает или продал свою технику. Ну и конечно иметь в кармане солидную сумму денежных средств, чтобы в любой момент «выхватить» редкий и ценный экземпляр, будь то мотоцикл, машина, запасная часть либо просто приспособление…
Вот теперь мечтаю приобрести индикатор качества смеси ИКС-1 производства СССР в хорошем состоянии. Чтобы регулировать карбюратор. Может быть, мне повезет, и какой-нибудь дедушка вынесет его на барахолку)))
Фотографии для ознакомления сделал, как обычно, на камеру своей старой «Нокии» 3,2 мп. Такое ощущение, что с каждым разом она фотографирует все хуже и хуже…
В данной статье я подробно и с фотографиями опишу процесс регулировки клапанов не простым щупом а специальной рейкой с индикатором, рейкой регулировка получается намного точнее т.к. она регулирует с учетом выроботки и всех неровностей на поверхности деталей. Но регулировать тоже надо приспособится.
Итак. Снимаем с авто кастлюлю карбюратора, отцепляем привод педали газа, шланг отвода картерных газов и снимаем плапаную крышку. Для удобства хорошо бы еще снять крышку с распределителя зажигания…
Далее проворачиваем двигатель, можно крутить за лопасти механической крыльчатки или специальным ключом за маховик, но я поддомкрачиваю заднее колесо включаю 4 передачу и проворачиваю двигатель крутя колесо. Двигатель нужно проворачивать до совмещения меток на звездочке распредвала с меткой на корпусе подшипников
Одновременно с этим должна совместится метка на шкиве коленвала с длиной меткой на двигателе. К сожалению из-за недостатка места и не очень хорошей освещености сделать фотку не удалось, поэтому привожу фотку найденую в нете
Далее для удобства берем яркий маркер и ставим метки на звездочке распредвала через каждые 90 градусов относительно заводской метки. Для удобства я делаю это с другой стороны звездочки.
Для регулировки нам потребуется щуп для регулировки клапанов или рейка. У меня есть оба инструмента поэтому я регулирую шупом а проверяю регулировку рейкой. Вы можете воспользоваться только одинм инструментом.
Итак берем рейку и прикручиваем ее на крепление блока подшипников
Тут кстати есть маленький ньюанс. Если до упора закрутить все 3 винта рейки то она будет болтаться. Поэтому сначала закручиваем винты до упора а потом начинаем откручивать средний болт до тех пор пока он не зафиксирует рейку в неподвижном состоянии.
Далее надеваем на рейку индикатор
И ставим его лапкой на краешек кулачка регулируемого клапана. На фото получилось не очень хорошо видно но разобрать можно
Далее хватаем специальным захватом кулачок и тянем его вверх, показания прибора должны измениться на 52 деления
Если показания меньше или больше то надо регулировать клапан. Для этого берем ключик на 17 и ослабляем кнтрагайку.
После чего Регулируем зазор ключиком на 13.
Проверяем регулировку и затягиваем обратно контрагайку Придерживая при этом болт ключом на 13, после затяжки повторно проверяем зазор, дело в том что из за затяжки стопорной гайки он слегка уменьшается, и надо приноровиться и брать зазор слегка с запасом.
При регулироке щупом все несколько проще просовываем щуп в зазор( сам щуп видно на втором фото он вставлен в зазор первого клапана. Щуп должен ходить с легким защемлением.
Порядок регулировки.
В положении когда у нас совмещены метки на распредвале и шкиве коленвала регулируем 6 и 8 клапаны.
После регулировки проворачиваем двигатель при этом Коленвал провернется на 180 градусов а распредвал и бегунок распределителя зажигания на 90, для контроля мы и наносили метки маркером.
Провернув распредвал на 90(коленвал на 180) регулируем 4 и 7 клапаны
Проворачиваем еще на 90 (получается распредвал на 180 коленвал на 360) регулируем 1 и 3
Еще поворот на 90 ( распредвал в общем провернулся на 270 коленвал на 540) и регулируем 2 и 5 клапана.
(кстати у владельцев рейки на ней будут метки о последовательности регулировки)
Вот и все. Можно еще раз прокрутить все по кргу проверить правильность регулировки.
Соберам все в обратной последовательности. Крышку ГБЦ не притягиваяте сразу намертво снаяала просто притяните совсем слегка всеми чайками и потом уже дотягивайте, прокладку если она уже старая лучше заменить.
Инструкция по регулировке клапанов
Уже давненько читатели просили сделать подробную статью по регулировке клапанов на Калине с 8-клапанным мотором. Вчера решил заняться данной процедурой на своей машине, хотя поводов для этого не было, двигатель работал тихо и стуков в районе клапанной крышки не было.
Ниже приведу подробный перечень необходимых инструментов и приспособлений для проведения данного техобслуживания Лады Калины.
- Головка на 10 с воротком или трещоткой
- Отвертка крестовая и плоская
- Приспособление для регулировки клапанов для ВАЗ 2108 (так ГБЦ идентичны)
- Набор щупов
- Пинцет или длинногубцы
- Регулировочные шайбы необходимого размера (покупаются после замера зазоров)
Ниже будет рассмотрен подробный порядок работы, с описанием и фотографиями.
Регулировка тепловых зазоров клапанов на Калине 1,6 8-кл.
[infobl style=»warning»]Сразу стоит иметь ввиду, что данную операцию необходимо проводить строго на холодном двигателе. То есть, его температура должна быть около 20 градусов. В противном случае зазоры будут выставлены неверно! Проверено на личном опыте.[/infobl]
Первым делом необходимо снять клапанную крышку, а также выставить распредвал и коленчатый вал двигателя по меткам. Подробно об этом написано в этой статье: Выставление ГРМ по меткам. При выставлении поршень 1-го или 4-го цилиндра находится в верхней мертвой точке (ВМТ).
Я буду показывать порядок регулировки в два приема, а не в четыре, как написано во многих руководствах. Такой метод описан в журнале «За Рулем» а также описан в официальном руководстве от издательства «Третий Рим». Суть данного метода в том, чтобы не прокручивать коленчатый вал 3 раза регулируя по два клапана, а повернув всего один раз, регулировать сразу по 4 клапана. Более подробно опишу по ходу дела.
Итак, смотрим на кулачки распредвала, и те 4 из них, которые подняты в данный момент вверх от клапана, там и замеряем зазоры. Это будут 1,2,3 и 5 клапана.
[infobl style=»info»]Для впускных клапанов допустимый тепловой зазор должен быть 0,20 (+-0,05) мм, а для выпускных 0,35 (+-0,05) мм. Если кто не знает расположение, то оно следующее, если считать слева направо: выпуск-впуск, впуск-выпуск и т.д. Если зазоры отличаются от номинальных, необходимо произвести регулировку с помощью шайб. Толщину H подбираем по формуле: H = B+A-C, где B-толщина старой шайбы, А — измеренный зазор, С — номинальный зазор[/infobl]
Теперь более подробно о процессе извлечения регулировочных шайб Калины. Одеваем планку на шпильки клапанной крышки и фиксируем ее гайками:
После этого рычагом механизма необходимо утопить нужный клапан до самого конца, и в это время вставить упорный рычажок под распредвал, чтобы он удерживал толкатель в нажатом состоянии:
Обратите внимание, что прорезь на толкателе должна находиться спереди, чтобы вам удобно было поддевать и вынимать шайбу. Идеальным инструментом для этого являются длинногубцы:
Затем, когда у вас есть подходящая по толщине новая шайба, сразу вставляем ее на прежнее место:
После чего рычагом придавливаем ее, чтобы он села на место. И разумеется, перед этим вынимаем упорный фиксатор толкателя.
Теперь когда с 4-мя клапанами справились и добились номинальных значений, приступаем к регулировке остальных: 4, 6, 7 и 8 клапанов. Для этого поворачиваем коленчатый вал двигателя на 1 оборот (смотрите по метке на маховике), или же на пол оборота распредвала. Повторяем аналогичную процедуру на втором приеме.
Хочу сказать, что при пробеге в 50 000 км на моей Калине не потребовалось ничего регулировать, так как зазоры были номинальными. Так что, лишний раз лучше туда не лезть, если они не стучат или не зажаты. Если что-то упустил, дополню, пишите! Есть вопросы, задавайте в комментариях!
Содержание
- Расчет зазора
- Зачем нужно регулировать клапана
- Порядок регулировки
- Таблица регулировки по инструкции завода
- Что нужно для регулировки
Много мифов и легенд сложилось вокруг такой необходимой процедуры как регулировка клапанов на ваз 2109, 2114 и 2108. Сначала карбюраторные потом стали инжекторные, но конструкция газораспределительного механизма не поменялась. До 2011 года выпуска даже тепловые зазоры остались прежними. Лишь с приходом легкой ШПГ зазоры стали чуть больше. Седла стали металлокерамические, а поршня легкие. Периодичность регулировки клапанов осталась прежней в 30000 км пробега.
На новом автомобиле регулировать клапана нужно обязательно в первые 3000 км пробега, далее в 15000 и каждые 30000 км. Если не придерживаться периодичности, клапана могут сгореть, седла в головке просесть. К тому же теряется тяга и увеличивается расход топлива. Тепловые зазоры на вазах 2108, 21083, 2109, 21099, 2110, 21102, 2111, 21114, 2112, 2113, 2114, 2115, 1113, 11113, 2170, 2190, приора, гранта (с двигателем 11183), должны быть такие:
- Выпускные 0,35;
- Впускные 0,20 мм.
Тепловые зазоры на новых модификациях с 2011 года на ваз 8 клапанные лада гранта, калина 2, приора, с двигателем 21116
- Выпускные 0,4 мм;
- Впускные 0,25 мм.
Расчет зазора
Для того чтобы узнать размеры шайб существует формула регулировки:
H = B + (A — C)
H – толщина новой шайбы;
B – толщина шайбы, которую сняли;
A – существующий зазор;
C – номинальный зазор (0,2 или 0,35)
Зазоры проверяем щупом. Желательно их иметь несколько с шагом 0,02 – 0,03 мм.
Правильная регулировка клапанов дает залог продолжительной жизни мотора.
Зачем нужно регулировать клапана
С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы. Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии. Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.
При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.
Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.
Порядок регулировки
Порядок регулировки клапанов на всех модификациях 8 клапанного ваза одинаков. Различия есть только у инжекторных автомобилей гранта, калина 2 с грантовским двигателем. У них облегченная поршневая группа и металлокерамические седла. В связи с этим зазоры отличаются в большую сторону на 0,05 мм. Зная порядок и схему регулировки, можно и своими руками настроить клапана. Минус в отсутствии набора и комплекта шайб для регулировки. Каждый раз ездить на рынок за ними накладно, и покупать весь диапазон тоже.
Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115
- Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
- При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
- Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
- Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;
- Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
- Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
- Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
- Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
- Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
- Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
- Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
- На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.
На моторах, у которых 16 клапанов регулировка не требуется, так как тепловые зазоры выбираются в автоматическом режиме за счет гидрокомпенсаторов.
Проверку зазоров также требуется проводить после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок седла зенкуются специальным инструментом и заведомо утапливаются в головку. Соответственно нужно соблюдать очередность, выставить оптимальные зазоры и повторить после 1000 км пробега.
Регулировка 8кл двигателя под газ дает увеличение срока пробега между настройкой. Если двигатель не предназначен работать на газобаллонном оборудовании, седла и клапана будут быстро прогорать, и чтобы хоть как-то продлить срок службы, зазоры следует делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не выставляется, то есть не разжимается, значит седло утопилось на приличное расстояние в головку. В таком случае нужно замерить на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена седла или самой головки блока цилиндров.
Таблица регулировки по инструкции завода
| Марка авто | Впуск | Выпуск |
| приора 21116 | 0,25 | 0,4 |
| калина 2 21116 | ||
| лада гранта 21116 | ||
| гранта 2190 | 0,2 | 0,35 |
| приора 2170 | ||
| 21114 | ||
| 21102 | ||
| 21099 | ||
| 21093 | ||
| 21083 | ||
| 11186 | ||
| 11183 | ||
| 2190 | ||
| 2115 | ||
| 2114 | ||
| 2113 | ||
| 2112 | ||
| 2111 | ||
| 2110 | ||
| 2109 | ||
| 2108 | ||
| ваз 99 | ||
| ваз 083 | ||
| 1118 | ||
| 11113 ока | ||
| 1111 ока |
Что нужно для регулировки
Как уже было подмечено выше, отрегулировать тепловые зазоры клапанов на вазе можно своим руками. Для этого нужны набор шайб, некоторые приспособления и инструменты. Рейку можно сделать самодельную, но рентабельнее купить вилочку для установки зазоров на авторынке готовую.
Пяточки для регулировки понадобятся в диапазоне от 3,40 до 4,05 мм если в ГБЦ не менялись направляющие. Если же все-таки производился ремонт, или автомобиль на газу придется приобрести шайбы в диапазоне от 2,50 мм для выпускных клапанов. Впускные клапана как правило остается на прежнем зазоре, на них седла не топятся.
Таким образом, в данной статье рассмотрели вкратце порядок регулировки клапанов на автомобилях марки ВАЗ с передним приводом. Также затронули последствия несвоевременной настройки, и езды на газу.
