В наличии: от 1 шт.
Мультиметр трехфазный щитовой Omix P99-M-3-0.5-4K/4I420-RS485 предназначен для измерения и индикации электрических параметров трехфазной сети переменного тока – силы тока, напряжения, частоты, мощности, cos φ и потребляемой энергии
Особенности
- Два импульсных выхода для активной и реактивной энергии
- Возможность подключения через трансформаторы тока и напряжения
- Может выдерживать длительные перегрузки до 6 А и 460 В
Модели
- Omix P99-M-3-0,5 – базовая версия
- Omix P99-M-3-0,5-RS485 – версия с интерфейсом RS485
- Omix P99-M-3-0,5-4K-RS485 – версия с интерфейсом RS485 и 4 реле ~2 А, 240 В
- Omix P99-M-3-0,5-4I420-RS485 – версия с интерфейсом RS485 и 4 аналоговыми выходами 0(4)…20 мА
Технические характеристики
| Параметр | Значение | |||
|---|---|---|---|---|
| Прямое подключение | С трансформатором | Погрешность | ||
|
Диапазон измерения |
силы тока | 0…5 А | 0…50 кА | ±(0,5% + 1 е.м.р.) |
| напряжения | 0…380 В | 0…800 кВ | ||
| частоты | 45…65 Гц | ±0,1 Гц | ||
| коэффициента мощности | 0…1 | ±0,01 | ||
| активной мощности | 0…10 ГВт | ±(0,5% + 1 е.м.р.) | ||
| реактивной мощности | 0…10 Гвар | |||
| полной мощности | 0…10ГВА | |||
| активной энергии | 0…10 ГВт?ч | |||
| реактивной энергии | 0…10 Гвар?ч | ±2,0% | ||
| Релейный выход | 4 реле ~2 А, 240 В (для Omix P99-M-3-0,5-4K-RS485) | |||
| Аналоговый выход | 4 выхода 0(4)…20 мА (для Omix P99-M-3-0,5-4I420-RS485) | |||
| Интерфейс | RS-485, Modbus RTU (кроме базовой версии) | |||
| Скорость измерения | 3 изм./с | |||
| Питание | ≅85…264 В, 50…60 Гц | |||
| Потребляемая мощность | < 5 ВА | |||
| Условия эксплуатации | −10…50°С, ≤ 85%RH | |||
| Условия хранения | −25…70°С, ≤ 85%RH | |||
| Степень защиты | IP20 | |||
| Габаритные размеры | 96×96×105 мм | |||
| Размеры врезного отверстия | 92×92 мм |

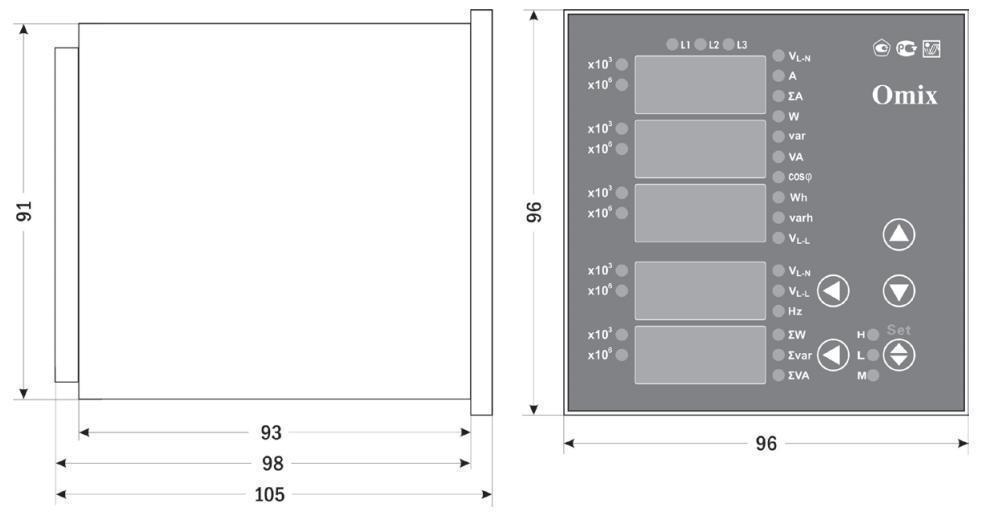

| Габаритные размеры |
|---|
 |
Версия: 2015-05-19-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
|---|---|---|---|
| Руководство по эксплуатации (Прошивка v. 17.1) | 10.08.2017 | 1.87 Мб |  |
| Руководство по эксплуатации | 08.12.2016 | 1.81 Мб | |
| Свидетельство об утверждении типа средств измерения | 09.08.2016 | 1.25 Мб |  |
| «ARC.OPCServer» ПО для внедрения прибора в SCADA системы | 05.06.2014 | 2.88 Мб |  |
| «ARC.Configurator» ПО для конфигурирования прибора по интерфейсу RS-485 | 01.08.2012 | 1.05 Мб | |
| Сертификат соответствия | 27.06.2016 | 0.41 Мб | |
Цены
от 10 238…15 301 руб. в зависимости от модификации.
Вы можете купить мультиметр трехфазный щитовой Omix P99-M-3-0.5 от компании Тераинвест по доступной цене в городах России:
Екатеринбург: +7 (343) 302-12-11
Новосибирск: +7 (383) 312-02-30
Москва: +7 (499) 685-13-50
Владивосток: +7 (423) 206-00-25
Краснодар: +7(861) 204-05-60
Ростов-на-Дону: +7 (863) 309-04-80
Мультиметр трехфазный щитовой Omix P99-M5-3 предназначен для измерения и индикации электрических параметров трехфазной сети переменного тока – силы тока, напряжения, частоты, мощности, cos φ и потребляемой энергии
Прежнее название прибора: Omix P99-M-3-0.5
Особенности:
- Два импульсных выхода для активной и реактивной энергии
- Возможность подключения через трансформаторы тока и напряжения
- Может выдерживать длительные перегрузки до 6 А и 480 В
Модели:
- Omix P99-M5-3 – базовая версия
- Omix P99-M5-3-RS485 – версия с интерфейсом RS485
- Omix P99-M5-3-4K-RS485 – версия с интерфейсом RS485 и 4 реле ~1 А, 240 В
- Omix P99-M5-3-4I420-RS485 – версия с интерфейсом RS485 и 4 аналоговыми выходами 0(4)…20 мА
Технические характеристики:
| Параметр |
Значение |
|||
| Прямое подключение |
С трансформатором |
Погрешность |
||
|
Диапазон измерения |
силы тока |
0…5 А |
0…50 кА |
±(0,5% + 1 е.м.р.) |
| напряжения |
0…380 В |
0…1,14 МВ |
||
| частоты |
45…65 Гц |
±0,1 Гц |
||
| коэффициента мощности | 0…1 |
±0,01 |
||
| активной мощности |
0…10 ГВт |
±(0,5% + 1 е.м.р.) | ||
| реактивной мощности |
0…10 ГВАр |
|||
| полной мощности |
0…10ГВА |
|||
| активной энергии |
0…10 ГВт∙ч |
|||
| реактивной энергии |
0…10 ГВАр∙ч |
±2,0% |
||
| Релейный выход |
4 реле ~1 А, 240 В (для Omix P99-M-3-0,5-4K-RS485) | |||
| Аналоговый выход |
4 выхода 0(4)…20 мА (для Omix P99-M-3-0,5-4I420-RS485) |
|||
| Интерфейс |
RS-485, Modbus RTU (кроме базовой версии) |
|||
| Скорость измерения |
3 изм./с |
|||
| Питание |
≅85…264 В, 50…60 Гц |
|||
| Потребляемая мощность |
< 5 ВА |
|||
| Условия эксплуатации |
−10…+50°С, ≤ 85%RH |
|||
| Условия хранения |
−25…+70°С, ≤ 85%RH |
|||
| Степень защиты |
IP20 |
|||
| Габаритные размеры |
96×96×86 мм |
|||
| Размеры врезного отверстия |
92×92 мм |

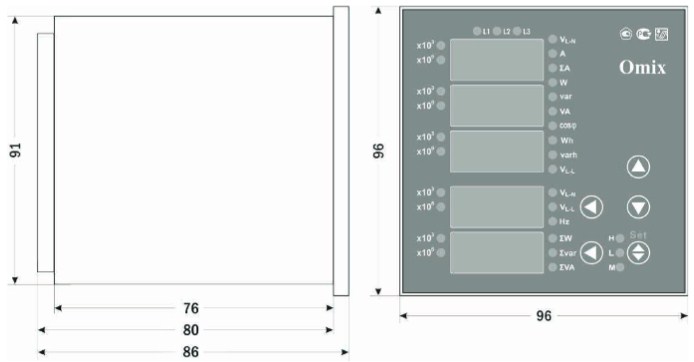

| Габаритные размеры |
 |
Версия: 2020-01-12-КВА
Мультиметр однофазный щитовой с 3 независимыми релейными выходами Omix P99-M3-1-3K предназначен для измерения и индикации электрических параметров однофазной сети переменного тока – силы тока, напряжения и частоты
Прежнее название прибора: Omix P99-M(AVF)-1-0.5-3K
Особенности:
- Возможность подключения трансформаторов тока и напряжения
- Может выдерживать длительные перегрузки до 6 А и 600 В
Технические характеристики:
| Параметр |
Значение |
|||
| Прямое подключение |
С трансформатором |
Погрешность |
||
| Диапазон измерения |
силы тока | 0…5 А |
0…50 кА |
±(0,5% + 1 е.м.р.) |
| напряжения | 0…500 В |
0…1,5 МВ |
||
| частоты |
40…70 Гц |
±0,1 Гц |
||
| Дискретность измерения |
Автоматическая: 0,001; 0,01; 0,1; 1 |
0,01 | ||
| Релейный выход | 3 реле ~2 А, 250 В | |||
| Потребляемая мощность | < 3 ВА | |||
| Скорость измерения |
3 изм./с |
|||
| Питание |
≅85…264 В, 50…60 Гц |
|||
| Условия эксплуатации |
Температура |
−10…+50°С |
||
| Влажность |
≤ 85%RH | |||
| Габаритные размеры |
96×96×86 мм |
|||
| Размеры врезного отверстия | 92×92 мм | |||
| Вес | 349 г |
| Габаритные размеры |
 |
Версия : 2021-12-30-КВА
- Обзор
- Характеристики
- Отзывы0
Цифровой индикатор тока OMIX P99-AZ-3-0.5 предназначен для отображения действующих значений силы тока в трехфазных сетях.
Дискретность сигнала составляет 1; 0,1; 0,01; 0,001. Скорость измерения 3 изм./с.
Высота символов на табло 14 мм.
Благодаря возможности подключения трансформатора, стандартный диапазон измерения тока от 0 до 5 Ампер увеличивается до 50000 (пятидесяти тысяч) Ампер.
| Габариты | 98×98×101,5 мм |
| Диапазон питания | ~220 В, 45…65 Гц |
| Количество фаз | 3 |
| Погрешность | ±(0,5% + 2 е.м.р.) |
| Диапазон измерения силы тока | ~0…5 А (прямое подключение), ~0…50 кА (через трансформатор) |
