Электрический котел Навьен: подробный обзор, характеристики

Электрические котлы Навьен, отзывы владельцев на которые появились на рынке только в 2017 году, были призваны, чтобы составить конкуренцию европейским аналогам от компаний Protherm, Vaillant или Ferroli. Эта корейская компания известна, в первую очередь, своими настенными газовыми котлами, ставшими очень популярными в России.

Давайте подробно разберем электрические котлы для отопления Navien, инструкцию по эксплуатации и технические характеристики, цены и все модели, которые поставляются на российский рынок, а в конце статьи подведем итоги, сравнив преимущества и недостатки электрокотлов этого известного южно-корейского производителя.

Электрические котлы Navien EQB: модели и их особенности

Все модели этих настенных отопительных аппаратов являются одноконтурными, предназначенными только для отопления частного дома или других помещений суммарной площадью от 30 до 250 м2.

Электрический котел Navien EQB

Электрокотлы Навьен имеют довольно широкий модельный ряд мощностью от 6 до 24 кВт. Всего компания представлена семью моделями разной мощности:

— Navien EQB-06 HW;
— Navien EQB-08 HW;
— Navien EQB-12 HW;
— Navien EQB-15 HW;
— Navien EQB-18 HW;
— Navien EQB-21 HW;
— Navien EQB-24 HW.

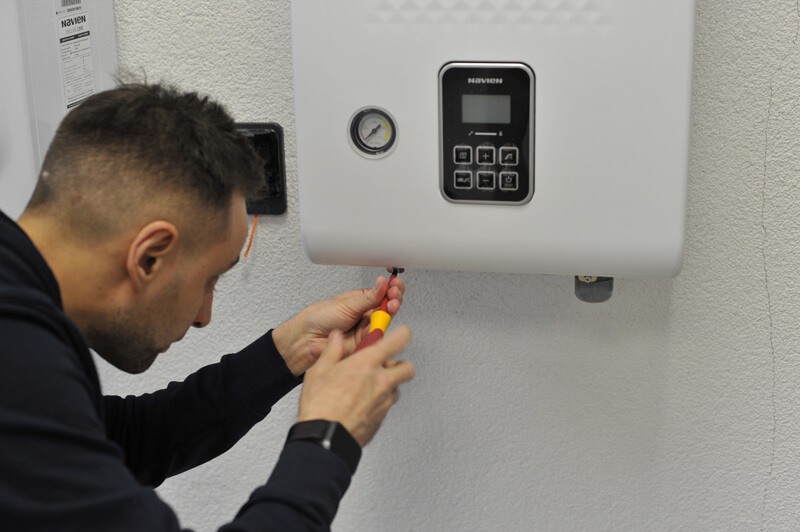

Подключение электрического котла Навьен

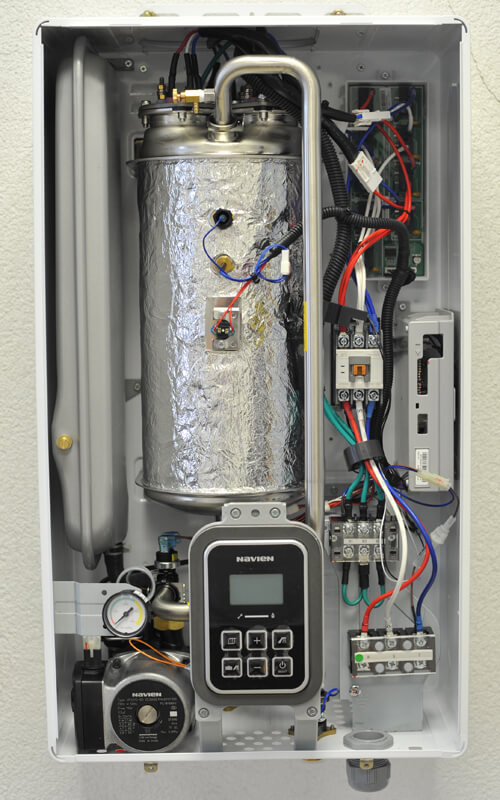

Устройство электрического котла Navien: инструкция и схема

Все электрические котлы имеют встроенные: циркуляционный насос Navien, группу безопасности (манометр, предохранительный и воздушный клапан) и плоский расширительный бак с защитным никелиевым покрытием.

Основными элементами во внутреннем устройстве настенного электрокотла Навьен является теплообменник из нержавеющей стали, покрытый никелем и группа ТЭНов разной мощности, в зависимости от выбранной модели аппарата. Блок ТЭНов любого котла имеет 3 ступени мощности, разные для каждой модели:

— 6 кВт: 2 / 4 / 6;
— 8 кВт: 2,65 / 5,3/ 8,0;
— 12 кВт: 4 / 8 / 12;
— 15 кВт: 5 / 10 / 15;
— 18 кВт: 6 / 12 / 18;
— 21 кВт: 7 / 14 / 21;
— 24 кВт: 7 / 16 / 24.

Каждый ТЭН может работать и по-отдельности, и вместе, в зависимости от выставленных настроек электрического котла по температуре теплоносителя. При необходимости, ТЭНы можно включать и отключать вручную. При помощи кнопок на лицевой панели управления можно плавно выставлять нужную температуру воды в контуре отопления. Смотрим схему устройства электрокотла Navien EQB.

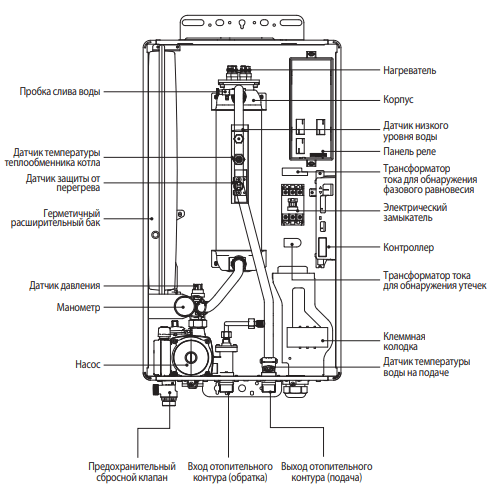

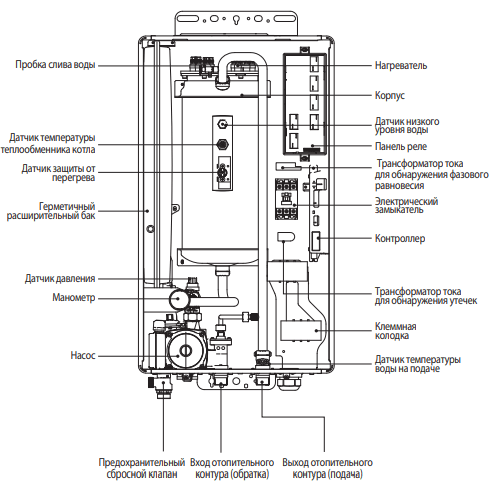

Электрический котел Navien EQB: схема устройства

2 — внутренний датчик температуры;

3 — датчик защиты котла от перегрева;

4 — расширительный бак закрытого типа;

7 — циркуляционный насос для отопления;

8 — клапан предохранительный на 3 Бара;

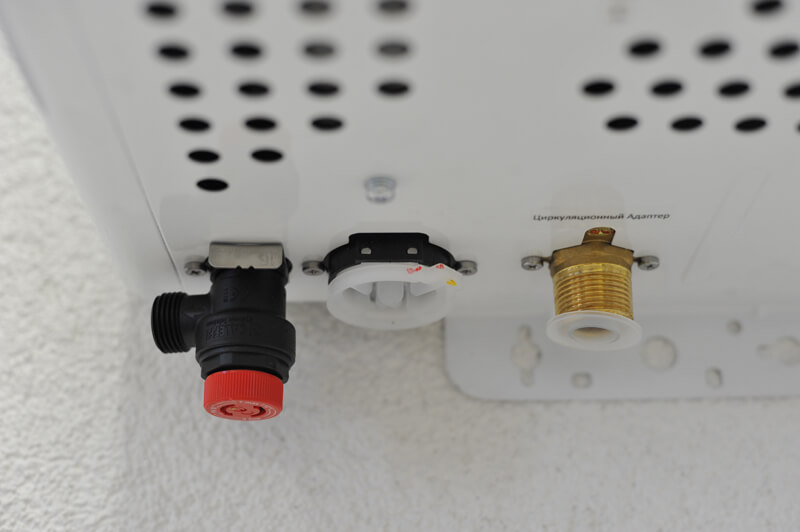

9 — циркуляционный адаптер;

10 — вход отопительной воды в электрокотел;

11 — датчик температуры воды на входе;

13 — трансформатор тока от утечек;

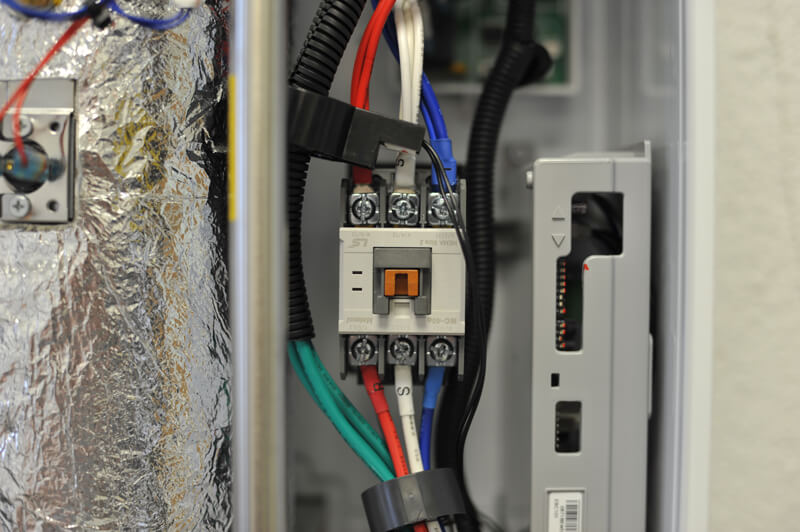

15 — электрический замыкатель;

16 — трансформатор тока фазового равновесия;

Аппараты оснащены защитой от перегрева, замерзания и блокировки насоса. Кроме того, все электрокотлы Навьен имеют в своем устройстве датчики избыточного давления и уровня воды, а также снабжены защитой от короткого замыкания в электросети.

Электрические котлы для отопления Навьен: технические характеристики, размеры, цена

Южнокорейские отопительные аппараты имеют весьма компактные размеры: 400 / 645 / 245 мм, легкий вес и конкурентноспособную цену, которая начинается от 27000 рублей за самую маломощную модель. Диаметр присоединения резьбовых штуцеров контура отопления равен 20 мм или 3/4′.

Остальные технические характеристики электрокотлов Navien EQB представлены в таблице.

Электрический котел Навьен: технические характеристики

— встроенный насос, расширительный бак и группа безопасности котла;
— теплообменник из нержавеющей стали;
— возможность подключения бойлера и комнатного термостата;
— современная система безопасности котла;
— невысокая цена.

Недостатки электрокотлов Навьен:

— недостаточное количество отзывов владельцев и специалистов (новинка 2017 года);
— максимальная мощность до 24 кВт;
— отсутствует возможность подключения GSM-модуля для дистанционного управления котлом;
— азиатская сборка.

Электрический котел Navien EQB — это реальный конкурент европейским аналогам, учитывая его приемлемую цену, отменные технические характеристики и неплохую репутацию, заработанную в России на настенных газовых котлах одноименной марки. Мы изучили инструкцию по эксплуатации и устройство электрокотла Навьен, на основе чего описали основные преимущества и возможные недостатки в сравнении с конкурентами. Смотрим видео.

Источник

Электрокотлы NAVIEN EQB: качественное оборудование по разумной цене

Компания KD NAVIEN (Южная Корея) инвестирует значительные средства в создание высокоэффективных и экологически безопасных технологий генерации тепловой энергии. Недавно компания вывела на российский рынок свою новую разработку — электрические одноконтурные котлы NAVIEN EQB, которые благодаря своим техническим характеристикам и адекватной цене сразу заняли лидирующие позиции в своём сегменте рынка тепловой техники.

Область применения, мощность и компоновка

Электрические одноконтурные котлы NAVIEN EQB предназначены для теплоснабжения жилых и производственных зданий и отдельных помещений. Их подключают к закрытым системам водяного отопления. С целью нагрева воды для хозяйственных нужд допускается подключение котлов NAVIEN EQB к бойлерам косвенного нагрева, для чего необходимо приобрести трёхходовой клапан и датчик температуры горячей воды.

Эксплуатация электрокотлов EQB осуществляется в отапливаемых помещениях с невзрывоопасной средой, при этом работать они могут как автономно, так и «в связке» с котлами на других видах топлива. При этом температура воздуха в месте установки котла должна находиться в пределах от 1 до 35 °C, а относительная влажность (при температуре 25 °C) — не превышать 80 %.

В качестве теплоносителя в котлах EQB разрешается использовать воду, отвечающую требованиям СанПиН 2.1.4.559–96, свободную от примесей, способствующих образованию слоя накипи и отложений на нагревательных элементах. Без ограничений может использоваться дистиллированная вода, отвечающая требованиям ГОСТ 6709–72.

Модельный ряд котлов EQB в настоящее время представлен моделями тепловой мощностью 8, 12, 15 и 24 кВт, имеющими максимальную потребляемую мощность 8,2; 12,2; 15,2 и 24,2 кВт, соответственно. Все котлы EQB работают от трёхфазной сети 380 В / 50 Гц, однако модели тепловой мощностью до 12 кВт включительно можно подсоединять и к однофазной сети 220 В / 50 Гц.

Характерно, что на российском рынке отопительного оборудования предложение электрокотлов мощностью 12 кВт, способных работать от сети 220 В, весьма ограничено. В то же время существует множество объектов в частном секторе, таких как гаражи, небольшие мастерские и т.п., для нужд систем отопления и горячего водоснабжения которых мощные однофазные котлы EQB могут оказаться настоящей находкой!

Теплообменный узел котла EQB оборудован долговечными трубчатыми электронагревателями (ТЭНами, причём в зависимости от модели их может быть от одного до трёх), изготовленными из легированной нержавеющей стали (сплав Incoloy 800). Стоимость этих ТЭНов ниже, а срок их службы в большинстве случаев существенно превышает срок службы медных ТЭНов, которыми укомплектованы электрические настенные котлы других производителей.

Компоновочное решение теплообменного узла у EQB — тоже более совершенное. ТЭНы встроены в изготовленную из никелированной нержавеющей стали колбу теплообменного узла сверху, и для их чистки или замены на кожухе котла предусмотрен специальный люк. Котлы других марок, у которых ТЭНы встроены в колбу и сверху, и снизу, обслуживать сложнее — для этого необходимо снимать весь корпус котла.

Помимо теплообменного узла и элементов электрической схемы, в котлах EQB предусмотрены: герметичный циркуляционный насос, расширительный мембранный бак, группа безопасности котла и встроенный фильтр для очистки теплоносителя. Эти элементы обвязки, установленные заводом-изготовителем, позволяют существенно упростить и удешевить монтаж автономной системы отопления небольшого объекта.

Нельзя не отметить и весьма привлекательный внешний облик электрического котла EQB. Он имеет более компактные, чем у моделей-конкурентов, габариты (в × ш × г): 400 × 695 × 245 мм, поэтому для его монтажа проще подыскать подходящее место в помещении. Благодаря современному дизайну передней панели котёл органично вписывается в интерьеры, оформленные в разных стилях, и, как правило, не вызывает негативных эмоций у профессиональных дизайнеров.

Энергосбережение, комфорт, безопасность

Инженеры компании KD NAVIEN немало потрудились над тем, чтобы электрический котёл EQB экономно расходовал электроэнергию и обеспечивал высокий уровень комфорта отопления и ГВС. Для этого котёл был оснащён электронным управлением с функцией последовательного включения и выключения мощности ТЭНов посредством бесшумных силовых реле.

Настройка котла EQB осуществляется с панели (контроллера для пользователей), оборудованной дисплеем с чёткими, легко читаемыми символами и интуитивно понятной графической информацией. Пользователь может выбрать режим работы котла, задать температуру теплоносителя и температуру воды в бойлере косвенного нагрева (если имеется), а также провести диагностику устройства и считать коды ошибок.

Благодаря наличию функции пропорционального интегрального управления (PI-управления), заданная пользователем температура теплоносителя на выходе из котла поддерживается с учётом температуры «обратки» с высокой точностью. По сравнению с котлами, не имеющими функции пропорционального интегрального управления, котлы EQB более рационально расходуют электроэнергию на нагрев теплоносителя, не допускают его перегрева и экономят ресурс ТЭНов.

Для повышения комфортности отопления система управления котлов EQB позволяет настроить их запуск по сигналу от комнатного термостата или термостата, оборудованного датчиком температуры наружного воздуха (так называемое «погодозависимое регулирование»). В последнем случае, даже при резких перепадах температуры на улице, наиболее комфортная температура в доме будет поддерживаться с минимально возможными затратами электроэнергии.

При необходимости запуск котла можно осуществлять с помощью внешнего модема (как и термостаты, он приобретается отдельно от котла). Это позволит заблаговременно включать котёл, находясь при этом в любой точке мира, где есть GSM-связь. Воспользоваться модемом очень удобно, например, за два-три часа до возвращения из командировки. К моменту приезда температура в доме станет максимально комфортной!

Для обеспечения безопасной эксплуатации в котлах EQB предусмотрены функции, защищающие его наиболее уязвимые узлы от преждевременного выхода из строя. Так, котёл будет немедленно обесточен в случае короткого замыкания в электрической схеме, при внезапном прекращении циркуляции теплоносителя или при обнаружении системой управления утечки из отопительного контура.

Для защиты теплообменного узла и корпуса котла от перегрева предусмотрен обязательный «выбег» насоса: последний отключается лишь спустя определённое производителем время после выключения ТЭНов, необходимое и достаточное для снижения их температуры и температуры теплоносителя в отопительном контуре до безопасного уровня.

Чтобы избежать негативных последствий, связанных с понижением температуры теплоносителя ниже значения +1 °C, в котле предусмотрены функции защиты циркуляционного насоса и нагревателя от замерзания. При длительном простое оборудования для защиты от заклинивания (блокировки) котёл EQB каждые 24 часа осуществляет кратковременный «профилактический» запуск циркуляционного насоса и трёхходового клапана.

Очень полезной защитной функцией EQB, недоступной в меню управления большинства других электрокотлов, является функция «Антилегионелла» (термическая дезинфекция). При её активации раз в неделю температура воды в бойлере косвенного нагрева будет подниматься до 66 °C и удерживаться на этом уровне более двух минут. В результате рост бактерий Legionella в баке подавляется, и вреда пользователю они не наносят.

Простота обслуживания

Большим подспорьем для владельцев электрических котлов EQB является наличие в России складов запасных частей и расходных материалов, необходимых для их технического обслуживания, своевременного гарантийного и негарантийного ремонта. В распоряжении дилеров и специалистов сервисных центров имеется вся необходимая техническая документация, регламентирующая порядок обслуживания, поиск и устранение неисправностей. Благодаря эффективной системе самодиагностики, которой оборудованы котлы EQB, их обслуживанием и ремонтом могут заниматься специалисты с разным уровнем знаний и технической подготовки.

Конкурентные преимущества

Сравнение электрических одноконтурных котлов NAVIEN EQB с аналогами, представленными на рынке, показывает предпочтительность модели для потребителя по ряду параметров. Среди них: габариты, тепловая мощность для котлов, работающих от сети напряжением 220 В / 50 Гц и 380 В / 50 Гц, минимальное рабочее манометрическое давление в котле, а также наличие встроенного фильтра отопительной воды и существенно более низкий уровень розничной цены.

Источник

Обзор электрокотла Navien EQB

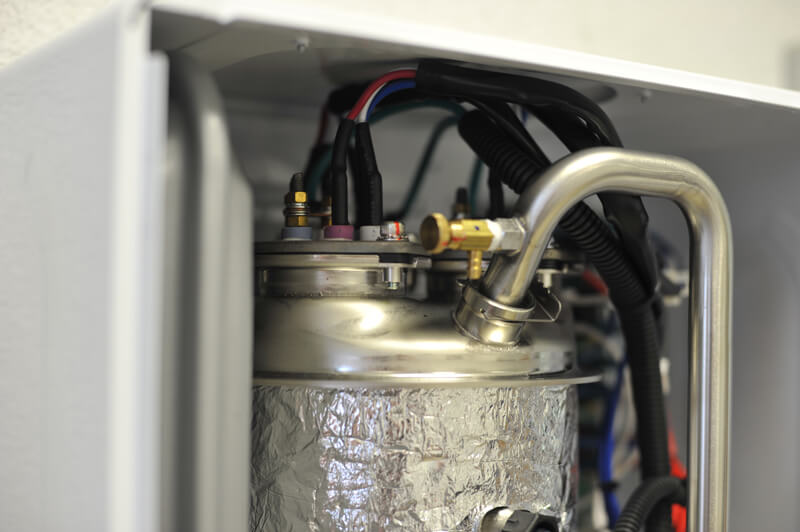

Применяется бак из нержавеющей стали с никельным покрытием (STS304) , по сравнению со стальным баком, отсутствует коррозия, что значительно увеличивается срок службы.

Плавная ступенчатая модуляция мощности с равномерной нагрузкой на ТЭНы

• Защита от заклинивания
• Предотвращение замерзания
• Если температура отопительной воды опускается ниже 10℃ более чем на 10 с, включается насос и работает 10 минут через 1 минуту
• Если температура отопительной воды опускается ниже 6 ℃, включаются насос и нагреватель
• 3 скорости, совместное производство navien и grundfos

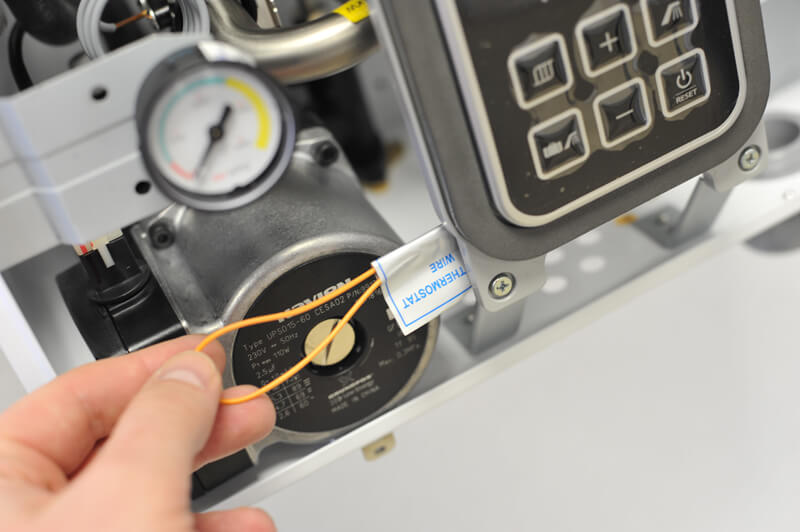

Разъем для подключения комнатного терморегулятора.

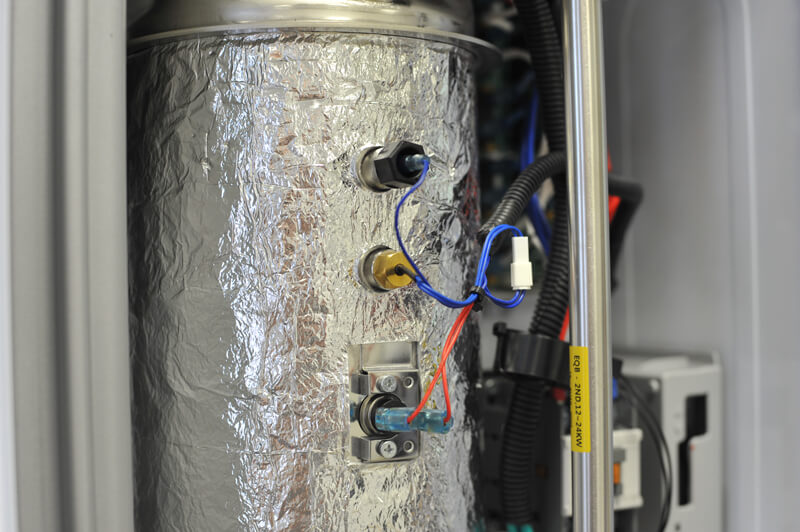

Для защиты от перегрева при температуре отопительной воды более 95℃ в течении 1-ой секунды отключается нагреватель и отключается подача электроэнергии на магнитный контактор. При постциркуляции и при перегреве работает насос. При прекращении перегрева насос останавливается.

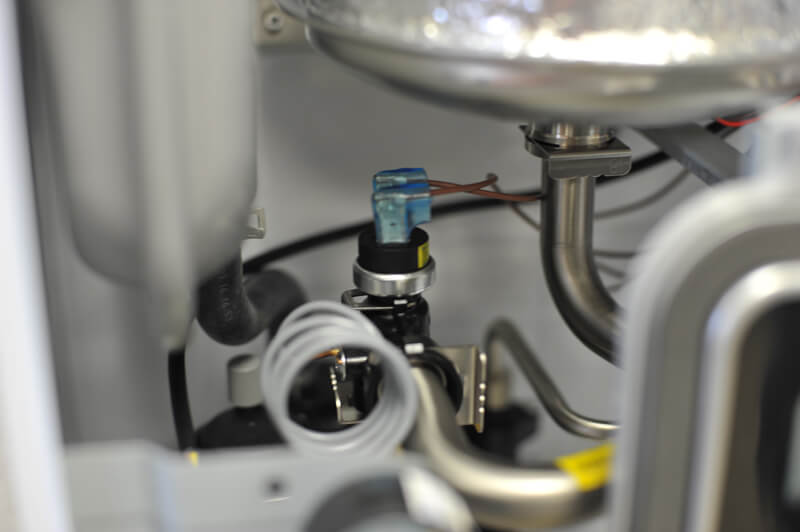

Защита от низкого уровня отопительной воды (защита от протечки воды)

Если датчик уровня воды и датчик давления фиксирует низкий уровень отопительной воды в течении 3 секунд, то отображается ошибка, и котел останавливает свою работу

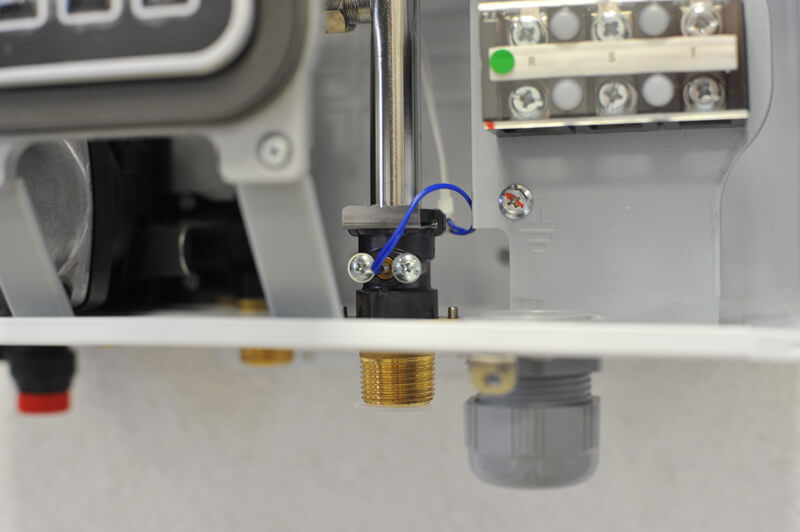

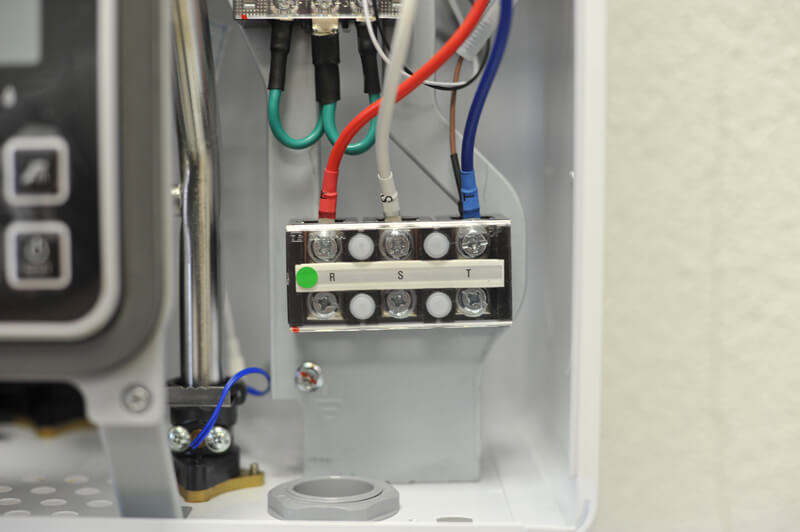

Клемная колодка для подключения сети.

Данная фукнция контролирует разницу температуры обратной воды с настроенной температурой подаваемой воды соразмерно (управление PI) и контролирует точную температуру отопительной воды.

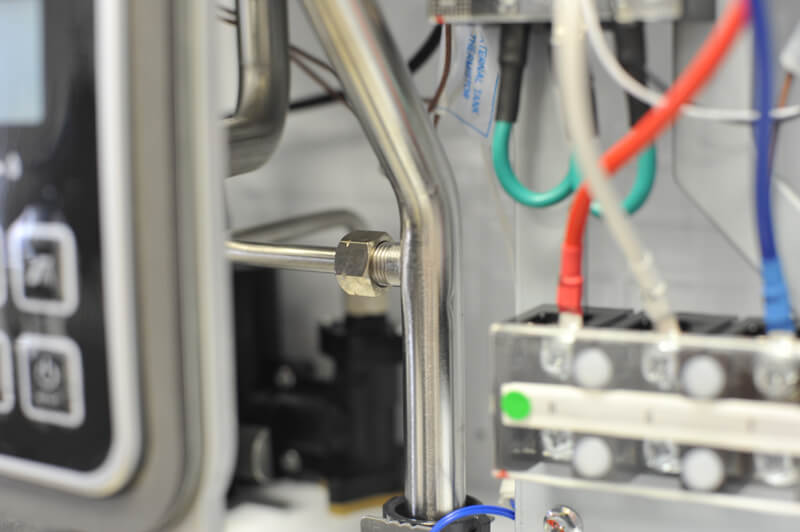

В котле установлены два датчика ОВ, внутри котла и на выходе.

(5 градусов дельта на включение)

Одна из полезных функций «Антилегионелла» (Термическая дезинфекция каждый 7 дней).

Если включена функция Антилегионелла, один раз в неделю резервуар для горячей воды нагревается свыше 60° C более 2-х минут, чтобы подавлять рост бактерий Legionella (легионелла).

Сплав электрического нагревателя — INCOLOY 800

Сплав с низкими теплопотерями и повышенной долговечностью.

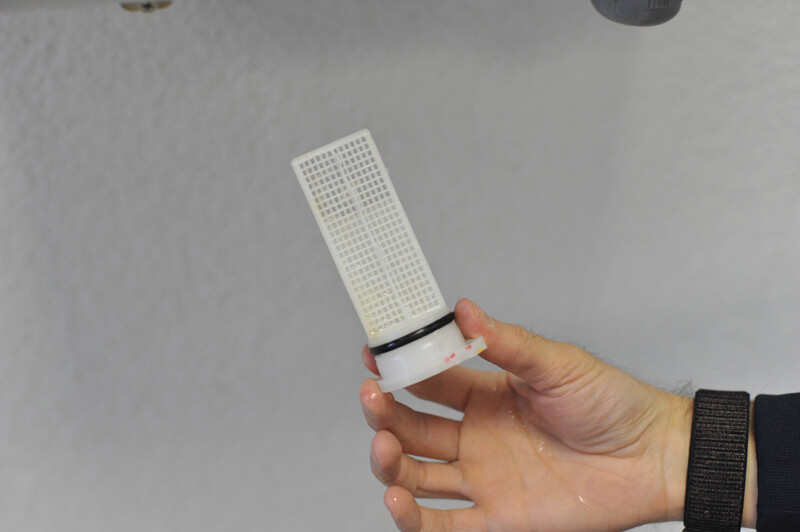

В котел установлен сетчатый фильтр.

• Пи-регулятор обеспечивает приятный и комфортный нагрев воды всегда и везде.
• Благодаря погружному нагревательному элементу из сплава Инклой 800 первоначальные технические характеристики останутся на должном уровне в течение долгого времени.
• Герметичный насос и смартуправление обеспечивает тихий запуск без единого звука.
• Компактный размер и дизайн – идеальное встраивание в любую среду.

Условные обозначения Navien EQB 8

Условные обозначения Navien EQB 12-24

Для замены электрической части не требуется снятие всего котла или корпуса, достаточно открыть верхнюю крышку и у вас есть свободный доступ для демонтажа.

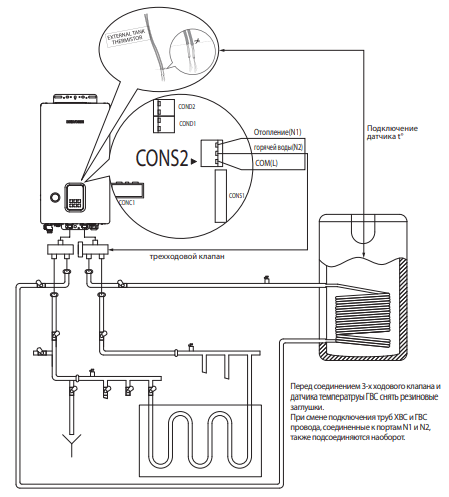

Схема подключения электрокотла Navien EQB к бойлеру косвенного нагрева.

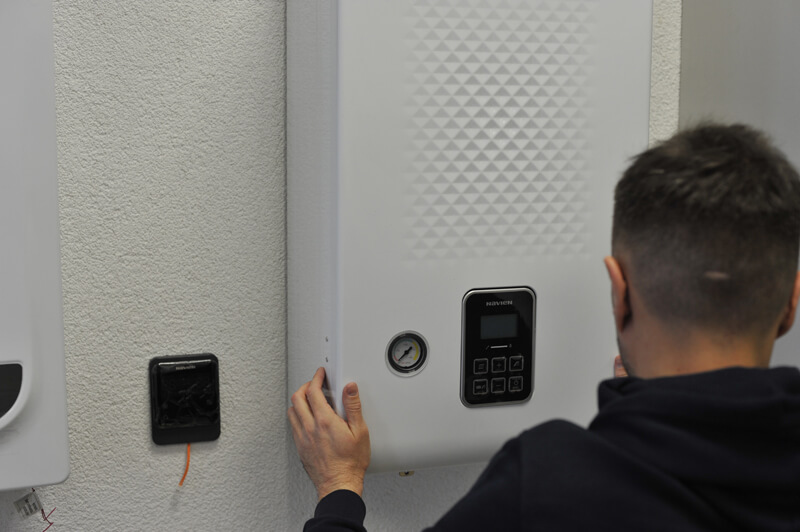

Современный дизайн в традиционно белом цвете, сенсорное управление при помощи информативного жидкокристаллического дисплея, применение новых передовых технологий с использованием качественных материалов, сборка в Южной Корее и доступная стоимость, ставят Навьен на первый уровень среди современных электрических котлов.
