Цифровой спутниковый приёмник с функцией записи

Руководство пользователя

VHDR-3000S

Пароль по умолчанию: 0000.

Уведомление

Русский

Благодарим за приобретение продукции компании HUMAX. Внимательно прочтите данное руководство пользователя для обеспечения максимальной эффективности и безопасности при установке, использовании и обслуживании изделия. Храните это руководство вместе с изделием для сверки с ним в будущем. Информация, содержащаяся в данном руководстве пользователя, может быть изменена без предварительного уведомления.

Запрещается копировать, использовать или осуществлять переводы руководства целиком или по частям без предварительного письменного согласия компании HUMAX. Исключение составляют случаи подтверждения принадлежности авторского права и ссылки на законодательство об авторском праве.

Гарантия

Данная гарантия не распространяется на детали, которые могут быть повреждены в результате ненадлежащего использования информации, содержащейся в данном руководстве.

Значения символов

Чтобы снизить риск поражения электрическим током, не снимайте крышку (или заднюю панель). Внутри корпуса нет компонентов, обслуживание которых выполняется пользователем. Обслуживание должно выполняться квалифицированными специалистами.

Данный символ указывает на наличие внутри корпуса изделия компонентов, находящихся под высоким напряжением, что может привести к поражению электрическим током или травме.

Данным символом обозначаются важные инструкции в отношении изделия.

Надписи «Предупреждение», «Внимание» и «Примечания»

Изучая руководство, обращайте особое внимание на следующие значки, отмечающие опасные ситуации.

Предупреждение

Указывает на опасную ситуацию, которая может привести к серьезной травме.

Внимание

Указывает на ситуацию, которая может привести к повреждению оборудования или других приборов.

Примечание

Указывают на предназначенную для пользователя дополнительную информацию, предупреждающую о возможных проблемах, а также информацию различной значимости, облегчающую понимание принципов работы, использование и техническое обслуживание установки.

Уведомление

Инструкции WEEE

По окончанию периода эксплуатации данного изделия его не следует выбрасывать вместе с другими бытовыми отходами. Отделите это изделие от других типов отходов для

соответствующей переработки и повторного использования в качестве сырья. Это позволит предотвратить возможное вредное воздействие на окружающую среду или здоровье человека в результате неконтролируемой утилизации отходов.

Для бытовых потребителей

Обратитесь к продавцу данного изделия или в органы местного самоуправления для получения подробной информации о месте и способе экологически безопасной утилизации.

Для промышленных потребителей

Обратитесь к поставщику и проверьте условия и положения договора покупки. Это изделие нельзя утилизировать вместе с другими промышленными отходами.

Товарные знаки

•Viaccess является товарным знаком компании France Telecom.

•Изготовлено по лицензии компании Dolby Laboratories.

«Dolby» и символ двойного «D» являются товарными знаками компании Dolby Laboratories.

•HEMI, логотип HEMI и Мультимедийный интерфейс высокой четкости являются товарными знаками или зарегистрированными товарными знаками HEMI Licensing LLC.

Гарантия

Данная гарантия не распространяется на детали, которые вследствие ненадлежащего использовая информации, содержащейся в данном руководстве, могут быть повреждены. Цифровой спутниковый терминал VHDR-3000S постоянно совершенствуется. В связи с этим функциональные особенности вашего терминала могут отличаться от описанных в руководстве пользователя. Изготовитель оставляет за собой право изменять комплектацию и технические характеристики изделия без ухудшения его функциональности.

Во избежание поражения электротоком не открывайте верхнюю крышку терминала. Все работы по ремонту терминала должны выполняться только в специализированных мастерских.

Срок службы терминала составляет 3 (три) года со дня продажи.

Гарантийный срок и дата продажи терминала указывается в гарантийном талоне. ОАО “НТВ-ПЛЮС” 117545, Москва, Варшавское шоссе, д. 125, стр. 1, секция 10

Телефоны	Отдел продаж: (495) 755-55-45
	Отдел обслуживания абонентов: (495) 755-67-89
Факс	(495) 755-56-69
Интернет	www.ntvplus.ru
Изготовитель	Humax Co., Ltd.
	HUMAX Building 212-1, Yubang-dong,
	Cheoin-gu, Yongin-si, Gyeonggi-do,
	449-080, Korea

Содержание

Русский

Уведомление

1 Инсталляция

Краткое руководство пользователя

1.Проверка принадлежностей

2.Обзор изделия

3.Соединения

4.Включение

5.Обзор меню

Основные действия

Переключение каналов Громкость, выключение звука, аудио Формат показа, разрешение

Информация о программе (информационная область) Таймер сна Субтитры Телетекст

Список каналов

Переключение каналов Редактирование каналов в списке каналов

Управление каналами

Редактирование каналов Редактирование избранных каналов

4	НТВ-ПЛЮС авто поиск	47
Поиск каналов	48
4
Режим поиска НТВ-ПЛЮС	52
4
Обновление программного обеспечения (OTA)	53
8
Завод. настройки	54
11
Система	55
12
13	Информация о системе	55
Информация о сигнале	55
13
Управление питанием	56
13
Условный доступ	56
14
Хранение данных	57
15
Приложение	58
16
16	Технические характеристики	58
17	Меры предосторожности	60
18	Поиск и устранение неисправностей	62
Сообщение об ошибке	64
18
Глоссарий	66
19
Список кодов пульта ДУ	69

20	УВЕДОМЛЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ	100
20	С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

22

Телегид	24
Просмотр программ	24
Настройка напоминаний и записи	25
Поиск программ	26
Планирование напоминаний и записей	26

Запись и воспроизведение	27
Запись	27
Воспроизведение	31
Приостановка и перемотка прямых телепередач (TSR)	33
Использование списка видео	35
Использование списка музыки	38
Использование списка фотографий	40

Предпочтения	42
Родительский контроль	42
Установка языка	43
Установка таймера включения/выключения	43
Настройка видео	44
Настройка звука	45
Отображение на экране	46

Краткое руководство пользователя

1. Проверка принадлежностей

User’s Manual

Quick Start Guide

				Кабель с выходным
Пульт дистанционного	Руководство и	Кабель HDMI
управления	Краткое руководство	разъемом Loop	Кабель SCART
и батарейки	пользователя	Through

Примечание. Принадлежности могут отличаться в зависимости от места приобретения.

2. Обзор изделия

Передняя панель

	РЕЖИМ ОЖИДАНИЯ
	Переход в режим ожидания и	Дисплей состояния
	выход из него.

joGTTXY

BACK

TV/RADIO

Гнездо для смарт-карты

Стрелки

GUIDE

Порт USB

Светодиодный индикатор

Подключение устройства

(Режим ожидания: красный,

хранения USB.

рабочий режим: синий)

(для файлов MP3 или JPEG)

Примечание. Вид устройства может отличаться от изображенного на рисунке.

Краткое руководство пользователя

Русский

Установка смарт-карты

1. Откройте крышку на передней панели для доступа к гнезду для карты.

2. Расположите смарт-карту горизонтально электронной микросхемой вниз.

3. Вставьте смарт-карту в гнездо.

Смарт-карта

Задняя панель

Разъем LNB 1 IN, LNB 2 IN

Подключение кабеля спутниковой антенны.

Можно подключить два кабеля.

Разъем LNB 1 OUT

Подключение другого цифрового спутникового приемника.

Разъем TV SCART

Подключение телевизора с помощью кабеля TV SCART.

Разъем VCR SCART

Подключение видеомагнитофона или DVDпроигрывателя с помощью кабеля VCR SCART.

Переключатель ON/OFF

Включение и выключение питания.

Разъем VIDEO

Разъем SPDIF

Разъем ETHERNET

Подключение телевизора

Подключение аудиосистемы с

Диагностический порт.

или видеомагнитофона с

помощью кабеля S/PDIF. (цифровой

Порт USB

помощью кабеля RCA.

аудиовыход)

Подключение устройства

Разъем AUDIO

Разъем HDMI

хранения USB.

Подключение телевизора

Подключение телевизора с помощью

или видеомагнитофона с

кабеля HDMI.

помощью кабеля RCA.

Примечание. Вид устройства может отличаться от изображенного на рисунке.

Краткое руководство пользователя

Пульт дистанционного управления

	ВЫКЛ. ЗВУК	Выключение звука.
	РЕЖИМ	Переключение между рабочим режимом и
	ОЖИДАНИЯ	режимом ожидания.
1	РЕЖИМ	Переключение режима пульта ДУ.
	ЦИФРЫ	(0-9)
	TV Portal	(В настоящее время не поддерживается).
	MENU	Вывод на экран основного меню.
	Кнопки	Воспроизведение, II Пауза, Стоп, Запись,
	управления	Перемотка назад, Перемотка вперед, I Назад,
	воспроизведением	I Далее, Мгновенный повтор, Пропуск
2	ЦВЕТНЫЕ	Цветные кнопки для интерактивных приложений.

3	кнопки

	MEDIA	Отображение списка файлов мультимедиа.
	GUIDE	Вывод на экран электронной программы передач.
	Кнопки	Перемещение курсора вверх, вниз, влево или
	СО СТРЕЛКАМИ	вправо.
	OK	Выбор (вход в) меню и подтверждение выбора.
	EXIT	Выход из всех экранов меню.
	BACK	Возврат к предыдущему каналу.
		Переход на предыдущий экран.

Примечание. Вид устройства может отличаться от изображенного на рисунке.

Краткое руководство пользователя

Русский

+/-	Настройка громкости звука.
		P /	Переключение каналов или страниц.
		LIST	Отображение списка каналов.


		i (Информация)	Отображение информации о каналах и программах.
		OPT+	Отображение дополнительных параметров.
		АУДИО	Отображение списка аудиосопровождения.
		СУБТИТРЫ	Отображение списка языков субтитров.
		TV/RADIO	Переключение между режимами телевизора и
			радио.
		TEXT	Вход в службу цифрового текста.
		SOURCE	Переключение между устройствами SCART.
		SLEEP	Настройка таймера перехода в спящий режим.
		V-FORMAT	Настройка разрешения видео.
		WIDE	Установка формата экрана.
		Кнопки		Добавить закладку,	Список закладок,

		управления		Медленно

		воспроизведением

Установка батареек

1. Нажмите на выступ и снимите крышку отсека для батареек.

2. Установите батарейки (прилагаются), соблюдая

полярность положительного (+) и отрицательного (-) контактов.

3. Установите крышку на место.

Краткое руководство пользователя

3. Соединения

Этот раздел содержит сведения о подключении устройства в соответствии с различными конфигурациями оборудования для обеспечения наилучшего качества сигнала. Данное устройство оснащено различными интерфейсами для подключения к телевизору, видеомагнитофону и другим устройствам. Выберите наиболее подходящий метод установки в зависимости от имеющегося оборудования.

EUTELSAT W4 (36.0E)	AUDIO	TV SCART	DVI for TV	HDMI

Twin LNB
Стена			DVI Connecter

Два кабеля
	RCA Cable	SCART Cable		HDMI Cable
			HDMI Cable
Два кабеля

EUTELSAT W4 (36.0E)

Single LNB

Стена

SCART Cable

S/PDIF Cable

Ethernet Cable

Один кабель

Router

Один кабель

Примечание. Если во время установки устройства возникнут какие-либо проблемы, обратитесь к местному продавцу или воспользуйтесь горячей линией для клиентов компании HUMAX.

Краткое руководство пользователя

Русский

Подключение антенны

Подключение двух кабелей

Подключите два коаксиальных кабеля спутниковой антенны от конвертора к разъемам LNB 1 IN и LNB 2 IN на устройстве.

Примечание. При использовании такого подключения можно будет просматривать различные каналы во время записи и записывать программы одновременно с двух каналов.

Подключение одного кабеля

1.Подключите коаксиальный кабель спутниковой антенны от конвертора к разъему LNB 1 IN на устройстве.

2.Подключите разъемы LNB 1 OUT и LNB 2 IN с помощью ВЧ-кабеля.

Примечание. При использовании такого подключения описанные функции для 2-х тюнеров будут недоступны.

1	2
Стена		Стена
Два кабеля	EUTELSAT W4 (36.0E)	Один кабель
EUTELSAT W4 (36.0E)
Twin LNB	Single LNB

Два кабеля

Проходной вход

Краткое руководство пользователя

Подключение телевизора

Телевизор с разъемом HDMI

Для обеспечения наилучшего качества изображения подключайте телевизор к устройству с помощью кабеля HDMI.

Телевизор с разъемом DVI

Для обеспечения очень высокого качества изображения подключайте телевизор к устройству с помощью кабеля HDMI и преобразователя HDMI/DVI для видеосигнала и кабеля RCA (к разъему Audio L/R) для аудиосигнала.

Телевизор с разъемом SCART

Для обеспечения высокого качества изображения подключайте телевизор к устройству с помощью кабеля SCART.

Видеомагнитофон с разъемом SCART

Для вывода видео- и аудиосигнала подключайте видеомагнитофон к устройству с помощью кабеля SCART.

VCR SCART

AUDIO

TV SCART

DVI for TV

HDMI

DVI Connecter

SCART Cable	2	SCART Cable		HDMI Cable
4	RCA Cable	3
		1
			HDMI Cable
		2

Примечание.

•При использовании цифровой аудиосистемы подключайте ее к устройству с помощью кабеля S/PDIF.

•Программы, защищенные технологией DRM (Digital Rights Management), возможно, не будут отображаться при подключении с помощью кабеля HDMI. Используйте для подключения SCART или композитный кабель.

•Подключение телевизора непосредственно к аудио/видеовыходу на устройстве существенно улучшит качество изображения.

Краткое руководство пользователя

Русский

4. Включение

1.Подсоедините кабель питания устройства к сетевой розетке.

2.Переведите переключатель ON/OFF на задней панели устройства в положение ON.

3.Включите питание с помощью кнопки РЕЖИМ ОЖИДАНИЯ на пульте дистанционного управления или кнопки РЕЖИМ ОЖИДАНИЯ на передней панели устройства.

Краткое руководство пользователя

5. Обзор меню

Предпочтение
•	Родительский контроль
•	Язык
•	Время
•	Видео
•	Аудио
•	Запись
•	Отображение на экране

			Ред. каналы
			•	Ред. список каналов
Список каналов		•	Ред. список избранных

Телегид		Инсталляция
	• НТВ-ПЛЮС авто поиск

Видео		•	Поиск каналов
	•	Режим поиска НТВ-ПЛЮС
			•	Обновление ПО
Музыка		•	Завод. настройки
Фото		Система
			•	Информация о системе
Настройки			•	Информация о сигнале
		•	Управление питанием

			•	Условный доступ
			•	Хранение данных

Перемещение

	Отображение основного меню	Перемещение по меню и
	параметрам

или	Выбор (вход в) меню или	Изменение или настройка
подтверждение выбора	параметра

	Переход на предыдущий экран	Ввод цифр (0–9)
	Выход из всех экранов меню

Основные действия

Русский

Переключение каналов

Переключать каналы можно несколькими способами.

Нажмите кнопку P / .

Введите номер канала (0-9).

Перейдите к списку каналов или телегиду и выберите канал.

Примечание.

•Нажмите кнопку TV/RADIO для переключения между ТВ- и радиоканалами.

•Нажмите кнопку BACK, чтобы вернуться к предыдущему каналу.

Громкость, выключение звука, аудио

Чтобы отрегулировать громкость звука, нажмите кнопку +/-.

Чтобы временно отключить звук, нажмите кнопку .

Настройка параметров звука

Параметры звука доступны только в том случае, если программа поддерживает звуковое сопровождение на нескольких языках.

1.Нажмите кнопку .

2.Выберите язык звукового сопровождения.

3.Выберите направление звука.

4.Нажмите кнопку OK.

Примечание.

•Функция отключения звука остается включенной или выключенной при переключении каналов.

•Направление звука нельзя настроить, когда программа транслируется в режиме Dolby Digital.

Отображение

Выбрать

Подтвердить

Основные действия

Формат показа, разрешение

Настройка формата показа

Нажмите кнопку WIDE, чтобы установить формат показа в соответствии с соотношением ширины и высоты экрана.

При каждом нажатии этой кнопки значение изменяется.

Соотношение 4:3: Авто – Letterbox – Центр

Соотношение 16:9: Авто – Pillarbox – Масштаб

Примечание. Подробные сведения см. в разделе Настройка формата показа.

Отображение

Настройка разрешения

Нажмите кнопку V-FORMAT, чтобы установить разрешение экрана.

При каждом нажатии этой кнопки значение изменяется.

576i – 576p – 720p – 1080i – Оригинал

Примечание. Если устройство подключено с помощью кабеля HDMI,

доступны только те разрешения, которые поддерживаются телевизором.

Отображение

Основные действия

Русский

Информация о программе (информационная область)

Информационная область — это строка сведений, которая отображается в течение некоторого времени при переключении каналов. Чтобы отобразить информационную область, при просмотре программы нажмите кнопку i. Нажмите кнопку EXIT, чтобы скрыть ее.

Время воспроизведения

Значки

Уровень и качество сигнала

Номер и название канала

Текущее время и дата

Имя группы

Название программы

Отображение

Режим навигации

Просмотр подробных сведений о программе

Нажмите кнопку i снова при отображении информационной области.

Просмотр сведений о предыдущей/следующей программе

Нажмите кнопку / при отображении информационной области. Нажмите кнопку OK, чтобы установить напоминания или запись для будущих программ.

Просмотр сведений о программах на других каналах

Нажмите кнопку / при отображении информационной области. Нажмите кнопку OK, чтобы перейти на выбранный канал.

Значки

Значок указывает доступные сведения и службы.

	Заблокированная программа		Субтитры

	Закодированная программа (значки		Телетекст
	Кодированные)


	Уровень родительского контроля		Многоканальный звук
	(минимальный возраст для просмотра)


	Программа ВЧ		Разрешение

	Запланированная программа		Звук Dolby Digital
	(красный: запись, синий: напоминание)		Звук Dolby Digital Plus

Примечание. Информация о программе не отображается, когда она недоступна.

Основные действия

Таймер сна

Нажмите кнопку SLEEP, чтобы установить время автоматического отключения.

При каждом нажатии этой кнопки значение изменяется.

10 – 20 – 30 – 60 – 90 – 120 минут

Отображение

Субтитры

Можно выбрать язык субтитров, который будет использоваться при просмотре субтитров.

1.Нажмите кнопку SUB/СУБТИТРЫ.

2.Выберите язык субтитров.

3.Выберите Выкл., чтобы скрыть субтитры.

4.Нажмите кнопку OK.

Примечание. Можно включить отображение субтитров всегда, когда они доступны.

Отображение

Выбрать

Подтвердить

Основные действия

Русский

Телетекст

Телетекст — это бесплатная служба, которая позволяет получать новости, самые актуальные сведения о погоде и многое другое. Эти интерактивные службы можно использовать в режиме телетекста.

На всех каналах, поддерживающих телетекст, в информационной области отображается значок телетекста.

1.Нажмите кнопку TEXT.

2.Для отображения меню телетекста нажмите кнопку MENU в режиме телетекста.

3.Выберите желаемую функцию телетекста и нажмите кнопку OK.

Меню Отображение Выбрать

телетекста

Подтвердить

Список каналов

Список каналов помогает быстро и легко найти нужный канал.

Открыть список каналов можно несколькими способами.

Нажмите кнопку OK.

Нажмите кнопку LIST.

Нажмите кнопку MENU и выберите Список каналов.

Переключение каналов

Выберите канал, на который требуется переключиться, и нажмите кнопку OK. Будет включен выбранный канал.

Примечание.

•: заблокированный канал, : закодированный канал (значки Кодированные)

•Нажмите кнопку i для просмотра подробной информации о программе.

•Нажмите кнопку LIST или EXIT, чтобы выйти.

Дополнительные параметры

Изменение группы

Можно отобразить список каналов в выбранной группе.

1.Нажмите ЗЕЛЕНУЮ кнопку.

2.Выберите группу каналов.

3.Нажмите кнопку OK.

Примечание.

•Нажмите кнопку TV/RADIO для переключения между группами теле- и радиоканалов.

•С помощью кнопки можно также изменить группу каналов.

Сортировка каналов

Отображение/	Выбрать	Подтвердить
изменение

Нажмите КРАСНУЮ кнопку, чтобы отсортировать список по цифрам или по алфавиту.

Список каналов

Русский

Редактирование каналов в списке каналов

Можно заблокировать, удалить или переименовать любой канал в списке каналов. Чтобы изменить несколько каналов, выберите MENU > Настройки > Ред. каналы.

Блокировка, удаление и переименование каналов

1.Выберите канал, который требуется изменить, и нажмите ЖЕЛТУЮ кнопку.

2.Выберите пункт.

Блокировка. Выберите Вкл. или Выкл.

Удалить. Нажмите кнопку OK.

Переименовать. Нажмите кнопку OK и

введите имя на клавиатуре.

3.Выберите OK, чтобы сохранить изменения и выйти.

Примечание.

•По умолчанию установлен пароль 0000. Если вы забыли пароль, обратитесь к местному дистрибьютору.

•Каналы НТВ-ПЛЮС нельзя удалить.

YELLOW

Отображение

Выбрать

Подтвердить

Настройка избранных каналов

Можно выбрать избранные каналы и включить их в группу избранных.

1.Выберите канал и нажмите ЖЕЛТУЮ кнопку.

2.Выберите Избранное и нажмите кнопку OK.

3.Выберите группу избранных каналов, в которую требуется добавить канал, и нажмите кнопку OK. Чтобы удалить канал из группы избранных, выберите группу и нажмите кнопку OK еще раз.

4.Выберите OK, чтобы сохранить изменения и выйти.

Управление каналами

Редактирование каналов

Меню Ред. список каналов позволяет удалять, перемещать, блокировать и переименовывать различные каналы.

MENU Настройки Редактировать каналы Ред. список каналов

Имя группы

Помеченные каналы/Всего каналов

Кнопки функций

: цветные кнопки или кнопка OPT+

Выбрать	Пометить/	Страница вверх/
Подтвердить	вниз

Примечание.

•: заблокированный канал, : закодированный канал (значки Кодированные)

•Нажмите кнопку MENU или EXIT, чтобы выйти. Нажмите кнопку BACK, чтобы вернуться на предыдущий экран.

•Каналы, которым система телевещания автоматически назначает номера, нельзя удалять и перемещать.

Удаление каналов

1.Выберите каналы с помощью кнопок / и OK.

2.Нажмите КРАСНУЮ кнопку.

Примечание. Каналы НТВ-ПЛЮС нельзя удалить.

Перемещение каналов

1.Выберите каналы с помощью кнопок / и OK.

2.Нажмите ЗЕЛЕНУЮ кнопку.

3.Переместите выбранные каналы в нужное место с помощью кнопок / и OK.

Примечание. Каналы НТВ-ПЛЮС нельзя перемещать.

Управление каналами

Русский

Блокирование и разблокирование каналов

1.Выберите каналы с помощью кнопок / и OK.

2.Нажмите кнопку OPT+.

3.Выберите Блокировка. Чтобы снять блокировку, выберите Разблокировать

Переименование каналов

1.Выберите канал, который требуется переименовать.

2.Нажмите кнопку OPT+.

3.Выберите Переименовать.

4.Введите имя на клавиатуре.

Примечание. Каналы НТВ-ПЛЮС не могут быть переименованы.

Дополнительные параметры

Изменение группы

Чтобы просмотреть списки каналов из других групп, нажмите ЖЕЛТУЮ кнопку и выберите группу.

Примечание. Нажмите кнопку TV/RADIO для переключения между группами теле- и радиоканалов.

Изменение фонового канала

Можно изменить канал, отображаемый в фоне во время редактирования.

1.Выберите канал, который требуется просматривать.

2.Нажмите СИНЮЮ кнопку. Будет включен выбранный канал.

Выбор и отмена выбора всех каналов

1.Нажмите кнопку OPT+.

2.Выберите Выбрать все.

3.Чтобы отменить выбор всех каналов, выберите Отключить все.

Управление каналами

Редактирование избранных каналов

Меню Ред. список избранных позволяет добавлять каналы в группы избранных и удалять их из этих групп.

MENU Настройки Ред. каналы Ред. список избранных

Имя группы Помеченные каналы/Всего каналов

Имя группы избранных каналов

Кнопки функций

: цветные кнопки или кнопка OPT+

Выбрать	Пометить/	Страница вверх/
Подтвердить	вниз

Примечание.

•Нажмите кнопку MENU или EXIT, чтобы выйти. Нажмите кнопку BACK, чтобы вернуться на предыдущий экран.

•Каналы, которым система телевещания автоматически назначает номера, нельзя удалять и перемещать.

Добавление и удаление избранных каналов

1.Нажмите ЖЕЛТУЮ кнопку и выберите группу избранных каналов, которую требуется изменить.

2.Чтобы добавить каналы в список избранных, выберите каналы, которые требуется добавить, с помощью кнопок / и OK в левом столбце, а затем нажмите КРАСНУЮ кнопку. Добавленные каналы будут находиться в правом столбце.

3.Чтобы удалить каналы из списка избранных, выберите каналы, которые требуется удалить, в правом столбце и нажмите КРАСНУЮ кнопку.

Перемещение каналов

1.Выберите каналы с помощью кнопок / и OK.

2.Нажмите ЗЕЛЕНУЮ кнопку.

3.Переместите выбранные каналы в нужное место с помощью кнопок / и OK.

Примечание. Можно перемещать каналы только в правом столбце.

Управление каналами

Русский

Переименование групп избранных каналов

1.Нажмите ЖЕЛТУЮ кнопку и выберите группу избранных каналов, которую требуется изменить.

2.Нажмите кнопку OPT+.

3.Выберите Переименовать избранное.

4.Введите имя на клавиатуре.

Дополнительные параметры

Изменение группы

Чтобы просмотреть списки каналов из других групп в левом столбце, нажмите ЗЕЛЕНУЮ кнопку и выберите группу.

Примечание. Нажмите кнопку TV/RADIO для переключения между группами теле- и радиоканалов.

Изменение фонового канала

Можно изменить канал, отображаемый в фоне во время редактирования.

1.Выберите канал, который требуется просматривать.

2.Нажмите СИНЮЮ кнопку. Будет включен выбранный канал.

Выбор и отмена выбора всех каналов

1.Нажмите кнопку OPT+.

2.Выберите Выбрать все.

3.Чтобы отменить выбор всех каналов, выберите Отключить все.

Телегид

Телегид — это экранная программа передач, которая в виде сетки отображает сведения о программах на различных каналах, упорядоченные по времени и дате.

Открыть телегид можно несколькими способами.

Нажмите кнопку GUIDE.

Нажмите кнопку MENU и выберите Телегид.

Примечание. Нажмите кнопку GUIDE или EXIT, чтобы выйти. Нажмите кнопку BACK, чтобы вернуться на предыдущий экран.

Предварительный просмотр

Текущие время и дата

Информация о выбранной программе: номер и название канала, название программы, общие сведения, группа, тип и значки

Строка времени

Кнопки функций

: цветные кнопки

Выбрать	Подтвердить	Страница вверх/
вниз

Примечание.

•Нажмите кнопку i для просмотра подробной информации о программе.

• : запланированная программа (красный: запись, синий: напоминание), : запись программы,

: текущее время

•Функция прокрутки страниц вверх/вниз неактивна, если у вас менее 7 каналов.

Просмотр программ

1.Выберите программу и нажмите кнопку OK. Программа будет показана в области предварительного просмотра.

2.Нажмите кнопку OK еще раз, чтобы выйти из экрана телегида и перейти к просмотру программы.

Телегид

Русский

Настройка напоминаний и записи

1.Выберите предстоящую программу и нажмите кнопку OK.

2.Выберите Напоминание или Запись и нажмите кнопку OK.

3.Для отмены выберите Отмена и нажмите кнопку OK.

Зарезервированные программы будут автоматически добавлены в список Расписание.

Примечание.

•Если программа вступает в конфликт с другой программой, настройте резервирование соответствующим образом.

•Если канал заблокирован, для резервирования потребуется ввести пароль.

По умолчанию установлен пароль 0000. Если вы забыли пароль, обратитесь к местному дистрибьютору.

•Можно запланировать напоминания и записи. (См. раздел Планирование напоминаний и записей).

Дополнительные параметры

Быстрая навигация

Нажмите кнопку / , чтобы перейти к предыдущей/следующей программе.

Нажмите кнопку ПЕРЕМОТКА НАЗАД / ПЕРЕМОТКА ВПЕРЕД для перехода на 2 часа назад или вперед.

Нажмите кнопку НАЗАД / ДАЛЕЕ для перехода к предыдущему или следующему дню.

Изменение группы

Чтобы просмотреть списки каналов из других групп, нажмите СИНЮЮ кнопку и выберите группу.

Примечание.

•Нажмите кнопку TV/RADIO для переключения между группами теле- и радиоканалов.

•Чтобы выполнить поиск определенной программы, нажмите ЗЕЛЕНУЮ кнопку для перехода на экран Найти. (См. раздел Поиск программ).

Телегид

Поиск программ

Поиск программы — это функция, которая позволяет выполнять поиск программ по ключевому слову или жанру.

По ключевому слову

1.Нажмите ЗЕЛЕНУЮ кнопку.

2.Выберите Ключ.слово и нажмите кнопку .

3.Выберите ключевое слово и нажмите кнопку OK.

Примечание. Чтобы ввести новое ключевое слово, выберите Новое ключ. слово.

По жанру

1.Нажмите ЗЕЛЕНУЮ кнопку.

2.Выберите Жанр и нажмите кнопку .

3.Выберите жанр и нажмите кнопку OK.

4.Выберите определенный жанр и нажмите

кнопку OK (если доступно).	GREEN

Примечание.

• Нажмите кнопку i для просмотра подробной информации о программе.

Отображение

Подтвердить

Выбрать

Страница

вверх/вниз

•Нажмите кнопку OK для просмотра найденной программы.

•Для предстоящих программ можно настроить напоминания или запись. (См. раздел Настройка напоминаний и записи).

Планирование напоминаний и записей

Расписание — это экран, содержащий список напоминаний и записей, на котором можно выполнять с ними различные действия.

1.Нажмите ЖЕЛТУЮ кнопку.

2.Можно добавлять, редактировать и удалять напоминания и записи.

Чтобы добавить элемент, выберите Новый заказ и нажмите кнопку OK.

Чтобы изменить элемент, выберите заказ и нажмите кнопку OK.

Чтобы удалить элемент, выберите заказ и нажмите СИНЮЮ кнопку.

3.Появится экран Заказ. Можно изменить необходимые параметры с помощью кнопок

/ / / , кнопок с цифрами (0–9) и OK.

4.Выберите OK, чтобы сохранить изменения и выйти.

Примечание.

•Нажмите кнопку i для просмотра подробной информации о программе.

YELLOW	Подтвердить	Выбрать
Отображение

Страница

вверх/вниз

•Можно легко настроить напоминания или записи на экранах Телегид, Найти программы или в режиме навигации в информационной области.

Запись и воспроизведение

Русский

Программы можно записывать на встроенный жесткий диск, а затем просматривать в любое время.

Запись

Можно просматривать один канал и в это же время записывать программы с двух других каналов.

Мгновенная запись

Можно записать текущую просматриваемую программу и изменять длительность записи.

Чтобы записать программу, просматриваемую в настоящее время, нажмите кнопку ЗАПИСЬ. Запись начнется с текущего момента, и в течение нескольких секунд будет отображаться индикатор записи.

Чтобы остановить запись текущей программы, нажмите кнопку СТОП.

Запись будет продолжаться до завершения текущей программы. Однако, если программа заканчивается менее чем через 10 минут, запись будет выполняться до окончания следующей программы. При отсутствии сведений о программе запись будет выполняться в течение 2-х часов.

Изменение длительности записи

1.Нажмите кнопку ЗАПИСЬ при отображении канала, с которого выполняется запись.

2.Установите длительность вручную либо выберите запись до окончания текущей или следующей программы.

Запись

Выбрать

Подтвердить

Введите 0–9

Запись и воспроизведение

Запланированная запись

Можно легко настроить резервирования для записи на экране Телегид, Расписание или в режиме навигации в информационной области.

Выберите предстоящую программу и

нажмите кнопку OK на экране Телегид. (См. раздел Настройка напоминаний и записи).

Выберите Новый заказ и нажмите кнопку

OK на экране Расписание. (См. раздел

Планирование напоминаний и записей).

Нажмите кнопку OK для предстоящей программы в информационной области и

выберите Запись.

(См. раздел Информация о программе).

Запись начнется в запланированное время, и в течение нескольких секунд будет отображаться индикатор записи.

Чтобы остановить запись текущей программы, нажмите кнопку СТОП.

Примечание.

•Чтобы перейти на экран Телегид, нажмите кнопку GUIDE.

•Чтобы перейти на экран Расписание, нажмите кнопку GUIDE, а затем ЖЕЛТУЮ кнопку.

•Чтобы отобразить информационную область, при просмотре программы нажмите кнопку i.

Редактирование расписания записи

Можно изменять и удалять резервирования на экране Расписание.

Чтобы изменить элемент, выберите заказ и нажмите кнопку OK. Можно изменить параметры, такие как канал, дата, время, повтор, режим и т. д.

Чтобы удалить элемент, выберите заказ и нажмите СИНЮЮ кнопку.

Запись

Выбрать

Подтвердить

Введите 0–9

Запись и воспроизведение

Русский

Конфликт записи

Можно просматривать один канал и в это же время записывать программы с двух других каналов.

Конфликт длительности записи

Если мгновенная запись вступает в конфликт с одной из запланированных записей (или напоминаний), можно выполнить следующее.

Выполнить запись в течение автоматически настроенного времени.

Отменить одну из запланированных записей (или напоминаний).

Отменить предыдущую запись.

Конфликт при просмотре

Когда при просмотре одного канала и записи передачи на другом канале запускается запланированная запись еще на одном канале, то перед началом запланированной записи на экране будет в течение 30 секунд отображаться предупреждение о записи.

OK. В момент начала канал переключится, и запланированная запись начнется автоматически.

Отмена. Запланированная запись будет отменена.

Конфликты запланированных действий

Если новая запланированная запись вступает в конфликт с одной из ранее настроенных записей (или напоминаний), отображается запрос на выбор до 2-х программ, которые требуется сохранить.

Выберите программу с помощью кнопок / и

OK.

Запись

Выбрать

Подтвердить

Введите 0–9

Запись и воспроизведение

Настройка времени заполнения

MENU Настройки Предпочтения Запись

Можно настроить время заполнения на случай, если запись начнется раньше или завершится позже, чем запланировано.

Интервал до начала. Дополнительное время записи до начала записи.

Интервал после оконч. Дополнительное время записи после окончания записи.

Автоматический PIN-код. ПИН код вводится автоматически при необходимости.

Примечание.

•Также можно записывать радиопрограммы.

•При нажатии кнопки i в информационной области будет отображаться значок записи.

•Чтобы изменить длительность записи, используйте кнопку ЗАПИСЬ для мгновенной записи или выберите MENU > Телегид > Расписание для запланированной записи.

•Когда при выполнении записи запускается новая запланированная запись, на экране в течение нескольких секунд отображается значок записи, сообщающий о том, что запись запущена. Если выбран не тот канал, на котором должна выполняться запись, перед началом записи в течение 30 секунд будет отображаться уведомление и в момент начала будет автоматически включен запланированный канал.

•Если во время записи нажать кнопку РЕЖИМ ОЖИДАНИЯ, запись не будет остановлена. Новые записи будут запускаться даже в режиме ожидания.

•При просмотре записанной программы можно управлять воспроизведением, например приостанавливать его, перематывать, повторять фрагменты, замедлять показ и т. д.

•Чтобы просмотреть список записанных программ, нажмите кнопку MEDIA или MENU и выберите

Видео. (См. раздел Использование списка видео).

Запись

Выбрать

Подтвердить

Введите 0–9

Запись и воспроизведение

Русский

Воспроизведение

Воспроизведение записей (видео)

Можно легко открыть список сохраненных файлов и воспроизвести записанные программы.

Нажмите кнопку MEDIA.

Нажмите кнопку MENU и выберите Видео.

Выберите файл и нажмите кнопку OK. Начнется воспроизведение.

Можно выполнять быструю перемотку назад, вперед, замедленное воспроизведение и приостановку воспроизведения

сохраненного файла. При нажатии кнопки

ВОСПРОИЗВЕДЕНИЕ, ПЕРЕМОТКА ВПЕРЕД, ПЕРЕМОТКА НАЗАД, ЗАМЕДЛЕННОЕ ВОСПРОИЗВЕДЕНИЕ или ПАУЗА во время воспроизведения отображается зеленая панель воспроизведения.

Текущее время

Состояние воспроизведения

Время начала

Ползунок воспроизведения

Общее время

Запись

Выбрать

Подтвердить

Введите 0–9

Loading…

Источник

В настоящее время вы находитесь на странице с руководствами . Выберите одну из категорий продуктов, чтобы быстро найти нужное руководство . Не удалось найти нужный продукт ? Тогда попробуйте вбить в строку поиска и модель, чтобы найти нужное руководство . На ManualsPDF.ru в настоящее время имеется 37 руководств , разделенных на 6. Самые популярные категории продуктов :

Цифровые декодеры
Приемники
Без категории

Самые популярные продукты из на сегодня:

Humax HD-FOX
Humax Tivumax HD
Humax UHD 4tune+

HUMAX, is a consumer electronics company. Founded in South Korea in 1989, it manufactures set-top boxes, digital video recorders, and other consumer electronics. It is publicly traded on KOSDAQ. Listed on the Korean stock exchange (KOSDAQ), Humax Co. Their official website is HUMAX.com.

A directory of user manuals and instructions for HUMAX products can be found below. HUMAX products are patented and trademarked under brands Humax Holdings Co., Ltd.

Contact Info:

Address: The Mille Building, 8th Floor, 1000 Great West Road, Brentford, London, TW8 9HH

Phone:

0344 318 8800

+44 208 326 6000

Search

Advanced-H40D Series Digital Satellite Dish Flat Mirror Panel Antenna User Manual Advanced-H40D Series Digital Satellite Dish Flat Mirror Panel Antenna What is HUMAX Advanced-H40D? HUMAX Advanced-H40D is a Horn Array Type Satellite Antenna with Dual Linear Polarization, it can receive signal from major Satellites and would replace a normal former Parabolic Dish. Small, discreet and …

Continue reading “HUMAX Advanced-H40D Series Digital Satellite Dish Flat Mirror Panel Antenna User Manual”

HUMAX BGW320-500 Broadband Gateway HUMAX Copyrights and Trademarks © 2019 HUMAX Co., Ltd. All Rights Reserved Reserved. No part of this publication may be reproduced in any form or by any means or used to make any derivative work (such as translation, transformation, or adaptation) without written permission from HUMAX Co., Ltd. (“HUMAX”). HUMAX reserves …

Continue reading “HUMAX BGW320-500 Broadband Gateway User Manual”

Humax BGW320-500 XGS-PON Broadband Gateway HUMAX Copyrights and Trademarks © 2019 HUMAX Co., Ltd. All Rights Reserved Reserved. No part of this publication may be reproduced in any form or by any means or used to make any derivative work (such as translation, transformation, or adaptation) without written permission from HUMAX Co., Ltd. (“HUMAX”). HUMAX …

Continue reading “Humax BGW320-500 XGS-PON Broadband Gateway Manual”

HUMAX A21KW AT&T TV Device and Remote Control User Manual Introduction Product manuals are intended to help customers understand the workings of the hardware devices. This product manual provides overview information of the AT&T TV device and remote control and addresses specific functions of the devices. It is posted online at att.com/userguides for customer access. …

Continue reading “HUMAX A21KW AT&T TV Device and Remote Control User Manual”

aura Ultra High Definition Recorder Setup Guide Get the most out of your new set-top box Welcome Thank you for purchasing this product Accessibility You can find video tutorials, in-depth user manuals, and more online at: uk.humaxdigital.com/support Help & Support: Mon-Fri 9am-5pm If you get stuck installing or setting up your new product, please get …

Continue reading “HUMAX aura Ultra High Definition Recorder User Guide”

HUMAX HGD310 Cable Modem Accessories The following items should be found in your package. Product Overview Front Panel Your cable modem has LEDs on the front panel to indicate the working status. You can refer to the table below to check your cable modem works properly. LEDs on for checking working status LED Operation …

Continue reading “HUMAX HGD310 Cable Modem User Manual”

CD-плееры NA-FOX

Humax NA-FOX Инструкция по эксплуатации
Чиллеры LDE-32DST

Humax LDE-32DST Инструкция по эксплуатации
Детские машинки каталки F2-Green

Humax F2-Green Инструкция по эксплуатации
Детские машинки каталки F1-5000

Humax F1-5000 Инструкция по эксплуатации
Чиллеры LGB-19DTT

Humax LGB-19DTT Инструкция по эксплуатации
Хлебопечки iCord HD

Humax iCord HD Инструкция по эксплуатации
Тонометры DIGITAL CABLE SET-TOP BOX CX-FOX C II

Humax DIGITAL CABLE SET-TOP BOX CX-FOX C II Инструкция по эксплуатации
Детские машинки каталки F2-FOXT

Humax F2-FOXT Инструкция по эксплуатации
Тонометры SATBox LUG-17DS

Humax SATBox LUG-17DS Инструкция по эксплуатации
Стереофонические усилители HDCI-2000T

Humax HDCI-2000T Инструкция по эксплуатации
Детские машинки каталки CXHD-1000C

Humax CXHD-1000C Инструкция по эксплуатации
Детские машинки каталки HDCI-2000

Humax HDCI-2000 Инструкция по эксплуатации
Детские машинки каталки Set-Top Box

Humax Set-Top Box Инструкция по эксплуатации
Детские машинки каталки CI5-100T

Humax CI5-100T Инструкция по эксплуатации
Детские машинки каталки plus IR-ACE II

Humax plus IR-ACE II Инструкция по эксплуатации
Детские машинки каталки IR-ACE M

Humax IR-ACE M Инструкция по эксплуатации
Детские машинки каталки CI-5100X

Humax CI-5100X Инструкция по эксплуатации
Детские машинки каталки IRCI-5400Z

Humax IRCI-5400Z Инструкция по эксплуатации
Детские машинки каталки CR-3510

Humax CR-3510 Инструкция по эксплуатации
Детские машинки каталки ND-1200C

Humax ND-1200C Инструкция по эксплуатации
Чиллеры LGB-19DRT

Humax LGB-19DRT Инструкция по эксплуатации
Хлебопечки IHDR-5050C

Humax IHDR-5050C Инструкция по эксплуатации
Хлебопечки PVR-8000

Humax PVR-8000 Инструкция по эксплуатации
Мотоциклетные аксессуары VA-3210

Humax VA-3210 Инструкция по эксплуатации
Детские машинки каталки VA-ACE

Humax VA-ACE Инструкция по эксплуатации
Тонометры HATHWAY ND-1000C

Humax HATHWAY ND-1000C Инструкция по эксплуатации
Детские машинки каталки IR-ACEII Black/XD-200

Humax IR-ACEII Black/XD-200 Инструкция по эксплуатации
Хлебопечки IRCI-PVR

Humax IRCI-PVR Инструкция по эксплуатации
Детские машинки каталки NACI-5700

Humax NACI-5700 Инструкция по эксплуатации
Хлебопечки DVR HDR-7500T

Humax DVR HDR-7500T Инструкция по эксплуатации
Хлебопечки PVR-9200T

Humax PVR-9200T Инструкция по эксплуатации
Чиллеры LD-2060

Humax LD-2060 Инструкция по эксплуатации
Хлебопечки IRHD-5000C

Humax IRHD-5000C Инструкция по эксплуатации
Хлебопечки CX PVR-9200C

Humax CX PVR-9200C Инструкция по эксплуатации
Фритюрницы Digital Terrestrial Receiver F2-1010T

Humax Digital Terrestrial Receiver F2-1010T Инструкция по эксплуатации
Чиллеры LAU-32TPVR

Humax LAU-32TPVR Инструкция по эксплуатации

Loading…

RU1

Примечание

Благодарим Вас за приобретение устройства HUMAX. Внимательно прочтите данное

руководство пользователя для правильной установки, использования и эксплуатации

устройства с максимальной эффективностью. Храните это руководство вместе с устройством

для будущей справки. Информация, содержащаяся в данном руководстве пользователя,

может быть изменена без предварительного уведомления.

Не разрешается копировать, использовать или осуществлять переводы руководства

целиком или по частям без предварительного письменного согласия компании HUMAX, за

исключением владельцев авторского права согласно законодательству об авторском праве.

Гарантия

Данная гарантия не распространяется на детали, которые вследствие ненадлежащего

использования информации, содержащейся в данном руководстве, могут быть повреждены.

Цифровой спутниковый терминал VA-4SD постоянно совершенствуется. В связи с этим

функциональные особенности вашего терминала могут отличаться от описанных в

руководстве пользователя.

Изготовитель оставляет за собой право изменять комплектацию и технические

характеристики изделия без ухудшения его функциональности.

Во избежание поражения электротоком не открывайте верхнюю крышку терминала.

Все работы по ремонту терминала должны выполняться только в специализированных

мастерских.

Срок службы терминала составляет 3 (три) года со дня продажи.

Гарантийный срок и дата продажи терминала указывается в гарантийном талоне.

ОАО “НТВ-ПЛЮС”

117545, Москва, Варшавское шоссе, д. 125, стр. 1, секция 10

Телефоны Отдел продаж: (495) 755-55-45

Отдел обслуживания абонентов: (495) 755-67-89

Факс (495) 755-56-69

Интернет www.ntvplus.ru

Изготовитель Humax Co., Ltd.

HUMAX Building 212-1, Yubang-dong,

Cheoin-gu, Yongin-si, Gyeonggi-do,

449-080, Korea

RU2

Примечание

Товарные знаки

• Viaccess является товарным знаком компании France Telecom.

• Изготовлено по лицензии Dolby Laboratories.

«Dolby» и символ двойного «D» являются товарными знаками компании Dolby

Laboratories.

Надписи «Предупреждение», «Внимание» и «Примечания»

Изучая руководство, обращайте особое внимание на следующие значки, отмечающие

опасные ситуации.

• Предупреждение

Указывает на опасную ситуацию, которая может привести к серьезной травме.

• Внимание

Указывает на ситуацию, которая может привести к повреждению оборудования или

других приборов.

• Примечания

Указывают на предназначенную для пользователя дополнительную информацию,

предупреждающую о возможных проблемах, а также информацию различной

значимости, облегчающую понимание принципов работы, использование и техническое

обслуживание устройства.

Значения символов

Чтобы снизить опасность поражения электрическим током, не снимайте

крышку (или заднюю панель). Внутри корпуса нет компонентов,

обслуживание которых выполняется пользователем. Обслуживание

должно выполняться квалифицированными специалистами.

Данный символ указывает на наличие внутри корпуса устройства

компонентов, находящихся под

высоким напряжением, что может

привести к поражению электрическим током или травме.

Данный символ отмечает наличие важных инструкций, входящих в

комплектацию данного устройства.

ВНИМАНИЕ !

НЕ ОТКРЫВАТЬ

ВЫСОКОЕ НАПРЯЖЕНИЕ

RU3

Примечание

Инструкции по символу «WEEE»

По окончанию периода эксплуатации данного устройства его не следует

выбрасывать вместе с другими бытовыми отходами. Отделите устройство

от других типов отходов для соответствующей переработки и повторного

использования в качестве сырья. Это позволит предотвратить возможное

вредное воздействие на окружающую среду или здоровье человека от

неконтролируемой утилизации отходов.

• Для бытовых потребителей

Обратитесь к продавцу данного устройства или в органы местного самоуправления

для получения подробной информации о месте и способе экологически безопасной

утилизации.

• Для промышленных потребителей

Обратитесь к поставщику и проверьте условия и положения договора покупки. Это

устройство нельзя утилизировать вместе с использованной упаковкой.

RU4

Меры предосторожности

Данное устройство разработано в соответствии с международными стандартами

безопасности. Внимательно прочитайте приведенные ниже правила техники

безопасности.

Инструкции и правила техники безопасности

1. ПАРАМЕТРЫ ПИТАЮЩЕЙ ЭЛЕКТРОСЕТИ

Переменный ток 90-250 В, 50/60 Гц

• Параметры электрической сети для питания данного устройства должны

соответствовать значениям, указанным в настоящем руководстве или на задней

стенке устройства.

• Перед выполнением каких-либо работ по техобслуживанию или установке

отсоедините шнур питания от сети.

2. ПЕРЕГРУЗКА

• Не допускайте перегрузки сетевой розетки, удлинителя или адаптера,

поскольку это может привести к возгоранию устройства или поражению

электрическим током.

3. ЖИДКОСТЬ

• Следует избегать попадания жидкости на устройство. Также не следует ставить

на устройство предметы, наполненные жидкостью.

4. ОЧИСТКА

• Прежде чем приступить к очистке, отключите устройство от сетевой розетки.

• Используйте слегка смоченную ткань (не растворителем) для очистки

устройства.

5. ВЕНТИЛЯЦИЯ

• Не следует закрывать отверстия в верхней части устройства, чтобы к

устройству поступал воздух.

• Не ставьте устройство на мягкую мебель и ковры.

• Не ставьте другие электронные приборы на корпус устройства.

6. ПРИНАДЛЕЖНОСТИ

• Не используйте неподдерживаемые принадлежности – это может привести к

несчастному случаю или к повреждению устройства.

7. СОЕДИНЕНИЕ С МАЛОШУМЯЩИМ УСИЛИТЕЛЕМ (LNB) СПУТНИКОВОЙ АНТЕННЫ

• Отключите устройство от сети электропитания перед подсоединением

или отсоединением кабеля от спутниковой антенны. В противном случае

малошумящий усилитель (LNB) может выйти из строя.

RU5

Меры предосторожности

8. СОЕДИНЕНИЕ С ТЕЛЕВИЗОРОМ

• Отключите устройство от сети электропитания перед подсоединением или

отсоединением кабеля от телевизора. В противном случае телевизор может

выйти из строя.

9. ЗАЗЕМЛЕНИЕ

• Кабель малошумящего усилителя (LNB) должен быть заземлен к системе

спутниковой антенны.

10. РАСПОЛОЖЕНИЕ

• Устанавливайте устройство в сухом, хорошо проветриваемом помещении,

избегая попадания на него солнечных лучей.

• Не следует устанавливать устройство возле батареи или других источников

тепла.

• Убедитесь, что устройство находится на расстоянии не менее 10 см от любых

приборов, подверженных воздействию электромагнитного излучения, таких

как телевизор или видеомагнитофон.

• Не закрывайте отверстия в корпусе никакими предметами и не ставьте

устройство на кровать, диван, ковер или аналогичную поверхность.

• Размещая устройство на полке или в книжном шкафу, убедитесь в наличии

соответствующей вентиляции и следуйте инструкциям производителя по

установке.

• Не ставьте устройство на неустойчивую поверхность, подставку, стул, или стол,

с которых оно может упасть.

• При падении устройство может нанести серьезные травмы ребенку или

взрослому человеку и сильно повредиться само.

11. МОЛНИЯ, ГРОЗА ИЛИ УСТРОЙСТВО НЕ ИСПОЛЬЗУЕТСЯ

• Во время грозы, а также когда устройство длительное время находится без

присмотра и не используется, отсоединяйте антенну и шнур питания устройства

от розетки. Это позволит предохранить устройство от повреждения,

вызванного молнией и скачками напряжения.

12. ПОСТОРОННИЕ ОБЪЕКТЫ

• Не вставляйте никакие предметы в отверстия устройства, поскольку можно

задеть компоненты под высоким напряжением или повредить детали

устройства.

13. ЗАМЕНА ДЕТАЛЕЙ

• При необходимости замены каких-либо деталей, убедитесь, что мастер

использует запасные части, рекомендуемые производителем или обладающие

теми же характеристиками, что и оригинальная деталь. Несанкционированная

замена может привести к дополнительному повреждению устройства.

RU6

Меры предосторожности

Предупреждение

1. Во избежание повреждения кабеля питания или вилки соблюдайте следующие

инструкции.

• Не следует самостоятельно модифицировать или изменять кабель питания или

вилку.

• Не допускайте сгибания и перекручивания кабеля питания.

• Вытаскивая кабель питания из розетки, всегда держитесь за вилку.

• Кабель питания должен находиться на достаточном расстоянии от

нагревательных приборов во избежание плавления виниловой оболочки

кабеля.

• Доступ к кабелю питания и устройству отключения должен всегда быть

свободным для пользователя.

2. Во избежание поражения электрическим током соблюдайте следующие

инструкции.

• Не открывайте основной корпус.

• Не вставляйте металлические или воспламеняющиеся предметы в отверстия

устройства.

• Не прикасайтесь к вилке кабеля питания мокрыми руками.

Отключайте кабель питания во время грозы и молнии.

3. Во избежание повреждения устройства соблюдайте следующие инструкции.

• Не используйте устройство, если оно неисправно. Если продолжать

использовать устройство, когда оно повреждено, это может привести к

серьезным повреждениям устройства. Обязательно обратитесь к местному

дистрибьютору, если устройство неисправно.

• Не вставляйте металлические или другие посторонние предметы в слоты

для модулей и смарт-карт. Это может привести к повреждению устройства и

уменьшить срок его службы.

RU7

Содержание

1. Перед использованием устройства. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU8

1.1 Содержимое упаковки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RU8

1.2 Передняя панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU9

1.3 Условный доступ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU10

1.4 Задняя панель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU11

1.5 Пульт дистанционного управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU12

2. Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RU14

2.1 Подключение антенны . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU14

2.2 Подключение телевизора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU15

2.3 Подключение телевизора и видеомагнитофона . . . . . . . . . . . . . . . . . . . . . . . RU18

2.4 Подключение аудиосистемы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU19

2.5 Включение питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU20

3. Мастер установки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU21

4. Основные действия . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RU22

5. Список каналов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RU24

6. Программа передач . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RU25

7. Меню . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RU26

7.1 Предпочтения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU26

7.2 Редактировать каналы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU26

7.3 Инсталляция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU27

7.4 Система . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU28

7.5 Условный доступ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU29

Обновление ПО . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RU30

8.1 OTA (по воздуху) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU30

9. Поиск и устранение неисправностей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RU31

9.1 Поиск и устранение неисправностей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU31

9.2 Сообщение об ошибке . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU33

10. Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RU34

RU8

1. Перед использованием устройства

В данном разделе предоставлена подробная информация об устройстве и принадлежностях.

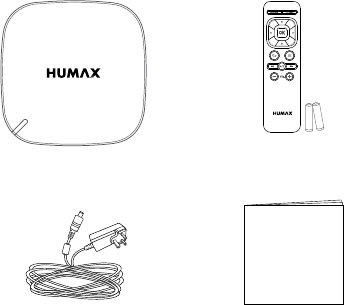

1.1 Содержимое упаковки

Перед началом эксплуатации устройства проверьте все содержимое упаковки.

Примечание.

• Если пульт дистанционного управления на длительный период времени оставить без

батареек, могут возникнуть неполадки.

В пульт дистанционного управления всегда должны быть установлены батарейки.

• Содержимое упаковки может различаться в зависимости от места приобретения.

Руководство

пользователя

Пульт дистанционного

управления

Кабель SCART

Руководство

пользователя

БатарейкиКабель RF

RU9

1. Перед использованием устройства

1.2 Передняя панель

1. КНОПКА РЕЖИМА ОЖИДАНИЯ

Используется для переключения между рабочим режимом и режимом ожидания.

2. КНОПКА MENU

Вывод на экран основного меню.

3. КНОПКА OK

Выбор меню или подтверждение выбранной операции. Отображение списка каналов во

время просмотра программы.

4. ИНДИКАТОР РЕЖИМА ОЖИДАНИЯ

Когда устройство находится в режиме ожидания, индикатор горит красным.

Когда устройство находится в рабочем режиме, индикатор горит зеленым.

5. ИНДИКАТОР TV

Когда устройство находится в режиме телевизора, индикатор горит зеленым.

6. ИНДИКАТОР RADIO

Когда устройство находится в режиме радио, индикатор горит желтым.

7. КНОПКИ СО СТРЕЛКАМИ

Переключение каналов или перемещение курсора вверх, вниз, влево или вправо.

8. ГНЕЗДО СМАРТ-КАРТЫ

Гнездо для смарт-карты

Примечание. Передняя панель устройства может быть изменена без предварительного

уведомления.

1 2 3 7

4 5 6

RU10

1. Перед использованием устройства

1.3 Условный доступ

Несмотря на то, что некоторые теле- и радиоканалы являются общедоступными,

большинство теле- и радио/музыкальных каналов доступны исключительно по подписке,

ими можно пользоваться только при наличии карточки.

1. Вставка смарт-карты

Смарт-карта внешне очень похожа на кредитную карточку; она вставляется в гнездо,

расположенное за крышкой в правой части передней панели. Правильно выбранная смарт-

карта дает право смотреть и слушать все каналы, выбранные при подписке.

1. Откройте правую крышку на передней панели устройства для доступа к гнезду для

карты.

2. Держите смарт-карту горизонтально электронным чипом (маленькая золотистая

квадратная деталь) вниз.

3. Вставьте смарт-карту в нижнее гнездо.

Примечание

Смарт-карта

RU11

1. Перед использованием устройства

1.4 Задняя панель

1. РАЗЪЕМ LBN IN

Используется для подключения кабеля спутниковой антенны.

2. РАЗЪЕМ TV SCART

Используется для подключения телевизора с помощью кабеля TV SCART.

3. РАЗЪЕМ AUDIO L/R

Используется для подключения телевизора или видеомагнитофона с помощью кабеля

RCA.

4. РАЗЪЕМ SPDIF

Используется для подключения аудиосистемы с помощью кабеля S/PDIF. (цифровой

аудиовыход)

5. VIDEO

Используется для подключения телевизора или видеомагнитофона с помощью кабеля

RCA.

6. РАЗЪЕМ RF IN

Используется для подключения антенны или кабельной сети.

7. РАЗЪЕМ RF OUT

Используется для соединения с разъемом RF IN телевизора с помощью кабеля RF.

Примечание. Задняя панель устройства может быть изменена без предварительного

уведомления.

TV SCARTTV SCART

1 2 4 6 753

Quick Start Guide

Model : H3

GB2

What’s in the box?

Note: Accessories may vary according to area.

Quick Start Guide

H3 Remote Control / Batteries

AC Adaptor Quick start Guide

GB3

Getting to Know Your H3

3 4 5 6

1. USB Port: Connect your USB storage device.

2. Status: Light is emitted when your H3 is in the operation mode.

3. HDMI: Use an HDMI cable to connect to your TV.

4. ETHERNET: Use an Ethernet cable to connect to a wired network. You can

also use a wireless network.

5. SPDIF: Use an SPDIF cable to connect to the audio system.

6. DC IN: Use an AC adaptor to connect to the power source.

GB4

Getting to Know Your Remote Control

1. POWER: Powers on or off

2. ARROW: Moves the cursor up, down, left or

right

3. COLOUR: For interactive applications

4. Back: Returns to the previous screen

5. Playback Controls:



Rewind,



/ΙΙ Play or pause,



Forward

6. Volume: Changes the audio volume

7. HOME: Returns to the home screen

8. OK: Selects a menu or confirms the option

9. Menu: Displays the main menu

1 7

GB5

Inserting batteries

Insert the batteries matching the plus(+) and minus(-) at each end.

Battery

GB6

Connecting Your H3

1. Connecting to your TV

Use an HDMI cable (not supplied) to connect to your TV.

2. Connecting to Internet

Use an Ethernet cable (not supplied) to connect to your router.

Note: Wireless network can be connected.

3. Powering On

Use an AC adaptor to DC IN of your H3, and then plug it into a wall outlet.

Router

HDMI

Ethernet

GB7

Setting Up Your H3

When you power on your H3 for the first time, follow the instructions to set

it up.

1. Language

Select your language.

2. Network Connection

Your H3 will automatically detect your wired network connection.

If your H3 fails to connect to the network, follow the on-screen

instructions to set up the wireless network.

Select your network from the network list and enter your network

password. Network passwords are case sensitive.

When the network is connected, you can download and install HUMAX

Cast app on your mobile device so that you can use the mobile device as

a remote control.

3. Time Zone

Select your region.

4. Privacy Policy, Terms and Conditions

By continuing, your are agreeing to the HUMAX Privacy Policy & Terms

and Conditions to use all services without limitation.

5. Result

You have finished the setup.

Note: The apps and Live TV channel list are subject to change without

notice.

GB8

Getting Your HUMAX Cast

You can use your mobile phone as a remote control from anywhere in your

home.

1. Go to Google Play or App Store to download HUMAX Cast.

2. Search by keyword HUMAX.

3. Download and install the HUMAX Cast on your mobile phone.

Android iOS

Pairing with your H3

Make sure that your H3 and mobile phone should be connected to the

same network.

When you install the HUMAX Cast for the first time, your mobile phone scans

your H3. The PIN code appears on your TV.

Enter the PIN code on your mobile phone to pair with your H3.

Note: Tap Device Scan on your mobile phone if the PIN code does not

appear on your TV.

GB9

Troubleshooting

Before contacting your local service center, read the tips below carefully. If

the problem persists after completing the following procedure, contact your

local product distributor or service center for further instructions.

Power

H3 does not power on.

• Check the AC power adaptor and make sure it is plugged in to a wall

outlet.

• Check your batteries in your remote control.


No or poor picture

• Make sure your H3 is powered on and in operation mode.

• Make sure an HDMI cable is firmly connected to the TV.

• Check the brightness level of the TV.

Sound

No or poor sound

• Check an HDMI cable or S/PDIF cable is connected correctly.

• Check the volume levels of your TV.

• If your H3 is connected to the digital audio device with an SPDIF cable,

check the digital audio device is turned on.

GB10

Remote Control

Remote control does not work.

• Check new batteries are properly inserted in the remote control.

• Remove and reinsert the batteries in the remote control.

HUMAX Cast does not work.

• Check your mobile phone and H3 are connected to the same network.

• Check your HUMAX Cast is paired with your H3.

• Check the Ethernet cable is connected to the wireless router.

• Avoid metal, brick wall or concrete obstructions between your H3 and the

wireless router.

Network

Wired network is not connected.

• Check the Ethernet cable is connected to your H3.

• Check the network settings are properly set up.

Wireless network is not connected.

• Check the correct wireless network is selected.

• To set up the wireless network, go to HOME > Settings > Network >

Wireless LAN.

Select the wireless network and enter the PIN code. If your wireless

network is not listed, select Add Network.

GB11

Specication

• Power Type: External Adaptor

• Input Voltage: 100V – 240V ~ 0.9A, 50/60Hz

• Power Consumption: 12V 1.5A

• Protection: Separate Internal Fuse & Lightning protection

• Size (WxDxH): 95 x 95 x 18 (mm)

• Weight: 187g

GB12

Safety Instructions

Read the safety instructions before using your product to avoid electrical

shock or personal injury.

• Do not bend or twist the power cord to avoid damage of the power cord.

• Do not touch the power plug with wet hands to avoid electrical shock.

• Do not install near any heat sources such as radiators, het registers, stoves

or other apparatus that produce heat.

• Do not place naked flame sources, such as lighted candles, on or near the

apparatus.

• Use only the cables provided with your product.

• Do not attempt to repair or disassemble your product yourself, as this will

void the warranty.

• Before removing your product from your TV, unplug the power source

and let it cool as it may get hot to touch.

Trademarks

• Manufactured under license from Dolby Laboratories.

Dolby and the double-D symbol are trademarks of Dolby.

• HDMI, the HDMI Logo, and High-Definition Multimedia interface are

trademarks and registered trademarks of HDMI Licensing LLC.

GB13

FCC CUSTOMER INFORMATION

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two

conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may cause

undesired operations.

FCC RF Radiation Exposure Statement

This equipment complies with FCC RF radiation exposure limits set forth for an uncontrolled

environment.

Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio

exempts de licence. L‘exploitation est autorisée aux deux conditions suivantes:

(1) l’appareil ne doit pas produire de brouillage, et

(2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le

brouillage est susceptible d’en compromettre le fonctionnement.

Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la

source de rayonnement et votre corps.

WARNING

Any changes or modifications not expressly approved by the manufacturer could void the

user’s authority to operate the equipment.

This device and its antenna must not be co-located or operating in conjunction with any

other antenna or transmitter.

This equipment should be installed and operated with a minimum distance of 20 centimeters

(equal to 8 inches) between the radiator and your body.

GB14

Warranty Certicate

IMPORTANT:

Keep this Certificate together with the Original invoice or receipt in a safe place and show

them to the retailer or place of purchase whenever a warranty repair is necessary.

• Model No.:

• Serial No.:

• Date of Purchase:

• Dealer’s Signature:

• Customer’s Signature:

HUMAX thanks you for your recent HUMAX product purchase.

For your benefit, we recommend that you record your serial number, found on the product,

and other purchase information on this card and keep it with your personal records, along with

proof of purchase. This information will allow us to better serve your needs.

• WARRANTY CONDITIONS

Keep this Certificate together with the original invoice or receipt in a safe place and show

them to the retailer or place of purchase whenever a warranty repair is necessary.

• HUMAX CONSUMER WARRANTY

HUMAX warrants this product to be free of defects in materials and workmanship, subject

to the conditions set forth overleaf.

GB15

• CONDITIONS

1. The HUMAX warranty is valid for a period of one (1) year or a longer period depending on

applicable local law from the date of first purchase.

2. In the event that this product fails to function properly during the warranty period, the

retailer or distributor will make this product capable of operating for the purpose of which

it was designed, without charging for labour and parts.

3. This warranty will be honoured only if the Warranty Certificate has been duly completed by

the purchaser and is presented to the retailer with the original invoice or receipt.

4. This warranty does not cover shipping or transportation charges from you to us.

5. The obligations of the distributor are limited to the repair of defect parts. Costs and risks of

transport to the retailer as well as removal and installation of the product, and any other

costs directly or indirectly related to its repair, are not covered by the warranty.

6. All warranty repairs performed by non-authorized repair shops will not be reimbursed and if

such repairs damage this product such damage will not be covered by this warranty.

7. This warranty is not applicable in cases other than defects in materials or workmanship

and, in particular, does not cover:

• periodic check-ups, adjustments, maintenance or conversions as well as replacement of

parts due to normal wear and tear;

• damage caused by accidents, negligence, modifications, use of non-HUMAX parts,

improper use, installation or package;

• damage caused by lightning, water, fire, acts of war, public disturbances, incorrectmains

voltages, incorrect ventilation or any other cause beyond the control of the distributor;

• products where the label bearing the serial number has been removed, defacedor is

illegible.

8. This warranty is offered to any person who has legally obtained possession of this product

within the warranty period.

9. HUMAX’s maximum liability shall not exceed the actual purchase price paid by you for the

product.In no event shall HUMAX be liable for special, incidental, consequential or indirect

damages.

Источник

Инструкции и руководства
Бренды
Humax
CX-FOX C II
Справочник Пользователя

Humax

Источник

Инструкции обслуживания Humax

Автомобильная система спутникового телевидения

Плеер CD

Плеер DVD

Записывающее устройство DVD

DVR

Телевизор LED

Mediaplayer

Плеер MP3

Приемник

Remote Control

Satellite Receiver

Speakers System

Приемопередатчик стерео

Телевизионный преобразователь

Многофункциональное устройство Video

Магнитофон

Диктофон

Contact Info:

Search

А вот и еще интересные новости по теме:
