Всем здравствуйте! 👋👋👋
Продолжаю цикл публикаций о капитальном ремонте мотора своей ласточки.
Первая часть
Вторая часть будет о снятии и разборе двигателя, его дефектовке, а также мех. работах по блоку и головке у сторонней организации, параллельно которой я окончательно докупил запчасти.
Ну начнемс. Наступил вечер субботы, на который я договорился со своими знакомыми о безвозмездной аренде бокса на выходной для разбора моей малышки. Сразу скажу ОГРОМНОЕ СПАСИБО Сергею С. и Виталию Б. за аренду!
Заехал и погнали с шурином разбирать.
➀ Снял АКБ
➁ Слили масло и антифриз.
➂ Сняли генератор, ролик обводной, натяжной, помпу, ГУР, компрессор кондиционера.
➃ Раскрутили выпускной коллектор, соединение катализатора и все сняли.
➄ Сняли топливную рампу, впускной коллектор, стартер, косу с датчиками.
➅ Сняли патрубки ОЖ с двигателя, сняли ДЗ, тройник от ГБЦ справа, открутили и сняли клапанную крышку.
➆ Открутили все болты от коробки, сняли все лишние кронштейны, все датчики от блока и ГБЦ убрали в сторону.
➇ Подставили опору под ДВС и сняли гидроподушку. Раскрутили лобовую крышку и с помощью болта и ножа отжимали крышку от блока.
➈ Раскрутили болты башмаков, натяжителя, сняли цепь. Раскрутили бугеля распредвалов, сняли распредвалы, аккуратно замотав в тряпки, чтобы нигде не чиркнуть шейки. Вручную сорвали болты ГБЦ и выкрутили (они больше не понадобятся). Сняли ГБЦ.
➉ Ну и самое главное, по моей хотелке попросил шурина не снимать капот, а достать двигатель вручную. Помудохались знатно, руки себе пару раз зажал между КПП и ДВС пока доставали, но все же вытащили. Далее разбор ДВС и дефектовка.
Катализатор после 300000 км
Состояние по цилиндрам
Короткий комментарий по поводу нагара и шатания поршня. Нагара дохрена, но очистился потом легко, крупные куски снял щеткой (просто было интересно). А вот по люфтам поршней короткое видео. Там все понятно, но для тех кто сейчас читает, очень сильно колбасило 4 цилиндр.
Что стучит когда заводишь на холодную? Ответ на видео

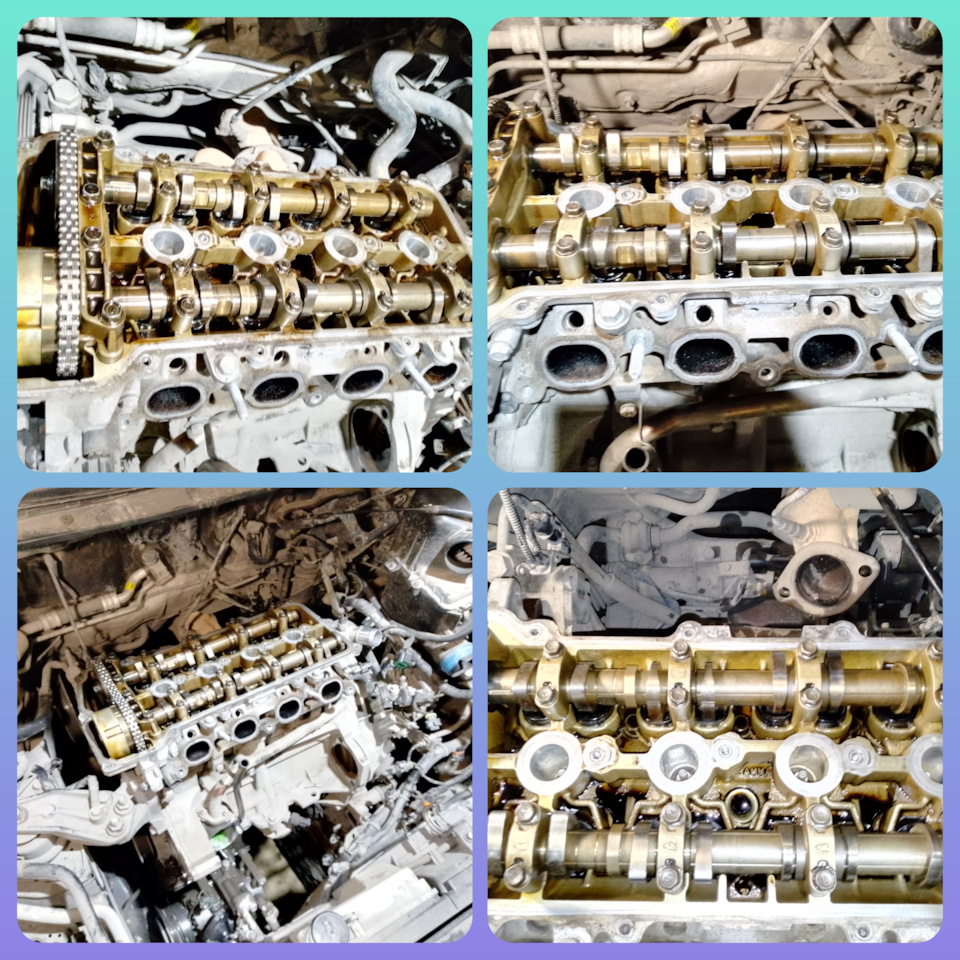

По ГБЦ скорее всего повторные пропуски зажигания в 4 цилиндре было вызвано засранностью седла на впуске 4 цилиндра, и как позже мне объяснили, что подточка стаканчиков не приведет ни к чему хорошему, т.к. место куда упирается клапан внутри стаканчика с завода обработано «цементацией» т.е. поверхностный слой закален, а когда я подточил стаканчики я снял этот слой. Надо подтачивать клапан, а не стакан. Но к этому вернуть позже.
Для откручивания некоторых болтов использовал вот такой набор головок (звезды)
🔧Раскрутил масляный насос (фото)
🔧 Открутил крышку маленького картера.
🔧 Раскрутили и разъединили картер и шорт-блок
🔧 Сделали метки на шатунах (керном ставили точки). Также сделали фото в каком направлении отливки смотрят, для последующей установки. Сорвали и раскрутили болты шатунов, достали поршня. Шатуны у меня колотые.
🔧 Раскрутили болты крепления коленвала, сняли и приступили к промерке цилиндров.
📏 Промерили цилиндры и все бы было хорошо, если б 4 цилиндр не подвел. Эллипс в 0,09м (9 соток), поставил крест на моей надежде обновить кольца и ездить дальше. В остальных эллипс был 3-4 сотки, при допустимых 6. Прийдется точить. Вопрос на сколько растачивать, почти не стоял, скорее всего можно было пройти и в 0,25, но ценник и сроки доставки на эти запчасти был на порядок выше, чем на 0,5. Поэтому принял решение, проконсультироваться у человека который будет растачивать и уже после этого заказать поршня.
Дальше все было аккуратно сложено в багажник и салон и на следующее утро отбуксировали авто домой, чтоб не занимать бокс, благо тянуть 2 км по деревне.
В понедельник взял опять же в безвозмездную аренду у шурина свою старую Каризму (она до сих пор в деле, пробег 400к, без ремонта) поехал отдавать шорт-блок в расточку, ГБЦ в переборку, коленвал на промерку (более точную).
Перед отправкой на расточку еще раз посмотрел цилиндры
Обратился я по отзыву свое товарища Макса в контору Аврора. Все приехал отдал, обговорил С Александром, что мне нужно:
✏все помыть.
✏промерить коленвал (чтобы подобрать вкладыши)
✏Перебрать головку (заменить МСК, отрегулировать клапана)
✏Выполнить шлифовку плоскостей на блоке и гбц
✏Расточить блок при этом промерить его раньше, чтобы не ждать очередь и я мог заказать поршня
✏Также просил после прихода поршней, перепрессовать шатуны на новые поршни.
🕐 по срокам с учетом очереди 5-10 дней
💰 по деньгам предварительно насчитали 15к, но может изменится если, что то пойдет не так по ГБЦ, клапан прогорел, втулку поменять и т.д.
Спустя пару дней Александр позвонил и сказал, что берем 0,5 поршни. В этот же день были заказаны поршни Teikin и кольца RIK (Riken). Эту тему я поднимал тут. и хотел провернуть одну идею, но в последний момент отказался заказывать 2 комплекта поршней (хотел Teikin и Mousson), т.к. последние срок поставки имели 10 дней, что меня категорически не устраивало.
Кольца кстати я заказал через Авито. Т.к. срок был 4 дня, а через интернет магазин 9 дней. (ссылку кину в личку).
По коленвалу сделали замер и вердикт был таков.
Шейки в отличном состоянии. Биение вала по центральной коренной шейке 0,15 мм (15 соток), при допуске 0,3 мм (30 соток). На средних крайних шейках 0,06-0,07 мм.
Перевожу на русский. Точить коленвал не надо! Надо просто отполировать (специальным ремнем полируют) при этом размер не трогается, просто наводится блеск. Но проблема была, что в данной компании нет такого станка и коленвалы они не точат. Выход нашелся в этот день. Случайно вспомнил, что один мой товарищ на синей Купе (Серега спасибо тебе!) говорил, что есть место, где делают расточку. Кое-как через ВК нашел их, оказывается они располагаются в 300 м от моей работы. Приехал, спросил полируют ли? Говорят да, давай. Пока я отошел перегнать авто они уже сделали все. Спросил сколько, ответ 700р. Отдал денег и довольный поехал по делам.
Александр, мастер-расточник сразу дал указание как проверить поршни, надо вставить палец и если есть люфт, то сразу сдать их обратно, т.к. он сказал, что он такие в работу не возьмет. Я так и сделал при выдаче, сразу взял и каждый палец вставил в свой поршень. Люфта не почувствовал и поехал сразу к мастеру. Он в свою очередь сам их проверил на люфт и также промерял штангелем, итогом всего он взял их в работу.
Еще момент, кто глазастый сразу увидел, что тв поршнях имеется 2 пары проточек под клапана. Мастер объяснил, что сейчас это норма, т.к. эти поршня также ставятся на двиг 1,4, а там есть эти проточки, короче говоря — унификация.
⚠ И еще, обговорили момент зазора между поршнем и цилиндром! На коробке от поршней указан зазор 0,03 (3 сотки) мы договорились 0,03-0,04. т.к. нет информации на сколько расширится поршень при нагревании, поэтому остановились на таком зазоре. Но не надо делать 0,05-0,07, как называется защита от дурака, просто стук перекладки появится значительно быстрее после ремонта. Если мастер с головой и оборудование точное, то делать надо как на коробке указано.⚠
Состояние сцепления (Диск и корзина SECO+выжимной Valeo) данная связка прошла 150к. Из этой троицы слабым оказался выжимной, когда снял был уже сухой при вращении, иногда посвистывал. А диск и корзина еще побегали бы 20-30 тысяч.
Задний сальник еще заводской и пробежал 300к. Вот какие раньше запчасти делали!
disk.yandex.ru/client/dis…2FVID_20230123_145618.mp4
⚡ ⚡ ⚡ ⚡ ⚡ ⚡ ⚡ ⚡ ⚡ ⚡ ⚡ ⚡ ⚡ ⚡
Сейчас попробую объяснить как подобрать вкладыши. На просторах интернета есть много видео и фото материалов, где объясняют как это делается. Даже видео с голосом из средней азии видел))
Сделал подбор по этой статье Подбор вкладышей
У нас на балансире коленвала есть обозначения цифрами, а на блоке буквами
5 цифр на коленвале это группа коренных вкладышей
5 букв на блоке это подгруппа коренных вкладышей.
4 цифр на коленвале это группа поршней
4 букв на блоке это подгруппа поршней
Для чего эти цифры и буквы. Для того чтобы по табличке из методички по ремонту, можно было подобрать шатунные и коренные вкладыши, если вы не точите коленвал.

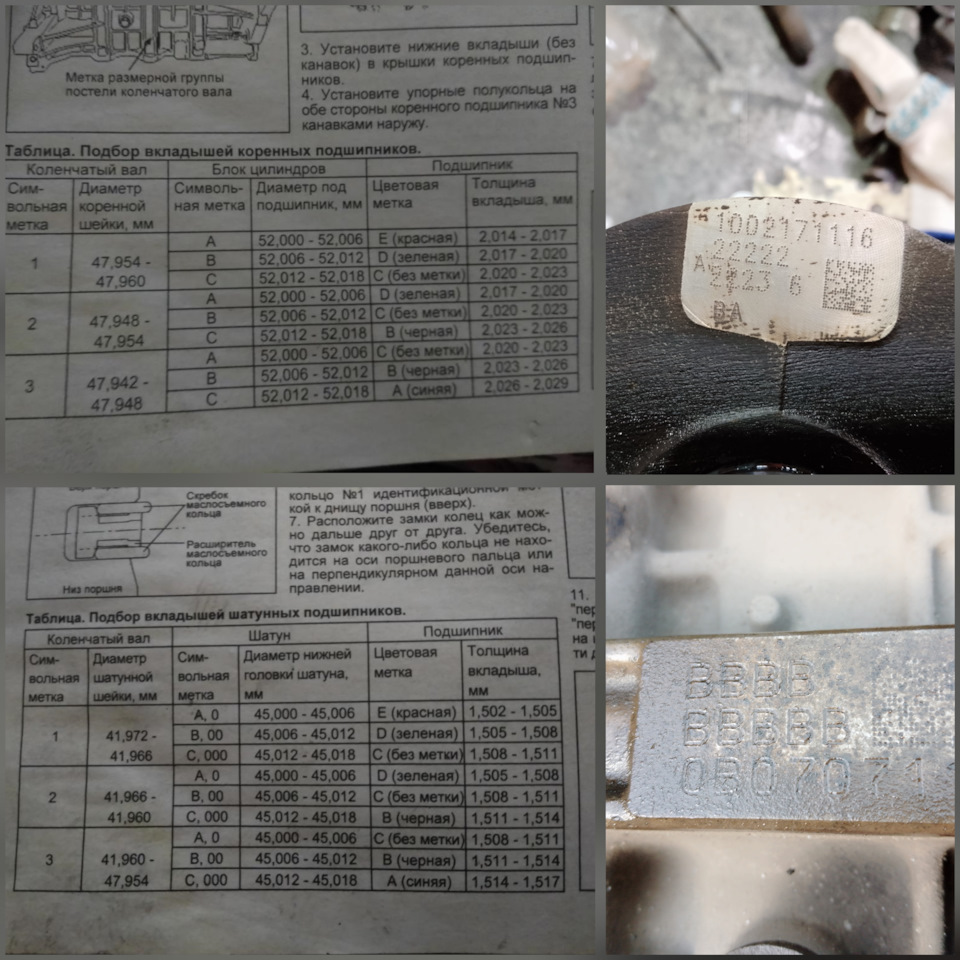

В моем случае на коленвале была маркировка 22222 (коренные) и 2223 (шатунные).
На блоке я нашел табличку и там было ВВВВВ (коренные) и ВВВВ (шатунные).
С помощью вкладышей и убирают зазоры после мех. обработки на заводе.
Далее складываем метки коренных вкладышей по таблице коренных подшипников 2-В (выбираем нужную строчку) и получаем = цветовая метка С (без цвета)
Аналогично складываем метки шатунных вкладышей 3 штуки у меня 2-В = С (без цвета) и одна 3-В = В (черный).
В итоге вам, т.е. мне надо заказать 5 пар коренных вкладышей одного типа (без цвета) и разные пары шатунных вкладышей.
Для этого в своем интерент-магазине я нашел эти вкладыши и выбрал их как и рассчитал
По такому принципу я подобрал вкладыши.
На этом вторую часть закончу, т.к. сборка мотора уже по фото никак не влезет, да и слишком много читать за раз.
