Мануал по сборке двигателя g4na

Всем приветы!

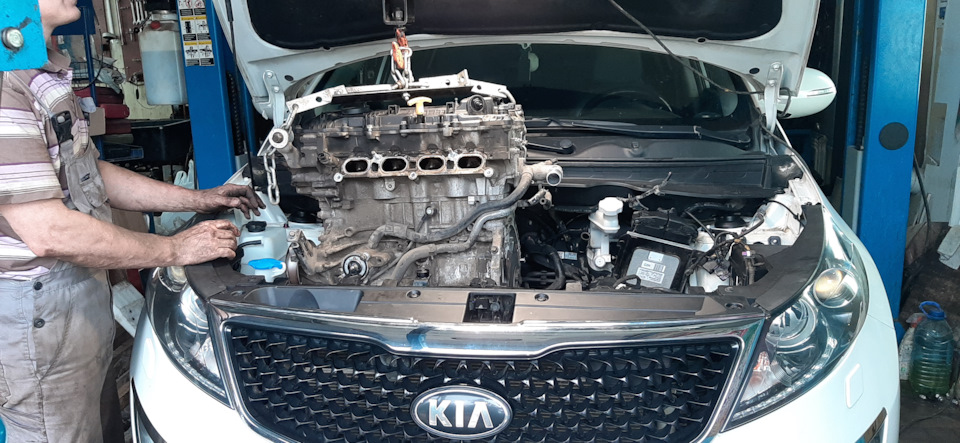

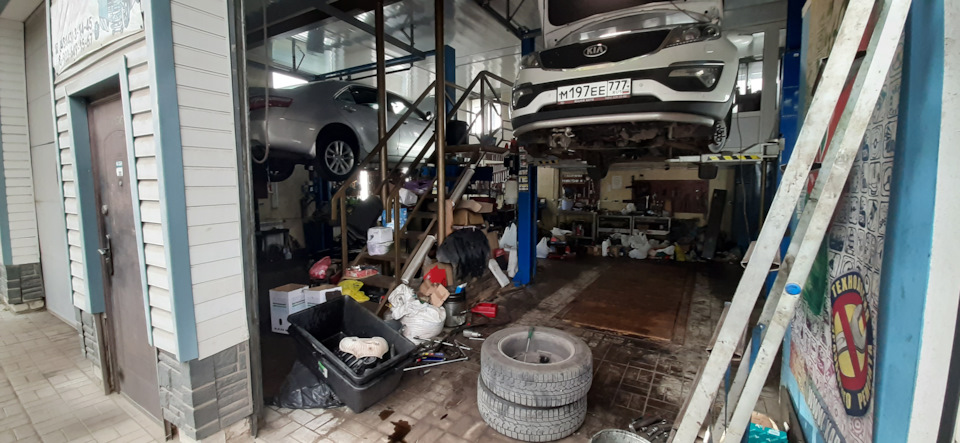

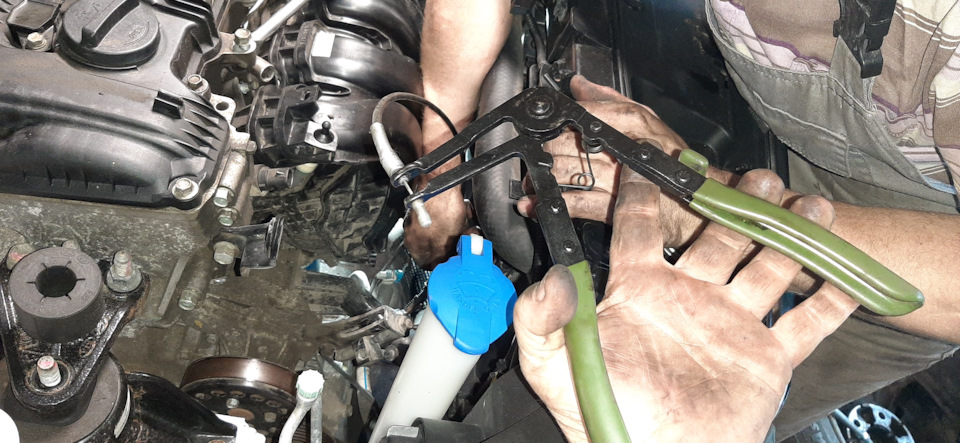

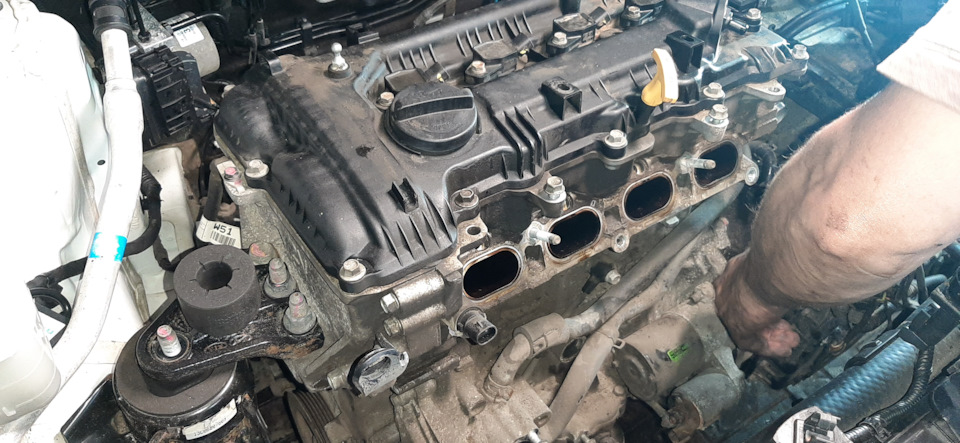

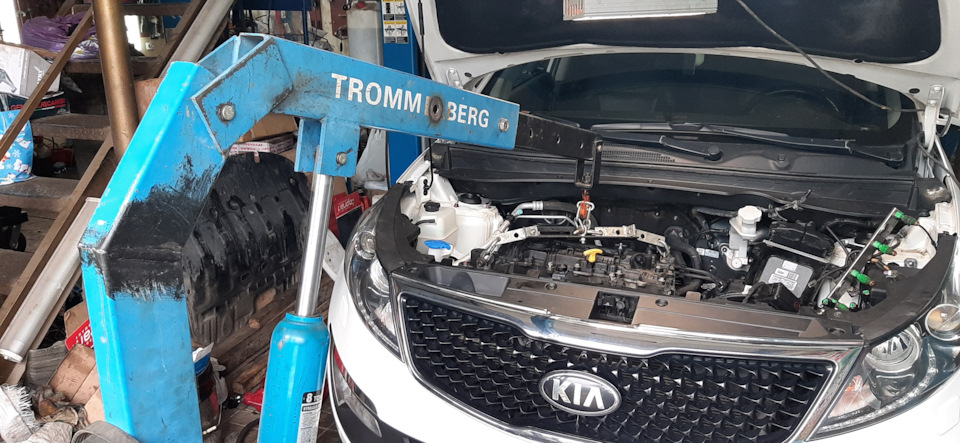

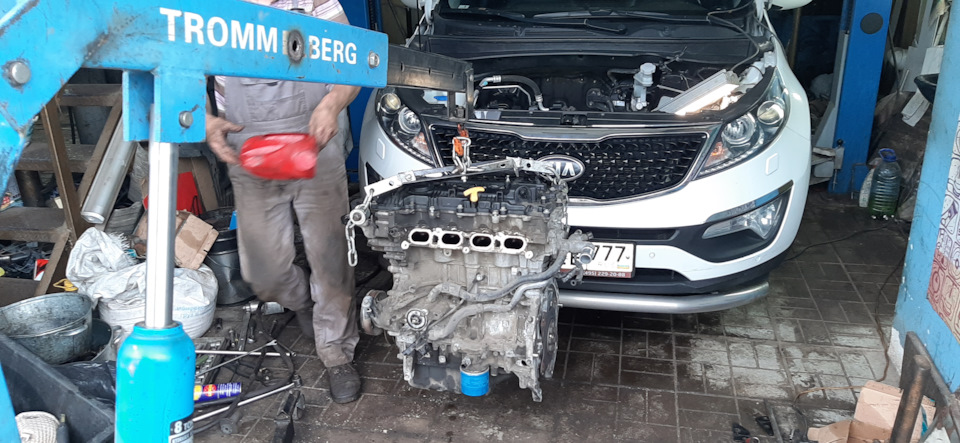

Среди потока Тойотовских моторов, затесался на ремонт опять представитель корейского автопрома с моторчиком G4NA в кузове Kia Sportage 2014г. с пробегом 146 тык.
Тема не новая, её уже кто только не выкладывал на обзор. Вот теперь и у меня в списке такой моторчик появился

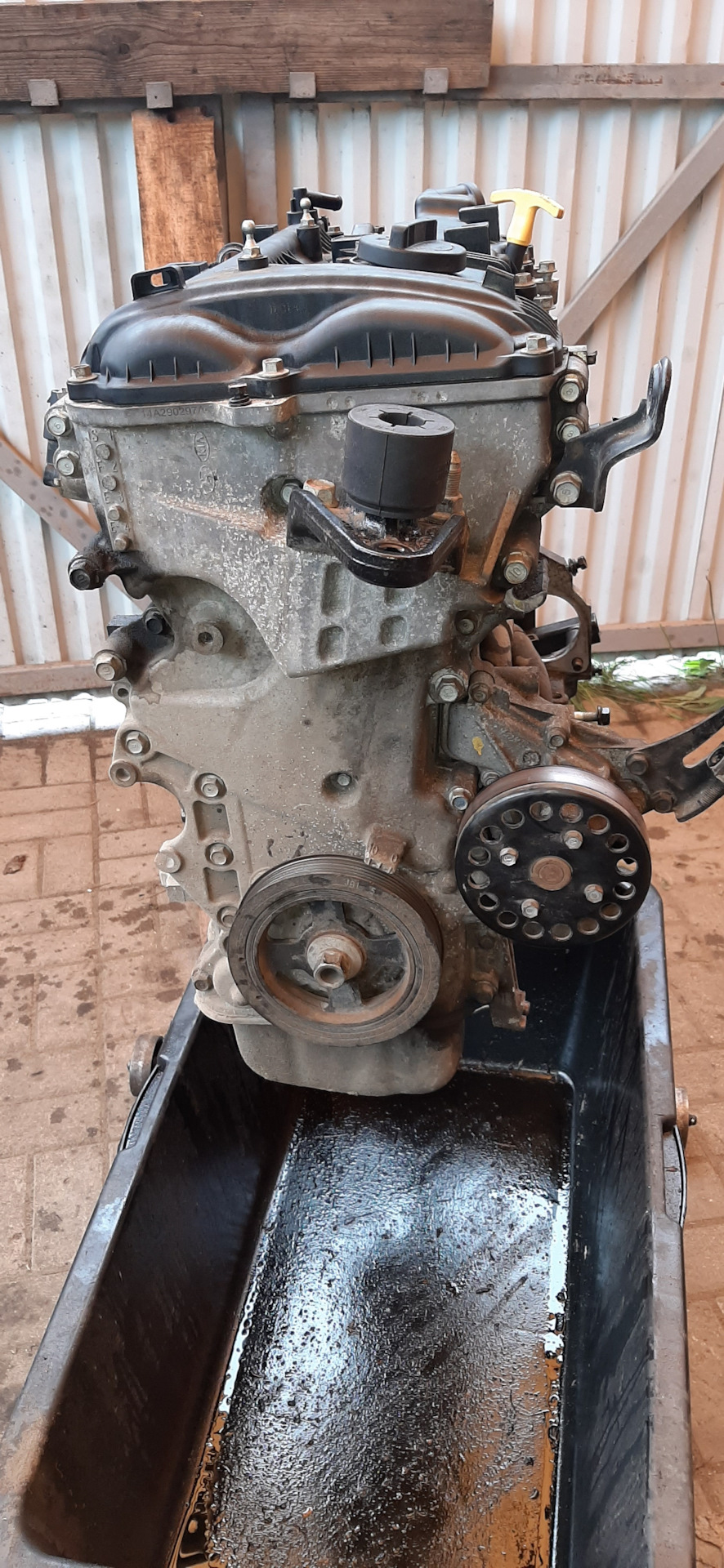

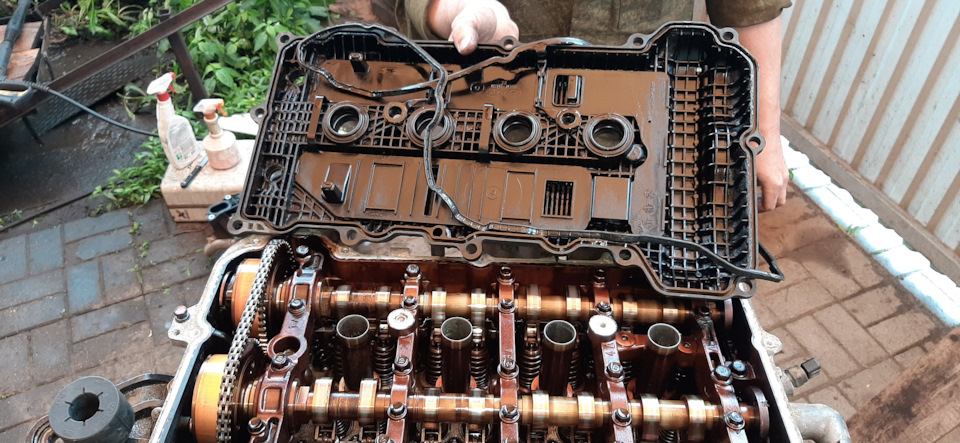

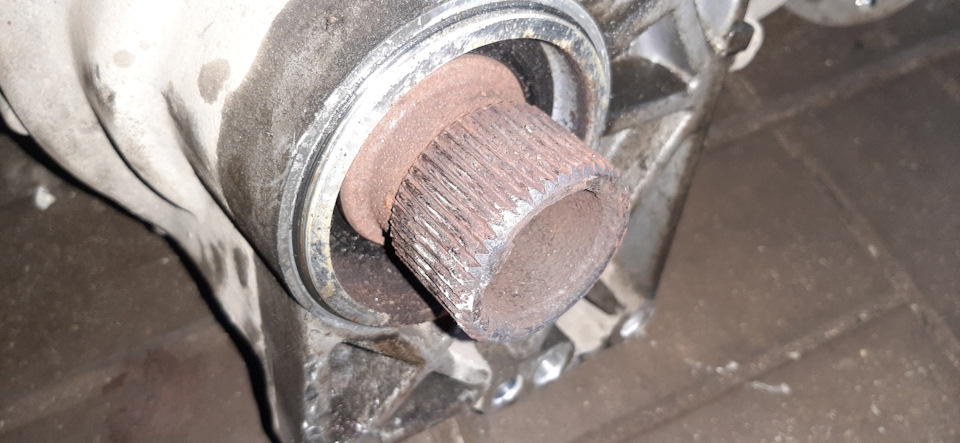

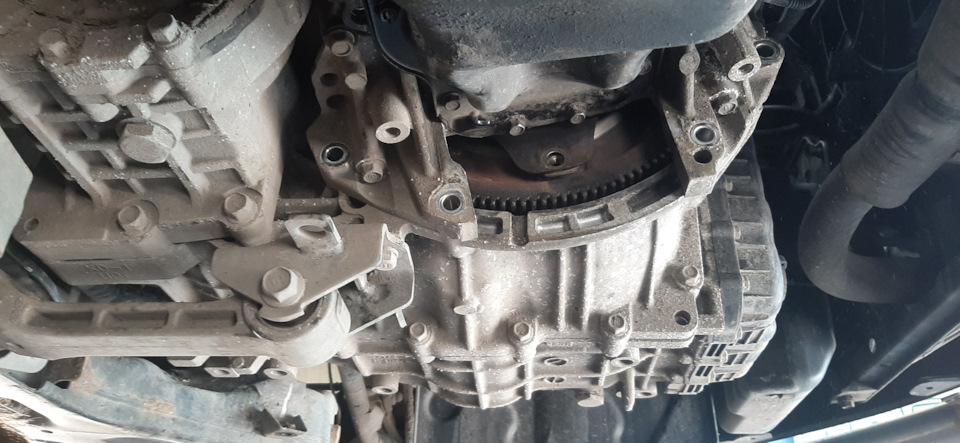

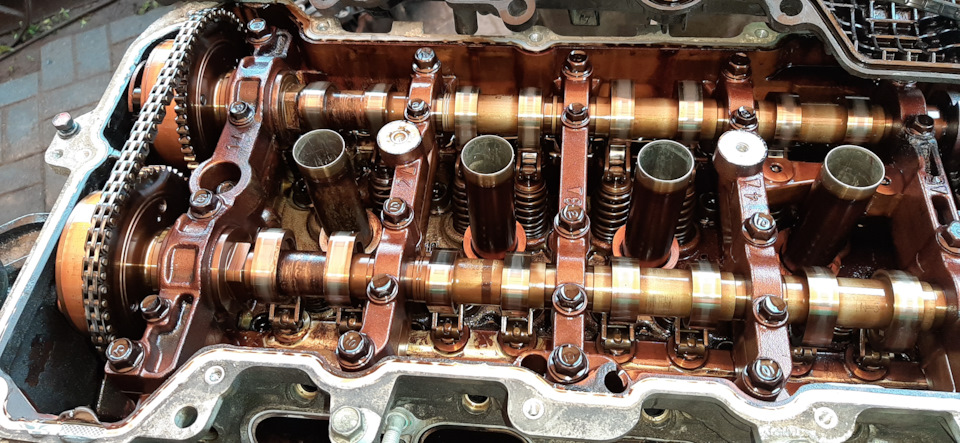

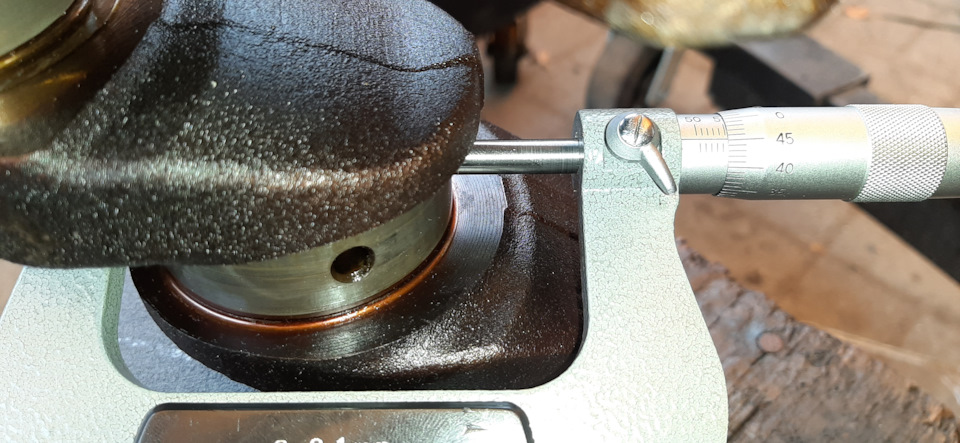

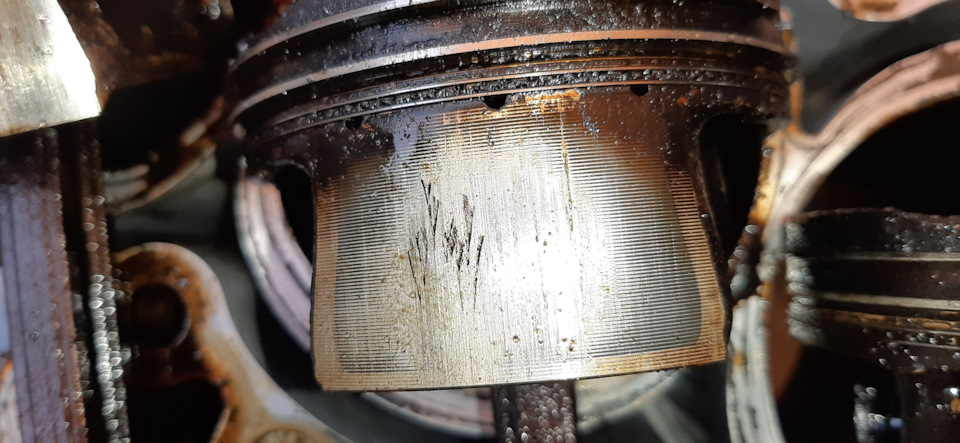

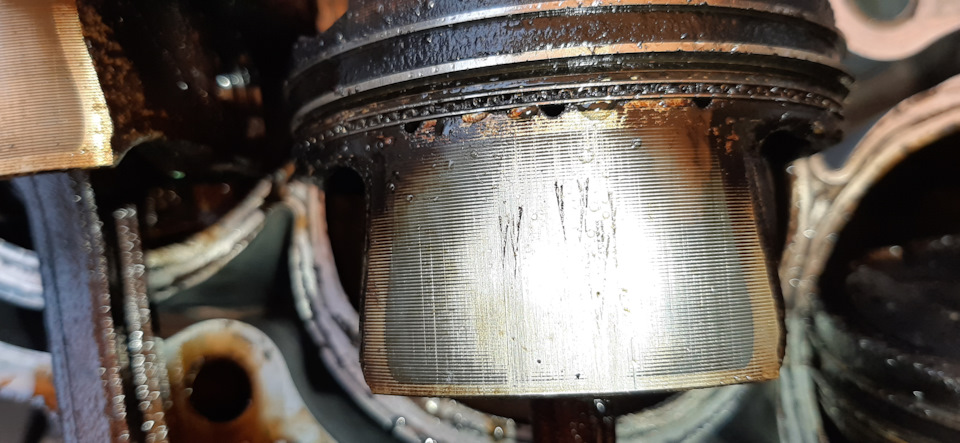

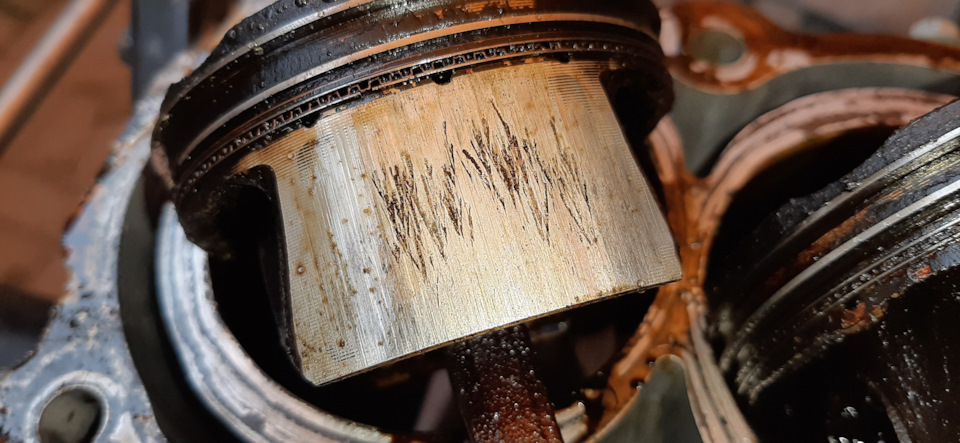

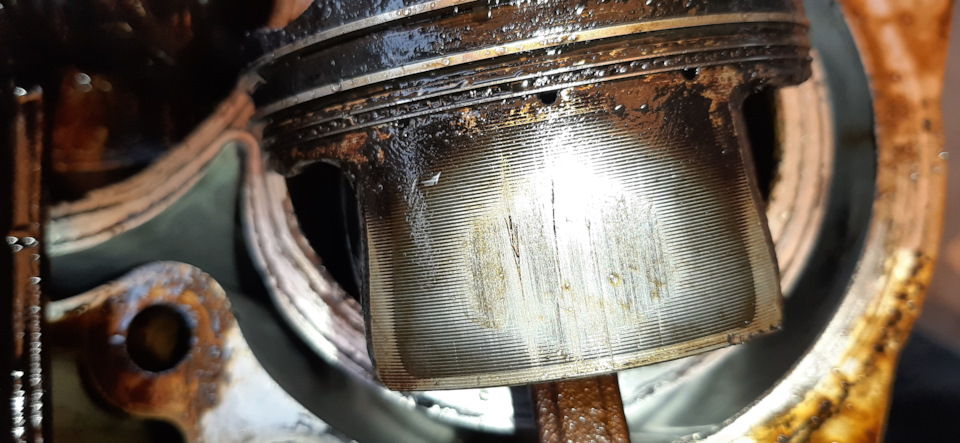

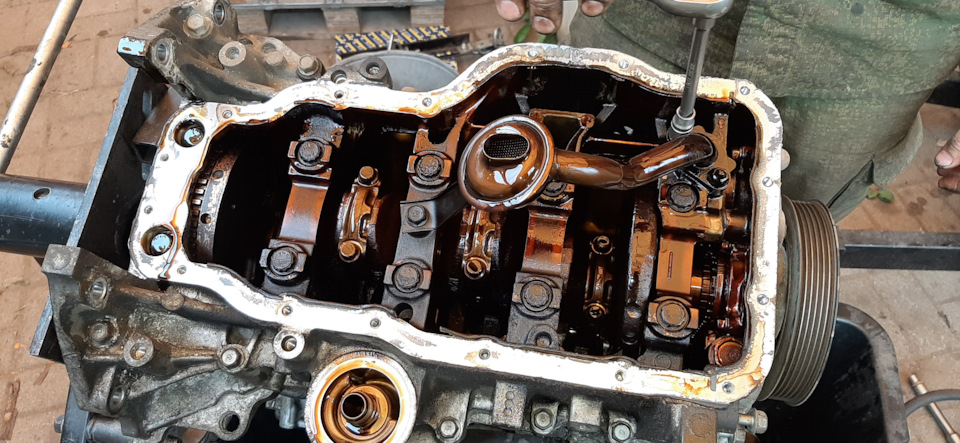

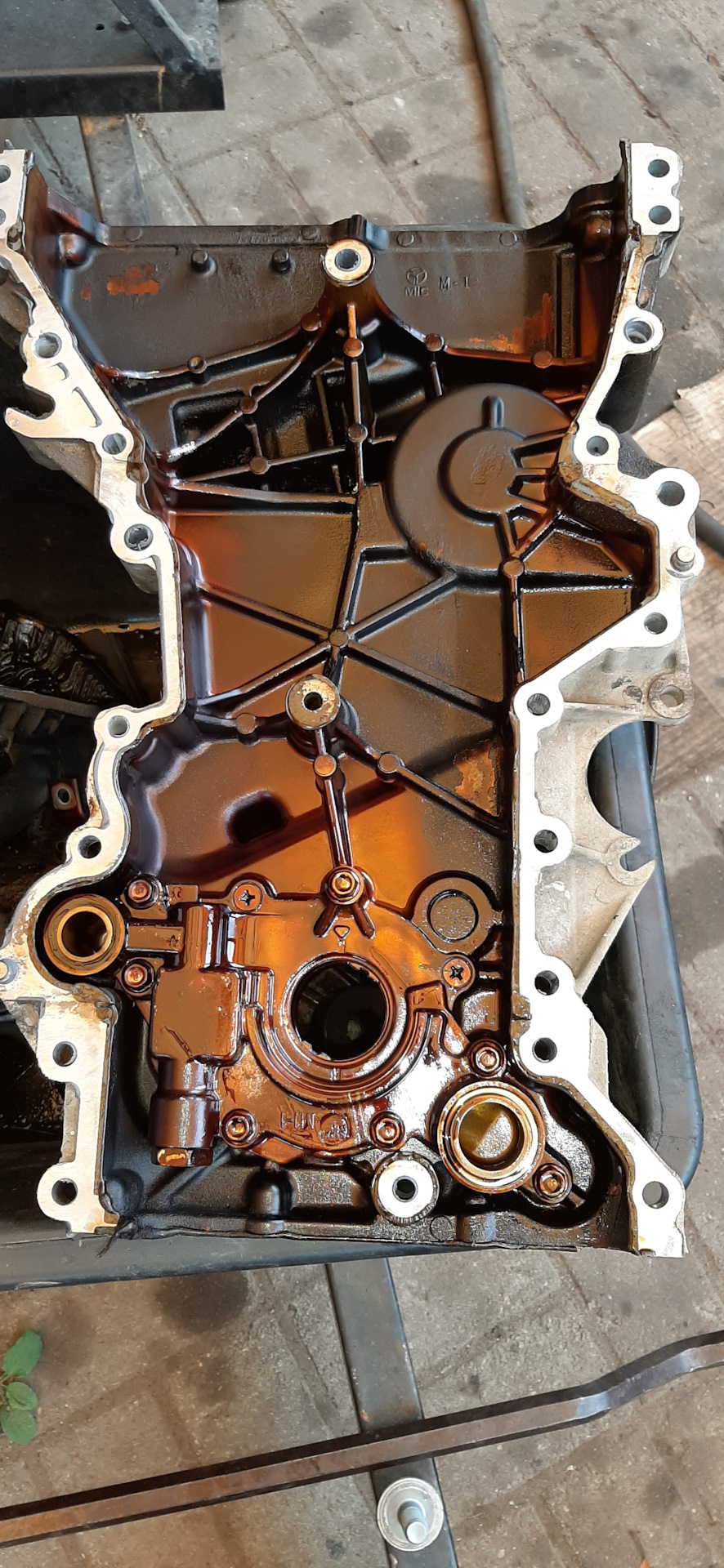

вот такие задиры на поршнях

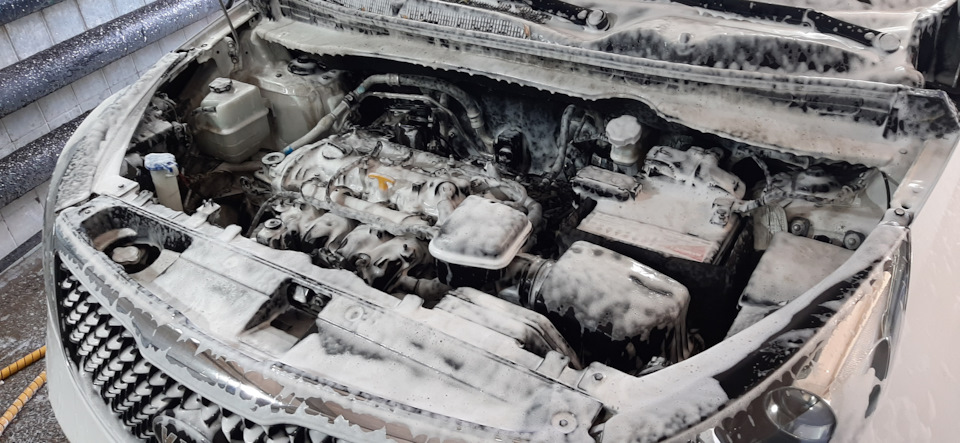

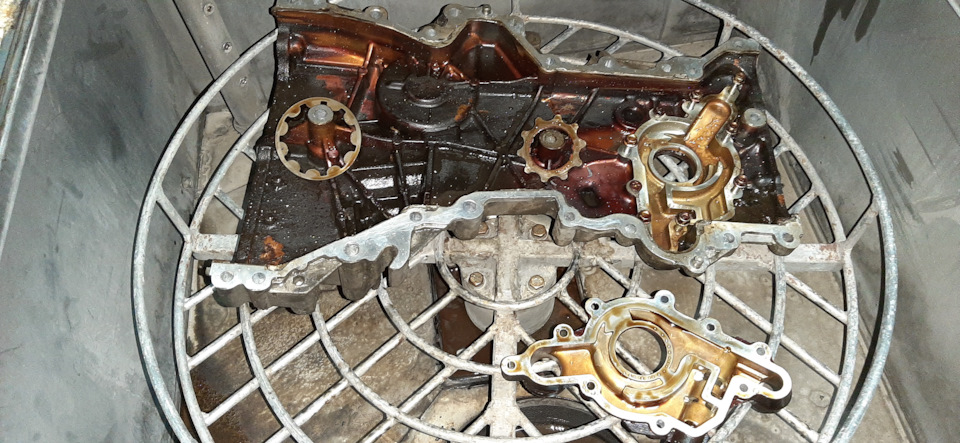

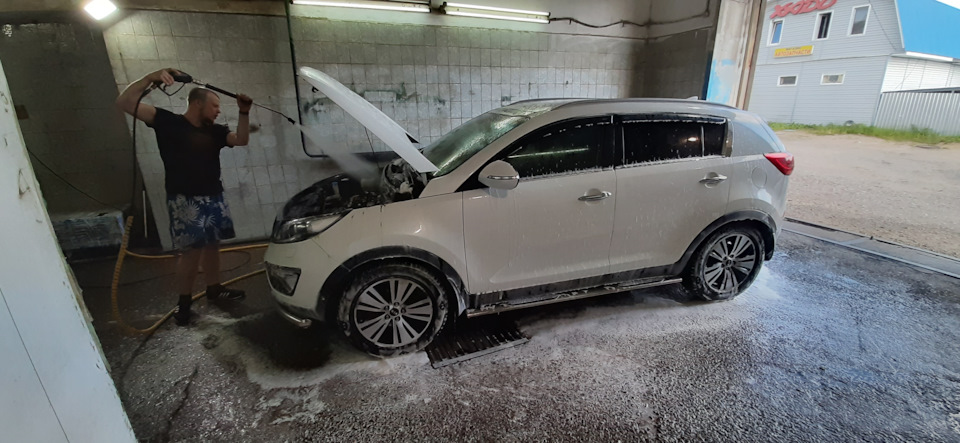

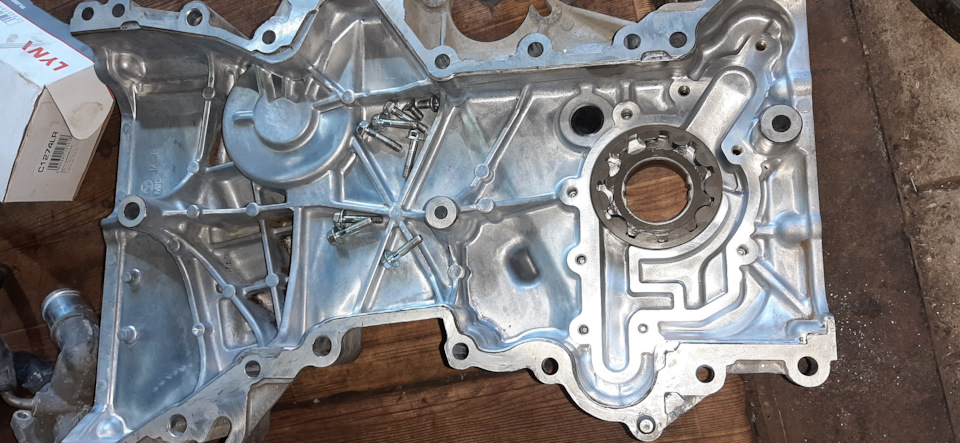

Потихоньку всё начинаю отмывать в моечной машине сделанной мне на заказ в Пензе.

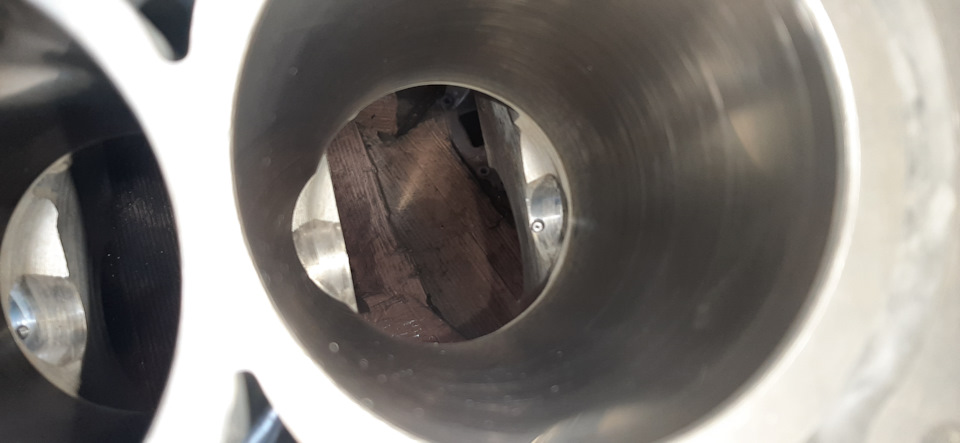

Прислали видео с расточки. Вот настолько там уже задраны были цилиндры.

После мойки в машине, промываю блок ещё раз от самой химии и естественно все каналы продуваю воздухом.

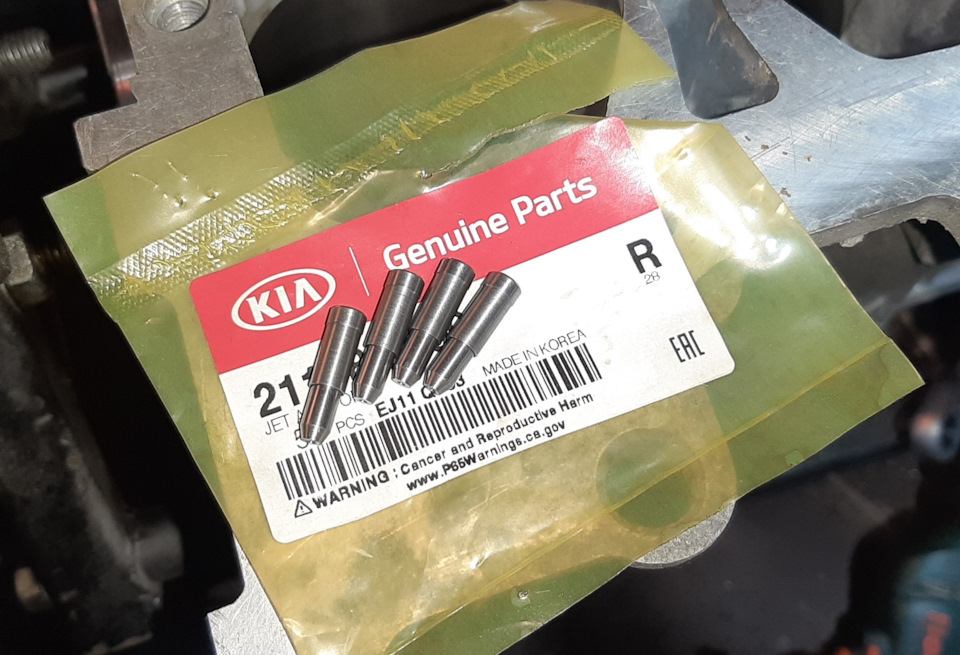

Ставлю кондуктор для врезки масляных форсунок,
который мне специально изготовил и прислал Карагичев Сергей. Он же меня и тщательно проинструктировал как всем этим пользоваться. Огромное ему от меня СПАСИБО!

Как обычно, в одной части не поместилось, опять растяну больше чем на одну.
Писать красиво, соединять видео, я особо не мастак, так что на продвинутого блоХера я не претендую. Так что извиняйте . Может потом и научусь… :))
Если получится, постараюсь эту повесть быстрее закончить, но времени катастрофически не хватает.

Официальный мануал по ремонту для скачивания

G4NA —2-литровый мотор компании Hyundai, представленный в 2012 году. Устанавливается почти на все модели производителя, к примеру, Sonata, Elantra и Optima, и на некоторые машины Kia. Владельцам авто с таким двигателем важно знать, что это за силовой агрегат, в чем его особенности с позиции конструкции, какие могут быть неисправности, и как их правильно устранить.

Описание устройства двигателя Hyundai G4NA

Модификация находится в списке лучших моторов компании Хендай, благодаря надежности и высокому ресурсу. 2-литровый мотор выпускается с 2012 года и до сих пор устанавливается на многие седаны и кроссоверы.

Линейка «Nu» представляет собой модернизированную версию семейства «Theta 2».

Особенности конструкции

Мотор G4NA выделяется конструктивными нюансами:

• блок цилиндров и головка из алюминиевого сплава;
• замена ремня ГРМ на более надежную цепь;
• стальные цилиндровые гильзы со стенками меньшей толщины, что усложняет посадку в блок;
• 16-клапанная система, смонтированная по схеме DOHC с автоматическим регулированием;
• система фазораспределения Dual CVVT;
• клиновый ремень для передачи вращения на дополнительные механизмы;
• распределенный MPI впрыск и GDI;
• открытая рубашка охлаждения;
• корпус из пластика с изменением геометрии VIS.

Технические характеристики

Основные параметры G4NA:

• количество/тип расположения цилиндров — рядное/четыре;
• число клапанов — 16;
• объем — 2 л;
• диаметр цилиндра / ход поршня — 8.1/9,7 см;
• тип системы питания — распределенный впрыск;
• мощность — от 150 до 167 лошадиных сил;
• крутящий момент — от 190 до 200 Н*м;
• степень сжатия — 10.3 к 1;
• экологические нормы — Евро 4 / Евро 5 с расходом ниже привычной нормы;
• тип горючего — бензин, АИ-92.

Расход топлива

Одна из особенностей мотора G4NA — его экономичность. Точные цифры зависят от модели автомобиля, года выпуска, состояния силового агрегата и режима езды.

К примеру, на Хендай Тускон 2018 года расход горючего составляет 6.6 л для трассы, 10.9 л в городе и 8.2 л в смешанном цикле.

Модификации

Моторы линейки NU заменили устаревшую версию G4KD. Разработчикам удалось исправить множество недоработок. Основные изменения пришлись на 2017 года, когда линейка двигателей G4NA была в очередной раз модернизирована.

В серию Nu также входят другие модификации моторов:

• G4NB;
• G4NC;
• G4NH;
• G4NG;
• G4ND;
• G4NE;
• G4NL.

К вариантам ДВС стоит отнести G4HA — 0.8-литровый мотор с 12-клапанным исполнением и двигатель G4FC объемом 1.6 л и мощностью от 115 до 135 л. с. Также имеется газовая модификация силового агрегата со своим индексом L4NA.

Автомобили, на которые устанавливали

Если верить существующей информации о линейке Theta 2, он вышел в 2012 году и до сих мор модифицируется. Мотор можно встретить на многих моделях Хендай, а некоторые модификации на Киа или Митсубиси. В список можно включить Kia Cerato и Kia Sportage 3G Quton, некоторые авто Mitsubishi и Nissan, а также Sportage 3, Elantra 4G, Cerato 3, Optima 3, Сreta, Soul, IX35 и I40.

Сведем машины, на которые устанавливался G4NA, в отдельную таблицу.

Плюсы и минусы, ресурс

Заявленный ресурс мотора G4NA — 200 000 км, но по отзывам он служит без капитального ремонта до 300 000 км.

Варианты тюнинга мотора

Многие автовладельцы хотят повысить мощность двигателя G4NA до реальных 165 лошадиных сил. Для реализации задуманного необходимо найти людей, которые согласятся перепрограммировать ЭБУ, а после поменять каталитический нейтрализатор на пламегаситель. Это позволит увеличить лошадиные силы до 170.

Добиться более серьезных результатов с атмосферным мотором G4NA вряд ли получится.

Регламент обслуживания ДВС Hyundai G4NA

Для продления срока службы силового агрегата важно следовать регламенту и своевременно обслуживать его. Главный момент — замена рабочей жидкости и масляного фильтра, которая проводится раз в 15 000 км.

При подборе масла желательно учитывать рекомендации производителя. Как вариант, можно залить Ravenol 5W-20. Средний расход смазки на двигатель при замене — около 4 л.

Другие сроки обслуживания:

• цепь ГРМ — 180 000 км;
• топливный фильтр — 60 000 км;
• регулирование клапанов — не проводится;
• дополнительный ремень — 120 000 км;
• воздушный фильтр — 45 000 км;
• свечи зажигания — 30 000 км;
• охлаждающая жидкость — 90 000 км или раз в 5 лет.

Недостатки, поломки и проблемы мотора G4NA

Опыт эксплуатации позволяет выделить несколько слабых мест G4NA:

1. Износ цепи ГРМ. Производитель утверждает, что ресурс этого узла не ограничен, но на практике замена требуется через 150-180 тысяч километров. Если ничего не предпринимать, изделие растягивается и может перескочить на несколько зубцов. Результат — «встреча» клапанов и цилиндров с необходимостью капремонта. Параллельно изнашивается приводная шестеренка на коленчатом валу и распредвале.
2. Проблемы с системой охлаждения. Двигатели G4NA не могут похвастаться хорошим отводом тепла. Для контроля ситуации владельцу важно периодически очищать радиатор и защищать его от попадания мусора.
3. Небольшой срок службы катализатора. Керамика нейтрализатора имеет небольшой ресурс ходит не больше 100 000 км. Из-за высокой цены придется выкинуть деталь или использовать ремонтный комплект.
4. Прожорливость масла. Одна из проблем старых моторов с большим пробегом — увеличение прожорливости рабочей жидкости и необходимости ее доливки. Чтобы избежать таких проблем, важно организовать своевременное обслуживание.
5. Сложность выбора запчастей. В время выпуска производитель часто вносил изменения, и эта разница сказывается на выборе запчастей. При этом детали достаточно дешевые, что нехарактерно для моторов корейского бренда.

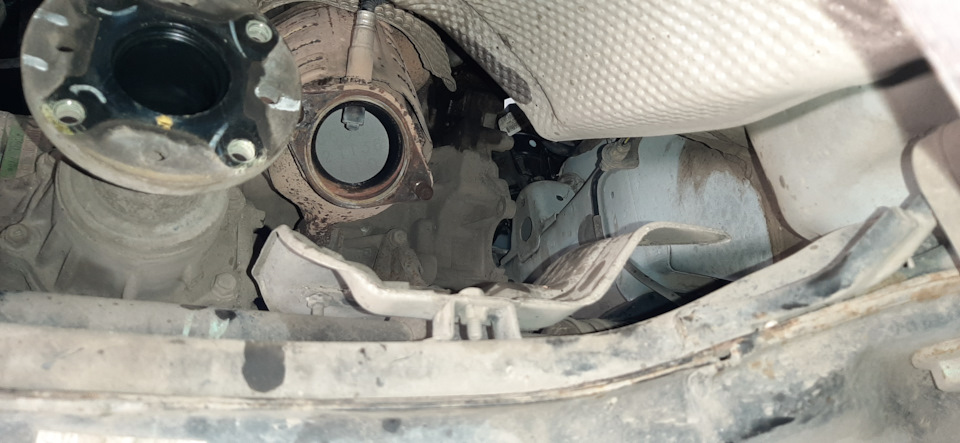

6. Задиры. В старых версиях G4NA распространенная проблема — появление задиров на цилиндрах. Причина — катализатор, части которого при разрушении попадают в мотор.

Также автовладельцы жалуются на проблемы с давлением в системе, слабые прокладки, небольшой ресурс насоса и генераторной муфты, появление течей масла и т. д.

Способы ремонта силовой установки G4NA

Ремонт двигателя G4NA может осуществляться на СТО или своими руками. Первый вариант актуален при наличии серьезных проблем, к примеру, нарушении работы фаз газораспределения, появлении задиров, необходимости выполнения работ по капитальному ремонту и т. д.

Общий алгоритм ремонта G4NA:

1. Диагностика.
2. Разборка.
3. Поиски неисправности и замена запчастей.
4. Сборка, заливка нового масла, установка фильтра и проверка.

Чаще всего проблемы связаны с задирами. В таком случае может потребоваться замена блока цилиндров или мотора в сборе. В видео можно просмотреть капитальный ремонт агрегата.

Разработчики G4NA продолжают совершенствовать мотор и улучшать его характеристики. В 2017-м было добавлено охлаждение поршней, что частично устранило проблему с задирами. В целом агрегат остается надежным и способным без особых проблем отходить заявленный производителем срок.

В комментариях расскажите, приходилось ли сталкиваться с двигателем G4NA, какие трудности возникали при эксплуатации, и каким способом их удалось решить. Сохраните материал в закладках, чтобы при необходимости получить доступ к полезной информации.
