Монтаж подогревателя осуществляется обычно в моторном отсеке в области между колёсной нишей и передним бампером.Монтаж производится как можно ниже, чтобы обеспечить самостоятельное удаление воздуха из подогревателя и циркуляционного насоса.

Подогреватель нельзя устанавливать:

– в зоне прямого теплового воздействия системы выпуска отработанных газов

– ниже уровня преодолеваемого брода автомобиля

– выше компенсационного бачка охлаждающей жидкости.

Соблюдение монтажных положений обязательно!

Подогреватель крепится к кронштейну минимум 3 винтами M5 с моментом затяжки 8 Нм. Стандартный кронштейн крепится минимум 4 винтами M6 к кузову автомобиля или к промежуточному кронштейну. Запрещается крепить кронштейн к кузову само нарезающими винтами. При необходимости разрешается технически грамотно доработать кронштейн.

10 — Жидкостной подогреватель 26 — Кронштейн подогревателя 27 — Кузов

Пример установки подогревателя на автомобиль: 1) Радиатор. 2) Термостат охлаждающей жидкости. 3) Водяной насос. 4) Двигатель внутреннего сгорания. 5) Глушитель отработанных газов. 6) Глушитель и впускной трубопровод воздуха для горения. 7) Циркуляционный насос. Аккумуляторная батарея. 9) Колодка предохранителя. 10) Жидкостной подогреватель. 11) Блок управления (в подогревателе). 12) Механический запорный вентиль. 13) Вентилятор системы отопления автомобиля. 14) Теплообменник системы отопления автомобиля. 15) Выключатель вентилятора системы отопления автомобиля. 16) Колодка предохранителей в автомобиле. 17) Реле вентилятора автомобиля. 18) Пульт управления. 19) Дозирующий топливный насос. 20) Забор топлива

Подсоединение к системе охлаждения.

Подогреватель подключается к системе охлаждения автомобиля в соответствии со схемой, где 1) Радиатор. 4) Двигатель внутреннего сгорания. 7) Циркуляционный насос. 10) Жидкостной подогреватель. 14) Теплообменник системы отопления автомобиля. 28) Компенсационный бачок. 29) Термостат

Циркуляционный насос (жидкостная помпа) устанавливаются в соответствии со схемой:

Количество охлаждающей жидкости в контуре должно быть не менее 1,5 л. Подсоединение подогревателя к системе охлаждения осуществляется обычно на входе теплообменника. Вытекающую охлаждающую жидкость собирайте в подходящую ёмкость. Всегда применяйте шланги охлаждающей жидкости, поставляемые фирмой Webasto. В ином случае шланги должны как минимум соответствовать DIN 73411, класс материала B. Шланги следует прокладывать без заломов и по возможности с подъёмом от подогревателя для беспрепятственного удаления воздуха. Внутренний диаметр шлангов должен составлять 18 мм. Закрепите шланговые соединения хомутами от соскальзывания.

Монтаж штуцеров.

Никогда не монтируйте крепёжную пластину и штуцеры на установленном подогревателе. Поверхности прилегания уплотнительных колец в теплообменнике должны быть чистыми и не иметь повреждений. Перед установкой смочите уплотнительные кольца водой. Уложите уплотнительные кольца в отверстия теплообменника. Вставьте штуцеры в опорную пластину. Установите штуцеры в требуемое положение, в соответствии со схемой.

Закрепите опорную пластину со штуцерами на теплообменнике. Самостопорящийся винт DG 5X15 мм, момент затяжки 7 Нм. Для самостоятельного удаления воздуха из отопителя штуцер выхода воды должен быть по возможности направлен вверх на 0 -90°. Следите за правильным положением провода датчика температуры охлаждающей жидкости.

21) Вход теплообменника. 22) Выход теплообменника. 30) Провод датчика.

Монтаж шлангов

Хомуты на штуцерах теплообменника следует устанавливать между утолщением штуцера и упором шланга. Перед первым пуском подогревателя и после замены охлаждающей жидкости обеспечьте тщательное удаление воздуха из системы охлаждения. Отопитель и трубопроводы должны монтироваться так, чтобы обеспечивалось статическое удаление воздуха. Недостаточное удаление воздуха может привести при работе отопителя к неполадкам из-за перегрева.

Монтаж циркуляционного насоса

Циркуляционный насос устанавливается в контур охлаждения стороной нагнетания к входу теплообменника подогревателя. Учтите направление потока циркуляционного насоса к контуру охлаждения автомобиля. Монтажное положение циркуляционного насоса должно выбираться так, чтобы из него происходило самостоятельное удаление воздуха. Воздух из насоса должен через штуцеры уходить вверх. Неправильный монтаж может привести к нарушениям в работе насоса.

Контроль

После монтажа подогревателя и всех узлов системы охлаждения необходимо проверить её герметичность с давлением,предписанным изготовителем автомобиля.

Подсоединение к топливной системе

Подсоединение осуществляется на выбор к подающей или обратной линии или через специальный топливозаборник в баке. У автомобилей с топливным насосом нельзя отбирать топливо из подающей линии! Если на автомобиле имеется обратный клапан на обратной линии к баку, то нельзя отбирать топливо из обратной линии. Необходимо обеспечить, чтобы из-за отбора топлива для подогревателя не возникало нехватки топлива в топливной системе автомобиля.– При отборе из промежуточного бака необходимо обеспечить,чтобы он не был пуст. Правильный монтаж осуществляется в соответствии со схемой, где 33) из бака. 34) к дозирующему насосу. 35) к двигателю

Подсоединение может осуществляться также через топливозаборный узел, в соответствии со схемой, где 31) Отборник топлива из бака. 32 Топливозаборный узел с отверстием

Монтажная поверхность топливоотборника должна быть чистой,ровной и без заусенцев. При использовании топливоотборника в топливозаборном узле, необходимо тщательно установить подъёмную трубку. Она не должна влиять на работу деталей топливозаборного узла, включая индикацию уровня топлива. Длину подъёмной трубки следует выбирать такой, чтобы в собранном состоянии расстояние до дна бака составляло минимум 10 мм или20 мм до дна топливозаборного узла. Соблюдайте меры безопасности, предписанные изготовителем автомобиля, и моменты затяжки резьбовых соединений. Топливоотборник следует устанавливать только в топливозаборный узел, его нельзя ни при каких обстоятельствах монтировать в корпус бака.

Топливопровод.

Топливопровод делится на всасывающую и нагнетающую линии.Всасывающая линия соединяет бак с дозирующим насосом, анапорная линия проходит от дозирующего насоса к подогревателю. Длина топливопровода должна быть как можно более короткой. Топливопровод должен быть защищён от повреждений по всей длине. Топливопровод следует прокладывать в прохладных зонах, чтобы не происходило образование пузырьков из-за нагрева. Высокая температура топлива может стать причиной сбоев в работе подогревателя. Поэтому топливопровод не должен проходить возле сильных источников тепла (например, системы выпуска отработанных газов), а также в зонах аэродинамического нагрева. По возможности, топливопровод следует прокладывать с подъёмом от бака к подогревателю. Крепите топливопровод так, чтобы не происходило его провисания. При переходе через острые кромки устанавливайте защиту от истирания. Запрещается прокладывать топливопровод в салоне автомобиля.

Соединение двух трубок шлангом

Правильное соединение трубок топливопровода шлангом показано на рисунке, где 41) Хомут. 42) Воздушный пузырь

Проверяйте герметичность соединений!

Дозирующий насос.

Дозирующий насос представляет собой комбинированный подающий, дозирующий и запорный орган, который должен соответствовать определённым монтажным критериям.

Дозирующий насос нельзя устанавливать в зоне теплового воздействия горячих деталей автомобиля. При необходимости нужно использовать теплоизоляцию. Предпочтительное расположение — возле бака. Дозирующий насос следует крепить на виброгасящей подвеске. Ограничения монтажного положения показаны на рисунке выше. (максимальный угол наклона, осевое положение), таким образом обеспечивается хорошее удаление воздуха. Стрелка показывает направление потока топлива.

В месте расположения наливной горловины должна быть прикреплена памятка, предупреждающая о том, что перед началом заправки обогревательный прибор должен быть выключен. Используйте наклейки из поставляемого комплекта. Приклейте наклейку „На время заправки выключить подогреватель“возле топливозаливной горловины. При переходе на зимнее топливо необходимо включить подогреватель примерно на 15 минут, чтобы топливопроводы и топливный насос заполнились новым топливом.

Подача воздуха для горения

Воздухозаборник должен быть расположен или защищен таким образом, чтобы была исключена вероятность его блокирования мусором или балансом. Воздухозаборное отверстие следует располагать так, чтобы не происходило загрязнение всасываемого воздуха. Оно не должно быть направлено по ходу движения. Для подачи воздуха для горения требуется впускной трубопровод. Забор воздуха должен производиться из прохладного,защищённого от брызг места, расположенного выше уровня брода,преодолеваемого автомобилем. Если воздухозаборное отверстие находится в закрытом пространстве, то необходимо вентиляционное отверстие площадью минимум 3 см2.

Система выпуска отработанных газов

Трубопровод выпуска отработанных газов (внутренний диаметр 22 мм) можно прокладывать с несколькими поворотами (в сумме 270°, наименьший радиус изгиба 50 мм).Общая длина трубопровода должна составлять от 500 до 1000 мм. Работа подогревателя Thermo Top Evo без глушителя отработанных газов не допускается. Глушитель нельзя располагать вблизи от отверстия забора воздуха для горения. Глушитель следует устанавливать на расстоянии не менее 200 мм от подогревателя. Сделайте отверстие ø 2 мм для стока конденсата в самой нижней точке глушителя.

Глушитель и выпускной трубопровод отвода отработанных газов нельзя крепить на чувствительных к температуре деталях автомобиля (тормозных трубопроводах, электрических проводах,приборах управления автомобиля, фарах, нижней защите двигателя, пластмассовых деталях и др.) и следует располагать на расстоянии не менее 20 мм от них. Допускается использовать только проставки, разрешённые фирмойWebasto к применению для этих целей. Выпускной трубопровод должен быть достаточно зафиксирован,чтобы сохранялись указанные выше минимальные расстояния, в том числе и при движении автомобиля. Для отвода отработанных газов допускается использовать только трубы, разрешённые к применению фирмой Webasto. Рекомендуется монтировать систему выпуска отработанных газов защищённой от брызг.

Необходимо обеспечить отвод конденсата из труб. При необходимости допускается сделать отверстие для слива конденсата в самой нижней точке системы. Выпускной патрубок системы выпуска выхлопных газов должен быть расположен таким образом, чтобы была исключена возможность попадания выхлопных газов внутрь транспортного средства через вентиляторы, воздухозаборники системы отопления или открытые окна.

На выходе отработанных газов не должно быть препятствий. Газы нельзя направлять на детали автомобиля. Не допускается выход отработанных газов в области колёсной арки. Учитывайте максимальный угол поворота передних колёс. Располагайте выход отработанных газов так, чтобы невозможно было его засорение или повреждение при любых условиях эксплуатации. Конец выпускной трубы нельзя направлять по ходу движения автомобиля. Поток выходящих отработанных газов должен быть направлен вертикально вниз или с наклоном не более 20° против направления движения автомобиля. После прохода через нижнюю защиту двигателя выпускная труба должна выступать ещё на 10 мм.

Электрика.

Электрические компоненты, такие как реле, предохранители,выключатели и др., должны устанавливаться так, чтобы они были защищены от проникающей воды (брызг, воды от мойки под высоким давлением …).

Электрическое подключение подогревателя выполняется в соответствии со схемой. Подключение таймера осуществляется также по этой схеме.

Пояснения к схеме.

Первый пуск

Выполняйте правила техники безопасности,приведённые в инструкции по эксплуатации и техническому обслуживанию! Перед пуском подогревателя обязательно прочитайте инструкцию по эксплуатации и техническому обслуживанию.

После монтажа подогревателя необходимо тщательно удалить воздух из системы охлаждения и топливной системы. При этом выполняйте предписания изготовителя автомобиля.

Эта инструкция по монтажу содержит не всю необходимую информацию и рекомендации по монтажу жидкостных подогревателей Thermo Top Evo. Дополнительно пользуйтесь инструкцией по эксплуатации и инструкцией по монтажу для конкретного автомобиля.

Всегда хотел себе на авто автономный подогреватель, но то денег жаба душила, то автозапуск выручал.
И вот под новый год придушил жабу и решил сделать себе подарок, да как раз недавно Вебаста выпустила бюджетную модель подогревателя Webasto Thermo Top Evo Start ценой 25000р. Поехав к местным дилерам вебасты через пол часа в багажнике лежала заветная коробочка.
Ну а поскольку отдавать за установку еще 10т.р не хотелось, подумав что наши руки не для скуки, решено было устанавливать все самостоятельно. тем более почитав отчеты сложного там ничего не увидел.

У меня установка заняла полтора дня в одного не спеша, вроде и не сложно, но пока все подгонишь чтобы было хорошо тратится уйма времени.
Если нет навыков и различного инструмента то самим лучше не браться.

И так нюансы установки:

1. Очень желателен теплый гараж, т.к. придется разбирать салон, плюс под капотом много мелкой кропотливой
возни.
2. Купить пару литров антифриза.
3. Докупить переходники для тосольных шлангов 16мм-18мм., хомутов в к ним же на всякий случай.
4. Метчик М5х0.8 (нарезать резьбу в корпусе отопителя)

Первым начал с установки топливозаборника и установки топливного насоса.

Заборник врезал в крышку топливной сборки, там места внутри немного, надо хорошо прикинуть как пойдет трубка перед тем как засверливаться (далее в процессе понял что немного неудачно выбрал место для отверстия, сейчас бы перенес его ближе к наклейке на сборке а трубку повернул вправо всторону заглушки трубок абс).
Лезть под авто не очень то хотелось, место для насоса нашел под сидушкой, так он не засирается как под днищем и легкий доступ в случае чего.
Топливную трубку и питание насоса пустил по правой стороне вдоль тормозных трубок до моторного шита. Для этого снимал порожки и пластик центральной стойки, отгибал ковролин и аккуратно все это дело уложил и закрепил.

Под капот протягивал через резиновую заглушку тормозов справа, сделав из жесткой проволоки протяжку, и предварительно разобрал фишку насоса чтобы легче было протягивать.
Топливные вебастовские хомуты зажимал без спец инструмента а просто бокорезами, если не получится берите покупайте обычные хомуты.
Коса от вебасты монолитная, поэтому сразу прикинул куда и какие провода идут, тут же их пока ничего не мешает развел их под капотом. Предохранители с фишкой диагностики прикрутил на саморез к штатному коробу предохранителей.

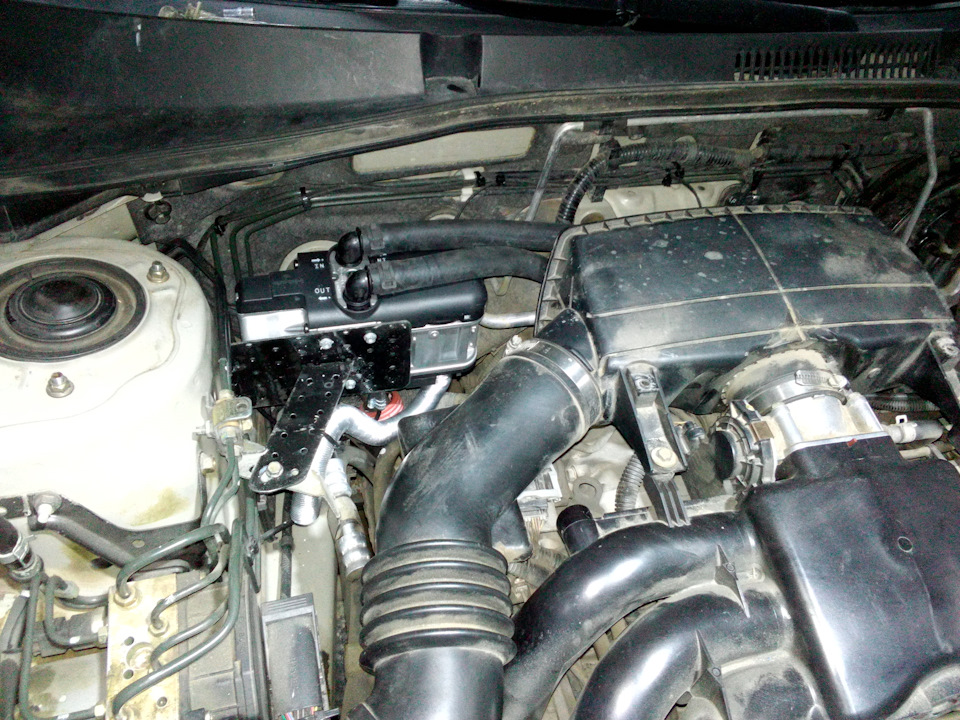

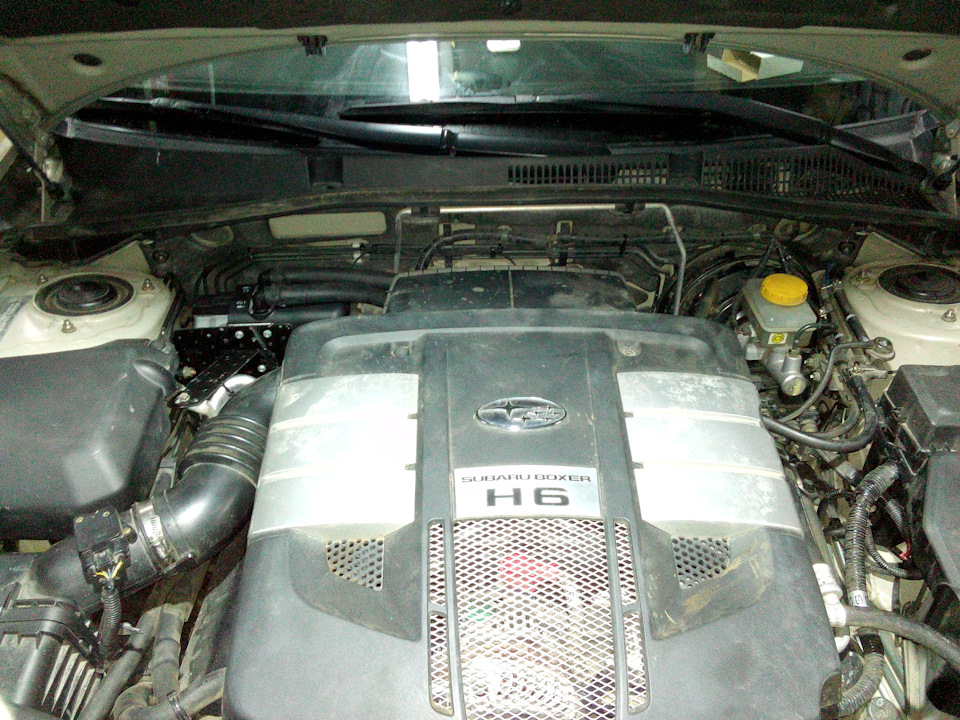

Отопитель закрепил на правой стойке, Кронштейн из комплекта использовать не стал, купил в строймаге железную пластину и ее уже гнул как надо. Один болт закрутил через крепеж тормозных трубок, под второй просверлил отверстие на стакане стойки, и вставил болт изнутри со стороны стойки. Колесо снимать не пришлось, там достаточно места.

Плюс добавил диагональную жесткость к кронштейну.
Важный момент! не удивляйтесь, на корпусе отопителя нет резьбы под болты, а только отверстия в которых необходимо самому нарезать резьбу.

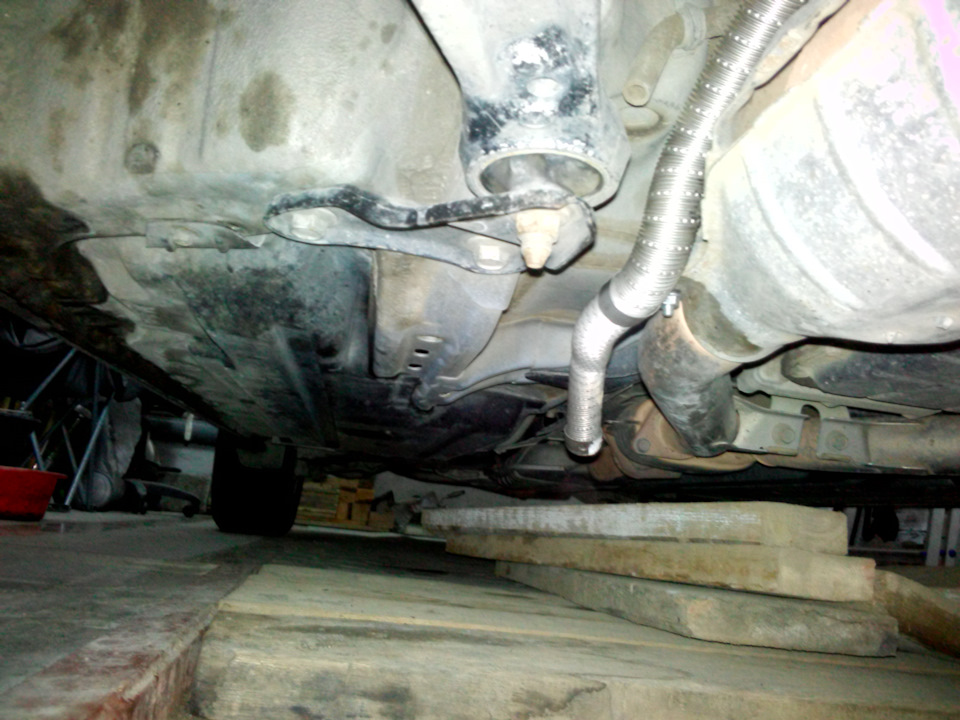

Чтобы было удобнее, сначала подсоединил выхлопную трубу, воздуховод, топливную трубку и проводку (т.к. все это находится снизу блока отопителя) и только потом подсоединял тосольные шланги.
Основной задачей стояло обогрев ДВС, поэтому отопитель подключил после радиатора печки. Подачу в отопитель берем с обратки печки, включив в разрез шланга помпу вебасты. Помпа уютно спряталась сразу на выходе с печки за воздушным ресивером. получилось минимум соеденений.

По проводке, массу кидаем на кузов, плюс напрямую на АККБ. Так как салонную печку не подключали, то необходимо соединить между собой красный силовой и красный с черной полосой. остальные провода не трогаем, а изолируем и куда нибудь прячем.

Меняем предохранитель 30 А на 1А достав его из ненужной нам проводки на печку. Протягиваем провод в салон для таймера.

Сначала соединяем все провода вебасты, только потом подсоединяем питание чтобы не словить ошибок.
Запускаем двигатель, выгоняем воздух из системы, даем двигателю остыть, а только потом пробуем запустить отопитель.
Радуемся проделанной работе.
