И так начну свой не большой рассказ о данном «чуде техники», недоразумением ликинского автобусного завода. Неуправляемый кирпич на колесах.)) И так имеем автобус лиаз 4292.60. Модификация городского автобуса класса СВ (средней вместимости) с 3 дверьми. Расскажу то, что знаю, с чем столкнулся за год работы на этому чуде техники и то что вообще можно рассказывать в общих кругах. Придя к нам на предпряитие эти автобусы сразу получили прозвище «пазик» вплоть до того, что иногда так даже указывают в официальных документах)) на пример журнале механика, актах осмотра и прочее. Так же его кличат еще обрубок, огрызок, буханка, малыш. Еще есть прозвище, которыми здесь нельзя выражаться… Вообще его основное погоняло «пазик», хотя к пазикам и павловскому автобусному заводу он имеет такое же отношение, как я к международной космической станции. Скорее всего это пошло еще со времен автобусов паз 3237 которые одно время эксплуатировались в мосгортрансе и были тоже класса СВ примерно тех же габаритов. 3237 был чуть короче и имел длину 7 метров, против 9 у 4292. Но счас не о этом. В целом лично мне автобус нравится. Отлично подходит для маршрутов с малым пассажиропотоком. Собственно изначально эта идея и стояла во главе при закупке этого чуда. Якобы зачем на маршруте где ездит полторы калеки в час гонять большой 12 метровый автобус? Он жрет много солярки, а денег приносит мало. Но как показала практика, расход топлива у 4292 не сильно то и отличается от больших братьев 5292. Двигатель у этого малыша дизельный модели ЯМЗ 534, 4 цилиндровый турбодизель объемом 4.5 литра. Точно такой же дрыгатель устанавливается на газон некст. Средний расход при работе на маршрутах получается в районе 40-45 литров с полной загрузкой и хорошей прокладкой между рулем и сиденьем. Такой большой расход связан с работой в паре с коробкой автомат ZF ecolife и ритмом работы городского автобуса. Постоянные разгоны и торможения каждые 200-500 метров. Постоянно изменяющийся загрузкой. Кстати о загрузке. Полная масса с полной загрузкой бабками составляет 14 с половиной тонн. Вместимость 67 пассажиров летом и чуть меньше зимой. Но это по бумагам. По факту в часы пик порой набивается гораздо больше. Один из основных недостатков в отличии от больших братьев автобус не имеет системы EBS. Электронной системы распределения тормозных усилий. Тормозами управляет водитель на прямую. Это делает тормоза как сейчас модно говорить «неинформативными» особенно для тех, кто не привык к этим автобусам. Я уже привык и могу останавливаться так, что полная кружка чая на полке в кабине не прольется. В целом за год эксплуатации в нашем парке автобус показал себя вполне надежным. И ломается гораздо реже своих собратьев. Хотя тут как с любой отечественной машиной, кому как повезет. Кому то повезет и дадут машину нормально собранную на совесть, а кому то не повезет. И он «сыпется». Еще в отличии от больших братьев он тупой на разгон. Он не едет! Тупит очень часто. на пример едешь километров 20, нужно ускорится, жмешь педаль в пол, он думает секунды три вообще ни какой реакции думает а ехать мне? А я не хочу, а мне лень, а мне тяжело. А потом как той ленивец в мультике «зверополис». А… мне же все таки сказали поехать!.. ну ладно, так и быть, побежали. И начинает наваливать… Причем при этом очень резко с ощутимым толчком переключает передачу на следующую. Все остальные передачи он включает уже плавно. Я так понял количество фотографий в после ограничено, по этому остальное я покажу в другой части. Чуть позже

ЛиАЗ-4292 — российский городской низкопольный автобус среднего класса производства Ликинского автобусного завода. Предназначен для крупных городов на маршрутах со средним или умеренно-пониженным пассажиропотоком. Серийно выпускается с 2015 года. На сайте Группы ГАЗ имеет собственное имя «Курсор».

История создания

С 1994 по 2014 год ЛиАЗ не выпускал в свет ни одной модели автобуса среднего класса. Последней моделью такого класса автобуса был ЛиАЗ-677. Формальным предшественником новой модели автобуса стал ЛиАЗ-5292.60-60 (укороченная модификация до 10,5 метров).

Первые два опытных экземпляра автобуса ЛиАЗ-4292 были построены в мае и июне 2015 года и продемонстрированы на заводе ЛиАЗ, впоследствии два опытных автобуса отправились на испытания: № 1 сразу же после постройки — в а/к № 1417 Коломны (автобус возвращён обратно на завод) и № 3 спустя год после постройки в Филиал Юго-Западный (01283). Испытания первых двух автобусов в заводских условиях прошли успешно, и модель совместно с модификацией запущены в серийное производство.

Подробное описание, устройство салона и не только

• Экстерьер и интерьер автобуса, рабочее место водителя спроектированы в соответствии с требованиями международных стандартов по комфорту и эргономике.
• Низкий уровень пола обеспечивает удобную посадку и высадку пассажиров, сокращая время прохождения автобуса по маршруту на 15% по сравнению с другими моделями автобусов.
• Машина адаптирована для обслуживания маломобильных категорий пассажиров: автобус оборудован системой «книлинг» (наклон кузова в сторону дверей на 7°), механической аппарелью.
• Электронная функция управления подвеской позволяет приподнять и опустить автобус для преодоления сложных участков маршрута.

Внешность мало чем отличается от других моделей российской компании. Все элементы кузова в стиле ЛиАЗа. Смотрится Курсор гармонично и современно, а на первый взгляд он не уступает даже европейским аналогам, однако, многие легко его путают с автобусами китайских производителей.

Передняя часть выглядит очень опрятно. Этому способствует огромное панорамное ветровое стекло, которое занимает большую часть кузова спереди. Под ним красуется логотип компании и хромированная накладка. В углах расположилась раскосая оптика со сложным наполнением, а под ней виднеются круглые противотуманные фары. С правой стороны в переднюю часть вынесено большое боковое зеркало заднего вида. В профиль автобус ничем не примечателен, привлекательные колесные арки, большая площадь остекления и прозрачные двери.

На корме можно выделить большие вертикально ориентированные фонари, круглые противотуманные фары и повторители поворотов, расположенные во всех четырех углах автобуса. Практически вся площадь задней части автобуса закрыта металлической фальш-решеткой радиатора. Большое количество воздухозаборников можно увидеть и на его концевой части сбоку.

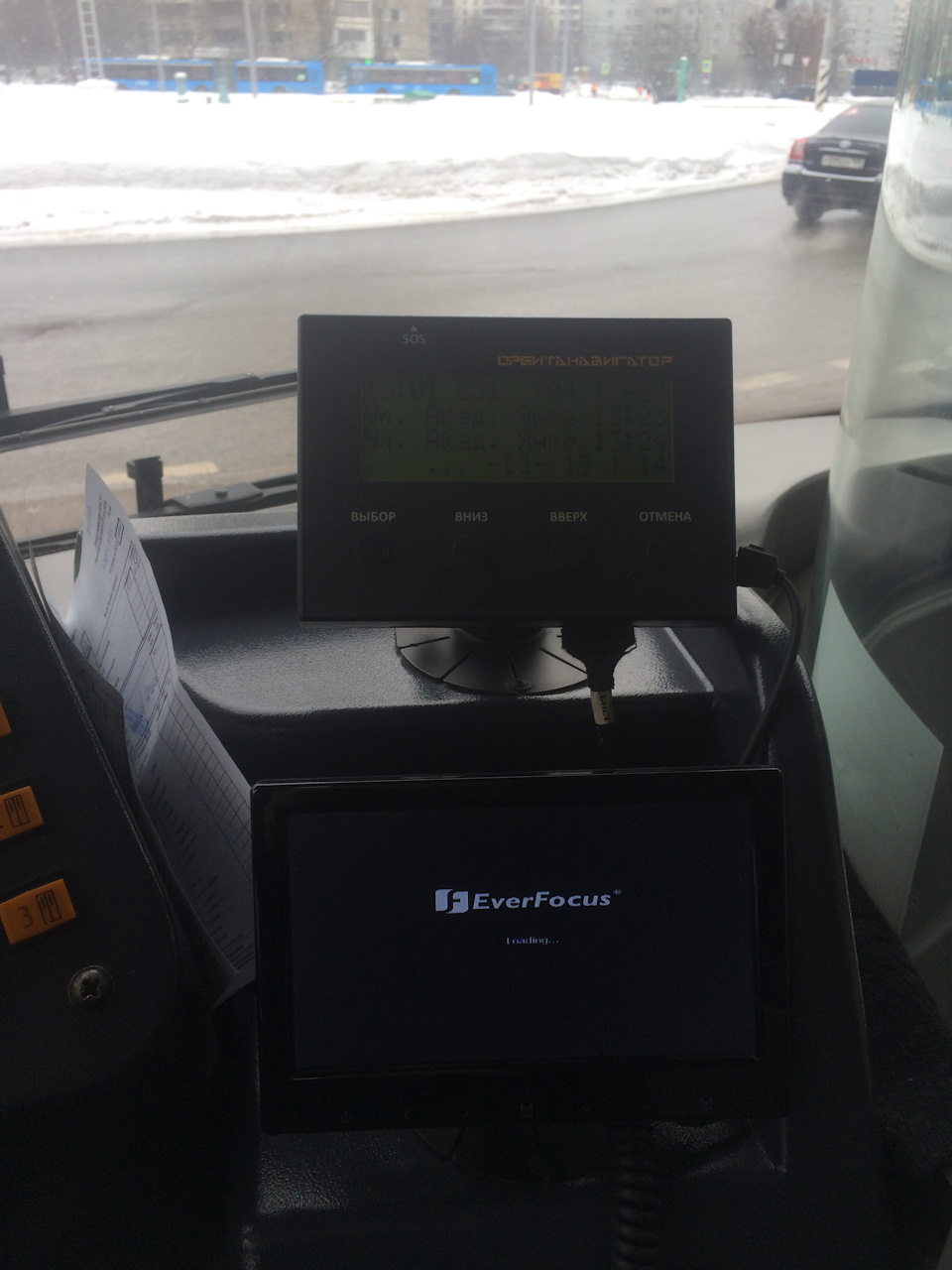

Оснащение места водителя на высшем уровне. Перед ним простой 4-спицевый руль, за которым идет самая современная приборная панель, в которую интегрирован цветной бортовой компьютер.

Инженеры серьезно поработали над эргономикой салона и добавили огромное количество полезного функционала, однако, многих водителей не устраивает расположение ручки КПП, которая регулярно соприкасается с коленом.

Отдельно отметим водительское кресло с широким спектром регулировок, оптимальное наполнение и выраженную по меркам автобусов боковую поддержку. У водителя открывается хороший обзор во все стороны, также продумана система наблюдения просмотра входных дверей.

Модификация 4292.60

Модификация с двигателем ЯМЗ-53403, отвечающим нормам Евро-5, установлена автоматическая шестиступенчатая коробка передач ZF Ecolife 6 AP 1000 B или Allison T2100, портальный ведущий мост ZF AV-110/900/70, независимая передняя подвеска ZF RL-55, рулевое управление ZF Servocom 8095.

На автобусах с коробкой переключения передач Allison устанавливаются мосты китайского производства Hande Axle. Автобусы выпускаются в городском и пригородном варианте. Городской вариант имеет 3 двери (1-2-1), 18-23 посадочных мест, полностью низкий пол. Пригородный вариант имеет 2 двери (1-2-0), 27 посадочных мест, и высокий уровень пола во второй части салона, отделенный от низкого уровня пола двумя ступеньками сразу за второй дверью. По желанию заказчика, в автобус устанавливается кондиционер марки «Август». Все автобусы производятся с этой модификацией, больше никаких автобусов с другими модификациями не производятся.

Годы выпуска

2015-настоящее время.

Основные сведения, характеристики

Производитель/изготовитель, где выпускается/производится техника. Ликинский автобусный завод (ЛиАЗ) — советское и российское предприятие, производитель автобусов среднего, большого и особо большого класса, расположенный в Ликино-Дулёво Московской области.

Назначение. Городская версия – 3-дверный вариант, вмещающий в себя до 82 человек. Из них предусмотрено 18 или 23 сидячих места. Загородная версия – 2-дверный вариант с количеством сидячих мест на 27 человек, однако, принять он способен от 68 до 75 человек.

Класс. Средний.

Тип кузова. Несущий, цельнометаллический, вагонной компоновки.

Ресурс кузова. 12 лет.

Базовые характеристики

Технические характеристики

Технические характеристики схожи для обеих версий автобуса.

Тип топлива. Дизель.

Емкость топливного бака. 200.

Снаряженная и технически допустимая масса, кг. 9020 / 14400.

Нагрузка на переднюю/заднюю ось от технически допустимой массы, кг. 2555 / 6465 (при снаряженной массе), 5000 / 9400 (при полной массе).

Минимальный радиус разворота, м. 8,9.

Рулевой механизм, тип рулевого управления. ZF, Servocom 8095 с гидравлическим усилителем руля.

Тормозная система. Пневматическая, двухконтурная, с электронным управлением (EBC), с системами ABS, ASR.

Характеристики шасси

Характеристики шасси схожи для обеих версий автобуса.

Марка. ZF, AV-110/900/70 зависимая, пневматическая подвеска, портальный мост с центральным коническим редуктором, с дисковыми тормозами.

Ведущий мост.

Колесная формула. 4х2.

Колесная база, мм. 4500.

Клиренс/дорожный просвет, мм. 135.

Шины. 265/70 R 19,5″.

Антиблокировочная система тормозов (ABS). Присутствует.

Дополнительные характеристики

Дополнительные характеристики схожи для обеих версий автобуса.

Вентиляция. Естественная (4 форточки, 2 потолочных люка) и принудительная (кондиционер «Август» хладопроизводительностью 18 кВт. ).

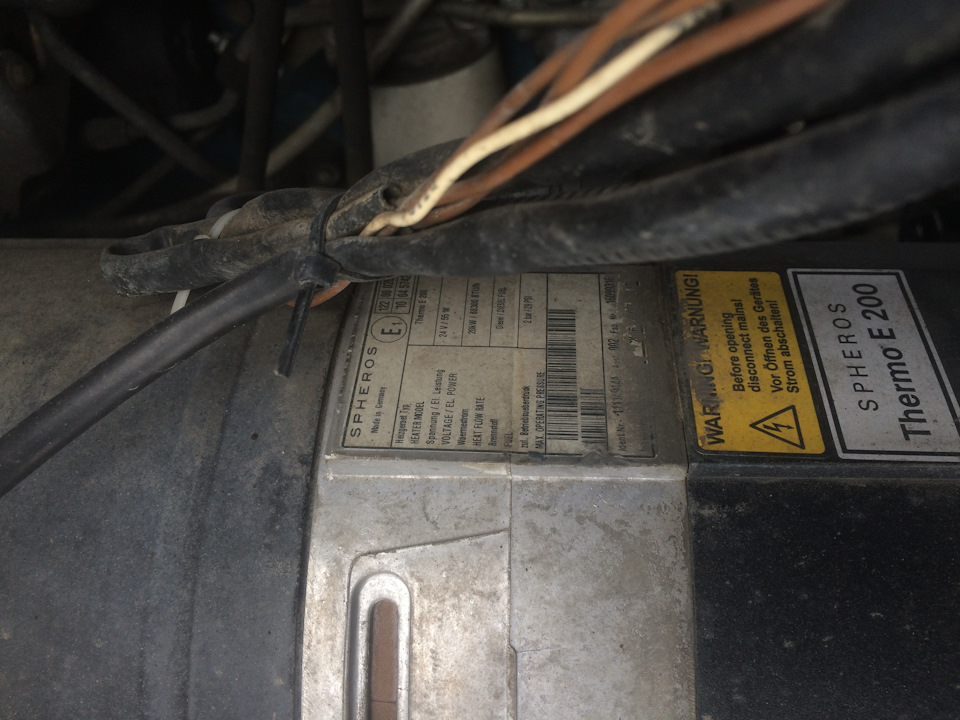

Система отопления. Жидкостная, с использованием тепла системы охлаждения двигателя и независимого жидкостного подогревателя SPHEROS Thermo E-200.

Характеристики двигателя/силового агрегата: расход топлива и прочие

Дополнительные опции

• Кондиционер
• Аудиосистема
• Тонированные стеклопакеты
• Низкий уровень пола по всей длине обеспечивает удобство посадки/высадки
• Электронные рейсоуказатели
• Доступность для всех категорий пассажиров (механическая аппарель)
• Система наклона кузова «книлинг»
• Видеорегистратор наружного и внутреннего наблюдения
• Цифровой тахограф
• ГЛОНАСС/GPS
• Электронное управление подвеской
• Система пожаротушения
• Противотуманные фары

Особенности/преимущества

• Высокая надежность и ресурс агрегатной базы (не менее 700 тыс. км)
• Высокая надежность кузова ‒ не менее 12 лет
• Высокая остаточная стоимость
• Экономичный двигатель 4 цилиндра
• Агрегатная база машин среднего класса сокращает затраты на обслуживание
• Доступная цена

Видео

Похожие модели

• ПАЗ-3237.

Где купить, арендовать, переоборудовать

На продаже пассажирского транспорта модели 4292 и других образов специализируются компании, представленные в разделе «Где купить автобусы ЛиАЗ». Аренда и лизинг техники является выгодным решением для нескольких категорий клиентов: небольшие организации, индивидуальные предприниматели, частные заказчики. Предприятия, предоставляющие данные опции, собраны в соответствующем разделе нашего сайта и здесь. Востребованной у заказчиков услугой является переоборудование автобусов, перечень работ перечислен на сайтах предприятий.

Рубрики: Бескапотные автобусы, Городские автобусы, Заднемоторные, ЛИАЗ, Низкопольные автобусы, Одиночные автобусы, Пригородные автобусы, Средние автобусы

3 Виды, перечень и периодичность выполнения технического обслуживания

3.1 Общие положения

Длительная и безотказная эксплуатация автобуса возможна только при его регулярном и качественном техническом обслуживании с соблюдением требований и рекомендаций, изложенных в эксплуатационной документации.

Виды и периодичность технического обслуживания автобуса соответствуют видам и периодичности технического обслуживания шасси.

3.1.1. Техническое обслуживание предназначено для поддержания автобусов НЕФАЗ в исправном состоянии. Оно является профилактическим мероприятием, проводимым в плановом порядке.

3.1.2. Марки и количество смазочных материалов и технических жидкостей, применяемых при обслуживании и ремонте, указаны в Химмотологической карте «Руководства по эксплуатации».

3.2 Виды технического обслуживания

ТО автобусов подразделяется на следующие этапы:

• техническое обслуживание вначальный период эксплуатации;

•техническое обслуживание восновной период эксплуатации.

Вначальный период эксплуатацииавтобуса выполняются следующие виды обслуживания:

•ежедневное обслуживание(ЕО);

•техническое обслуживаниеТО—1000;

•техническое обслуживаниеТО — 5000;

Техническое обслуживание в начальный период эксплуатации выполняется в указанных интервалах независимо от категорий условий эксплуатации.

В начальный период эксплуатацииТО-1000выполняется один раз в интервале первых 500-1000 км пробега,

ТО-5000выполняется один раз в интервале первых 4000-5000 км пробега.

Основным назначениемежедневного обслуживанияявляется общий контроль за состоянием узлов и систем, обеспечивающих безопасность движения и поддержание надлежащего внешнего вида. Ежедневное техническое обслуживание автобуса выполняется раз в сутки перед выездом (часть работ) или по возвращении с линии.

Основным назначениемобслуживания ТО-1000 и ТО-5000является предупреждение появления неисправностей путем выполнения профилактических крепежных, регулировочных и смазочно-очистительных работ на автобусе.

Учитывая, что в начальный период происходит интенсивная приработка, взаимоустановка элементов конструкций, выполнять работы в этот период необходимо с особой тщательностью.

3.3 Периодичность технического обслуживания

В основной период эксплуатации периодическое обслуживание выполняется в зависимости от категорий условий эксплуатации и от годового пробега автобуса. Основным назначением общего техобслуживания является выявление и предупреждение неисправностей путем своевременного выполнения контрольно — диагностических, крепежных, регулировочных и смазочноочистительных работ.

Допустимое отклонение от нормативов периодичности технического обслуживания в основной период эксплуатации составляет ±10%.

В основной период эксплуатацииавтобуса выполняются следующие виды обслуживанияДля автобусов с годовым пробегом менее 120 000 км:

•ежедневное обслуживание (ЕО);

• техническое обслуживание ТО-10000;

• техническое обслуживание ТО-30000;

• техническое обслуживание ТО-40000;

•техническое обслуживание ТО-80000;

•техническое обслуживание, выполняемое периодичностью один раз в год осенью;

• техническое обслуживание, выполняемое с периодичностью один раз в два года.

Для автобусов с годовым пробегом 120000 км и более:

•ежедневное обслуживание (ЕО);

• техническое обслуживание ТО-10000;

•техническое обслуживание ТО-30000;

•техническое обслуживание ТО-60000;

• техническое обслуживание ТО-120000;

•техническое обслуживание, выполняемое с периодичностью один раз в год осенью;

•техническое обслуживание, выполняемое с периодичностью один раз в два года. Основным назначением периодических обслуживании:ТО-10000, ТО-30000О, ТО-40000 (ТО-60000*), ТО-80000 (ТО-120000*)является выявление и предупреждение неисправностей путем своевременного выполнения контрольно-диагностических, крепежных, регулировочных и смазочно-очистительных работ.

Дополнительно к работам по техническому обслуживанию автобуса необходимо:

• проверить работоспособность радиооборудования, электрооборудования и осветительных приборов (при ежедневном обслуживании);

• проверить крепление кронштейнов и хомутов системы отопления салона и охлаждения двигателя; при повреждение крепежных соединений — заменить их; в местах соединения при протекание жидкости необходимо затянуть червячные хомуты (Мз=5…6Нм);

Все виды технического обслуживания имеют индивидуальные перечни операций, т.е. ни одна операция ТО-10000 не входит ни в ТО-30000, ни в ТО-40 000 (ТО-60000*), ни в ТО-80000 (ТО-120000*) в свою очередь, операции ТО-30000 не входят в ТО-40000 (ТО-60000*), ни в ТО-80000 (ТО-120000*), операции ТО-40000 (ТО-60000*) не входят в ТО-80000 (ТО-120000*).

При проведении технического обслуживания допускается выполнение как отдельных видов ТО, так и нескольких видов ТО одновременно. При выполнении операций техобслуживания рекомендуется пользоваться «ГРАФИКАМИ проведения ТО автобусов с соответствующими годовыми пробегами» (см. Таблицы 6 и 7).

(*) — Техобслуживание автобусов с годовым пробегом 120000 км и более.

4 Корректировка периодичности в зависимости от категорий эксплуатации и режимы ТО

Таблица 5 — Корректировка периодичности в зависимости от категорий условий эксплуатации

Дорожные покрытия

Д1 — цементобетон, асфальтобетон, брусчатка, мозаика;

Д2 — битумные смеси (щебень или гравий, обработанные битумом);

Типы рельефа местности (определяется высотой над уровнем моря)

Р1 — равнинный (до 200 м);

Р2 — слабохолмистый (свыше 200 до 300 м);

Р3 — холмистый (свыше 300 до 1000 м);

Р4 — гористый (свыше 1000 до 2000м);

Р5 — горный (свыше 2000м).

Таблица 6 — ГРАФИК ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ автобусов с годовым пробегом менее 120 000 км

Таблица 7 — ГРАФИК ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ автобусов с годовым пробегом 120000 км и более

5 Перечень операций технического обслуживания

5.1 Ежедневное обслуживание

* Вымыть автобус (при необходимости), протереть поверхности окон, зеркал, приборов освещения, сигнализации, номерных знаков.

• Проверить работоспособность радиооборудования, электрооборудования и действие приборов освещения и световой сигнализации.

* Проверить работу стеклоочистителей и стеклоомывателей.

* Проверить крепление зеркал.

• Проверить работоспособность дверей.

• Проверить крепление колес, состояние шин, дисков колес и давление в шинах (монтаж и демонтаж шин на предприятии должен осуществляться на специально отведенном участке, оснащенном необходимым оборудованием, приспособлениями и инструментом). Монтаж и демонтаж шин в дорожных условиях необходимо производить специальными монтажными лопатками из комплекта инструмента и принадлежностей.

♦ Не монтируете шину на обод, не соответствующий по размеру данной шине;

♦ Не используйте бортовые и замочные кольца от колес других марок;

♦ Не используйте шины, на бортах которых имеются задиры и повреждения, препятствующие монтажу:

♦ Во время и после накачивания шины не ударяйте по ободу, замочному и бортовому и ши-. не. Помните, что для сохранения балансировки колеса старую шину следует устанавливать в таком же положении, как и до разборки (метки на шине и ободе должны быть совмещены).

Порядок затяжки гаек крепления дисковых колес (схема)

Гайки крепления колес должны быть затянуты равномерно в два-три приема согласно схеме. Перед установкой дисковых колесо очистить посадочное место на ступице и колесе. Смазать смазкой посадочный диаметр на ступице, резьбу на болтах крепления колес. Капните каплю масла между гайкой и опорной шайбой. После снятия и очередной установки дисковых колес на автобус проверить момент затяжки гаек после пробега 100…500 км.

5.2 Возможные неисправности колес и способы их устранения

Ухудшение устойчивости движения автобуса

Нарушена балансировка колес. — Отбалансировать колеса с шинами в сборе.

Недостаточное или различное давление в шинах. — Довести давление до нормы.

Неправильная установка колес. — Отрегулируйте величину схождения.

Неравномерный износ протектора шин. — Провести перестановку шин.

Ухудшение самовозврата колес в нейтральное положение

Недостаточное давление в шинах.- Довестидавлениедонормы.

Увеличение усилия на рулевом колесе

Недостаточное давление в шинах.- Довестидавлениедонормы.

• Работоспособность системы отопления (в холодное время года): проверить внешним осмотром шланги системы отопления салона и охлаждения двигателя на отсутствие повреждений, разрывов, потертостей, трещин. Заменить при необходимости поврежденные шланги. Проверить крепление хомутов хомутов системы отопления салона и охлаждения двигателя на повреждение крепежных соединений, при необходимости — затянуть Мз=5…6 Н*м.. Поврежденные заменить.

•Проверить внешним осмотром и по показаниям штатных приборов исправность тормозной системы.

•Проверить герметичность пневмоподвески.

• Проверить наличие конденсата в одном из ресиверов тормозной системы. При наличии конденсата в ресивере и герметичном пневмоприводе заменить патрон осушителя.

•Проверить шплинтовку пальцев штоков пневмоцилиндров вспомогательной тормозной системы.

• Проверить состояние бумажного элемента фильтра очистки воздуха при срабатывании датчика сигнализатора засоренности (при необходимости заменить фильтрующий элемент).

Проверить и, при необходимости, довести до нормы:

• Уровень жидкости в бачке омывателя ветрового стекла.

• Уровень масла в гидроприводе вентилятора.

ТО-1000:

• Проверить крепление гаек колес(первый раз после 100 км, затем после пробега 500 км, а в дальнейшем после пробега через каждые 5000 км).

• Проверить состояние предохранителей.

• Проверить состояние и надежность крепления штекерных соединений.

• Проверить внешним осмотром состояние электропроводки, крепление электрожгутов, отсутствие их провисания и потертостей.

• Проверить состояние крепления АКБ.

Отрегулupовать:

• Направление светового потока фар.

Довести до нормы:

• Плотность и уровень электролита в АКБ.

ТО-5000:

• Проверить и, при необходимости, закрепить спинки сидений, каркасы сидений, стойки поручней.

• Проверить работоспособность привода дверей.

• Проверить положение створок дверей и, при необходимости, отрегулировать. Момент затяжки на оси верхней шаровой опоры Мз=24,51..17.65 Нм. Отрегулировать положение замков дверей.

• Проверить и, при необходимости, закрепить кронштейны направляющих роликов дверей.

• Проверить состояние уплотнителей дверей (один раз в год осенью).

• Проверить герметичность аварийно-вентиляционных люков, крьтши кузова (один раз в год осенью).

• Проверить работу стеклоочистителя и стеклоомывателя.

ТО-10000:

• Проверить состояние и надежность крепления штекерных соединений.

• Проверить внешним осмотром состояние электропроводки, крепление электрожгутов, отсутствие их провисания и потертостей.

• Проверить состояние пола и крышек люков.

• Проверить работу вентиляторов системы отопления и вентиляции.

ТО-30000:

• Проверить состояние предохранителей.

• Проверить состояние и надежность крепления соединительных колодок выключателя АКБ, электрожгутов передних и задних фонарей.

• Проверить и, при необходимости, закрепить спинки сидений, каркасы сидений, стойки поручней. Проверить и, при необходимости, отрегулировать положение спинки сиденья водителя.

• Проверить работоспособность привода дверей.

• Проверить положение створок дверей и, при необходимости, отрегулировать. Проверить состояние упоров осей нижних фиксаторов створок дверей. Момент затяжки на оси верхней шаровой опоры Мз=24,51 ..17,65 Нхм. Отрегулировать положение замков дверей.

• Проверить и, при необходимости, закрепить кронштейны направляющих роликов дверей.

• Проверить состояние выдвижного основания АКБ.

• Проверить состояние внутренней облицовки салона.

• Проверить работу стеклоочистителя и стеклоомывателя.

ТО-40000 (ТО-60000*):

• Проверить состояние АКБ по напряжению элементов под нагрузкой, при необходимости, снять АКБ для подзарядки.

• Проверить состояние антикоррозионных покрытийи окраски кузова, зачистить места, подвергшиеся коррозии, при необходимости — подкрасить. Проверить состояние наружной облицовки кузова, лакокрасочных покрытий —один раз в год, весной.Каркас кузова закрыт облицовкой и в процессе эксплуатации не требует техобслуживания. Открытые элементы основания каркаса под полом автобуса и нижняя поверхность пола требует периодической мойки и очистки от грязи. Необходимо устранять все повреждения защитного, антикоррозионного покрытия для предупреждения появления ржавчины и др.

Наружную поверхность кузова следует мыть чистой водой, с применением моющих средств.

При этом выполняйте следующие требования:

•убедитесь, что все двери, окна и люки крыши закрыты;

• убедитесь, что вода не может просочиться в места прохода электрожгутов и арки отопителя салона через сливные клапаны дифференциала или коробки передач;

• не допускайте попадания воды на электрические соединения.

• во избежание возгорания убедитесь, в отсутствие подтеканий масла, дизельного топлива;

• не допускайте попадания воды в систему воздухозаборника через впускное отверстие воздуха или эластичные уплотнения;

• после выполнения моечных работ необходимо смазать шарнир рулевых тяг, втулки валов разжимных кулаков, регулировочные рычаги тормозных механизмов с помощью солидолонагнетателя.

Мойку салона автобуса следует производитьвручнуюс помощью ветоши или нетканного полотна, не допускается попадания влаги на электрожгуты, электроприборы и фанеру, размещенную под автолиновым покрытием.

Категорически запрещаетсямыть салон автобуса водой из шланга и наливным способом (из ведра) во избежание выхода из строя электродвигателя отопителей и конвекторов.

Проверять внешним осмотром покрытие днища автобуса (покрытие —мастика «Прим Боди Экстра»)в зависимости от условий эксплуатации:

• в жестких условиях (при покрытии Д2) —один раз в три года;

• в городских условиях —один раз в пять лет.

При нарушении целостности покрытия необходима местная зачистка и обработка чистой, зачищенной поверхности днища автобуса мастикой.

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ 1 раз в год осенью:

• Провести техобслуживание и проверить работу подогревателя согласно инструкции по эксплуатации.

• Смазать штекерные соединения электрооборудования.

• Провести дезинфекцию салона.

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ с периодичностью 1 раз в два года:

• Промыть внутреннюю полость корпуса турбокомпрессора, удалить отложения с поверхности лопаток колеса компрессора (работа производится при снятых турбокомпрессорах).

• Заменить патрон осушителя тормозной системы.

6 Смазочные работы

Периодичность замены и марки применяемых масел в двигателе, гидроприводе вентилятора, коробке передач, ведущем мосту приведены в Химмотологической карте«РУКОВОДСТВА по эксплуатации автобусов НЕФАЗ-5299»и в Приложении«Руководства по эксплуатации. Шасси автобусные КАМАЗ-5297 и КАМАЗ-5297-90 5297-3902003 РЭ (с двигателями мод. 740.31-240, 740.65-240, 740.62-280, CAT 3116, CUMMINS, КП, ГМП и АКП “ZF-ЕСОМАТ”)».

Следует помнить, что применение заменителей существенно снижает долговечность сборочных единиц автобуса.

7 Крепежные работы

В перечне операций технического обслуживания предусмотрены крепежные работы, выполнение которых обязательно. Для контроля выполнения крепежных работ приведена таблица моментов затяжки резьбовых соединений, затягиваемых при техническом обслуживании.

8 Особенности выполнения ремонтных работ

В соответствии с назначением, характером и объемом выполняемых работРЕМОНТподразделяется накапитальный (КР)итекущий ( ГР).

КРподвижного состава (в данном случае автобуса), агрегатов и узлов предназначен для восстановления их исправности и близкого к полному (не менее 80%) восстановлению ресурса.КРподвижного состава, агрегатов и узлов производится на специализированных ремонтных предприятиях, как правило, обезличенным методом, предусматривающим полную разборку объекта ремонта, дефектацию, восстановление или замену составных частей, сборку, регулировку, испытание.

ТРпредназначен для обеспечения работоспособного состояния подвижного состава (в данном случае автобуса), с восстановлением или заменой отдельных его агрегатов, узлов и деталей (кроме базовых) достигших предельно допустимого состояния и заключается в устранении возникающих неисправностей и повреждений, обнаруживаемых в процессе эксплуатации автобусов, или при проведении технического обслуживания, путем ремонтных операций. Базовой деталью агрегата является наиболее сложная и дорогая деталь (корпус, основание, каркас и т.д.),к которой крепятся все другие детали.

В данном «РУКОВОДСТВЕ по ремонту и техническому обслуживанию автобусов НЕФАЗ-5299» приведен перечень ремонтных работ для автобусов, прошедших гарантийный период эксплуатации.

Перед разборкой агрегата необходимо проверить общее состояние агрегата (при необходимости с использованием диагностического оборудования). Это поможет определить причину неисправности. Для более быстрой и тщательной проверки агрегат перед осмотром очистить от грязи и вымыть. Снимать, транспортировать и устанавливать агрегат необходимо при помощи подъемно-транспортных средств, оборудованных приспособлениями, гарантирующими полную безопасность работ.

При выполнении ремонта руководствуйтесь следующими общими принципами:

Разбирать и собирать детали любой сборочной единицы или агрегата на специальном стенде или верстаке, пользуясь специальным инструментом и приспособлениями. Все сборочные единицы и агрегаты собирать в последовательности, обратной разборке. Поэтому при разборке необходимо располагать детали в определенном порядке. Детали, соединенные сваркой, клепкой или неподвижными посадками, разбирать только в тех случаях, когда это необходимо для ремонта. Вывинчивать шпильки только тогда, когда это необходимо по условиям разборки агрегата или сборочной единицы, при замене шпильки и детали. Прокладки осторожно отделять от плоскостей прилегания с помощью отвертки; выпрессовывать детали только с помощью специальных выколоток или легкими ударами медного (деревянного) молотка. Приступая к ремонту, имейте в виду, что восстановление деталей, исчерпавших свою работоспособность вследствие износа, недопустимо.

Для проверки технического состояниявсе детали после разборки очистить от пыли, накипи, нагара, лаковых отложений, ржавчины, промыть и просушить. Не промывать детали из алюминиевых и цинковых сплавов в щелочных растворах. Контроль деталей начинать с внешнего осмотра.

При осмотре выбраковывать:

• детали, имеющие значительные задиры, отколы и выкрашивания, следы обгорания;

• детали с трещинами на рабочих поверхностях и в местах, испытывающие большие нагрузки;

• крепежные детали, имеющие повреждения резьбы более двух ниток;

• болты и гайки с изношенными гранями, а также винты с забитыми или сорванными прорезями головок;

• шплинтовочную проволоку и стопорные шайбы с отгибающимися краями;

• резиновые детали, потерявшие эластичность;

• шланги с трещинами и расслоениями;

• трубопроводы с вмятинами, уменьшающими сечение, или трещинами на развальцованных концах;

• металлические панели и детали оперения, имеющие на поверхности вмятины, трещины и пробоины;

• топливные баки, имеющие места вмятин, течи, нарушение слоя покрытия или окраски.

Перед сборкойподготовить все детали следующим образом:

• зачистить забоины и заусеницы на сопрягаемых поверхностях деталей;

• восстановить резьбу, поврежденную в допустимых пределах;

• заварить трещины или раковины в ненагруженных местах деталей, после сварки швы зачистить для придания надлежащего внешнего вида детали;

• плоскости разъема, у которых коробление незначительно превышает допустимое, исправить шабровкой;

• проверьте на герметичность топливопроводы высокого и низкого давления;

• удалить антикоррозионное покрытие, применяемое при хранении деталей;

Перед сборкой уплотнительные прокладки, резьбы в отверстиях под пробки и резьбы в сквозных отверстиях смазать уплотнительной невысыхающей пастой, а войлочные сальники пропитать смазкой. Под готовностью к сборке понимается, что все сборочные единицы, подлежащие восстановлению, восстановлены или заменены новыми и находятся в готовности к сборке. Во время сборочных работ осмотреть каждый механизм и убедиться в том, что ничего не было упущено при восстановлении. Сборку осуществлять в условиях, гарантирующих чистоту деталей. При затягивании соединений, уплотняемых резиновыми прокладками, не допускать больших усилий, иначе прокладки будут разрушены. Резьбовые соединения при сборке затягивать, обеспечив рекомендуемые крутящие моменты. При ремонте сборочных единиц и их замены на автобусе производить обкатку, чтобы убедиться в исправности всех механизмов и систем и правильности их взаимодействия.

9 Требования безопасности

Все работы по контролю, настройке и ремонту должны проводиться специальным персоналом.

При поставке на ремонт автобуса затормозить его посредством стояночной тормозной системы, включить низшую передачу, выключить подачу топлива и подложить упоры (башмаки) под колеса, т.е. обезопасить автобус от самопроизвольного движения;

• Не выполнять какие-либо работы на автобусе, вывешенном на подъемных механизмах (домкратах, талях и др.);

• Не ремонтировать автобус при работающем двигателе, за исключением проверки работы двигателя и тормозов;

• При демонтаже правильно складируйте агрегаты. Запускать и эксплуатировать двигатель может только специальный персонал. Когда двигатель работает, не подходите близко к вращающимся частям. Не прикасайтесь голыми руками к нагретому от работы двигателю: возможен ожог! Лестницы, стремянки и все в окружении двигателя не должно быть промасленным. Можно поскользнуться.

• Работайте только исправным инструментом. Изношенные гаечные ключи соскальзывают.

• При пуске двигателя соблюдать меры предосторожности: вначале убедиться, что рычаг переключения передач находится в нейтральном положении, а впереди автобуса никого нет; перед пуском двигателя дать предупредительный сигнал;

• При замене агрегатов снимать, транспортировать и устанавливать двигатель, коробку передач, ведущие мосты, редукторы ведущих мостов при помощи подъемнотранспортных механизмов, оборудованных приспособлениями (захватами), гарантирующими полную безопасность работ. Не поднимать (не вывешивать) автобус за буксирные крюки;

•Не приступать к демонтажу шин до полного выпуска воздуха из них;

•Накачивать шины после сборки колеса в специальном ограждении, которое предохраняет от травмирования при случайном выскакивании замочного кольца из канавки обода. При накачке шин в дорожных условиях положить колесо замочным кольцом вниз;

•Не разбирать тормозные камеры с пружинным энергоаккумулятором без пресса или спецприспособления.

•Каналы циркуляции ОЖ вскрывать только при остывшем двигателе.

•Если шланги и трубопроводы находятся под давлением (каналы масладлясмазки или для ОЖ либо какая-то цепь гидравлического масла), нельзя их ни открывать, ни подтягивать: вытекающая под давлением жидкость представляет собой опасность!

•ОСТОРОЖНО! Кислота в батареях ядовита и едка. Газ в батареях взрывоопасен. При обращении с АКБ соблюдайте инструкцию изготовителя.

Перед эксплуатацией автобуса нужно внимательно изучить «РУКОВОДСТВО по эксплуатации автобуса НЕФАЗ-5299», «РУКОВОДСТВО по эксплуатации автобусного шасси КАМАЗ-5297 и 5297-90» и соблюдать изложенные в них рекомендации.

Перед началом движения автобуса водитель должен убедиться в его исправности.

К эксплуатации и техническому обслуживанию приводов автобуса допускаются квалифицированные водители и специалисты, знающие их устройство и правила эксплуатации.

Примечание:квалифицированный водитель— водитель, назначенный для работы на данном транспортном средстве:

• имеющий необходимую категорию для его эксплуатации;

• изучивший содержание руководства по эксплуатации и сервисной книжки;

• применяющий в практике приёмы и выполняющий требования технической документации.

При этом в эксплуатирующей организации необходим журнал проверки знаний по устройству и правильной эксплуатации данного автотранспортного средства (АТС) с подписями обучавшихся водителей и лиц, проводивших обучение.

Периодичность обучения устанавливается эксплуатирующей организацией в зависимости от условий работы транспортного средства и стажа работы водителя, закреплённого за данным АТС.

Перед началом движения следует убедиться в правильности регулировки сиденья.

Сиденье водителя должно быть надежно закреплено в кабине автобуса на предусмотренном для этого месте.

Не допускать перегрузку автобуса сверх номинальной.

Следить за тем, чтобы молотки, предназначенные для выбивания стекол во время аварии, постоянно находились на своих штатных местах.

Начало движения автобуса, торможение и остановка должны быть плавными.

Запрещается:

• производить регулировку сиденья во время движения;

• начинать движение автобуса при работающем зуммере;

• в случае замерзания конденсата в пневмоприводе тормозов отогревать аппараты, трубопроводы и воздушные ресиверы открытым пламенем;

• использовать вспомогательный тормоз при отсутствии водителя в кабине автобуса;

• применять в радиоблоке системы информационного обеспечения и в системах электрооборудования автобуса плавкие самодельные вставки;

• подвергать газовую пружину воздействию поперечных нагрузок;

• подвергать газовую пружину, особенно шток, ударным воздействиям, загрязнению, воздействию агрессивных сред;

• применение при чистке и мойке автобусов растворителей и других химически активных веществ;

• буксирование транспортных средств автобусом;

Необходимо следить за тем, чтобы огнетушители всегда были в рабочем состоянии.

Временные работы по устранению неисправностей узлов, влияющих на безопасность движения, не допускаются.

Во время движения следить за показаниями контрольно-измерительных приборов и за сигналами контрольных ламп.

При работе на смотровой яме, а также в случае применения подъемных устройств, колеса автобуса должны быть надежно застопорены.

Выполнение ремонта на автобусе с работающим двигателем не допускается, за исключением производства контрольных и регулировочных работ, требующих включения двигателя.

Перед проведением работ по ремонту или монтажу электрооборудования необходимо обесточить электрооборудование в целом.

В процессе ремонта приборов электрооборудования применение бензина и других взрывоопасных растворителей категорически запрещается.При проведении таких работ следует пользоваться неогнеопасными растворителями. Сборку необходимо выполнять после предварительной сушки деталей. Избегайте попадания различных моечных растворов в соединительные панели, пучки проводов, на лакокрасочные покрытия и обмотки приборов электрооборудования. При проведении электросварочных работ на автобусе необходимо снять все провода с генератора, а аккумуляторные батареи должны быть сняты с двигателя. При демонтаже или монтаже аккумуляторных батарей, обеспечить исключение их наклона.

При проведении сварочных и сверлильных работ в местах укладки пластмассовых трубопроводов предохраняйте их от высоких температур (свыше 60 °С). Не допускайте наличие воздуха под давлением в пневмосистеме при ее ремонте, а также при проведении работ, связанных со сваркой и сверлением.

После ремонта сильно поврежденного автобуса перед его пуском в эксплуатацию выполните все технические контрольные измерения, .предусмотренные для автобуса.

Установку, отключение, техническое обслуживание приводов следует производить при отключенном пневмо- и электропитании.

Внимание!Ветошь, пропитанная ГСМ (дизельным топливом) —самовоспламеняетсяВ связи с этим категорически запрещается оставлять пропитанную ветошь в моторном отсеке автобуса.

Действие водителя при аварийных ситуациях (возгорание в моторном отсеке):

При аварийных ситуациях необходимо выполнять следующие действия:

• необходимо нажать на аварийный выключатель (на щитке панели приборов с левой стороны «красный клавишный выключатель с фиксатором»);

• нажать на кнопку открывания дверей (на щитке панели приборов), если не сработало электрическое открывание дверей, то необходимо нажать воздушные кнопки открывания дверей (с наружной стороны кузова рядом с дверьми);

• взять огнетушитель из кабины водителя (необходимо чтобы огнетушители всегда были в рабочем состоянии)

• и только после этого можно открыть моторный отсек.
