Установка домофона в квартире своими руками: пошаговая инструкция

Установить самостоятельно домофон в квартире — задача не из легких. Но она вполне доступна для исполнения. Главное в этом деле — четкое следование инструкции. Тогда получится сделать все качественно и существенно сэкономить средства на профессиональной установке.

Оглавление:
1. Как выбрать комплект домофона для установки?
2. Определение места трубки в доме и прокладка кабеля
3. Установка трубки домофона
4. Установка уличной панели вызова
5. Установка трансформатора (в случае необходимости)
6. Меры предосторожности
7. Электропровода
8. Электрическая защита
9. Дельные советы
10. Организация видеонаблюдения

В первую очередь нужно подготовиться к монтажу — собрать необходимый комплект инструментов и расходных материалов.

Потребуются:

• нож;
• отвертка;
• дрель с насадкой для штробления;
• плоскогубцы;
• инструмент, чтобы снять изоляцию с провода.

Также нужны будут:

• изоляционная лента;
• дюбеля и саморезы;
• алебастр;
• шпатлевка;
• экранированная витая пара;
• и пара резиновых перчаток.

Ну и, конечно, понадобится собственно установочный комплект оборудования.

Как выбрать комплект домофона для установки?

Самый простой вариант подобного оборудования — набор, состоящий из трубки и вызывающего устройства. И то, и другое типа «аудио». Также можно выбрать для самостоятельного монтажа видеодомофон, в который входят аудиотрубка, база с экраном и видеоглазок, монтирующийся на входную дверь в квартиру или частный загородный коттедж.

Задача № 1 при установке любого домофона — в четкой последовательности подключить внутренние жилы кабеля, согласно их цветовой маркировке.

Для самостоятельной установки, конечно, больше всего подходит наиболее простое из предлагаемых изделий. И если речь идет о монтаже домофона в подъезде многоэтажного многоквартирного дома, то нет смысла ставить что-то дорогое, «навороченное». Хотя решение об установке домофона принимается всеми жильцами и можно собрать приличную сумму на покупку современного дорогостоящего оборудования, вряд ли его установка будет оправдана. В этом случае решающими являются другие факторы — интенсивность эксплуатации, возможное (а в некоторых районах весьма вероятное) вмешательство вандалов и пр.

Таким образом, установка недешевого видеоустройства целесообразна только для жильцов элитных домов и загородных коттеджей.

Схема эксплуатируемого видеоустройства в этом случае:

Определение места трубки в доме и прокладка кабеля

Трубку можно установить практически в любом месте квартиры или частного дома. Но выбирать нужно самое удобное расположение, исходя из следующих параметров:

• звук домофона должен быть хорошо слышен;
• до трубки надо добираться максимально быстро.

Традиционно таким местом является холл или прихожая. И переговорное устройство с видеоэкраном устанавливается на стену рядом с входной дверью.

Самым трудоемким этапом монтажа оборудования своими руками является прокладка кабеля. И в первую очередь необходимо отыскать нужный конец провода, который идет от аудиовызывающего устройства. Он находится в подъездном или домовом (когда речь идет о частных владениях) щитке.

Искомый конец кабеля нужно удлинить — то есть соединить с экранированной витой парой, которая в свою очередь будет подключаться к домофону в жилом помещении.

Важно: Длина провода не должна быть больше 30-40 м. При большем расстоянии сигнал может потеряться.

Удлиненный провод прокладывается вдоль и внутри стены. Для этого в ней придется проштробить специальные каналы, используя дрель с особой насадкой. В готовые каналы помещается кабель и заделывается алебастром. Затем следы шпаклюются и отделываются до финиша.

Если возможности пробить каналы в стенах нет, можно выбрать наиболее щадящий способ: разместить провода в специальных кабель-каналах из пластика. Когда установка трубки планируется возле двери, их можно проложить вдоль дверной коробки. А в подъезде кабель помещается в гофротрубу. Главное, чтобы провод не лежал рядом с силовыми кабелями, не провисал и не заламывался.

В квартирах многоквартирного дома схема прокладки кабеля и установки домофонов выглядит следующим образом:

Установка трубки домофона

Последним этапом в процессе монтажа домофонного устройства является установка его трубки. Это простая операция, которая выполняется быстро, если сравнивать со всеми предыдущими установочными этапами. На стене делаются пометки для будущих креплений. По этим отметкам высверливаются отверстия. В отверстия вбиваются дюбели или чопики из дерева. Далее по ним вкручиваются саморезы. К домофону подсоединяются провода, и он отправляется на свое место.

Если все было подключено/подсоединено верно, устройство можно сразу же эксплуатировать. Если же оно не работает, значит установщик где-то отступил от инструкции и что-то сделал не так. Придется проверять и переделывать

Установка уличной панели вызова

Чтобы правильно смонтировать данный элемент устройства, нужно:

1. Правильно выбрать место под него. Это должны быть стена или столб. Расстояние от земли — не ниже 1,6 м.
2. Для накладных моделей нужно отметить места будущего крепежа. А для встраиваемых — прочертить линии штрабы и сделать отметки о расположении встраиваемой коробки.
3. Проштробить поверхность, учитывая толщину встраиваемого устройства, а также толщину гофрированной трубы.
4. Установить встраиваемую коробку в получившееся углубление и зафиксировать там цементом.
5. Гофрированную трубу потребуется разместить в штрабу и там прижать ее, используя гвозди.
6. Далее предварительно смоченная водой штраба заделывается цементом (гвозди нужно извлекать по мере продвижения отделки).
7. Излишки смеси необходимо удалить, поверхность заровнять и дать ей высохнуть.
8. Провода надо отрезать до требуемой длины и подсоединить их к устройству, точно придерживаясь схемы, которой укомплектован любой домофон.

Установка трансформатора (в случае необходимости)

Трансформатор потребуется закрепить в каком-нибудь надежно защищенном месте — скажем, на распределительном щитке. Потом в соответствии со схемой надо будет подключить его к переговорному устройству. А далее к электросети, защищенной предохранителем.

Меры предосторожности

Как и всякая работа с электричеством, установка домофона может быть опасна при самостоятельном исполнении. Поэтому придется принять некоторые меры предосторожности:

1. Обязательно до того, как приступить к монтажу, нужно отключить электропитание, воспользовавшись главным рубильником.
2. Потребуется соблюдать общепринятые меры электрической безопасности.
3. Использовать в работе исключительно изделия и инструменты установленных стандартов.

Электропровода

Правильный выбор проводов для домофона — залог бесперебойной работы устройства. Поэтому для аудиодомофона провод до 50 м длиной потребуется маркировки 6/10, а более 50 м – сечением 1,5 мм. А для видеодомофона провод до 25 м — 6/10, а более 25 м — кабель 1,5 мм или максимальный.

Электрическая защита

У домашнего домофона подключение к электропитанию должно происходить через сеть, защищенную предохранителем 10А или же автоматом 16А. Чтобы быть уверенным в собственной безопасности и безопасности семьи/соседей, монтажнику необходимо установить УЗО (устройство защитного отключения) 30мА.

При этом возможны 2 типа электропитания:

1. Когда переговорное устройство подключается прямо к розетке с помощью силового провода, а трансформатор интегрирован в переговорное устройство.
2. Или когда трансформатор подключается и к переговорному устройству (без интеграции), и к электрической сети.

Дельные советы

Чтобы действительно качественно и правильно установить домофон, стоит прислушаться к советам профессионалов:

1. Устройство будет работать значительно лучше и без сбоев, если избегать каких-то дополнительных соединений между уличной панелью и переговорным устройством внутри квартиры или частного дома.
2. Если проводка уже смонтирована, то перед тем, как отправляться в магазин за домофоном, следует сначала пересчитать провода.
3. В процессе строительства дома, нужно вспомнить и о будущем домофоне — оформить траншеи, в которые потом улягутся гофрированные трубы со стальной протяжкой.
4. Не стоит ставить видеокамеру (для видеодомофона) в тех местах, где днем будет ярко светить солнце, или же напротив яркого источника искусственного света.
5. Внутреннее переговорное устройство нельзя ставить в помещении с повышенной влажностью или температурой выше 40° С, а также в местах без надежной защиты от атмосферных осадков.
6. И видеокамеру, и внутреннее переговорное устройство необходимо защитить от вибраций и негативного механического воздействия (ударов, падений).

Организация видеонаблюдения

В качестве дополнительной защиты жилища имеет смысл установить не только домофон, но и систему видеонаблюдения. Первый будет охранять дом вместе с хозяевами, вторая — в их отсутствие.

Выбирая камеру видеонаблюдения для квартир и частных домов, необходимо прежде всего определиться с основной задачей, которую она будет выполнять:

• наблюдение за подъездной лестничной клеткой;
• наблюдение за квартирой/коттеджем изнутри в отсутствие жильцов;
• наблюдение за придомовой территорией снаружи;
• фиксация и сохранение перемещений, попадающих в обзор.

Установленная система видеонаблюдения играет также роль «пассивного охранника» — возможно, что, заметив камеры, злоумышленники откажутся от своих планов.

Важно: В своей квартире или частном доме охранное видеонаблюдение можно установить без всяких проблем, поскольку это территория частная и жильцы вправе наблюдать, снимать и записывать на ней все, что угодно.

Не будет проблем и с установкой видеоустройств на придомовом/приусадебном участке.

А вот в подъезде и на лестничной площадке, чтобы установить систему видеонаблюдения, потребуется предварительная юридическая консультация и возможно получение согласия всех жильцов на установку. Но это не имеет отношения к скрытым видеокамерам — их установка запрещена действующим законодательством. Кстати, видеоглазок в двери, который окажется подсоединенным к регистрирующему устройству, также будет объявлен вне закона, если кто-то поставит себе такую цель.

Что касается непосредственно установки системы видеонаблюдения, то лучше бы доверить это дело профессионалам. Однако, если есть желание сократить расходы, можно осуществить монтаж и своими силами. Главное, действовать, придерживаясь соответствующей инструкции.

Загрузка…

Поставить на дверь надежный замок — плюс 50 очков к безопасности. А установить видеодомофон — повысить безопасность жилья еще круче. С ними можно узнать, кто приходил, пока нас не было, открывать или не открывать дверь при появлении нежелательных лиц. А современные модели могут хранить не только снимки, но и даже видеозаписи. В этом материале выясняем, как провести видеодомофон в дом или квартиру.

Основное оборудование

Системы видеодомофонов могут состоять, как и из пары устройств — видеодомофон и вызывная панель, — так и создавать целую сеть для наблюдения. В нее могут входить несколько мониторов, видеорегистратор, несколько камер и электрозамок.

В первую очередь нужно выбрать сам видеодомофон — устройство, с помощью которого мы будем видеть долгожданных (и не очень) гостей. Большинство современных устройств имеют интуитивно понятный интерфейс и возможность подключить пару панелей и дополнительных мониторов. По большому счету выбор сводится к размеру диагонали экрана и набору дополнительных возможностей, например, запись устройством или поддержка Wi-Fi.

Вызывная панель — современный аналог дверному звонку. Они могут продаваться как в комплекте с видеодомофоном, так и отдельно. Кроме кнопки, подающей сигнал, это устройство содержит в себе камеру, от качества которой напрямую зависит «картинка», которую мы будем видеть на экране видеодомофона.

Чтобы охватить большую площадь, могут потребоваться несколько панелей и дополнительных мониторов и камер. В этом случае стоит заранее позаботиться о видеодомофоне с достаточным количеством портов. Также можно добавить электрозамок, который будет открываться по нажатию кнопки на домофоне, но к нему в пару будет необходим отдельный блок питания.

Дополнительные комплектующие и инструменты

Инструменты позволяют спрятать все коммуникации и решить проблему оголенных проводов, выходящих из основных устройств. Набор инструментов может меняться в зависимости от конкретной ситуации и комплектации набора наблюдения:

• Дрель и набор сверл — для прокладки проводки придется немного посверлить. Для бетонной стены стоит выбирать сверла с алмазной коронкой.
• Набор отверток – для крепления комплектных винтов.
• Приспособления для зачистки проводов, кусачки, плоскогубцы, монтажный нож – для работы с проводкой.
• Дополнительные провода для прокладки – это могут быть как ШВВП для удлинения питания 220 В, так и провода для связи панели с домофоном ШВЭВ, UTP, КВК, КСПВ в зависимости от конкретного случая.
• Обжимные клещи, термоусадка – для изолирования проводов.

Установка и подключение видеодомофона

Прежде чем приступать к монтажу видеодомофона, стоит выполнить два простых шага. Они значительно облегчат дальнейшую работу. Нарисуйте на листе бумаги план — устанавливаемые устройства и разводку проводов. Это поможет визуально представить, где расположить провода и закрепить домофон для удобного использования. Затем соберите систему на столе и проверьте работоспособность, нужные провода достаточно просто скрутить. При подключении к электросети видеодомофон должен отображать информацию на экране, а панель реагировать на нажатие. Это поможет выявить брак комплектующих до основательного монтажа в стену.

Соответствующую подводку проводов и готовое монтажное углубление для домофона желательно сделать на этапе ремонта помещения. Это позволит вам без проблем спрятать все провода, не портя уже готовый интерьер.

На лицевой панели видеодомофона мы обнаружим дисплей и функциональные кнопки, но нас интересует задняя панель. На ней имеются вилка для питания и разъемы для подключения. При детальном осмотре можно обнаружить схему этих разъемов и возможности подключения устройств.

В комплекте устройства идет четырехпроводная и двухпроводная подготовка, кронштейн для установки и крепежный комплект. На одном конце провода имеют специальные выемки для предотвращения подключения не в тот слот.

Вызывная панель имеет козырек, угловое крепление для поворота камеры на 30 градусов и крепежные пластину и комплект. На задней части панели мы также обнаружим схему выходов.

Схемы проводов неспроста указаны как на самих устройствах, так и в инструкции. Их подключение — самый важный этап при установке видеодомофона. Соответствующие провода устройств не всегда будут совпадать по цвету. Поэтому не спешите и кропотливо перепроверяйте каждый провод. Например, у панели за вывод видео отвечает желтый цвет. Находите у домофона провод, также отвечающий за видео (к примеру, красный) и соединяете их. И так повторяете для всех оставшихся. Этот же принцип соблюдается, когда мы подключаем дополнительный удлиняющий кабель между устройствами.

Оборудование и инструменты под рукой, план нарисован, и места установки размечены, самое время приступить к работе.

Просверливаем отверстие в стене к вызывной панели. Размещать ее желательно на высоте 150-160 см от пола. Устанавливаем крепежную пластину, заранее продев в нее связку проводов и просверлив отверстия для крепежных шурупов. Закручиваем саморезы и винты. Для установки видеодомофона также просверливаем отверстия для кронштейна. Закрепляем кронштейн винтами. Выполняем пайку проводов термоусадкой для изоляции оголенных частей провода. При необходимости наносим несколько слоев термоусадки — провод должен быть надежно изолирован. После завершения процедуры укладываем провода в монтажную коробку за кронштейном и устанавливаем домофон на кронштейн.

Если планируется подключение видеодомофона к подъездному, то потребуется соответствующий модуль сопряжения. Узнать модель подъездного домофона можно у управляющей компании или соседей. Как правило, потребуется лишь подключить двужильный провод подъездного устройства к модулю сопряжения, а уже от него — четырехжильный к видеодомофону в квартире.

Подключение видеодомофона в частном доме практически не отличается от квартирного. Потребуются провода большей длины и более устойчивые к наводкам. Стандартную схему с одной вызывной панелью и видеодомофоном можно дополнить еще одной панелью и камерой. Что позволит с помощью одного экрана контролировать, как и основной вход, так и запасной с другой стороны дома.

Как самостоятельно подключить трубку домофона?

Сейчас практически любой подъезд многоэтажных домов, офисных зданий оборудован домофоном. Это делается для того, чтобы предотвратить несанкционированное проникновение на территорию, доступ на которую по определению ограничен. Что же это за устройство, как именно оно устроено?

Устройство и принцип работы

Домофон – это электромагнитное замочное устройство с возможностью дистанционного управления процессом открытия-закрытия с пультов (трубок), расположенных в квартирах или офисах. Система устанавливается на подъездной двери и обеспечивает защиту здания от нежелательного проникновения.

В зависимости от системы подключения квартир к домофонному устройству различают цифровые и координатные приборы.

Подключение к цифровым домофонам

Для облегчения этого процесса провода одинаковой полярности обычно бывают одинакового цвета.

Установка на прибор координатно-матричного типа

Если в вашем подъезде больше 100 квартир, модель домофона должна соответствовать этому количеству (должна быть и третья шина, отвечающая за сотни в номерах квартир). Принцип тот же самый.

Возможные неисправности

Если для открытия замка вам приходится несколько раз нажимать на электрокнопку – виноват микровыключатель. Поменять самому эту деталь несложно, даже если она расположена на трубке домофона. Достаточно осторожно отпаять контакты неисправной детали, убрать ее и припаять новую. Если посетителя плохо слышно, дело в динамике либо микрофоне. В некоторых моделях такая неисправность может быть вызвана засорением резистора «Баланс», установленного на плате домофонной трубки.

В последнем случае можно самостоятельно попробовать покрутить рычажок резистора, в большинстве случаев слышимость восстанавливается.

Несанкционированное отключение вызова при разблокировке замка может быть вызвано прерыванием электроцепи, идущей от динамика. В этом случае внимательно осмотрите все узлы подключения кабеля – и на панели, и на переговорном устройстве. Конечно, предварительно отключите прибор. Если где-то обрыв, нужно заменить провод или подпаять контакты провода и клемм. Подводя итоги, можно сказать следующее: во многих случаях заменить поврежденную трубку и цифрового, и координатно-матричного домофона можно самостоятельно, это довольно простое действие. Лишь в некоторых случаях стоит вызывать мастеров-настройщиков вашей домофонной системы.

О том, как подключить разные домофонные трубки, смотрите в следующем видео.

Вам понадобятся:

• Комплект видеодомофона (монитор + вызывная панель)
• Отвертки
• Кусачки
• Уровень
• Дрель
• Шуроповерт

ЭТАП 1. Монтаж монитора видеодомофона

Разметьте место, где будет установлен монитор домофона.

При установке дома в коридоре рекомендуется повесить его на уровне глаз, то есть на высоте 150-160 см от пола.

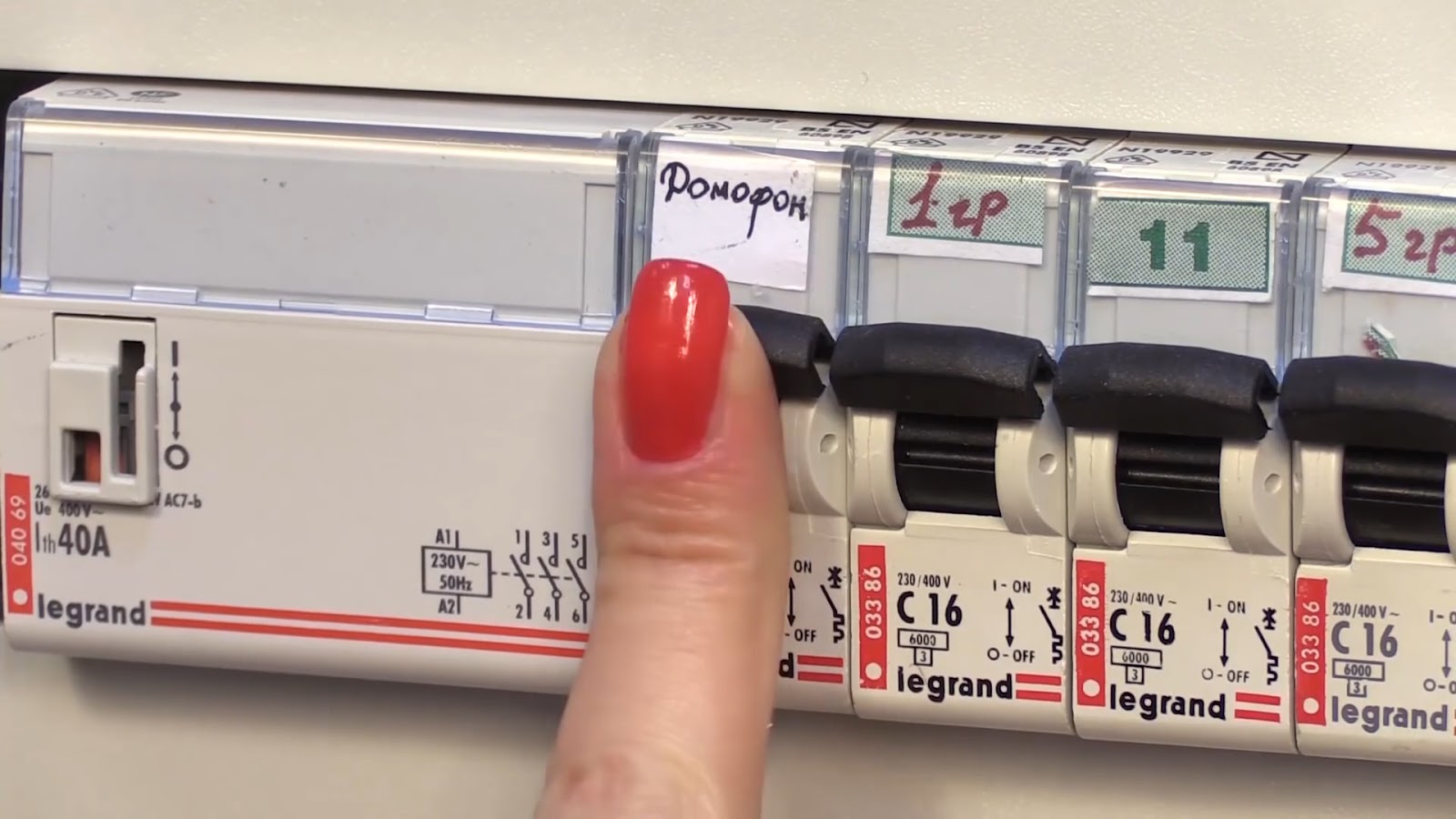

ВНИМАНИЕ: Монтаж монитора к сети 220В должен производиться только при выключенном питании!

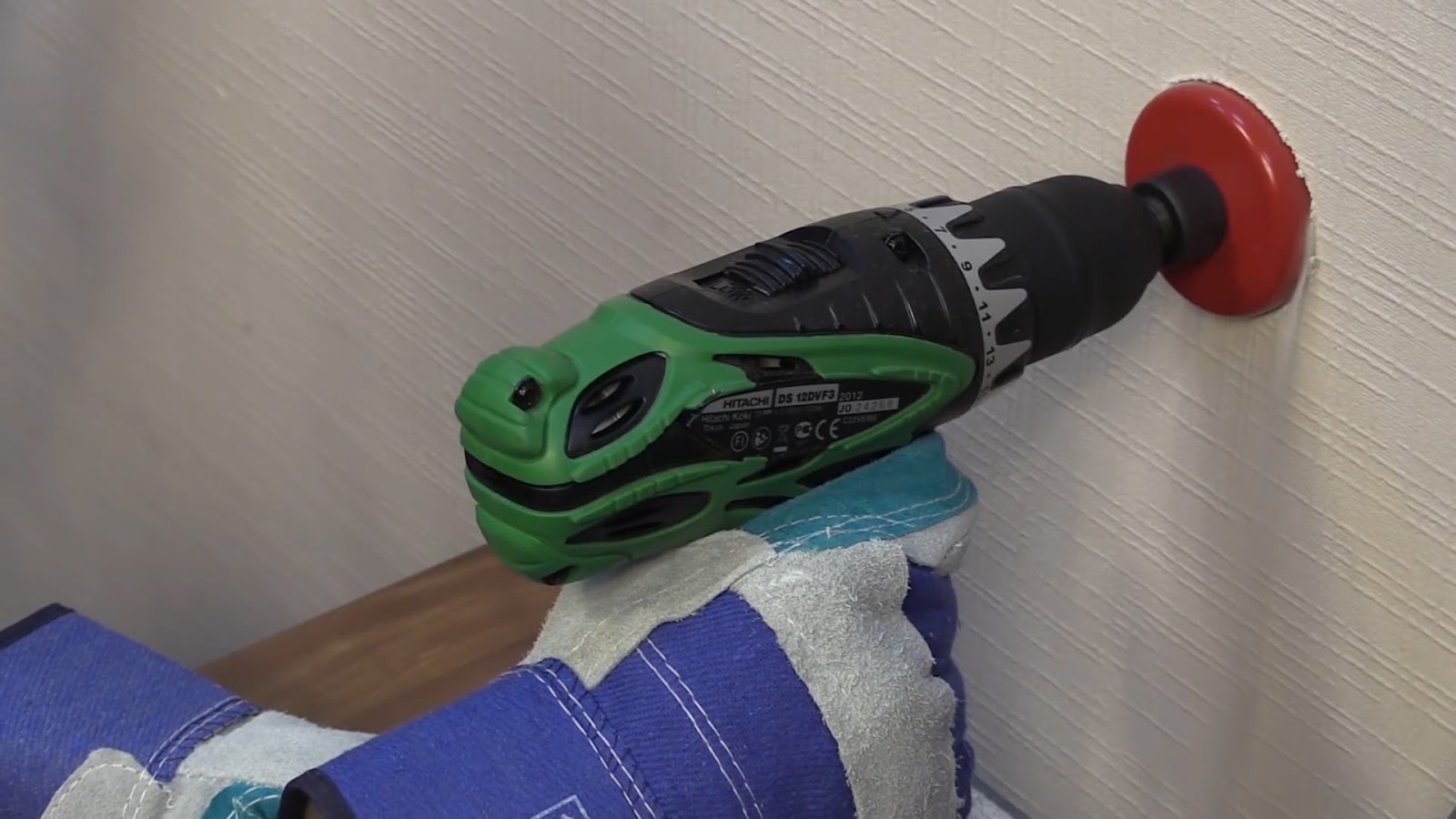

2. Просверлите отверстие для монтажной коробки, в которую будут спрятаны все провода.

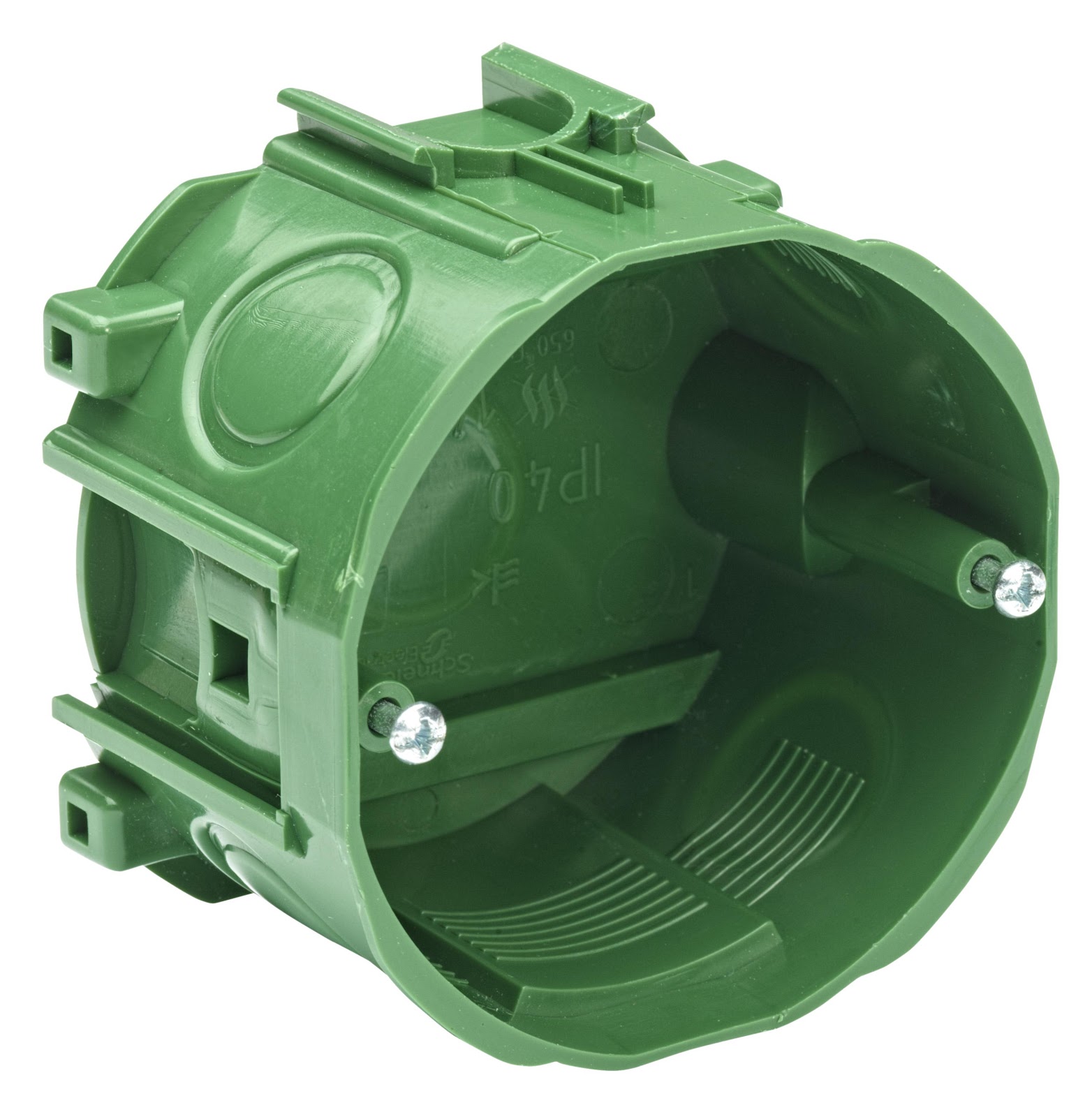

Так выглядит монтажная коробка

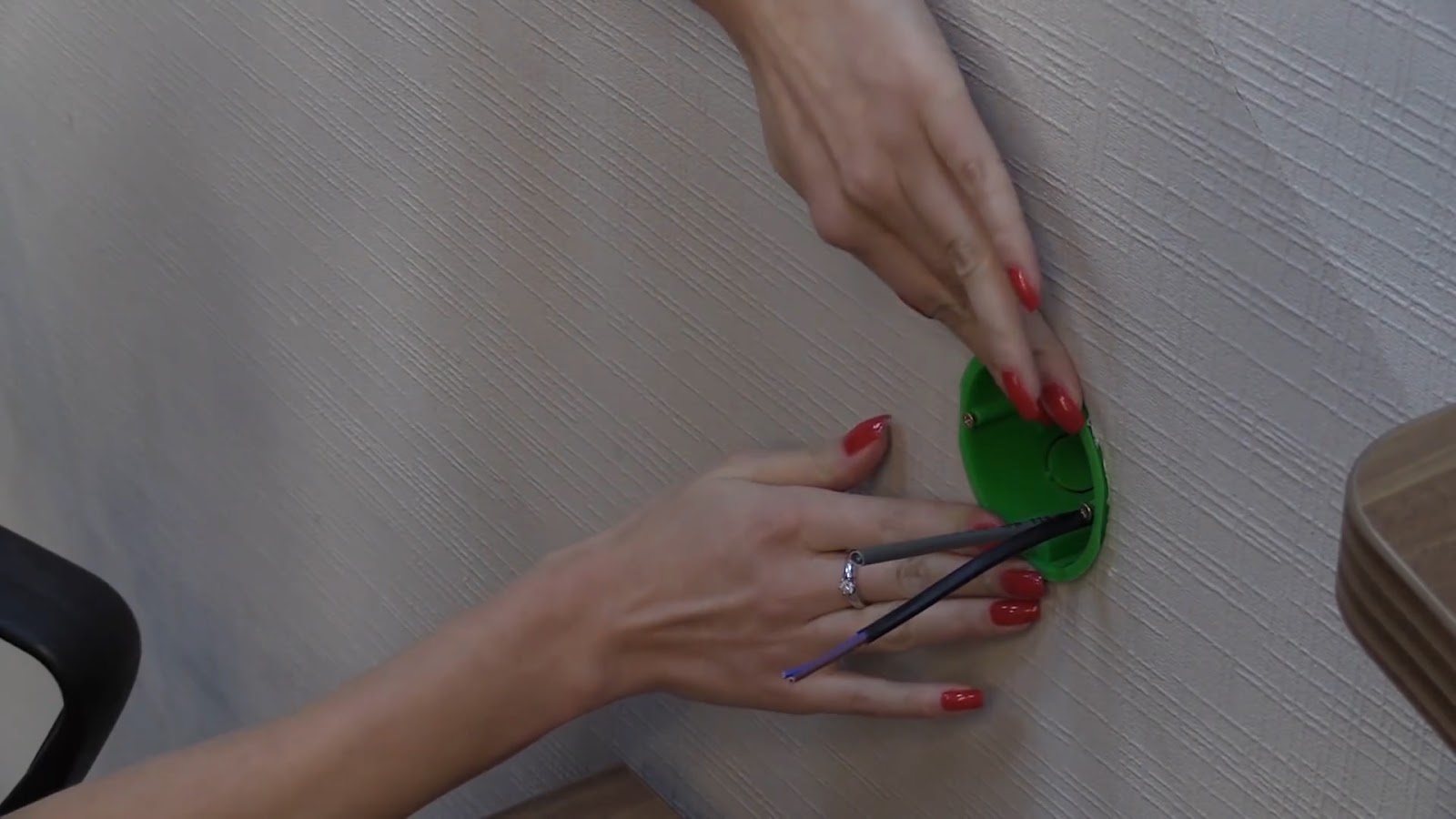

3. Заведите в коробку сигнальный кабель, а также кабель питания.

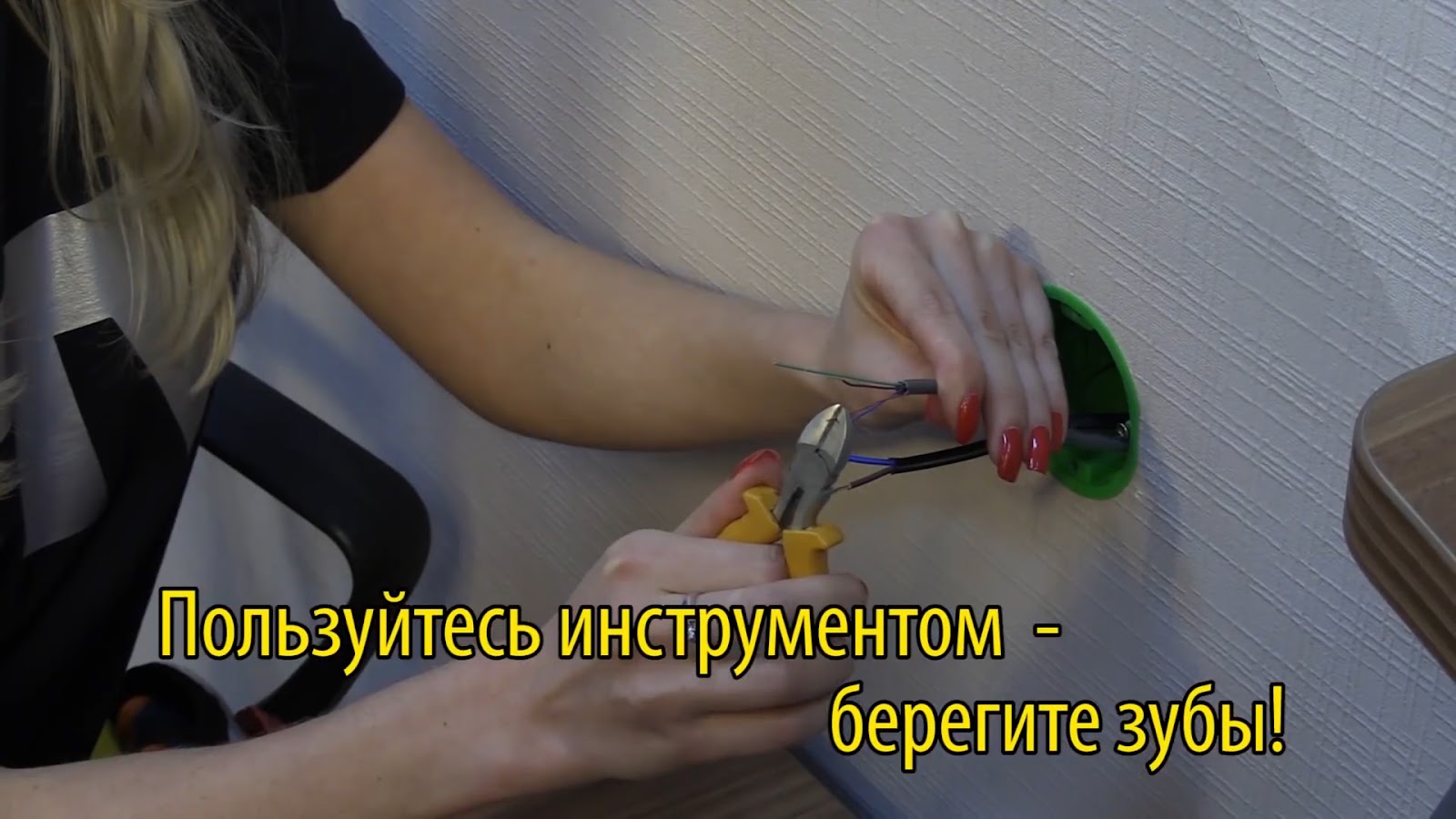

4. Зачистите провода при помощи кусачек.

5. Возьмите специальный коннектор, который идет в комплекте поставки вашего домофона.

Для коммутации кабеля с питанием используйте надежные экспресс клеммы (например, Wago).

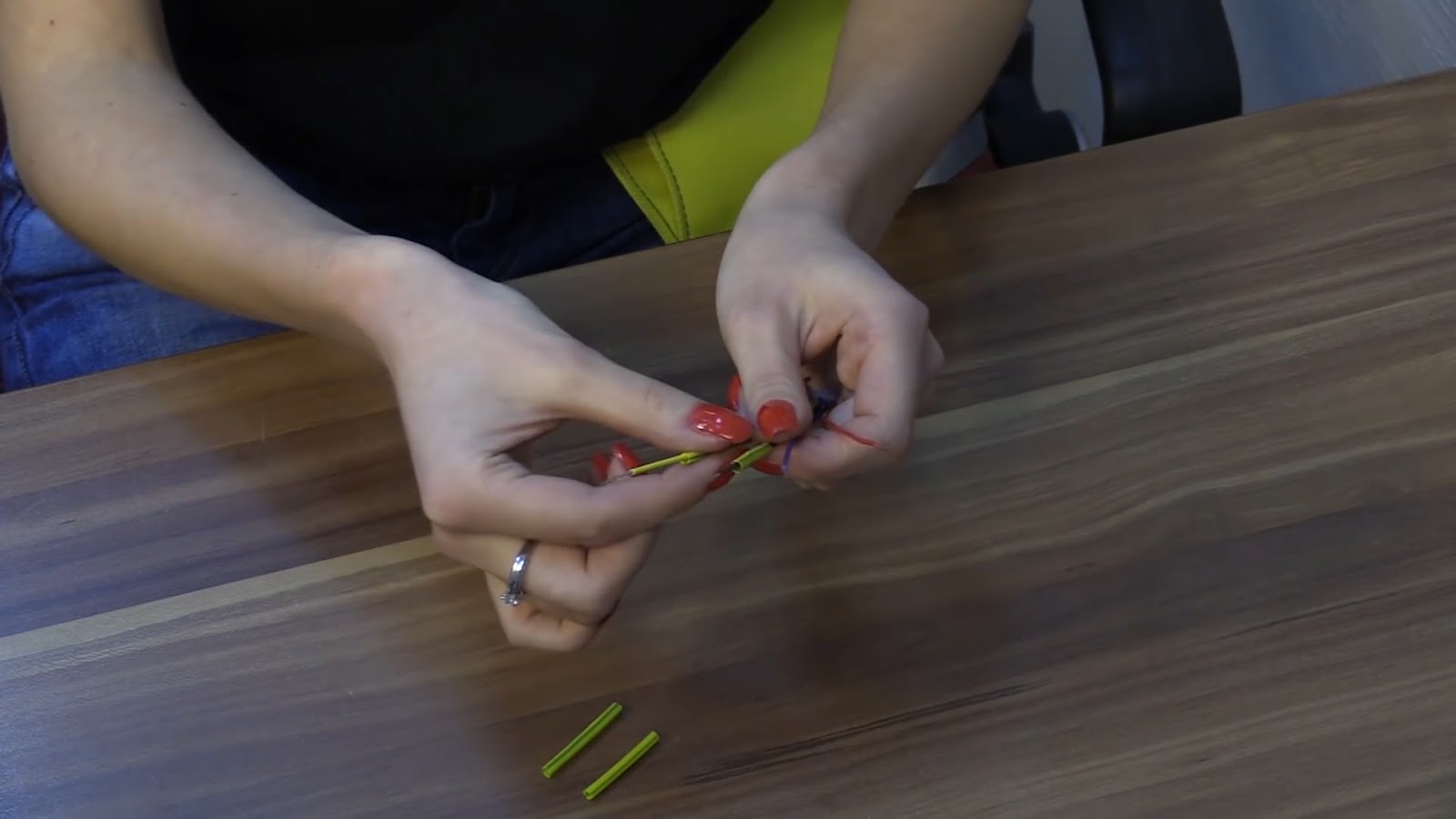

6. Наденьте на коннектор термоусадки для изоляции.

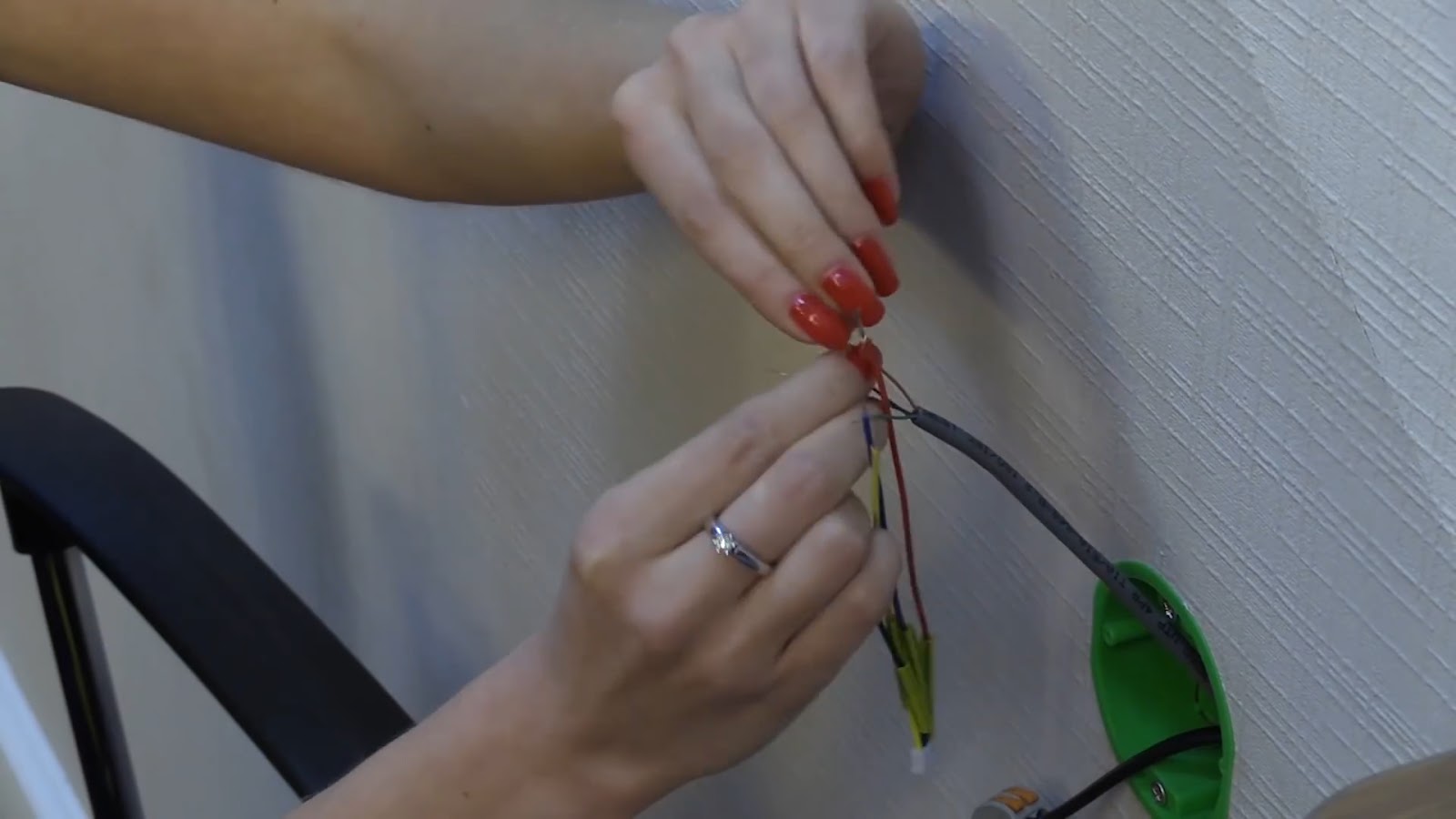

Соедините коннектор с кабелем, идущим от вызывной панели.

Прогрейте термоусадочные трубки для их фиксации.

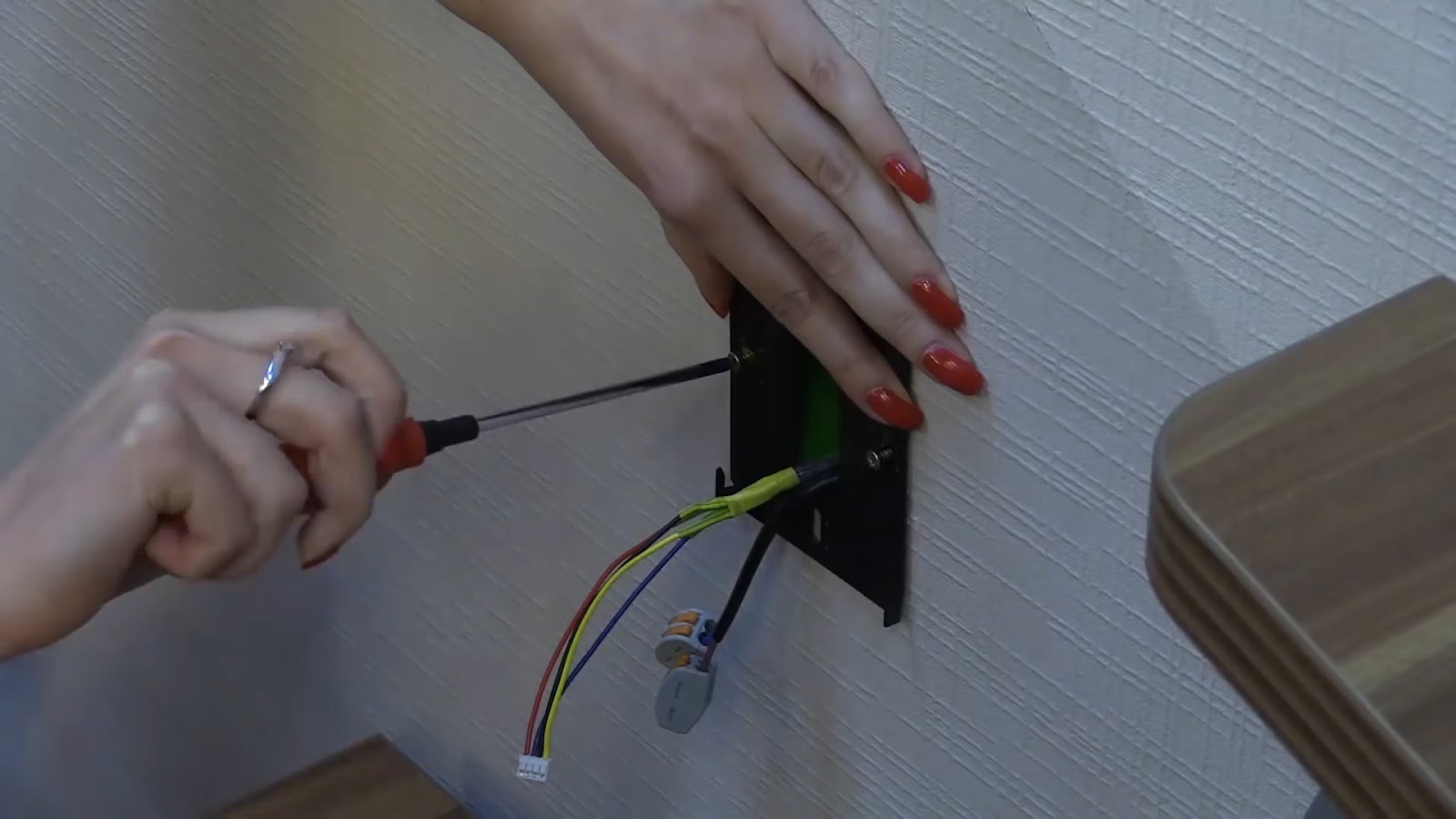

7. Установите металлический кронштейн для крепления монитора. В домофонах CTV отверстия крепежной пластины совпадают с отверстиями стандартной монтажной коробки типа KU-68, что существенно упрощает процесс установки.

8. Убедитесь в том, что монтажная пластина установлена ровно.

9. Отрежьте шнур и соедините монитор с кабелем питания.

10. Установите коннектор в соответствующий разъем согласно схеме расположения разъемов (она находится на задней части монитора).

11. Аккуратно уложите все провода внутрь монтажной коробки и зафиксируйте монитор на кронштейне.

ЭТАП 2. Монтаж вызывной панели

В нашем случае мы будем устанавливать вызывную панель около входной двери в офис, спрятав проводку под дверной наличник.

Соедините панель с проложенным заранее кабелем в соответствии со схемой подключения, расположенной на кабеле панели.

Используйте термоусадки для изоляции, прогрейте их.

2. Просверлите отверстия для установки вызывной панели. При необходимости установите панель на угловой кронштейн (уголок), который обеспечивает нужное направление обзора камеры.

3. Прикрепите панель к уголку при помощи монтажной пластины.

При монтаже панели, пригодной для установки вне помещения, можете установить на нее защитный козырек, который поставляется в комплекте.

ЭТАП 3. Подключение

Подайте электропитание.

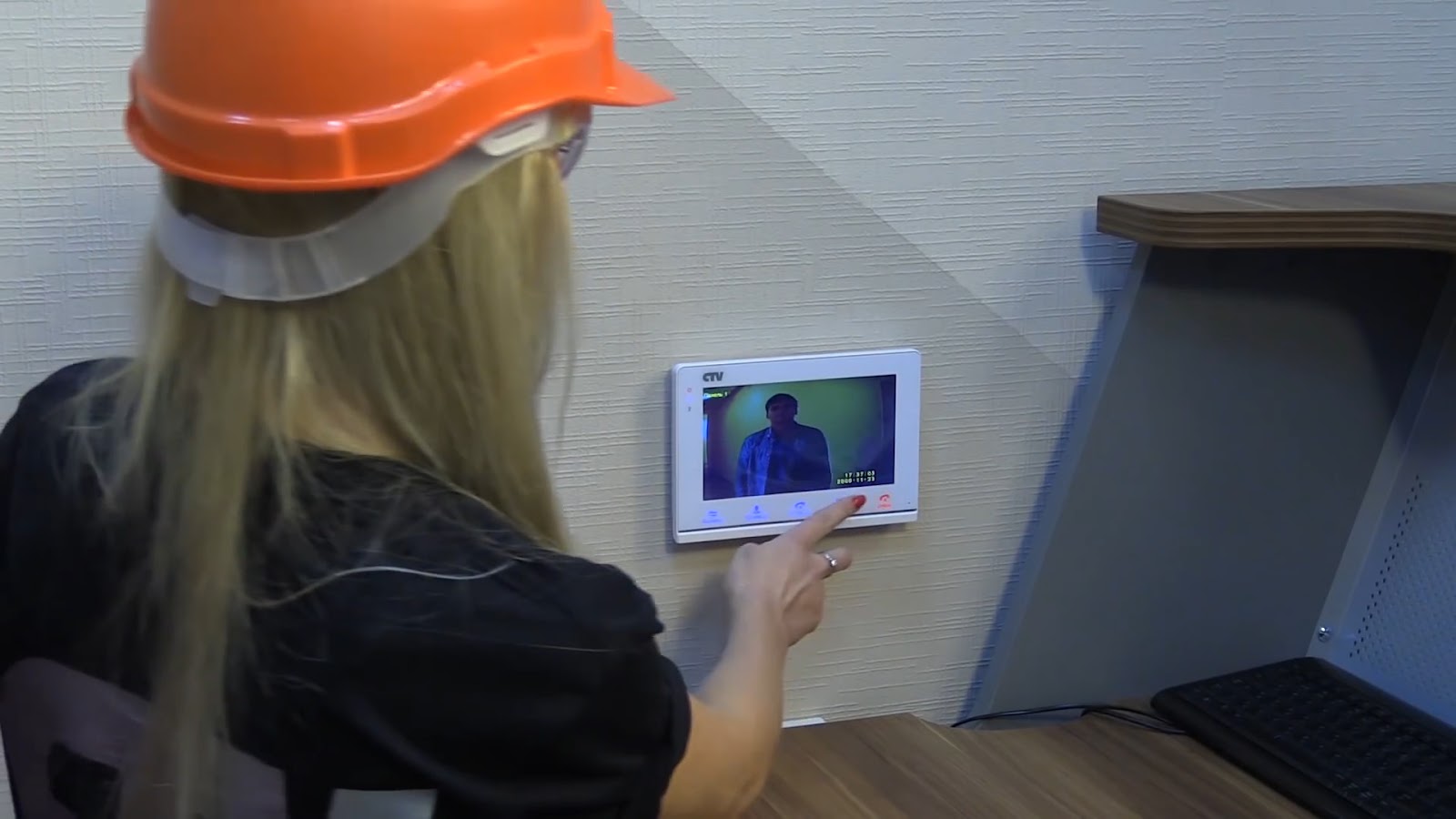

2. Проверьте работоспособность системы видеодомофона.

Как видите, не так страшная установка видеодомофона, как ее малюют. Сэкономите немало, плюс новые навыки приобретете. Но если вы все же сомневаетесь — всегда можно заказать монтаж. Профессионалы точно не подведут
