Модификация вариатора CVT RE0F10A была предназначена для переднеприводных и полноприводных автомобилей марки Ниссан с объемом от 1,6 до 2,5 литров. По мнению многих специалистов, данная трансмиссия является одной из лучших разработок вариаторов в мире. Фактически модификации трансмиссии CVT JF011 представляет собой вариатор второго поколения, в котором управление осуществлялось при помощи полностью автоматической системы. Вариатор устанавливался на автомобиле Митсубиси, Ниссан, Рено и ряд американских автомобилей марки Додж. В настоящее время трансмиссия является одной из самых распространенных автоматических коробок типа вариатор в мире.

РЕМОНТ ВАРИАТОРА JF011E. ТИПИЧНЫЕ НЕИСПРАВНОСТИ (ССЫЛКА)

АКПП CVT JF011E зарекомендовала себя с наилучшей стороны. Это надежная коробка, которая отличается долговечностью работы и неприхотливостью в обслуживании. Также необходимо отметить ее доступную стоимость. Одной из особенностей данной автоматической коробки передач является использование сразу двух фильтров. Тем самым обеспечивается максимальное качество системы смазки, в свою очередь это позволяет продлить срок службы трансмиссии. Данную особенность с двумя фильтрами необходимо помнить при выполнении сервисных работ. После пробега в 50-60 тысяч километров необходимо провести замену масла в коробке передач. Одновременно с маслом меняется сразу два фильтра.

Состояние масла с пробегом 74.000км. JF011

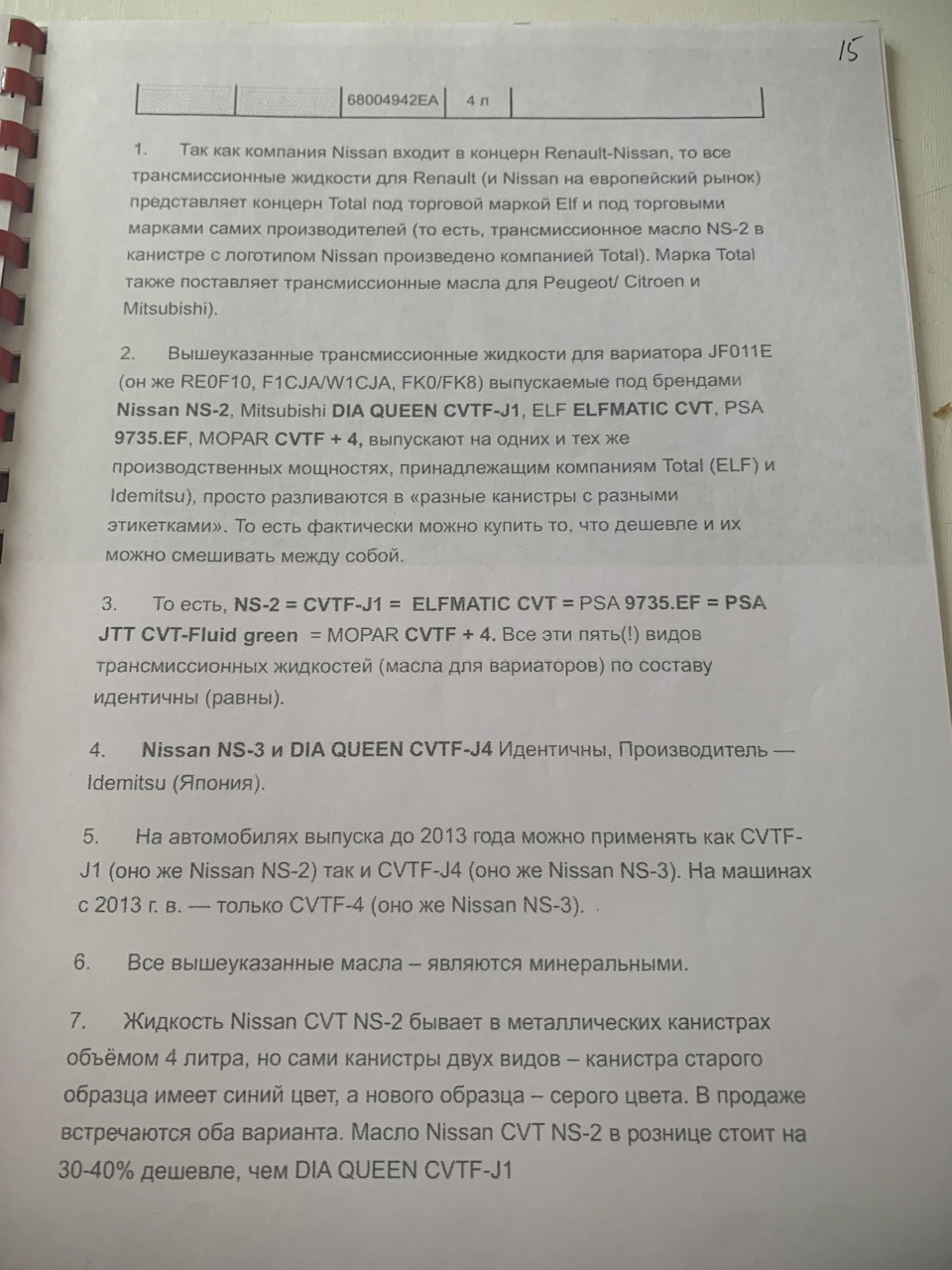

Какое масло заливать в вариатор JF011?

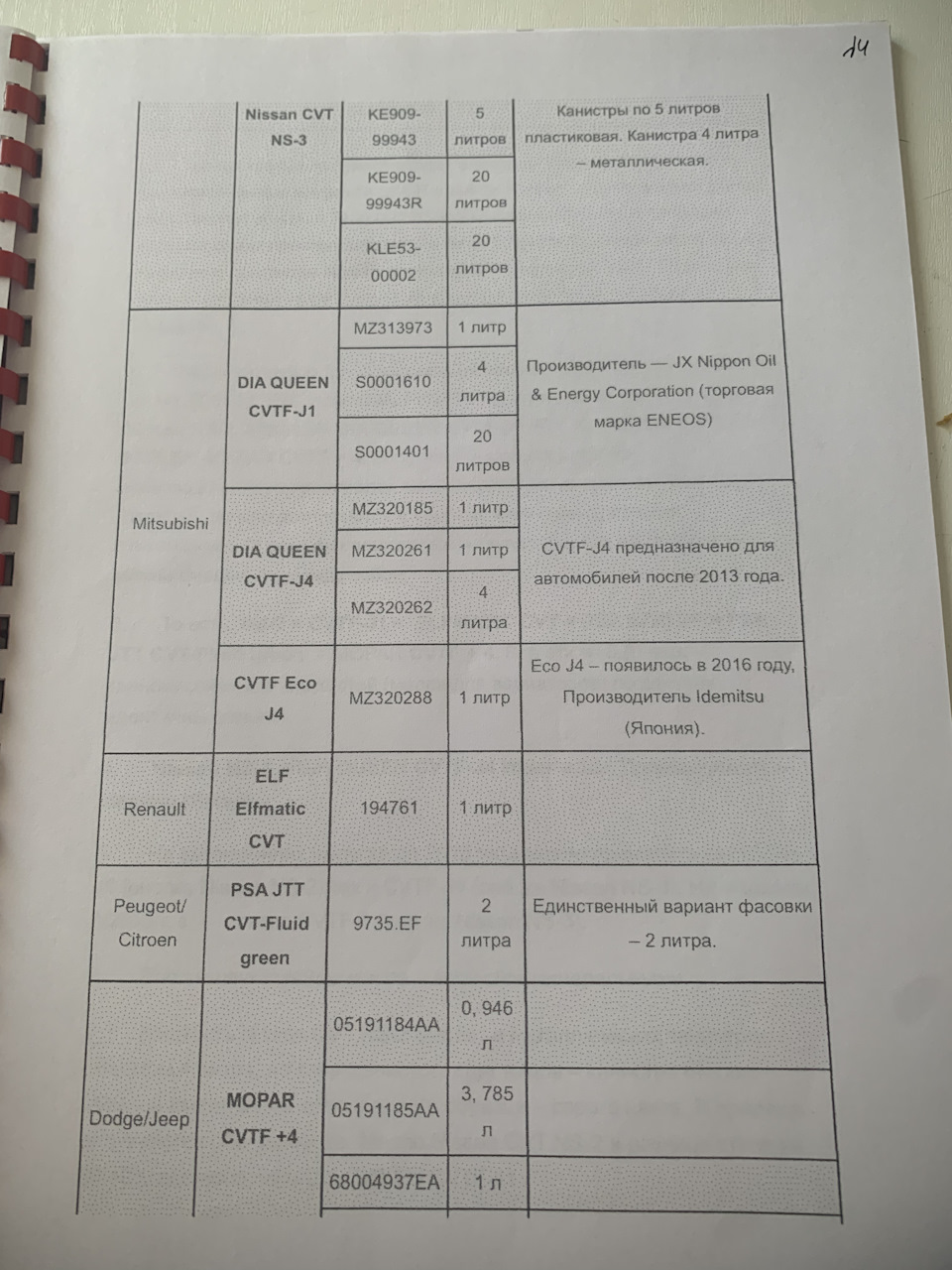

Масло Nissan CVT Fluid NS2 код — KLE52-00004

Масло Mitsubishi DIA QUEEN CVTF-J1:
код S0001401 — бочка 20 л
код S0001610 — канистра 4 л
код MZ313973 — канистра 1 л

Масло Mitsubishi DIA QUEEN CVTF-J4:
код MZ320185, емкость 1 л
код MZ320261, емкость 1 л Genuine CVT Fluid Eco J4
код MZ320262, емкость 4 л Genuine CVT Fluid Eco J4

Масло Nissan NS-3, вариаторного типа, CVT NS-3, минеральное (для машин 2013- по н.в. г.в.)
Nissan NS-3 вышло на замену NS-2 и по характеристикам соответствует DIA QUEEN CVTF-J4. Масло одинаковое и взаимозаменяемое. (По информации)
код KLE53-00004, емкость 4 л
код 999MP-NS300P, емкость 1 л
код KLE53-00002, емкость 20 л

Масло ELF ELFMATIC CVT

Масло MOPAR CVTF 4
фасовка 0, 946 л (кварта), артикул 05191184AA,
фасовка 3, 785 л (галлон), артикул 05191185AA,
фасовка 1 л, артикул 68004937EA,
фасовка 4 л, артикул 68004942EA

При проведении сервисных работ рекомендуется использовать оригинальные запчасти и смазочные составы, которые одобрены заводом изготовителем. Попытки сэкономить на качестве масла неизменно приведут к проблемам при эксплуатации автомобиля.

Проблемы вариатора JF011E видео

Также отметим тот факт, что вариатор обладает сложной конструкцией и предъявляет повышенные требования к профессиональному уровню мастеров, которые выполняют ремонтные работы. Поэтому при необходимости проведения ремонта следует обращаться исключительно в оригинальные сервисные центры.

Запчасти для вариатора JF011E/RE0F10A купить

При правильной эксплуатации данная коробка передач может с легкостью пробежать более 200 тысяч километров без необходимости сложных ремонтных работ. В отдельных случаях из строя выходит сальники насоса и прокладки поддона картера. Ремонтные работы в данном случае заключается в замене сальников и прохудившихся прокладок. В редких случаях отмечается износ шестеренок, что вынуждает производить достаточно сложный и дорогостоящий капитальный ремонт коробки передач.

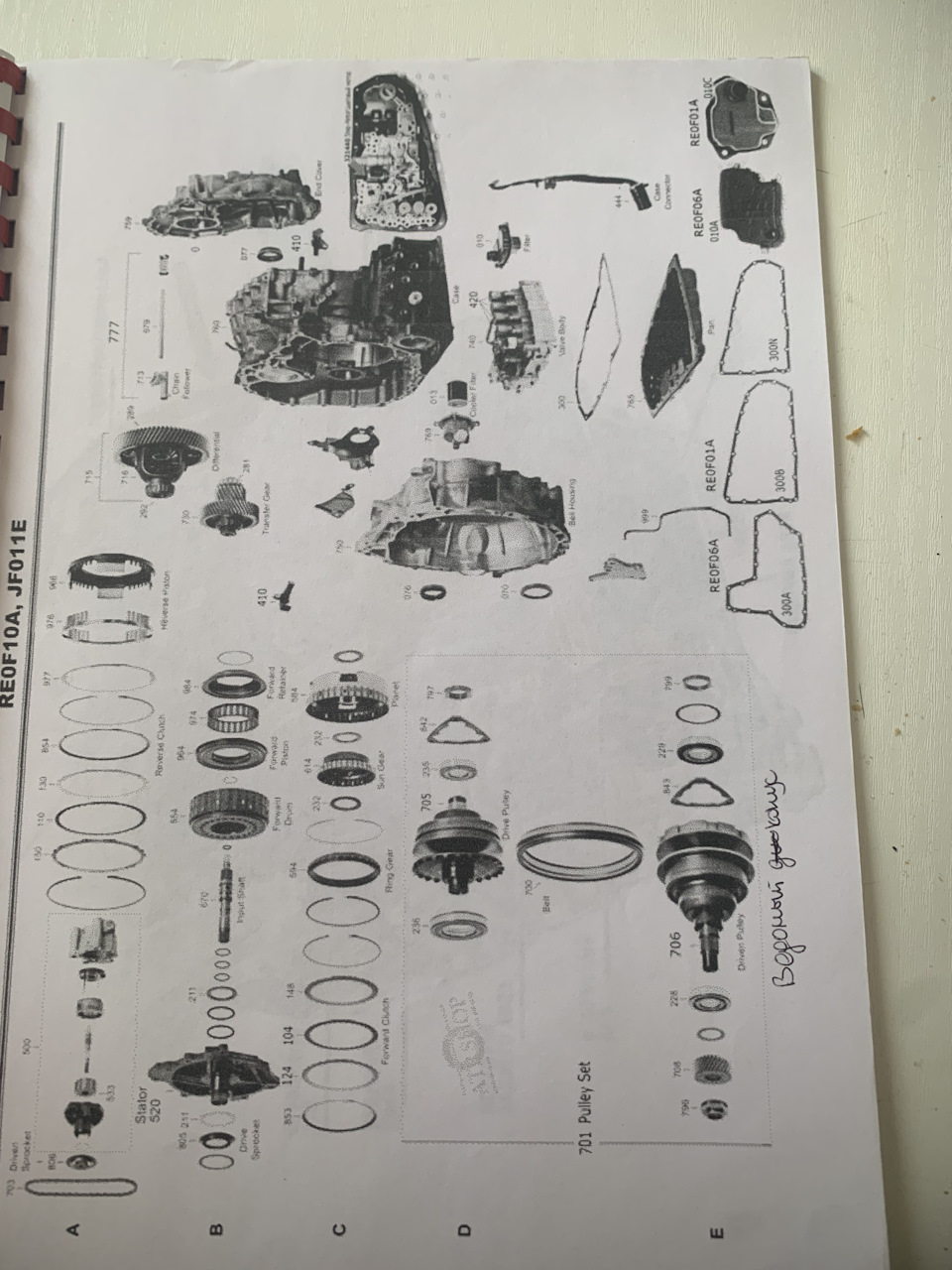

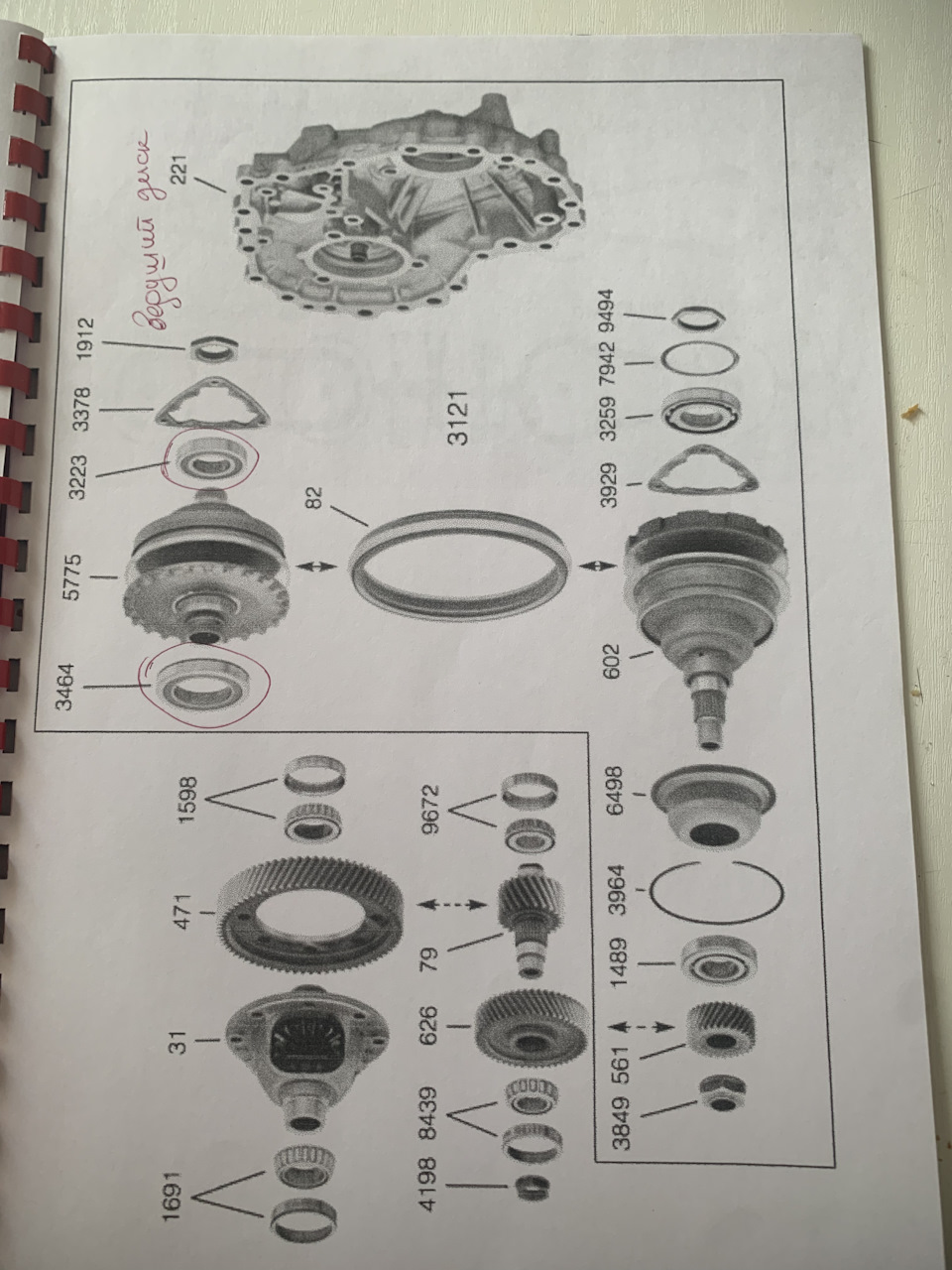

Схема JF011E_RE0F06A_RE0F10A

JF011E

Stall Test RE0F10A_JF011E_RE0F06A

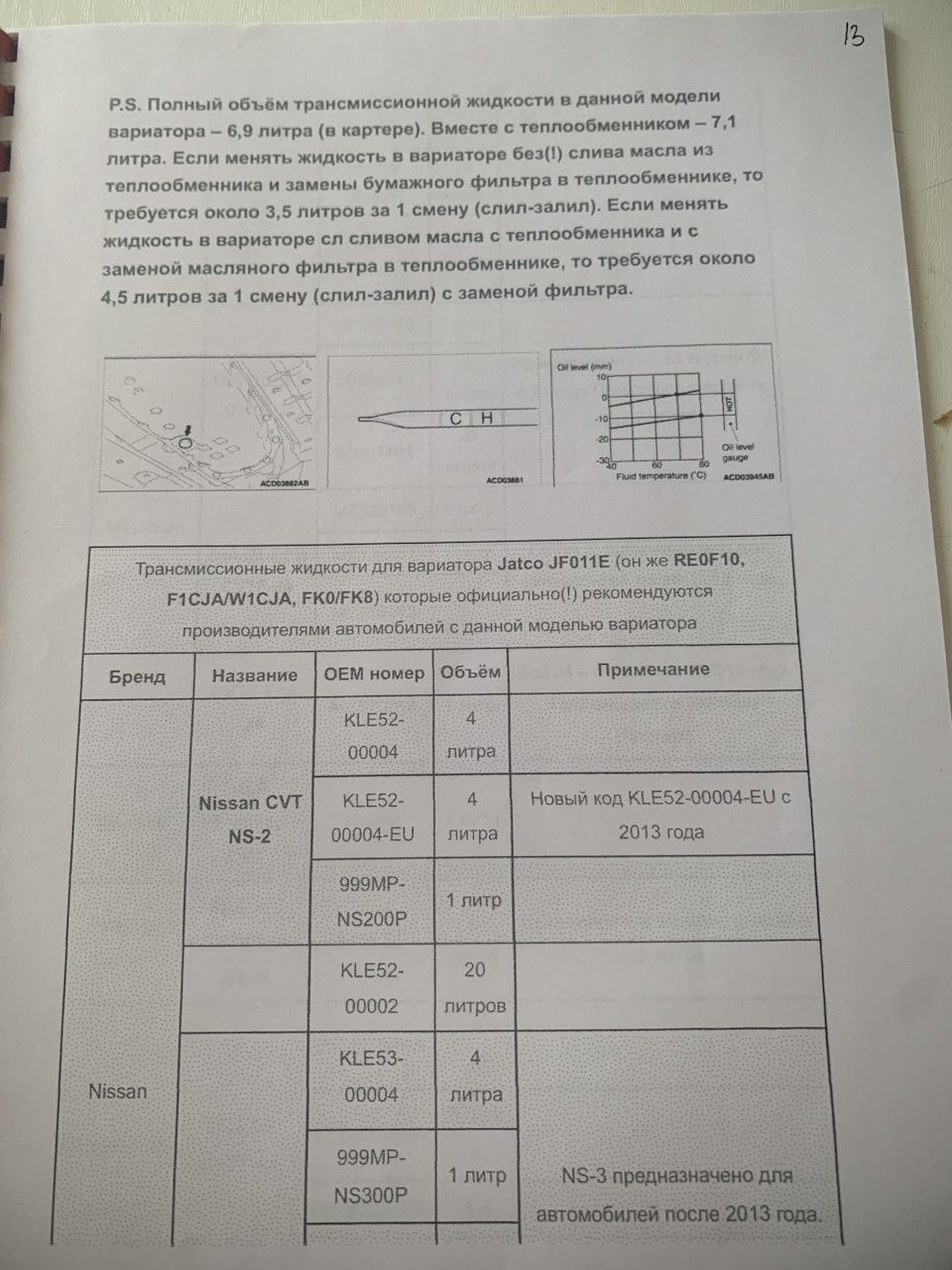

Вариатор JF011E Какое масло | Сколько масла

Замена масла в JF011 инструкция

Всем привет, писать пока нечего) все хорошо. Машина едет, время летит, цены аховые. Благо бенз дешеветь стал.

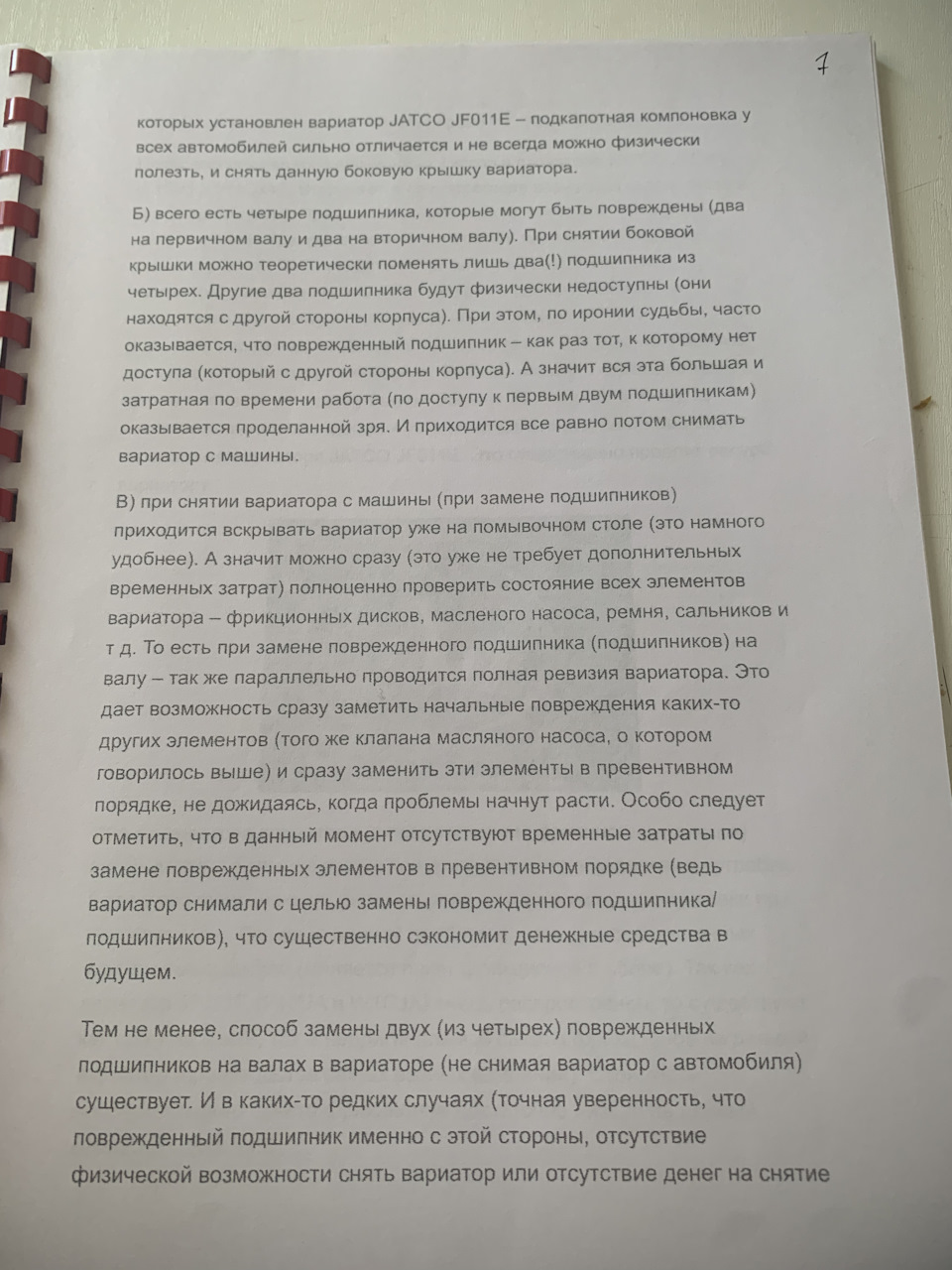

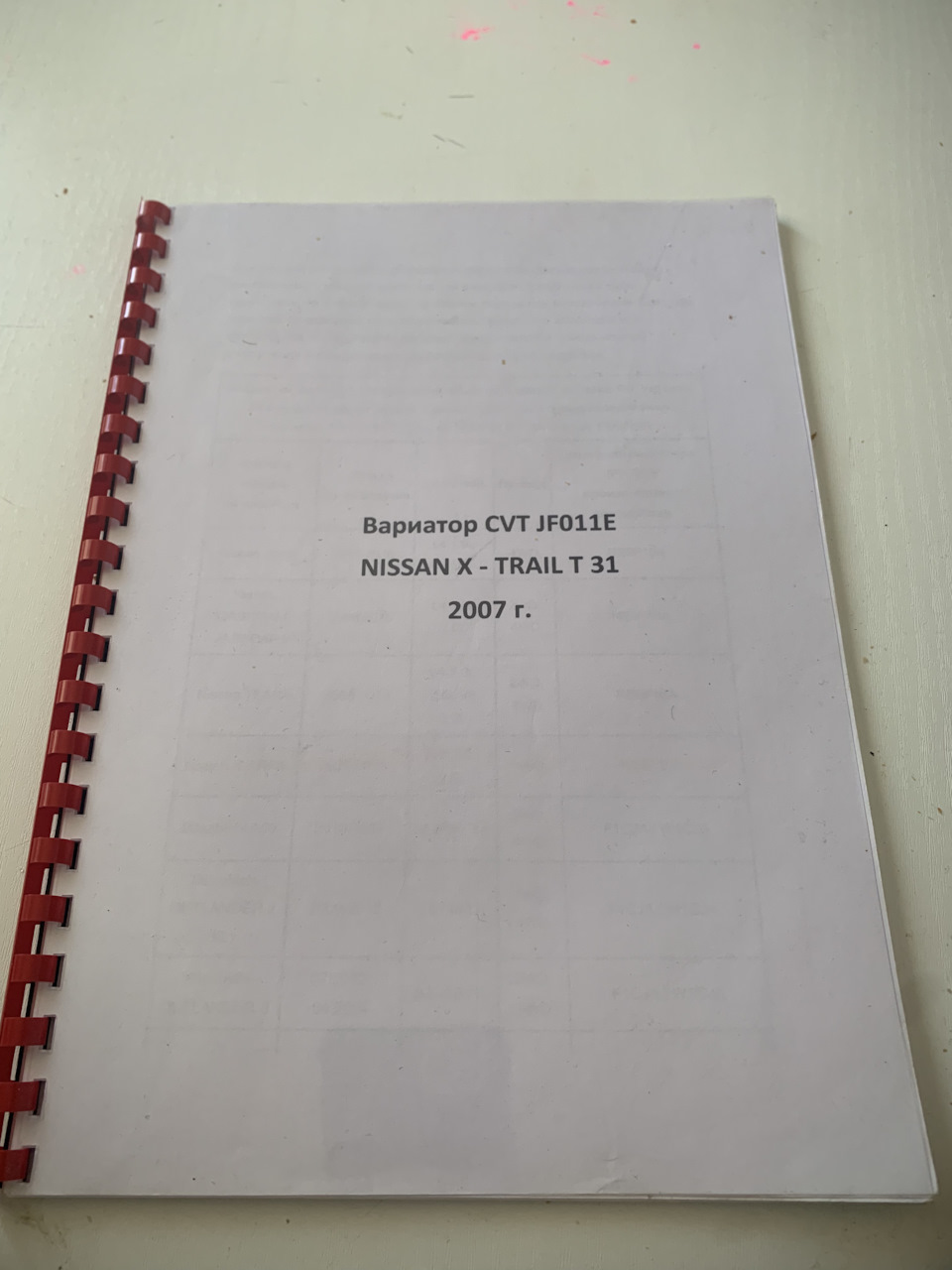

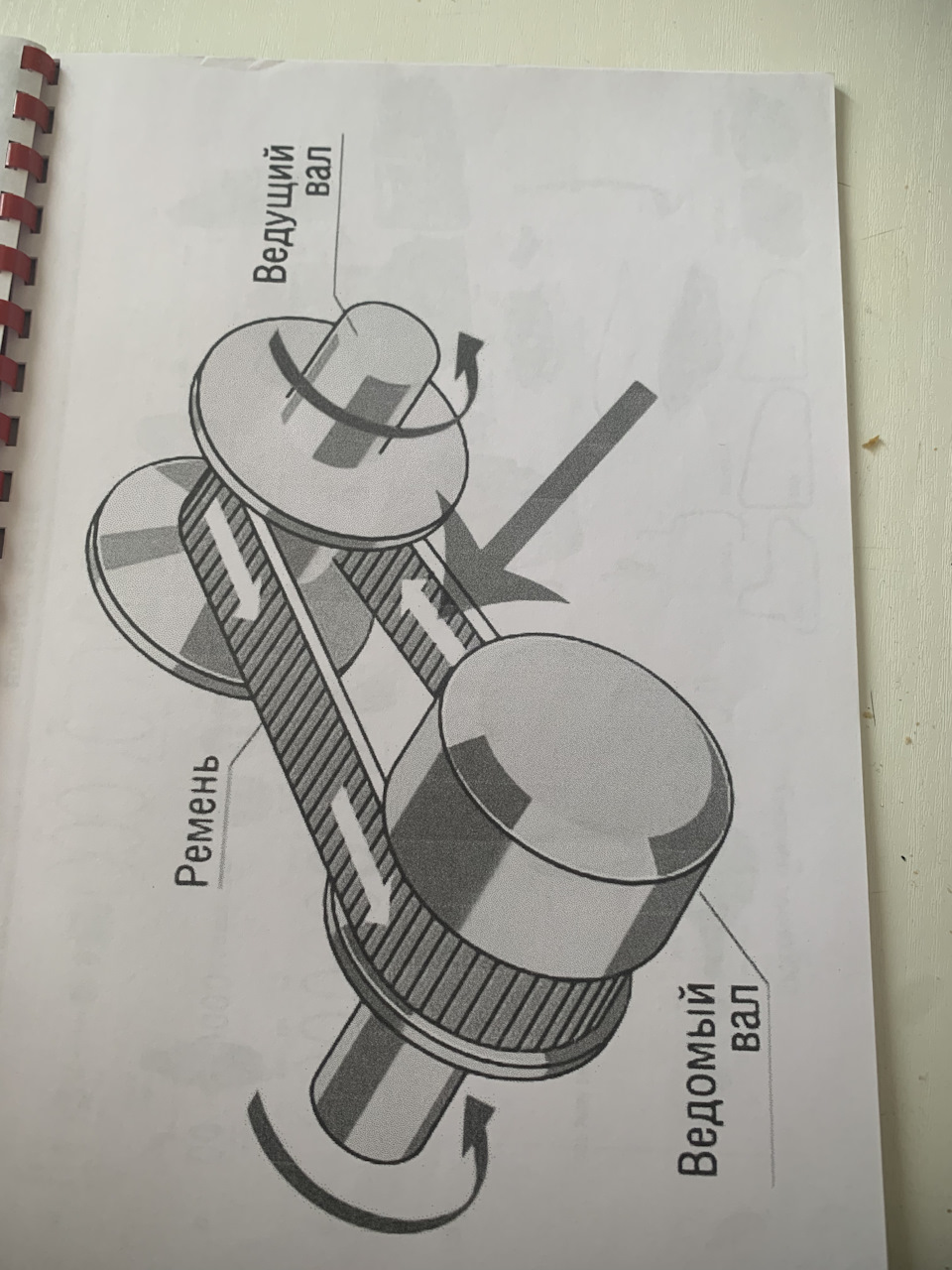

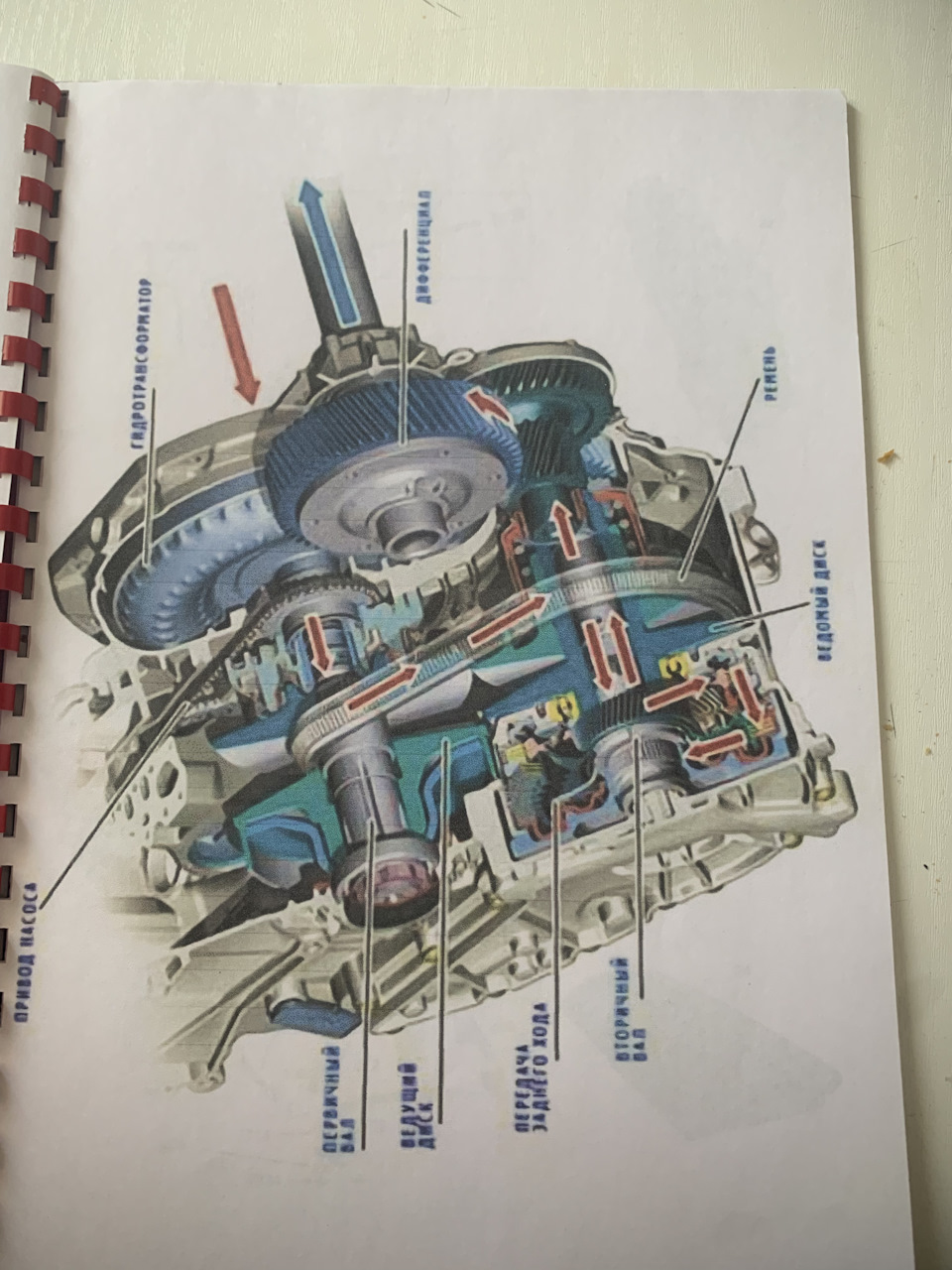

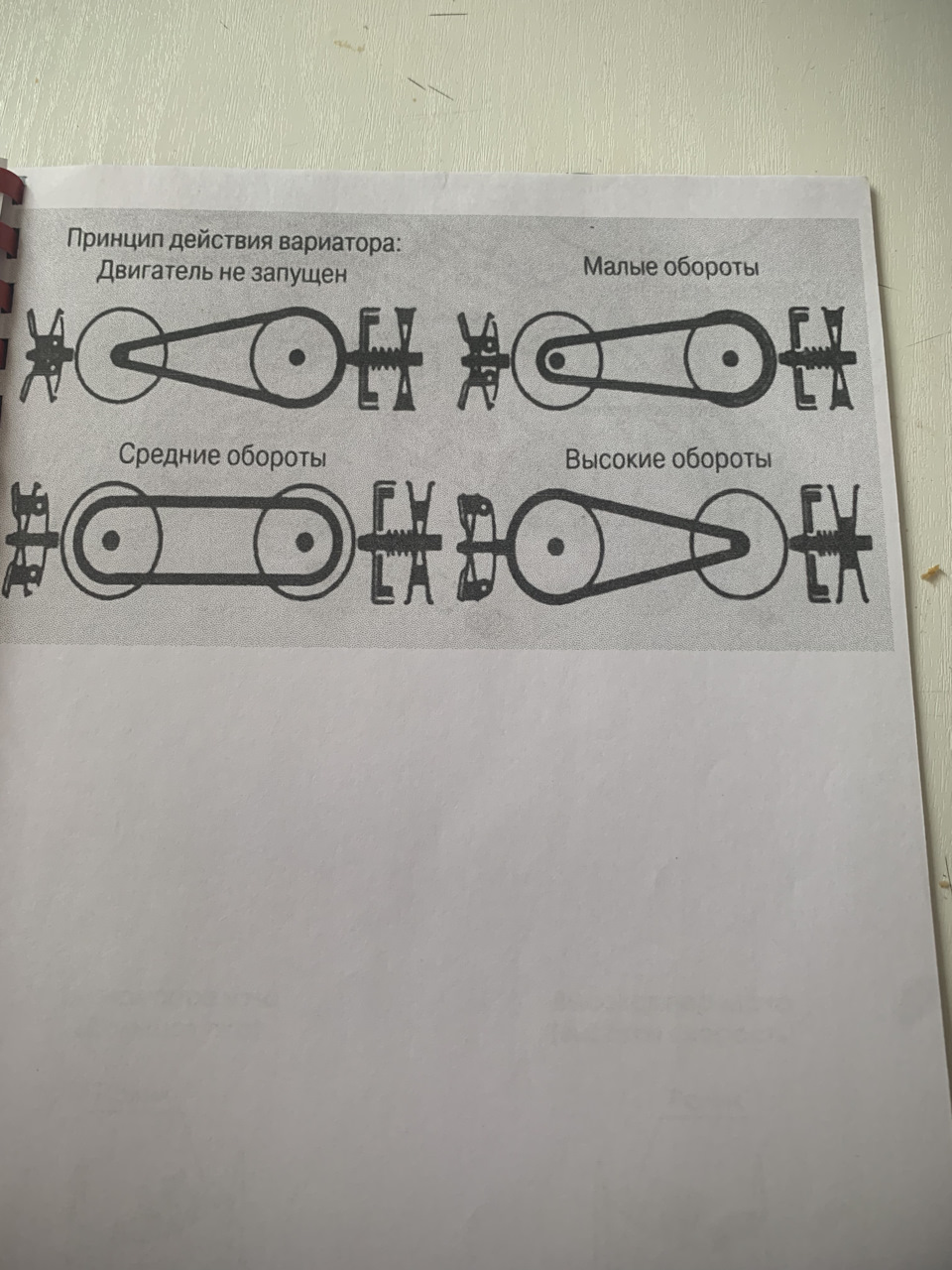

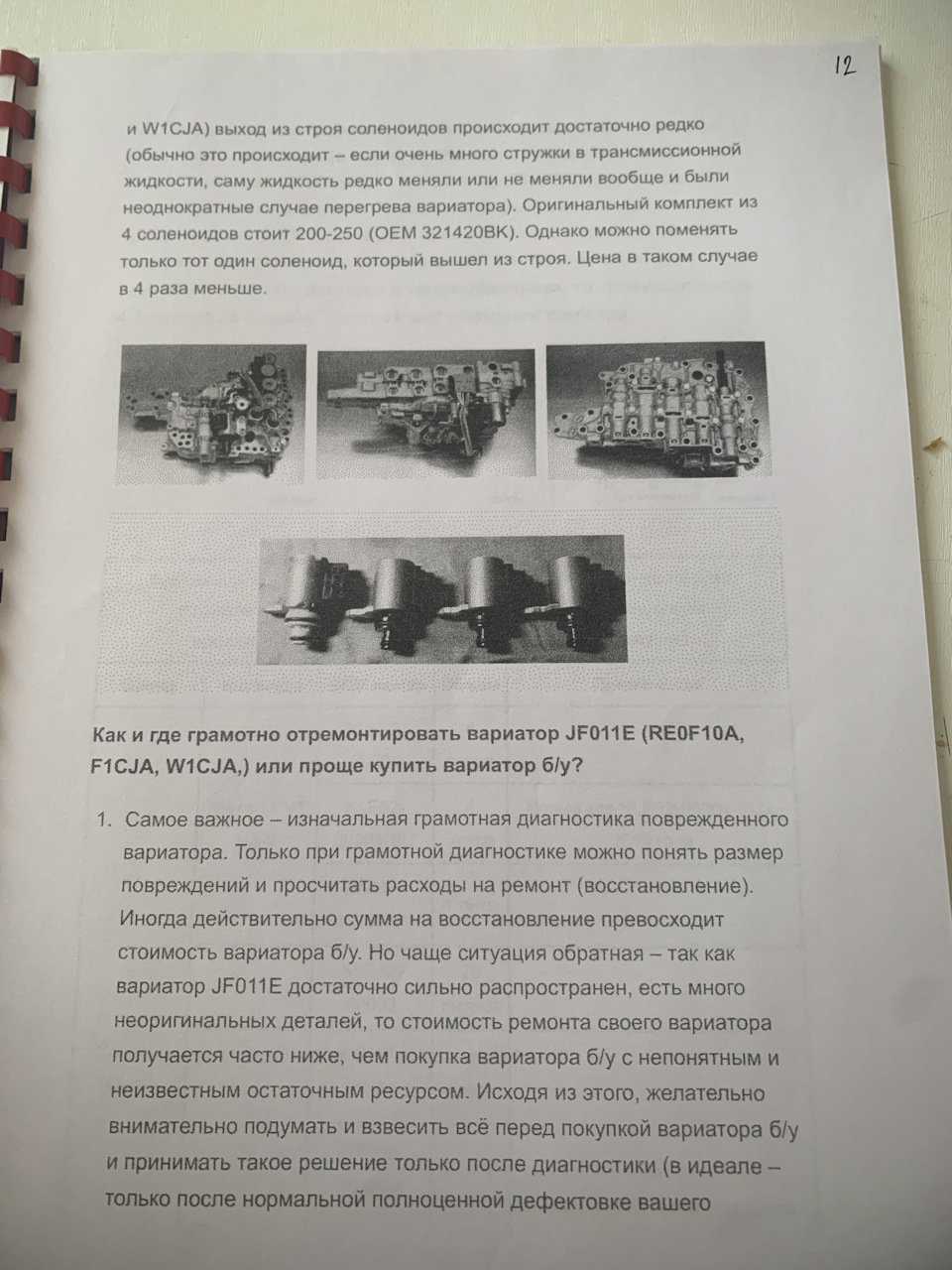

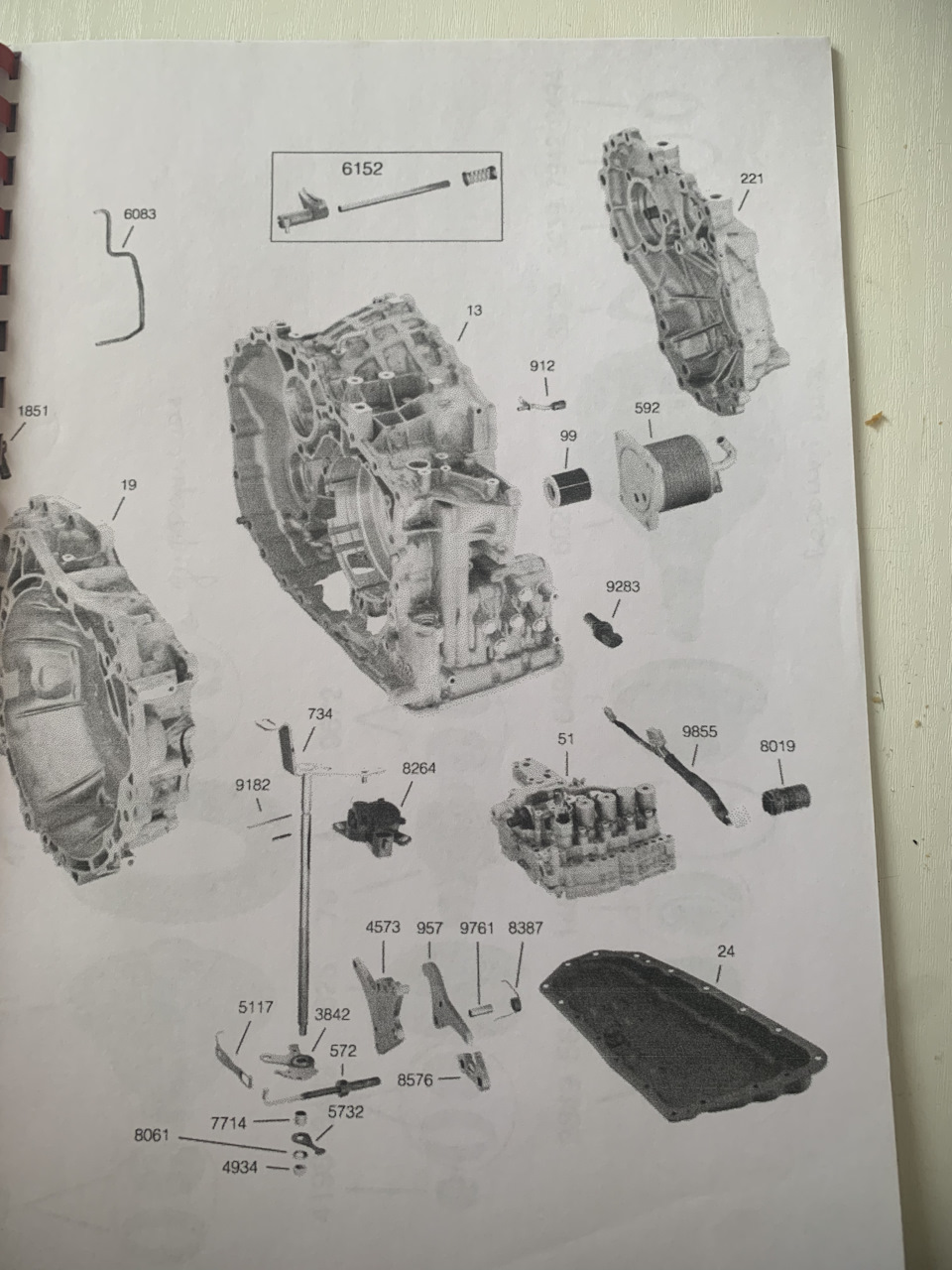

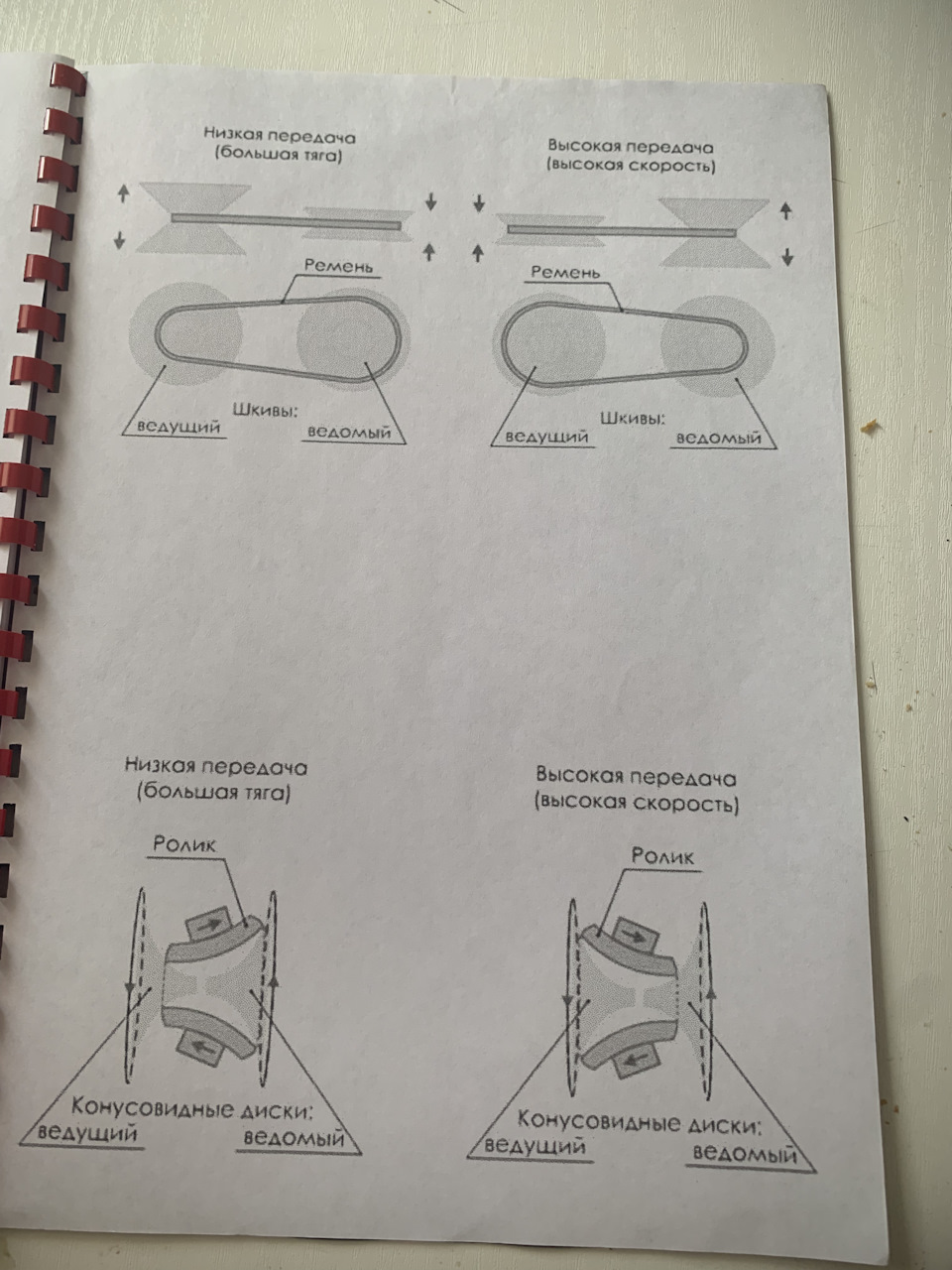

Пост про вариатор jf011e. Давно хотел выложить свои заметки по ремонту, все что накопал для этого. Понятно что многие пойдут в сервис но все же, мало ли кому будет полезно. Здесь есть почти все что-то ним связанно, даже заменители масла.
Я уяснил для себя, что при наличии нужного инструмента, тёплого гаража и терпения(первого и второго у меня небыло)))) все можно починить самому. Тем более есть замечательная вещь как интернет, сообщества.
Всем мира на этой земле) Ниссан радует)

И пару видео, по которым я совершал сборку вариатора:

Запчасти на фото: 33510N01

Запчасти на фото: 200250

Запчасти на фото: KLE5200004EU

Запчасти на фото: 68004942EA, 9735EF

Цена вопроса: 0 ₽
Пробег: 0 км

АКПП Jatco (Nissan) JF011E (CVT)/RE0F10A, RE0F06A

Вариатор (CVT) RE0F10A (JF011E) — бестселлер 2005 года Jatco для переднеприводных машин от 1.6 до 2.5 л. Признанный лидер популярности в эксплуатации и ремонте среди всех вариаторов мира.

У него имеется «младший брат» родственной конструкции — RE0F021A, разработан для малышей Ниссан и Фиат.

Предшественник — RE0F06A устанавливался с 1999 года, вызвал восторженные отзывы и следующая модификация JF011E сразу получила заказы для популярных кроссоверов Додж-Caliber, Джип-Compass, Ситроен-C-Crosser и практически захватила рынок переднеприводных авто среднего класса: От Рено (Сценик, Меган, Колеос) и Пежо 4007 до Мицубиши и Самсунг, как удачная альтернатива АКПП. Не считая родных Ниссановских хитов: Qashqai, X-Trail, Tiida и Teana.

JF011E — лидер среди вариаторов с рекордными многомиллионными тиражами. Он пользуется большой популярностью из-за относительной надежности, комфортности в сочетании с невысокой ценой. Ремонт этого вариатора изучен в любой точке Земли, своевременная переборка с заменой расходников дает автомату еще 3-4 года жизни до следующего капремонта.

Для предотвращения перегрева возрастных машин с забитыми сотами теплообменника устанавливают дополнительный радиатор — 100104A. Для подключения внешних радиаторов используется теплообменник-адаптер с 4-мя выходами — 321769 или через адаптер 321998.

С дополнительным радиатором рекомендовано в линию охлаждения врезать предохранительный термостат, так как для вариатора езда на холодном (ниже +50º) масле так же опасна, как и перегрев.

 В этом вариаторе — 2 фильтра: один внутренний фильтр гидроблока — в поддоне закрытый металлический фильтр грубой очистки с сеткой (321010) с заборной трубкой (14мм, 21мм или 30мм — в зависимости от глубины поддона). Меняют этот фильтр нечасто, вместе со сменой горелых фрикционов и масла. Фильтры гидроблока различаются только по длине заборника масла для разной глубины поддонов. Не взаимозаменяемы.

Дополнительный внешний картридж тонкой доочистки (321013) находится снаружи коробки под теплообменником (см. каталог слева). Дополнительный фильтр — очень важен, так как позволяет особенно часто (для автоматов) менять фильтр, поддерживая чистоту масла, что в вариаторах критично для долгой жизни коробки.

Металлический фильтр при капремонте промывают, но в случае горелого масла, его мелкая сетка забивается тугоплавкими смолами от клеевого слоя фрикционных накладок. В таких случаях меняют оба фильтра.

Этот вариатор не так требователен к уровню масла, как к чистоте масла в отличии от ступенчатых автоматов. Причем работа на выработанном масле малозаметна при вождении, но по цепной реакции ускоряет старение ремня, конусов, а также уплотнительных колец и клапанов гидроблока (ниже). Мастера рекомендуют для возрастных авто менять фильтр-картридж — 321013CA с каждой сменой масла вариатора.

Масло (специальное для вариаторов CVT) проверяется с помощью щупа, по которому можно оценить степень загрязнения масла. При смене масла снимается поддон для осмотра магнитов, чтобы оценить оставшийся ресурс до капремонта.

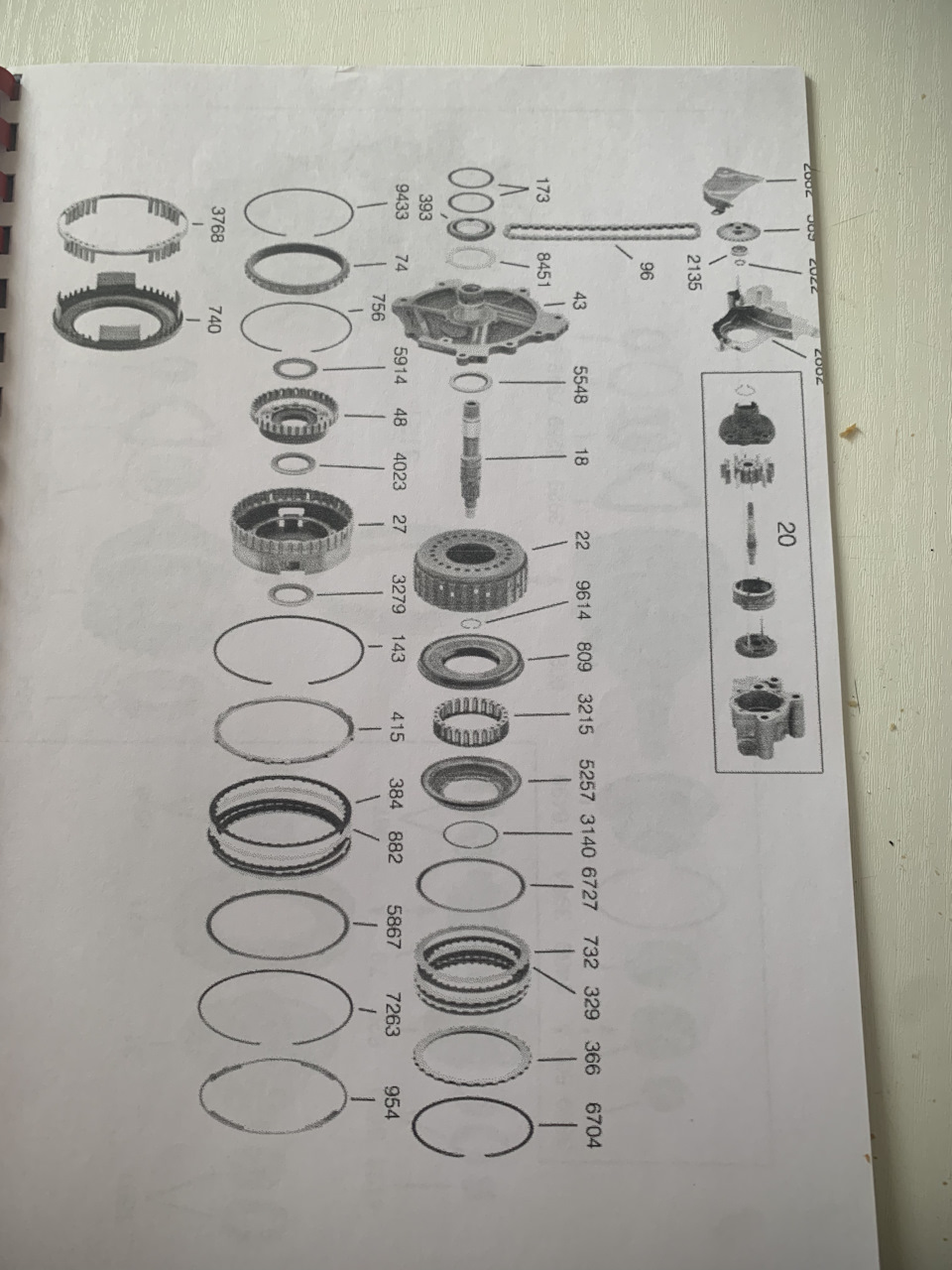

Детали для переборки и капремонта.

Подобрать ремкомплекты — нажми клавишу слева.

При капремонте JF011 обязательно меняют втулку гидротрансформатора (321034), фильтр грубой и тонкой очистки, все прокладки и сальники, фрикционы. Ремонт гидротрансформатора — 321001.

Если ремонт связан с гулом-воем при езде, то меняют подшипники валов, ремень и клапан насоса. Диагностика может потребовать замену степ-мотора или\и соленоидов.

Ремкомплект прокладок и сальников «ОверолКит» для вариаторов Джатко чаще заказывают сборки Транстэк (321002-ТК), укомплектован для всех родственных авто, имеет чуть лучше соотношение качество\цена и «большие» тефлоновые кольца, которые некоторые мастера не очень любят менять. Большие кольца конусов встречаются толщиной 2.5 мм и 3.0 мм.

Для бюджетной переборки вариатора заказывают Ремкомплект — 321002CA-AT.

Ремкомплект фрикционов  # 321003 заказывают, когда износ фрикционов достиг критического или горелое масло пропитало накладку фрикционов. Комплект состоит из фрикционов пакетов Форвард и Реверс.

При смене сгоревших фрикционов часто заказывают и комплект поршней — 321008.

Типичные болезни вариатора RE0F10A (JF011E):

Вообще сам вариатор выпуска после 2007 года при правильной эксплуатации отличается достаточной надежностью (для вариаторов) и часто ходит 100 ткм с минимальным процентом обращений в сервис.

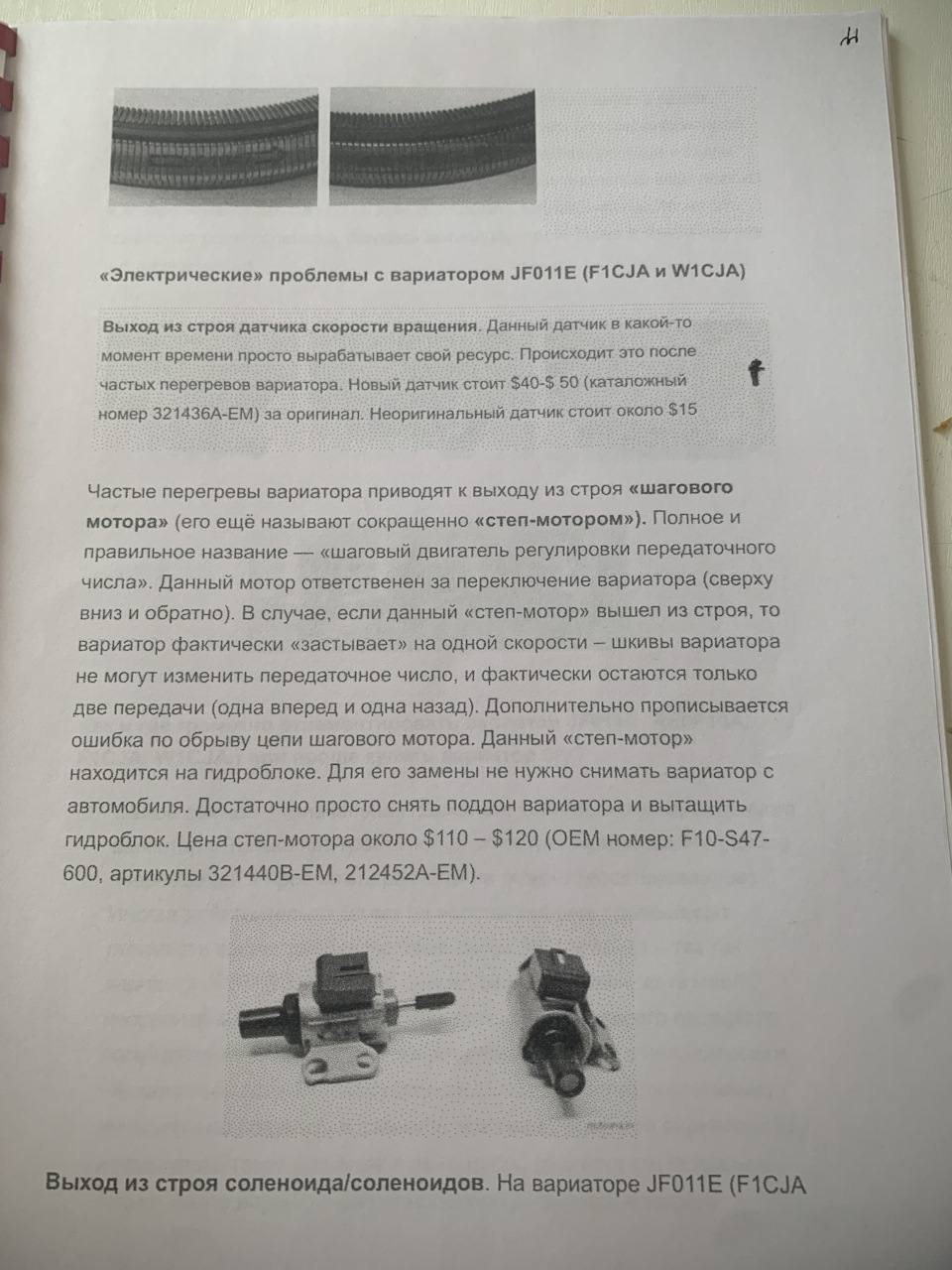

Степ-мотор («шаговый» электродвигатель регулировки передаточного числа) — №321440. Электропривод, регулирующий расстояние между конусами и передаточное число вариатора. Раннюю смерть связывают с перегревом и выработкой ресурса. Проблема унаследована от предшественника RE0F06A и в полной мере характерна для JF011. Проблема выражается в том, что вариатор застывает на «одной скорости», шкивы не могут изменять передаточное число. узнать цену — нажмите желтый номер детали: № 321440. Шаговый мотор можно «убивть» если пытаться проверить его, как проверяют соленоиды, подавая напряжение на контакты. Устроен как вращающийся вал с резьбой на подшипниках и несколько катушек, управляющихся переменной силой тока от компьютера. Находится в поддоне, исправность степ-мотора проверяется омметром и заменяется достаточно просто без демонтажа коробки. В последующих поколениях вариаторов Джатко (JF015…16…) и ZF электрические шаговые моторы для управления конусами не используются. По «старости» заменяют соленоиды, когда чистка и промывка не помогают. Обычно соленоиды меняют всем комплектом (321420BK). Этот комплект состоит из соленоидов 321422, 321425, 319431A.
Расходники первой очереди:  — сальники насоса 321070A, полуоси правый  321076 и левый — 321077, раздаточной коробки — 321080. — Прокладка поддона (различаются по количеству отверстий: 21 или 20 — для Ниссан-Мицубиши и Крайслер 321300.

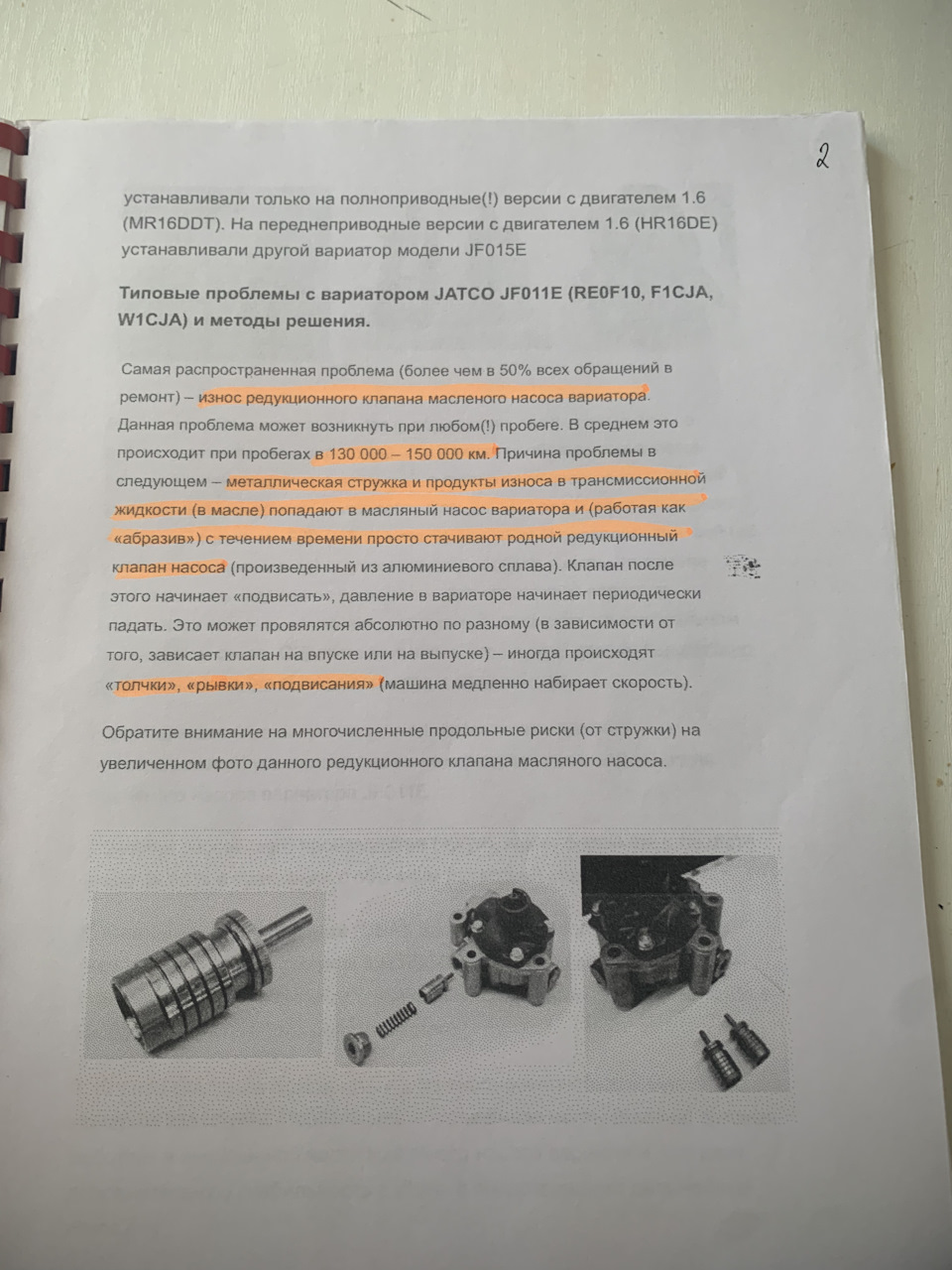

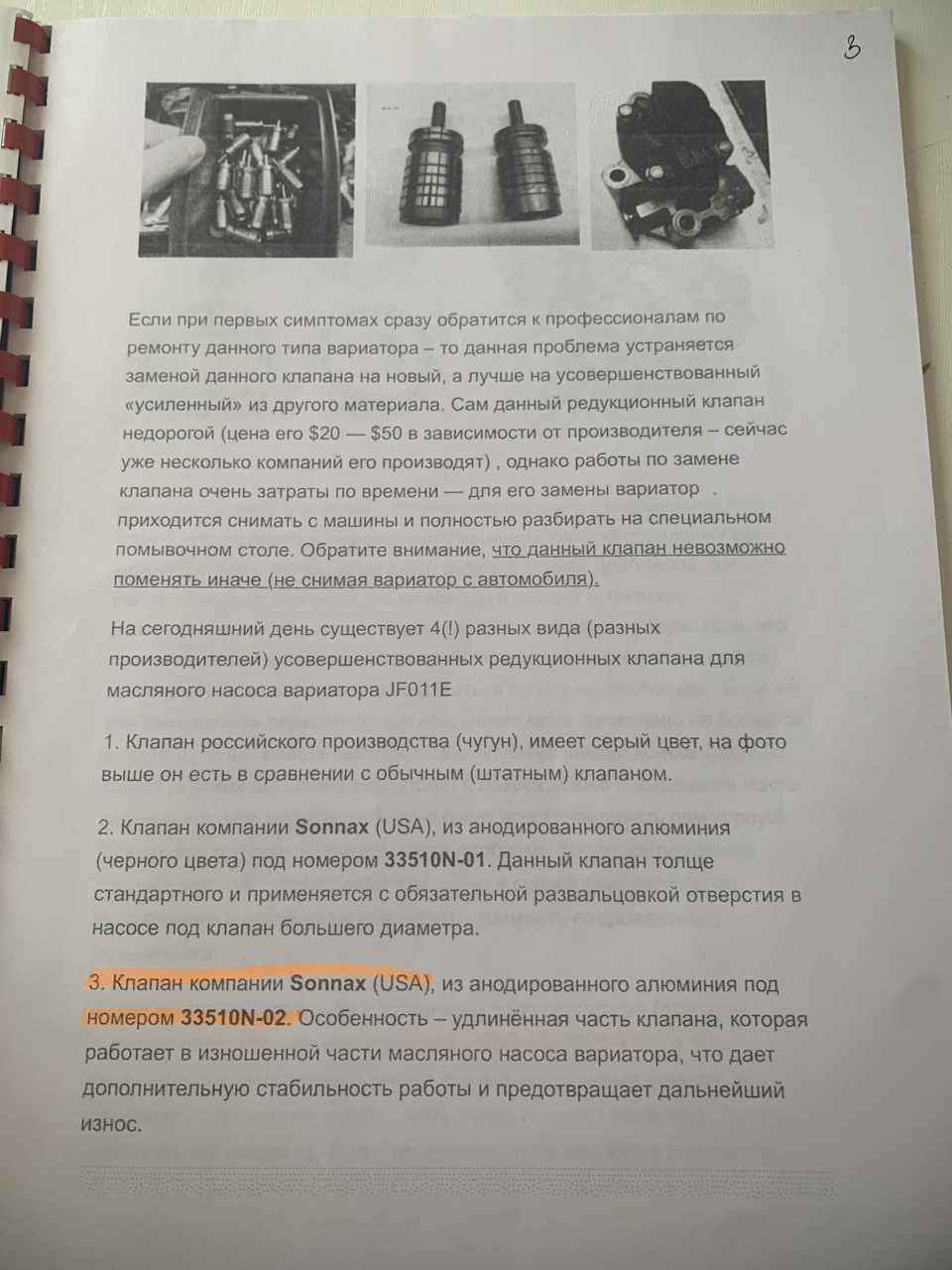

Часто вариатор появляется в ремонте из-за проблем потери давления масла, связанного с нештатной работой изношенного клапана насоса высокого давления 321500 (справа). Проявляется пониженным давлением масла и проскальзываниях ремня и фрикционов Форвард и Реверс. В JF011 (как и в JF015 — новом поколении этого вариатора), проявляется характерная болезнь клапана насоса. Для восстановления работы сильно изношенного насоса используют ремонтный клапан #321504 (увеличенного диаметра 17,63 мм) и для развертки корпуса насоса —  комплект соннаксовского инструмента. Если такого инструмента или его замены нет, то мастера меняют насос на восстановленный — 321500-RB. В легких случаях износа корпуса меняют старый клапан на стандартный (17 мм) — 321504A, это дает насосу еще несколько лет осторожной жизни (При условии работы в чистом масле). Наибольшим спросом пользуются покрытые тефлоном клапана от американского гуру АКПП — Соннакс.
Часто приходится менять держатель ремня (Retainer) — 321777. Новые не поставляются, «неоригинал» не производится, поэтому продается только БУ держатель с высоким остаточным ресурсом.

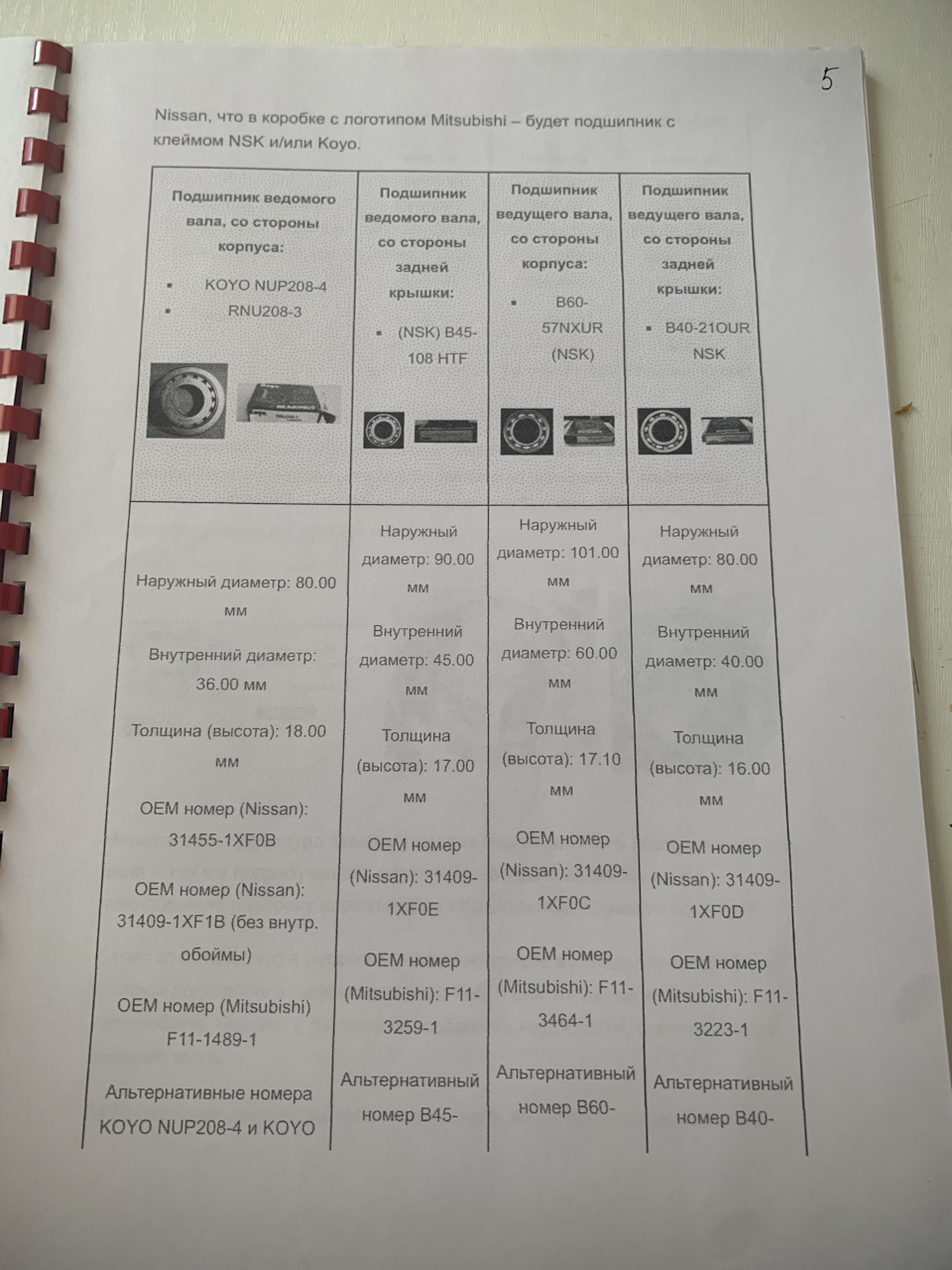

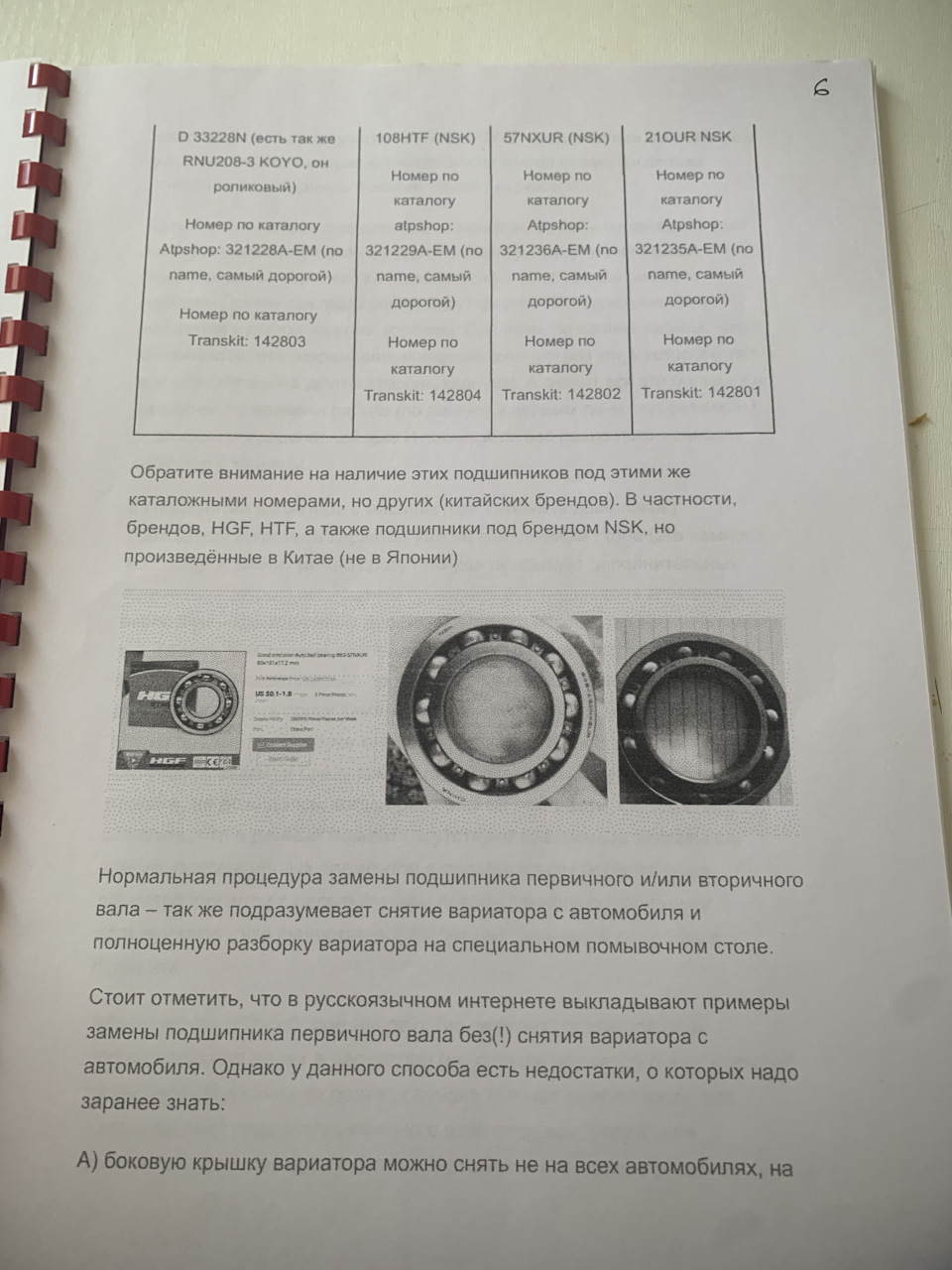

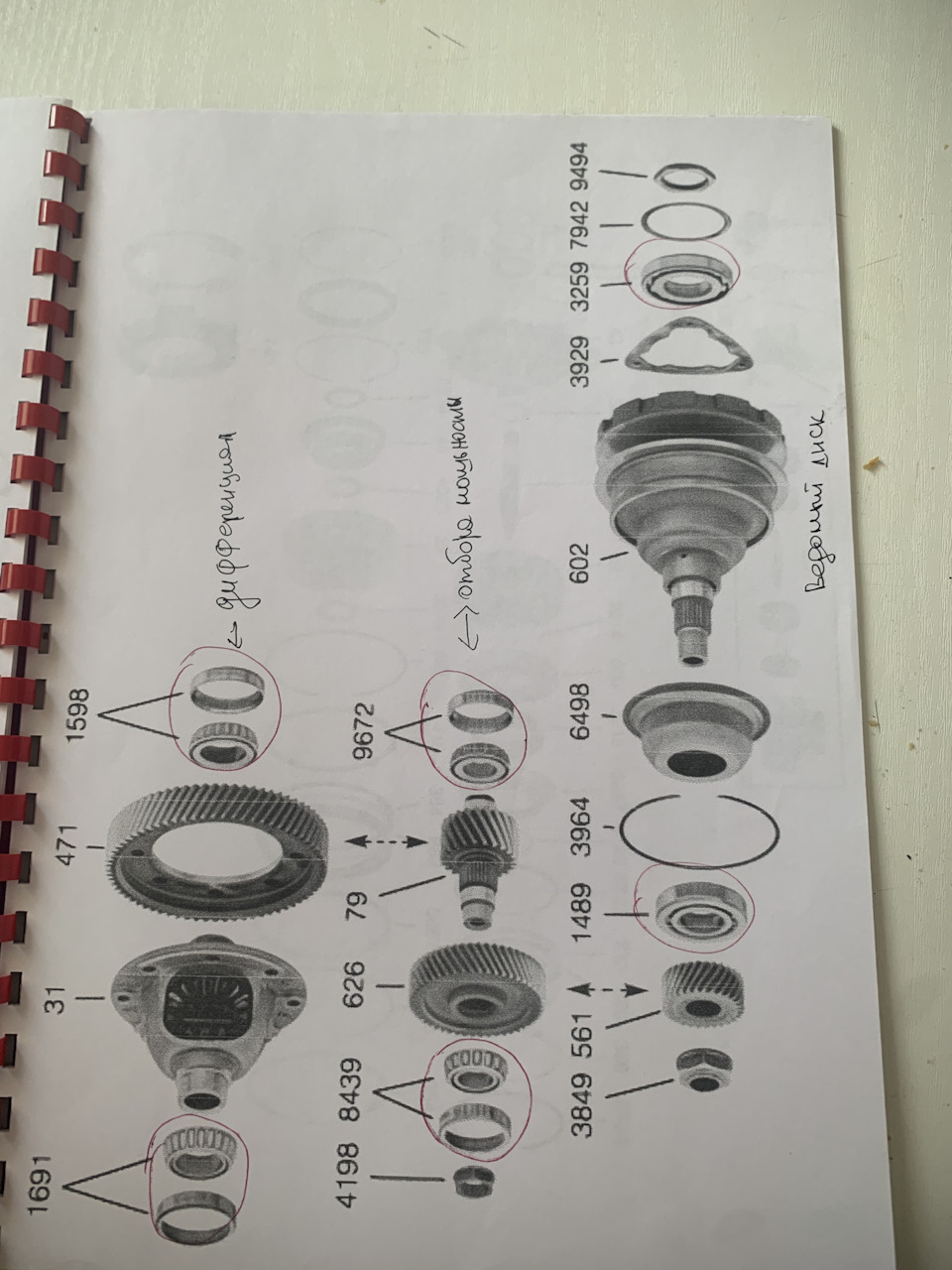

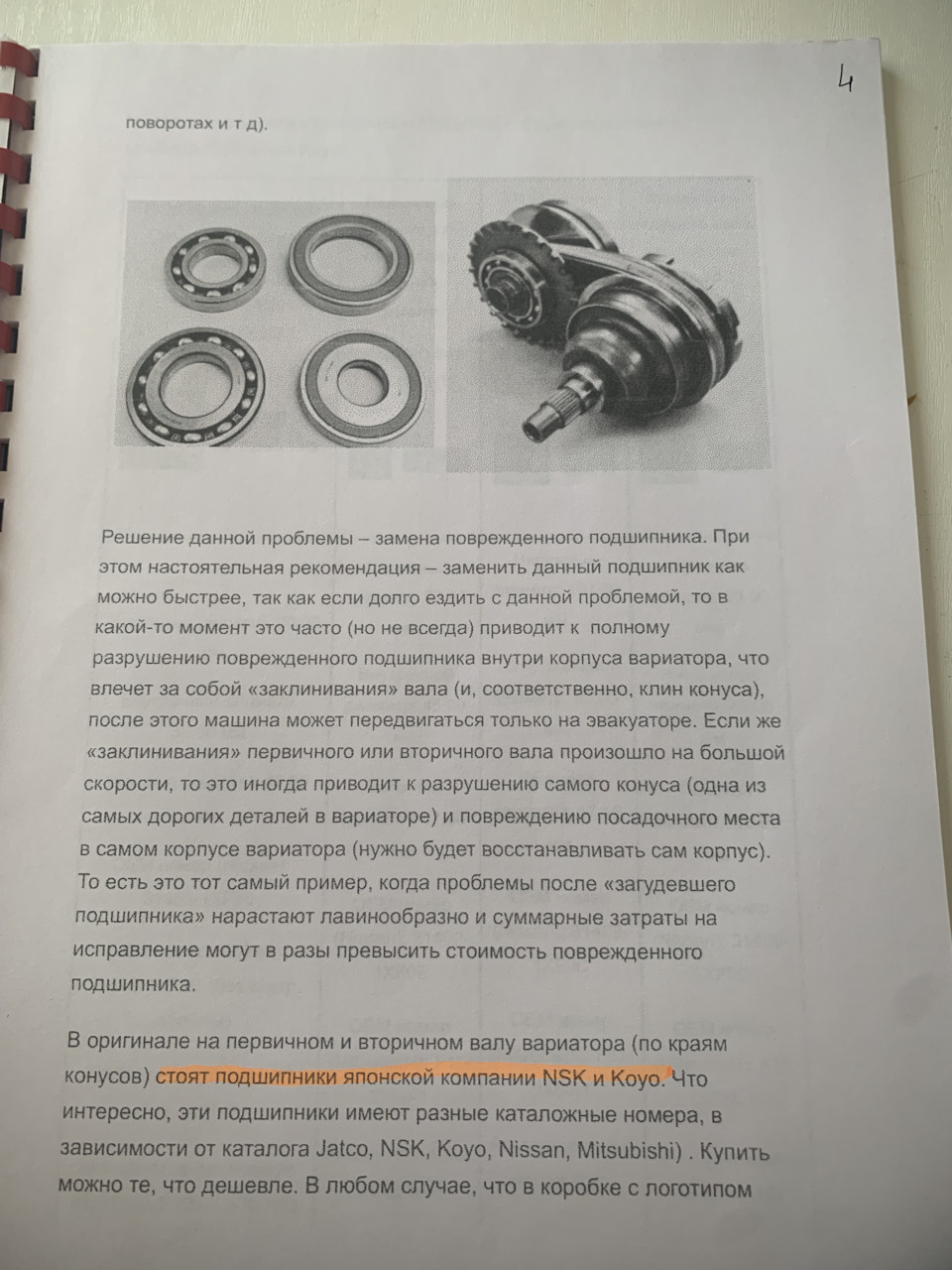

Подшипники валов. Часто приходится менять четыре подшипника ведущего и ведомого валов (321228-…321236). Причиной повреждения называют перегрузки и критический износ ремня, который срывается в скольжение все раньше. Компьютер улавливающий проскальзывание, заставляет гидроблок подавать максимальное давление масла на конуса, чтобы не давать изношенному ремню проскальзывать по конусам. Подшипники шариковые и роликовые.  Первыми выходят из строя подшипники — #321229 и 321235. Старение\износ подшипников ведет к заметным вибрациям и проявляется воем вариатора. Своевременная замена их предотвращает фатальные повреждения конусов. C подшипниками меняют и ремень (ниже)

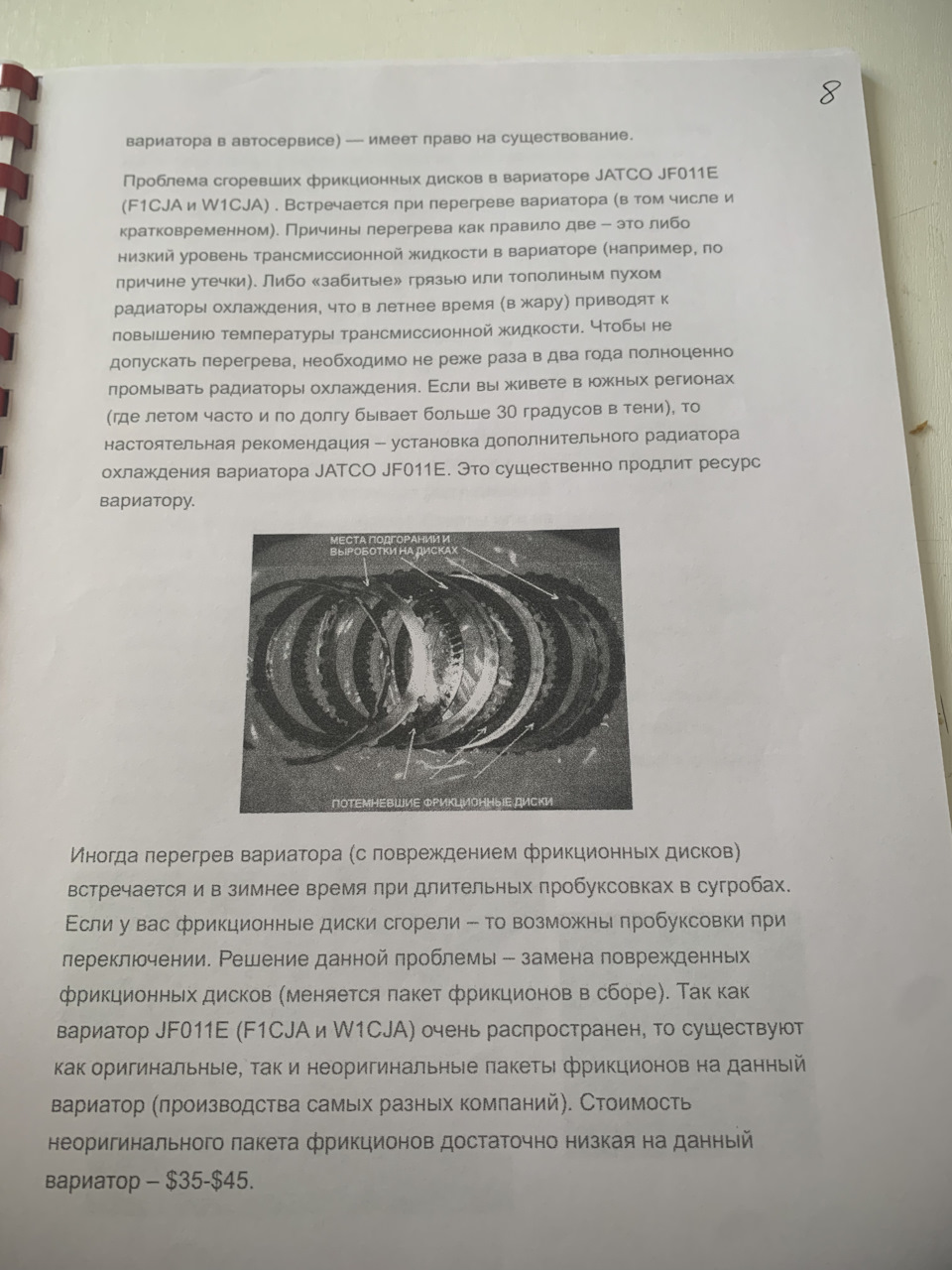

Фрикционы и тефлоновые кольца Другой причиной раннего сгорания фрикционов является износ уплотнительных тефлоновых колец — 321199. Они входят в Ремкомплекты прокладок и сальников (321002). Тефлоновые кольца встречаются толщиной 2.3 мм и второго поколения — 3.0 мм. Износ колец приводит к потерям давления и проскальзыванию фрикционов (первыми — Форвард 320104, справа) Когда мастера рискуют не заменить большие тефлоновые кольца конусов, машина через короткое время может опять придти в ремонт на замену ремня или самих конусов. С тефлоновыми кольцами и подшипниками всегда заменяют направляющие шарики на новые или на ролики (321709). Один ролик заменяет 2-4 шарика и служит обычно до конца ресурса конусов.

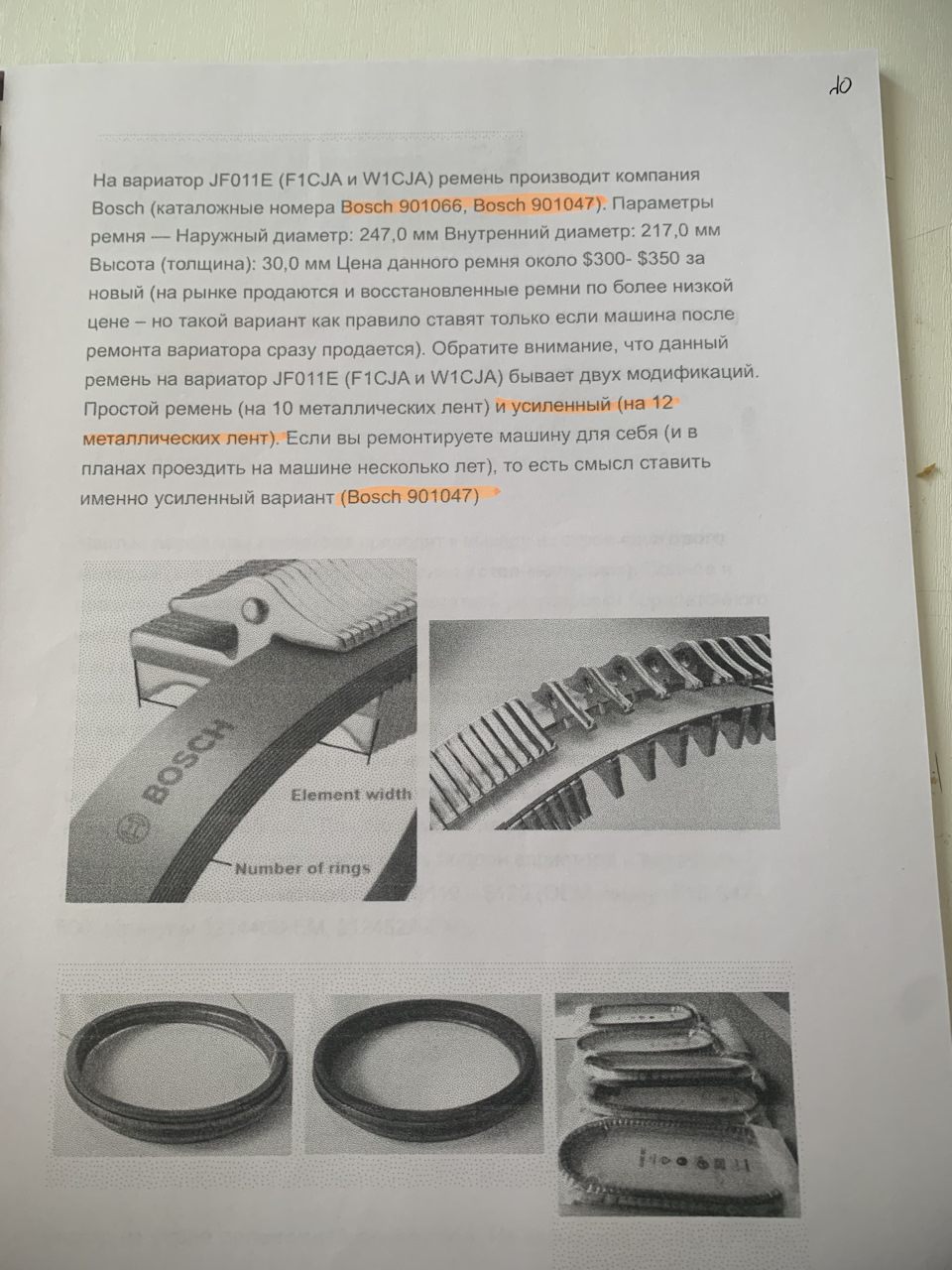

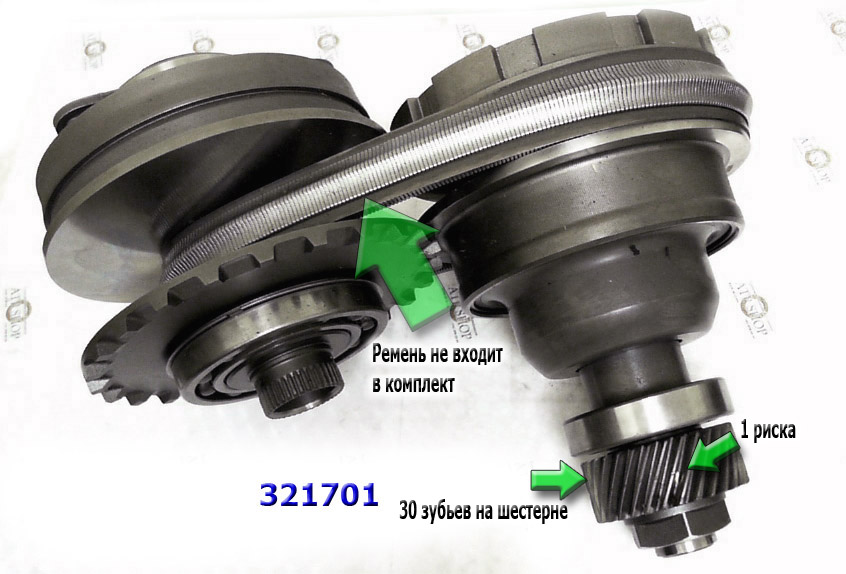

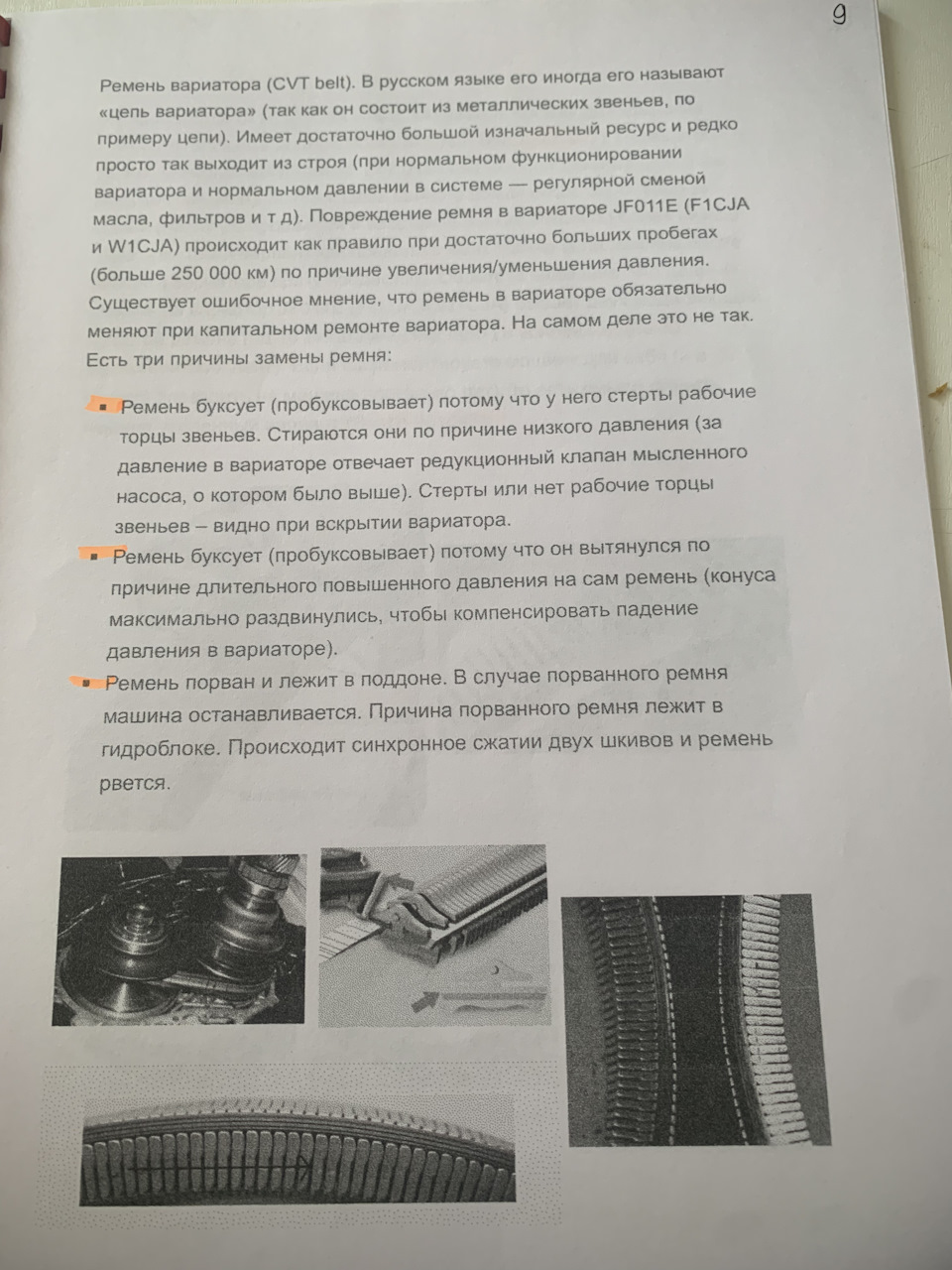

Один из самых популярных расходников JF011: Ремень толкающий (Bosch)- №321700B. Вовремя замененный ремень сохраняет поверхности конусов от ускоренного старения. Стоимость нового ремня очень высока из-за сложностей производства и монополии его производителя Bosch, поэтому для машин «выходного дня» часто заказывают БУ ремень с остаточным ресурсом (до ½ начального) — 321700. Рациональным решением большого капремонта считается установка БУ валов № 321701 с минимальным износом и замененными тефлоновыми кольцами и шариками (проверка износа конусов осуществляется экспертами). Различаются по типу шестерни на валу (с рисками или без…), но шестерня служит вечно и переставляется со старого конуса.  За последние годы долговечность ремней значительно увеличилась, но производитель вариаторов рекомендует менять ремень после 150 ткм, если машина постоянно (и агрессивно) эксплуатируется зимой. Маркером критического износа ремня являются насечки на рабочей поверхности, когда они съедены на 60-90%. Рекомендация эта связана с тем, что при износе рабочей поверхности «протектора» сегментов или при растяжении стягивающих лент (см. внизу) как только датчиками отмечается проскальзывание ремня по конусам, компьютер через соленоиды увеличивает давление на конуса. И так — до максимума, что кратно увеличивает разрывающую нагрузку на ленты ремня. При максимальном давлении ленты не только растягиваются, что приводит к зазорам между сегментами и их наклоне к нормали конусов, но и возникает усталость металла ленты. Максимальное давление еще более опасно для подшипников.
Встречается в замене солнечная шестерня с хабом для фрикционов 321614. Разбивает стальными дисками. Проверяют при капремонте подшипники вала и дифференциала: 321281 и 321289.
— Иногда проблемы находят в датчиках — Sensor Revolution [OEM#G4T07481A и G4T07581A], датчики скорости вращения — №321436. Вырабатывают свой ресурс особенно быстро после нескольких перегревов в жаркое лето. Перегрев (и ускоренное старение) наступает чаще всего при разгонах до 150 км\час и выше.
Часто меняются выработавшие свой ресурс соленоиды. Соленоиды проверяются на стенде и стареют одновременно от работы в грязном масле. Нештатная работа одного соленоида быстро старит остальные. Изнашиваются одновременно и заменяются всем комплектом Комплект из 4-х штук — №321420: 1. Solenoid, TCC (2 Blade Connector)(1 Bolt Plastic Bracket) 2. Solenoid, Lock-up Select (1 Bolt Metal Bracket) 3. Solenoid, Line Pressure B (Cast # 06Z05-2)  4. Solenoid, Line Pressure B (secondary PC)

Слева — таблицы для проверки соленоидов Джатко. Функциональные характеристики соленоидов имеют различное описание. В последнее время мастера после тестирования на стенде предпочитают менять не один соленоид ТСС, а весь комплект.

Встречаются в замене датчики давления (2 штуки на плите, схема слева) — 321417.

Последними в списке заменяемых деталей стоят:

 — большие фрикционы пакета Reverse — 321110, плюс стальные диски Реверс — 321130.

Типичная болезнь вариатора RE0F10A (RE0F06A), похожая на проблему родственника JF010 с клапаном сброса давления подробнее на странице RE0F09A, что приводит к масляному голоданию узлов. В насосе меняют клапан на новый увеличенного размера — 321504.

Срок жизни вариаторов и самого автомобиля измеряется износом конусов (ниже смотрите предложение по восстановлению конусов). Именно их поверхности (а не лента) являются главным ресурсом вариатора. Стоимость новых конусов с работой по замене иногда превышает стоимость возрастного автомобиля.

Рекомендации по эксплуатации этого неубиваемого вариатора те же, что и для его собратьев:

— Меняйте фильтр-картридж ежегодно (не больше 30 ткм пробега для возрастного авто). Пыль от фрикционов, взвешенная в масле съедает и забивает каналы, как свиной жир забивает сосуды сердца и мозга.

— Прогревайте вариатор зимой, не ускоряйтесь агрессивно, пока масло ATF не разогрелось до рабочей температуры (+65ºC).

«Склеивающие» способности масла проявляются после нагрева свыше 60-70 градусов. Нахолодную — ремень проскальзывает при ускорениях и протектор ремня (насечки) истирает хонингованные поверхности конусов так же, как шипы зимних покрышек съедают теплый асфальт летом.

— Следите за температурой и качеством масла, меняйте его как только появились подозрения на взвесь и непрозрачность.

— Установите дополнительный радиатор охлаждения, если вы подолгу ездите в пробках, часто нарушаете скоростной режим. Перегретое масло влияет на работу вариатора также как, на человека температура тела в 38-39 градусов.

С дополнительным радиатором мастера советуют устанавливать термостат, так как зимой масло недогревается, что особенно опасно для вариаторов, ухудшает сцепление ремня и конусов. Недогретое густое масло также опасно для конусов как гололед для ботинок на кожаной подошве.

— Не разгоняйтесь без нужды выше 150 км\ч. Предельные обороты значительно снижают ресурс конусов, ремня и подшипников.

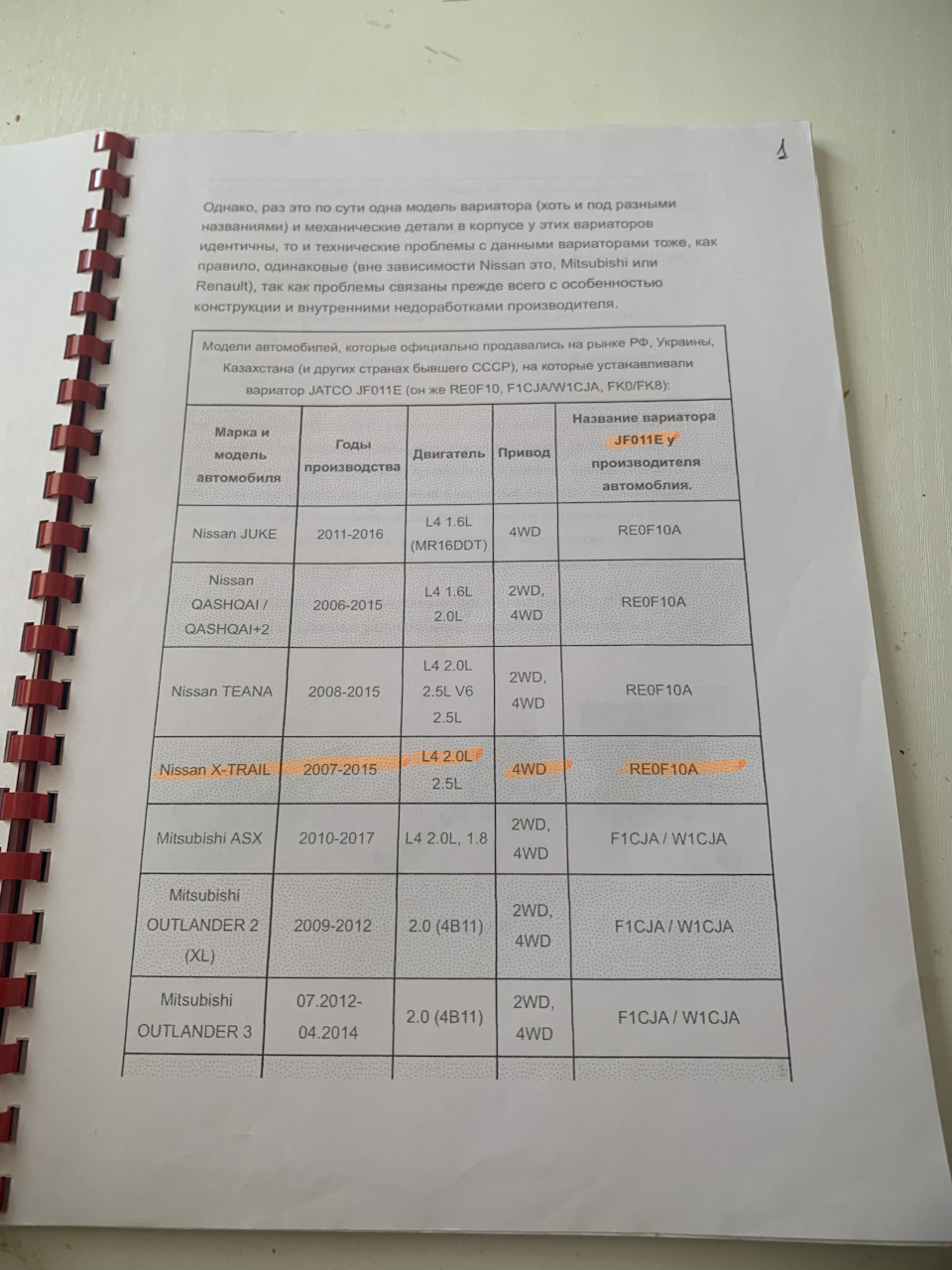

На каких авто устанавливалось это семейство АКПП:
