Всех приветствую! На днях попался на»Юле» вот такой блок питания, сразу же решил приобрести. Часто бывает нужно что то подключить с напряжением 12 вольт и ниже дома, например для проверки перед установкой на автомобиль и т.д.
Включал его все работало, вольтметр показывал, нет одной лампочки индикации, а так все нормально!
Но после сборки и чистки перестал работать Здесь есть два выхода на 12 вольт, Один прямой не стабилизированный, второй регулируемый и стабилизированный. Не работает второй. На прямом напряжение есть, при повороте регулятора увеличения напряжения Вольтметр не реагирует! Померял мультиметром левые клеммы напряжения нет! На правых клеммах все нормально 13 вольт выдает! Может кто знает в чем проблема, подскажите! Собрал так как было все на свои места!
Цена вопроса: 300 ₽
Форум РадиоКот • Просмотр темы — Схема источника питания ИПД-1
Сообщения без ответов | Активные темы
ПРЯМО СЕЙЧАС: |
Автор | Сообщение |
---|---|
|
Заголовок сообщения: Схема источника питания ИПД-1
|
Родился
Зарегистрирован: Пн янв 14, 2019 04:15:53 Рейтинг сообщения: 0
|
Попали в ремонт пару источников ИПД-1. Схемы в сети не нашёл, срисовал с платы. Сижу перерисовываю схему с черновика в файл, по ходу вникаю в детали, исправляю ошибки и возник вопрос: |
Вернуться наверх |
Профиль
|
Реклама | |
|
|
САТИР |
Заголовок сообщения: Re: Схема источника питания ИПД-1
|
Карма: 1 Рейтинг сообщения: 0
|
VD10 нужно перевернуть. На транзисторе VT1 собран стабилизатор тока питания стабилитрона 814. |
Вернуться наверх | |
Реклама | |
|
|
1en2 |
Заголовок сообщения: Re: Схема источника питания ИПД-1
|
Карма: 14 Рейтинг сообщения: 0
|
если диод перевернуть, то ток вообще не пойдёт….. |
Вернуться наверх | |
SergGrebnev |
Заголовок сообщения: Re: Схема источника питания ИПД-1
|
Зарегистрирован: Пн янв 14, 2019 04:15:53 Рейтинг сообщения: 0
|
Думаю в этом месте я, что-то неправильно срисовал. Сейчас мне пришлют фото платы, буду разбираться. |
Вернуться наверх | |
Реклама | |
|
|
САТИР |
Заголовок сообщения: Re: Схема источника питания ИПД-1
|
Карма: 1 Рейтинг сообщения: 0
|
если диод перевернуть, то ток вообще не пойдёт….. Уважаемый 1еп2, куда не пойдёт ток? |
Вернуться наверх | |
Реклама | |
|
|
1en2 |
Заголовок сообщения: Re: Схема источника питания ИПД-1
|
Карма: 14 Рейтинг сообщения: 0
|
ни через базу VT1, ни через его коллектор |
Вернуться наверх | |
SergGrebnev |
Заголовок сообщения: Re: Схема источника питания ИПД-1
|
Зарегистрирован: Пн янв 14, 2019 04:15:53 Рейтинг сообщения: 0
|
Поправил схему. Принципиально ничего не изменилось. Для справки фото платы: |
Вернуться наверх | |
1en2 |
Заголовок сообщения: Re: Схема источника питания ИПД-1
|
Карма: 14 Рейтинг сообщения: 0
|
VD10 — стабилитрон КС168А (предположительно)…поэтому работает Последний раз редактировалось 1en2 Ср мар 23, 2022 12:49:23, всего редактировалось 1 раз. |
Вернуться наверх | |
SergGrebnev |
Заголовок сообщения: Re: Схема источника питания ИПД-1
|
Зарегистрирован: Пн янв 14, 2019 04:15:53 Рейтинг сообщения: 0
|
пока удалим Последний раз редактировалось SergGrebnev Ср мар 23, 2022 12:56:25, всего редактировалось 1 раз. |
Вернуться наверх | |
1en2 |
Заголовок сообщения: Re: Схема источника питания ИПД-1
|
Карма: 14 Рейтинг сообщения: 0
|
вы прочитали, прежде чем писать ? |
Вернуться наверх | |
SergGrebnev |
Заголовок сообщения: Re: Схема источника питания ИПД-1
|
Зарегистрирован: Пн янв 14, 2019 04:15:53 Рейтинг сообщения: 0
|
VD10 — стабилитрон….поэтому работает КС168А (предположительно) VD14 тоже стабилитрон? Добавлено after 43 seconds: вы прочитали, прежде чем писать ? неа, не успел |
Вернуться наверх | |
1en2 |
Заголовок сообщения: Re: Схема источника питания ИПД-1
|
Карма: 14 Рейтинг сообщения: 1
|
обычная стандартная схема генератора тока для опорного стабилитрона….когда срабатывает защита, то загорается лампочка ярче… |
Вернуться наверх | |
САТИР |
Заголовок сообщения: Re: Схема источника питания ИПД-1
|
Карма: 1 Рейтинг сообщения: 1
|
Судя по фото платы VD10 и VD14 стабилитрон КС133А. |
Вернуться наверх | |
SergGrebnev |
Заголовок сообщения: Re: Схема источника питания ИПД-1
|
Зарегистрирован: Пн янв 14, 2019 04:15:53 Рейтинг сообщения: 0
|
Окончательная схема платы источника питания ИПД-1. Последний раз редактировалось SergGrebnev Чт мар 24, 2022 09:43:06, всего редактировалось 1 раз. |
Вернуться наверх | |
1en2 |
Заголовок сообщения: Re: Схема источника питания ИПД-1
|
Карма: 14 Рейтинг сообщения: 0
|
Осталось исправить КС814Д….))))…. |
Вернуться наверх | |
SergGrebnev |
Заголовок сообщения: Re: Схема источника питания ИПД-1
|
Зарегистрирован: Пн янв 14, 2019 04:15:53 Рейтинг сообщения: 3
|
Осталось исправить КС814Д….))))…. Исправил схему выше. |
Вернуться наверх | |
1en2 |
Заголовок сообщения: Re: Схема источника питания ИПД-1
|
Карма: 14 Рейтинг сообщения: 0
|
тогда, видимо всё с непонятками…)) |
Вернуться наверх | |
Кто сейчас на форуме |
Сейчас этот форум просматривают: Yev и гости: 34 |
Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете добавлять вложения |

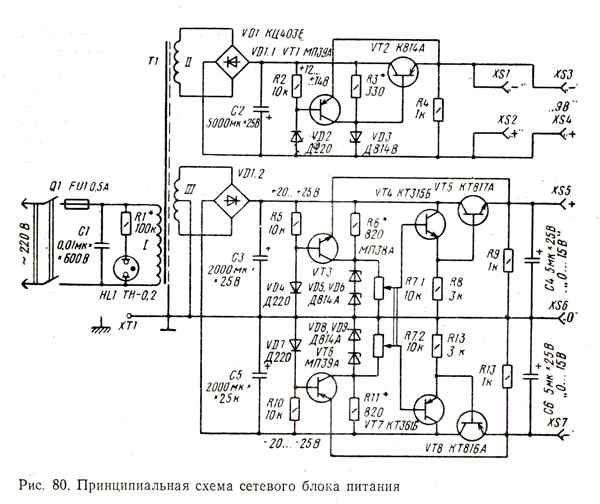

Источник питания демонстрационный «ИПД-1» предназначен для питания электрических схем или приборов при проведении демонстрационных опытов на уроках физики в общеобразовательной школе или других учебных заведениях. Величина регулируемого напряжения от 0 до 12,6 вольт — контролируется по вольтметру, установленному на передней панели корпуса. На этой же панели размещены ручка для регулятора выходного стабилизированного напряжения, тумблер для включения прибора, индикатор подключения к электросети и индикатор перегрузки стабилизированного выхода. Индикатор перегрузки срабатывает при превышении током нагрузки величины 2 А.
