Сегодня услуги спутникового телевидения от Триколор ТВ становятся все более популярными среди населения. Все это благодаря стабильному сигналу, а также выгодным тарифным пакетам и качественному оборудованию. После покупки приемных устройств вы, разумеется, можете обратиться к специалисту, который установит набор оборудования и настроит трансляцию. Установка Триколор ТВ может быть произведена пользователем и самостоятельно, при этом важно только следовать инструкциям и выполнять рекомендованные действия правильно.
Сборка набора оборудования
Не стоит бояться установки данного оборудования, так как сборкой комплекта может заниматься даже не вполне разбирающийся в технике человек – ничего особенно сложного там нет.
Если вы приняли решение не прибегать к помощи мастера и настроить спутниковую тарелку и приемник самостоятельно, то мы рекомендуем вам прочесть инструкцию и обязательно ознакомиться с названиями элементов антенны. Вы должны хотя бы примерно представлять прежде, чем начать процесс сборки и установки устройств, в чем заключаются их функции, а также как и где вы будете подключать приемник от Триколор.
Подготовьте кабель от телевизора вместе со штекерами, после чего поместите конвертер в держатель.
Обязательно посмотрите на положение разъема – его направление должно быть внизу, иначе дождевая вода может затекать внутрь.
Муфту, необходимую для фиксирования, надежно прикрепите к рабочей поверхности конвертера. Прежде чем устанавливать антенну, посмотрите на положение болтов. В случае необходимости обязательно подкрутите их.
Выбор места для антенны
Если вы хотите получить качественную трансляцию любимых телеканалов, то вам необходимо очень точно настроить тарелку на спутник Триколор.
Для того чтобы выбрать место, предназначенное для установки вашей антенны, в котором сигнал будет наиболее чистым, убедитесь в том, что самому обзору спутника ничто не мешает и перед ним нет никаких преград.
Таким образом, на своеобразной «воображаемой линии», которая будет соединять спутник и вашу антенну, не должно быть каких-либо зданий или растений. Если же у вас есть желание значительно упростить сам процесс установки оборудования, то рекомендуется максимально уменьшить расстояние между антенной и местом, где находится телевизор.
Не проводите установку антенны там, где может быть возможным постоянное ее соприкосновение с водой. В большинстве случаев тарелку необходимо направлять в сторону юга и прикреплять только к внешней стене здания.

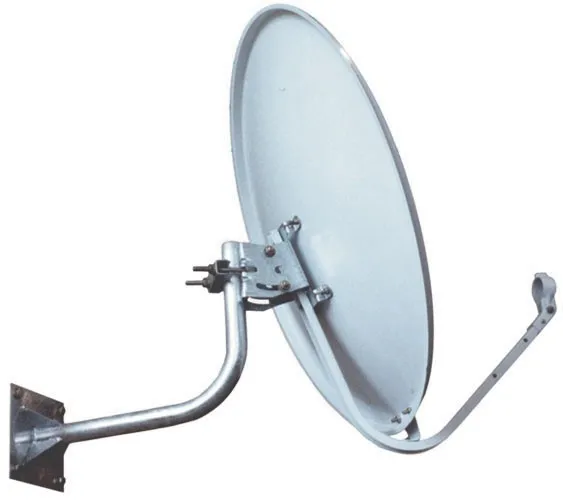

Как установить тарелку
Шаг 1. Для начала соберите антенну в соответствии с указаниями, которые содержатся в инструкции по использованию оборудования.
Шаг 2. Прикрепите кронштейн от антенны к стене. Элементы крепления следует выбирать соответственно возможной нагрузке от ветра, а также того материала, из которого состоит стена.
Шаг 3. Расположите конвертер внутри держателя, чтобы направление разъема смотрело вниз.
Шаг 4. Необходимо соединить кабель с конвертером, используя разъем F. Придерживайтесь следующей схемы:
- Освободите верхнюю изоляцию провода. Следует снять 15 мм, причем ни в коем случае нельзя допустить повреждений экранирующей оплетки.
- Расположите оплетку по длине вашего кабеля.
- Расположите по длине самой оплетки фольгу.
- Снимите внутреннюю изоляцию, освободив 10 мм.
- Накрутите до упора разъем.
- Освободите центровой проводник таким образом, чтобы он не выходил за пределы разъема более чем на 2 мм.
Шаг 5. Необходимо прикрепить кабель к конвертеродержателю с помощью стяжек или же изоленты.
Шаг 6. После этого следует загерметизировать F-разъем двумя слоями изоленты, на которую вам нужно нанести силиконовый герметик.
Шаг 7. Прикрепите спутниковую антенну на кронштейн.
Шаг 8. Присоедините к кронштейну кабель, используя при этом пластиковые стяжки или изоленту. Возле антенны нужно оставить длину провода (1 метр) про запас, этот кабель также следует прикрепить к кронштейну.
Дополнительная информация о монтаже антенны
Если вы решили установить приемное оборудование самостоятельно на наружной стене, то для крепления выбирайте качественные анкеры, чтобы возможный сильный ветер не сорвал крепление.
Как можно ближе установите к ресиверу ваше оборудование – не более 100 метров, даже если вы используете двойной или утолщенный кабель. Если же нет возможности так близко установить устройство, то вам нужно будет купить еще усилитель. Дополнительное оборудование в таком случае точно необходимо, а приобрести его довольно легко. Вы сможете найти усилитель в магазинах, специализирующихся на телетехнике.
Подключение приемника
Существует два способа, используя которые вы можете самостоятельно подключить приемник Триколор к своему телевизору:
- Можно подключить ресивер при помощи антенного кабеля (подключение на высокой частоте)
- Подключение при помощи обыкновенного кабеля, имеющего «скарт» разъем или «тюльпаны».
Если вы осуществляете подключение высокочастотное, то ваши действия должны выглядеть следующим образом:
- Подсоедините кабель к антенному входу вашего телевизора и соедините его с гнездом ресивера.
- После этого подключите приемник к электрической розетке с помощью шнура. Включите тумблер питания.
- На вашем экране высветится текст «Boot», а также номер телеканала.
- После того, как вы увидите надпись, запустите в телеприемнике автоматический поиск телеканалов. Отыщите канал, на котором на экране появится всем известная надпись «Нет сигнала». Это укажет вам на то, что подключение приемника было произведено верно.
Если вам необходимо низкочастотное подключение:
- Соедините ресивер при помощи кабеля, имеющего «колокольчики».
- Включите в розетку ваш ресивер и подождите, пока высветится «Boot», а после этого – число номера телеканала.
- С помощью пульта дистанционного управления от телеприемника установите видеорежим, то есть нажмите клавишу «A/V». В том случае, если вы увидите на экране «Нет сигнала», то вы правильно установили ресивер.
После подключения, проверьте, присутствует ли сильный сигнал, который должен поступать со спутника на ваше приемное оборудование. Попробуйте вывести на экран первый попавшийся вам телеканал. На экране вы должны увидеть его номер, который будет транслироваться от спутника на вашу тарелку, а также время и название передачи. Разумеется, вы еще не настроили антенну, поэтому вы увидите только синий фон экрана.
Настройка тарелки Триколор
Найдите на пульте вашего приемника букву «i» и нажмите на эту клавишу. Вы увидите на вашем экране шкалу качества и силы сигнала, которые помогут вам установить необходимые настройки спутниковой тарелки и приемника.
Для того чтобы настроить тарелку самостоятельно, вам необходимо будет позвать кого-то из членов вашей семьи, друга или любого другого помощника.
Попросите вашего помощника стать возле телевизора и сообщать вам, что будет появляться на экране, в то время как вы будете поворачивать тарелку понемногу в разные стороны.
Гораздо легче настроить свою тарелку, если у соседей уже установлена тарелка Триколор. Вы можете попросту скопировать ее положение. Самое главное, чтобы обе шкалы на экране были, как можно полнее заполнены.
Обратите внимание на то, что настраиваться сигнал необходимо начиная с вертикально установленного зеркала, которое вы будете перемещать в горизонтальную плоскость. Снова вам потребуется смотреть на экран телевизора. В том случае, если две шкалы почти заполнены, то вам удалось поймать сигнал правильно. Если вы это сделали, то на экране появится качественная картинка.
Однако если заполненной остается лишь одна шкала, то вы поймали сигнал не от Триколор и вам необходимо продолжать настройку.
После того, как вы настроите тарелку и приемник, вам следует зарегистрировать свое оборудование на сайте.
Регистрация приемника
Подробности регистрации вы можете узнать на сайте компании, на котором она и осуществляется. Прочтите внимательно инструкцию перед тем, как вы приступите к заполнению формы.
Укажите следующие данные:
- Номер смарт-карты Триколор.
- Идентификационный код приемника.
- ID-код карты.
- Паспорт абонента.
- Адрес, по которому установлено оборудование.
Файл договора вы можете скачать, после распечатать, обязательно подписать и отправить по адресу, который указан на сайте Триколор при помощи обычной почты.
В отсутствие подключения к интернету, вы можете зарегистрировать приемное устройство по телефону. Это займет больше времени, однако вам также пришлют по почте ваш абонентский договор. Вы обязательно должны получить гарантию на набор оборудования.
Недавно установить кондиционер в Москве было делом дорогим, сложным. 5 лет назад каждым могла быть проведена установка спутниковой антенны Триколор ТВ. Сегодня обстоятельства поменялись. Антенна не может быть установлена на стену, крышу здания без согласования с государственными структурами, владельцем дома. Корень проблем с волновыми каналами, представьте, чего стоит установка антенны Триколор своими руками. Цена комплекта составляет 9500 рублей, входит и подписка.
Интересная получается ситуация: вроде главный архитектор Москвы, борясь за внешний вид зданий процедуру согласования установки ужесточил, а комплект Триколор ТВ с приходом мастеров стоит 11000 рублей. Вспомним, с годовой подпиской, без установки составляет 9500 рублей. 1500 рублей разницы. Зачем ломать мозги, когда придут профи, настроят. Откровенно считаем, самостоятельно лезть на крышу просто глупо. Хотелось знать, считается ли установка на стену стандартной. Вроде как прикрепить антенну в пределах досягаемости из окна. Кабель короткий выйдет, имущество на виду.
В последнем случае монтажник покидает окно, сверлит дыру выше, загоняет анкерный крюк, продевает петлю, выходит над пропастью вешать антенну. Страховка, понятное дело, крепится внутри квартиры. Мастер сверлит дыры под кронштейн, ставит на место, наводит на спутник, затягивает болты. Прицеливание профи ведут по специальному прибору, который дома едва ли найдут обыватели. Причина, по которой следует предпочитать работу профессионалов: недорого, качественно! Вместо того, чтобы установить антенну Триколор самостоятельно.
Важно. Одно время установка провайдера велась свободно. Монтаж был обязанностью продавца, не услугой. На официальном сайте (акция) Триколор предлагалось изобличать пытающихся брать деньги.
- Владельцы старого оборудования, заплатив 3600 рублей, получат новое плюс годовую подписку пакета HD. Выгодно или нет, решайте сами.
- Триколор ТВ заключили договор с отечественным брендом Amedia. Упускается перечень трансляций, в общих словах названо: премьеры лучших фильмов, популярные сериалы. Бренд позиционируется как мировой, проверять достоверность поленились. Годовая подписка стоит 900 рублей – сколько на остальные каналы Триколор ТВ. Всего в Amedia три канала, различающиеся программой…
С 1 октября (2014 года) желающий, оставив заявку, может попробовать тариф Ночной в течение двух недель бесплатно. Подключенным, но не внесшим абонентскую плату, время дарится… Каждый может узнать, что транслируют, пока спят, решить, стоит ли платить дополнительные деньги.
Как сделать установить антенну Триколор ТВ без мастера
Антенна присылается в коробке, комплект составляют:
- Тарелка.
- Стойка конвертера в разобранном виде.
- Кронштейн для подвеса антенны.
- Конвертер.
- Инструкция.
Крепеж в комплекте, в книжечке нарисован порядок установки. Перед началом работ рекомендуется выписать координаты космического аппарата. Даны официальным сайтом Триколор ТВ, сложно найти указания по установке, но указания имеются. Посетите раздел Помощь, в Справочнике абонента выберите Первые шаги в мире «Триколор ТВ». Здесь найдете подраздел Как подключить и настроить. Скупо описывается процесс.
Итак, координаты… написано, «взять из таблицы», на страничке отсутствуют цифры. Данные приведены инструкцией, идущей в комплекте. Служба поддержки Триколор ТВ утверждает: угол места (вертикальный угол) разный для каждой марки антенны. Российский провайдер использует тарелки китайских производителей, расположение офсета отличается. Рекомендуется найти по компасу азимут, нацелить антенну, затем начинать поиск по вертикали.
Собрать антенну Триколор ТВ
В коробке идет много мелких деталей, избегайте перебирать, начните лучше кронштейном. Изогнутая, блестящая труба, позволяющая монтировать пару деталей. Заглушка, чтобы внутрь не попадали дождевые капли, во-вторых, крепежная пластина, добавляющая трубе устойчивости. Скрутите вместе обе детали, поставьте обратно заглушку. С кронштейном закончили.
Сборка антенны сложнее. Начать следует конвертером, поверх одевается хомут, схватывается. С обратной стороны хомута наживляются крепления, в будущем будут держать конвертер на изогнутой стойке. Конструкция вкупе оденется на вертикальную трубу кронштейна, регулировка азимута производится двумя неплотно затянутыми скобами.
Настройка угла места ведется вычурным механизмом, сформированным двумя деталями, одна прочно крепится к стойке, вторая соединяется с первой путем двух стержней формы буквы П, обеспечивающих взаимную подвижность, оборотная сторона содержит две скобы, помогающие вести настройка азимута. Просто внимательно соберите крепеж. Триколор ТВ использует круговую поляризацию, отсутствует надобность вращать конвертер. Просто закрепите на стойке.
Получатся две сборки, назовем глобально:
- Антенна.
- Кронштейн.
Схватив, следуйте к месту монтажа. Выбирается компасом направление, небо предпочитается чистое. По углу места можно орудовать транспортиром, сигнал приходит с космического аппарата. Наклон антенны сложно выставить… Конвертер смещенный. Начинается установка антенны Триколор своими руками:
Если профессионального прибора не имеется, то попробуйте поймать спутник телевизором. Некоторые модели «понимают» DVB-S2, но большинство – нет. Приставку нужно подключить: как настроить антенну на спутник, если телевизор лишен встроенного тюнера. Внешний (Триколор) поможет. Забиты для поиска частоты и названия каналов. Поэтому процесс автоматической настройки часто занимает минуту или около того. Кстати, приставку нужно активировать так, как это указано в инструкции. Через спутниковую антенну Триколор ТВ можно обновлять программное обеспечение тюнера. Касается в основном баз данных: спутники появляются все новые, нужно учесть этот факт…
Показали, как проводится самостоятельная установка антенны Триколор. Деталямиотличается. Из сказанного понятно: жителям городов установить антенну Триколор ТВ собственноручно получается невыгодным. За 1500 рублей, как было написано выше, монтажники возьмут тяжкий труд, при необходимости проконтролируем. Это касается в основном прочности крепления антенны Триколор ТВ. Парусность изделия такова, что порыв ветра нарушит прием. И не захочется в ненастную погоду лезть на крышу, в гололед может стать опасным.
Читайте также…
- Как оплатить триколор тв через мобильный телефон
- Пакет единый мульти от триколор тв
- Список регионов не доступен Триколор: решение проблемы
- Выясняем номер своего контракта с триколор тв
Телевидение компании Триколор пользуется популярностью, но для его использования необходимо установить и настроить антенну. Для этого клиент может вызвать специалиста, или самостоятельно выполнить монтаж тарелки. Поэтому давайте разберемся, как своими руками установить и отрегулировать спутниковую антенну.
Как установить и настроить спутниковую антенну Триколор правильно
Содержание1. Как выбрать место для установки тарелки? 2. Этапы сборки спутниковой тарелки 3. Регулировка антенны 4. В сухом остатке |
|---|
Как выбрать место для установки тарелки?
Перед установкой антенны нужно найти для нее подходящее место. Между тарелкой и спутником не должно быть любых препятствий: зданий, деревьев, металлических конструкций и т. д. На качество приема повлияют даже мелкие объекты, вроде листьев или стекол. Поэтому монтировать тарелку желательно на крыше, возле окна или на внешней стороне балкона.
Основные рекомендации:
- Тарелка должна находиться на высоте не менее 3 метров.
- Антенна должна быть направлена на юг, поскольку для телевещания используется спутник EUTEL SAT 36/b, который располагается над экватором.
- Тарелку не следует ставить возле водостоков, карнизов и других мест, где на нее будет попадать большое количество осадков.
- Антенну следует ставить в доступном месте. Это упростит подключение и дальнейшее обслуживание оборудования.
- Тарелку желательно размещать поближе к ресиверу. Чем меньше длина кабеля, тем лучше качество изображения. Если тарелка находится в 100 метрах от ресивера, нужно поставить усилитель.
После выбора места можно приступить к монтажу антенны.
Этапы сборки спутниковой тарелки
В базовую комплектацию антенны Триколор входит ресивер, провод, пульт управления, кронштейн, тарелка (зеркало), дуги и конвертер. Чтобы собрать оборудование нужно:
- Прикрепить к стене кронштейн. Для его фиксации используются анкера, гайки, шурупы и шпильки. Выбор крепежных элементов зависит от особенностей стены и силы ветра.
- Вставить конвертер в держатель. Чтобы защитить компонент от осадков, его разъем должен смотреть вниз.
- Подключить кабель к конвертеру при помощи F-разъема.
- Закрепить кабель на дуге при помощи стяжек, но можно использовать и изоленту.
- Загерметизировать соединение. Для этого можно использовать специальную термоусаживающуюся трубку либо изоленту, намотанную в 2 слоя и промазанную силиконовым герметиком.
- Зафиксировать тарелку на кронштейне. Регулировочные гайки нужно слегка затянуть, чтобы тарелка свободно поворачивалась.
- Закрепить на кронштейне кабель. Для этого подойдет изолента или пластиковые стяжки.
- Завести кабель в квартиру, при этом оставив метр шнура в запасе.
- Присоединить антенну к ресиверу, и подключить его к телевизору.
У многих абонентов возникают трудности при подготовке кабеля. Чтобы подключить антенну нужно зачистить провод, убрать «мочалку», обернуть очищенное место фольгой, и до упора накрутить F-разъем. Важно чтобы жила выступала всего на 2-3 мм.
Регулировка антенны
После сборки и подключения оборудования следует отрегулировать антенну. От ее положения зависит качество приема сигнала, поэтому к процедуре нужно подойти со всей ответственностью.
Сначала убедитесь, что тарелка смотрит строго на юг, и на ее пути нет препятствий. Затем установите угол места и азимут. Самостоятельно рассчитать правильное положение спутника сложно, поэтому абоненту Триколор следует воспользоваться таблицей с готовыми вычислениями.
Для настройки телепоказа нужно:
- Нажать на пульте ресивера кнопку «i» или
«f1». В открывшемся окне будет отображаться информация о силе и качестве сигнала. - Поставить антенну в вертикальное положение.
- Сдвинуть спутниковую тарелку в бок, примерно на 0,5-1 см. Этот этап повторяется, пока шкала качества и силы сигнала не заполнится минимум на 70%. После каждого изменения положения антенны нужно делать перерыв (3-10 секунд), чтобы ресивер успел заново настроиться.
«f1». В открывшемся окне будет отображаться информация о силе и качестве сигнала.
Регулировать спутниковую тарелку желательно вдвоем. Пока один человек меняет положение антенны, второй следит за сигналом. Если поблизости есть другие антенны Триколор, можно скопировать их положение. Это существенно упростит настройку телевещания.
Важно: Если шкала силы сигнала заполнилась, а уровень качества все еще низкий, значит, тарелка подключилась не к тому спутнику.
В сухом остатке
Абоненту, решившему самостоятельно установить антенну Триколор, нужно выбрать подходящее место для оборудования, собрать, произвести монтаж и настроить тарелку. В принципе, это можно сделать и своими руками. Однако, если разбираться в нюансах не сильно хочется вы всегда можете обратиться к нам, мы на этом «собаку съели».
1. Выбор места установки спутниковой антенны.
Для установки антенны нужен свободный обзор на спутник. Для Петербурга и Ленинградской области это направление с большой точностью соответствует направлению на солнце в 12.45 дня по зимнему времени и в 13.45 дня по летнему времени и высотой над землей 22 градуса. Азимут 173 гр., т.е. 7 градусов от Юга к Востоку. Чтобы узнать более точное направление на спутник воспользуйтесь сервисом DishPointer
На линии, с предполагаемого места установки, не должно быть посторонних предметов — например, зданий, деревьев или фабричных труб.
2. Собрать антенну согласно заводской инструкции по сборке.
3. Прикрепить опору антенны на стену и повесить антенну. Опору крепим на анкера или большие саморезы, с учетом порывов ветра опора должна выдерживать вес до 50 кг.
С особой осторожностью необходимо обращаться с зеркалом антенны, так как малейшие его деформации могут привести к резкому падению качества принимаемого сигнала.
4. Проложить кабель, установить коннекторы, при их помощи присоединить кабель к ресиверу и конвертеру.
5. Присоединить ресивер к телевизору — входящим в комплект ВЧ – проводом или соединительными шнурами типа колокольчики (RCA) или Scart (в комплекте с ресивером не поставляются).
6. Включить ресивер и телевизор, переключить телевизор на вход AV (если соединение установлено колокольчиками) или включить на телевизоре поиск каналов (если соединение установлено по ВЧ-входу).
7. Видим на экране надпись «НЕТ СИГНАЛА» — значит, вы на правильном пути.
8. На пульте нажимаем «Menu», видим список меню.
Нажимаем «Настройка» (НИЖЕ!!!! поиска каналов Триколор), вводим пароль 0000, нажимаем ручной поиск.
В открывшемся окне видим (внизу справа ) шкалы силы и качества сигнала. Ничего не нажимаем.
9. Идем к антенне, приблизительно направляем спутниковую антенну по азимуту (положение вправо/влево) в сторону того места, где находилось солнце в 12 часов 45 минут (зимнее время).
10. Устанавливаем примерный угол элевации (положение вверх/вниз) — по рисунку.
11. Далее, очень медленно (с небольшими паузами, так как сигнал цифровой и нужно время для раскодировки — примерно 2 секунды), не более чем на пол градуса за один раз, поворачиваем антенну, сначала только по азимуту, следя за шкалой силы и качества сигнала на экране телевизора, после каждого перемещения антенны. Затем меняем угол наклона на пол градуса и опять крутим по азимуту.
12. Поймав сигнал максимальной силы, подтяните гайки регулировки по азимуту и ищите максимальный сигнал по вертикали (вновь с небольшими паузами, не более чем на пол градуса за один раз). Подтяните гайки регулировки азимута.
13. Повторите все для более точной настройки, затяните все винты и болты.
14. Выход из меню кнопка exit правее кнопки меню. 15. После того, как антенна настроена, можно переходить к регистрации ресивера на сайте Триколор ТВ.
Самостоятельная установка спутниковой антенны «Триколор ТВ»
Данная статья предназначена для тех, кто по тем или иным причинам хотел бы попробовать самостоятельно установить спутниковую антенну, имея минимальный опыт в общении с этим оборудованием ( либо не имея такового вообще ), но в то же время — однозначно имеет навыки обращения с основным электромонтажным инструментом, имеет представление о способах подключения телеаппаратуры и управлении ею.
В данной статье будут рассмотрены только основные моменты стандартного монтажа без особого углубления в технические подробности.
Выбор спутниковой антенны.
Первое, на чем хотелось бы остановиться, — это диаметр «тарелки». С одной стороны, чем больше спутниковая антенна, тем выше уровень сигнала, и, как следствие, лучше устойчивость изображения в непогоду.
С другой стороны, при увеличении антенны ее диаграмма направленности становится более узкой ( антенна требует более точной настройки на спутник ), увеличивается «парусность» «тарелки» ( что потребует более серьезного подхода к крепежу и к поверхности, на которую планируется закрепить антенну ).
Кроме того, существует понятие «стандартный для данного оператора в данном районе диаметр антенны». К примеру, в Самарской области стандартный диаметр «тарелки» для приема «Триколор ТВ» — 0,55м , НТВ Плюс — 0,6м, Телекарта — 0,8м.
Установка Триколор своими руками.
Для самостоятельного монтажа ( в силу простоты ) более подходит «Триколор ТВ» с антенной 55см ( причем лучше, если российского производства — по причине более жесткой и надежной конструкции, а следовательно — большей надежности и долговечности ). Поэтому далее будем рассматривать именно этот вариант.
Этап 1. Выбор места установки антенны.
Проще всего предварительно выбрать место установки, оглядевшись вокруг — возможно, кто-то из близких или дальних соседей уже установил «тарелку».
Желательно только «контрольно» узнать, действительно ли именно Триколор установлен у них, так как надписи на антенне еще ни о чем не говорят, а заодно — и померять диаметр «тарелки» ( должен быть 55см «в ширину» или по меньшему
диаметру ).
Если же нужных вариантов не обнаружено, можно прикинуть место установки по солнцу ( для Самары спутник, с которого вещают «Триколор ТВ» и НТВ Плюс, находится примерно в той стороне, где солнце с 13.00 до 14.00 летом ).
Определив таким образом предварительно одну или две возможные стены, подходящие для установки, следует далее оценить «прохождение» сигнала со спутника в смысле отсутствия препятствий для этого.
Спутниковый сигнал — очень слабый, к тому же его частота чрезвычайно высока, поэтому с места установки «тарелки» не должно быть НИКАКИХ препятствий по направлению на спутник ( зданий, деревьев, даже выстиранного белья на соседнем балконе ! ).
Примерно оценить высоту спутника ( для Самары Eutelsat W4 — около 27,8град. над горизонтом ) поможет обычный разносторонний ученический треугольник ( один из его углов — 30град.).
Поверхность, на которую будет монтироваться кронштейн под «тарелку», должна быть как можно более жесткой и твердой.
Этап 2. Сборка и установка антенны, протяжка коммуникаций, подключение приемника и телевизора.
Инструкция по сборке антенны обычно идет в комплекте, поэтому скажем на этот счет только одно : желательно не лениться и прочесть ее внимательно, не собирать «тарелку» интуитивно.
После сборки устанавливаем антенну согласно вышеперечисленных рекомендаций, причем, так сказать, «с запасом, не впритык», чтобы в случае, если Вы несколько ошиблись с направлением на спутник, можно было откорректировать и отрегулировать всю схему впоследствии — при «ловле» спутника.
Далее протягиваем кабель от «тарелки» к месту установки спутникового ресивера. Тут ума много не надо, но все же несколько рекомендаций дадим.
Коаксиальный кабель лучше выбрать хороший китайский ( к примеру, морозостойкий Strong ), а для наружных работ или для укладки «навечно» в стены, пол, под гипсокартон — более качественный итальянский кабель ( к примеру, CAVEL SAT-50, SAT-703 и подобный ).
Кабель при проводке не следует резко изгибать и сильно растягивать, на перегибах лучше его обматывать изолентой или другим способом защищать от порезов и перетираний.
После этого — подключаем с помощью F-разъемов кабель к конвертору ( «головке» ) на антенне и к приемнику, а сам приемник — к телевизору согласно прилагающимся к ним инструкциям.
Этап 3. Настройка «тарелки» на спутник.
Для облегчения ориентировки желательно предварительно настроить спутниковые каналы ресивера на какой-то уже установленной антенне «Триколор ТВ» ( например, у родственников, знакомых или в магазине — при покупке оборудования ).
Если у Вас по случаю оказался специальный прибор для настройки спутниковых антенн, следуйте прилагающимся к нему инструкциям. Мы же остановимся на варианте, что у Вас такового не имеется.
В этом случае можно поступить двумя способами. Либо подтащить телевизор с ресивером к антенне и подключить временно коротким кабелем, чтобы самому визуально отслеживать появление изображения при «попадании» на спутник. Либо настраивать антенну вдвоем по принципу «один — вертит, другой — смотрит», переговариваясь по рации, телефону или непосредственно.
Итак, включаем всю задействованную аппаратуру в сеть. Если все подключено правильно, на экране ТВ появятся инфобаннер с номером и названием спутникового канала и надпись «Нет сигнала» или подобная ( причем лучше для настройки выбрать некодированный канал — без значка доллара в списке ).
Сначала желательно выставить «тарелку» по вертикали ( примерно ).
Для этого можно осмотреть уже установленную у кого-либо поблизости антенну. Если таковой не наблюдается, имейте в виду, что нижний край «тарелки» 0.55м производства ОАО «АЛМЕТ» должен указывать на «полседьмого» или «полшестого» ( смотря откуда смотреть ).
После этого начинаем аккуратно поворачивать антенну ПО МИЛЛИМЕТРУ в горизонтальной плоскости слева направо или наоборот, направляя ее примерно в том направлении, где по Вашим прикидкам находится спутник, одновременно отслеживая на телевизоре, не появится ли изображение.
Если в результате двух-трех «проходов» слева направо и обратно Вы ничего не выловили, то нужно изменить «завал» антенны в вертикальной плоскости ( сместив нижний край антенны сантиметра на три ) и повторить процесс ориетировки «слева направо».
И так — пока не появится изображение. Как только появилось изображение, нужно несколько зафиксиривать «тарелку», подтянув гайки ( где-то процентов на 50 ), и после этого «покачать» антенну в разных направлениях, надавливая несильно на края «тарелки» и смещая их сантиметра на 2.
При подобных манипуляциях изображение не должно «тормозить» и рассыпаться на «квадраты». Если данные артефакты наблюдаются, следует более точно отстроить «тарелку» по направлению в вертикали или горизонтали, ослабив крепеж.
После окончательной юстировки можно полностью затянуть гайки крепежа.
Этап 4. Можно заварить чай и наслаждаться просмотром «Триколор ТВ».
Если же после двух часов кручения-верчения «тарелки» на экране ТВ у Вас так и осталась «висеть» надпись «Нет сигнала», это может означать, что Вы чего-то не учли либо в чем-то ошиблись, либо условия установки в Вашем случае не являются стандартными ( присутствуют какие-то нюансы, которых Вы, как неспециалист в данной области, не «видите» ).
В любом случае, наши специалисты смогут помочь Вам в диагностике причин неудачи, их устранении, а также – в случае необходимости – смогут порекомендовать и реализовать более сложные технические решения, позволяющие решить Ваши проблемы с телеприемом.
См. также : Выбор спутникового ТВ и Выбор и самостоятельная установка эфирной антенны
Популярные предложения:
Установка оборудования
Является первым этапом и состоит из двух важных частей – установки тарелки с антенной и проводки всех кабелей от одного пункта системы к другому.
Антенна и тарелка
Антенна и тарелка от ТриколорТВ поставляется вместе с четкой инструкцией, как именно нужно устанавливать и монтировать их. Есть и дополнительные правила, соблюдая которые, вы обеспечите себе надежный и высокий уровень сигнала практически сразу же после установки:
- Обязательно соблюдайте наклон, прописанный для вашего региона – от этого будет зависеть, поймает антенна спутниковый сигнал или нет.
- Тарелка должна находиться вне помещения – устанавливать на лоджиях и застекленных балконах не рекомендуется, так как стекло будет создавать помехи.
- Между антенной и спутником не должно быть дополнительных препятствий в виде других домов, зеленых насаждений или любых строительных конструкций, способных прервать передачу.
- Обязательно нужно убедиться, что тарелка и антенна не устанавливаются под крышу (скат) или желоб для дождя. Так вы избежите повреждения оборудования во время непогоды.
- Вся конструкция должна «смотреть» на юг.
- Приемник рекомендуется ставить как можно ближе к антенне. Допустимый радиус равняется ста метрам, однако, чем ближе, тем сильнее и качественнее будет сигнал.
При сборе антенны и установке тарелки нужно также соблюдать несколько рекомендаций от ТриколорТВ:
- На оборудовании есть конвертер (см. инструкцию). Его ни в коем случае нельзя устанавливать вниз разъемом, поскольку это одно из мест, куда спокойно попадает влага во время дождя. Сигнал при этом упадет, а оборудование может и вовсе выйти из строя.
- Кронштейн-держатель для тарелки следует крепить как можно прочнее, особенно, если вы устанавливаете оборудование на ветреную сторону.
- Попервой не затягивайте гайки на кронштейне до конца при креплении тарелки – вам еще понадобится ее поворачивать, чтобы ловить сигнал, так что не фиксируйте сразу.
- Разъемы на кабель следует прикручивать, предварительно зачистив его с двух сторон примерно на 1.5 см.
Проводка кабеля
Провести кабель после всех манипуляций, дело несложное. Схема выглядит просто:
- Один кабель соединяет антенну и приемник.
- Второй кабель соединяет приемник и телевизор (если у вас не вай-фай передача).
Важным моментом является закрепление одной стороны кабеля у тарелки и антенны – делать это лучше всего изолентой, чтобы не повредить крепления чем-нибудь другим. Чаще всего именно из-за хлипко присоединенного кабеля у пользователей может пропадать сигнал.
Как настроить спутниковую антенну от Триколор ТВ
Провайдер предоставляет для просмотра ТВ каналов сразу 3 спутника. Настройку необходимо проводить именно на тот спутник, который проводит трансляцию в данном регионе.
спутники Eutelsat 36B и Express AMU1 36.0E для Европейской части РФ, Урала;
- спутник Express AT1 56.0E для Сибирского, Дальневосточного округа;
- жителям приграничных частей Уральского округа, можно настраиваться на любой из 3 спутников.
Полезно:
- Как вручную установить и настроить спутниковое ТВ
- Как выбрать спутниковую тарелку для дома и дачи
Настройка с прибором
осуществить самостоятельную настройку антенны «Триколор ТВ» помогут специальные приборы. Существует несколько видов специальных устройств, для определения качества получаемого сигнала. Прибор необходим для определения качества сигнала, поступаемого от спутника к антенне. Самым простым в использовании является прибор Sat-Finder. Этот прибор бывает электромеханическим и цифровым. Настройка при помощи механического прибора осуществляется следующим образом:
- Приготовить кусок кабеля длинной 20-30см, присоединив к обоим концам соединительные штекеры.
- Один конец кабеля подключить к конвертору (головке) антенны.
- Второй конец кабеля подключить к выводу LNB на приборе.
- Конец кабеля, идущего от домашнего ресивера подключить к выходу REC на приборе.
- Включить в сеть домашний ресивер и ввести в него данные о спутнике.
- Установить стрелку прибора чуть ниже центра шкалы.
Далее необходимо настроить качество сигнала, при помощи вращения антенны. В качестве ориентира для настройки, можно выбрать соседние антенны. Вертикальное положение определяется по горизонту. Градус наклона от 30 до 60. После получения сигнала, его качество увеличивается плавным поворотом корпуса антенны. Самым хорошим сигналом, является центр шкалы на приборе.
Настройка антенны при помощи цифрового прибора Sat-Finder. Он подключается аналогично, но не требует регулировки. В переднюю панель прибора встроены 3 шкалы. Настройка качества сигнала проводится до момента окрашивания всех шкал в зеленый цвет.
После получения качественного сигнала от приборов, их необходимо отсоединить. Далее подключить кабель от ресивера к конвектору. На заключительном этапе, ресивер включается на автоматический поиск и сохранение каналов.
Настройка без прибора
Настроить спутниковую антенну без прибора немного тяжелее. Для этого понадобится помощник или переносной телевизор. Настройка проводится следующим образом:
- Включить ресивер в положение показа качества сигнала по выбранному спутнику.
- Добиться вертикального положения спутниковой антенны.
- Медленно поворачивать антенну на 1 см в сторону, осуществляя поиск сигнала.
- Добиться более 70% качества сигнала, при помощи поворота антенны.
Настройка со смартфона
Осуществить настройку антенны «Триколор ТВ», можно при помощи смартфона. Существует большое количество программ, большая их часть является бесплатными. Общей функциональностью данных программ является определение места положения владельца смартфона и доступных для настройки спутников. Из самых популярных программ можно выделить Satellite Antenna Alignment и SatFinder. Также необходимо скачать программу для определения угла положения самого смартфона. Настройка проводится следующим образом:
- Нужно включить программу на смартфоне, для определения места положения по GPS.
- Определив место положение смартфона, программа выделит все доступные спутники для настройки.
- Выбрать спутник для настройки Триколор ТВ».
- Программа выдаст данные по азимуту и углу места. Азимутом является угол наклона север-спутник, угол места –это отношение спутника к земле.
- Согласно полученным данным, произвести настройку положения антенны. Для этого включить на смартфоне программу определения угла положения гаджета. Гаджет приложить к стойке, регулирующей вертикальное положение антенны и установить требуемый угол наклона. Далее приложить гаджет к самой чаше антенны и повернуть ее на требуемый угол в горизонтальной плоскости.
В процессе настройки положения, необходимо следить за уровнем сигнала на переносном телевизоре. По достижении 70 и более процентов сигнала, антенну необходимо закрепить в этом положении.
При настройке антенны следует учитывать некоторые немаловажные факторы.
Антенна устанавливается в месте, где нет близко стоящих высотных домов, сооружений, деревьев.
Антенна должна быть хорошо закреплена.
При отключении антенного кабеля от ресивера или конвертора, ресивер должен быть обесточен.
Осуществлять настройку только зная координаты спутника, его точное расположение и название.
При любых трудностях, при самостоятельной настройке, вызвать специалиста.
Расположение антенны
Антенна в спутниковой системе занимает первостепенное место. Это металлическое устройство напоминающее тарелку, концентрирует полученный от спутника сигнал в одной точке. Благодаря этому сигнал получается очень качественным. По специальным кабелям полученная информация поступает в ресивер. Здесь сигнал преображается и на экране отображается картинка. Существует несколько рекомендаций правильного расположения антенны:
Важно выбрать открытую местность чтобы траектория сигнала от спутника до устройства ничем не перекрывалась. Сигнал спутника не преодолеет стены построек
Также должно быть минимальное количество деревьев особенно с густыми кронами. Сигнал будет доходить плохо особенно во время ветреной погоды.
Фиксировать устройство лучше на самом высоком уровне, что существенно улучшит качество получаемого сигнала.
Лучше всего если ее расположить с южной стороны, именно здесь контакт со спутником будет самым лучшим.
Не самое лучшее выбирать место скопление влаги либо снега.
Облегчить процесс настройки телевизора близко расположенная антенна, чтобы не бегать к ней каждый раз.
Конструкция спутниковой антенны:
- Специальный удерживающий кронштейн;
- Непосредственно зеркало антенны;
- Кабель;
- Конвектор.
Для крепления кронштейна потребуется использовать анкерные болты
Важно провести надежную фиксацию чтобы положение тарелки даже при сильном ветре оставалось прежним. В противном случае в телевещание будут помехи или что хуже оборудование повредиться
Для крепления выбираются надежные основания. Хорошо если это несущие стены стройней. Они смогут обеспечить надежное крепление устройства. Также во время непогоды они остаются в одном положении предотвращая раскачивание антенны.
После выполнения крепления осуществляется соединение аннтены и ресивера расположенного дома с помощью коаксиального кабеля
Важно изучить инструкцию как это выполнить или просмотреть рекомендуемые видео
Как настроить тарелку Триколор ТВ на спутник самому без прибора?
Разобравшись в особенностях сборки антенны, следует обратить внимание на другие особенности установки
Особенно важно знать, где должна находиться тарелка, и каким должен быть правильный угол места расположения оборудования
В первую очередь следует соблюдать важнейшие требования к окружающему пространству. Вокруг не должно быть:
- высоких деревьев;
- многоэтажных зданий;
- радиовышек;
- источников сильного магнитного поля;
- крупных высоких объектов.
Между спутником и тарелкой не может быть видимых преград, поскольку принимаемый сигнал не сможет их преодолеть. Серьёзной помехой станет и сильное магнитное поле.
Разумнее всего размещать антенну на южной стороне дома, поскольку практически все телевизионные спутники расположены на экваторе. Кроме того, прибор должен быть направлен в сторону 36 градусов восточной долготы. Тем, кто не привык вычислять азимут, нужно ориентироваться на полуденное солнце. Желательно, чтобы конвертер был повёрнут именно в этом направлении.
Важно знать, что в Сибири могут использоваться немного другие ориентиры, поскольку эта территория обслуживается отдельным спутником.
Но направленность на экватор сохраняется.
Если у Вас остались вопросы или есть жалобы — сообщите нам
Как выбрать место для установки антенны?
Пример расположения антенны в многоэтажном доме
Для получения наилучшего качества сигнала выберите место расположения антенны в соответствии со следующими критериями:
- Открытая площадка без помех. Оптимальное расстояние от всех построек — 100 метров. Их не должно быть: башен, деревьев с густой листвой, небоскребов.
- Наивысшая доступная точка: стена или крыша.
- Внешняя сторона стены. Невозможно установить внутри балкона или чердака: сигнал будет искажаться.
- Южное направление. Спутник находится выше экватора, так что это положение обеспечивает качественную трансляцию.
- Защита от водостоков, сильного снега с крыши дома. Также стоит проверить, не отваливаются ли карнизы и другие элементы кровли.
- Чем ближе антенна к телевизору, тем проще ее установить.
Настройка антенны Триколор ТВ на спутник
Настройка спутниковой антенны Триколор на спутник производится следующим образом:
- Определяется место установки. Самое главное, обеспечить свободный доступ к месту сигнала, чтобы он не был загорожен высотными домами и деревьями. Это может затруднить его доступ. Линия наклона, которая соединяет спутник и антенну должна быть приподнята на 27-30 градусов от горизонта. Если этому мешает дом или деревья, то следует искать другое место. Устанавливать антенну нужно либо на крыше дома, либо за стеклом балкона. Нельзя ставить ее на покатые крыши, иначе зимой на ней будет собираться снег. Это может привести к поломке или плохому вещанию.
Обычно антенну собирают еще в магазине. Если этого не сделали, то сборку следует проводить строго по инструкции. На выбранном месте крепиться кронштейн на выбранных крепежах. Выбор последних зависит от материала стены, нагрузки и т.п. Это могут быть сверла, болты различного типа и т.д.
Подключение F разъема. Он позволяет соединить конвертер и кабель. С помощью изоленты все скрепляется и герметизируется F разъем (сделать это можно с помощью изоленты). Для этого ее попросту нужно смотать в несколько слоев. Если есть, можно использовать и силиконовый герметик. Разъем устанавливается легко и просто. Для этого кабель оголяется, вставляется в разъем и фиксируется. После этого сама тарелка устанавливается на кронштейн и прикручивается, но не сильно (так как все еще будет регулироваться).
Настройка антенны Триколор. Для начала следует выставить угол поворота антенны и азимут. Здесь все зависит от города. Устанавливать следует так, чтобы угол был равен 26,6 градусам, то есть, тарелку нужно наклонить на 3-4 градуса вниз. После этого подключить кабель к приставке конвертора.
Подключение к телевизору. Для этого потребуется все тот же разъем F. Делается это по инструкции, прилагаемой к антенне. Вначале кабель подключается к телевизору, а после его включают.
Настройка ресивера. Для этого нужно зайти в настройки и ввести пароль (обычно это четыре нуля). На экране появиться два индикатора, один из которых указывает на уровень подаваемого сигнала, а другой – на качество. Чтобы все настроить, следует отыскать правильное положение зеркала антенны, для этого ее двигают по горизонтали. Уровень сигнала должен стать максимально возможным. После, тарелку следует двигать вверх-вниз, чтобы добиться качества сигнала. Когда все будет настроено, тарелку следует окончательно зафиксировать в выбранном положении.
Антенна Триколор сильно зависит от погодных условий, качество сигнала при пасмурных и дождливых днях будет намного ниже, чем при ясных. Поэтому, устанавливать антенну лучше при идеальных погодных условиях.
Только после того, как все правильно подключено, можно начать поиск каналов, в инструкции все будет прописано.
Советы по самостоятельной настройке
- Перед тем, как начать установку антенны, лучше посмотреть у соседей, в какую сторону и под каким наклоном она стоит.
- Если через 20 минут спутник так и не пойман, лучше найти другое место для установки.
- Устанавливать антенну лучше всего вдвоем. Один человек устанавливает на крыше, а другой – следит за качеством изображения на телевизоре.
- Пин-код от ресивера лучше не менять, так как, если его забудете, то придется его перешивать.
- После того, как все каналы найдены, болты антенны следует хорошо закрутить.
- Если антенна настроиться на другой спутник, придется все заново перенастраивать.
- Закручивать болты следует аккуратно и плавно, чтобы не сбить сигнал.
- Регистрироваться на сайте Триколор следует после настройки.
Нужна помощь в установке или настройке Триколор ТВ? Обратитесь к специалистам «Телемир-ТВ», позвонив по телефону +7 (966) 060-35-60 или оставив заявку на сайте.
Как выполняется первоначальная регулировка?
- на ПДУ телевизора с помощью клавиши “Меню” открывается главное окно, в котором выбираются “Системные установки”;
- устанавливается время, соответствующее данному региону;
- указывается наименование спутника;
- в системе поиска прописывается Триколор ТВ;
- после выбора спутника выполняется подтверждение клавишей “Ок”.
На экране должны появиться характеристики уровня сигнала и качества в виде двух изменяющихся линий.
Как только выбран оптимальный вариант трансляции каналов, следует надежно зафиксировать антенну, чтобы она не изменила свое положение при резких порывах ветра. Все настройки должны быть сохранены, чтобы потом не настраивать тюнер заново.
Далее приступают к подключению приемника Триколор ТВ. Это может быть высоко и низкочастотный способ.
- Высокочастотное подключение (ВЧ) предусматривает использование антенного кабеля. Два оборудования (ресивер и телевизор) соединяются между собой в соответствующие гнезда (выход и вход). После чего тюнер подключается к электрической сети 220В и нажимается кнопка питания. На экране должна появиться надпись ВООТ с номером телеканала. Запускается автоматическая настройка, результатом будет канал с подписью нет сигнала.
- Низкочастотное подсоединение (НЧ) производится путем подключения простых проводов «тюльпан». Процедура подключения такая же, как и у ВЧ подсоединений. После подписи ВООТ при помощи пульта дистанционного управления выбирается видео режим телевизора A/V. Должно появиться сообщение нет сигнала, что соответствует правильности настройки. Путем переключения каналов на экране должны отображаться настоящее время, номер канала и его название. Если изображения нет и экран светится синим цветом, это означает, что антенна не настроена на прием (нет сигнала от спутника). Следует поправить угол приема на спутник. Хорошей подсказкой служит положение соседних тарелок.
Если сигнал не появляется, следует внимательно просмотреть правильность подсоединения кабеля и его целостность. С помощью ПДУ телевизора изменить переключение A/V несколько раз. В случае появления подписи Кодированный канал, это будет означать, что данный канал принадлежит собственнику и требует раскодировки.
Настройка ресивера Триколор заканчивается регистрацией на сайте компании с указанием необходимых данных.
Настройка каналов Как самостоятельно настроить ресивер Триколор ТВ? Выполняя в точности все последующие действия, можно корректно настроить каналы на своем телевизоре:
- Выбирается в “Меню” пункт “Настройка”.
- В появившемся окне указывается “Заводская настройка” и подтверждается нажатием “Ок”.
- Далее на ПДУ ресивера выполняется сброс настроек до заводских, путем нажатия на красную клавишу F1 (на некоторых пультах INFO). Подтверждают действия.
- Тюнер начнет процесс перезагрузки.
- По окончании перенастройки нажимают кнопку Standby.
- Далее выбирают русский язык для пользования ресивером и продолжают настройку кнопкой Далее.
- В появившемся окне указывают на оператора Триколор ТВ.
- Следующий этап – выставление текущего времени, выбор региона.
- Запускают автоматическую настройку и ждут ее окончания.
- После завершения необходимо сохранить установленные настройки.
Ресивер Триколор выведет качество вашего изображения на новый уровень
Есть еще одна особенность Триколор ТВ – бесплатные каналы, которые входят в список общефедеральных каналов и предоставляются населению совершенно бесплатно. Установить спутниковую антенну Триколор в своем доме или квартире, значит, быстро и легко осуществить мечту о качественном телевидении в своем жилище.
Компания довольно долго и успешно работает на рынке телекоммуникационных услуг и показала себя с наилучшей стороны. Триколор ТВ – общедоступное средство информации населения и не требует больших познаний в настройках и эксплуатации системы.
Регистрация приемника
Лишь после получения картинки на экране телевизора можно перейти к регистрации оборудования. Выполнить это действие можно несколькими способами. Сегодня доступны следующие варианты:
- на интернет-портале компании;
- в офисе Триколор ТВ или в автоматизированном центре. Регистрация ресивера выполняется после покупки прибора;
- в службе тех.поддержки, но при условии, что у клиента уже есть договор на абонентское обслуживание.
Внимание! Во время процедуры регистрации, владельцу оборудования придется указать не только модель ресивера, но и номер ID и личные данные. Суть регистрирования сводится к тому, что пользователь подтверждает свое право пользования оборудованием и услугами компании, поскольку у него есть абонентский договор с провайдером
Суть регистрирования сводится к тому, что пользователь подтверждает свое право пользования оборудованием и услугами компании, поскольку у него есть абонентский договор с провайдером.
Как настроить антенну на спутник Триколор
Для того чтобы поймать спутниковые каналы, нужно поставить соответствующую антенну, которая будет направлена на спутник оператора. При самостоятельной установке человеку потребуется:
- Перфоратор или дрель.
- Шуруповерт или отвертка.
- Набор гаечных ключей.
- Плоскогубцы.
- Компас.
- Нож.
- Изолента.
- Стяжки.
- Металлические винты.
Первое, что должен сделать клиент Триколор перед установкой антенны – выбрать подходящее место. Для хорошего приема сигнала она должна быть в точности направлена на спутник оператора. Он имеет координаты Eutelsat 36A / 36B 36°. Для правильной настройки потребуется воспользоваться компасом. С помощью прибора необходимо определить азимут (угол между севером и спутником) и направить тарелку под нужным углом.
В случае если разобраться с обычным компасом не получилось, рекомендуется обратиться к помощи программы Satellite Antenna Alignment. Ее следует скачать и установить на свой компьютер. Она поможет узнать азимут и определить угол, куда требуется поставить антенну.
Открыв программу, требуется ввести свои координаты. Интерфейс утилиты выполнен на английском языке, так что сделаем несколько пояснений:
- N – Северная широта.
- S – Южная широта.
- W – Западная долгота.
- E – Восточная долгота.
После ввода данных программа покажет углы для расчета азимута. Если высветятся отрицательные значения, то спутник поймать не получится, так как он находится вне зоны досягаемости.
Также в Satellite Antenna Alignment можно определить географическое направление не по азимуту, а по Солнцу. Чтобы это сделать, нужно указать свои координаты и текущую дату, а еще выбрать высоту 0 метров над уровнем моря для дальнейших расчетов.
В таблице появится несколько значений азимута. Нужно выбрать то, которое будет близко к аналогичному значению для спутника
Кроме того, следует обратить внимание на дату, когда спутник находится максимально близко. Именно в этот момент необходимо устанавливать антенну, чтобы она смогла принять сигнал
На представленной выше диаграмме световой день обозначен желтым цветом. Красная линия – угол направления спутника. Чтобы получить более точные координаты для установки, нужно ввести параметры своей антенны.
После того, как программа посчитает необходимые координаты, можно переходить к установке оборудования. Согласно инструкции нужно собрать антенну, закрепить на ней конвертор и закрепить конструкцию на кронштейне. Его следует закрепить вертикально к Земле.
Следующий этап – подключение антенны к ресиверу при помощи телевизионного кабеля. Показатель его волнового сопротивления должен составлять 75 Ом.
Как собрать мультифид
Сборка мультифида также сопряжена с некоторыми особенностями. В разборном комплекте изначально идут два неодинаковых “ушка”. Одно больше, другое меньше.
Маленькое одевается на собранную с пластиком трубку.
Большое крепится за центральную траверсу. При этом оба уха можно расположить относительно друг друга двумя разными способами.
На одном уровне или в разных плоскостях. Большинство монтажников располагают именно в одной плоскости.
Хотя если сделать наоборот, это позволит легче выполнить самую начальную настройку спутниковой антенны и сэкономит время при поиске дополнительных боковых спутников.
Головки в собранном виде окажутся на разных уровнях, одна выше, другая ниже.
Собственно, как и летают по горизонту сами спутники.
Но это конечно справедливо, если у вас конвертеры будут ловить три разных спутника. Когда две головки ловят один спутник, например Eutelsat 36E, но с разными пакетами программ, тогда размещайте их в одной плоскости.
А вот третью голову, монтируйте как описано выше. Разбежка между конверторами также зависит от диаметра зеркала. Чем меньше его размер, тем ближе головки будут расположены друг относительно друга.
После того как прикручена планка, постарайтесь хотя бы на глаз выставить головку так, чтобы центральная ось пластика (где сходятся две половинки литья), и это самое крепление к траверсе, оказались под углом 90 градусов. Далее все будет регулироваться относительно этого первоначального положения.
Порядок чередования мультифидов также имеет значение. Первым и ближним к тарелке должен располагаться тот мультифид, позиция спутника которого, ближе к вашему месту проживания.
Например, если вы живете за 40 градусом, то сначала на вашей тарелке должен идти Eutelsat 36.0E, далее Hotbird 13E, и последним Astra 5.0E. Тоже самое по аналогии с другими спутниками.
После закрепления тарелки на стене или крыше, прокладываете от этого места до тюнера или свитча коаксиальные кабели.
Каждый конец подписываете от какой именно головки он идет.
Если у вас дайсек, выходной кабель будет один.
Как установить тарелку
Шаг 1. Для начала соберите антенну в соответствии с указаниями, которые содержатся в инструкции по использованию оборудования.
Шаг 2. Прикрепите кронштейн от антенны к стене. Элементы крепления следует выбирать соответственно возможной нагрузке от ветра, а также того материала, из которого состоит стена.
Шаг 3. Расположите конвертер внутри держателя, чтобы направление разъема смотрело вниз.
Шаг 4. Необходимо соединить кабель с конвертером, используя разъем F. Придерживайтесь следующей схемы:
- Освободите верхнюю изоляцию провода. Следует снять 15 мм, причем ни в коем случае нельзя допустить повреждений экранирующей оплетки.
- Расположите оплетку по длине вашего кабеля.
- Расположите по длине самой оплетки фольгу.
- Снимите внутреннюю изоляцию, освободив 10 мм.
- Накрутите до упора разъем.
- Освободите центровой проводник таким образом, чтобы он не выходил за пределы разъема более чем на 2 мм.
Шаг 5. Необходимо прикрепить кабель к конвертеродержателю с помощью стяжек или же изоленты.
Шаг 6. После этого следует загерметизировать F-разъем двумя слоями изоленты, на которую вам нужно нанести силиконовый герметик.
Шаг 7. Прикрепите спутниковую антенну на кронштейн.
Шаг 8. Присоедините к кронштейну кабель, используя при этом пластиковые стяжки или изоленту. Возле антенны нужно оставить длину провода (1 метр) про запас, этот кабель также следует прикрепить к кронштейну.
Инструкция по настройке ресивера Триколор
Компания Триколор ТВ является крупнейшим оператором на территории РФ, который предоставляет услуги вещания цифрового сигнала высокого качества, спутникового интернета, оплаты и множества других спецпредложений. Способен транслировать до двухсот телевизионных каналов.
Качество картинки напрямую зависит от выбора места установки, а именно от качества поступающего сигнала на ресивер. Главным требованием для трансляции четкого сигнала, является прямая видимость тарелки и передающего спутника. Наиболее удобным местом для крепления антенны считается стена здания или его крыша. Нельзя устанавливать спутниковую антенну в помещениях и балконах квартир.
После того, как место определено, можно приступать к сборке тарелки, руководствуясь прилагаемой инструкцией:
- Конструкцию антенны надежно фиксируют к поверхности стены специально подготовленными крепежными элементами.
- Телевизионный кабель присоединяется к приемному блоку и крепится к кронштейнам.
- На конец кабеля надевается специальный разъем и подключается тюнер.
- Выполняется настройка каналов вещания при помощи пульта дистанционного управления.
В данном видео рассмотрим настройку ресивера Триколор:
Как собрать тарелку Триколор ТВ и установить главные элементы?
Вопреки распространенному мнению о том, что самостоятельно собирать и устанавливать спутниковую тарелку сложно, да и вообще, практически невозможно, это не так. Если знать точный алгоритм работы, действовать по инструкции, описанной ниже, можно справиться с задачей самостоятельно, не затратив много времени.
Итак, готовы удивить семью и друзей своим мастерством? Тогда поехали!
- Первым делом необходимо установить массивный кронштейн, который входит в комплект Триколор ТВ. Виды крепежа и инструментов зависит от типа стены — несущая она, или капитальная.
- Фиксируя кронштейн, нужно учесть, что конвертер, находящийся на нем, должен быть установлен по направлению вниз, чтобы защищать тарелку от засыпания осадками.
- Далее необходимо между собой надежно закрепить конвертер и кабель с помощью F-разъема. Для этого нужно будет освободить кабель от верхней изоляции не более чем на 10 мм. Далее необходимо плотно обернуть кабель экранирующей оплеткой и фольгой. Внутренний изоляционный слой тоже нужно удалить на 10 мм и максимально, на сколько это возможно, закрутить разъем.
- Заранее нужно подготовить стежки и изоленту, чтобы установить кабель в дуге держателя для конвертера.
- Герметизация является необходимой процедурой, от нее нельзя отказываться. Она должна распространяться по всей длине кабеля. В некоторых случаях может понадобиться силиконовый герметик.
- Затем необходимо зафиксировать антенну на кронштейн. Устанавливать ее нужно так, чтобы в любой момент имелась возможно вращать тарелку в разных направлениях.
- Последний этап сборки: снова понадобится изолирующая лента и стяжки, так как на кронштейне, кроме антенны, должен быть зафиксирован сам кабель. Если закрепить кабель с небольшим запасом, это впоследствии облегчит монтаж и ремонт устройства, если таковой понадобится.
Самый сложный этап на пути к спутниковому телевидению преодолен! Предлагаем перейти к монтажу телевизионного разъема.
Дополнительные манипуляции при установке антенны
После того как тарелка будет надежно прикреплена к наружной стене следует соединить ее с тюнером. Для этого используется специальный кабель, который нужно воткнуть в гнездо IN, расположенное на задней панели тюнера.
Обратите внимание, что для проведения синхронизации нужно использовать качественные кабеля. При подключении посредством дешевых дополнительных аксессуаров происходит частое нарушение сигнала
Это значительно ухудшает качество эксплуатационных характеристик. Как правило, все необходимое оборудование входит в комплект. Необходимость в замене возникает в том случае, если антенна располагается далеко от приемника
При подключении посредством дешевых дополнительных аксессуаров происходит частое нарушение сигнала. Это значительно ухудшает качество эксплуатационных характеристик. Как правило, все необходимое оборудование входит в комплект. Необходимость в замене возникает в том случае, если антенна располагается далеко от приемника.
Как настроить антенну на спутник Триколор
Для захвата спутниковых каналов нужно вставить соответствующую антенну, которая будет направлена на спутник оператора. При самостоятельной установке человеку потребуется:
- Перфоратор или дрель.
- Отвертка или отвертка.
- Набор ключей.
- Плоскогубцы.
- Компас.
- Нож.
- Изолента.
- Стяжки.
- Саморезы по металлу.
Первое, что должен сделать покупатель Триколора перед установкой антенны, — это выбрать подходящее место. Для хорошего приема сигнала он должен быть нацелен именно на спутник оператора. Он имеет координаты Eutelsat 36A / 36B 36 °. Вам нужно будет использовать компас, чтобы установить его правильно. С помощью прибора необходимо определить азимут (угол между севером и спутником) и направить антенну на нужный угол.
Если вы так и не смогли разобраться в обычном компасе, рекомендуется обратиться к помощи программы юстировки спутниковой антенны. Его нужно скачать и установить на свой компьютер. Это поможет вам найти азимут и определить угол, под которым вы хотите разместить антенну.
После открытия программы нужно ввести свои координаты. Интерфейс утилиты выполнен на английском языке, поэтому давайте сделаем несколько пояснений:
- N — северная широта.
- S — южная широта.
- W — западная долгота.
- E — восточная долгота.
После ввода данных программа покажет углы для расчета азимута. Если выделены отрицательные значения, спутник не сможет захватить, так как он находится вне диапазона.
Также в Satellite Antenna Alignment вы можете определять географическое направление не по азимуту, а по солнцу. Для этого нужно указать текущие координаты и дату, а также выбрать высоту 0 метров над уровнем моря для дальнейших расчетов.
В таблице представлены различные значения азимута. Вы должны выбрать тот, который будет близок к тому же значению для спутника
Также стоит обратить внимание на дату, когда спутник будет как можно ближе. Именно в это время необходимо установить антенну, чтобы она могла принимать сигнал
На диаграмме выше световой день обозначен желтым цветом. Красная линия — угол направления на спутник. Чтобы получить более точные координаты для установки, вам необходимо ввести параметры вашей антенны.
После того, как программа рассчитала необходимые координаты, можно переходить к установке оборудования. По инструкции нужно собрать антенну, закрепить на ней преобразователь и закрепить конструкцию на кронштейне. Он должен быть вертикально прикреплен к земле.
Следующим шагом будет подключение антенны к ресиверу с помощью ТВ-кабеля. Его характеристическое сопротивление должно составлять 75 Ом.
