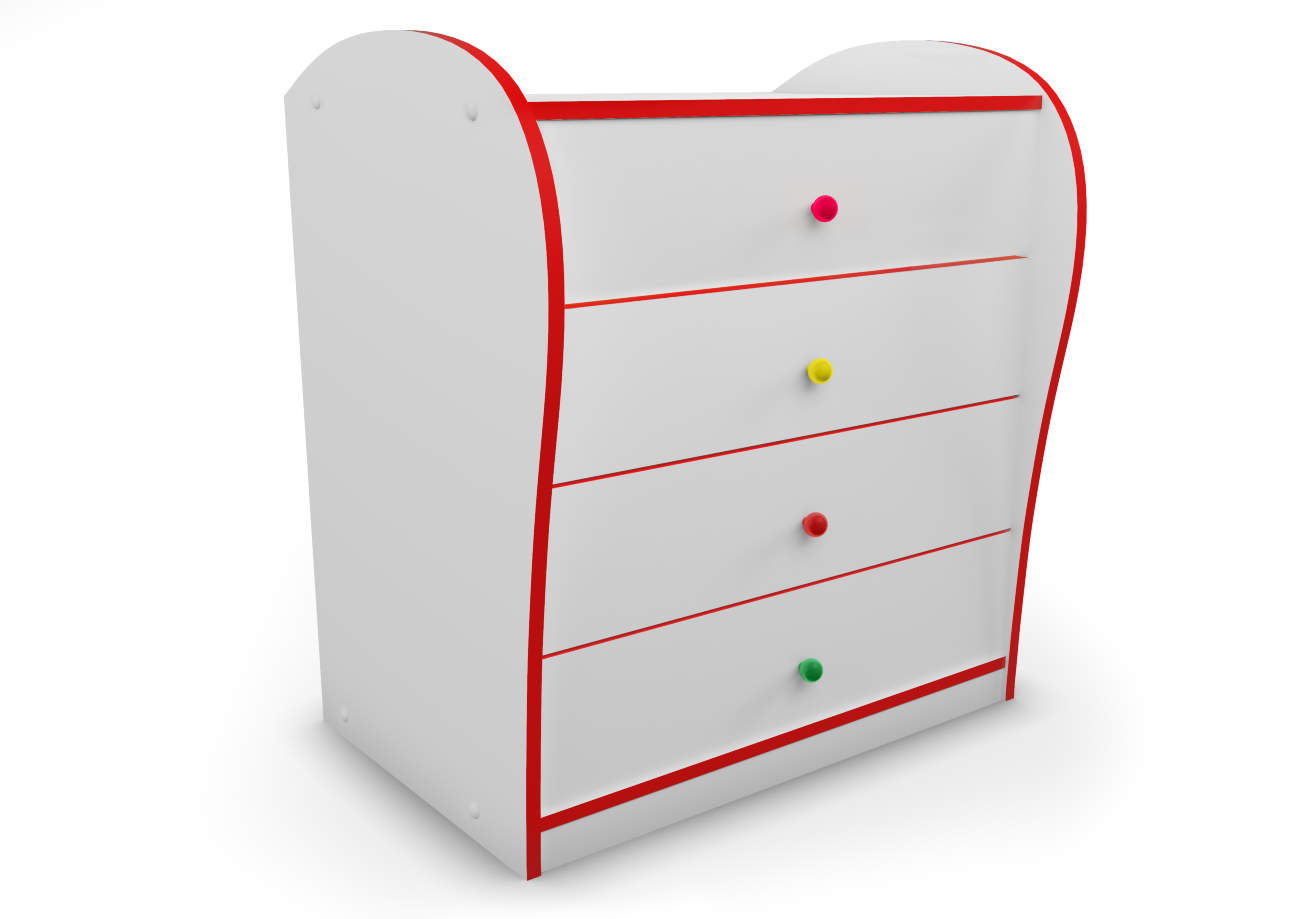

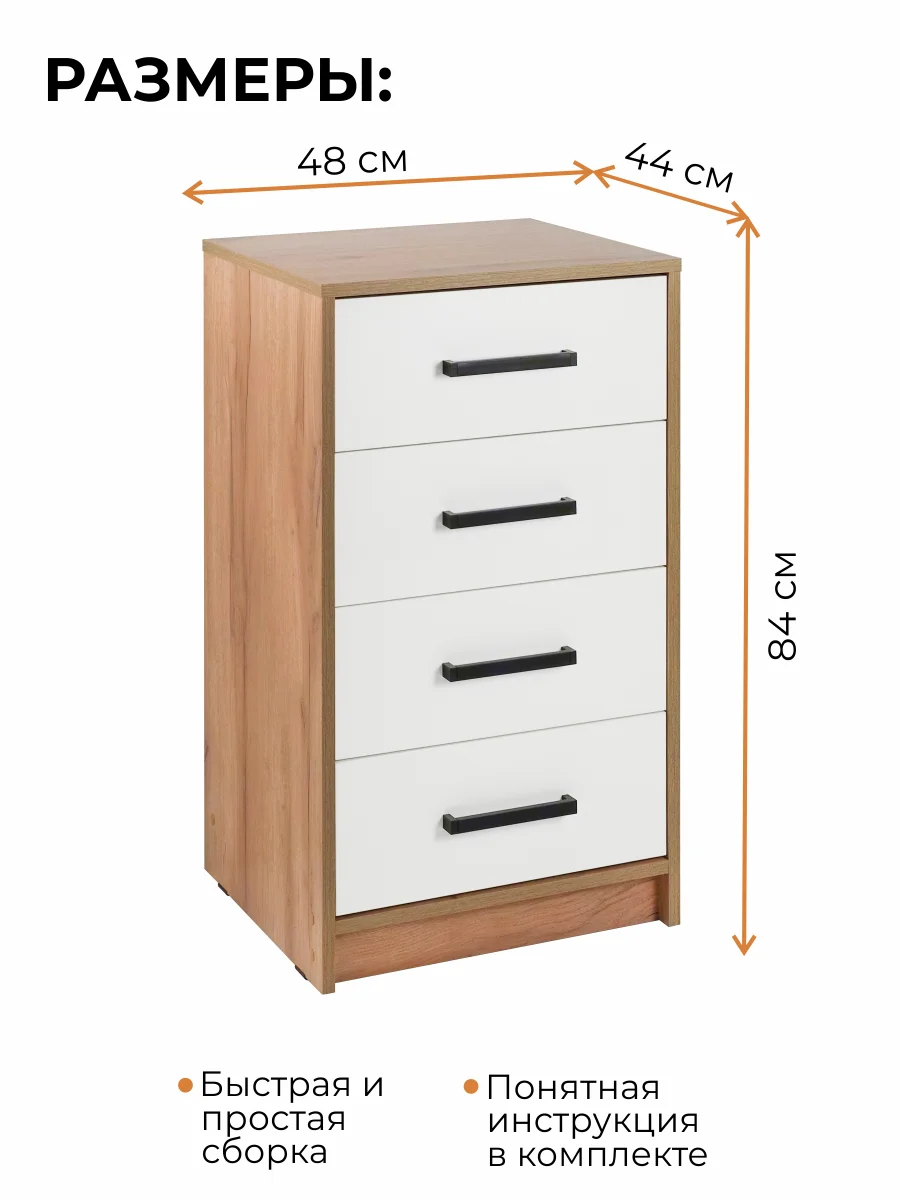

Инструкция по сборке комода с 4 ящиками с телескопической направляющей

Самыми популярными на сегодняшний день, по прежнему, остаются телескопические (шариковые) направляющие полного выдвижения.

Выглядят они вот так:

К их достоинствам можно отнести:

• Сравнительно не дорогая цена
• Плавный и тихий ход на протяжении всего срока службы
• Способны выдержать определенные нагрузки
• Износостойкость и прочность
• Легкость монтажа

Эти механизмы очень часто используют для выдвижных ящиков комодов, кухонных секций, шкафов купе и других подобных механизмов, с работой которых не хотят иметь проблем в будущем.

Расчет размеров выдвижного ящика

Чтобы правильно установить шариковые направляющие, давайте проверим, правильно ли вы сделали деталировку самого ящика.

Ширина

Согласно технологическим размерам проектирования мебели, в сборе ящик без фасада по ширине (между ним и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны. Именно столько заберет на себя толщина «телескопа».

Размеры ящика смотрите на схеме:

Длина

Размеры телескопических направляющих для выдвижных конструкций от 250 до 800 мм с шагом 50 мм:
250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и т.д.

В идеале по глубине ящик должен быть равен длине направляющей. Также не забудьте оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика.

Высота

По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.

Разметка мест крепления направляющих

Принцип установки направляющих намного проще, чем это может показаться на первый взгляд.

Телескопы (если зажать черные усики и вытянуть одну половину) разбираются на две части, одна из которых крепится на боковину ящика, а вторая на внутреннюю боковину комода.

Наша основная задача определить точные места этих креплений, прикрутить тремя шурупами каждую половину и завести ящик в комод, тем самым соединив направляющую в одно целое.

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.
На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.

Видео: установка направляющих на выдвижные ящики



Комод можно использовать для хранения самых разных вещей. При этом в интернет-магазине, что находится за много километров от дома, можно выбрать вариант, который идеально впишется в интерьер любого помещения. Но эти предметы продаются в разобранном виде. Соответственно, после покупки их придётся собирать. Самый простой вариант — обратиться за помощью к профессионалам, оплатив услуги. С другой стороны, это не сверхсложная задача, с ней можно справиться самому, нужно только узнать, как собрать комод.

Общие основы и правила

Этот универсальный предмет мебели очень удобен, с точки зрения того, что там можно спрятать много полезных вещей на свое усмотрение и для него нужно совсем мало места. Однако это зависит от того, какой вариант предпочитается. Современный рынок предлагает покупателю разнообразные стили и расцветки на любой вкус, например, модели Камелия, Грация, Пекин, Гранд, Рондо. Можно купить недорогой комод в сдержанном стиле или вычурный в виде вневременной классики. Но какой бы вариант ни был выбран, предмет нужно будет собрать.

Комоды Турин new и иные могут быть стационарными и мобильными. Последние модели, к примеру, Matrix, обустроены роликами со стопорами, их можно ориентировать в различные пространственные направления в помещении. Есть такие их группы:

• стеновые (будут у стены);
• подвесные (их возможно укреплять, к примеру, с поддержкой обычного кронштейна);
• сторонные (находятся вблизи мебели);
• островные (используются в качестве разделения).

Верхняя часть ящиков разнообразна: пеленальный столик, встроенное зеркало или гладильная доска.

Принципиально помнить, что перед тем, как начать собирать, нужно:

• Распаковать набор.
• Отыскать памятку по сборке.
• Выяснить присутствие всех компонентов.

Взглянуть на составляющие части, на их единство, отсутствие повреждений во время транспортировки. Тщательно выучить руководство по сборке и особенно её порядок. Затем надо приготовить все необходимое и только затем приступать к сборке.

Необходимые инструменты

Для сборки комода К800, 700, 1102 и других понадобится минимум приспособлений, которые есть практически в каждом доме.

А именно следующие:

• отвёртки для затяжки болтов или шурупов, также могут подойти обычные, но только с ними придётся потратить больше времени на сборку;
• молоток, так как нужно прибить заднюю крышку;
• рулетка, без неё сложно собрать предмет;
• шило, с его помощью можно делать отверстия, в которые будут вставлены шурупы.

В целях совершенствования обзора и удобства комодные части находятся на полу, а девайсы — в коробке. Эта обычная процедура необходима, чтобы не лишиться маленьких составляющих и ускорить процесс. А еще стоит выучить руководство, схемы и чертежи, чтобы избежать вероятных промахов, а вслед за тем собирать предмет меблировки помещения.

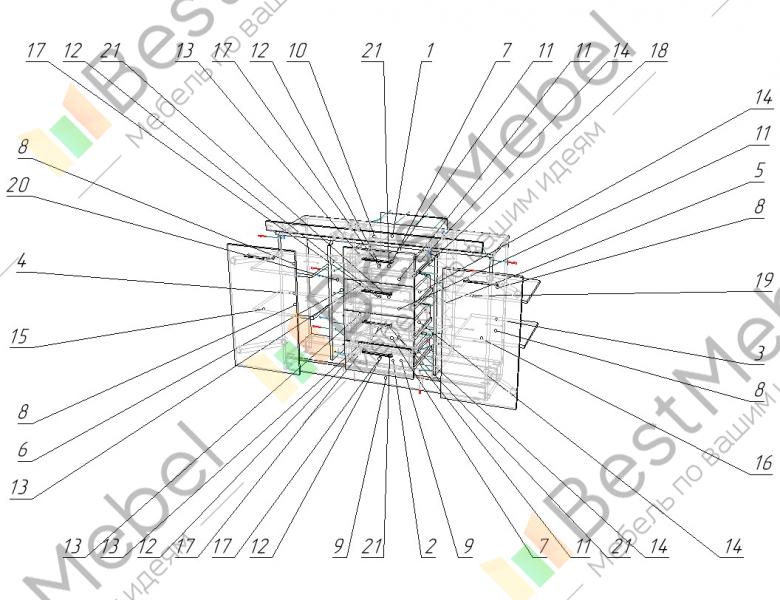

Разработанная схема сборки комода

Перед началом работ в модели венге или же иного цвета нужно выяснить присутствие всех частей. Руководство на отдельном листе должно содержать список того, что в упаковке. В том случае, если чего-то не хватает, следует незамедлительно обратиться в магазин, где была приобретена вещь.

Необходимым этапом сборки считается проверка изделия на присутствие всех важных элементов. Это следует проводить на этапе передачи комода от торговца клиенту, так как в противном случае обосновать неполную комплектацию изделия будет непросто. В том случае, если всё на месте, можно начинать сборку в любое удобное время. Вот инструкция пошагово:

• Прочесть руководство. Если при упаковке мебели его не положили, возможно пользоваться советами из иных источников.
• Вначале надо собрать каркас. С поддержкой стальных уголков крепится нижний конец. Они еще применяются для соединения боковых стен. Винты используются для крепления составляющих. Прежде всего требуется завинчивать их отвёрткой, что ускорит процесс.
• В горизонтальных звеньях просверлить отверстия для закрепления крышки. В качестве зажимов используют винты поперечником 4 мм.
• Сложить части, как предписано в инструкции, и ввести их в рамку. Особенное внимание требуется уделить монтажу направляющих, по которым станут передвигаться ящики. Перед их монтажом нужно выяснить точность измерений.
• Прикрепить заднюю крышку. Нередко для этого используют ДВП или же фанеру. Для её фиксации мастера в основном используют гвозди. Но чтобы сделать неопасное крепление, надо применять винты.

На последнем этапе выполняется установка ручек на ящики и иных декоративных составляющих.

Руководство по монтажу направляющих

Есть два типа устройств скольжения: роликовые и шариковые (телескопические). Любой из них имеет особенности. Но эти системы идентичны. Их делят на две доли: одна прикреплена к ящику, что гарантирует плавное скольжение, а вторая — к внутренней стенке боковой рамы.

Как правило, на части для крепления обозначены рельсы. Если нет, их нужно обеспечить самому. Для этого потребуются рулетка и карандаш. С обеих сторон следует направить внимание на однообразные промежутки на стенах корпуса. Фиксация направляющих выполняется по маркерам отвёрткой.

Установка элементов и завершение работы

Собранные части коробки должны быть установлены. Далее проверяется устойчивость конструкции на плоской поверхности. Детали должны плотно прилегать, без зазоров и искажений, ящики извлекаться плавно. При необходимости подтянуть болты и эксцентрики. Последним штрихом будут правильно прикрепленные колпачки. Самостоятельный процесс сборки завершен.

После монтажа основных элементов люксового комода на внутреннюю поверхность бортов корпуса и на ящики устанавливают направляющие. Если они установлены правильно, то смогут обеспечить плавный ход элементов и они не будут цепляться друг за друга.

Рекомендации мастеру

Человек, который не является профессионалом, быстро и легко соберет собственными руками роскошный комод Lux, следуя общим правилам.

Вот несколько советов:

• Сборка начинается от большего к меньшему, сначала основной корпус конструкции, а затем прикрепляются части.
• Чтобы устранить искажения, сборка должна выполняться на горизонтальной поверхности.
• Важно не повредить пластиковые и деревянные части комода.
• Во избежание опрокидывания комода, в случае если система имеет пеленальный столик стандарт, его нужно прикрепить к стенке, применяя уголки или же пластмассовые крепления.
• Если в модели задействованы вспомогательные части (зеркала, сменные поверхности), то руководство по сборке изменяется. Вспомогательные пластмассовые составляющие крепятся к готовому изделию с помощью отвёртки.

Таким образом, совершив ряд несложных операций, довольно легко собрать комод с выдвижными ящиками. Обладая мастерством проектирования корпусных изделий из ДСП, можно легко перейти к изготовлению сложных предметов, таких как шкафы. Собрать комод с зеркалом, в общем, также несложно.

Тем не менее, не имея хоть бы простых умений домашнего мастера и пригодного инструмента, не стоит всё же собирать мебель — предпочтительно обратиться за помощью к профессионалу. Квалифицированный специалист поможет собрать комод быстро и на должном уровне.
