Настройка мини АТС Aria Soho

Мини АТС Aria Soho — технический продукт, в котором используются специальные технические термины и знания.
Поэтому для получения от нас адекватной и понятной помощи Вам надо получить минимальные знания об этом Продукте.

На этой странице для Вас выложена развернутая информация об установке и настройке мини АТС Aria Soho.

Обязательно ознакомьтесь с информацией, представленной ниже.

Инструкции по технике безопасности при установке

Во избежание возгорания или поражения электрическим током и получения травм при прокладке телефонных линий обязательно соблюдайте изложенные ниже правила техники безопасности:
— Не прокладывайте телефонные линии во время грозы.
— Не устанавливайте телефонные разъемы во влажных помещениях за исключением телефонных разъемов во влагозащитном исполнении.
— Не прикасайтесь к оголенным телефонным проводам или клеммам, если телефонная линия не отключена от телефонной сети.
— Соблюдайте осторожность при прокладке телефонных линий.
— Во время установки следуйте инструкциям по снятию статического электричества.

Меры предосторожности при установке

Мини АТС Aria Soho предназначена для настенного монтажа или установки в стойку 19″. Не устанавливайте систему в следующих местах:
— Под прямыми солнечными лучами, в местах с высокой или низкой температурой, во влажных помещениях. Температурный диапазон: 0 ÷40°С.
— В местах, где возможны частые или сильные удары и вибрация.
— В пыльных помещениях или в помещениях, где возможно попадание воды или масла в систему.
— Рядом с источниками высокочастотных помех, таких как швейные машины или сварочные аппараты.
— Рядом с компьютерами,оргтехникой, а также рядом с микроволновыми печами или кондиционерами.
— Не закрывайте отверстия в верхней части корпуса АТС.
— Не складывайте системные платы друг на друга.

Меры предосторожности при прокладке кабелей

— Не прокладывайте телефонный кабель параллельно проводам электросети, компьютеров и т.п. Если кабель проходит рядом с такими проводами, проложите его в металлической трубе или используйте экранированный кабель и заземлите экранирующую оплетку кабеля.
— Не используйте ту же электрическую розетку, к которой уже подключены компьютеры или другая офисная техника. В противном случае в работе АТС могут наблюдаться сбои, вызванные работой перечисленного оборудования.
— Выключатели сетевого и батарейного питания АТС во время прокладки кабелей должны находиться в положении «Выключено».
— Неправильная прокладка кабелей может привести к нарушению работоспособности АТС.
— Если внутренняя линия не работает должным образом, то отключите телефон от линии и затем подключите снова, либо выключите и включите питание АТС.

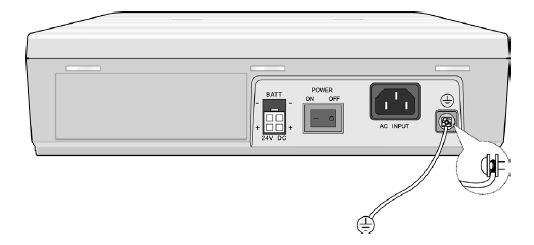

Подключение заземления

Необходимо заземлить корпус мини АТС Aria Soho:

Отверните винт против часовой стрелки и вставьте заземляющий провод, как показано на рисунке ниже, затем заверните винт и обязательно подключите заземляющий провод к «земле».
Правильно выполненное заземление обеспечивает защиту АТС от воздействия внешних помех, а также снизит риск поражения пользователя электрическим током в случае удара молнии.

ПРЕДУПРЕЖДЕНИЕ

Оборудование следует подключить в розетку с заземлением.
Заземляющий провод должен иметь зелено-желтую изоляцию. Поперечное сечение провода должно быть не менее 0.75 мм ² или AWG 18.
Рекомендуется, чтобы длина заземляющего провода не превышала 1метр.

Программирование мини АТС Aria Soho с компьютера

Если Вы хотите настраивать мини АТС с компьютера, то

скачайте и установите на своем компьютере PC Admin ― программа администрирования АТС (.zip ~10.72 Mb),
соедините мини АТС и компьютер кабелем USB — Подключение к мини АТС ARIA SOHO по USB (.ppt ~892 Kb),
запускайте программу и программируйте.

Программирование мини АТС Aria Soho с системного телефона (кратко)

Предварительно прочитайте описания в общем порядке, хотя бы для того, чтобы не задавать нам вопрос: «Как зайти в программу?«

Инструкции для пользователей > > Подробные описания по мини АТС Aria Soho > >

Программирование мини АТС выполняется на системном телефоне LDP-7224D с номером 100 (порт абонента с номером #00).

Вход в режим программирования:
1. На телефонном аппарате ( на каком? см. выше! ) снимите трубку или нажмите клавишу [MON].
2. Нажмите клавишу [TRANS/PGM] и наберите «* #» (Вы услышите подтверждающий сигнал).
※ введите пароль (если требуется) – телефон перейдет в режим программирования (Вы услышите подтверждающий сигнал).

После нажатия клавиши [TRANS/PGM] на дисплее появляется надпись:

3. Вход в каждую программу осуществляется нажатием клавиши [TRANS/PGM] и набором трехзначного номера программы.
В случае ошибочного набора нажмите [TRANS/PGM], чтобы вернуться в состояние ввода номера программы заново.

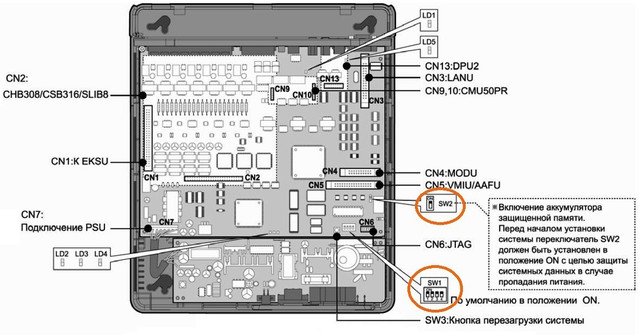

Первичный запуск мини АТС (инициализация системы)

Перед началом настройки мини АТС ARIA SOHO произведите её инициализацию согласно инструкции ниже.

Отключите питание от АТС.

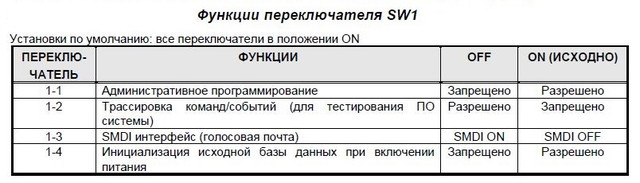

Установите все переключатели DIP (SW1) и DIP (SW2) в положение ON, (расположены на материнской плате АТС) .

Включите питание и дождитесь загрузки АТС.
С телефона с номером 100 войдите режим программирования и установите код страны = 7 (Программа 100).
Перезагрузите АТС (выкл. и вкл. питание).
После перезагрузки установите переключатель 4 на переключателе DIP (SW1) в положение OFF для установки защиты произведенных настроек.

Войдите в режим программирования с телефона и настройте мини АТС под ваши желания, используя нужные номера программ (см. ниже).

Программирование с системного телефона

После инициализации системы программирование возможно с системного аппарата LDP-7224D с внутренним номером 100 (порт #00).
Программирование системы может быть разрешено и другим абонентам (PGM 113 – Клавиша 1), но только один системный телефон может находиться в режиме программирования в данный момент времени.
Находясь в режиме программирования, телефон с номером 100 не может функционировать в нормальном режиме, так как при этом значения всех клавиш переопределены.

Примечания к программированию:

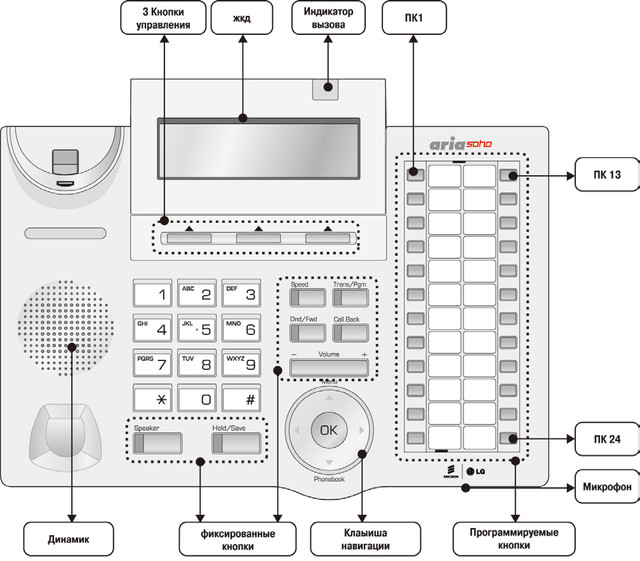

Программируемые кнопки (ПК) – это 24 кнопки, которые расположены справа на лицевой панели аппарата, — они используются для выбора поля данных и/или для ввода информации.
Цифровые кнопки на телефоне используются для ввода цифровой информации и выбора значений.
Кнопки [Speed] и [*] – иногда используются для удаления данных или для индикации окончания ввода данных.
Кнопка [Redial] – иногда может использоваться для удаления последней цифры или символа.
Кнопка [HOLD] – используется для сохранения внесенных изменений.

Настройка мини АТС Aria Soho

Ниже приводим номера программ, которые позволяют произвести основные настройки мини АТС Aria Soho.

178 + ПК1 ввести текущее время, ПК2 + ввести текущую дату + HOLD.
104 + 2 + HOLD. — выбрать номерной план АТС (рекомендуем=2).
164 + ПК1 + (номер абонента) + HOLD — назначение Оператора системы.

107 + ПК12 + 9 или 0 — установить префикс для выхода в город, (по-умолчанию = 0)
107 + ПК2 + ** + HOLD — установить ** для перехвата звонка с другого телефона, (по-умолчанию = *556)

182 + ПК2 + 090 + HOLD. + ПК3 + 010 + HOLD — Таймер Flash.
160 + ПК3 + (LAST – 1 ROUND – 0) + HOLD — порядок занятия городских линий.

Назначение внутренних номеров абонентов
105 + (Диапазон абонентов) + HOLD — для удаления всех номеров нажмите клавиши [SPEED] и [HOLD].

Назначение приёма входящих вызовов
144 + Задать диапазон внешних линий 01~03 + ПК1 + ввести 1 + диапазон абонентов (например, 100105 для диапазона 100-105).

Чтобы вызов поступал немедленно, введите 0 + HOLD.
Нажмите ПК1 ещё раз, не выходя из этой программы (144), введите 1 и задайте диапазон абонентов, например 110112.
Чтобы вызов поступал с задержкой, введите 1~9 + HOLD.

145 Просмотр приёма входящих вызовов.

Настройка исходящих вызовов

117 + (диапазон абонентов) ПК1 + 5 + HOLD — настройка доступа абонентов к группам внешних линий.

141 + (диапазон внешних линий 0103) + ПК1 + 02 (№ группы внешних линий) + HOLD (Гр.0 – группа персональных линий / Гр.9 – группа для неиспользуемых линий)

Класс сервиса COS
116 + (Диапазон абонентов) + ПК1(день) ПК2(ночь) + HOLD (01- без ограничений / 02- ограничение)

224 + COS 2 + ПК1 + ALLOW TABLE A + разрешение направления + HOLD
224 + COS 2 + ПК2 + DENY TABLE A + запретить направление + HOLD

224 + COS 3 + ПК3 + ALLOW TABLE B + разрешение направления + HOLD
224 + COS 3 + ПК4 + DENY TABLE B + запретить направление + HOLD

224 + COS 8 + ПК5 + ALLOW TABLE C + разрешение направления + HOLD
224 + COS 8 + ПК6 + DENY TABLE C + запретить направление + HOLD

225 + COS 5 + ПК1 + ALLOW TABLE + разрешение направления + HOLD
225 + COS 5 + ПК2 + DENY TABLE + запретить направление + HOLD

Разрешить направление под пароль

227 + (001-200) + ПК1 + (код авторизации) + HOLD + ПК2 + (01 на клавиатуре) + HOLD
Cистемный телефон TRANS PGM 23 – (код авторизации) – HOLD

Запретить направление внешней линии
141 + (# CO) + ПК2 + (4 на клавиатуре ) + HOLD

Отображение номеров абонентов по классам сервиса (COS)
130 + (ПК1-день ПК2-ночь) + номер(COS)

Тревожный вызов
226 + Индекс + Значение + HOLD Индекс: 01-10 Значение: # 9-0

Прописать на телефоне кнопки
115 + (номер системного телефона) + 1 на клавиатуре + (ПК01- ПК24) + Код/№ абонента + HOLD

Прописать номер и имя в ячейку скоростного набора
TRANS PGM + SPEED + номер ячейки + (городской или сотовый номер) + HOLD + имя + HOLD TRANS PGM + (ПК01- ПК24) + SPEED + номер ячейки + HOLD

Копирование назначения клавиш
125 + (номер абонента) + ПК1 + (номер абонента) + HOLD

Установить пароль администратора АТС
162 + (пароль 4 цифры) + HOLD

Отображение номеров абонентов по доступу к группам внешних линий
131 +(01 группа внешних линий )

Назначение приема входящего вызова на группу приемов входящих вызовов
144 +Диапазон внешних линий +ПК1-день ПК2-ночь + «2» номер группы (Ú 620 – Ú 629) +HOLD

Включить прием АОН с внешних линий
147 + Диапазон внешних линий +ПК1 (обычно — режим FSK)

Группы абонентов

190 + (номер группы *620…*629) + ПК1 + (тип группы 0-6) + HOLD
190 + (номер группы) + ПК2 + 1(ON) + HOLD
190 + (номер группы) + ПК3 + (номер абонента) + HOLD

Можно выбирать следующие группы (значение: 0 – 6)

0 – группа не назначена, 1 – циркулярная группа, 2 – терминальная группа,
3 – группа равномерного распределения вызовов, 4 – звонковая группа, 5 – группа внешней голосовой почты,
6 – группа перехвата.

191 + Номер группы + ПК7 + Значение (Тип назначения) + Значение: 1~4 + HOLD

1: Номер абонента
2: Номер группы
3: Номер голосового сообщения 00~70 (00: Не назначено)
4: Номер ячейки системного сокращенного набора (2000~2499)

191 + Номер группы + ПК8 + Значение (с) + HOLD — Таймер переполнения = 000~600

————————————————————————————————-

Включение режима DISA для внешних линий с типом сервиса «Normal»
140 + (Диапазон внешних линий) + ПК2 + (День/Ночь/Выходной) + ПК1 + 1 + HOLD + ПК2 + Номер сообщения (01-70) + HOLD

Ограничение длительности разговора при входящих внешних вызовах
112 + (диапазон абонентов ) + ПК19 + (1 ON) + HOLD — Включение ограничения длительности разговора
180 + ПК17 + Значение (мин) + HOLD — Таймер ограничения длительности разговора

Ограничение длительности разговора по внешней линии при исходящих вызовах
112 + (Диапазон абонентов) + ПК3 + 1(ON) + HOLD — Включение параметра
113 + (диапазон абонентов) + ПК12 + (1 ON) + HOLD — Таймер ограничения длительности разговора

Полный список номеров программ мини АТС Aria Soho >>
