Описание

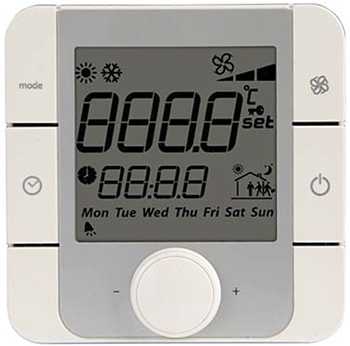

ПУЛЬТ УПРАВЛЕНИЯ HMI OPTIMA

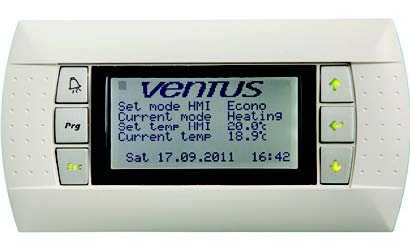

HMI for Optima controller HMI OPTIMA

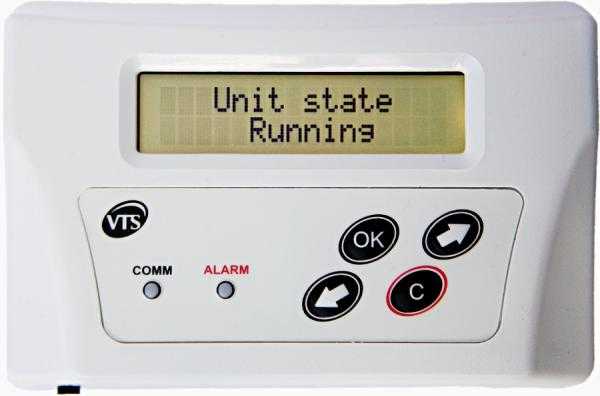

HMI Simple HMI OPTIMA

ФУНКЦИИ И ПРИМЕНЕНИЕ:

Задание и считывание параметров работы вентагрегата.
Выбор и конфигурация режима работы.
Установка режима работы по календарю.
Информация об аварийных состояниях.

ПАРАМЕТРЫ РАБОТЫ:

Напряжение электропитания: 230 В AC.
Частота тока: 50 Гц ± 1 Гц.
Напряжение питания цепей управления: 24 В AC.
Степень защиты: IP 20.
Температура окружающей среды: 0o
C..40o
C
