Сегодня поюзал основные функции бортового компьютера и вот мое описания этого процесса:
на «на 3 главных страницах» (переключаются правым джойстиком на руле) считываются:

1 страница:
— средний расход топлива;
— мгновенный расход топлива;
— температура за бортом;
— одометр.

2 страница:
«Накопленные данные», где показывается
-общий пробег после последнего сброса одометра;
-средний расход топлива после последней заправки;
-общее время в пути.

3 страница:
-пробег за сутки;
-средний расход за сутки;
-время в пути за сутки.

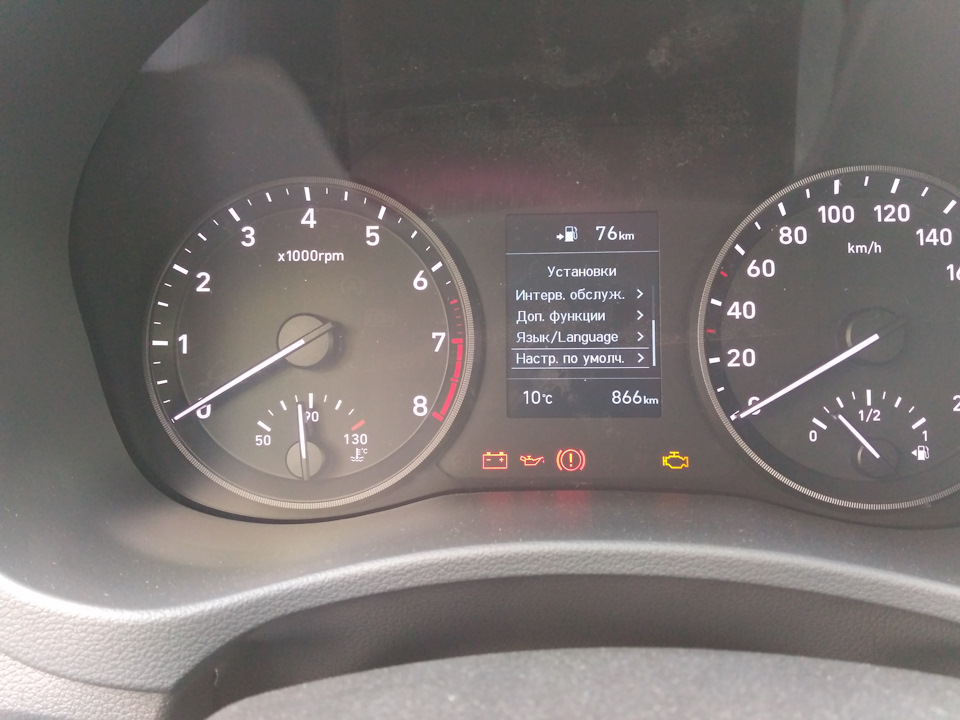

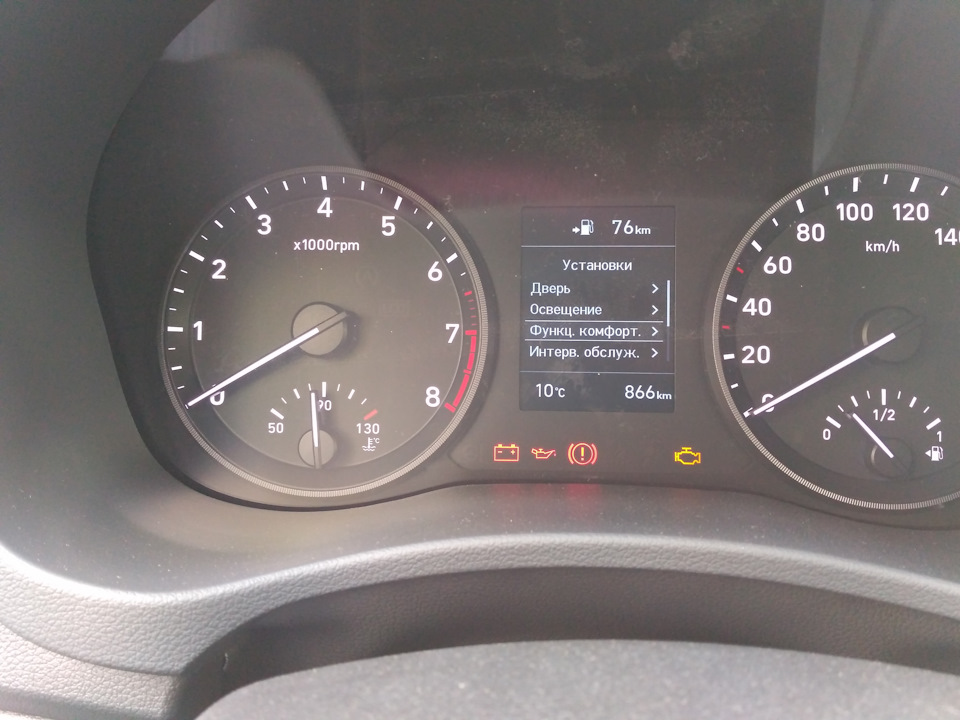

Далее вошел в общие настройки и там раздел «установки»:

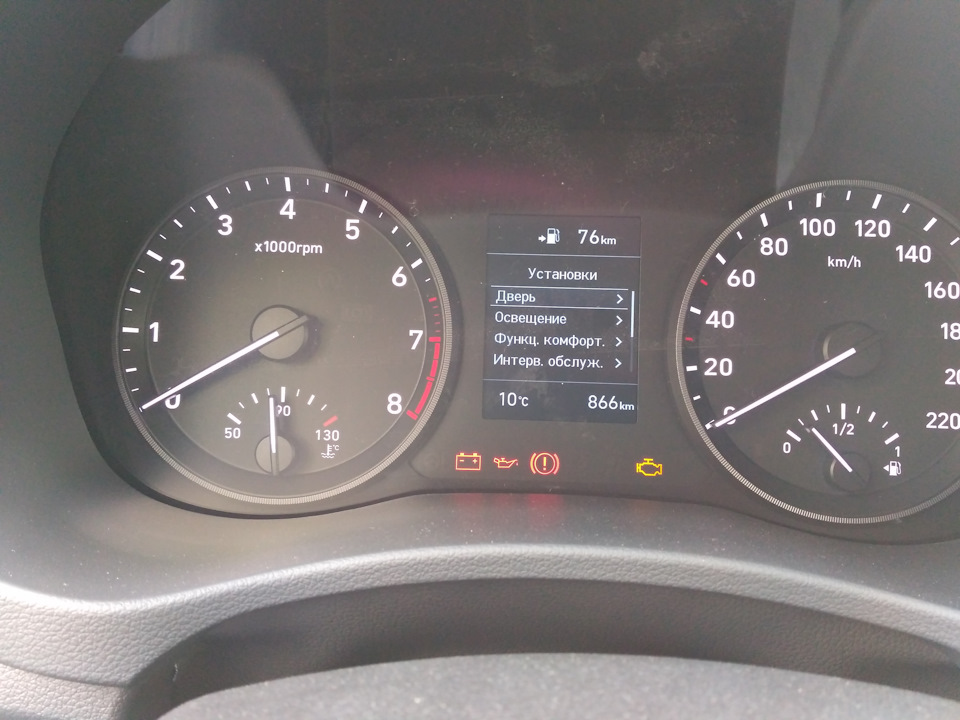

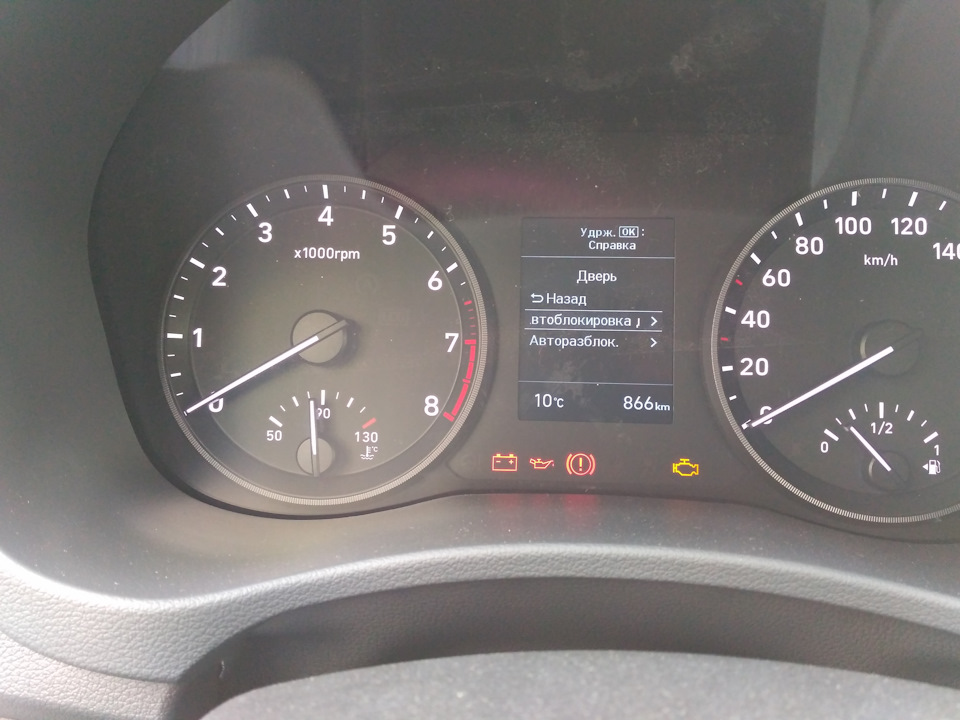

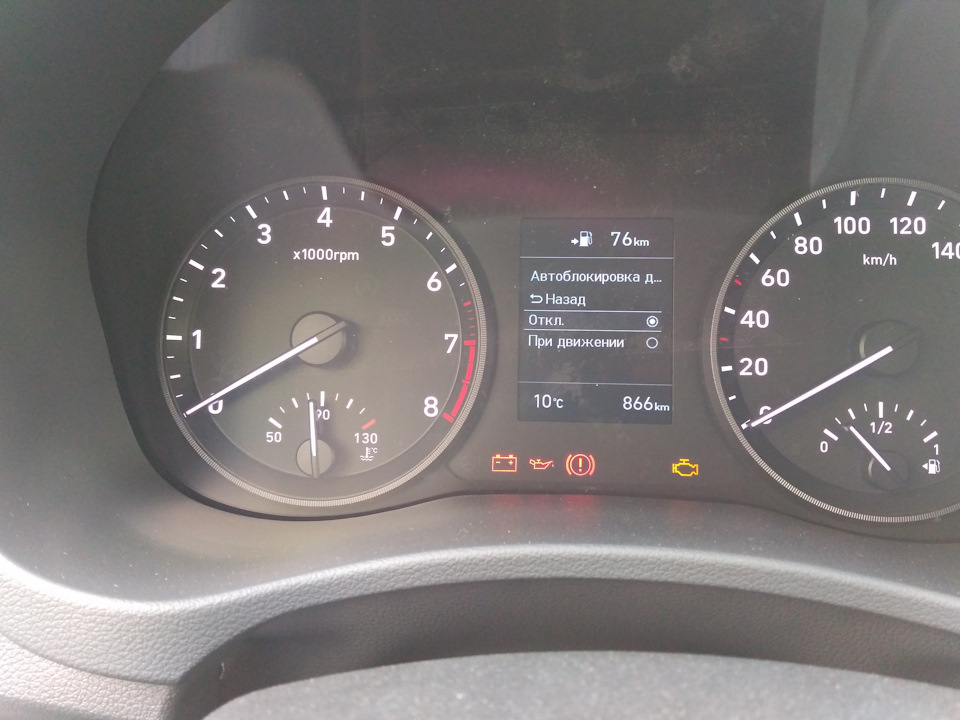

-«дверь»- включение и отключение автоблокировки дверей, я эту функцию отключил сразу-не очень удобна она оказалась, а чтоб оградить ребенка от случайного открытия задней двери, где он сидит, я на задней двери ключом зажигания включил крутилку и дверь сейчас открывается только снаружи.

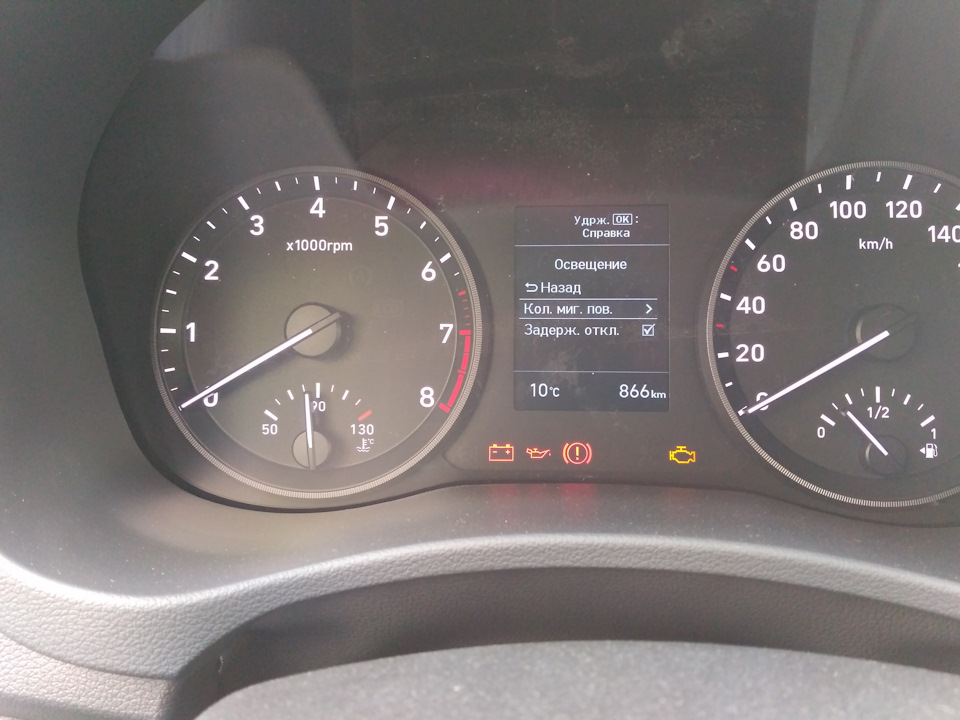

-«освещение»-регулировка количества миганий поворотниками при неполном включении рычага поворотников «Выкл», «3 мигания», «5 миганий», «7 миганий».

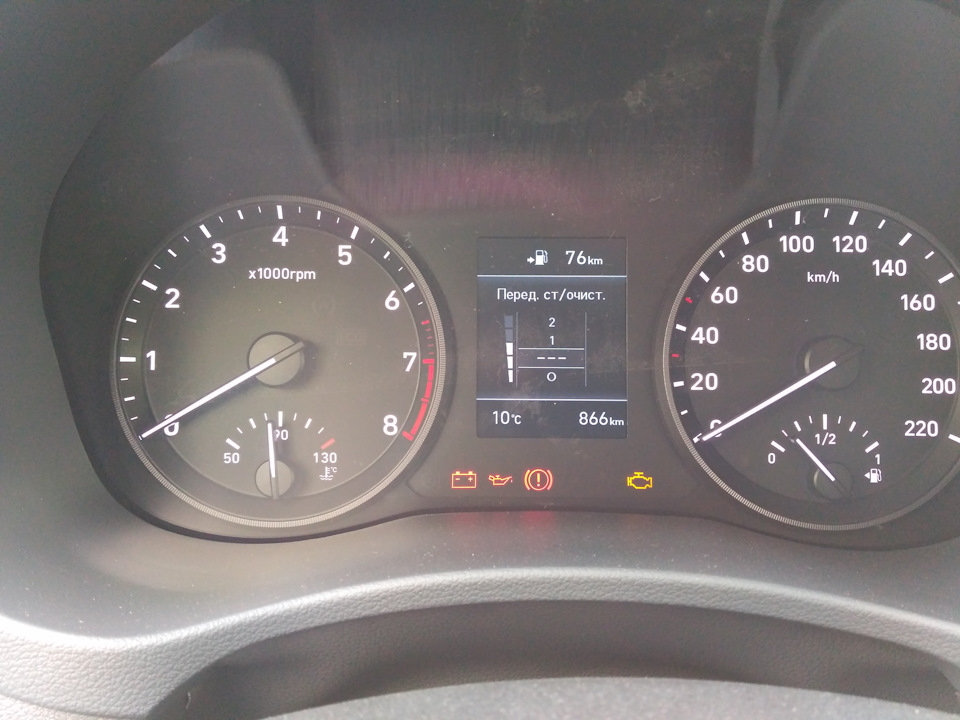

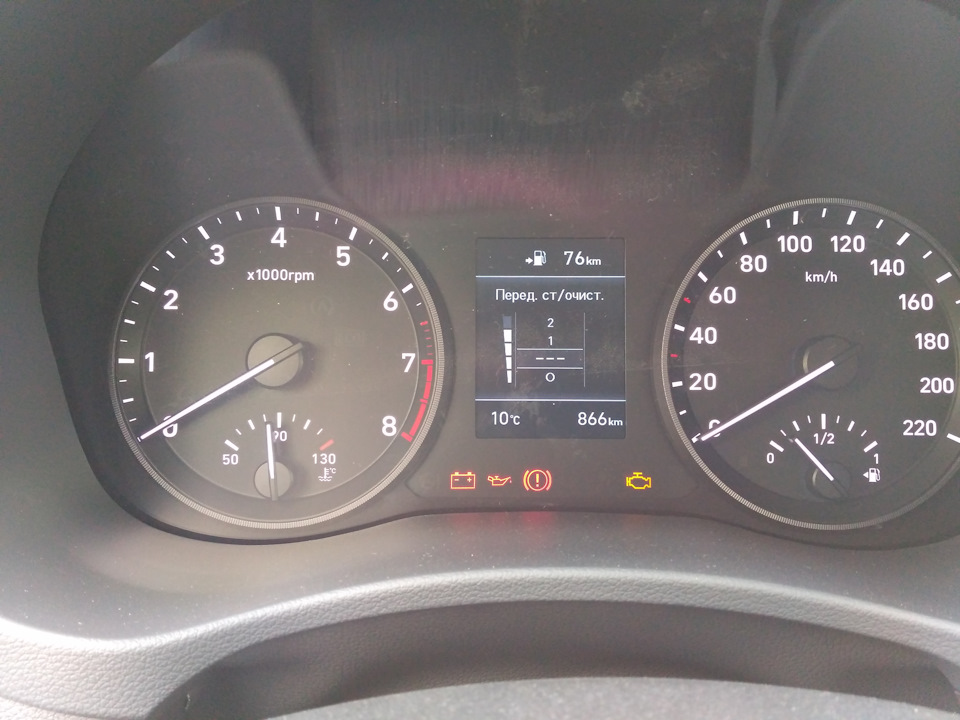

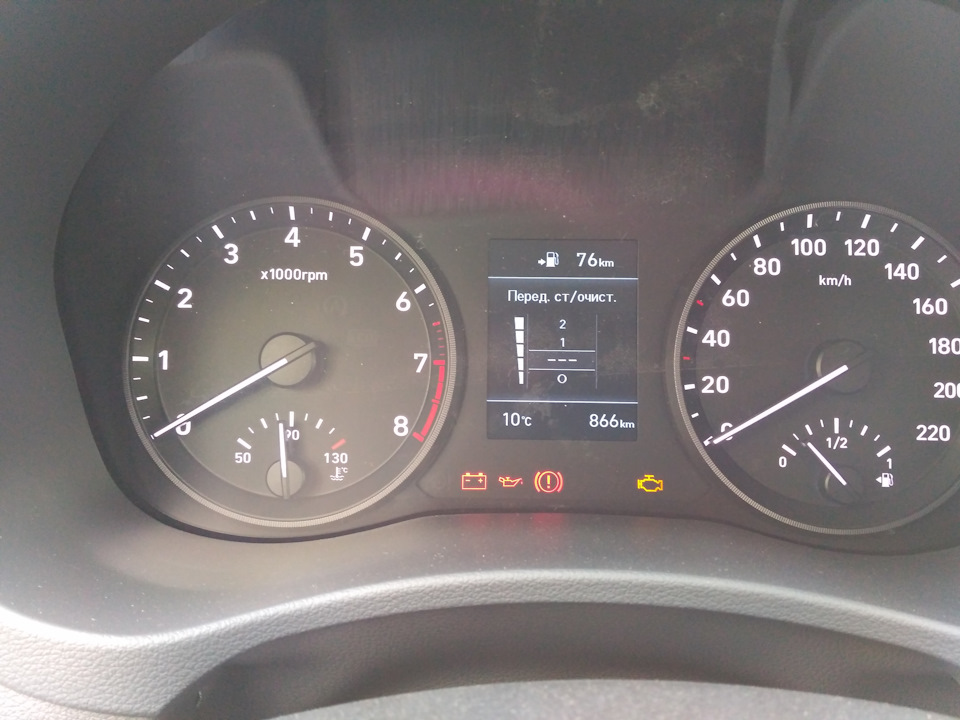

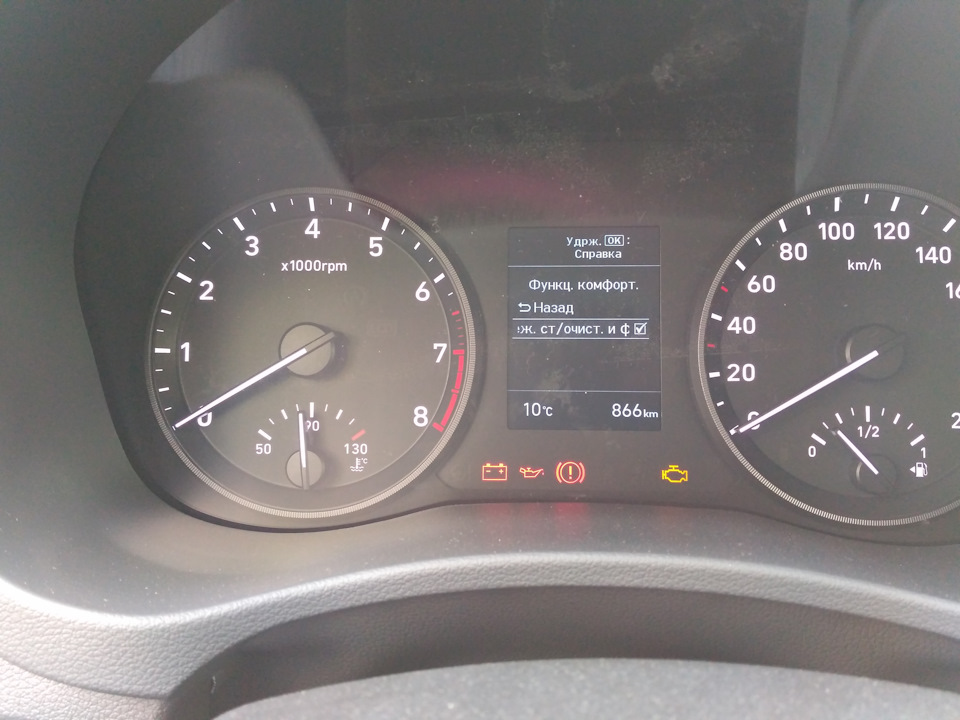

-«Функции комфорта» настройка частоты движения дворников в прирывестом режиме.

-«Интервал прохождения ТО»-можно настроить по пробегу и авто само будет напоминать, что пора ехать к ОД тратить денюжки.

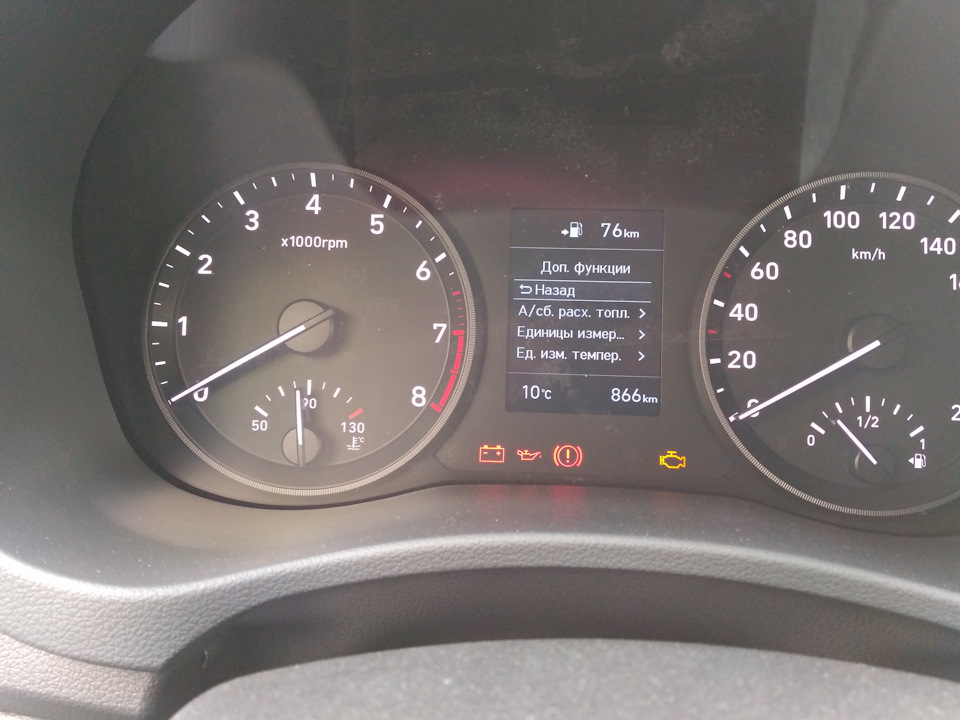

-«Дополнительные функции»- настройка автоматического сброса расхода топлива, единицы измерения и L/км или км/L, и единицы измерения температуры.

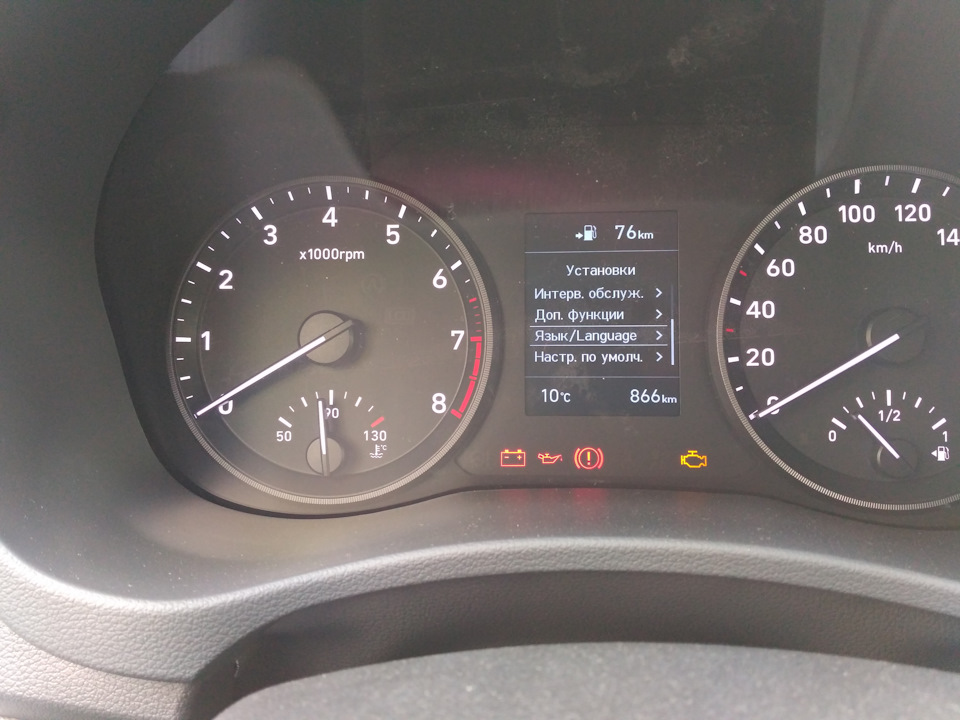

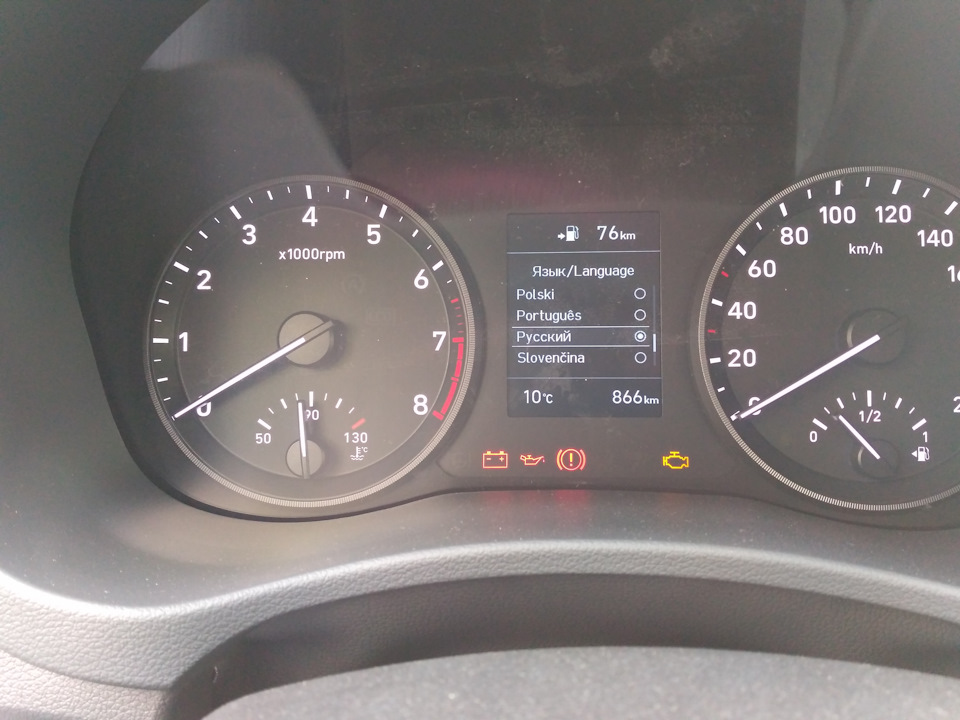

-«Язык/Language» настойка языка, на котором Вы будете общаться со своим «Соликом». Вообще я был удивлен количеством языков в прошивке компьютера…их реально много, даже не буду перечислять.

-«Настройки по умолчанию»- сброс или возврат к заводским настройкам
За качество фота не ругайтесь, фотал на телефон…
#solariscashback

Hyundai Solaris

Маршрутный компьютер

Маршрутный компьютер представляет собой информационную систему, которая отображает на дисплее информацию о поездке: запас хода на оставшемся в баке топливе, средний и текущий расход топлива, одометр, среднюю скорость, время в пути.

В зависимости от комплектации на дисплей также выводится информация о температуре наружного воздуха.

Для переключения режимов компьютера нажмите не более одной секунды на клавишу «TRIP» (поездка), расположенную на панели приборов.

Одометр А. В этом режиме на дисплее отображается расстояние, которое проехал автомобиль с момента последнего обнуления счетчика суточного пробега.

Рабочий диапазон показаний указателя от 0,0 до 999,9 км.

Удерживание кнопки «TRIP» в нажатом положении более одной секунды в режиме отображения пробега приводит к обнулению (0,0) счетчика суточного пробега.

Одометр Б.

Запас хода на остатке топлива в баке. Данный параметр отображает расстояние, которое может проехать автомобиль на оставшемся в баке топливе. Если расстояние составляет менее 50 км, после отображаемого значения мигает символ «—».

Средний расход топлива. Данный параметр отображает средний расход топлива с момента последнего сброса и рассчитывается на основе данных, полученных от датчика уровня топлива. Удерживание кнопки «TRIP» в нажатом положении более одной секунды в режиме отображения среднего расхода топлива приводит к обнулению показаний «—».

Текущий расход топлива. В данном режиме через каждые две секунды определяется текущий расход топлива на основании информации о пробеге и объеме впрыска топлива.

Средняя скорость движения автомобиля. Этот параметр отображает среднюю скорость движения автомобиля с момента последнего сброса счетчика суточного пробега. Удерживание кнопки «TRIP» в нажатом положении более одной секунды в режиме отображения средней скорости автомобиля приводит к обнулению показаний «—».

Время в пути. В этом режиме дисплей показывает полное время нахождения автомобиля в пути с момента последнего обнуления показаний. Даже если автомобиль стоит на месте, отсчет времени в пути продолжается, пока работает двигатель. Рабочий диапазон показаний указателя: от 00:00 до 99:59. Удерживание кнопки «TRIP» в нажатом положении более одной секунды в режиме отображения времени в пути приводит к обнулению показаний «—».

Источник

Как настроить бортовой компьютер на хендай солярис

Hyundai Solaris: Приборы

Спидометр служит для указания скорости движения автомобиля.

Он размечен в британской системе единиц измерения (миль/час) и/или в метрической системе единиц измерения (км/час).

Тахометр служит для указания примерного значения частоты вращения коленчатого вала в оборотах в минуту (об/мин).

Используйте тахометр для правильного выбора моментов переключения передач для предотвращения неустойчивой работы двигателя или его работы на повышенной частоте вращения.

Если дверь открыта, и Вы не запускаете двигатель в течение одной минуты, стрелка тахометра может немного отклониться в положение oN при неработающем двигателе. Это нормально и не влияет на точность показаний тахометра после запуска двигателя.

Не допускается работа двигателя при частоте вращения коленчатого вала, соответствующей КРАСНОЙ ЗОНЕ тахометра.

Это может привести к серьезному повреждению двигателя.

Указатель температуры охлаждающей жидкости

Этот прибор служит для указания температуры охлаждающей жидкости двигателя при нахождении ключа зажигания в положении oN.

Прекратите движение в случае перегрева двигателя. Если происходит перегрев двигателя, обратитесь к пункту “Если двигатель перегревается” в разделе 6.

Если стрелка указателя перемещается за зону нормальной работы по направлению к положению “Н”, это указывает на наличие перегрева, который может вызвать повреждение двигателя.

Никогда не открывайте крышку радиатора при горячем двигателе. Охлаждающая жидкость находится под давлением и может выплеснуться наружу, что приведет к серьезным ожогам.

Перед добавлением охлаждающей жидкости в расширительный бачок дождитесь, пока двигатель остынет.

Указатель уровня топлива

Указатель уровня топлива служит для указания примерного уровня топлива в топливном баке. Емкость топливного бака указана в разделе 8. В дополнение к указателю уровня топлива на автомобиле предусмотрена контрольная лампа низкого уровня топлива, которая загорается, когда топливный бак почти пуст.

На склонах или криволинейных участках дороги из-за перемещения топлива в баке стрелка указателя уровня топлива может колебаться. При этом контрольная лампа низкого уровня топлива может мигать, либо начать гореть постоянно раньше, чем обычно.

: Стрелка указывает, что заправочнаягорловина топливного бака находится на левой стороне автомобиля.

— Указатель уровня топлива

Выработка всего запаса топлива может подвергнуть опасности людей, находящихся в автомобиле.

После того, как загорится контрольная лампа низкого уровня топлива, или стрелка на указателе уровня топлива приблизится к точке Е, необходимо как можно скорее остановиться для заправки.

Избегайте движения, если уровень топлива очень низкий.

Отсутствие топлива может привести к пропуску вспышек в цилиндрах и стать причиной чрезмерной нагрузки каталитического нейтрализатора.

Одометр служит для регистрации пробега автомобиля.

Также он может оказаться полезным для определения времени выполнения периодического технического обслуживания.

Показания одометра отображаются всегда до тех пор, пока не будет выключен дисплей.

Одометр поездки (км)

TrIP A: Одометр поездки А

TrIP b: Одометр поездки В

В этом режиме на дисплее отображается расстояние, пройденное автомобилем с момента последнего обнуления одометра поездки.

Удержание кнопки “TrIP” в нажатом положении более 1 секунды, когда дисплей работает в режиме отображения пробега (TrIP A или TrIP b), приводит к обнулению одометра поездки (0.0).

Расстояние, которое автомобиль может пройти с имеющимся запасом топлива в баке (км)

В этом режиме бортовой компьютер показывает оценочное значение расстояния, которое автомобиль может пройти с имеющимся запасом топлива в баке, полученное на основании данных о количестве топлива в баке и расходе топлива. Если значение этого показателя составляет меньше 50 км (30 миль), на дисплее появится пустая строчка (—).

Средний расход топлива (л/100 км)

В этом режиме бортовой компьютер рассчитывает средний расход топлива на основании значений объема израсходованного топлива и пройденного пути с момента последнего обнуления показаний.

Значение общего объема израсходованного топлива определяется на основании данных о расходе топлива, получаемых компьютером.

Оптимальная точность расчета достигается при поездке на расстояние более 50 м (0,03 мили).

Удержание кнопки TrIP в нажатом положении более 1 секунды, когда дисплей работает в режиме отображения среднего расхода топлива, приводит к сбросу показаний до нуля (—.-).

Если скорость движения автомобиля после заправки более 6 л топлива превышает 1 км/ч, показание среднего расхода топлива обнуляется (—.-).

Текущий расход топлива (л/100 км)

В данном режиме через каждые 2 секунды производится вычисление текущего расхода топлива на основании информации о пробеге и объеме впрыска топлива.

Средняя скорость (км/час)

В этом режиме происходит определение средней скорости движения автомобиля с момента последнего обнуления показаний.

Даже если автомобиль стоит на месте, отсчет средней скорости продолжается, пока работает двигатель.

Удержание кнопки TrIP в нажатом положении более 1 секунды, когда дисплей работает в режиме отображения средней скорости, приводит к сбросу показаний до нуля (—).

В этом режиме на дисплее отображается полное время нахождения автомобиля в пути с момента последнего обнуления показаний.

Даже если автомобиль стоит на месте, отсчет времени в пути продолжается, пока работает двигатель.

Рабочий диапазон показаний указателя: от 00:00 до 99:59.

Удержание кнопки TrIP в нажатом положении более 1 секунды, когда дисплей работает в режиме отображения времени в пути, приводит к сбросу показаний до нуля (00:00).

В этом режиме отображается температура воздуха снаружи автомобиля.

Чтобы изменить единицы отображения температуры наружного воздуха (с °C на °f), нажмите и удерживайте в этом режиме кнопку TrIP больше 1 секунды.

• Автоматическая коробка передач

В этом режиме можно включить или выключить ЭКО-индикатор на комбинации приборов. Если нажать и удерживать кнопку TrIP дольше
1 секунды при включенном ЭКО-режиме, на экране отображается надпись eCo off и индикатор eCo выключается при движении. Чтобы отобразить ЭКО-индикатор снова, необходимо в режиме eCo off нажать и удерживать кнопку TrIP дольше 1 секунды, после чего на экране отобразится режим eCo oN.
Если в ЭКО-режиме нажать кнопку TrIP меньше чем на 1 секунду, режим переключится на одометр поездки.

• Механическая коробка передач

В этом режиме можно включить или выключить индикатор переключения механической коробки передач.

При выборе режима eCo-off на маршрутном компьютере, индикатор переключения механической коробки передач отображаться не будет

• Если автомобиль находится на неровной поверхности или если была отключена аккумуляторная батарея, функция определения расстояния, которое автомобиль может пройти с имеющимся запасом топлива в баке, может работать неточно.
Бортовой компьютер может не учесть дозаправки топливом, если его объем составил меньше 6 л (1,6 галлонов).
• Расход топлива (при наличии такой функции) и расстояние, которое автомобиль может пройти с имеющимся запасом топлива в баке, может изменяться в зависимости от условий движения, режима движения и состояния автомобиля.
• Значение оставшегося пробега до опустошения бака является оценочным показателем допустимого расстояния движения. Это значение может отличаться от реального доступного расстояния движения.

Сигнализатор обледенения дорожного покрытия (при наличии)

Когда температура снаружи автомобиля опустится примерно ниже 4°C (39.2°f), при включенном зажигании, символ снежинки будет мигать в течение 10 секунд, затем загорится и одновременно прозвучит звуковой сигнал.

Если сигнализатор обледенения дорожного покрытия сработает во время вождения, управляйте автомобилем с большим вниманием и осторожностью, воздерживаясь от чрезмерного превышения скорости, быстрого ускорения, резкого торможения, резких поворотов и т.д.

Источник

Маршрутный компьютер Hyundai Solaris

Маршрутный бортовой компьютер Хендай представляет собой информационную систему, которая отображает на дисплее информацию о поездке: запас хода автомобиля Хендай на оставшемся в баке топливе, средний и текущий расход топлива, одометр, среднюю скорость, время в пути.

В зависимости от комплектации на дисплей также выводится информация о температуре наружного воздуха.

Бортовой компьютер Хендай Солярис.

Для переключения режимов компьютера нажмите не более одной секунды на клавишу «TRIP» (поездка), расположенную на панели приборов.

Кнопка TRIP Хендай.

Одометр А. В этом режиме на дисплее отображается расстояние, которое проехал автомобиль с момента последнего обнуления счетчика суточного пробега.

Рабочий диапазон показаний указателя от 0,0 до 999,9 км.

Удерживание кнопки «TRIP» в нажатом положении более одной секунды в режиме отображения пробега приводит к обнулению (0,0) счетчика суточного пробега.

Суточный пробег A (TRIP A).

Примечание:

Одометр Б. То же самое, что и одометр А, просто еще один счетчик суточного пробега.

Суточный пробег B (TRIP B).

Запас хода на остатке топлива в баке. Данный параметр отображает расстояние, которое может проехать автомобиль на оставшемся в баке топливе. Если расстояние составляет менее 50 км, после отображаемого значения мигает символ «—».

Примерный пробег на остатке топлива (км).

Средний расход топлива. Данный параметр отображает средний расход топлива с момента последнего сброса и рассчитывается на основе данных, полученных от датчика уровня топлива. Удерживание кнопки «TRIP» в нажатом положении более одной секунды в режиме отображения среднего расхода топлива приводит к обнулению показаний «—».

Средний расход топлива на 100 км Хендай Солярис.

Обнуленный счетчик среднего расхода топлива.

Текущий расход топлива. В данном режиме через каждые две секунды определяется текущий расход топлива на основании информации о пробеге и объеме впрыска топлива.

Текущий расход топлива на 100 км Хендай Солярис.

Средняя скорость движения автомобиля. Этот параметр отображает среднюю скорость движения автомобиля с момента последнего сброса счетчика суточного пробега. Удерживание кнопки «TRIP» в нажатом положении более одной секунды в режиме отображения средней скорости автомобиля приводит к обнулению показаний «—».

Средняя скорость (км/ч).

Время в пути. В этом режиме дисплей показывает полное время нахождения автомобиля в пути с момента последнего обнуления показаний. Даже если автомобиль стоит на месте, отсчет времени в пути продолжается, пока работает двигатель. Рабочий диапазон показаний указателя: от 00:00 до 99:59. Удерживание кнопки «TRIP» в нажатом положении более одной секунды в режиме отображения времени в пути приводит к обнулению показаний «—».

В статье не хватает:

Источник

Как настроить бортовой компьютер на хендай солярис

Приборы

Спидометр служит для указания скорости движения автомобиля.

Он размечен в британской системе единиц измерения (миль/час) и/или в метрической системе единиц измерения (км/час).

Тахометр служит для указания примерного значения частоты вращения коленчатого вала в оборотах в минуту (об/мин).

Используйте тахометр для правильного выбора моментов переключения передач для предотвращения неустойчивой работы двигателя или его работы на повышенной частоте вращения.

Если дверь открыта, и Вы не запускаете двигатель в течение одной минуты, стрелка тахометра может немного отклониться в положение oN при неработающем двигателе. Это нормально и не влияет на точность показаний тахометра после запуска двигателя.

Не допускается работа двигателя при частоте вращения коленчатого вала, соответствующей КРАСНОЙ ЗОНЕ тахометра.

Это может привести к серьезному повреждению двигателя.

Указатель температуры охлаждающей жидкости

Этот прибор служит для указания температуры охлаждающей жидкости двигателя при нахождении ключа зажигания в положении oN.

Прекратите движение в случае перегрева двигателя. Если происходит перегрев двигателя, обратитесь к пункту “Если двигатель перегревается” в разделе 6.

Если стрелка указателя перемещается за зону нормальной работы по направлению к положению “Н”, это указывает на наличие перегрева, который может вызвать повреждение двигателя.

Никогда не открывайте крышку радиатора при горячем двигателе. Охлаждающая жидкость находится под давлением и может выплеснуться наружу, что приведет к серьезным ожогам.

Перед добавлением охлаждающей жидкости в расширительный бачок дождитесь, пока двигатель остынет.

Указатель уровня топлива

Указатель уровня топлива служит для указания примерного уровня топлива в топливном баке. Емкость топливного бака указана в разделе 8. В дополнение к указателю уровня топлива на автомобиле предусмотрена контрольная лампа низкого уровня топлива, которая загорается, когда топливный бак почти пуст.

На склонах или криволинейных участках дороги из-за перемещения топлива в баке стрелка указателя уровня топлива может колебаться. При этом контрольная лампа низкого уровня топлива может мигать, либо начать гореть постоянно раньше, чем обычно.

: Стрелка указывает, что заправочнаягорловина топливного бака находится на левой стороне автомобиля.

— Указатель уровня топлива

Выработка всего запаса топлива может подвергнуть опасности людей, находящихся в автомобиле.

После того, как загорится контрольная лампа низкого уровня топлива, или стрелка на указателе уровня топлива приблизится к точке Е, необходимо как можно скорее остановиться для заправки.

Избегайте движения, если уровень топлива очень низкий.

Отсутствие топлива может привести к пропуску вспышек в цилиндрах и стать причиной чрезмерной нагрузки каталитического нейтрализатора.

Одометр служит для регистрации пробега автомобиля.

Также он может оказаться полезным для определения времени выполнения периодического технического обслуживания.

Показания одометра отображаются всегда до тех пор, пока не будет выключен дисплей.

Одометр поездки (км)

TrIP A: Одометр поездки А

TrIP b: Одометр поездки В

В этом режиме на дисплее отображается расстояние, пройденное автомобилем с момента последнего обнуления одометра поездки.

Удержание кнопки “TrIP” в нажатом положении более 1 секунды, когда дисплей работает в режиме отображения пробега (TrIP A или TrIP b), приводит к обнулению одометра поездки (0.0).

Расстояние, которое автомобиль может пройти с имеющимся запасом топлива в баке (км)

В этом режиме бортовой компьютер показывает оценочное значение расстояния, которое автомобиль может пройти с имеющимся запасом топлива в баке, полученное на основании данных о количестве топлива в баке и расходе топлива. Если значение этого показателя составляет меньше 50 км (30 миль), на дисплее появится пустая строчка (—).

Средний расход топлива (л/100 км)

В этом режиме бортовой компьютер рассчитывает средний расход топлива на основании значений объема израсходованного топлива и пройденного пути с момента последнего обнуления показаний.

Значение общего объема израсходованного топлива определяется на основании данных о расходе топлива, получаемых компьютером.

Оптимальная точность расчета достигается при поездке на расстояние более 50 м (0,03 мили).

Удержание кнопки TrIP в нажатом положении более 1 секунды, когда дисплей работает в режиме отображения среднего расхода топлива, приводит к сбросу показаний до нуля (—.-).

Если скорость движения автомобиля после заправки более 6 л топлива превышает 1 км/ч, показание среднего расхода топлива обнуляется (—.-).

Текущий расход топлива (л/100 км)

В данном режиме через каждые 2 секунды производится вычисление текущего расхода топлива на основании информации о пробеге и объеме впрыска топлива.

Средняя скорость (км/час)

В этом режиме происходит определение средней скорости движения автомобиля с момента последнего обнуления показаний.

Даже если автомобиль стоит на месте, отсчет средней скорости продолжается, пока работает двигатель.

Удержание кнопки TrIP в нажатом положении более 1 секунды, когда дисплей работает в режиме отображения средней скорости, приводит к сбросу показаний до нуля (—).

В этом режиме на дисплее отображается полное время нахождения автомобиля в пути с момента последнего обнуления показаний.

Даже если автомобиль стоит на месте, отсчет времени в пути продолжается, пока работает двигатель.

Рабочий диапазон показаний указателя: от 00:00 до 99:59.

Удержание кнопки TrIP в нажатом положении более 1 секунды, когда дисплей работает в режиме отображения времени в пути, приводит к сбросу показаний до нуля (00:00).

В этом режиме отображается температура воздуха снаружи автомобиля.

Чтобы изменить единицы отображения температуры наружного воздуха (с °C на °f), нажмите и удерживайте в этом режиме кнопку TrIP больше 1 секунды.

• Автоматическая коробка передач

В этом режиме можно включить или выключить ЭКО-индикатор на комбинации приборов. Если нажать и удерживать кнопку TrIP дольше
1 секунды при включенном ЭКО-режиме, на экране отображается надпись eCo off и индикатор eCo выключается при движении. Чтобы отобразить ЭКО-индикатор снова, необходимо в режиме eCo off нажать и удерживать кнопку TrIP дольше 1 секунды, после чего на экране отобразится режим eCo oN.
Если в ЭКО-режиме нажать кнопку TrIP меньше чем на 1 секунду, режим переключится на одометр поездки.

• Механическая коробка передач

В этом режиме можно включить или выключить индикатор переключения механической коробки передач.

При выборе режима eCo-off на маршрутном компьютере, индикатор переключения механической коробки передач отображаться не будет

• Если автомобиль находится на неровной поверхности или если была отключена аккумуляторная батарея, функция определения расстояния, которое автомобиль может пройти с имеющимся запасом топлива в баке, может работать неточно.
Бортовой компьютер может не учесть дозаправки топливом, если его объем составил меньше 6 л (1,6 галлонов).
• Расход топлива (при наличии такой функции) и расстояние, которое автомобиль может пройти с имеющимся запасом топлива в баке, может изменяться в зависимости от условий движения, режима движения и состояния автомобиля.
• Значение оставшегося пробега до опустошения бака является оценочным показателем допустимого расстояния движения. Это значение может отличаться от реального доступного расстояния движения.

Сигнализатор обледенения дорожного покрытия (при наличии)

Когда температура снаружи автомобиля опустится примерно ниже 4°C (39.2°f), при включенном зажигании, символ снежинки будет мигать в течение 10 секунд, затем загорится и одновременно прозвучит звуковой сигнал.

Если сигнализатор обледенения дорожного покрытия сработает во время вождения, управляйте автомобилем с большим вниманием и осторожностью, воздерживаясь от чрезмерного превышения скорости, быстрого ускорения, резкого торможения, резких поворотов и т.д.

Смотрите также:

Источник

Обновлено: 22.04.2023

На илюстрации показано расположение приборов и сигнализаторов в комбинации приборов.

В комбинации приборов установлены следующие приборы и сигнализаторы:

1 – тахометр показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 8, цена деления 0,25. Для того чтобы узнать частоту вращения коленчатого вала в мин–1, нужно показания тахометра умножить на 1000. Красная зона – опасный для двигателя режим.

2 – сигнализатор включения левого указателя поворота загорается мигающим светом при включении левого указателя поворота (синхронно с ним). Мигание сигнализатора с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе левого поворота. Если сигнализатор не загорается или горит постоянно, это указывает на неисправность электрических цепей указателей поворота

Левый индикатор поворота Хендай.

Предупреждение:

Не допускайте эксплуатации автомобиля с перегретым двигателем, так как это приведет к серьезным поломкам двигателя.

Расположение органов управления соответствует нормам и правилам по безопасности ЕЭК ООН. Для удобства пользования на ручки, кнопки и контрольные приборы, расположенные на панели приборов и других дополнительных панелях управления, нанесены символы их функционального назначения.

Органы управления автомобилем.

На панели приборов расположены следующие органы управления и контрольно-измерительные приборы:

1, 17 – Внутреннее ручки дверей Хендай Солярис позволяют открывать двери из салона автомобиля.

2, 16 – Рычаги управления наружными зеркалами заднего вида (на автомобилях, не оборудованных электроприводом наружных зеркал заднего вида).

3, 15 – Боковые сопла системы отопления (кондиционирования) и вентиляции салона. Предназначены для направления потока воздуха из отопителя (кондиционера) и системы вентиляции. Описание данной системы можно найти в этой статье.

4 – Переключатель наружного освещения и указателей поворота (левый подрулевой переключатель) работает в следующих режимах:

Расположение органов управления соответствует нормам и правилам по безопасности ЕЭК ООН. Для удобства пользования на ручки, кнопки и контрольные приборы, расположенные на панели приборов и других дополнительных панелях управления, нанесены символы их функционального назначения.

Рис. 1. Панель приборов и органы управления

На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (рис. 1).

1 – внутренняя ручка замка двери водителя позволяет открывать водительскую дверь из салона автомобиля.

2, 16 – рычаги управления наружными зеркалами заднего вида (на автомобилях, не оборудованных электроприводом наружных зеркал заднего вида).

3, 15 – боковые сопла системы отопления (кондиционирования) и вентиляции салона. Предназначены для направления потока воздуха из отопителя (кондиционера) и системы вентиляции, см. Отопление (кондиционирование) и вентиляция салона.

4 – переключатель наружного освещения и указателей поворота (левый подрулевой переключатель) работает в следующих режимах:

– режим включения указателей поворота. Переведите рычаг вверх или вниз до включения указателей поворота. При перемещении рычага вверх или вниз в комбинации приборов начинает мигать сигнализатор соответственно 8 или 2 (см. рис. 2). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении вверх или вниз только до момента ощутимого сопротивления, не фиксируя рычаг. При отпускании рычаг вернется в исходное положение;

Рис. 2. Комбинация приборов

– режим переключения ближнего/дальнего света фар. Для того чтобы переключить свет фар с ближнего на дальний…

…переместите рычаг по направлению от себя. При этом в комбинации приборов загорится сигнализатор 13 (см. рис. 2);

– режим включения света фар. Чтобы включить свет в фарах, поверните рукоятку А рычага переключателя вокруг ее оси.

В режиме включения света фар переключатель может занимать три положения:

OFF – все выключено;

– включены габаритные огни в передних и задних фонарях, а также освещение комбинации приборов;

– включен ближний или дальний свет фар.

Для сигнализации дальним светом фар…

…нажмите на рычаг переключателя по направлению к рулевому колесу;

– режим включения противотуманных фар и заднего противотуманного фонаря.

В комплектациях, не предусматривающих установку передних противотуманных фар, поворотное кольцо Б может занимать одно из двух положений:

0 – все выключено;

– включен задний противотуманный фонарь (только при включенных фарах головного освещения или габаритных огнях), при этом в комбинации приборов загорится сигнализатор 12 (см. рис. 2).

В комплектациях, предусматривающих установку передних противотуманных фар,
поворотное кольцо Б может занимать одно из трех положений:

0 – все выключено;

– включен задний противотуманный фонарь, при этом в комбинации приборов загорается сигнализатор 12 (см. рис. 2);

– включены противотуманные фары и задний противотуманный фонарь, в комбинации приборов дополнительно загораются сигнализаторы соответственно 14 и 12 (см. рис. 2).

Так выглядит переключатель наружного освещения и указателей поворота при установленных противотуманных фарах.

5 – рулевое колесо.

В зависимости от комплектации автомобиля может быть установлено рулевое колесо с клавишами А и Б управления аудиосистемой и клавишами В управления телефоном с функцией Bluetooth.

6 – комбинация приборов (см. Комбинация приборов).

7 – выключатель (замок) зажигания…

…или кнопка пуска и остановки двигателя (в зависимости от комплектации).

Объединен с противоугонным устройством и приемной антенной иммобилизатора, расположен с правой стороны рулевой колонки. Ключ в замке (кнопка пуска) может занимать одно из четырех положений:

– LOCK (блокировка) – зажигание выключено, при вынутом ключе включено противоугонное устройство.

Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.

Для выключения противоугонного устройства вставьте ключ в замок зажигания (нажмите кнопку пуска и остановки двигателя) и, слегка поворачивая рулевое колесо вправо-влево, разблокируйте его;

– ACC (дополнительное оборудование) – зажигание выключено, ключ не вынимается, рулевое управление разблокировано, включены цепи питания звукового сигнала, наружного освещения, аудиосистемы, прикуривателя и пр.

– ON (включено) – зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи.

8 – рычаг переключателя очистителя и омывателя ветрового стекла (правый подрулевой переключатель) включает электрические цепи при включенном зажигании.

Рычаг перемещают вверх или вниз для установки в следующие положения (рис. 3):

Рис. 3. Рычаг переключателя очистителя и омывателя ветрового стекла

• 2 – включена вторая (высокая) скорость стеклоочистителя;
• 1 – включена первая (низкая) скорость стеклоочистителя;
• — – включен прерывистый режим работы стеклоочистителя;
• O – стеклоочиститель выключен;
• V – щетки стеклоочистителя совершат один цикл (нефиксируемое положение).

Интервал работы прерывистого режима регулируется поворотным кольцом А переключателя…

…крайнее верхнее положение – наибольший интервал, крайнее нижнее положение – наименьший интервал.

Для включения омывателя ветрового стекла нажмите на рычаг переключателя очистителя и омывателя по направлению к рулевому колесу.

9 – выключатель обогрева заднего стекла.

10, 13 – центральные сопла системы отопления (кондиционирования) и вентиляции салона.

Предназначены для направления потока воздуха из отопителя (кондиционера) и системы вентиляции, см. Отопление (кондиционирование) и вентиляция салона.

11 – место под установку головного устройства аудиосистемы.

12 – ниша для мелких предметов.

14 – выключатель обогрева зоны покоя очистителей ветрового стекла (в зависимости от комплектации автомобиля).

17 – внутренняя ручка замка передней пассажирской двери позволяет открывать эту дверь из салона автомобиля.

18 – клавиша управления стеклоподъемником с электроприводом передней пассажирской двери.

19 – вещевой отсек, расположенный в передней пассажирской двери (см. Вещевые ящики салона).

20 – вещевой ящик, расположенный в панели приборов со стороны переднего пассажира, предназначен для хранения небольших предметов, книг и пр. (см. Вещевые ящики салона).

21 – блок управления системой отопления (кондиционирования) и вентиляции салона, см. Отопление (кондиционирование) и вентиляция салона.

22 – розетка (Б) для подключения дополнительного электрооборудования (12 В).

В зависимости от комплектации может быть установлен блок А для подключения мультимедийных устройств.

23 – рычаг управления механической коробкой передач…

…или рычаг селектора автоматической коробки передач (см. Управление коробкой передач).

24 – выключатель аварийной сигнализации.

25 – рычаг стояночного тормоза.

Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх – в комбинации приборов загорится красным светом сигнализатор 18 (см. рис. 2).

Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз – сигнализатор должен погаснуть.

26 – прикуриватель.

27 – педаль акселератора (привода дроссельной заслонки).

28 – педаль тормоза.

29 – педаль сцепления. На автомобилях с автоматической коробкой передач эта педаль отсутствует.

30 – клавиша звукового сигнала. Для подачи звукового сигнала нажмите на клавишу.

31 – крышка монтажного блока, расположенного в салоне автомобиля.

32 – рукоятка привода замка капота (см. Капот).

33 – блок управления электрокорректором света фар, яркости подсветки комбинации приборов и клавиша отключения системы курсовой устойчивости ESP (в зависимости от комплектации).

Вращением рукоятки регулятора А электрокорректора света фар в зависимости от загрузки автомобиля изменяют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Совмещение цифры на рукоятке регулятора и метки на панели блока обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:

• 0 – один водитель или водитель и пассажир на переднем сиденье;
• 1 – все места заняты;
• 2 – все места заняты и груз в багажнике;
• 3 – один водитель и груз в багажнике.

Чтобы отключить работу системы ESP, нажмите клавишу Б (загорится сигнализатор в комбинации приборов). После перезапуска двигателя система автоматически включится.

Поворотом регулятора В плавно изменяют яркость подсветки комбинации приборов. В крайнем верхнем положении ползунка яркость максимальная, а в крайнем нижнем – подсветка выключена.

34 – вещевой отсек, расположенный в двери водителя (см. Вещевые ящики салона).

35 – блок управления передними стеклоподъемниками. В зависимости от комплектации блок может быть совмещен с блоком управления зеркалами заднего вида и блокировкой замков дверей (см. Двери).

Бортовой компьютер — управляемая
микрокомпьютером система информи-
рования водителя, которая отобража-
ет на дисплее связанную с движением
информацию, когда ключ зажигания
находится в положении ON (ВКЛ). Вся
сохраненная информация о движении
(кроме одометра) сбрасывается, если
отключена аккумуляторная батарея.

Одометр поездки (км)
TRIP A: Одометр поездки А
TRIP B: Одометр поездки В
В этом режиме на дисплее отобража-
ется расстояние, пройденное автомо-
билем с момента последнего обнуле-
ния одометра поездки.
Рабочий диапазон показаний указате-
ля: от 0,0 до 9999,9 км (0,0 — 9999,9
миль).
Удержание кнопки “TRIP” в нажатом
положении более 1 секунды, когда
дисплей работает в режиме отображе-
ния пробега (TRIP A или TRIP B), при-
водит к обнулению одометра поездки
(0.0).

Сегодня поюзал основные функции бортового компьютера и вот мое описания этого процесса:
на «на 3 главных страницах» (переключаются правым джойстиком на руле) считываются:

1 страница:
— средний расход топлива;
— мгновенный расход топлива;
— температура за бортом;
— одометр.

2 страница:
«Накопленные данные», где показывается
-общий пробег после последнего сброса одометра;
-средний расход топлива после последней заправки;
-общее время в пути.

3 страница:
-пробег за сутки;
-средний расход за сутки;
-время в пути за сутки.
Далее вошел в общие настройки и там раздел «установки»:

Маршрутный бортовой компьютер Хендай представляет собой информационную систему, которая отображает на дисплее информацию о поездке: запас хода автомобиля Хендай на оставшемся в баке топливе, средний и текущий расход топлива, одометр, среднюю скорость, время в пути.

В зависимости от комплектации на дисплей также выводится информация о температуре наружного воздуха.

Бортовой компьютер Хендай Солярис.

Кнопка TRIP Хендай.

Одометр А. В этом режиме на дисплее отображается расстояние, которое проехал автомобиль с момента последнего обнуления счетчика суточного пробега.

Рабочий диапазон показаний указателя от 0,0 до 999,9 км.

Суточный пробег A (TRIP A).

Примечание:

Одометр Б. То же самое, что и одометр А, просто еще один счетчик суточного пробега.

Суточный пробег B (TRIP B).

Примерный пробег на остатке топлива (км).

Средний расход топлива на 100 км Хендай Солярис.

Обнуленный счетчик среднего расхода топлива.

Текущий расход топлива. В данном режиме через каждые две секунды определяется текущий расход топлива на основании информации о пробеге и объеме впрыска топлива.

Текущий расход топлива на 100 км Хендай Солярис.

Средняя скорость (км/ч).

На илюстрации показано расположение приборов и сигнализаторов в комбинации приборов.

В комбинации приборов установлены следующие приборы и сигнализаторы:

1 – тахометр показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 8, цена деления 0,25. Для того чтобы узнать частоту вращения коленчатого вала в мин–1, нужно показания тахометра умножить на 1000. Красная зона – опасный для двигателя режим.

2 – сигнализатор включения левого указателя поворота загорается мигающим светом при включении левого указателя поворота (синхронно с ним). Мигание сигнализатора с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе левого поворота. Если сигнализатор не загорается или горит постоянно, это указывает на неисправность электрических цепей указателей поворота

Левый индикатор поворота Хендай.

Предупреждение:

Не допускайте эксплуатации автомобиля с перегретым двигателем, так как это приведет к серьезным поломкам двигателя.

Читайте также:

• Как разобрать салон фольксваген джетта
• Пежо партнер не работает спидометр
• Как на королле отключить абс на
• Какую защиту картера лучше ставить на гранту
• Не работает прикуриватель опель астра j
