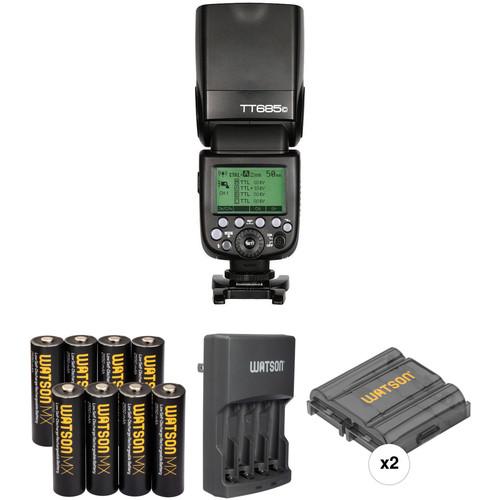

User Manual for Godox TT685C Thinklite TTL Flash with Accessories Kit for Canon CamerasClick to enlarge the picture Contents of the user manual for the Godox TT685C Thinklite TTL Flash with
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
User manual for the Godox TT685C Thinklite TTL Flash with contain basic instructions that need to be followed during installation and operation. Before starting your appliance, the user manual should be read through carefully. Follow all the safety instructions and warnings, and be guided by the given recommendations. User manual is an integral part of any Godox product, and if it is sold or transferred, they should be handed over jointly with the product. Following the instructions for use is an essential prerequisite for protecting health and property during use, as well as recognition of liability on the part of the manufacturer for possible defects should you make a warranty claim. Download an official Godox user manual in which you will find instructions on how to install, use, maintain and service your product. And do not forget – unsuitable use of a Godox product will considerably shorten its lifespan! |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Product descriptionA Guide to On-Camera Flash Read More Keep your flash firing with this TT685C Thinklite TTL Flash with Accessories Kit for Canon cameras from . This kit bundles the powerful TT685C Thinklite TTL Flash with a set of rechargeable batteries, battery charger, and two battery cases.
In the Box
Table of Contents |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Upload User Manual Have you got an user manual for the Godox TT685C Thinklite TTL Flash with Accessories Kit for Canon Cameras in electronic form? Please send it to us and help us expand our library of instruction manuals. To upload the product manual, we first need to check and make sure you are not a robot. After that, your «Submit Link» or «Upload File» will appear.   Please enter here the link to the user manual of this product: User manual for Godox TT685C Thinklite TTL Flash with Accessories Kit for Canon Cameras can be downloaded below, so the upload option is not active. Enter here the file with the user manual of this product from your computer/phone: 0% User manual for Godox TT685C Thinklite TTL Flash with Accessories Kit for Canon Cameras can be downloaded below, so the upload option is not active. Download User ManualThe user manual for the Godox TT685C Thinklite TTL Flash with Accessories Kit for Canon Cameras can be downloaded in PDF format at the link stated below.
Technical parameters
Rating100% users recommend this product to others. And what about you? This product has already been rated by 25 owners. Add your rating and experience with the product. Discussion Ask our technicians if you have a problem with your settings, The discussion is empty — enter the first post Post a new topic / query / comment: Items marked with * are required. Your name *: E-mail : Subject *: Message *: Your email address will not be displayed. Do not forget to fill it in if you want to receive a reply to your enquiry/contribution. |
| Request for user manual |
|
You can’t find the operation manual you are looking for? Let us know and we will try to add the missing manual:
I’m looking for a manual / Request for manual Current requests for instruction manuals: Sunpak LED 162 video light… Apexel ms008 handheld digital microscope … DC-ZS70… Prosim za navodila za uporabo računalnika ci329 nano po e-mailu ter tudi natančne tehnične podatke kot je oblika ssd diska in kako le tega nadgrad… OYB120 Bi-Color On-Camara Light… |
| Discussion |
|
Latest contributions to the discussion:
Password — Change Foot bedal fsb 106a RCF 8003 The Manual to repair Bulbs & batteries Can I use the pom gear power2go 10400 in a foreign country? Thanks, |
ДУМАЙТЕ КАК TTL ВСПЫШКА КАМЕРЫ
Перед использованием этого продукта:
Внимательно прочтите это руководство пользователя, чтобы обеспечить вашу безопасность и правильную работу этого продукта. Сохраните его для использования в будущем.
предисловие
Благодарим вас за покупку этого продукта.
Эта вспышка TT68511C применяется к камерам серии Canon EOS и совместима с автовспышкой E-TTL II. С этой вспышкой, совместимой с E-TTL II, ваша съемка станет проще. Вы можете легко добиться правильной экспозиции вспышки даже в сложных условиях изменяющегося освещения. Особенности этой вспышки камеры:
- Прибл. GN60 (1SO 100, @ 200 мм), 81 шаг от 1/1 до 1/256.
- Полная поддержка вспышки камеры Canon E-TTL II. Работает как передатчик или приемник в беспроводной группе вспышек.
- Используйте точечно-матричную ЖК-панель для четких и удобных операций.
- Со встроенной беспроводной системой дистанционного управления 2.4 ГГц для поддержки приема и передачи.
- Предоставляет несколько функций, включая HSS (до 1/8000 с), FEC, FEB и т. Д.
- Стабильная консистенция и цветовая температура при хорошем равномерном освещении.
- Поддержка обновления прошивки.
Предупреждение
Всегда держите этот продукт сухим. Не использовать под дождем или в damp условиях.Не разбирать. Если возникнет необходимость в ремонте, этот продукт необходимо отправить в авторизованный сервисный центр.Хранить в недоступном для детей месте.
Прекратите использовать этот продукт, если он сломался из-за выдавливания, падения или сильного удара. В противном случае возможно поражение электрическим током, если вы дотронетесь до электронных деталей внутри.Не направляйте вспышку прямо в глаза (особенно младенцам) с близкого расстояния. В противном случае возможно нарушение зрения.Не используйте вспышку в присутствии горючих газов, химикатов и других подобных материалов. При определенных обстоятельствах эти материалы могут быть чувствительны к сильному свету, излучаемому этой вспышкой, что может привести к возгоранию или электромагнитным помехам.Не оставляйте и не храните вспышку, если температура окружающей среды превышает 50 ° C. В противном случае электронные компоненты могут быть повреждены.Немедленно выключите вспышку в случае неисправности.
Условные обозначения, используемые в данном руководстве
Наименование частей
Корпус
| 01. Головка вспышки 02. Встроенная широкая панель. 03. Беспроводной датчик 04. Вспомогательный луч фокусировки. 05. Разъем для шнура синхронизации. 06. USB-порт Type-C |
07. Крышка аккумуляторного отсека. 08. Ботинок 09. ЖК-панель 10. Фиксирующая пряжка Hotshoe. 11. Внешний порт зарядки. |
Панель управления
ЖК-панель
(1) Автовспышка E-TTL
Увеличить: масштабирование (стр. 45)
- На дисплее будут отображаться только текущие применяемые настройки.
- Функции, отображаемые над функциональными кнопками с 1 по 4, например Etzel и , меняются в зависимости от состояния настроек.
- ЖК-панель загорается при нажатии кнопок и регуляторов.
(2) M Ручная вспышка
(3) Мульти вспышка
(4) Съемка с радиопередачей
Блок передатчика (TX)
Приемник (RX)
Что в коробке с комплектом микросхемы TT6851?
Отдельно продаваемые аксессуары
Для достижения наилучших фотографических эффектов продукт можно использовать в сочетании со следующими аксессуарами, продаваемыми отдельно: XProC, X2TC и Xl C TTL с беспроводным триггером вспышки и т. Д.
Загрузка и разгрузка аккумулятора
- Чтобы выгрузить аккумулятор, удерживайте аккумулятор и нажмите на отсек, затем нажмите аккумулятор вниз, чтобы вынуть его.
- Вставьте 4 батареи, соблюдая полярность, открыв батарейный отсек, затем закройте и сдвиньте его вверх.
Советы: При размещении с дополнительным блоком питания Godox Flash Power Box PB960, TT685IIC будет иметь большее время вспышки, более короткое время перезарядки и большую продолжительность.
Присоединение к камере
- Присоедините вспышку камеры.
• Поверните фиксирующую пряжку Hotshoe влево и вставьте вспышку камеры в горячий башмак.
- Закрепите вспышку камеры.
• Поверните фиксирующую пряжку Hotshoe вправо до фиксации.
- Отсоедините вспышку камеры.
• Нажмите кнопку и поверните фиксирующую пряжку Hotshoe влево, пока она не ослабнет.
Управление электропитанием
Используйте переключатель питания ON / OFF для включения или выключения вспышки. Выключите, если он не будет использоваться в течение длительного периода времени. Будучи настроенным как мигание передатчика, он автоматически отключит питание после определенного периода (примерно 90 секунд) простоя. Нажатие кнопки спуска затвора камеры наполовину или нажатие любой кнопки вспышки приведет к включению вспышки. При установке в качестве вспышки приемника он перейдет в спящий режим после определенного периода (настраиваемый, по умолчанию 60 минут) простоя. Нажатие любой кнопки вспышки разбудит его.c.Fn Если вспышка используется вне камеры, рекомендуется отключить функцию автоматического отключения питания. (C. Fn-STBY, стр. 46)
c.Fn Таймер автоматического отключения питания приемника по умолчанию установлен на 60 минут. Возможен вариант «30 минут». (C. Fn-RX STBY, стр. 46)
Режим вспышки — E-TTL, автовспышка
Эта вспышка имеет три режима вспышки: E-TTL, ручной (M) и мульти (стробоскопический). В режиме E-TTL камера и вспышка будут работать вместе, чтобы рассчитать правильную экспозицию для объекта и фона. В этом режиме доступны несколько функций TTL: FEC, FEB, FEL, HSS, синхронизация по второй шторке, моделирующая вспышка, управление с помощью экрана меню камеры.
Нажмите Кнопка выбора режима и три режима вспышки будут отображаться на ЖК-панели по очереди при каждом нажатии.
Режим ETTL
Нажмите кнопку выбора режима <MODE>, чтобы войти в режим E-TTL. На ЖК-панели отобразится.
- Нажмите кнопку спуска камеры наполовину, чтобы сфокусироваться. Диафрагма и эффективный диапазон вспышки будут отображаться на viewИскатель.
- Когда кнопка спуска затвора полностью нажата, вспышка срабатывает предварительную вспышку, которую камера будет использовать для расчета экспозиции и мощности вспышки за мгновение до того, как будет сделан снимок.
EH FEC: компенсация экспозиции вспышки
Благодаря функции FEC эта вспышка может регулироваться от -3 до +3 с шагом 1/3 ступени.
Это полезно в ситуациях, когда требуется небольшая настройка системы TTL в зависимости от окружающей среды.
Настройка FEC:
- Нажмите кнопку <+/->. Значок
> и величина компенсации экспозиции вспышки будет выделена на ЖК-дисплее.
- Установите величину компенсации экспозиции вспышки.
• Поверните диск выбора, чтобы установить сумму.
• «0.3» означает шаг 1/3, «0.7» означает 2/3 шага.
• Чтобы отменить компенсацию экспозиции вспышки, установите величину «+0».
- Нажмите кнопку Set еще раз, чтобы подтвердить настройку.
ФЕВ: Брекетинг экспозиции вспышки
Вы можете сделать три снимка со вспышкой, автоматически изменяя мощность вспышки для каждого снимка с -3 до +3 с шагом 113 ступеней. Камера запишет три изображения с разной экспозицией: одно экспонировано в соответствии с расчетами камеры, одно переэкспонировано, а другое недоэкспонировано. Степень передержки и недодержки настраивается пользователем. Эта функция помогает получить правильную экспозицию, особенно при съемке движущихся объектов или при сложных условиях окружающей среды.
- Нажмите функциональную кнопку 3>Февральзначок <>
Значение брекетинга экспозиции будет выделено на ЖК-панели.
- Установите величину компенсации экспозиции вспышки.
• Поверните диск выбора, чтобы установить сумму.
• «0.3 ″ означает 1/3 шага,« 0.7 »означает 2/3 шага.
- Нажмите кнопку Set еще раз, чтобы подтвердить настройку. Затем ваши настройки FEC и FEB отображаются на ЖК-панели.
- Февраль будет отменен после того, как будут сделаны три фотографии.
- Для получения наилучших результатов установите режим привода камеры на «одиночный» и перед съемкой убедитесь, что вспышка готова.
- FEB может использоваться с FEC и FEL.
C.FnВы можете предотвратить автоматическую отмену FEB после того, как будут сделаны три снимка. (C. Fn-FEB ACL, стр. 46)
FEL: Блокировка экспозиции вспышки
FEL может заблокировать правильную настройку экспозиции вспышки для любой части сцены.
С участием отображается на ЖК-панели, нажмите кнопку камеры кнопка. Если в камере нет кнопку, нажмите кнопку <>.
- Сосредоточьтесь на предмете.
- нажмите кнопка.
• Наведите объект на центр viewискатель и нажмите кнопка.
• Вспышка камеры срабатывает в режиме предварительной вспышки, и требуемая мощность вспышки для объекта сохраняется в памяти.
• «FEL» отобразится на viewискатель на 0.5 с.
• Вспышка камеры срабатывает предварительную вспышку и фиксирует настройку экспозиции вспышки после того, как кнопка нажата.
- Если объект находится слишком далеко и недодержан,
значок будет мигать в viewискатель. Подойдите ближе к объекту и попробуйте снова зафиксировать FE. - Если не отображается на ЖК-дисплее, блокировка FE не может быть установлена.
- Если объект слишком мал, фиксация FE может быть не очень эффективной.
значок будет мигать в viewискатель. Подойдите ближе к объекту и попробуйте снова зафиксировать FE.
Высокоскоростная синхронизация
Высокоскоростная синхронизация (вспышка FP) позволяет синхронизировать вспышку со всеми выдержками камеры. Это удобно, если вы хотите использовать приоритет диафрагмы для портретов с заполняющей вспышкой.
- Нажмите функциональную кнопку 2 <SYNC>, чтобы
> отображается.
- Проверь это> отображается в viewИскатель.
Синхронизация по второй шторке
С длинной выдержкой вы можете создать световой след, следующий за объектом. Вспышка срабатывает прямо перед закрытием затвора.
Нажмите функциональную кнопку 2 кнопку <SYNC>, чтобы > отображается на ЖК-дисплее.
M: ручная вспышка
Мощность вспышки регулируется от 1/1 полной мощности до 11256-й мощности с шагом 1/10 ступени. Чтобы получить правильную экспозицию при съемке со вспышкой, используйте ручной экспонометр, чтобы определить требуемую мощность вспышки.
- Нажмите кнопку <MODE>, чтобы отобразить <M>.
- Поверните диск выбора, чтобы выбрать желаемую мощность вспышки.
- Нажмите кнопку Set еще раз, чтобы подтвердить настройку.
Настройка вторичного устройства Optic Sl
В ручном режиме вспышки M нажмите кнопку, чтобы эта вспышка могла работать как оптическая вторичная вспышка S1 с оптическим датчиком. С помощью этой функции вспышка срабатывает синхронно с основной вспышкой, такой же эффект, как и при использовании триггеров по радио. Это помогает создать несколько световых эффектов.
Настройка дополнительного устройства Optic S2
Нажмите чтобы эта вспышка также могла работать как оптическая вторичная вспышка S1 с оптическим датчиком в ручном режиме M вспышки. Это полезно, когда камеры имеют функцию предварительной вспышки. При использовании этой функции вспышка игнорирует одиночную «предварительную вспышку» от основной вспышки и срабатывает только в ответ на вторую, фактическую вспышку от основного устройства.• Оптический запуск Sl и S2 доступен только в ручном режиме M вспышки.
Мульти: стробоскопическая вспышка
При стробоскопической вспышке производится серия быстрых вспышек. Его можно использовать для захвата нескольких изображений движущегося объекта на одной фотографии.
Вы можете установить частоту срабатывания (количество вспышек в секунду, выраженное в Гц), количество вспышек и мощность вспышки.
- Нажмите кнопка, чтобы отображается.
- Установите частоту вспышки и время вспышки.
• Нажмите функциональную кнопку 2 2 для выбора времени вспышки. Поверните диск выбора, чтобы установить номер.
• Нажмите функциональную кнопку 3 для выбора частоты вспышки. Поверните диск выбора, чтобы установить номер.
- Поверните диск выбора, чтобы выбрать желаемую мощность вспышки. После того, как вы закончите настройку, нажмите кнопку Set, и все настройки будут отображены.
Расчет выдержки
Во время стробоскопической вспышки затвор остается открытым до прекращения срабатывания. Используйте приведенную ниже формулу, чтобы рассчитать выдержку и установить ее с помощью камеры.
Количество вспышек / частота вспышек = выдержка
Для бывшихampТо есть, если количество вспышек 10, а частота срабатывания 5 Гц, выдержка должна быть не менее 2 секунд.Чтобы избежать перегрева и выхода из строя головки вспышки, не используйте стробоскопическую вспышку более 1 раз подряд. По прошествии 1 минут дайте ресницам камеры отдохнуть не менее 15 минут. Если вы попытаетесь использовать стробоскопическую вспышку более 10 раз подряд, срабатывание может автоматически прекратиться для защиты головки вспышки. В этом случае дайте вспышке камеры отдохнуть не менее 15 минут.
- стробоскопическая вспышка наиболее эффективна при съемке сильно отражающих объектов на темном фоне.
- рекомендуется использовать штатив и пульт дистанционного управления.
- Мощность вспышки 1/1 и 1/2 не может быть установлена для стробоскопической вспышки.
- Стробоскопическую вспышку можно использовать с «buLb».
- Если количество вспышек отображается как «-», срабатывание будет продолжаться до закрывания затвора или до полного разряда батареи. Количество вспышек будет ограничено, как показано в следующей таблице.
Максимальное количество стробоскопических вспышек:
| Мощность вспышки / Гц | 1 | 2 | 3 | 4 | 5 | 6-7 | 8-9 |
| 1/4 | 8 | 6 | 4 | 3 | 3 | 2 | 2 |
| 1/8 | 14 | 14 | 12 | 10 | 8 | 6 | 5 |
| 1/16 | 30 | 30 | 30 | 20 | 20 | 20 | 10 |
| 1/32 | 60 | 60 | 60 | 50 | 50 | 40 | 30 |
| 1/64 | 90 | 90 | 90 | 80 | 80 | 70 | 60 |
| 1/128 | 100 | 100 | 100 | 100 | 100 | 90 | 80 |
| 1/256 | 100 | 100 | 100 | 100 | 100 | 90 | 80 |
| Мощность вспышки / Гц | 10 | 11 | 12-14 | 15-19 | 20-50 | 60-199 |
| 1/4 | 2 | 2 | 2 | 2 | 2 | 2 |
| 1/8 | 4 | 4 | 4 | 4 | 4 | 4 |
| 1/16 | 8 | 8 | 8 | 8 | 8 | 8 |
| 1/32 | 20 | 20 | 20 | 18 | 16 | 12 |
| 1/64 | 50 | 40 | 40 | 35 | 30 | 20 |
| 1/128 | 70 | 70 | 60 | 50 | 40 | 40 |
| 1/256 | 70 | 70 | 60 | 50 | 40 | 40 |
Съемка со вспышкой с беспроводным управлением: передача по радио (2.4 ГГц)
- Когда режим съемки камеры установлен на полностью автоматический режим или режим Image Zone, операции, описанные в этой главе, недоступны. Установите режим съемки камеры на P / Tv / Av / M / B (режим творческой зоны).
- TT685IIC, подключенный к камере, называется передатчиком, а TT685IIC с беспроводным управлением — приемным блоком.
- Вы также можете по беспроводной сети управлять TT685IIC, установленным в качестве приемника, с помощью передатчика X1T-C (продается отдельно). Подробнее о настройке функций передатчика см. В инструкции передатчика.
Использование вспышки (передатчика / приемника) с функцией беспроводной съемки с радиопередачей упрощает съемку с использованием усовершенствованного беспроводного многократного освещения, так же, как при съемке с автоматической вспышкой E-TTL I.
Основное относительное положение и рабочий диапазон показаны на рисунке. Затем вы можете выполнить беспроводную автоматическую съемку E-TTL II, просто установив передатчик на .
Позиционирование и рабочий диапазон (Бывшийample беспроводной съемки со вспышкой)
- Съемка с автовспышкой с одним приемником
- Используйте прилагаемую мини-подставку для размещения приемника.
- Перед съемкой выполните тестовую вспышку и тестовую съемку.
- Расстояние передачи может быть меньше в зависимости от таких условий, как расположение приемных устройств, окружающей среды и погодных условий.
Съемка с несколькими беспроводными вспышками
Вы можете разделить блоки-приемники на две или три группы и выполнить автовспышку E-TTL II, изменяя коэффициент мощности вспышки (коэффициент). Кроме того, вы можете установить и снимать с разными режимами вспышки для каждой группы стрельбы, до 4 групп.
Настройки режима вспышки указаны только как пример.ample
Параметры беспроводной сети
Вы можете переключаться между обычной вспышкой и беспроводной вспышкой. Для обычной съемки со вспышкой обязательно установите для беспроводной сети значение ВЫКЛ.
Настройка модуля передатчика
Нажмите
кнопка, чтобы
> отображается на ЖК-дисплее.
Настройка блока приемника
Нажмите кнопку <«z,>, чтобы<RX> воспроизводится на ЖК-панели.
Мигание модуля трансмиттера выключено
Когда блок передатчика выключен, только блоки приемника будут срабатывать.
- Нажмите Кнопка для входа в настройки передатчика C.Fn.
- Установите передатчик в положение ВКЛ / ВЫКЛ для управления включением / выключением передатчика.
<
>: Вспышка передатчика включена.
<
>: Вспышка передатчика выключена.
• Даже если срабатывание вспышки модуля передатчика отключено, он все равно срабатывает предварительную вспышку для передачи беспроводных сигналов.
• Даже если срабатывание вспышки модуля передатчика отключено, он все равно срабатывает предварительную вспышку для передачи беспроводных сигналов.Настройка канала связи
Если поблизости есть другие беспроводные фотовспышки, вы можете изменить идентификаторы каналов, чтобы предотвратить помехи сигнала. Идентификаторы каналов передатчика и приемника должны быть одинаковыми.
- Нажмите Кнопка для входа в настройку C.Fn CH.
- В C.Fn CH поверните диск выбора, чтобы выбрать идентификатор канала от 1 до Ручное мигание 32.
- Нажмите кнопку Set для подтверждения.
Настройки беспроводного идентификатора
Измените беспроводные каналы и идентификатор беспроводной сети, чтобы избежать помех, поскольку она может быть активирована только после того, как идентификаторы беспроводной связи и каналы модуля передатчика и модуля приемника будут установлены одинаковыми. нажмите нажмите кнопку, чтобы ввести идентификатор C.Fn. Нажмите кнопку Set, чтобы выбрать выключение расширения канала, и выберите любое число от 01 до 99.
Сканирование резервного канала
Чтобы избежать помех от использования того же канала другими, можно использовать эту функцию: войдите в настройки C.Fn и найдите опцию SCAN. При установке на START он будет сканировать от 1% до 100%. И 8 запасных каналов будут отображаться после завершения сканирования.
ETTL: полностью автоматическая съемка со вспышкой с беспроводным управлением
- Использование автоматической беспроводной вспышки с одним приемником
Настройка модуля передатчика
• Присоедините к камере вспышку TT685IIC и установите ее в качестве передатчика.
• X1TC также может использоваться как передатчик. X1T-C может управлять значением ZOOM TT685IIC, когда ZOOM настроен на автоматический режим (A).
- Настройка блока приемника
• Установите TT685IIC с беспроводным управлением в качестве беспроводного приемного устройства. (Стр. 39)
- Проверить канал связи.
• Если передатчик и приемник настроены на разные каналы, установите их на один и тот же канал. (Стр.40) - Установите камеру и вспышку.
• Расположите камеру и вспышку, как показано на рисунке. (Стр.38) - Установите режим вспышки передатчика на .
• Установите режим вспышки передатчика на
• Для стрельбы, будет автоматически настроен для приемника.
• Установите срабатывание вспышки модуля передатчика в положение ВКЛ, чтобы сработать вспышка. (Стр. 39) - Убедитесь, что вспышка готова.
• Убедитесь, что индикатор готовности передатчика светится.
• Когда индикатор готовности вспышки приемника готов, зона подсветки подсветки автофокуса будет мигать с интервалом в 1 секунду. - Проверьте работу вспышки.
• Нажмите кнопку тестирования передатчика..
• После этого срабатывает приемник. В противном случае отрегулируйте угол блока приемника к блоку передатчика и расстояние от блока передатчика.
Использование автоматической беспроводной вспышки с несколькими приемниками
Когда требуется более сильная вспышка или более удобное управление освещением, увеличьте количество приемников и установите его как один приемный блок.
Чтобы добавить блоки-приемники, выполните те же действия, что и при настройке «автоматической беспроводной вспышки с одним блоком-приемником». Можно установить любую группу вспышек (A / B / C / D / E). Когда количество приемников увеличивается и срабатывает вспышка блока передатчика, выполняется автоматическое управление, чтобы все группы вспышек срабатывали.
такая же мощность вспышки и убедитесь, что общая мощность вспышки соответствует стандартной экспозиции.
- Нажмите кнопку глубины резкостиview кнопку на камере, чтобы запустить проверочную вспышку.
- Если функция автоматического отключения блока приемника работает, нажмите кнопку тестирования блока передатчика, чтобы включить его. Обратите внимание, что тестовое срабатывание недоступно в течение обычного времени замера камеры.
- Эффективное время автоматического отключения питания приемника можно изменять. (С. Fn-RX STBY, стр. 46)
- После выполнения некоторых настроек автоматический передатчик вспомогательной АФ не будет мигать после того, как загорится индикатор готовности вспышки приемника. (C. Fn-AF, стр. 46)
Использование полностью автоматической беспроводной вспышки
FEC и другие настройки, заданные на блоке передатчика, также автоматически появятся на блоке приемника. Блок приемника не требует никаких операций. Используйте следующие настройки, чтобы использовать беспроводные вспышки в соответствии с теми же методами, что и при обычной съемке со вспышкой.
- Компенсация экспозиции вспышки (стр.32)
- Блокировка экспозиции вспышки (Стр.33)
- Ручная вспышка (стр. 35)
- Стробоскопическая вспышка (стр. 36)
О передатчике
Используйте два или более передатчика. Подготовив несколько камер, к которым прикреплены вспышки передатчиков, можно менять камеры при съемке, сохраняя при этом один и тот же источник освещения (блок приемника).
M: Съемка со вспышкой с беспроводным управлением и ручной вспышкой
Здесь описывается беспроводное соединение (многократная съемка) с использованием ручной вспышки. Вы можете снимать с разными настройками мощности вспышки для каждого приемника (группы стрельбы). Установите все параметры на блоке трансмиттера.
- Установка режима вспышки на .
- Установка мощности вспышки.
• Нажмите функциональную кнопку 1/2/3/4 . Поверните диск выбора, чтобы установить мощность вспышки для групп. Нажмите кнопку Set для подтверждения.
- Сфотографировать.
• Каждая группа срабатывает с установленной мощностью вспышки.
Параметр Режим вспышки
Вы можете напрямую управлять приемником, чтобы вручную настроить ручную вспышку или стробоскопическую вспышку.
- Настройка приемника.
- Установка режима вспышки на .
•Нажмите кнопка, чтобы отображается.
• Установите ручную мощность вспышки. (Стр.35)
Мульти: съемка со вспышкой с беспроводным управлением и ручной вспышкой
- Параметр стробоскопическая вспышка.
• Нажмите кнопка, чтобы отображается.
• Настройка стробоскопической вспышки. (Стр.36)
Причина и решение отсутствия срабатывания в Godox 2.4G Wireless
- Нарушение из-за сигнала 2.4G во внешней среде (например, базовая станция беспроводной связи, маршрутизатор Wi-Fi 2.4G, Bluetooth и т. Д.)
→ Чтобы отрегулировать настройку канала CH на триггере вспышки (добавить 10+ каналов) и использовать канал, который не нарушается. Или выключите другое работающее оборудование 2.4G. - Убедитесь, что вспышка завершила цикл повторного использования или достигла скорости непрерывной съемки или нет (индикатор готовности вспышки горит), и что вспышка не находится в состоянии защиты от перегрева или в другой ненормальной ситуации.
→ Уменьшите мощность вспышки. Если вспышка находится в режиме TTL, попробуйте переключить ее в режим M (в режиме TTL требуется предварительная вспышка). - Является ли расстояние между триггером вспышки и вспышкой слишком маленьким или нет (<0.5 м)
→ Включите «беспроводной режим на близком расстоянии» на спусковом крючке серии X2 и X1: нажмите и удерживайте кнопку тестирования, затем включите, пока индикатор готовности вспышки не мигнет 2 раза. Серия XPro: установите C.Fn-DIST на 0-30 м. - Находятся ли триггер вспышки и оборудование на стороне приемника в состоянии низкого заряда батареи или нет
→ Замените батарею (рекомендуется использовать для запуска вспышки одноразовую щелочную батарею 1.5 В).
Другие инновации
Синхронизация запуска
Гнездо для шнура синхронизации представляет собой штекер C!> 2.5 мм. Вставьте сюда штекер триггера, и вспышка сработает синхронно с затвором камеры.
Вспомогательный луч для автофокусировки
В плохо освещенных или малоконтрастных условиях съемки встроенный вспомогательный луч автофокусировки автоматически загорается, чтобы облегчить автофокусировку. Луч загорится только тогда, когда автофокусировка затруднена, и погаснет, как только автофокус станет правильным. Если вы хотите отключить вспомогательную подсветку автофокусировки, установите для параметра «AF» значение «OFF» в настройках C.Fn.
• Если вы обнаружите, что вспомогательный луч автофокусировки не загорается, это связано с тем, что камера имеет правильную автофокусировку.
| Позиция | Рабочий диапазон |
| Центр | 0.6-10 м / 2.0 ~ 32.8 футов |
| периферия | 0.65 м / 2.0-16.4 футов |
Отражение вспышки
Если направить головку вспышки на стену или потолок, вспышка отразится от поверхности перед освещением объекта. Это может смягчить тени позади объекта, чтобы сделать снимок более естественным. Это называется отраженной вспышкой.
Чтобы установить направление отражения, удерживайте головку вспышки и поверните ее на нужный угол.
- Если стена или потолок расположены слишком далеко, отраженная вспышка может быть слишком слабой и привести к недоэкспонированию.
- Стена или потолок должны быть однотонного белого цвета для обеспечения высокой отражательной способности. Если отражающая поверхность не белая, на изображении может появиться цветовой оттенок.
Создание бликов
С помощью панели бликов вы можете создать блики в глазах объекта, чтобы оживить выражение лица.
- Направьте головку вспышки вверх на 90 °.
- Вытяните широкую панель.
В то же время появится панель бликов.
- Снова задвиньте боковую панель.
• Задвигайте только широкую панель.
• Выполните те же процедуры, что и для отраженной вспышки.
Ноты:
- Направьте головку вспышки прямо вперед, а затем вверх на 90 °. Вспышки не появятся, если повернуть головку вспышки влево или вправо.
- Для максимального эффекта бликов держитесь на расстоянии 1.5 м от объекта.
МАСШТАБ: настройка угла обзора вспышки
Угол освечивания можно установить автоматически или вручную. Его можно настроить в соответствии с фокусным расстоянием объектива от 20 мм до 200 мм.
В режиме ручного масштабирования нажмите кнопку кнопка.
- Поверните диск выбора, чтобы изменить угол освечивания.
- Если отображается, угол освечивания устанавливается автоматически.
Если вы устанавливаете угол освечивания вручную, убедитесь, что он перекрывает фокусное расстояние объектива, чтобы на снимке не было темных краев.
Предупреждение о разряде батареи
Если батарея разряжена,
]> появится и начнет мигать на ЖК-панели. Немедленно замените аккумулятор.
C.Fn: настройка пользовательских функций
В следующей таблице перечислены доступные и недоступные пользовательские функции этой вспышки.
C.Fn Пользовательские функции
| Знаки пользовательских функций | Функция | № настройки | Настройки и описание |
| коврик | Индикатор расстояния | m | m |
| ft | ноги | ||
| AF | Подсветка автофокусировки RX | ON | ON |
| OFF | OFF | ||
| ОСТАТЬСЯ | Настройка автоматического сна | ON | ON |
| OFF | OFF | ||
| ПРИЕМ ПРЕБЫВАНИЕ | Таймер автоматического отключения питания приемника | 60min | 60min |
| 30min | 30min | ||
| SCAN | Сканируйте запасной канал | OFF | OFF |
| НАЧАТЬ МАЙНИНГ | Начни искать запасной канал | ||
| CH | Настройка канала | 01-32 | Выберите каналы от 01 до 32 |
| ID | Беспроводной идентификатор | OFF | от |
| 01-99 | Выбирайте любую цифру от 01-99 | ||
| ЗВУК | Бипер | ON | ON |
| OFF | OFF | ||
| СВЕТ | Время подсветки | 12sec | Отключение через 12 сек. |
| OFF | Выключен | ||
| ON | Всегда горит | ||
| ЖК-дисплей | Коэффициент контрастности ЖК-дисплея | -3— + 3 | 7 уровней |
| ФЕВ ACL | Автоматическая отмена в феврале | ON | ON |
| OFF | OFF | ||
| TX | Управление блоком передатчика |  |
OFF |
 |
ON | ||
| РАССТОЯНИЕ ПЕРЕДАЧИ | Дальность стрельбы | 1-100м 0-30м | 1-100м стрельба 0-30м стрельба |
- нажимать Нажимайте, пока не отобразится меню C.Fn. «Ver xx» в правом верхнем углу обозначает версию программного обеспечения.
- Выберите номер пользовательской функции.
• Поверните диск выбора, чтобы выбрать номер пользовательской функции. - Измените настройку.
• Нажмите кнопку Set, и номер настройки замигает.
• Поверните диск выбора, чтобы установить желаемый номер. Нажатие кнопки Set подтвердит настройки.
После установки пользовательской функции и нажатия кнопки кнопку, камера будет готова к съемке. - В состояниях C.Fn нажмите и удерживайте кнопку «Очистить» в течение 2 секунд, пока на панели не отобразится «ОК», что означает, что значения в C.Fn можно сбросить.
Если вспышка прикреплена к камере EOS, имеющей функцию управления вспышкой Speedlite, вспышкой можно управлять с помощью экрана меню камеры. Порядок работы с меню см. В руководстве по эксплуатации камеры.
• Настройка функций вспышки камеры
Следующие функции вспышки можно настроить в соответствии с различными режимами вспышки.
- Режим вспышки
- Синхронизация затвора (1-я / 2-я шторка, высокоскоростная синхронизация)
- Февраль
- Компенсация экспозиции вспышки
- Вспышка срабатывания
- Очистить настройки вспышки камеры
• Пользовательские функции вспышки камеры
C.Fn-00, C.Fn-01, C.Fn-03, C.Fn-08, C.Fn-10, C.Fn-20, C.Fn-22.
Очистить пользовательские функции All-Flash
* Экраны от EOS-1D Mark 111.
- Если компенсация экспозиции вспышки уже была установлена с помощью вспышки камеры, компенсация экспозиции вспышки не может быть установлена с помощью камеры. Чтобы установить его с помощью камеры, компенсация экспозиции вспышки вспышки камеры должна быть установлена на ноль.
- Если какие-либо пользовательские функции вспышки и настройки вспышки, кроме компенсации экспозиции вспышки, были установлены как камерой, так и вспышкой, вступят в силу последние настройки.
Функция защиты
- Защита от перегрева
• Во избежание перегрева и выхода из строя головки вспышки не производите более 40 непрерывных вспышек подряд на 1/1 полной мощности. После 40 непрерывных миганий подождите не менее 1 минут.
• Если вы срабатываете более 40 непрерывных вспышек, а затем срабатываете больше с короткими интервалами, может сработать внутренняя функция защиты от перегрева. В этом случае подождите около 1 минут, и тогда вспышка вернется в нормальное состояние.
• Когда срабатывает защита от перегреваотображается на ЖК-дисплее.
Количество миганий, активирующих защиту от перегрева:
| Количество вспышек / Выходная мощность Уровень / МАСШТАБ (мм) | 20 | 24 | 28 | 35 | 50 | 70 | 80 | 105 | 135 | 200 |
| 1/1 | 40 | 50 | 50 | 60 | 60 | 70 | 70 | 80 | 80 | 80 |
| 1/2 | 50 | 60 | 60 | 75 | 75 | 100 | 100 | 100 | 100 | 100 |
| 1/4 | 100 | 100 | 100 | 100 | 120 | 150 | 150 | 150 | 150 | 150 |
| 1/8 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| 1/16 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| 1/32 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| 1/64 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| 1/128 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
Количество миганий, которые активируют защиту от перегрева в режиме срабатывания высокоскоростной синхронизации:
| Количество вспышек / Выходная мощность Уровень / МАСШТАБ (мм) | 20-200 |
| 1/1 | 30 |
| 1/2 | 30 |
| 1/4 | 34 |
| 1/8 | 40 |
| 1/1 6 | 50 |
| 1/32 | 50 |
| 1/64 | 60 |
| 1/128 | 60 |
Другая защита
Система обеспечивает защиту в реальном времени для защиты устройства и вашей безопасности. Следующий список запрашивает вашу справку:
| Подсказки на ЖК-панели | Смысл |
| E1 | В системе рециркуляции происходит сбой, и вспышка не срабатывает. Пожалуйста, перезапустите вспышку. Если проблема все еще существует, отправьте этот продукт в сервисный центр. |
| E2 | Система сильно нагревается. Пожалуйста, дайте отдых 10 минут. |
| E3 | Объемtage на двух выходах импульсной лампы слишком высоко. Отправьте этот продукт в сервисный центр. |
| E9 | В процессе обновления произошли некоторые ошибки. Пожалуйста, используйте правильный метод обновления прошивки. |
Технические данные
| Модель | ТТ685IIC |
| Совместимые камеры | Камеры Canon EOS (автовспышка E-TTL 11) |
| Номер направляющей (выход 1/1. 200 мм) | GN. – 60 (м IS0100) |
| Покрытие Flash | 20 — 200mm |
| • Автоматическое масштабирование (угол освечивания вспышки устанавливается автоматически в соответствии с фокусным расстоянием объектива и размером изображения) | |
| Ручное масштабирование • Поворотная / наклонная головка вспышки (отраженная вспышка): от 0 до 330 ° по горизонтали и от -7 ° до 120 ° по вертикали. |
|
| Длительность вспышки | От 1/300 до 1/20000 секунд |
| • Контроль экспозиции | |
| Система контроля экспозиции | Автовспышка E-TTL II и ручная вспышка |
| Компенсация экспозиции вспышки (FEC) | Руководство. FEB: t3 ступени с шагом 1/3 ступени (можно комбинировать ручные FEC и FEB.) |
| Замок FE | С участием кнопка ВКЛ *> кнопка |
| Режим синхронизации | Высокоскоростная синхронизация (до 1/8000 секунды), синхронизация по первой шторке и синхронизация по второй шторке |
| Мультивспышка | Предусмотрено (до 100 раз, 199 Гц) |
| • Беспроводная вспышка (радиопередача 2.4 ГГц) | |
| Функция беспроводной вспышки | Передатчик, приемник, выкл. |
| Группы передатчиков | A, B, C, D |
| Группы контролируемых приемников | A, B, C, D, E (группой E можно управлять с помощью триггера вспышки серии X) |
| Дальность передачи (прибл.) | 100m |
| каналы | 32 (1-32) |
| ID | 01-99 |
| Моделирующая вспышка | Съемка с предустановленной глубиной резкости камеры.view кнопка |
| •Вспомогательный луч для автофокусировки | |
| Эффективная дальность действия (прибл.) | Центр: 0.6-10 м |
| Периферия: 0.6-5 м | |
| •Источник питания | |
| Источник питания | Батарея NI-MH (рекомендуется) или щелочная батарея LR6 * 4 |
| Время переработки | 0.1-2.6 с (никель-металлгидридная аккумуляторная батарея) |
| Мигает на полной мощности | О 290 раз |
| Энергосбережение | Автоматическое выключение через прибл. 90 секунд холостого хода. (60 минут, если установлен как Получатель) |
| • Режим синхронизации синхронизации | Башмак, синхронизация 2.5 мм |
| Климатическое исполнение | -10C-50C |
| • Размеры | |
| ШхВхГ | 64’76’190 мм |
| Вес без батареи | 405g |
| Вес с аккумулятором | 489g |
| Диапазон частот 2.4 ГГц | 2413.0MHz-2465.0MHz |
| Максимум. Передающая мощность | 5dbm |
Решение Проблем
Если есть проблема, обратитесь к этому руководству по поиску и устранению неисправностей.
Вспышка камеры не срабатывает.
Питание отключается само.
- После 90 секунд работы в режиме ожидания сработало автоматическое отключение питания, если вспышка была настроена как передатчик.
→ Нажмите кнопку спуска затвора наполовину или нажмите любую кнопку вспышки, чтобы проснуться. - После 60 минут (или 30 минут) работы в режиме ожидания вспышка перейдет в спящий режим, если она настроена как приемник.
→ Нажмите любую кнопку вспышки, чтобы проснуться.
Авто-зум не работает.
- Вспышка камеры ненадежно прикреплена к камере.
→ Прикрепите ножку для крепления вспышки камеры к камере.
Экспозиция вспышки недоэкспонирована или переэкспонирована.
- На снимке был объект с высокой отражающей способностью (например, стеклянное окно).
→ Используйте блокировку FE (FEL). - Вы использовали высокоскоростную синхронизацию.
→ При высокоскоростной синхронизации эффективный диапазон вспышки будет меньше.
Убедитесь, что объект находится в пределах отображаемого эффективного диапазона вспышки. - Вы использовали ручной режим вспышки.
→ Установите режим вспышки на ETTL или измените мощность вспышки.
Фотографии имеют темные углы или освещены только части объекта съемки.
- Фокусное расстояние объектива превышает угол освечивания вспышки.
→ Проверьте установленный угол освечивания. Эта вспышка имеет угол освечивания от 20 до 200 мм, что подходит для фотоаппаратов среднего формата.
Обновление прошивки
- Порт USB представляет собой разъем USB типа C. Применима линия подключения USB Type-C.
- Поскольку для обновления прошивки требуется поддержка программного обеспечения Godox G3, перед обновлением загрузите и установите «ПО для обновления прошивки Godox G3». Затем выберите соответствующую прошивку file.
- Поскольку продукту необходимо обновить прошивку, обратитесь к руководству по эксплуатации новейшей электрической версии в качестве окончательной.
Совместимые модели камер
Эту вспышку можно использовать со следующими моделями камер Canon серии EOS:
В этой таблице перечислены только протестированные модели камер, а не все камеры серии Canon EOS. Для совместимости с другими моделями камер рекомендуется провести самотестирование.
Права на изменение этой таблицы сохраняются.
В этой таблице перечислены только протестированные модели камер, а не все камеры серии Canon EOS. Для совместимости с другими моделями камер рекомендуется провести самотестирование.
Права на изменение этой таблицы сохраняются.
Обслуживание
- Немедленно выключите устройство, если обнаружите ненормальную работу.
- Избегайте внезапных ударов, продукт следует регулярно вычитать.
- Нагревание лампы-вспышки во время использования является нормальным явлением. Избегайте непрерывных вспышек, если в этом нет необходимости.
- Обслуживание вспышки должно выполняться нашим уполномоченным отделом обслуживания, который может предоставить оригинальные аксессуары.
- На этот продукт, за исключением расходных материалов, например, импульсной лампы, предоставляется гарантия сроком на один год.
- Несанкционированное обслуживание аннулирует гарантию.
- Если изделие вышло из строя или намокло, не используйте его, пока не отремонтируют профессионалы.
- Изменения, внесенные в спецификации или дизайн, могут не отражаться в этом руководстве.
Заявление FCC
Данное устройство соответствует части 15 Правил FCC. Работа устройства зависит от следующих двух условий: (1) Это устройство не должно вызывать вредных помех, и (2) это устройство должно принимать любые получаемые помехи, включая помехи, которые могут вызывать сбои в работе.
Любые изменения или модификации, явно не одобренные стороной, ответственной за соответствие, могут лишить пользователя права на эксплуатацию оборудования.
Примечание. Данное оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется не в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут при конкретной установке. Если это оборудование действительно создает недопустимые помехи для приема радио или телевидения, что можно определить путем включения и выключения оборудования, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:
— Изменить ориентацию или местоположение приемной антенны.
— Увеличьте расстояние между оборудованием и приемником.
— Подключить оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
— Обратиться за помощью к дилеру или опытному специалисту по радио / телевидению. Устройство было проверено на соответствие общим требованиям к воздействию радиочастотного излучения.
Устройство можно использовать в условиях переносного воздействия без ограничений.
Декларация соответствия:
GODOX Photo Equipment Co, Ltd. настоящим заявляет, что данное оборудование соответствует основным требованиям и другим соответствующим положениям ЕС.
Директива 2014/53 / ЕС. Их разрешено использовать во всех странах-членах ЕС.
Для получения дополнительной информации о DoC щелкните здесь webссылка: http: //www.godox.com/DOC/Godox_ TT685II_Series_DOC.pdf
Гарантия
Уважаемые покупатели, так как этот гарантийный талон является важным сертификатом для подачи заявки на сервисное обслуживание, пожалуйста, заполните следующую форму по согласованию с продавцом и сохраните ее в надежном месте. Спасибо!
| информация о продукте | Модель | Кодовый номер продукта |
| Информация для покупателей | Имя и фамилия | Контактный номер |
| Адрес | ||
| Информация о продавце | Имя и фамилия | |
| Контактный номер | ||
| Адрес | ||
| Дата продажи | ||
| Примечание: |
Примечание: эта форма должна быть запечатана продавцом.
Применимые продукты
Документ применим к продуктам, перечисленным в Информации по техническому обслуживанию продукта (дополнительную информацию см. Ниже). Прочие продукты или аксессуары
(например, рекламные товары, подарки, дополнительные аксессуары и т. д.) не входят в объем данной гарантии.
Гарантийный срок
Гарантийный срок на продукты и аксессуары предоставляется в соответствии с соответствующей информацией об обслуживании продукта. Гарантийный срок исчисляется со дня (даты покупки), когда продукт покупается впервые, а дата покупки считается датой, зарегистрированной в гарантийном талоне при покупке продукта.
Как получить техническое обслуживание
Если требуется техническое обслуживание, вы можете напрямую связаться с дистрибьютором продукта или авторизованными сервисными учреждениями. Вы также можете связаться с отделом послепродажного обслуживания Godox, и мы предложим вам обслуживание. При подаче заявки на сервисное обслуживание необходимо предоставить действующий гарантийный талон. Если вы не можете предоставить действующий гарантийный талон, мы можем предложить вам техническое обслуживание после подтверждения того, что продукт или аксессуар включены в объем технического обслуживания, но это не будет считаться нашим обязательством.
Информация о техническом обслуживании и сервисной поддержке
Гарантийный срок и виды обслуживания продуктов реализуются в соответствии со следующей Информацией о техническом обслуживании продукта:
| Категория | Имя и фамилия | Срок обслуживания (месяц) | Тип гарантийного обслуживания |
| Запчасти | Печатная плата | 12 | Заказчик отправляет товар на указанный сайт. |
| Батарея | 3 | Клиент отправляет товар на указанный сайт | |
| Электрические детали, например, зарядное устройство, шнур питания, кабель синхронизации и т. Д. | 12 | Клиент отправляет товар на указанный сайт | |
| Другие предметы | Вспышка, моделирующая lamp, Lamp корпус, лamp крышка, запорное устройство, упаковка и т. д. | Нет | Без гарантии |
Звонок послепродажного обслуживания Godox 0755-29609320-8062
GODOX Photo Equipment Co., Ltd.
Добавить: Здание 2, промышленная зона Яочуань, община Танвэй, улица Фухай, Баоань
Район, Шэньчжэнь, 518103 Китай Тел: + 86-755-29609320 (8062)
Факс: + 86-755-25723423 Электронная почта: godox@godox.com
godox.com
Сделано в Китае
Документы / Ресурсы
Инструкция по эксплуатации для фотовспышек NW880s и TT685s
1
Содержание
Описание вспышки Корпус………………………………………………………………………………………………………………………………….2
контрольная панель ……………………………………………………………………………………………………………2
LCD экран …………………………………………………………………………………………………………………………….3
Содержание упаковки…………………………………………………………………………………………………………4
Аксессуары…………………………………………………………………………………………………………………………..5 Крепление вспышки на камере……………………………………………………………………………………………………………5
Управление энергопотреблением……………………………………………………………………………………………………….6
Режимы вспышки:
TTL: автоматический……………………………………………………………………………………………………………6
FEC (Коррекция экспозиции)………………………………………………………………………………………………7
режим работы вспышки с высокоскоростной синхронизацией………………………………………7
синхронизация по задней шторке…………………………………………………………………………….………..8 М: ручной режим вспышки…………………….…………………………………………………………………………..8 Multi: режим стробоскопический……………………………………………………………….………………………9
Беспроводное управление вспышкой:
Оптическое управление……………………………………..……………………..……………………..…………………………….……11
Настройка беспроводного управления……………………………………………………………………..……….12
Настройка режима «Мастер» ……………………………………………………………….…………………………….12
Настройка канала связи……………………………………………………………….………………………………………13
Радио 2,4 GHz синхронизация
Настройка беспроводного управления……………………………………………………………………………….14
Настройка режима «Мастер» ……………………………………………………………….…………………………….14 Настройка канала связи……………………………………………………………….………………………………………15
TTL: полностью автоматический режим вспышки……………………………………………………………..16 М: беспроводное управление в ручном режиме вспышки……………………………………………….17
Multi: беспроводное управление стробоскопическом режиме………………………………………..18
Другие настройки:
Беспроводные функции управления…………………………………………………………………………………..18 Вспышка с отклонением луча……………………………………………………………….……………………………..19
Зуммирование: настройка зоны освещения и использование панели дистанции………….20
Индикатор разряда батареи……………………………………………………………….……………………………….20
C.Fn: Установка пользовательских настроек………………………………………………………………………………………21
Функции защиты……………………………………………………………….…………………………………………………………………..22 Технические данные……………………………………………………………….…………………………………………………………….23
2
Корпус
|
1. |
Отражатель |
|
2. |
Доп. рассеиватель |
|
3. |
Голова вспышки |
|
4. |
Оптический сенсор |
|
5. |
Подсветка автофокуса |
|
6. |
Разъем дистанц. управления |
|
7. |
Контакт синхронизации |
|
8. |
Горячий башмак |
|
9. |
LCD-Дисплей |
|
10. |
Кольцо фиксации |
|
11. |
Батарейный блок |
|
12. |
USB Порт |
|
13. |
Индикатор готовности ведомой вспышки |
|
14. |
Разъём внешнего источника питания |
15. «MODE» выбор режима, кнопка блокировки
16. Выбор беспроводного режима
Контрольная панель
15. «MODE» выбор режима, кнопка блокировки
16. Выбор беспроводного режима
17. Выбор ступени
18. Кнопка «Установить»
19. ВКЛ/ВЫКЛ
20. Тест вспышки
21. Функциональная кнопка 1
22. Функциональная кнопка 2
23. Функциональная кнопка 3
25. Функциональная кнопка 4
3
ЖК-дисплей в разных режимах
TTL
На дисплее отобразятся только те настройки,
которые были применены в настоящее время.
• ЖК-дисплей загорается при нажатии кнопки или диска
Ручной режим
Стробоскопический режим
4
•Режим «Ведущая»Беспроводное управление
•Режим «Ведомая»
Содержание упаковки
1.Фотовспышка
2.Миниподставка
3.Защитный футляр
4.Инструкция
5
Дополнительные аксессуары, не входящие в комплект
Мы не берем на себя ответственность за неполадки или повреждения вспышки, вызванные использованием
аксессуаров других производителей.
NEEWER N1T-S TTL — Устройство для беспроводного управления несколькими фотовспышками; Мини— софтбокс, FT-16S Управление питанием и пуском; набор
рефлекторов: белый, серебристый и золотистый; цветные светофильтры и др.
Установка вспышки на камеру
Выключите вспышку и камеру перед установкой или снятием.
Полностью продвиньте основание вспышки в «горячий башмак» для установки аксессуаров
Поверните накатную гайку по направлению к корпусу камеры до упора, так чтобы вспышка была прочно закреплена на месте
Снятие вспышки с камеры Выключите вспышку и камеру
•Поверните накатную гайку по направлению к корпусу вспышки до упора.
•Снимите вспышку с «горячего башмака» камеры для установки аксессуаров.
6
Управление энергопитанием
Используйте переключатель питания ON / OFF для включения или выключения вспышки. Выключите, если она не будет использоваться в течение длительного периода времени. Установка в качестве мастер—вспышки отключит
питание автоматически в течение определенного периода (около 90 секунд) бездействия. Нажатие на кнопку Затвора наполовину или нажатием любой кнопки вспышки, разбудит вспышку. Установка в качестве ведомой вспышки, она переходит в спящий режим, (регулируемый, по умолчанию 60 минут) бездействия. Нажатие любой кнопки вспышки разбудит ее.
Рекомендуется отключить функцию автоматического отключения питания если вспышка используется вне камеры. (C.FN-APO, Cтр. 23)
По умолчанию для таймера отключения ведомого устройства установлено значение 60 минут. Есть еще один вариант «30 минут»
Режимы вспышки:
Эта вспышка имеет три режима вспышки: TTL, ручной (M) и мульти (стробоскопический).
***** Нажимайте кнопку MODE> SELECTLON и все три режима поочередно будут переключаться, это вы увидите на ЖК—экране.
TTL-Автоматика
Режим работы вспышки через объектив (TTL) предлагает очень простой способ получения превосходных снимков, сделанных со вспышкой. В этом режиме, данные выдержки считываются встроенным в камеру датчиком, замеряющим объем света, проходящего через объектив камеры (Through The Lens‖).Электронная
схема управления в камере передаст сигнал остановки на вспышку, как только будет получено достаточно света, что приведет к мгновенному прерыванию вспышки. Преимущество этого режима вспышки заключается в том, что все факторы, влияющие на правильность выдержки (фильтры, изменения диафрагмы и фокусного расстояния на зум—объективе, насадки для съемки крупным планом и т.д.) учитываются автоматически.
В этом режиме доступны несколько функций TTL: FEC, HSS, вторая шторная синхронизация, модемная вспышка и т.д.
Нажмите кнопку выбора режима <MODE>, чтобы войти в режим TTL. ЖК—дисплей отобразит <TTL>.
•Нажмите наполовину кнопку затвора фотокамеры, чтобы сфокусироваться. Диапазон диафрагмы и уровень эффективной вспышки будет отображаться в режиме реального времени.
•Когда кнопка спуска затвора полностью нажата, перед основной вспышкой сработает едва заметная предварительная. Камера оценит уровень отраженного предварительного освещения таким образом, чтобы
7
последующая вспышка оптимально адаптировалась под преобладающее освещение во время съемки
FEC: Flash Exposure Compensation – Экспокоррекция вспышки
Ручная экспокоррекция вспышки (экспозиционного числа, EV) может помочь устранить сильные различия контраста между объекта съемки и фона. Коррекция с —3 до +3 шагов диафрагмы (экспозиционное число) может быть сделана с интервалами 1/3 шага.
Настройка FEC:
Нажать функциональную кнопку 2
.
Значок
и величина компенсации экспозиции при съемке со вспышкой будут выделены на ЖК—экране.
•значение компенсации экспозиции при съемке со вспышкой.
•Поверните колесо переключателя на нужное положение
•«0,3» означает 1/3 шага
•«0,7» означает 2/3 шага
•Чтобы обнулить компенсацию экспозиции вспышки, установите +0
Необходимо нажать < SET > чтобы применить настройкиУстановите
Высокоскоростная синхронизация
Разные камеры поддерживают функцию автоматической высокоскоростной синхронизации (HSS) (см. руководство пользователя вашей камеры). В данном режиме вспышки становится возможным использовать вспышку даже, когда скорость срабатывания выше скорости синхронизации вспышки. В этом режиме можно достичь впечатляющих результатов, например, когда широко открытая диафрагма (например, F 2.0) используется для ограничения глубины резкости. Вспышка поддерживает функцию высокоскоростной синхронизации в режимах TTL (TTL HSS) и ручном M (M HSS). Однако, по физическим причинам, высокоскоростная синхронизация (HSS) значительно уменьшает значение ведущего числа и максимальный диапазон действия вспышки. Поэтому учитывайте отображение максимального диапазона действия вспышки на ЖК—дисплее
вспышки. Высокоскоростная синхронизация (HSS) активируется автоматически, если скорость срабатывания затвора, настроенная на камере (или вручную или автоматически через программу экспонирования) выше, чем скорость синхронизации вспышки.
При использовании высокоскоростной синхронизации чем быстрее выдержка затвора, тем
короче эффективный диапазон вспышки
• Режим вспышки «Мульти» не может быть. установлен в режиме синхронизации с высокой скоростью.
8
Loading…
