Крепкие опоры – залог надёжности и долговечности любого сооружения. Чтобы понять, как бетонировать столбы для навеса, необходимо рассчитать вероятные нагрузки и определиться с материалом конструкции. Чёткое соблюдение требованиям обеспечит длительную и беспроблемную эксплуатацию.
Выбор материала под опоры
Чтобы любой навес простоял как можно дольше, необходимо ответственно подойти к выбору надёжной опоры. Столбы, на которых держится крыша, должны отвечать двум требованиям – долговечность и сохранение формы. Для таких конструкций используют следующие материалы:
- Металлические трубы. Один из наиболее надёжных материалов для каркаса навеса. Кровлю можно монтировать прямо к металлу. Требует периодической обработки эмалью.
- Деревянные балки. Характеризуются простотой монтажа и лёгкостью готовой конструкции. Чаще всего идут вкупе с крышей из поликарбоната. Самый дешёвый материал. Требует пропитки специальными растворами от гниения.
- Облицовочный или рядовой кирпич. Такая кладка не только украсит участок, но и позволит создать долговечные опоры под любой тип кровли. Наиболее дорогой вариант с точки зрения финансовых и трудовых затрат.
Кроме трёх основных вариантов некоторые строители применяют железобетонные конструкции. Так как установить столбы для навеса этим методом достаточно сложно, этим способом чаще всего пользуются крупные строительные организации. При монтаже своими руками трудно добиться монолитности конструкции. И всё же, если хозяин участка решился создать такие опоры, результатом будет навес, который прослужит не один десяток лет.
Расчёт количества столбов для навеса
Перед установкой основных элементов конструкции необходимо составить проект, в который будут внесены необходимые требования по прочности каркаса. Навес должен выдерживать вес всей кровельной системы, включающей в себя ферму, обрешётку и настил. Также учитывают среднее количество осадков в зимнее время – задерживающийся на крыше снег создаёт дополнительную нагрузку на опоры.
Большинство строителей рекомендуют использовать на небольшую конструкцию размером 6х3 м 8 столбов, расположенных в 2 ряда на расстоянии в 1.5 м друг от друга. Сечение труб должно составлять от 80 до 100 см при длине в 3.5-4.5 м. Каждая из таких опор выдерживает до 250 кг.
Увеличивая размер итоговой конструкции следует позаботиться о дополнительных элементах, увеличивающих её надёжность. Увеличение общей ширины проекта до 6 и более метров требует монтажа третьего ряда столбов в середине для равномерного распределения веса кровельной системы. Отсутствие таких поддерживающих опор может привести к складыванию всего строения.
Глубина установки опор
Прежде чем приступать к монтажу, необходимо определиться на какую глубину закапывать столбы для навеса. В каждом регионе страны существует своя шкала промерзания почвы. Недостаточная глубина установки опор может привести к тому, что деформация грунта сдвинет их, нарушив геометрию и целостность всей конструкции.
В средней полосе показатель глубины промерзания составляет около 1.2 м. Это значит, что минимальным заглублением столбов для навеса должна быть именно эта цифра с небольшим запасом. Параметр должен быть учтён при определении длины каждой из опор. Если высота навеса будет около 3 м., каждый столб, с учётом погружения в землю, должен быть не менее 4.2 м. В северных регионах показатель глубины замерзания намного выше. В южных широтах можно укреплять элементы конструкции на 50-80 см.
Способы монтажа опорных конструкций
Определившись на какую глубину вкапывать столбы для навеса, можно приступать к непосредственному монтажу навеса. В зависимости от желаемой прочности и наличия технической возможности, выбирают один из трёх вариантов:
- Вбивание металлических или деревянных свай в землю подходит только для каменистых почв с низким уровнем грунтовых вод. Трудоёмкий процесс вбивания опор позволит уплотнить почву, создав надёжную подушку. Деревянные столбы чаще всего вкручивают в грунт, чтобы не повредить их.
- Армирование позволит надёжно закрепить элементы конструкции без глубокого вкапывания. Делают небольшое углубление не более 70 см и вбивают в него 4 прута толстой арматуры, которые крепят к основной опоре.
- Бетонирование столбов в подготовленных заранее ямах. В углубление устанавливают опору и заливают её подготовленным растровом.
Обыватели чаще всего выбирают последний способ как наименее трудозатратный и дешёвый. Для создания углублений потребуется лишь ручной или электрический ямобур и бетономешалка.
Бетонирование металлических опор
Так как правильно залить столбы под навес – несложная процедура, многие владельцы дач и приусадебных участков часто относятся к ней с некой долей халатности. Недостаточная глубина или ширина углублений, короткие тонкостенные профтрубы и отсутствие элементарного уровня могут послужить плохую службу при дальнейшей эксплуатации. Для начала необходимо расчистить территорию будущего навеса и колышками указать места монтажа будущих угловых опор конструкции.
Между колышками протягивают шнурку и устанавливают разметку для дополнительных столбов. Под каждый из них делают углубление при помощи бура из расчёта 20 см ширины ямы на 10 см ширины трубы. Глубина делается из расчёта показателей промерзания, но не менее 80 см.
На дно каждой ямы насыпают слой мелкого гравия и песка. Строго по центру углубления ставят металлическую трубу и поправляют её при помощи отвеса или строительного уровня. После этого производят заливку бетоном из расчёта 1 ведро цемента на 3 ведра песка и 2 ведра щебёнки. Смесь затвердеет уже на следующие сутки и наберёт оптимальную крепость примерно через 6-8 дней.
Деревянные столбы для навеса
Хотя каркас из металлических труб и является наиболее распространённым решением при создании навесных конструкций, он не придаст участку дополнительного уюта. Наиболее приятным глазу будет оформление навеса из деревянных опор. Они могут быть окрашены морилкой любого цвета и залакированы для более притягательного внешнего вида.
Важно помнить, что деревянные столбы со временем придётся менять. Даже при обработке от гниения специальными средствами, древесина постепенно втягивает из окружающей среды лишнюю влагу. Средний цикл службы столбов из дерева составляет 15-20 лет. Для более ценных пород – кедра или дуба, этот показатель увеличивается в 2-3 раза.
Так как установить деревянные столбы для навеса прямо в землю нельзя, потребуется столбчатый фундамент. По периметру подготавливаются залитые бетоном опоры с торчащим из каждой толстым металлическим прутом. Именно та него фиксируют деревянные столбы, чтобы избежать их контакта с землёй.
Сверху на столбы устанавливают поперечные балки, на которые в дальнейшем монтируют кровлю. Наиболее популярным решением является установка цветного поликарбоната, но многие используют металлочерепицу или мягкую кровлю.
Кирпичные столбы для навеса
Эстетика и функциональность отходят на второй план, когда речь заходит о создании долговечной конструкции из кирпича. Учитывая огромный выбор декоративного материала для облицовки столбов, можно получить уникальный навес, который будет радовать владельца и восхищать прохожих и гостей.
Основой для кирпичных столбов является столбчатый армированный фундамент шириной не менее 40 см. Он должен быть залит заподлицо с землёй для более удобного монтажа дальнейшей части конструкции. Ямы делают на глубину промерзания и монтируют в них каркас из арматуры. Их заливают бетоном марки не менее чем M-250 и оставляют на 2-3 недели для набора максимальной прочности.
Можно сразу использовать облицовочный кирпич, а можно воспользоваться рядовым с дальнейшим монтажом клинкера или оштукатуриванием поверхности. После окончательной укладки кирпича устанавливают кровельную систему из профлиста или мягкой черепицы.
Монтаж опор – довольно ответственное занятие, которое требует от исполнителя соблюдения всех тонкостей процесса. Грамотная установка конструкции гарантирует длительный срок службы готового навеса. В зависимости от желания и возможностей можно соорудить строение из металлических труб, дерева или кирпича.
Виды столбов для навеса и их установка
Содержание
- Какими бывают?
- Подготовка площадки
- Способы установки столбов
- Полезные рекомендации
Навесы на участках частных домов возводят для различных нужд. Они используются в качестве укрытия для автомобиля, спецтехники, для устройства летних беседок. Вне зависимости от назначения, эти конструкции возводятся по схожим технологиям. Долговечность постройки зависит от многих факторов, в том числе от вида и способа установки столбов. Рассмотрим, какими бывают опоры, их особенности и методы монтажа.
Какими бывают?
Опоры для навеса производятся из различных материалов. От их вида будет зависеть способ установки. Опорные столбы бывают деревянными, металлическими, кирпичными и другими. На их выбор влияют массивность и увесистость конструкции, а также личные предпочтения хозяев.
Деревянные
Опоры из натуральной древесины подойдут для облегчённых навесов с крышей из поликарбоната или других строительных материалов с небольшой массой. Для изготовления столбов нужно выбрать прочные и твёрдые древесные породы (например, дуб, бук, ясень, лиственные деревья) – они смогут прослужить до 15 лет.
Преимущества таких столбов:
- ценовая доступность;
- лёгкость в обработке;
- экологическая чистота;
- лёгкая установка и простой демонтаж;
- возможность комбинирования с натуральным или искусственным камнем, металлическими конструкциями.
Деревянным столбам присущи некоторые недостатки. Атмосферные осадки негативно влияют на древесину – со временем она начинает гнить и быстро приходит в негодность. Для продления долговечности придётся постоянно обрабатывать опоры составами для биозащиты.
Металлические
Опоры из металла считаются самыми надёжными и долговечными, благодаря чему их часто используют при строительстве навесов. Железные опоры бывают коваными, сборными или литыми. Нередко используют обычные или профильные трубы. Их можно покрасить в желаемый цвет для придания эстетичности.
Достоинства металлических столбов:
- долгий срок службы (правильно установленные опоры могут прослужить 30-50 лет);
- обеспечение надёжного и крепкого каркаса для кровли из лёгких или тяжёлых материалов;
- возможность установки во влажных грунтах и водонасыщенной почве;
- оптимальное соотношение по цене и качеству.
Столбы из металла можно многократно окрашивать, комбинировать с различными элементами из других материалов.
К недостаткам относят более сложную установку по сравнению с деревянными опорами, а также необходимость обработки нижней части конструкции антикоррозийными покрытиями.
Кирпичные
Опоры из кирпича не пользуются популярностью из-за дороговизны и трудоёмкой установки. Однако некоторые владельцы частных домов и приусадебных участков отдают предпочтение именно им. Кирпичные опоры выбирают по нескольким причинам:
- высокие декоративные качества;
- способность выдерживать тяжёлые кровельные материалы;
- стойкость к ультрафиолетовому излучению и воздействию негативных атмосферных явлений (температурные перепады, осадки, зной, морозы).
К этой же категории относят кладку из натурального или искусственного камня. Такие опорные конструкции смотрятся роскошно, они подчёркивают высокий статус владельцев. Чаще всего они встречаются на территориях состоятельных людей, а также любителей античной архитектуры.
Подготовка площадки
Возведение навесов производится по одной схеме. В первую очередь нужно определиться с местом расположения постройки. Площадку следует подбирать в соответствии с эстетическими и практическими соображениями. Рекомендуется отказаться от установки навеса вблизи водоёмов, поскольку в этом случае потребуется принятие дополнительных гидроизоляционных мер. Нежелательно возведение постройки на склонах, потому что на таком участке может понадобиться монтаж свайного фундамента.
Перед установкой столбов для навеса нужно определиться с габаритами будущей конструкции. Площадь местности должна быть больше возводимой постройки примерно на 80 см по периметру. Выбранную местность необходимо очистить, убрав растения, корневища, камни. Следующий этап – разравнивание поверхности.
После подготовительных мероприятий нужно разметить территорию. Для этого следует вбить 4 колышка по углам будущего навеса. Для точности измерений нужно использовать измерительные приборы. Например, удобна в работе лазерная рулетка. Между установленными колышками необходимо натянуть плотную верёвку.
Один из самых ответственных моментов – правильный расчёт количества столбов. Для вычислений потребуется знать массу кровли. Нужно также учитывать ветровые нагрузки и вес снега в зимний период. Для возведения открытых конструкций размером 6х3 м потребуется 8 металлических столбов с размерами 80-100 мм (опорная конструкция на двух ножках выдерживает примерно 250 кг веса).
Способы установки столбов
Самым простым методом установки опор считается их закапывание в землю. Этот способ подойдёт для малогабаритных, лёгких или временных строительных сооружений. Все работы можно выполнить своими руками, не имея при этом опыта.
Порядок установки деревянных опор:
- выкопать необходимое количество ям глубиной 50 см (для работ потребуется штыковая лопата или специальный бур);
- утрамбовать дно сделанного углубления и засыпать его песком на высоту до 10 см;
- подготовить деревянные стойки, обработав их нижние части составами против гниения;
- вкопать в землю столбы, строго проверяя по уровню вертикальность их установки (при необходимости для обеспечения нужного положения рекомендуется использовать подпорки);
- уплотнить грунт;
- для увеличения долговечности опорных конструкций будет правильным бетонирование их нижней части – для этого они заливаются жидким бетоном.
Подобным образом производится установка металлических кованых опор или изделий из профильной трубы. Для возведения небольших строений столбы нужно закапывать на глубину 50-60 см. Перед установкой углубление частично засыпается песком с мелким щебнем. Части профиля, которые будут контактировать с почвой, следует обработать антикоррозийным составом.
Для обеспечения лучшей устойчивости навеса на опорах рекомендовано приварить к круглым профилям железные пятаки. Столбы нужно ровно выставить, проверяя вертикальность их установки по уровню. Для надёжности опоры нужно забетонировать – для этого необходимо залить жидкий рабочий раствор в пустоты. При застывании массы важно следить за вертикальностью конструкций.
Сложнее всего поставить кирпичные или каменные опорные конструкции. Для этого нужно:
- сделать разметку, выкопать ямы в форме квадрата глубиной до 60 см;
- засыпать дно каждого углубления песчаной подушкой на 5 см, тщательно её утрамбовывая;
- далее идёт установка опалубки с применением закладных деталей и гидроизоляции, после чего производится монтаж арматурного каркаса, всё это бетонируется;
- после отвердевания раствора опалубка демонтируется;
- при подготовке подземной части боковые стенки основы обмазывают битумным раствором, закапывают и доводят кладку до соответствия проектным отметкам.
Полезные рекомендации
На устойчивость навеса в большей степени влияет соблюдение строгой вертикальности опорных конструкций. Чтобы не допустить оплошностей, рекомендуется на каждом этапе работ проверять положение опор при помощи отвеса. В процессе бетонирования нужно пользоваться деревянными или металлическими подпорками, которые после частичного застывания бетонной массы следует демонтировать. Корректировку положения столба можно производить в течение первых 2-3 часов после заливки раствора.
После монтажа опорных конструкций их нужно выровнять по высоте. Для этих целей лучше всего воспользоваться гидроуровнем. Без помощи других людей в этом случае не обойтись. Если столбы устанавливаются не на ухабистой, а на ровной местности, нужно на каждом столбе (на нижней части) нанести метки на одинаковом расстоянии, они должны соответствовать уровню заглубления опоры в землю.
После установки опор можно приступать к дальнейшим работам по монтажу перекрытия навеса.
В следующем видео рассказывается о том, как установить столбы для навеса.
Бетонируем столбы для навеса
Создание красивой и функциональной зоны отдыха на свежем воздухе предполагает грамотного учета всех деталей процесса. По своему вкусу можно выбрать металлический, деревянный или кирпичный навес.
Проектируя воплощение мечты, учтите такие показатели:
- Оптимальный размер сооружения 6*3 м с использованием 8 столбов (больший – потребует установки еще одного ряда опор по центру).
- Расстояние между опорами не должно превышать 2 м.
- Глубина погружения столба зависит от глубины промерзания почвы (в средней полосе это 1,2 м, в северных – больше, в южных – 0,5-0,8 м).
Для металлических опор навеса буром роют ямы диаметром 20 см плюс ширина трубы. Глубина должна быть выбрана с учетом промерзания почвы плюс 10 см для песчаной или гравийной подушки. Сечение металлической трубы — 8-10 см, а длина — 3,5-4,5 м. Уровнем выравнивают вертикаль и заливают бетоном (цемент, песок, щебень 1:3:2).
Деревянные столбы погружать в грунт нельзя, для них потребуется столбчатый фундамент с армированием. Дерево затем окрашивают или обрабатывают морилкой.
Для основательных кирпичных строений необходим фундамент шириной 40 см с армированием. Здесь понадобиться бетон марки М-250 и более. Используется облицовочный кирпич или стандартный, который затем оштукатуривается или украшается клинкером.
Крепкие, основательные и прочные столбы-опоры являются лучшей гарантией надёжности строящегося навеса, и одну из главных ролей в этом играет их качественное бетонирование. Для того, чтобы последующая эксплуатация сооружения была длительной и беспроблемной, необходимо точно рассчитать статические и динамические нагрузки, а также правильно выбрать материал для конструкции.
Из чего изготавливают опоры?
Главные требования к продукту, из которого будут изготовлены столбы – это его долговечность и стабильность формы. К ним можно добавить и привлекательный внешний вид, так как во многих случаях навесы имеют не только прикладное, утилитарное значение, а они должны ещё и органично вписываться в ландшафтный дизайн. Чаще всего используются:
- Металлические трубы. Столбы из них считаются наиболее надёжными и простыми в установке, так как есть возможность монтировать кровлю непосредственно на металл. В течение срока эксплуатации их необходимо будет окрашивать эмалью для защиты от неблагоприятных атмосферных воздействий и придания эстетичного вида.
- Деревянные балки. Они недорого стоят, просты в монтаже, отличаются небольшим весом, хорошо сочетаются с лёгкой поликарбонатной крышей. К этим положительным качествам стоит добавить, что натуральная древесина отличается редкой красотой, поэтому навесы с такими столбами отлично смотрятся на любых участках. Для более долгой эксплуатации дерево необходимо время от времени обрабатывать антисептическими средствами.
- Облицовочный (рядовой) кирпич. Столбы с кладкой из этого материала обходятся недёшево, но оно того стоит – кирпичные опоры украшают сооружение и служат очень долго.
- Железобетонные конструкции. Они практичны, долговечны и надёжны. Однако не слишком привлекательный вид и сложность установки являются причиной того, что на частных приусадебных участках ж/б столбы используют редко. Хотя, если есть возможность нанять дорогостоящую спецтехнику для установки, а затем декорировать такие опоры, можно получить неплохой результат.
Сколько опорных столбов нужно для навеса?
Навесная конструкция, как и любое другое строительное сооружение, строится по проекту, и в нём учитываются все требования по прочности. Опоры должны с приличным запасом выдержать:
- Вес кровли (общая масса обрешётки, фермы, настила);
- Снеговую нагрузку, характерную для определённых климатических условий.
В качестве примера можно привести тот факт, что строители для конструкции 6 м Х 3 м рекомендуют установить восемь опор с сечением 800-1000 мм и длиной 3,5-4,5 метра, способных выдержать вес до 250 кг каждая. Столбы располагаются в два ряда на расстоянии полутора метров.
Если планируется возведение большего по размеру навеса (с шириной 6 и более м), то соответственно придётся установить третий ряд опор с целью равномерного распределения весовой нагрузки, создаваемой кровельной системой. Недостаток либо отсутствие дополнительных столбов делает конструкцию ненадёжной и может (например, после сильного снегопада или ветра) привести к её складыванию.
На какую глубину устанавливают опорные столбы?
Глубина, на которую следует закапывать опоры зависит от глубины промерзания грунта в определённом регионе. Например, в Московской, Владимирской и других сопредельных областях – это 1,2 метра. То есть, при высоте навеса в 3 метра, каждый столб должен иметь длину от 4,3 м (эта цифра получается с учётом отрезка, находящегося в земле). В южных районах цифры будут соответственно меньше, а в более северных – больше.
Если не соблюдать это правило, то сезонная деформация грунта сдвинет опоры, тем самым нарушив геометрию конструкции и её целостность.
Способы монтажа столбов
Выбор оптимального метода зависит от параметров грунта, технических возможностей и желаемой прочности. Предлагаются следующие варианты:
- Вбивание или вкручивание свай из металла или древесины в грунт. Процесс трудоёмкий, но при его выполнении почва уплотняется, создавая надёжную «подушку» для опоры. Эта технология используется обычно для каменистого грунта с низким уровнем грунтовых вод.
- Армирование. Оно обеспечивает прочное крепление опорных элементов без использования глубокого вкапывания. Достаточно вырыть небольшую – до 700 мм – яму, вбить в неё четыре арматурных прута с большим сечением и прикрепить их к основному столбу.
- Бетонирование в углублениях. Столб устанавливают в заранее подготовленную яму и заливают бетонным раствором.
На частных приусадебных участках чаще всего применяют бетонирование. Оно обходится недорого и не требует применения сложных приспособлений, нужны будут только бетономешалка и ямобур, ручной или электрический.
Бетонирование столбов из стали
Правильная установка опор под будущий навес – это несложная, но ответственная работа. Недопустимо отступать от проектных расчётов – изменять глубину и ширину ям, использовать тонкостенные и слишком короткие профтрубы, выполнять работу «на глазок» без уровня. Всё вышеперечисленное может сыграть негативную роль при эксплуатации.
Как выполняется бетонирование? В несколько этапов:
- Расчистка территории.
- Установка колышков в точках монтажа основных столбов. Углы должны быть 90. Для максимальной точности следует вымерить диагонали крайних угловых колышков. При малейшем расхождении получится не чёткая прямоугольная конструкция, а параллелограмм.
- Протягивание разметочной строительной шнурки.
- Установка разметки для дополнительных опор. Для этого пробуривают ямы (200 мм ширины углубления на 100 мм ширины столба) на менее 800 мм.
- Засыпка дна песком и мелким гравием.
- Установка стальной трубы по центру ямы и её регулировка с помощью профессионального строительного уровня или отвеса.
- Заливка бетонным раствором (соотношение цемента, песка и воды – 1:3:2).
Смесь твердеет быстро и приблизительно после недели приобретает нужное состояние.
Деревянные столбы
Такие опоры для навеса более эстетичны, чем стальные опоры, поэтому их охотно используют ценители красоты и уюта. Дерево, особенно затонированное различными морилками и покрытое лаком, выглядит просто превосходно. Минус – необходимость в частой обработке антисептиками, хотя даже она не гарантирует срок службы более 20 лет. Однако, если использовать балки из дуба, лиственницы или кедра, то можно увеличить этот параметр в 2-3 раза.
Для установки деревянных опор применяется столбчатый фундамент для того, чтобы древесина не контактировала с землёй. В местах будущей установки готовят специальные бетонные опоры с основательными стальными прутами, на которых фиксируются столбы из дерева.
После монтажа вертикальных опор на них укладывают поперечные горизонтальные балки. На эти поперечины и укладывают кровлю. Самым популярным и востребованным решением считается навес из цветного поликарбоната, что связано с его низкой ценой, прочностью, небольшим весом, разнообразием цветов и простотой применения. Однако владельцы приусадебных участков, которые высоко ценят стиль и красоту, отдают предпочтение более элегантным и изысканным материалам – металлочерепице и качественной мягкой кровле.
Так случилось, что перед воротами у меня бетонированная площадка была, но лучше бы её не было. Проще было бы переделать. Те, кто утверждают, что при Советской власти всё делали на совесть и на века — бессовестно врут!
Уклон был сделан в сторону ворот, поэтому вся вода при сильном дожде радостно заливала подвал. Разница по высотам (уровень) левые-правые ворота — 80 мм! Это очень много!
К тому же при Ростовской жаре не иметь приличного навеса — просто не разумно.
Поэтому решил за проблему взяться основательно. По мере изготовления буду выкладывать материал частями, в этой записи речь пойдёт о бетонировании «быков» навеса.
Поскольку никаких ориентиров не было, начал с разбивки уровней.

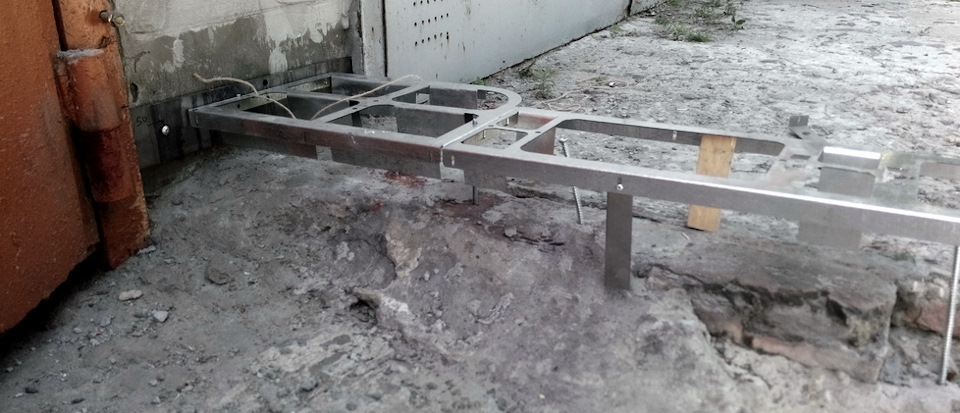

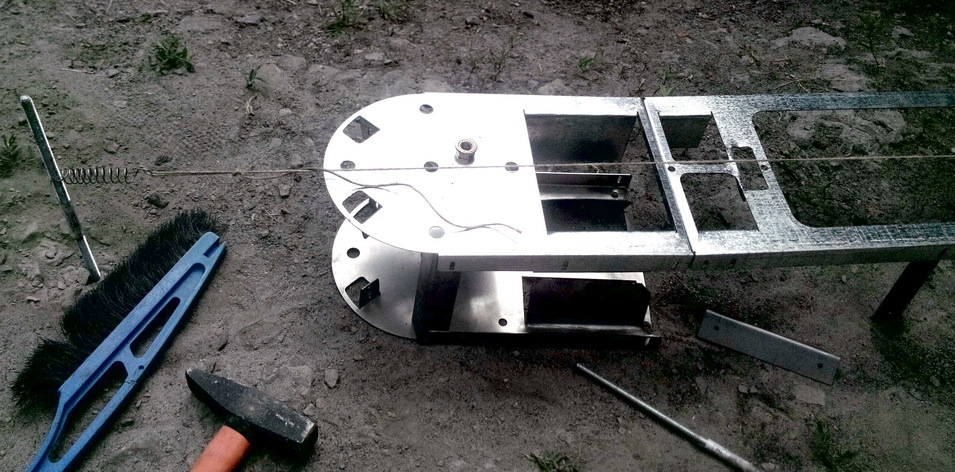

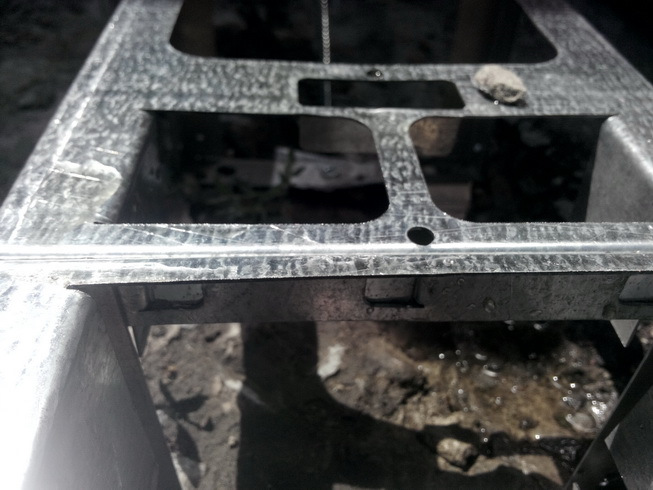

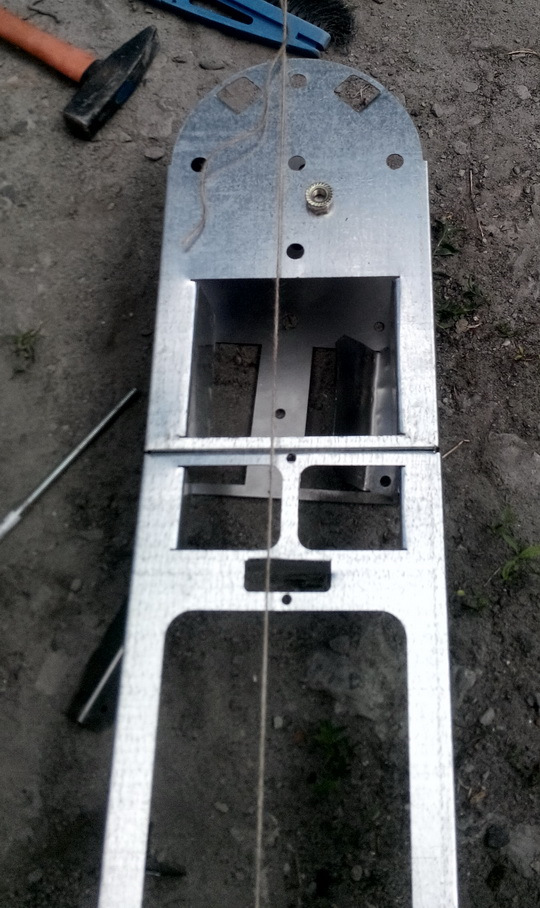

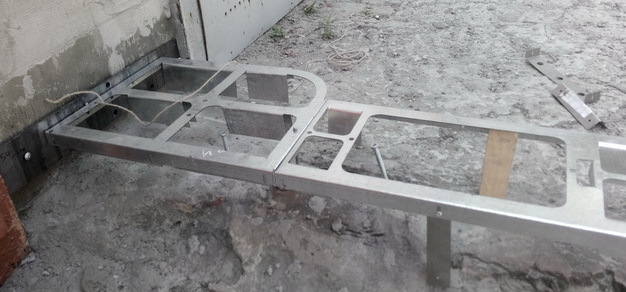

В Компасе вычертил весь фасад гаража, включая ворота (о них в другой записи) и определил необходимые уровни и горизонты. Потом спроектировал «быки», точнее несъёмную опалубку для них. Потом лазерная резка и монтаж. Затем заливка в 2 этапа. «Быки» ограничивают площадку с двух сторон и, самое главное, выставлены точно по уровню. Теперь, относительно их верха, будет производиться заливка тех частей площадки, где это необходимо. Но это я опишу позже, возможно кто-то возьмёт на вооружение.

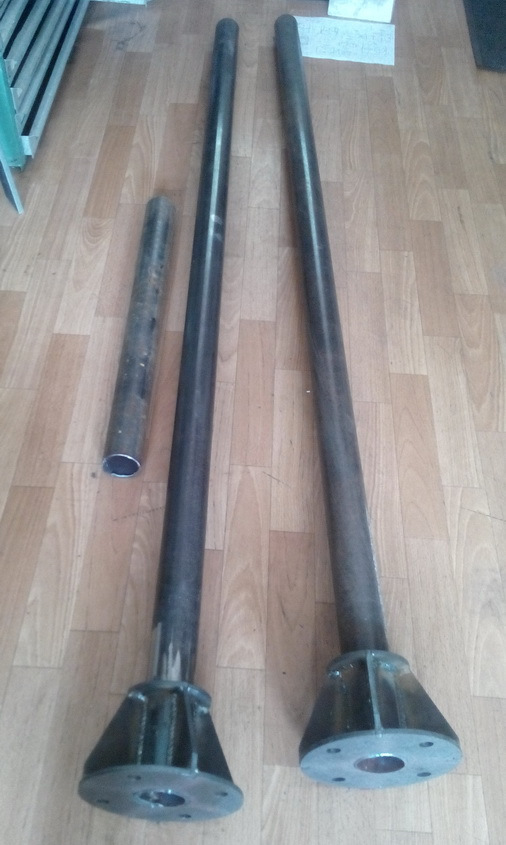

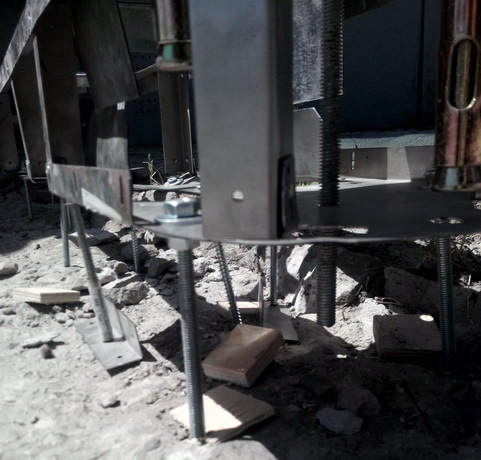

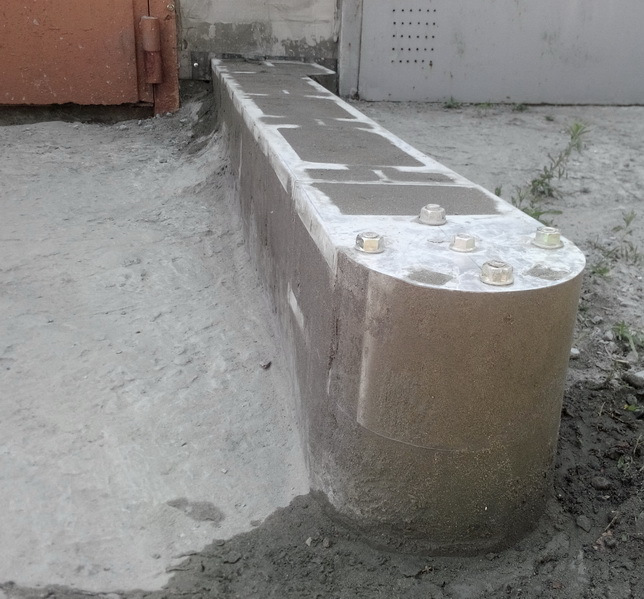

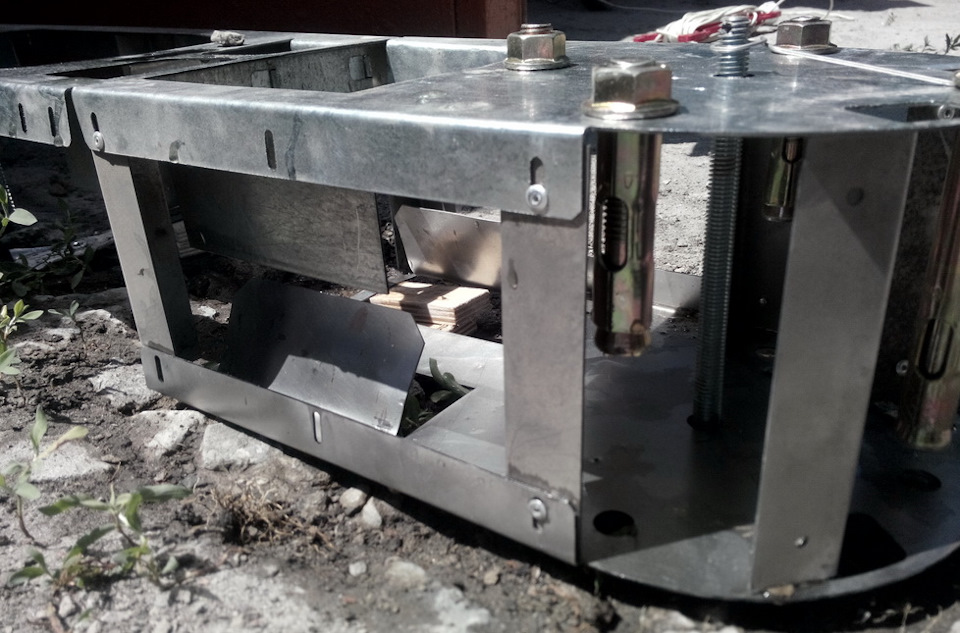

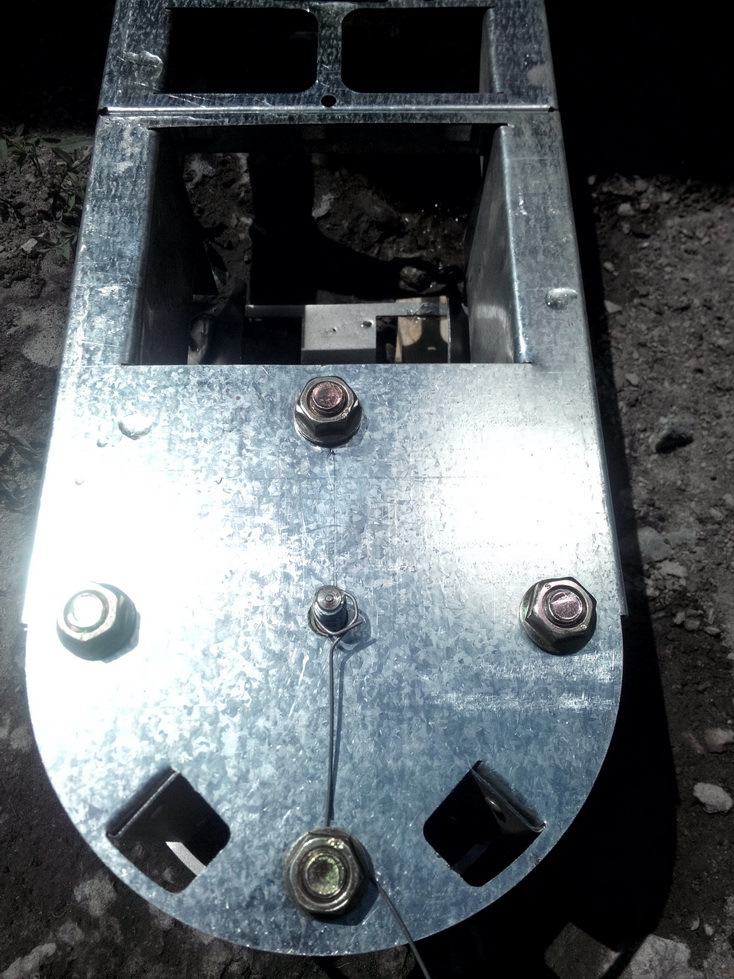

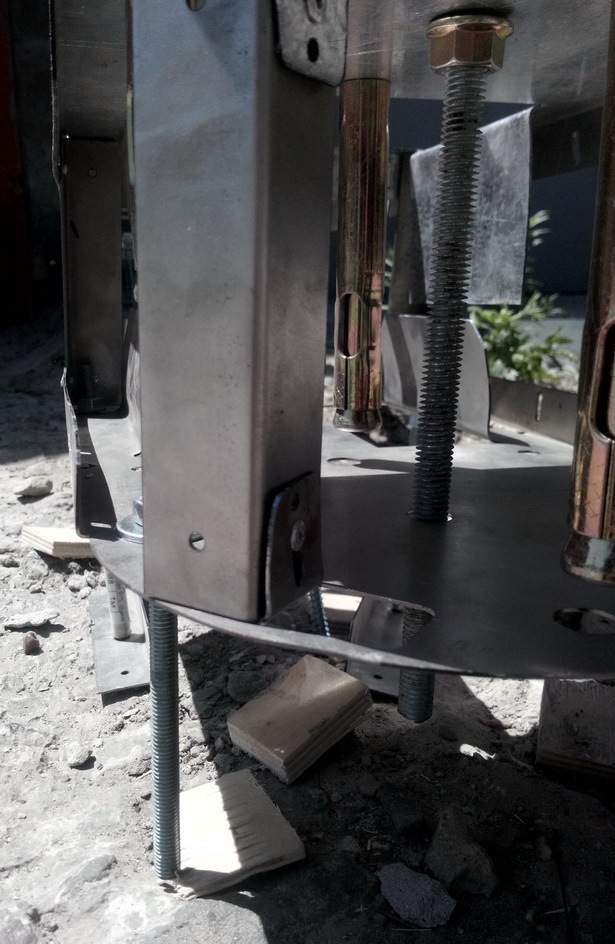

Кроме того, в «быках» вставлены закладные анкеры, на которые будут сажаться стойки навеса.

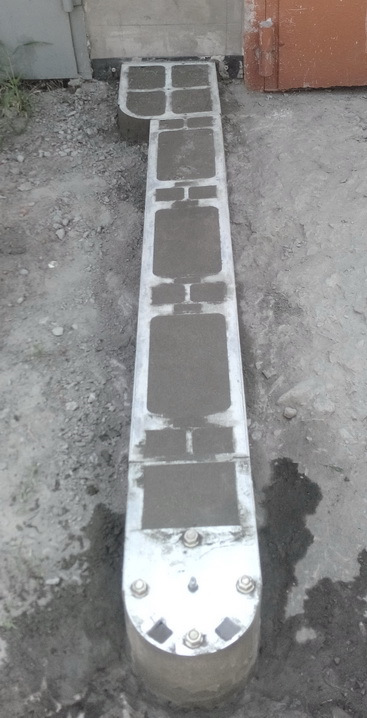

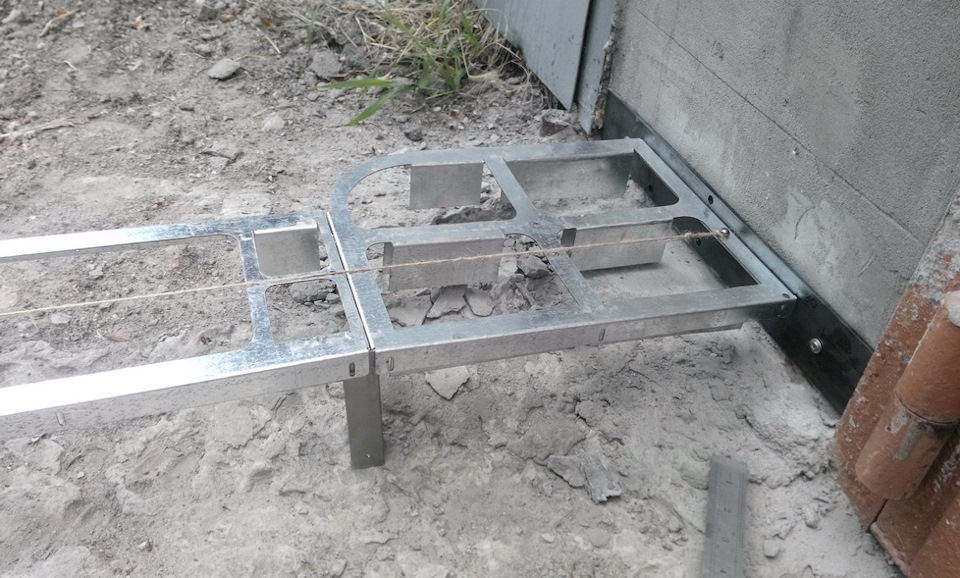

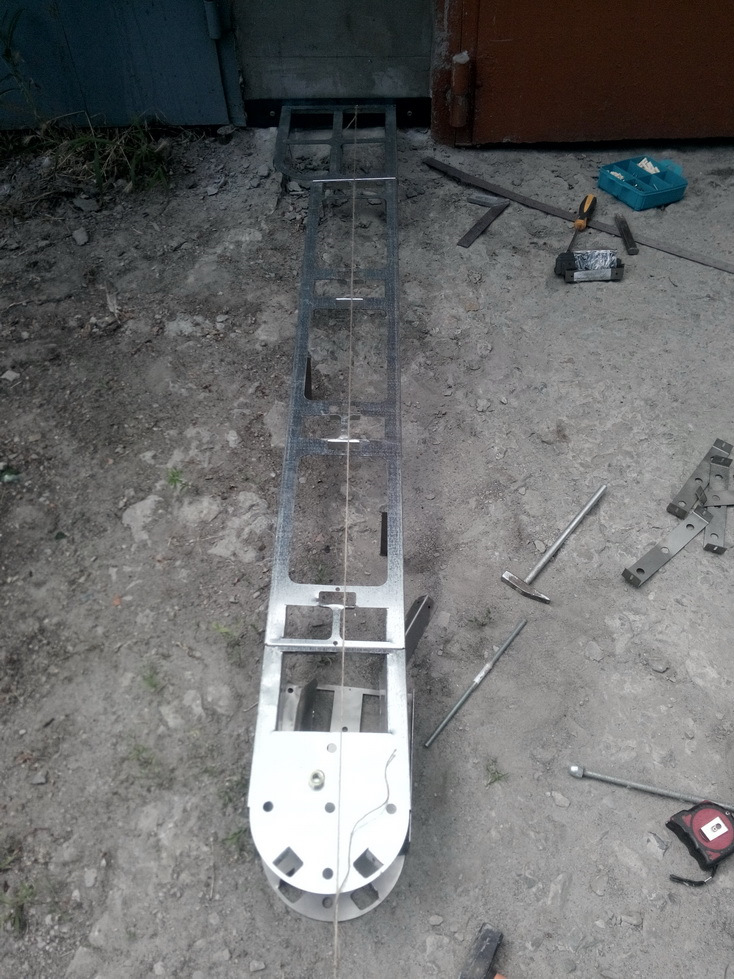

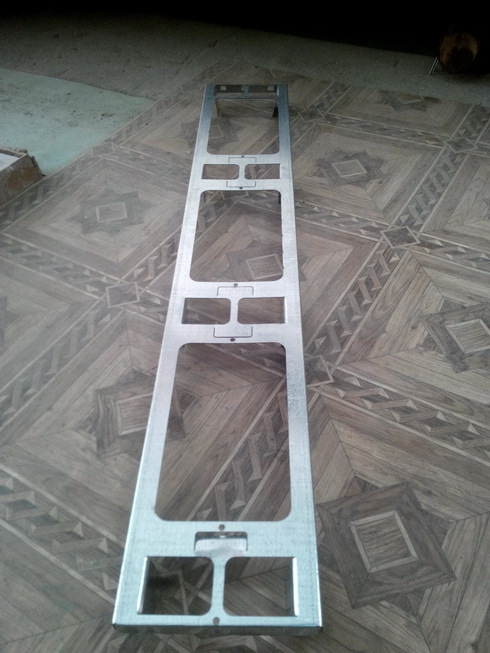

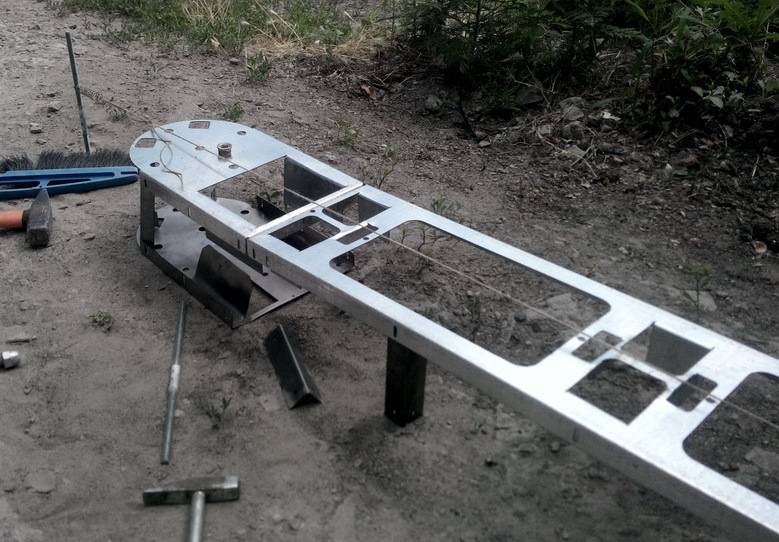

Не знаю, стоит ли вкладывать рабочие прорисовки, а фототчёт внизу.
Скажу сразу, что на монтаж ушло 5 дней, но не полных. Палящее солнце просто не позволяло работать весь день. Работал один, мне так нравится.
