A&D GX-Z7000

Год выпуска — 1987

Стоимость в Японии — 79.800 йен

Кассетная дека GX-Z7000, заменила собой модель GX-73, внешне, они как братья близнецы.

Если 73 была Akai, то с этого года, на внутреннем рынке аппаратура продавалась под маркой A&D, на экспорт же, дека продолжала поставляться как Akai GX-6.

Как обычно, головки стеклоферритовые Super GX. Воспроизводящая с зазором в 1мкм и записывающая 4мкм. Обмотка головок LC-OFC проводом. Как и для моделей GX-73 и 93 использовались головки с улучшенной технологией производства, при которой достигается максимальная геометрическая точность положений зазоров. Головка установлена на массивном литом основании, без использования направляющих. Направляющая стойка выделена отдельно и установлена между блоком головок и ведущим тонвалом.

Кассетоприёмник с электроприводом, за которым скрывается 3-х моторный ЛПМ с 3-мя головками и закрытым трактом.

2 непосредственно на протяжку ленты. Основной, прямоприводной на ведущий тонвал, который посредством пассика вращает маховик второго, ведомого тонвала. Второй двигатель на перемотку-подмотку. Третий сервисный, на поднятие блока головок и закрытие кассетоприёмника, который открывается и закрывается нажатием на кнопку STOP.

Установлены маховики и тонвалы разного диаметра и масс, для снижения коэффициента детонации.

Применены информативные, 17-ти сегментные индикаторы с градацией от -40 до +12дБ

Компания подчёркивает, что в деке использованы только высококачественные комплектующие, некоторые закупались в Германии, в комплекте к деке шли два соединительных шнура из безкислородной меди.

Система поиска песен IPLS.

Система шумопонижения Dolby B и C, а также МРХ фильтр.

Имеется поисковая система песен IPLS.

Источник

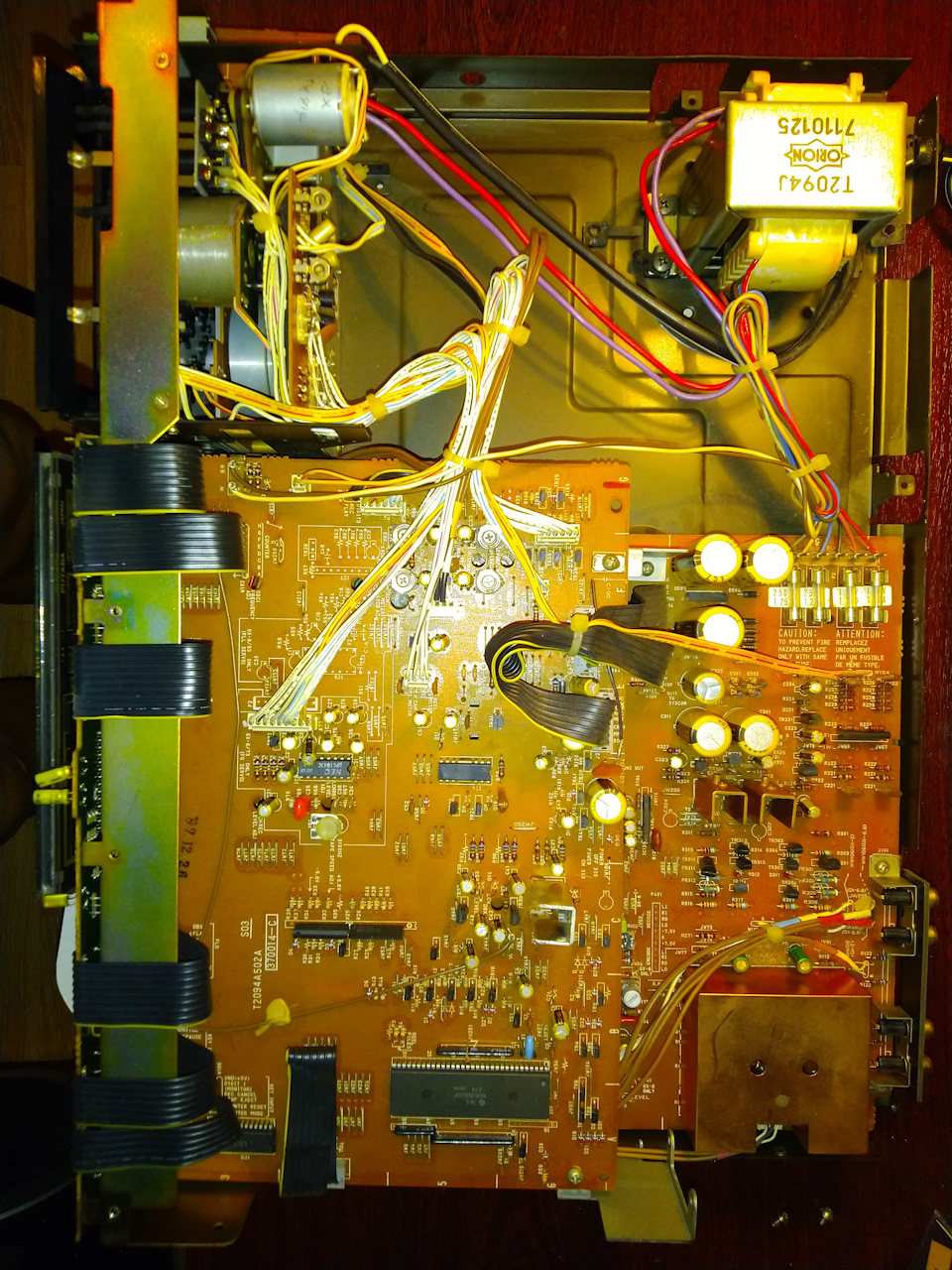

Занялся профилактикой данной деки, стандартно набор пассиков, идлер(конечно) и ролики заблаговременно припас. Вскрыл аппарат, на загрузочном моторе нашел карандашом дату предыдущей, ещё японской профилактики.

На моторе дата профилактики

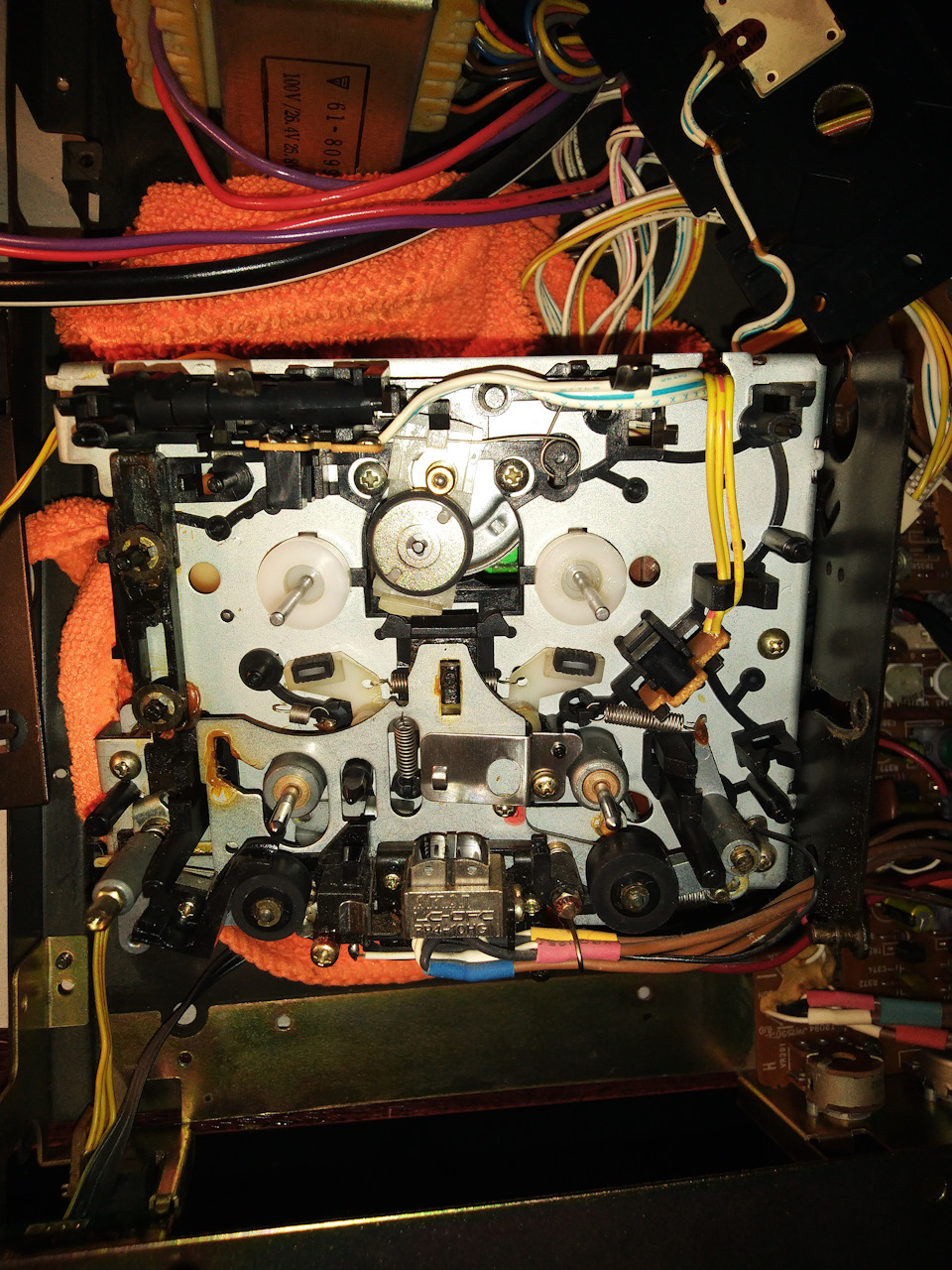

Помимо прочего, в этой ЛПМ фетр на подтормаживание страдает, у меня его просто нет. Вопрос- рычагом подтормаживание, без фетра, нарушило зеркало на левом подающем узле .

Можно ли без ущерба поменять левый и правый узлы. Фетр ещё какой толщины нужен? Я у себя нашел фетр от видеомагнитофона ленточный, который так же на подтормаживание работает у него толщина 1 мм примерно. И чем клеить, чтоб держался? Фетр приклеил «моментом».

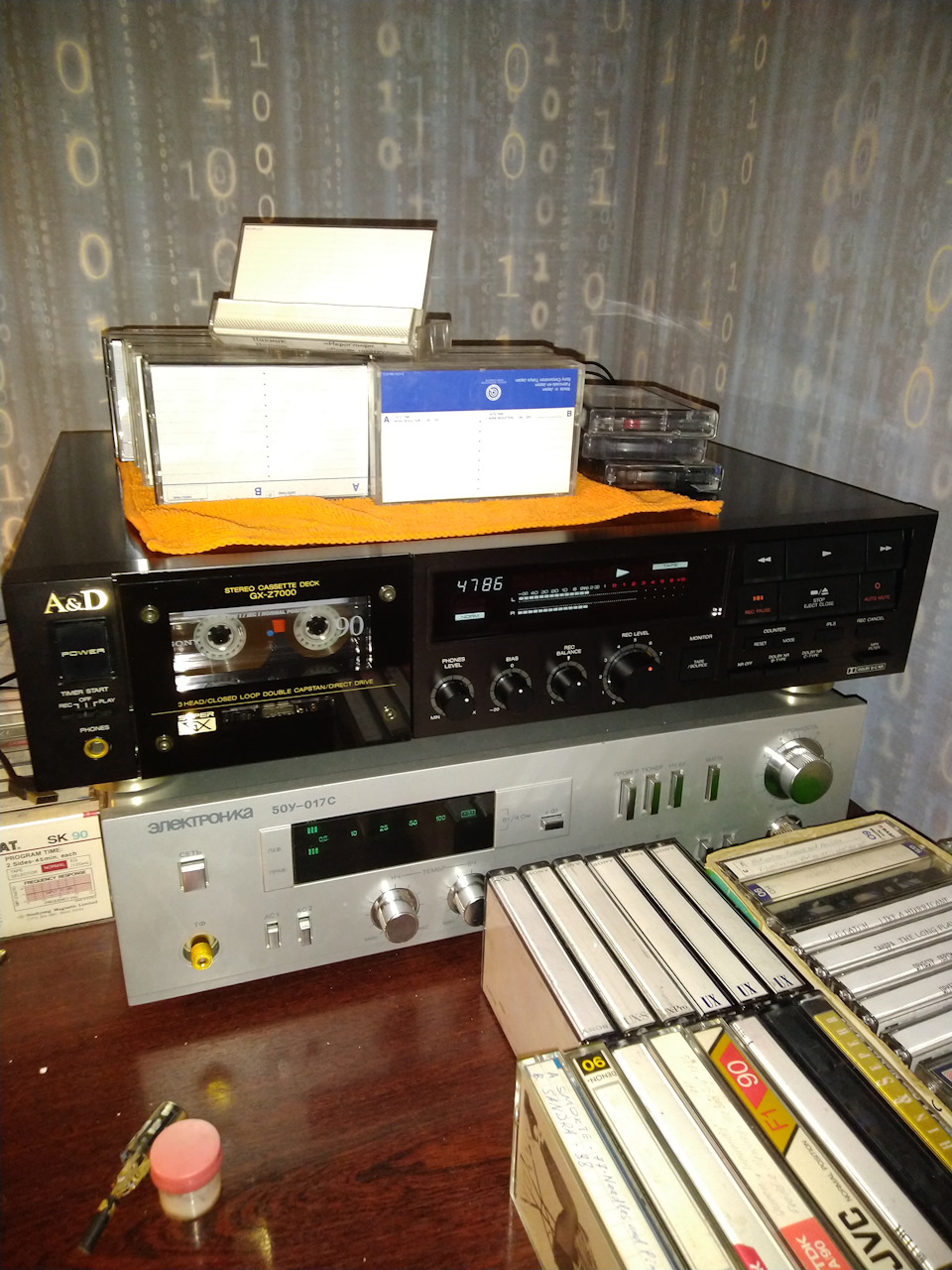

Вообщем готов аппарат. Сижу слушаю.

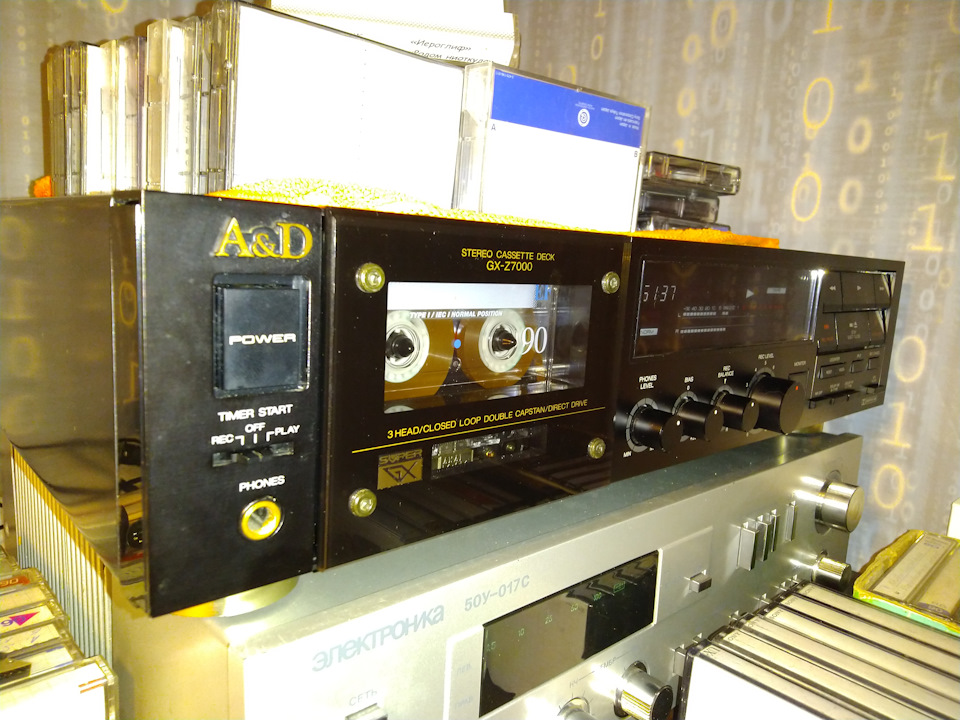

Внешне на 5

Ещё мысли приходят внутрь поставить транс на 220/100 вот такой.

Место позволяет, надо ли?

Колхоз?

Источник

A&D 3 head панель GX-Z7000 ремонт * отрегулирован .. Akai (AKAI). GX-73to такой же и т.п. товар. .
GX-Z7000/Z9000. инструкция по эксплуатации ( копирование ). приложен. .

< товар. specification >
http://audio-heritage.jp/AKAI/player/gx-z7000.html

измерение * регулировка . проводим , обычно работа делать .. подтверждено. .
на фото последний . размещение. F Special graph. metal лента (TDK:CDing4)., сам запись воспроизведение сделал . поэтому ..

< внешний вид относительно >
внешний вид. , использование . сопровождать маленький есть царапины, но , внешний вид …. подобный царапина. нет .
кнопка . ручка регулировки. щель и т.п. , сбрасывание порванный . нет есть загрязнения .
большой размер. фотография . опубликован поэтому , персональный компьютер . уточните пожалуйста .
tray сторона. ушко получить 2 мест ( нижняя часть ). поломка терять ., установка . препятствие. нет , дребезжание . нет .

< работа относящийся >
работа касательно 1ke месяц. гарантия . приложено .
1ke месяц. гарантийный срок после. платный . становится, но , ремонт примем меры .
продажа .. нет нет . мы . ремонт . проводится поэтому , сделка после окончания . дефект . появился .. длина период . миграция ремонт можно ответить .
подробности. запрос . непонятные моменты. раздел вопросов . вписывание пожалуйста .

это серии стандартный. смазка прилипание меры как , прищепка ролик arm . head привод часть * ссылка вокруг . head основа обратная сторона сторона . разборка * чистка * смазка выше . провел .
прилипание делать .. нет < керамика смазка >. использование делает .
керамика смазка использование в зависимости , в дальнейшем. смазка прилипание проблема. возможность. нет .
длина период использование касательно дефект. избежание завершение . думаю .
ускоренная перемотка вперед * шт возврат ., slip. . нет . скорость * крутящий момент .. достаточный. .
прочее , искривление. голова ..(IPLS)mo хороший . работа. .
tray открытие и закрытие час. звук . большой …. поэтому , motor . разборка делать ось «лицевая» часть . укрепление сделал .
тихий .. беспрепятственно работа делать для стал .

< ремонт содержание >
прищепка ролик arm. разборка * чистка , смазка выше
head основа вокруг . ссылка часть. разборка * чистка , смазка выше
кабестан заменен ремень
держатель открытие и закрытие заменен ремень
промежуточное зубчатое колесо резина замена
маховое колесо. чистка
лента селектор переключатель. чистка
лента скорость регулировка
воспроизведение стандарт Revell регулировка
воспроизведение equalizer регулировка
запись чувствительность регулировка
диагональный регулировка
индикатор уровня чувствительность регулировка
пробег группа регулировка ( head положение , ставрида японская форель , лента гид положение )
head размагничивание
tray открытие и закрытие motor. разборка . ось «лицевая» часть. укрепление
tray покрытие. ушко повреждение. ремонт

< регулировка оборудование >
TEAC производства тест лента (MTT-150 400Hz 0dB)
* (MTT-114NAL 12.5kHz)
* зеркало кассета (MTT-90801 центральный линия есть )
Panasonic производства тест лента (Wow&Speed 3kHz -10dB)
осциллограф (IWATSU SS-7802)
аудио тестер (READER 192A)

ремонт только тоже прием . возможность .
тип. A&D. GX-Z серии ,7000*9000*7100*9100, Akai. GX-73,GX-93 ограничение .. .
подробности. раздел вопросов из пожалуйста спрашивайте

Источник

Model Year Heads F.R., ±3dB,
Hz-kHz W&F,
WRMS, % S/N, NR off,
dB S/N, Best NR,
dB NR & Bias Rec. Cal. Auto Reverse Tape Drive Capst. Drive Motors Meters Weight, kg Price, MSRP,
USD Notes GXC-75D 1972 2
(GX) 30-16 0,12 50 58 B No Yes Open Belt 1 VU 8,0 450 Top loading;
ADR (automatic distortion reduction) system GXC-65D 1972 2
(GX) 30-18 0,12 50 58 B No Yes Open Belt 1 VU 9,2 350 Top loading; ADR;
Flips cassette for tape reverse (Invert-o-matic) GXC-46D 1973 2
(GX) 30-16 0,12 50 58 B No No Open Belt 1 VU 7,2 320 Top loading GXC-39D 1973 2
(GX) 30-16 0,08 47 57 B No No Open Belt 1 VU 5,9 275 Top loading GXC-38D 1973 2
(GX) 40-13,8 0,08 50 58 B No No Open Belt 1 VU 6,8 270 Top loading GXC-505D 1974 2
(GX) 30-15 0,08 54 65 B No No Open Belt 1 VU 6,3 345 GXC-502D 1974 2
(GX) 30-15 0,1 54 62 B No No Open Belt 1 VU 5,3 340 GXC-500D 1974 2
(GX) 30-15 0,1 54 62 B No No Open Belt 1 VU 5,2 290 GXC-570D 1975 3
(GX) 30-19 0,06 52 62 B Manual No Closed Belt 3 VU 13,5 900 World’s first: Pitch control, FWD/REW speed adj.; ADR (dynamic
rec. EQ) GXC-710D 1975 2
(GX) 30-17 0,08 50 60 B No No Open Belt 1 VU 8,8 395 ADR (dynamic rec. EQ) GXC-510D 1975 2
(GX) 30-16 0,08 50 58 B No No Open Belt 1 VU 6,8 350 ADR (dynamic rec. EQ) GXC-310D 1975 2
(GX) 30-17 0,07 54 62 B No No Closed Belt 1 VU 8,4 375 ADR (dynamic rec. EQ) GXC-325D 1975 3
(GX) 30-19 0,055 51 61 B No No Closed Belt 1 VU 8,6 475 Top loading GXC-760D 1976 3
(GX) 30-19 0,06 55 65 B Manual No Closed Belt 3 VU 11,1 600 GXC-740D 1976 2
(GX) 30-18 0,07 54 64 B Manual No Closed Belt 1 VU 10,5 495 GXC-730D 1977 3*
(GX) 30-17 0,08 50 60 B No Yes Open Belt 1 VU 12,0 600 *2 erase heads GXC-725D 1977 3
(GX) 35-16 0,06 51 61 B No No Open Belt 1 VU 7,3 425 GXC-715D 1977 2
(GX) 35-16 0,04 56 66 B No No Open Belt 2 VU 8,5 385 GXC-709D 1977 2
(GX) 35-16 0,06 50 60 B No No Open Belt 1 VU 6,8 375 GXC-570DII 1978 3
(GX) 30-19 0,06 52 62 B Manual No Closed Belt 3 VU 9,5 900 Pitch control; ADR GXC-750D 1978 3
(GX) 35-18 0,06 56 66 B Manual No Closed Belt 3 VU 9,5 725 GXC-735D 1978 3*
(GX) 35-17 0,08 58 68 B No Yes Open Belt 2 VU 9,7 500 *2 erase heads GXC-706D 1978 2
(GX) 35-15 0,06 55 65 B No No Open Belt 1 VU 6,5 300 GX-M50 1979 3
(SGX) 25-21 0,04 62 72 B/FM Manual No Open Belt 1 FL 24 8,0 375 GX-M30 1979 2
(SGX) 30-19 0,04 61 71 B Manual No Open Belt 1 FL 24 7,7 300 GX-F90 1980 3
(SGX) 25-21 0,03 62 72 B/FM Manual No Closed* Direct 2 FL 24 9,8 675 *Back-tension pin GX-F80 1980 3
(SGX) 25-21 0,035 62 72 B/FM No No Closed* Belt 2 FL 24 8,9 550 *Back-tension pin GX-F60R 1980 3*
(SGX) 30-19 0,04 60 70 B No Yes Open Belt 2 FL 24 10,7 570 *2 erase heads GX-F95 1981 3
(SGX) 20-21 0,028 62 72 B Auto No Closed* Quartz Direct 2 FL 24 12,5 795 *Back-tension pin GX-F37 1981 2
(SGX) 30-19 0,04 60 80 HC/ DNR No No Open Belt 2 FL 24 6,9 400 GX-F35 1981 2
(SGX) 30-19 0,04 60 80 B/C No No Open Belt 2 FL 24 6,9 400 GX-F91 1982 3
(SGX) 20-21 0,025 60 80 B/C Auto / Manual No Closed Quartz Direct 2 FL 24 9,8 750 GX-F71 1982 3
(SGX) 20-21 0,035 60 80 B/C Auto No Open Direct 2 FL 18 7,7 450 GX-F51 1982 2
(SGX) 25-19 0,035 60 80 B/C Auto No Open Direct 2 FL 12 6,4 350 GX-F66RC 1982 3*
(SGX) 25-19 0,035 60 80 B/C No Yes Open Belt 2 LED 16 8,6 575 *2 erase heads GX-F44R 1982 3*
(SGX) 25-19 0,035 60 80 B/C No Yes Open Belt 2 LED 16 8,6 475 *2 erase heads GX-7 1983 3
(SGX) 20-21 0,028 60 75 B/C No No Closed Direct 2 FL 12 5,8 400 GX-R6 1983 2
(SGX) 20-19 0,04 60 80 B/C No Yes Open Belt 2 FL 12 4,7 400 GX-R99 1984 4**
(SGX) 20-21 0,028 56 76 B/C Auto Yes Closed Direct* 5 FL 24 8,7 850 Spectrum level indicator;
*Twin DD;
**2 erase heads GX-R88 1984 4**
(SGX) 20-21 0,028 56 76 B/C Auto Yes Closed Direct* 4 FL 24 7,6 600 *Twin DD;
**2 erase heads GX-R66D 1984 3*
(SGX) 20-19 0,05 56 110 B/C/D No Yes Open Belt 2 FL 12 5,0 420 *2 erase heads GX-R55 1984 2
(SGX) 20-19 0,05 56 71 B/C No Yes Open Belt 2 FL 12 4,8 359 GX-9 1985 3
(SGX) 20-21 0,025 57 77 B/C Manual No Closed Direct 4 FL 12 7,0 580 Spectrum level indicator GX-R70 1985 2
(SGX) 20-19 0,05 59 110 B/C/D No Yes Open Belt 3 FL 12 5,2 500 Spectrum level indicator GX-R60 1985 2
(SGX) 20-19 0,05 59 110 B/C/D No Yes Open Belt 3 FL 12 5,0 340 GX-912 1986 3
(SGX) 20-21 0,025 57 77 B/C Manual No Closed Direct 3 FL 12 7,0 900 Professional GX-8 /
GX-93* 1986 3
(SGX) 20-21 0,025 59 110 B/C/D Manual No Closed Quartz Direct 3 FL 16 7,3 610 *Japanese model GX-6 /
GX-73* 1986 3
(SGX) 20-21 0,025 59 79 B/C Manual No Closed Direct 3 FL 16 6,5 530 *Japanese model GX-R70EX 1986 2
(SGX) 20-19 0,05 59 110 B/C/D No Yes Open Belt 3 FL 12 5,2 500 LC-OFC Twin Field Super GX Head;
Spectrum level indicator GX-R60EX 1986 2
(SGX) 20-19 0,05 59 110 B/C/D No Yes Open Belt 3 FL 12 5,0 340 LC-OFC Twin Field Super GX Head GX-Z9000 1987 3
(SGX) 20-21 0,025 59 110 B/C/D Manual No Closed Quartz Direct 3 FL 16 7,3 610 Japanese model GX-Z7000 1987 3
(SGX) 20-21 0,025 59 79 B/C Manual No Closed Direct 3 FL 16 6,5 530 Japanese model GX-52 /
GX-Z5000* 1987 2
(SGX) 20-20 0,027 59 79 B/C/H Manual No Open Direct 3 FL 12 6,5 499 *Japanese model;
Clone: Mitsubishi M-T7100 GX-32 1987 2
(SGX) 25-18 0,05 59 79 B/C/H Manual No Open Belt 2 FL 12 5,4 350 GX-R75CX 1987 2
(SGX) 20-19 0,05 59 110 B/C/D No Yes Open Belt 3 FL 12 5,2 615 Japanese model;
Spectrum level indicator GX-R65EX 1987 2
(SGX) 20-19 0,05 59 110 B/C/D No Yes Open Belt 3 FL 12 5,0 540 Japanese model GX-Z9100 1988 3
(SGX) 20-22 0,025 59 79 B/C/H Manual No Closed Quartz Direct 3 FL 16 10,2 799 Discrete FET playback amp.; Japanese model GX-95 1988 3
(SGX) 20-22 0,025 59 79 B/C/H Manual No Closed Direct 3 FL 16 10,2 799 Export model GX-75 /
GX-Z7100* 1988 3
(SGX) 20-22 0,025 59 79 B/C/H Manual No Closed Direct 3 FL 16 9,2 630 *Japanese model GX-Z7100LTD 1988 3
(SGX) 15-22 0,025 59 79 B/C/H Manual No Closed Direct 3 FL 16 9,2 630 Japanese model;
Limited edition GX-65 /
GX-Z6100* 1988 3
(SGX) 15-21 0,035 57 77 B/C/H Manual No Closed Belt 2 FL 12 5,5 500 *Japanese model GX-R35 /
GX-R3500* 1988 2
(SGX) 20-19 0,045 56 76 B/C/H Manual Yes Open Belt 2 FL 12 5,5 430 *Japanese model GX-Z9100EX 1989 3
(SGX) 15-22 0,025 59 79 B/C/H Manual No Closed Quartz Direct 3 FL 16 10,4 799 Discrete FET playback amp.; 210 kHz high bias;
Japanese model GX-Z7100EX 1989 3
(SGX) 15-22 0,025 59 79 B/C/H Manual No Closed Direct 3 FL 16 9,0 630 Japanese model GX-Z9100EV 1990 3
(SGX) 15-23 0,025 59 79 B/C/H Manual No Closed Quartz Direct 3 FL 16 10,4 780 Discrete 3 head; 210 kHz high bias; Discrete FET PB amp.;
Japanese model GX-95mkII 1990 3
(SGX) 15-23 0,025 59 79 B/C/H Manual No Closed Direct 3 FL 16 10,1 780 Discrete 3 head; 210 kHz high bias; Balanced PB amp.; Export
model GX-75mkII /
GX-Z7100EV* 1990 3
(SGX) 15-23 0,025 59 79 B/C/H Manual No Closed Direct 3 FL 16 9,7 620 Discrete 3 head; 210 kHz high bias; Balanced PB amp.; *Japanese
model GX-65mkII 1990 3
(SGX) 15-21 0,035 56 76 B/C/H Manual No Closed Belt 2 FL 12 5,5 500 GX-67 /
GX-Z6300EV* 1992 3
(SGX) 15-21 0,045 56 76 B/C/H Manual No Closed Belt 3 FL 16 5,4 530 *Japanese model DX-57 /
GX-Z5300* 1992 3
(HP) 15-20 0,045 56 76 B/C/H Manual No Closed Belt 2 FL 16 5,3 500 *Japanese model GX-69 1993 3
(SGX) 15-21 0,045 56 76 B/C/H Manual No Closed Belt 3 FL 16 5,4 530 DX-59 1993 3
(HP) 15-20 0,045 56 76 B/C/H Manual No Closed Belt 2 FL 16 5,3 500

Источник
